爱德万R6441B台表故障!

[复制链接]
发表于 2021-2-26 17:53:41 | 显示全部楼层 |阅读模式
万用表
主题类别: 维修
仪表品牌: 爱德万(Advantest)
仪表型号: 6441B
体积分类: 台式
显示字数: 四位半
是否拆机: 有拆机

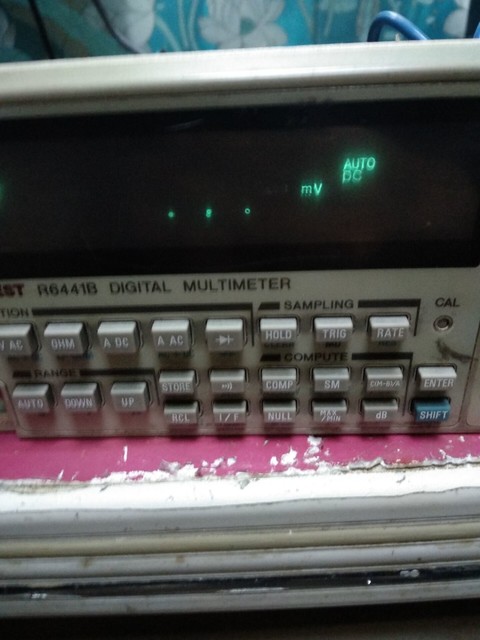

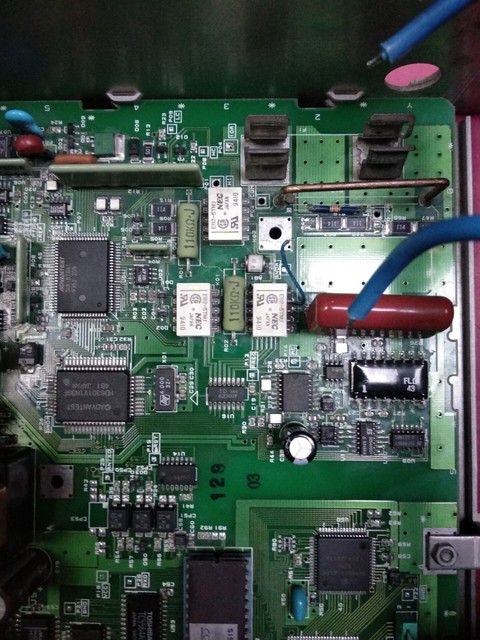

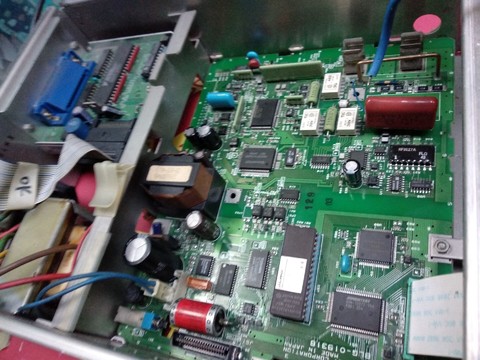

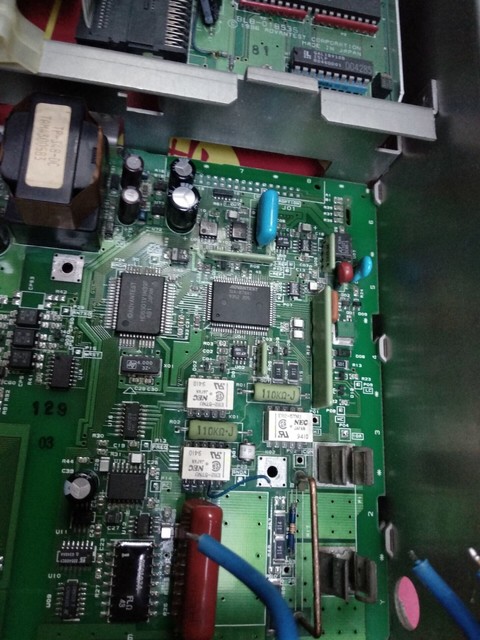

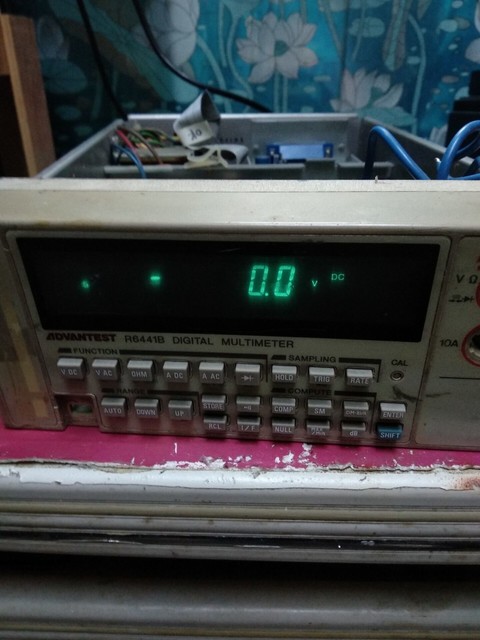

有没有大佬玩过爱德万R6441B台表,我这台故障现象,电阻挡显示 -OL  短接有阻值不归零,  直流电压档 AUTO 自动模式,mV量程 继电器不停的响,没有思路,有没有大佬帮忙看看,大概是哪个地方的问题?? 这板子被人修过。



QQ图片20210226174005.jpg QQ图片20210226174014.jpg 1234.jpg QQ图片20210226174020.jpg QQ图片20210226174017.jpg
发表于 2021-2-26 19:04:55 来自手机 | 显示全部楼层
好多表继电器都会嗒嗒嗒,尤其是日本表
 楼主| 发表于 2021-2-26 19:20:43 | 显示全部楼层
hc061218 发表于 2021-2-26 19:04
好多表继电器都会嗒嗒嗒,尤其是日本表

直流电压档不归零,有底数, 电阻挡显示 -OL   实在没思路了。。。
发表于 2021-2-26 19:24:06 来自手机 | 显示全部楼层
这个机器报Err11故障吗?
发表于 2021-2-26 19:28:24 来自手机 | 显示全部楼层
笔座连接线拆了?
 楼主| 发表于 2021-2-26 19:38:37 | 显示全部楼层
hc061218 发表于 2021-2-26 19:28
笔座连接线拆了?

后拆的,没拆之前也这样, 而且板子修过,主要是没思路,有个大IC一个脚被跳开了,一共有两台型号一样,但主板内部有些地方布局和元件不一样,没法参考。 这玩意也没电路图。

 楼主| 发表于 2021-2-26 19:39:09 | 显示全部楼层
13912217676 发表于 2021-2-26 19:24
这个机器报Err11故障吗?

不报,开机自检正常,没看见有报错,就是有底数,不归零。
发表于 2021-2-26 19:56:42 来自手机 | 显示全部楼层
顺着输入端往里找吧 感觉后面应该没啥问题。
 楼主| 发表于 2021-2-26 20:01:44 | 显示全部楼层
hc061218 发表于 2021-2-26 19:56
顺着输入端往里找吧 感觉后面应该没啥问题。

问题是他这个不归零, 从输入端怎么找啊, 接了两个110K电阻就进了继电器了。 从继电器出来不知道去哪、
发表于 2021-2-26 20:11:43 | 显示全部楼层
现实ol是正常的
毕竟开路时候,就是超过量程,有些现实uuuuu的,也有些现实ol的
至于短路不归零,看具体多少了,用短接棒来归零,几个毫欧是正常的,要是用表笔,都显示0.00欧姆,那肯定是坏了
