6显直流恒压恒流电源，电源改造

mzspring

各位坛友，在这我献丑了，电源改造记。
前段时间买了一台国产三路线性可调恒流恒压2A电源，90年代的产品，质量还不错，三路有两路可调，另一路固定5V 2A输出.

电源有一个不足就是显示不方便,每路只配一个伏安表头，使用起来很是不方便，为了让电源使用起来方便些，从淘宝购得 电压电流数码表头用来改造。

本人改造是不喜欢破坏原有功能的，所以决定保留指针表头的一切功能，同时又能使用上电流电压表头，最终决定在两个表头的中间位置安装数码表头。

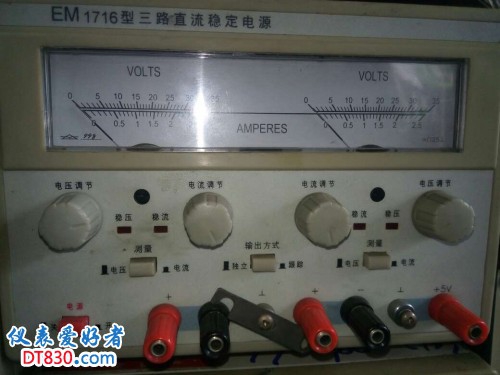

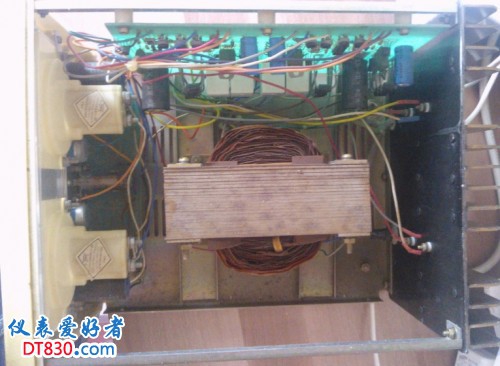

没改造之前的内部与外部图片：

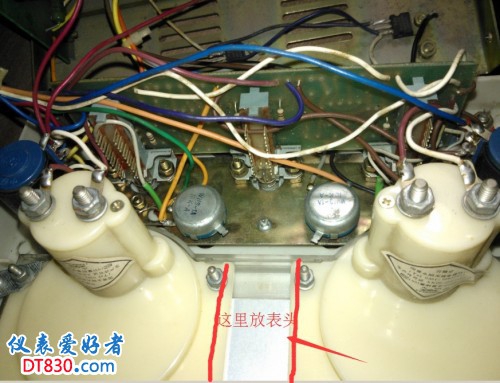

两个表头的中间位置，如下图所示，可以看出，两个表头是连着的，中间是有一定长度的空间的。由铝片连着，只要把铝片剪断就可以加上数码表头了，当然要把两表打磨平的，要不然数码表头的PCB板放不平。我是用锯条打磨的，没有电磨那种设备，用剪刀断铝片（本人缺一些电动工具）。

打磨前：

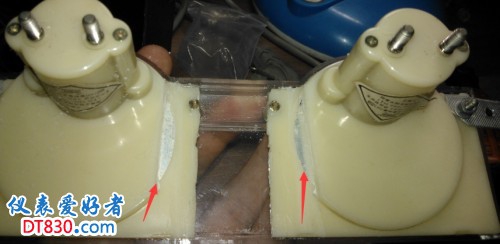

打磨后：

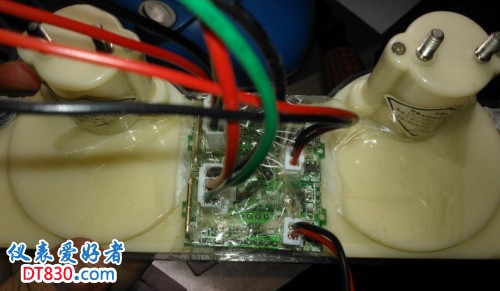

一切完成后，安装数码表头了，如下图

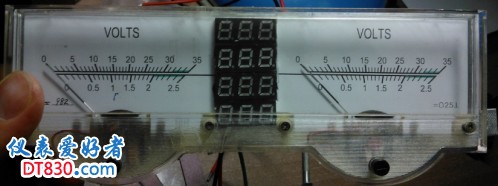

外观正面图


大家看到，外观正面图中，上下还是把表头档住一些的，没办法，要不然只有破坏外观了，将就用了。

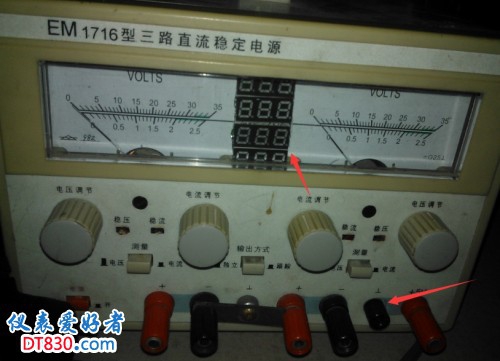

安装完后的效果图，顺便把5V输出端子也改了，以前是那种拧螺丝的，不方便用，现在改成端子

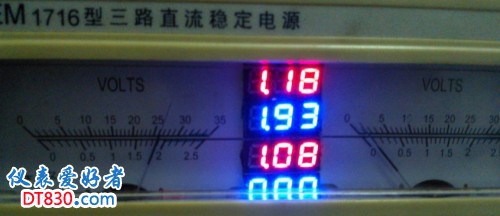

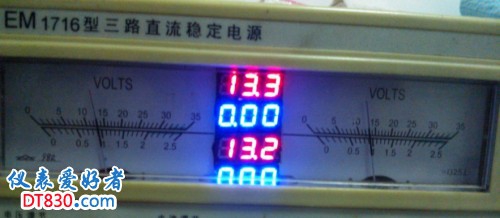

看看，上电显示效果，精度还可以，只是显示方面，上下有些看不到。

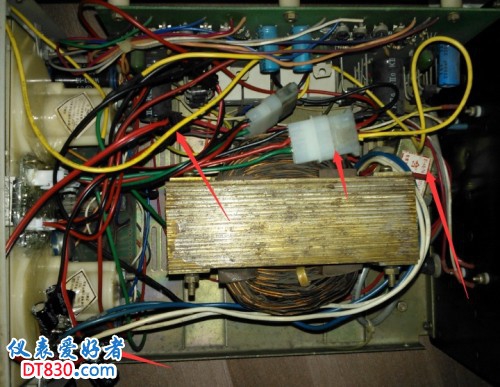

再给大家看看内部改造后的图，我是用电脑电源线改的，并且使用电源电源那种D型的插头，表头供用使用SM端子插头，为表头配了一个独立双输出变压器，一路12V 一路16V（整流后直流电压）

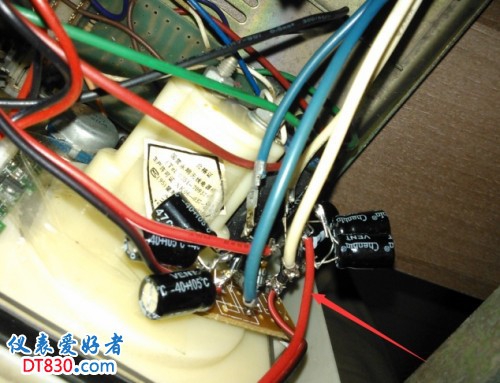

整流特写，因为没有钱买电容，为表头供电的输出，各使用了三个470微法的电容并着用，耐压只有16V！！! 其中一路已经到了16V，也许哪天就爆炸了。


总结：
两个电压电流数码表头，花去 44元 包邮价。为表头供电的变压器花去 10元，还买了一个坏电脑电源，就为了要上面的D型头子和线花去10元。

总的费用还是挺高的，这还没改成什么好样子。

此电源要是有坛友想要，给你转给你 ：）

wgsd

两个电压电流数码表头可使用原机内电源，数字表头字大可网上搜尺寸小点的同性能数码管换上。
单独购买可能快递费都比四只表头数码管贵。

mzspring

wgsd 发表于 2017-10-20 08:02
两个电压电流数码表头可使用原机内电源，数字表头字大可网上搜尺寸小点的同性能数码管换上。
单独购买可能 ...

恩，那会没这么想，现在装好了，就是外观不好看。

wgsd

改的很不错，这样读数及精确又直观，让老设备焕发青春，值得参访。

robter

表头外观不协调了

tntzpq

改一路就行，同时用两路不多。
