自制维修电源

[复制链接]
发表在  2021-3-10 12:39:54  来自手机  | 显示全部楼层 | 阅读模式
电子综合
综合类别: DIY制作
综合电路分类: 电源
关键字: ZK-4KX
本帖最后由 13912217676 于 2021-3-12 07:14 编辑

自制了一个维修电源盒。其实我有成品维修电源,双四位数显可编程,但是体积大不便于携带,于是就DIY了一个。

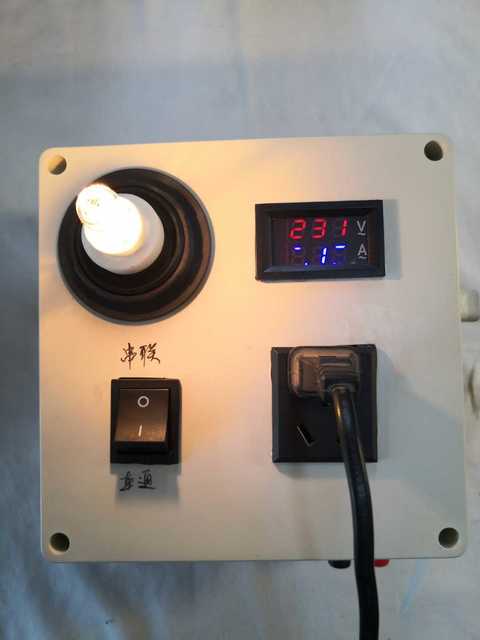

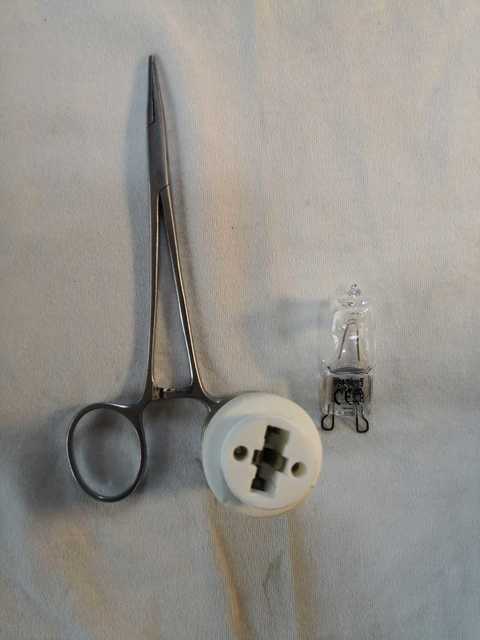

主要用于开关电源类维修。考虑到常规E27灯泡体太大不好携带,买了个E27转G9转换灯座,装上了烤箱用的70W卤素灯泡。这样带出去现场维修的时候灯泡可以拆卸。即便是G9灯泡坏了,应急很容易找到E27。

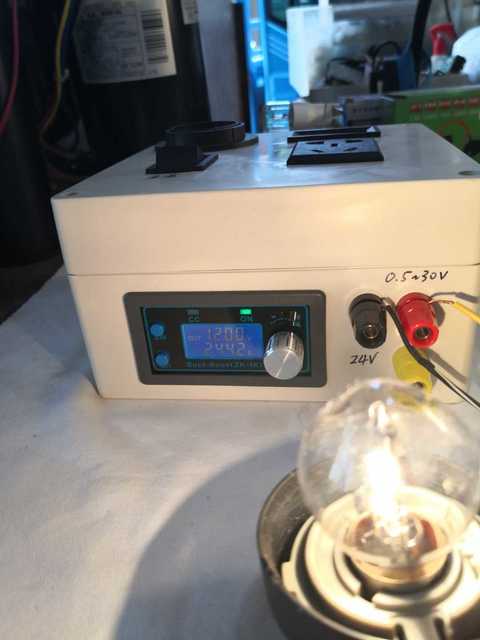

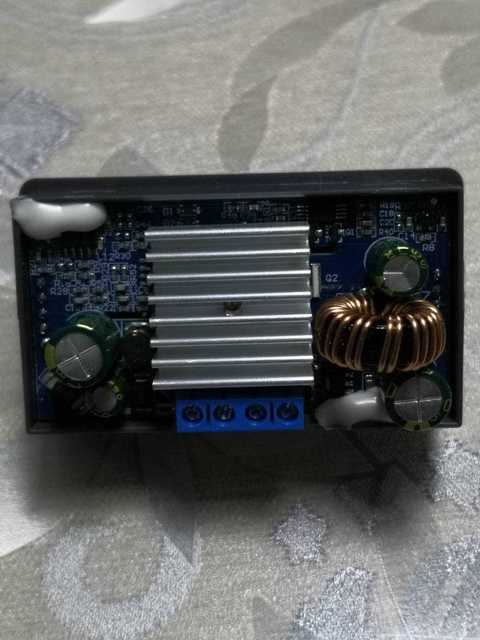

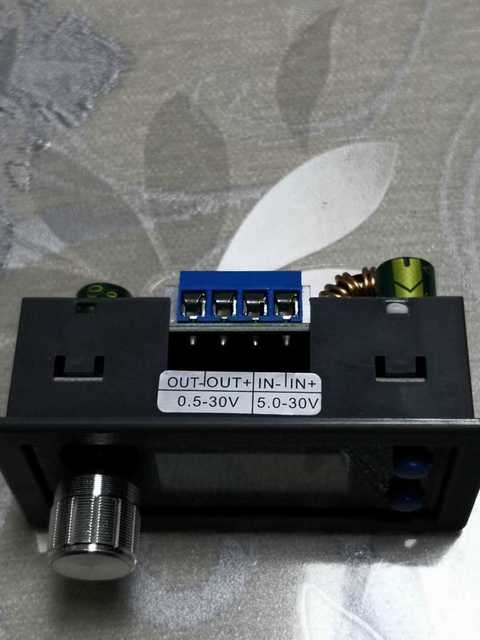

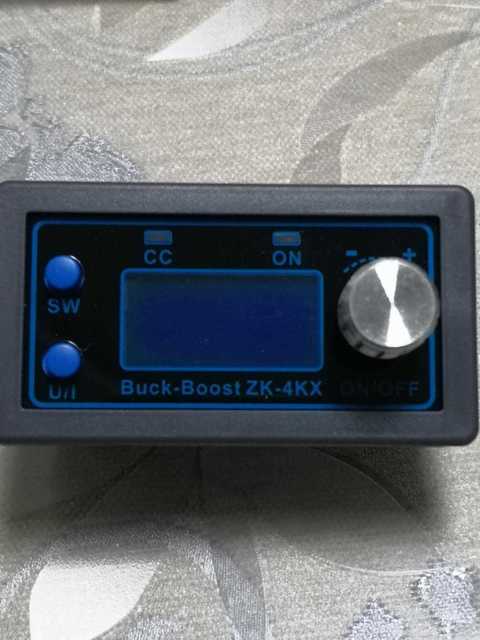

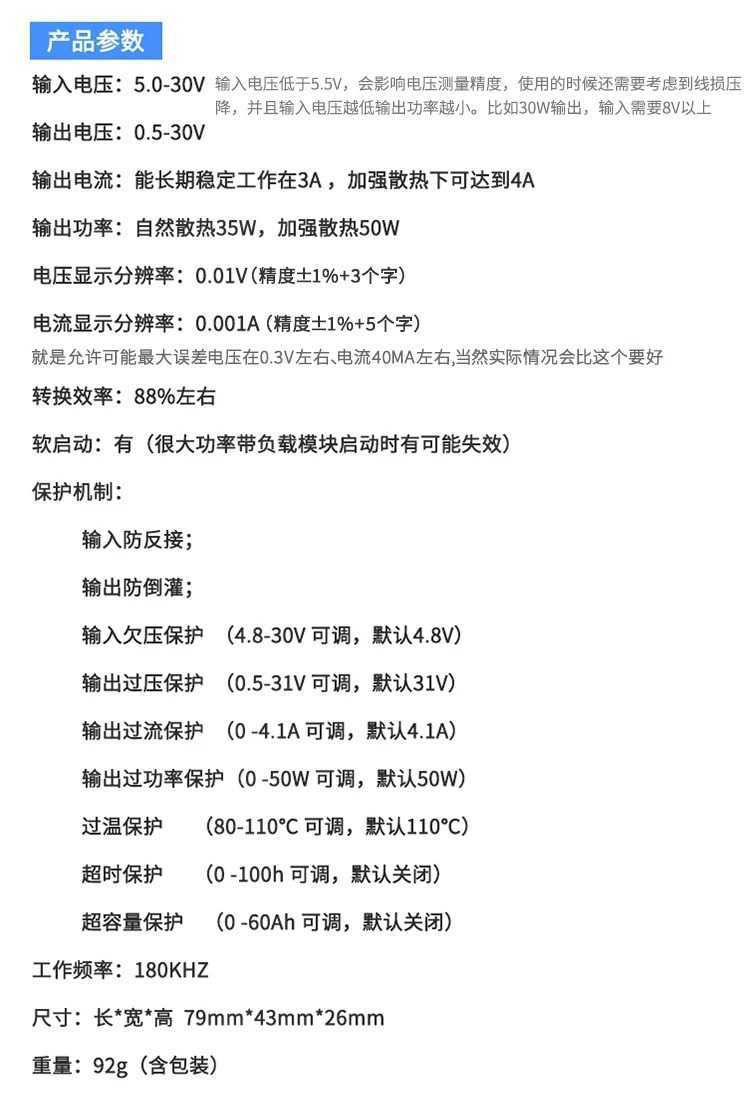

直流电流升降压模块用的是青岛无治ZK-4KX。5~30V输入,0.5~30V恒流输出。常温稳定3A输出,据说加风扇强制散热能达4A。

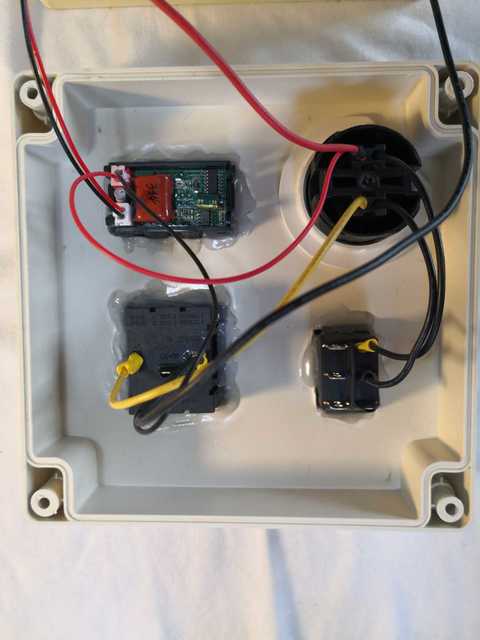

交流电压电流表选材差了点,数字刷新很慢。手机拍照 看上去电流表缺划,其实电流表是好的只是刷新速度慢而已。不过维修时大致看看电流也够用了。
手艺不精。没用游标卡尺测量开孔稍微偏大,热熔胶补上缝隙。


发表于 2021-3-10 13:19:45  来自手机  | 显示全部楼层
这个厉害了
发表于 2021-3-10 13:59:48  | 显示全部楼层
没大看明白,你这个是不是还需要一个DC电源配合使用?
发表于 2021-3-10 14:12:51  来自手机  | 显示全部楼层
不错,这个实用!好
发表于 2021-3-10 19:26:49  来自手机  | 显示全部楼层
乐在其中110 发表于 2021-3-10 13:59
没大看明白,你这个是不是还需要一个DC电源配合使用?

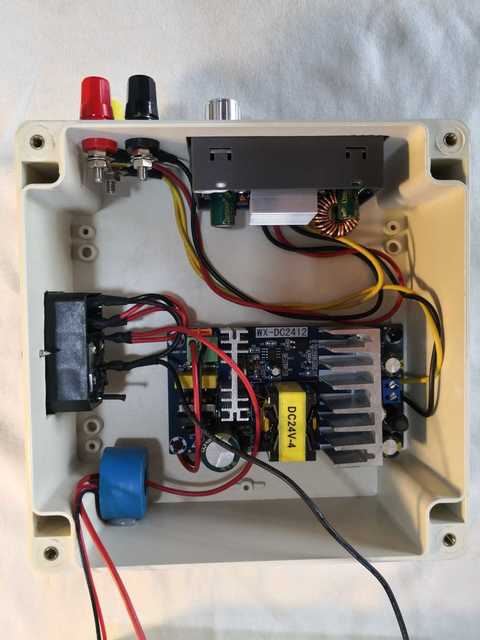

装了AC-DC电源板供电。图4底部电源板就是
发表于 2021-3-10 19:30:38  来自手机  | 显示全部楼层
HD123 发表于 2021-3-10 14:12
不错,这个实用!好

维修开关电源 测试时在AC输入端串联一个灯泡,如果灯泡常亮说明开关电源还有短路。有效避免炸机烧保险
发表于 2021-3-10 19:31:49  来自手机  | 显示全部楼层
hc061218 发表于 2021-3-10 13:19
这个厉害了

谈不上厉害。串联灯泡检修实用性强
发表于 2021-3-10 20:42:04  来自手机  | 显示全部楼层
谢谢分享
发表于 2021-3-10 20:49:20  来自手机  | 显示全部楼层
堪称维修神器
发表于 2021-3-10 22:20:40  | 显示全部楼层
谢谢分享

5A更好些
