安捷伦/是德U1233A拆机图赏

loreyu · 发表于 2021-3-19 22:23:36

本帖最后由 loreyu 于 2021-3-20 12:56 编辑

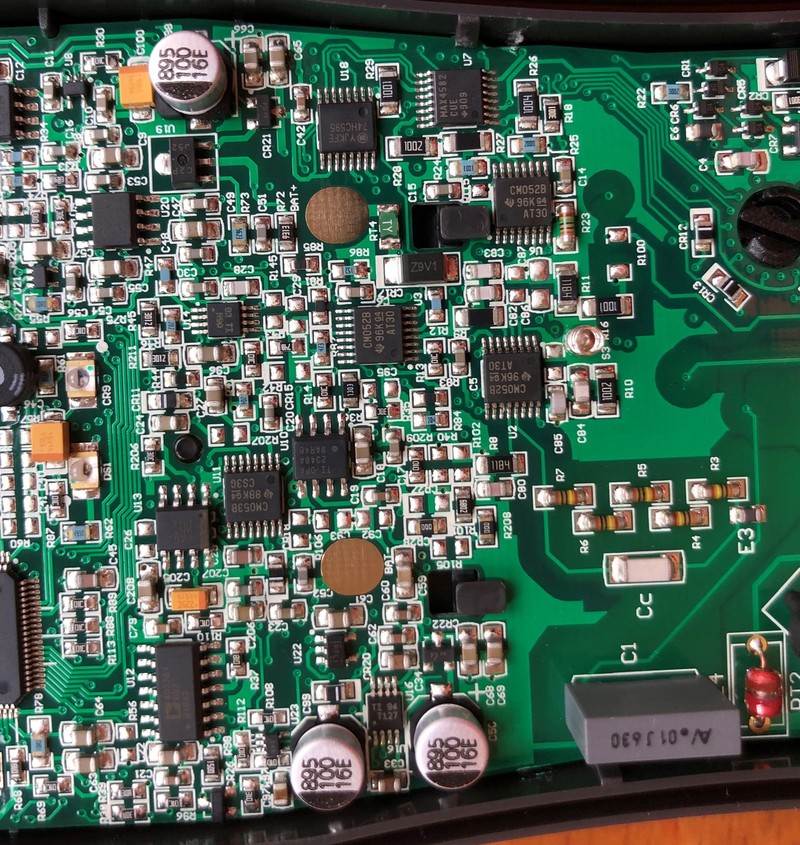

大量的IC（承永ES7真有效值测量IC、模拟开关、电压基准IC是两颗LM385）:

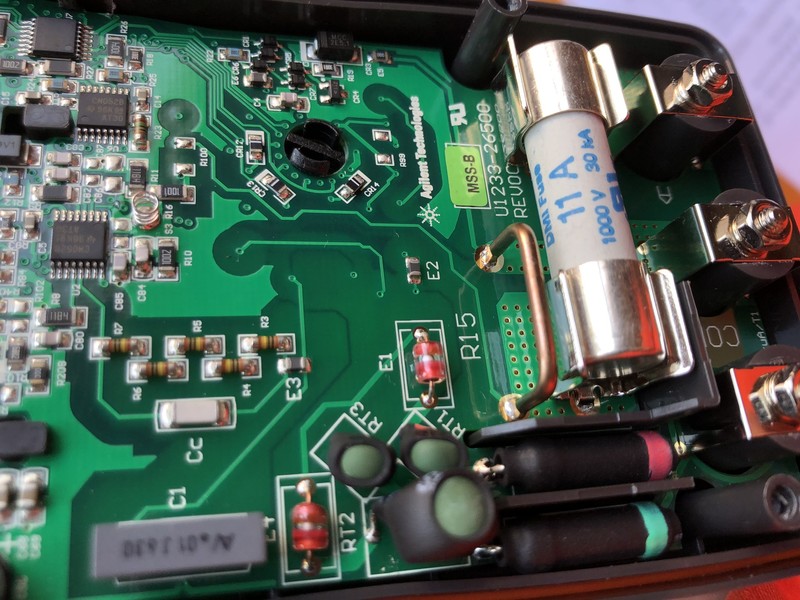

硕大的11A快融高分断能力保险丝：

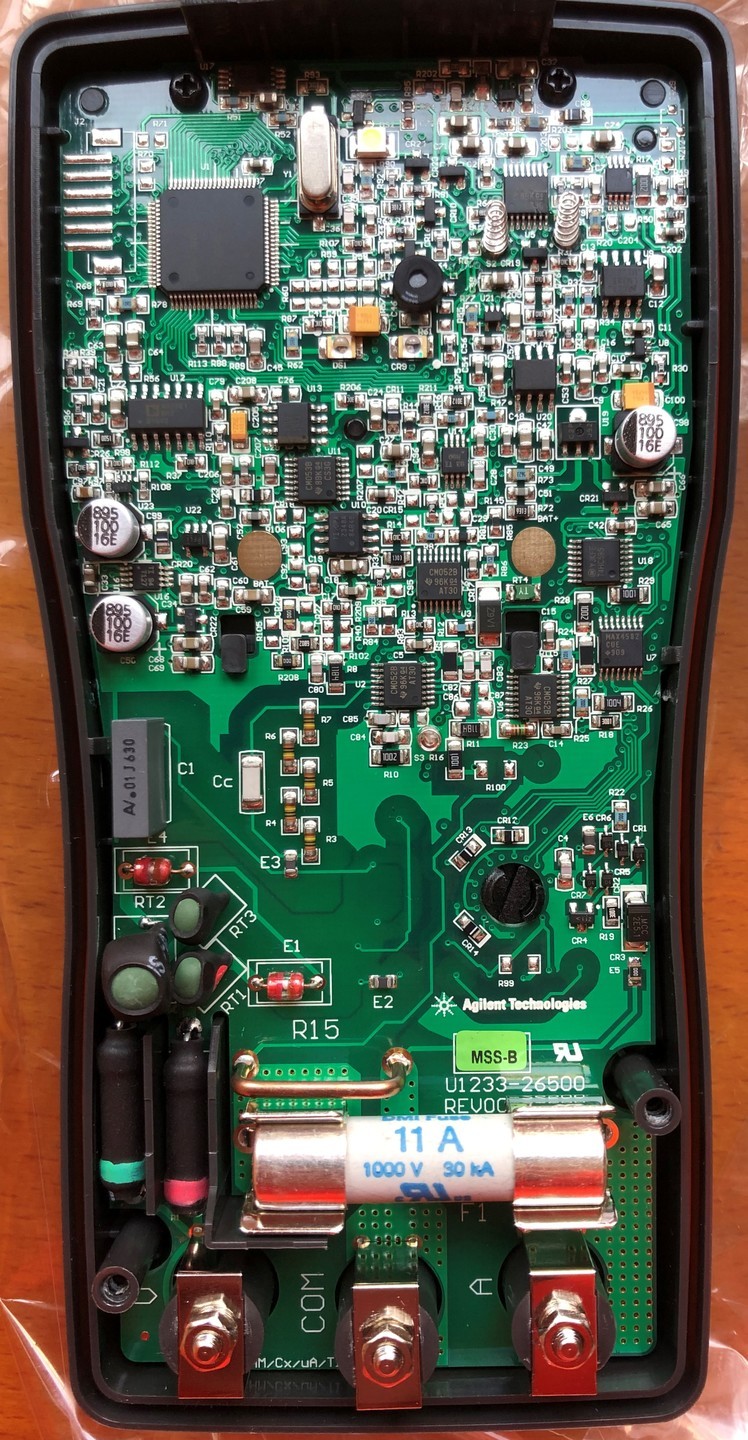

主板全貌：

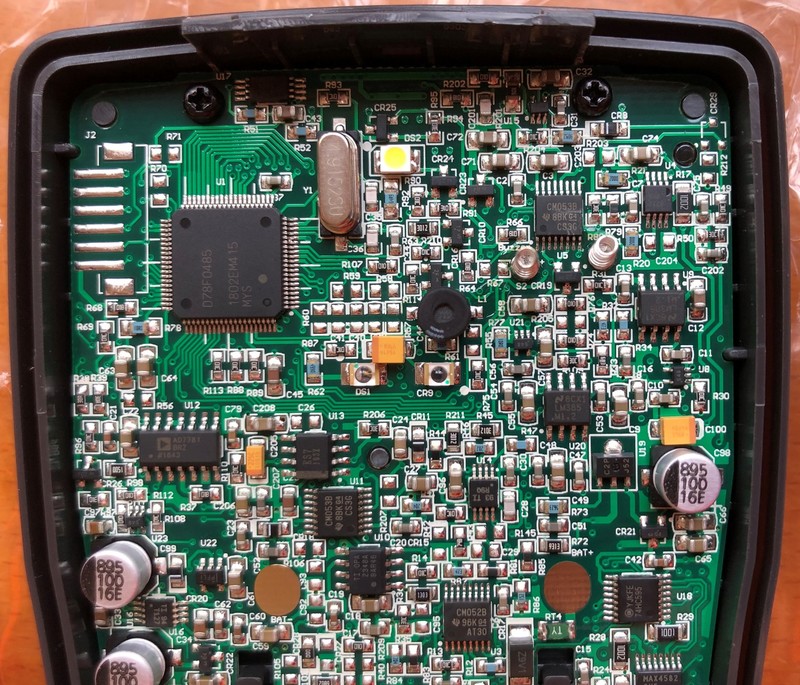

全景图

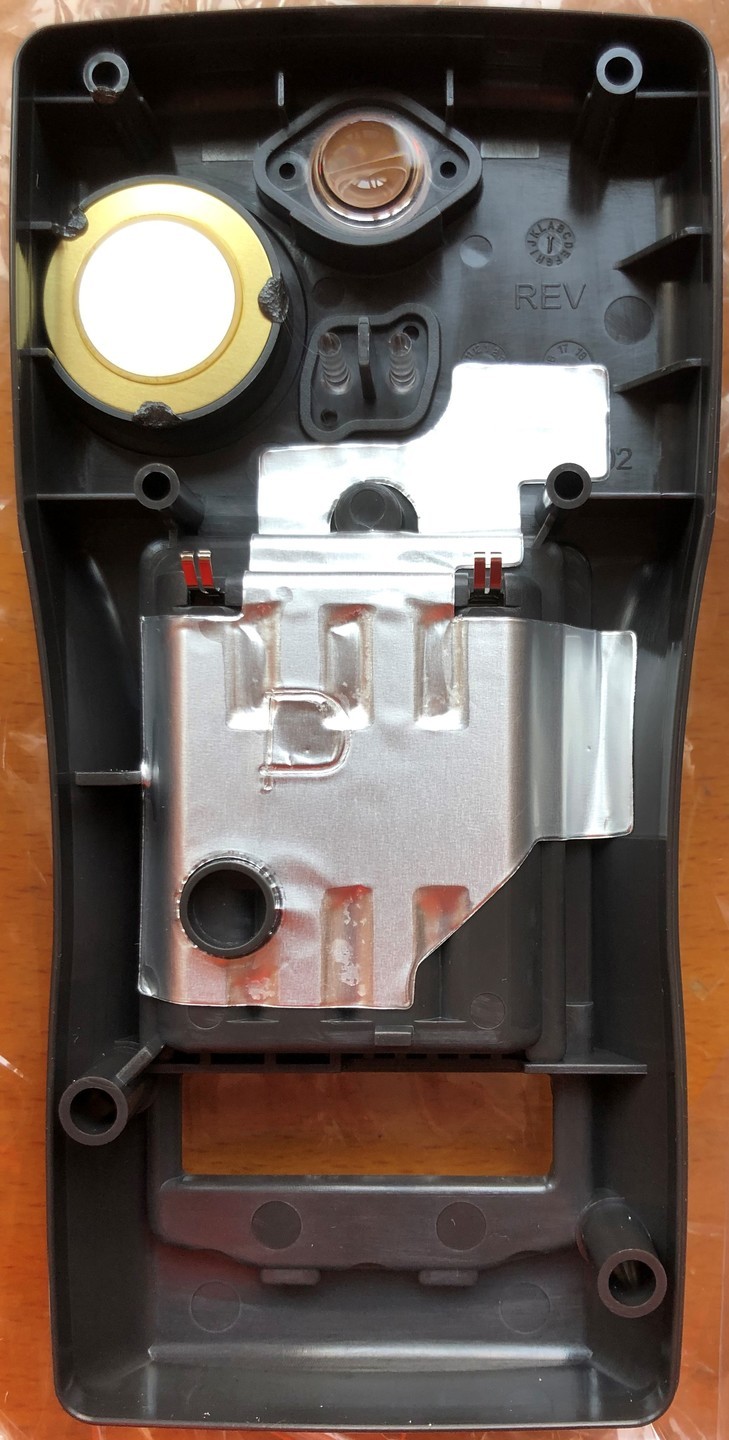

后盖有锡纸屏蔽层：

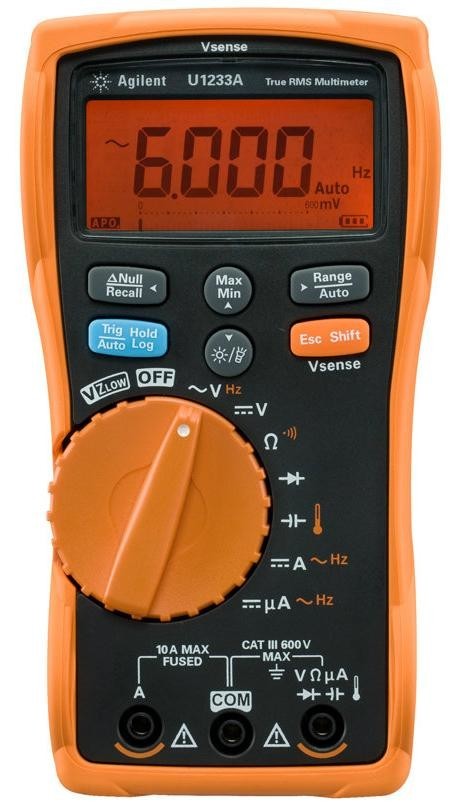

正面是这个样子的，和福禄克117C很像：

dt830yang · 发表于 2021-3-19 22:57:55

这个也不错。好多空焊盘，稍微缺了点Fluke那种美感

喜欢就好 · 发表于 2021-3-19 23:00:28

用料实在！

hc061218 · 发表于 2021-3-19 23:24:49

安捷伦的表性能功能都挺好！就是有些型号转盘容易出问题，有些外壳用料做工太随意！板子设计和用料在视觉上不像福禄克那么有清晰感和冲击力！

loreyu · 发表于 2021-3-19 23:28:18

hc061218 发表于 2021-3-19 23:24
安捷伦的表性能功能都挺好！就是有些型号转盘容易出问题，有些外壳用料做工太随意！板子设计和用料在视觉上 ...

是的，这个系列型号的转盘下的铜箔容易磨损出问题。不如福禄克耐用。

ksj197706 · 发表于 2021-3-20 09:06:13

不错，一直想买这个表。问下大于600ua小于1ma的电流如何显示

loreyu · 发表于 2021-3-20 12:39:17

本帖最后由 loreyu 于 2021-3-20 16:14 编辑

ksj197706 发表于 2021-3-20 09:06
不错，一直想买这个表。问下大于600ua小于1ma的电流如何显示

大于660μA就显示OL了。。这个表μA挡内阻是3300Ω

loreyu · 发表于 2021-3-20 12:45:59

ksj197706 发表于 2021-3-20 09:06
不错，一直想买这个表。问下大于600ua小于1ma的电流如何显示

这个系列的表U1231A~U1233A还有个恶心的问题，就是直流电压档自动切换量程卡顿。。由于直流电压档集成了直流毫伏，在毫伏量程与6V量程切换时会卡，很恶心。交流电压档无此问题，虽然它也集成了交流毫伏。

勇闯沙滩 · 发表于 2021-3-20 17:13:27

名表好复杂，
用料实在！
