四线电池内阻仪、毫欧表

[复制链接]
发表在  2021-3-28 14:11:22  来自手机  | 显示全部楼层 | 阅读模式
仪器仪表 - 其它仪表
主题类别: 校准_调试
仪表类型: 电池测试仪
仪表品牌: 其它品牌
仪表型号: ACR51
体积分类: 袖珍式

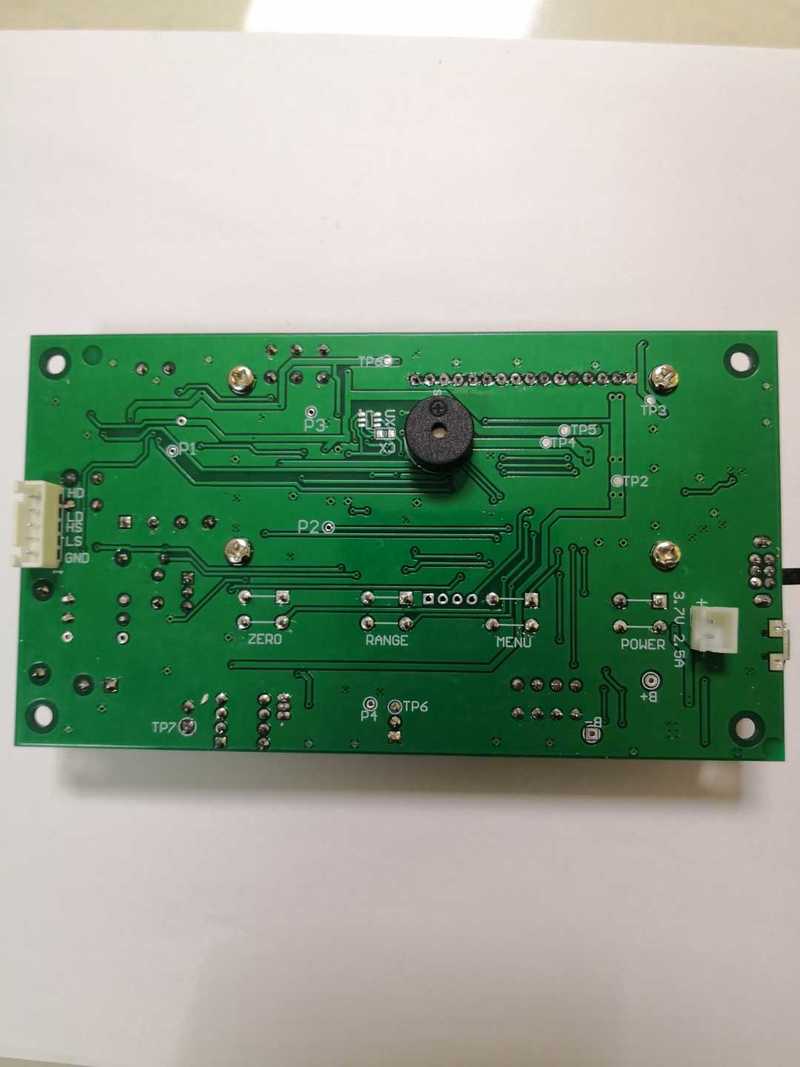

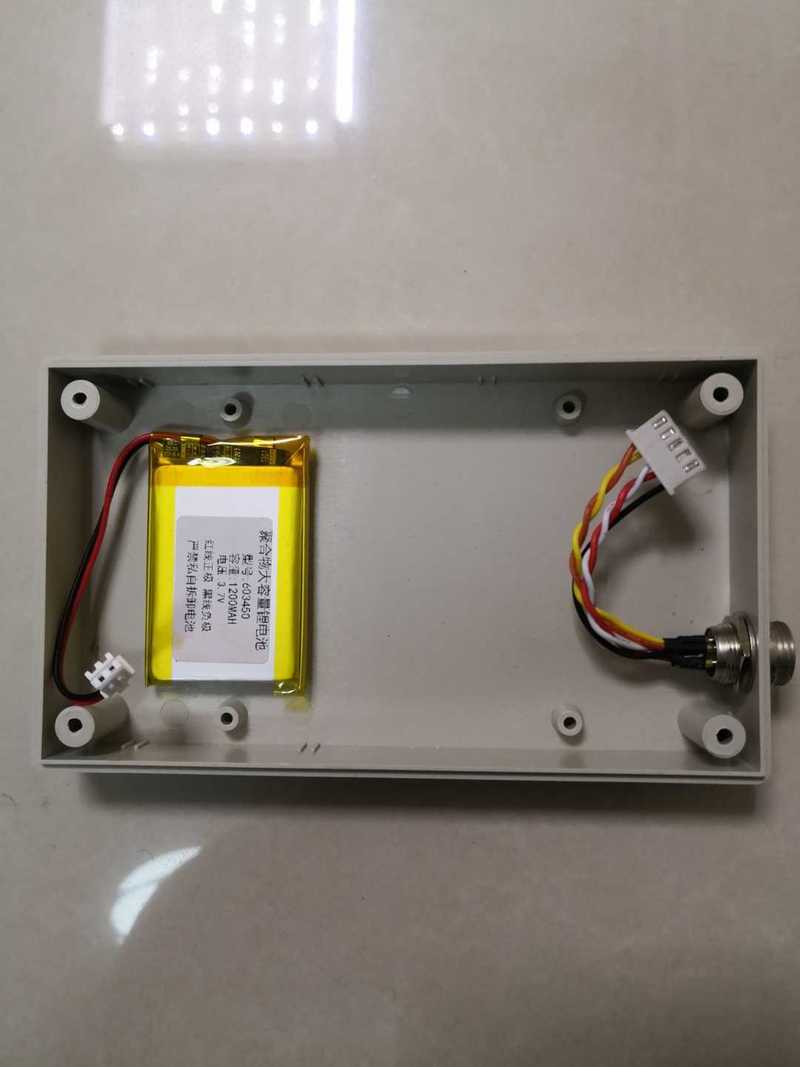

是否拆机: 有拆机
本帖最后由 13912217676 于 2021-3-28 14:23 编辑

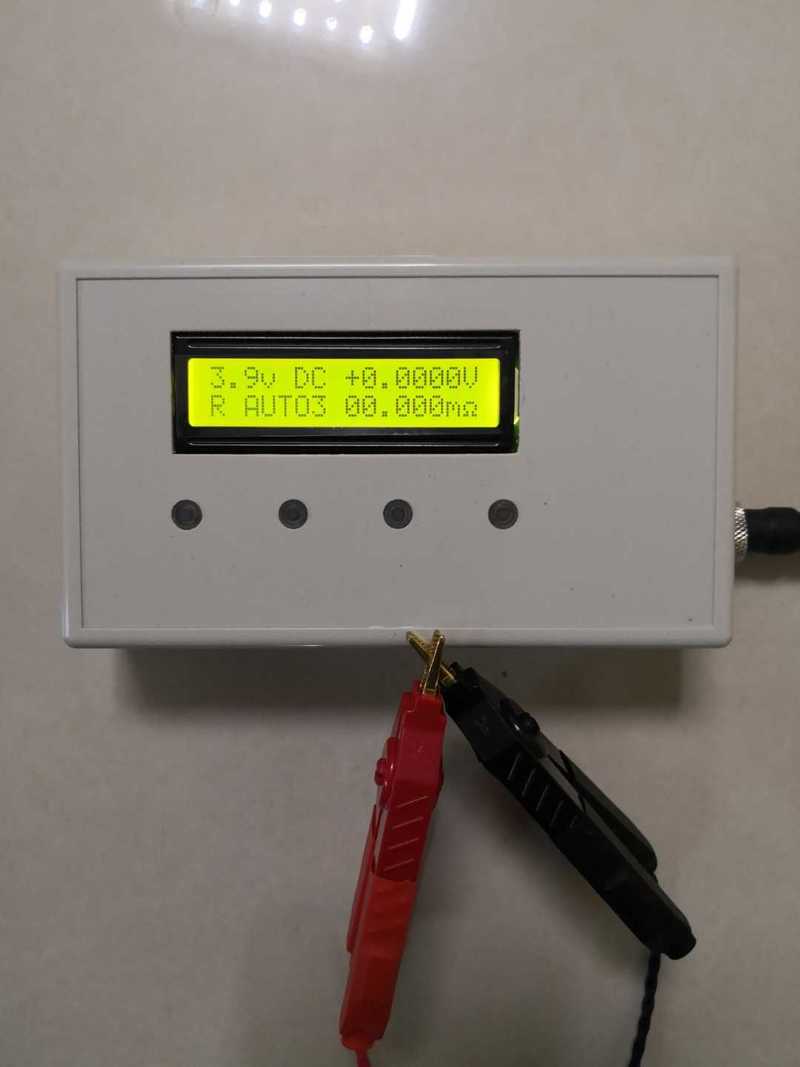

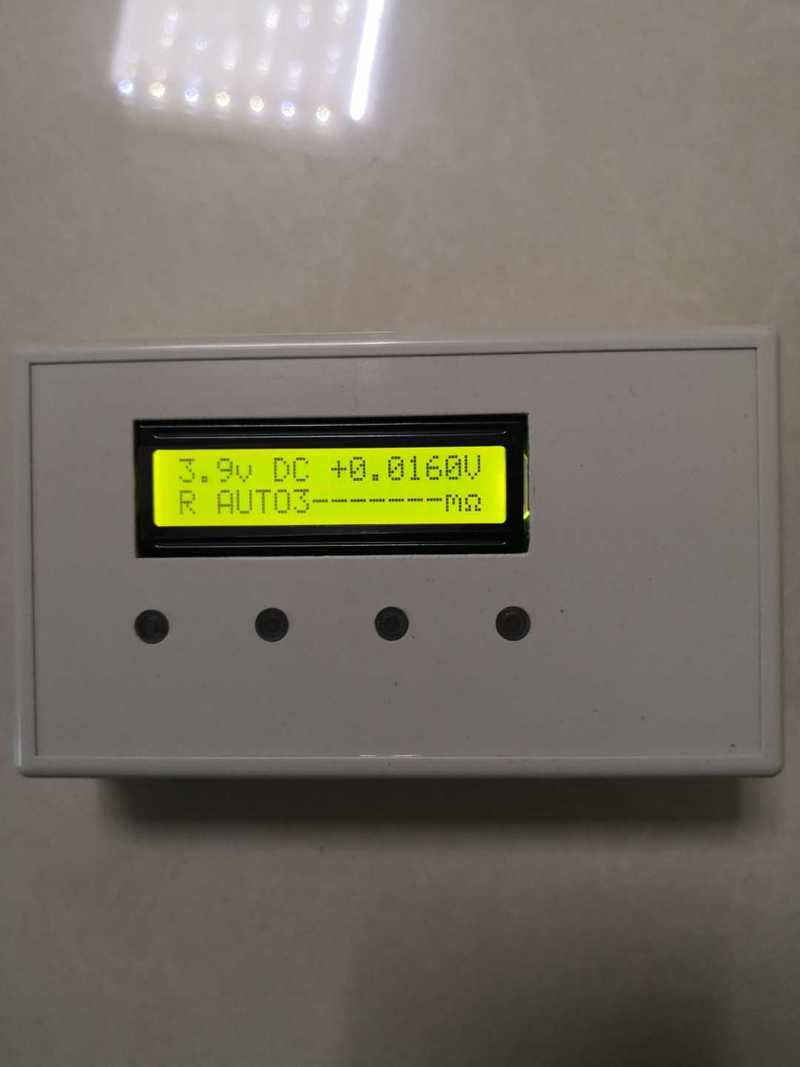

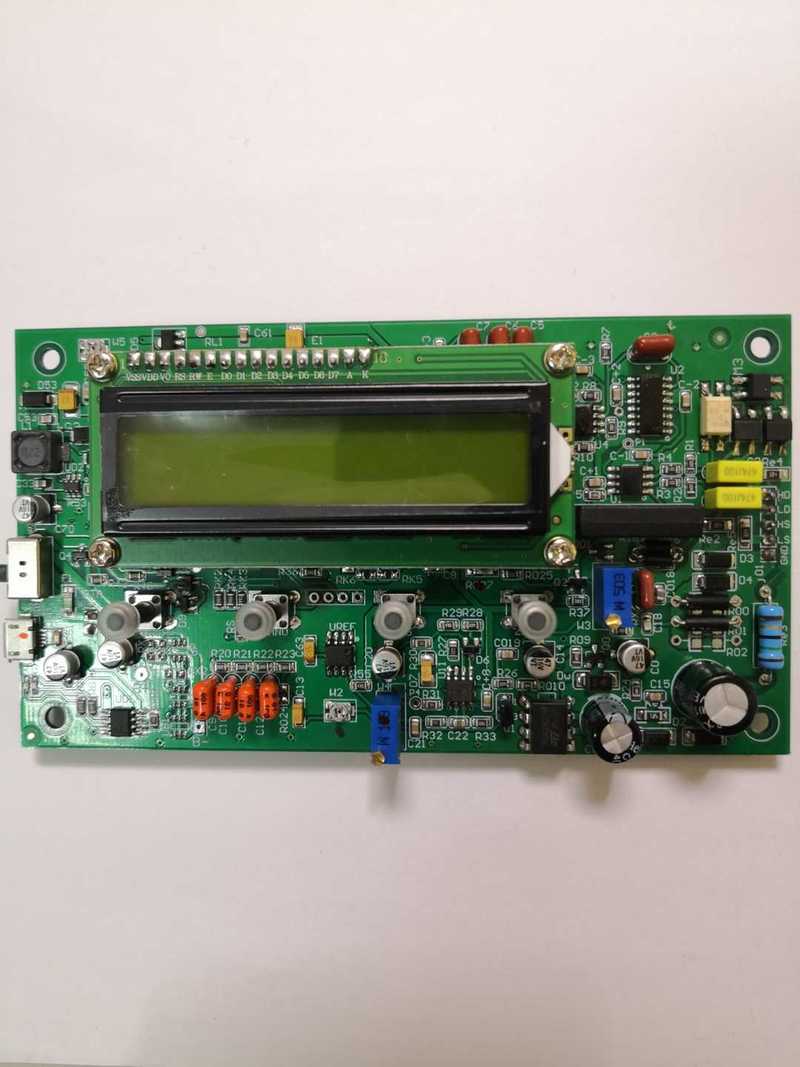

入手一台电池内阻仪,个人DIY作品。用料不错,初试精度还行。美中不足没有贴膜,商家提供了面板贴纸模板图,有谁知道在哪可以定做这个的?

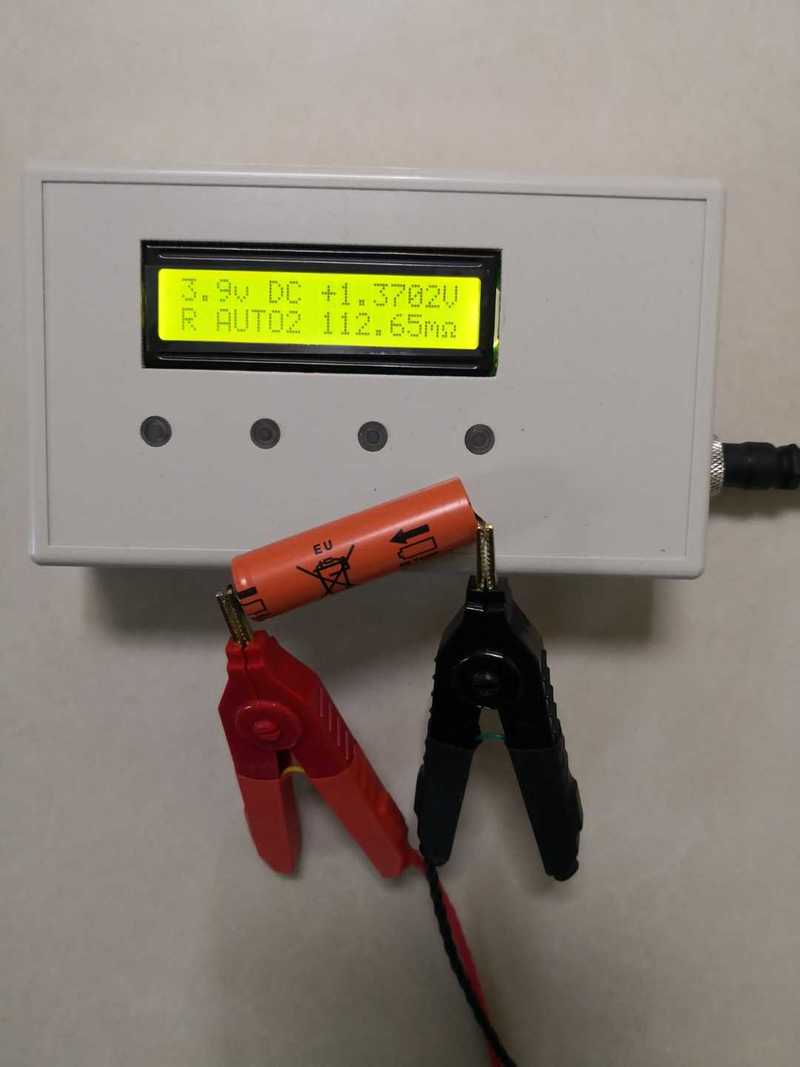

飞利浦剃须刀原装 汤浅1.2V镍氢电池。替换下来的,用OPUS智能充电器激活过之后看看内阻吧

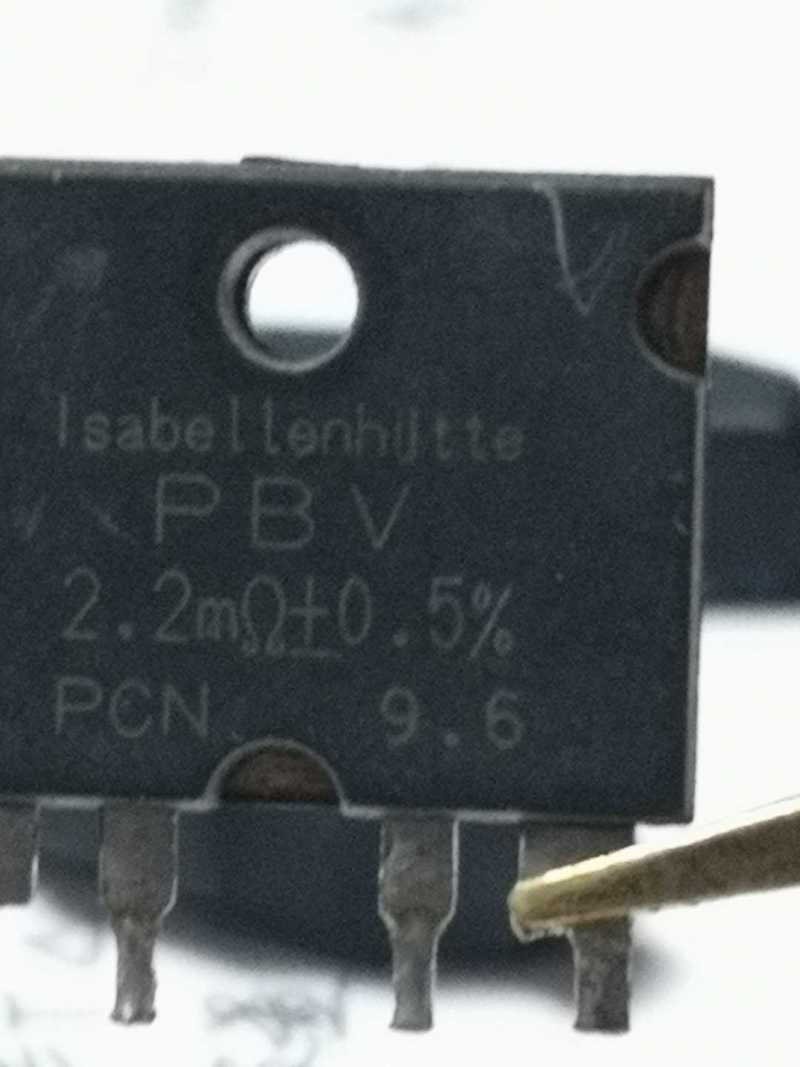

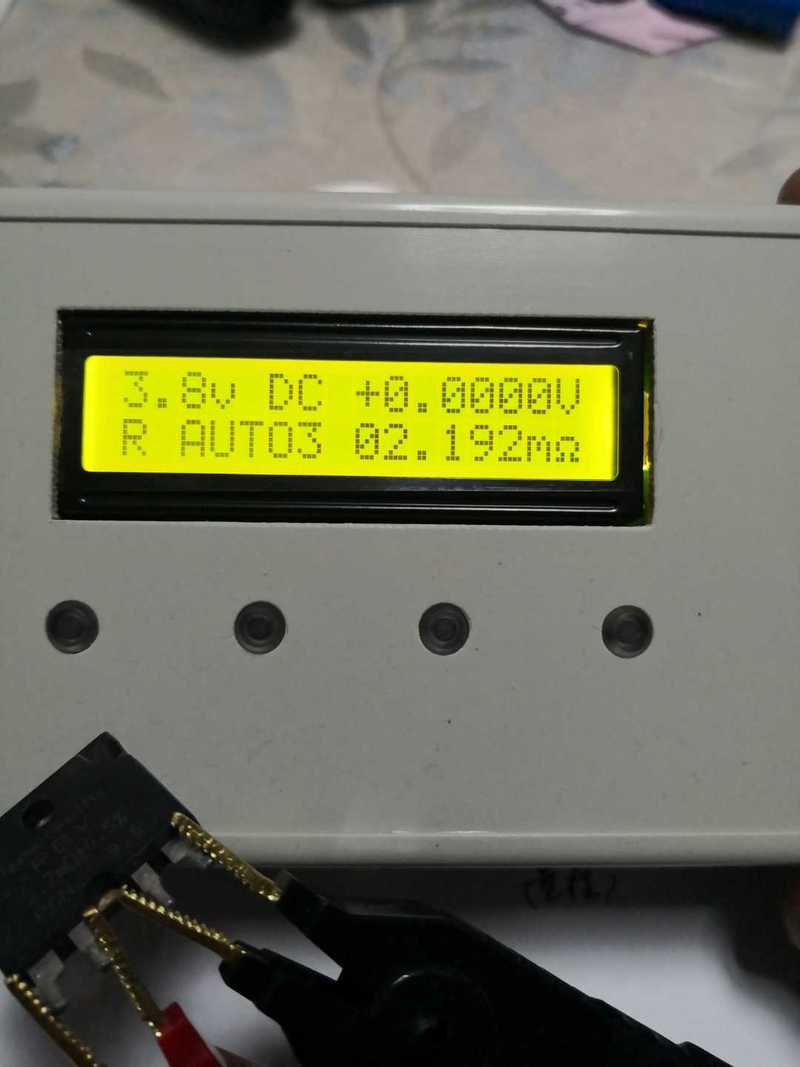

PBV 2.2mΩ 0.5%四线精密电阻
发表于 2021-3-28 14:21:07  | 显示全部楼层
淘宝搜,不干胶贴纸 就有很多商家。

你这花多少钱入手的?
发表于 2021-3-28 14:32:42  来自手机  | 显示全部楼层
43545 发表于 2021-3-28 14:21
淘宝搜,不干胶贴纸 就有很多商家。

你这花多少钱入手的?

内阻仪210元买入。贴膜淘宝问了两家,一家做好要160元,另一家无法打开PUB格式的文件
发表于 2021-3-28 15:21:25  | 显示全部楼层
这种屏幕比1035的 屏幕看着好。
发表于 2021-3-28 17:40:45  来自手机  | 显示全部楼层
做的不错!
发表于 2021-3-28 20:32:17  来自手机  | 显示全部楼层

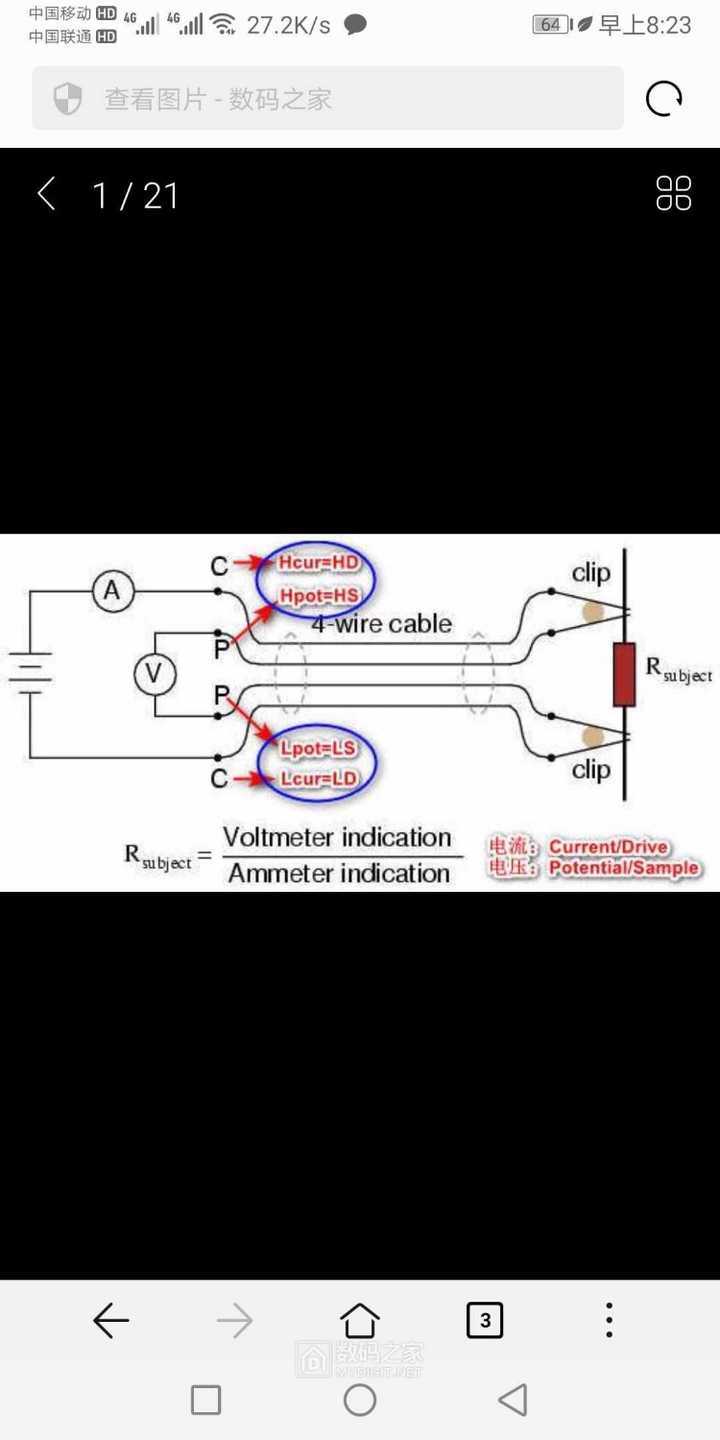

内阻表采用标准四线测量 1KHZ正弦交流相位检测技术,测量回路等效电阻(非阻抗),避免元件自身容抗感抗的影响,测量精度高,在测量微电阻能完全避免因接触电势温差电势对测量结果的影响,同时以较小的测试电流避免电流的热效应影响测量结果。
发表于 2021-3-29 08:18:56  来自手机  | 显示全部楼层
表述 发表于 2021-3-28 15:21
这种屏幕比1035的 屏幕看着好。

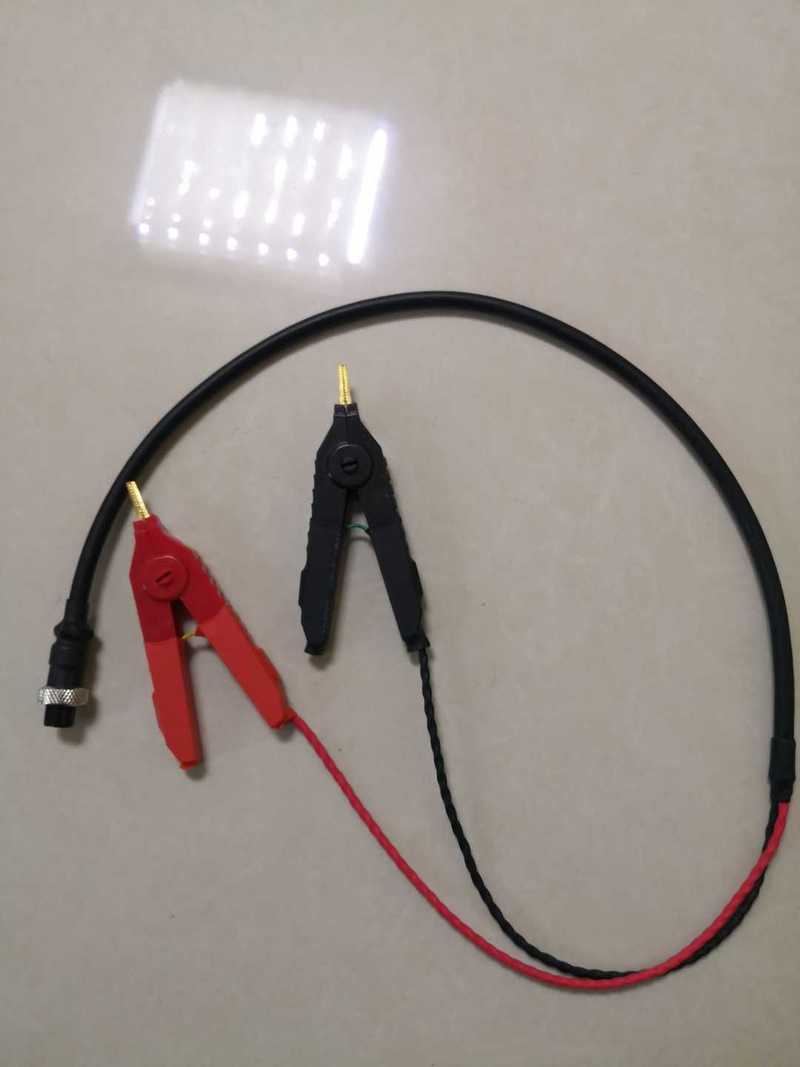

也曾经考虑过1035+。网传内部芯片全部给打磨掉了 这种做法有些小家子气。还有就是外壳间隙大表笔接线敷衍了事。这家的开尔文测试夹做工精细,起码是用心去做事的
发表于 2021-3-29 08:19:04  | 显示全部楼层
13912217676 发表于 2021-3-28 14:32
内阻仪210元买入。贴膜淘宝问了两家,一家做好要160元,另一家无法打开PUB格式的文件 ...

用不干胶打印纸。直接彩色喷墨打印。然后挖孔张贴。
发表于 2021-3-29 08:20:04  来自手机  | 显示全部楼层
hc061218 发表于 2021-3-28 17:40
做的不错!

起码是用心去做事的。测试夹的做工能够看出来
发表于 2021-3-29 08:30:29  来自手机  | 显示全部楼层
wyl 发表于 2021-3-29 08:19
用不干胶打印纸。直接彩色喷墨打印。然后挖孔张贴。

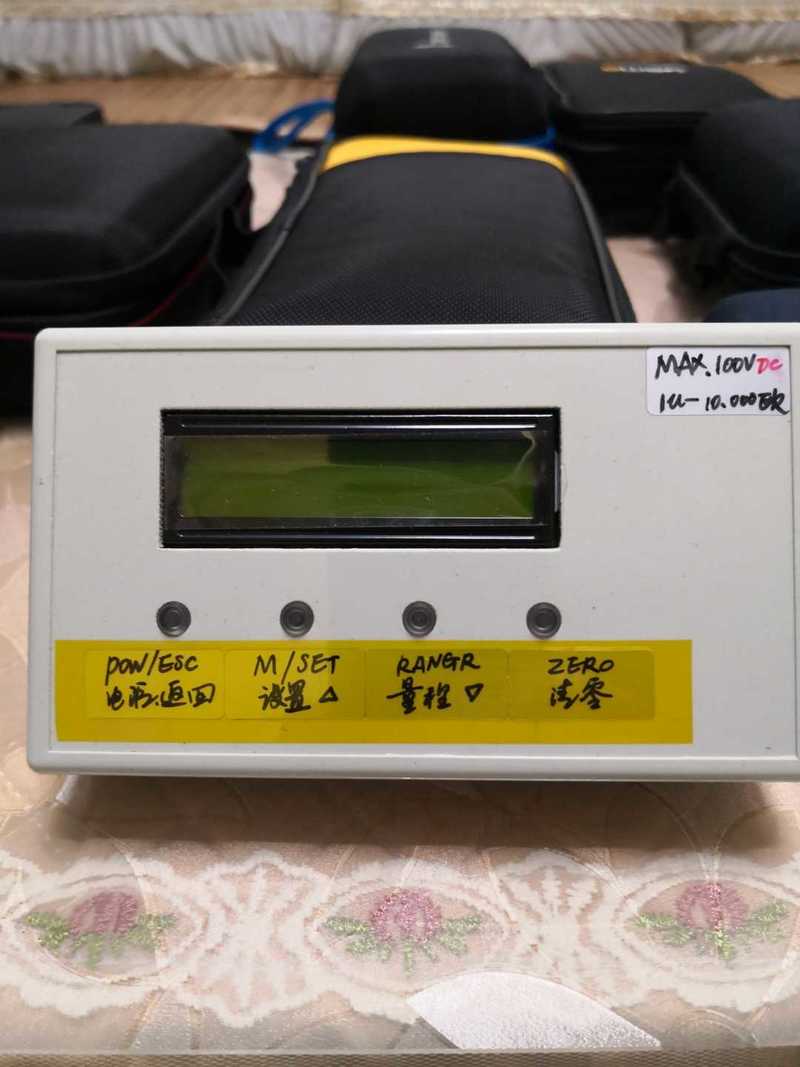

谢谢提议!我买了不干胶PET放水贴,打算手写贴上。上学时曾经练过字,应该不会太丑哈哈
