德生PL660收音机增加背光常亮功能

[复制链接]
发表于 2017-10-25 17:04:50 | 显示全部楼层 |阅读模式
      PL660收音机是本人的床上常客,该机的各项性能均不错,但晚间使用有时还是感觉照明不是特顺手,因此给它小小的改动了一下。
      该机原有一个照明键和智能照明功能,即每按一次照明键,背光点亮30秒。智能照明开启时,只要按动按键或调台,背光点亮3秒,连续操作持续点亮。智能照明关闭,除按照明键外,其它操作背光均不亮。
      按说照明功能已很不错了,但总希望它能根据需要可以夜晚常亮背光,方便随时观看时间和收音机的位置。于是就想给它增加这一功能。

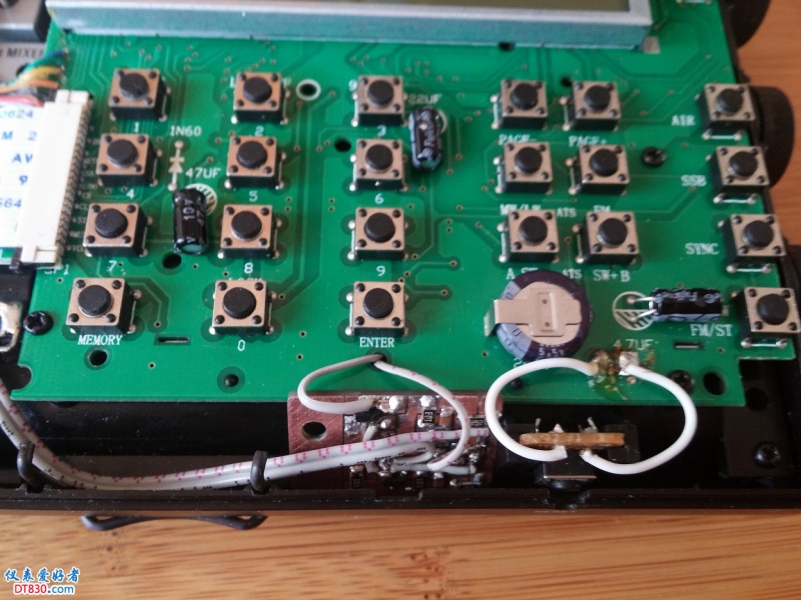

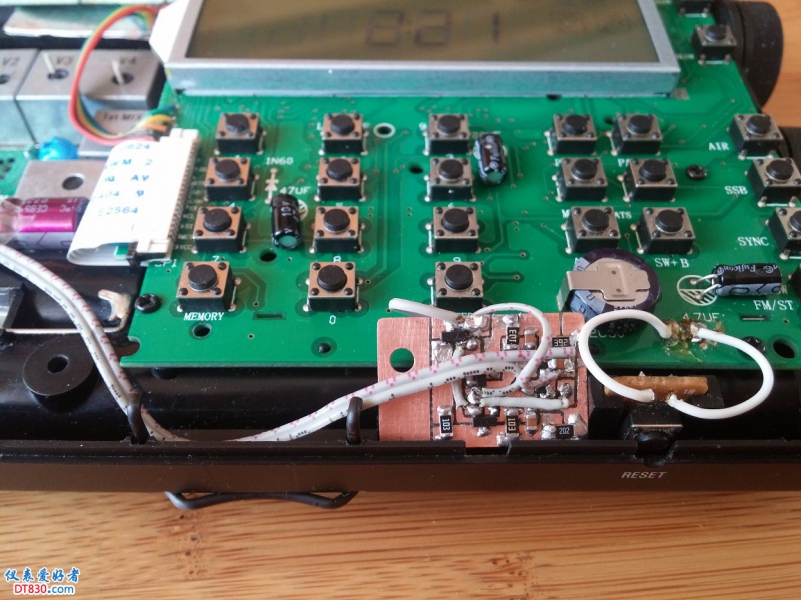

      经过一番寻找也没能找到可利用的按键(本机很多按键都是复用键,包括照明键),没办法只好给它增加一个双稳电路,利用该机的音质开关,原机音质开关是双刀双位,正好利用它的一个刀位。
      因为是双稳电路,每开关一次点亮,开关一次关闭,即开关又回到原位置,很少与音质状态矛盾,就是发生冲突无非再开关一下,使用起来还是很方便的,而且原来的照明功能照常使用又不改变机器的任何外观。

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

×

评分

参与人数 1金钱 +6 收起 理由
43545 + 6 很给力!

查看全部评分

发表于 2017-10-27 13:39:42 | 显示全部楼层
改造,改造 还是挺好的,就是常亮,耗电量大了吧。
 楼主| 发表于 2017-10-27 17:07:11 | 显示全部楼层
43545 发表于 2017-10-27 13:39
改造,改造 还是挺好的,就是常亮,耗电量大了吧。

耗电量大了点,但占机器本身的耗电量比重不算大,实际使用也不是经常开,因用充电电池,没感觉到充电间隔时间缩短了。也是没事折腾。
发表于 2017-12-13 13:03:58 | 显示全部楼层
国产收音机里做工最好的,600多,支持一下。
 楼主| 发表于 2017-12-13 16:31:16 | 显示全部楼层
勇闯沙滩 发表于 2017-12-13 13:03
国产收音机里做工最好的,600多,支持一下。

这款性价比挺好的,灵敏度挺高的,使用很顺手,基本随心所欲。
发表于 2017-12-13 17:26:55 | 显示全部楼层
wgsd 发表于 2017-12-13 16:31
这款性价比挺好的,灵敏度挺高的,使用很顺手,基本随心所欲。

好像还有充电功能。
发表于 2017-12-17 21:19:10 | 显示全部楼层
pcb看到了刀耕火种顺便问下,这机器有SSB吗?
发表于 2018-4-19 09:38:12 | 显示全部楼层
可以公开电路图么  和 那个双稳态的工作原理
  我也非常想做一个 单键双稳态电路.
