MF63万用表修理

闻雨听风 · 发表于 2021-4-25 19:10:38

一双发表于 2021-4-25 11:17

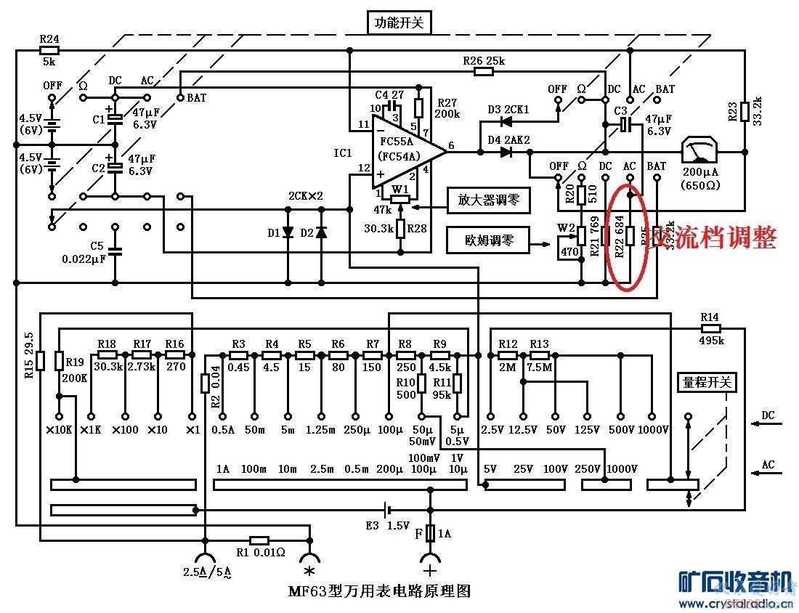

如果直流档都正常，建议查运放输出后的整流管及滤波电容

我极其厌恶有遮挡的水印，所以涂之而后快，这个没有遮挡内容，但版主规定不允许其它论坛的logo出现，所以也抹了

杜忠乐 · 发表于 2021-4-25 21:46:24

都检测到了没有问题

杜忠乐 · 发表于 2021-4-25 21:52:57

↖

杜忠乐 · 发表于 2021-4-25 22:08:49

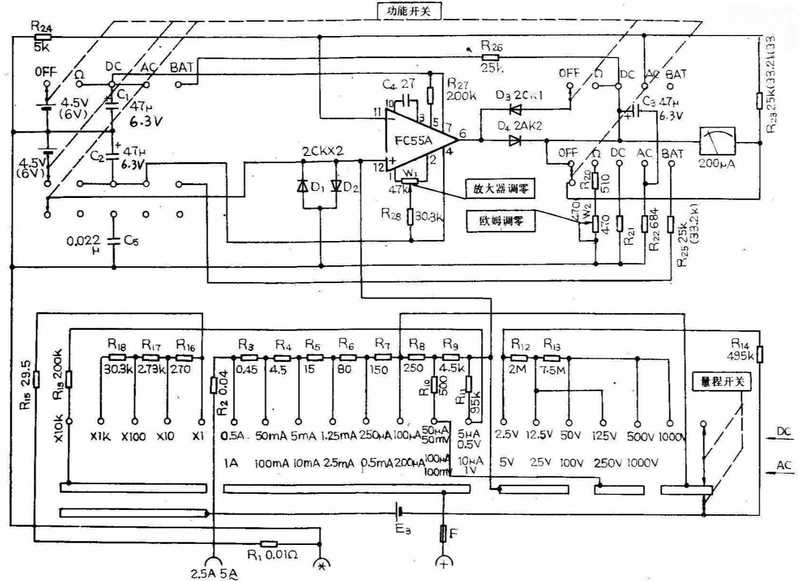

上面的图和下面的图不一样？

wgh1027 · 发表于 2021-4-25 22:20:42

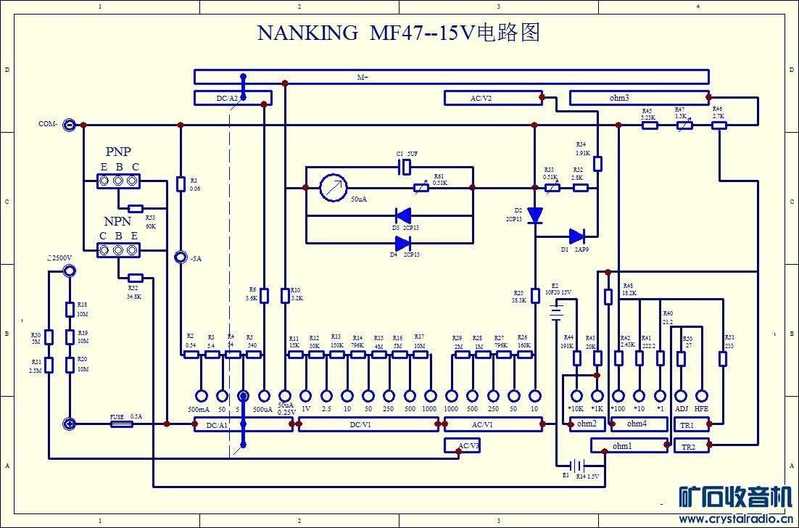

哈哈，47和63当然不一样了。

wgh1027 · 发表于 2021-4-25 23:06:52

wgsd · 发表于 2021-4-26 09:43:23

没有这个表，看电路图有对的有错的（根据原理），应该先看直流电压档正常不，然后再看交流档。

杜忠乐 · 发表于 2021-4-26 12:30:22

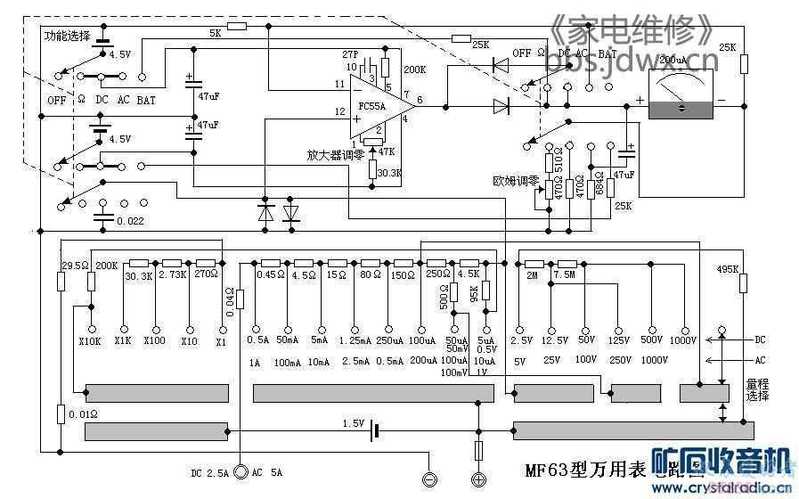

上图发错了

杜忠乐 · 发表于 2021-4-26 12:39:06

wgsd · 发表于 2021-4-26 13:04:19

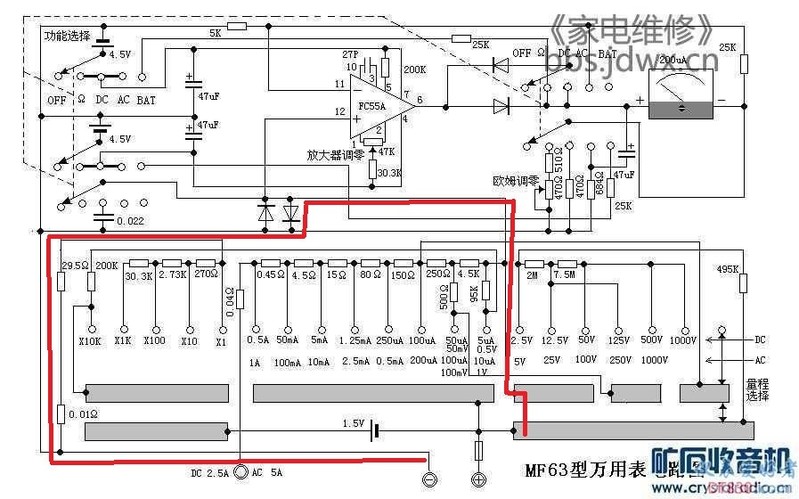

这图是错的，看红线会被二极管锁位。还有16楼的图，保险丝段与电池没连接。
