不开机胜利dt920口袋表,不知道用多大电池

  [复制链接]
发表于 2017-10-29 19:13:50 | 显示全部楼层 |阅读模式
提问咨询
提问类别: 万用表
提问行为: 维修_改装
标签: 胜利dt920

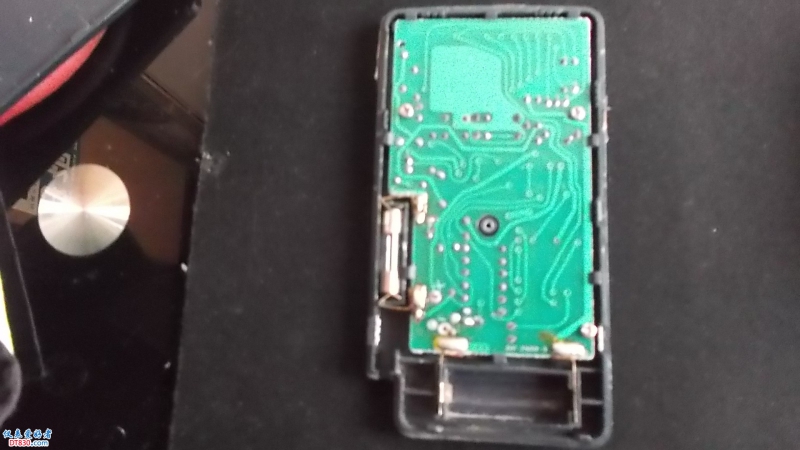

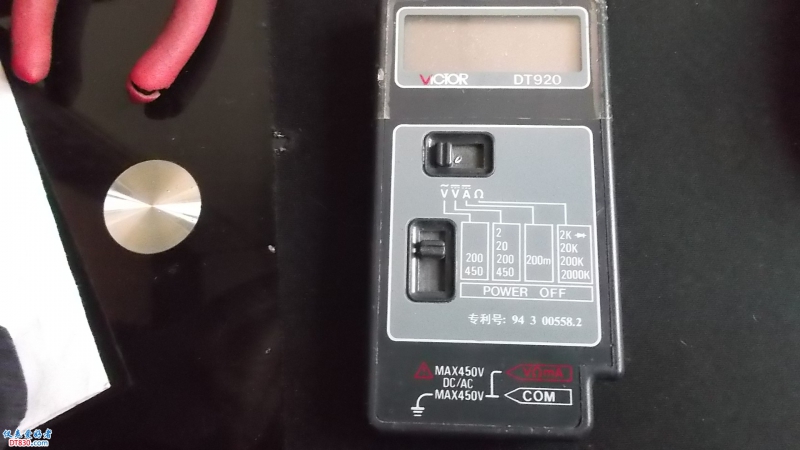

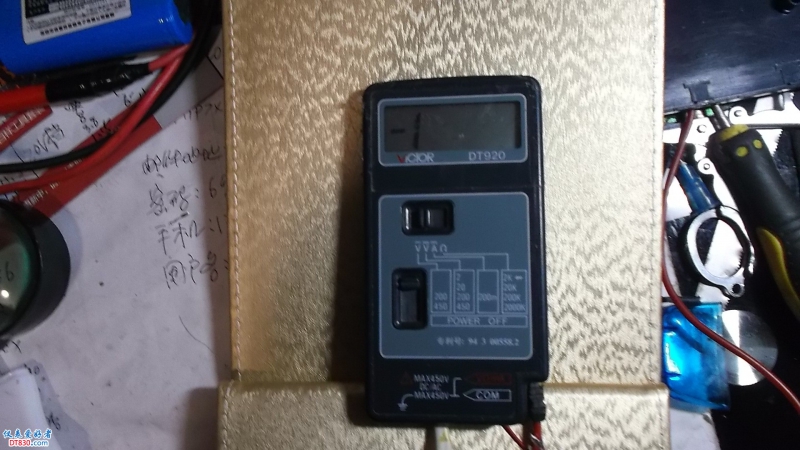

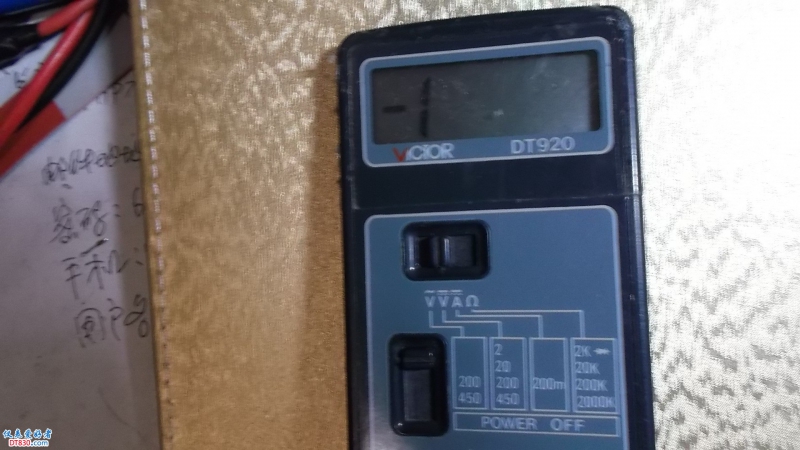

一个胜利dt920的口袋表,挺喜欢的,没有烧的痕迹,但不知道用多大电池,用3伏电池没反映,请教知道的朋友。 DSCF2176.JPG DSCF2177.JPG DSCF2178.JPG DSCF2180.JPG DSCF2175.JPG

发表于 2017-10-30 14:43:00 | 显示全部楼层
一般应该是9V的吧
 楼主| 发表于 2017-10-30 15:59:08 | 显示全部楼层
不能猜,要真凭实据。
发表于 2017-10-30 22:24:53 来自手机 | 显示全部楼层
没有实物图,这个很难猜的。 难道电池仓和电极都没有吗
 楼主| 发表于 2017-10-31 07:18:48 | 显示全部楼层
本帖最后由 勇闯沙滩 于 2017-11-5 14:22 编辑

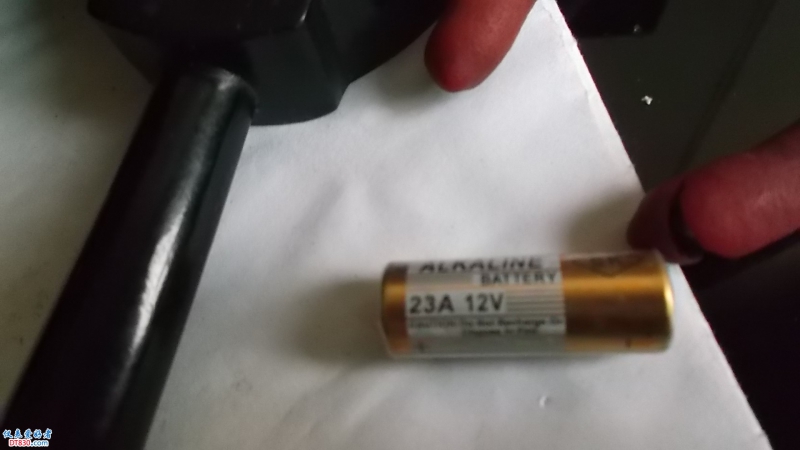

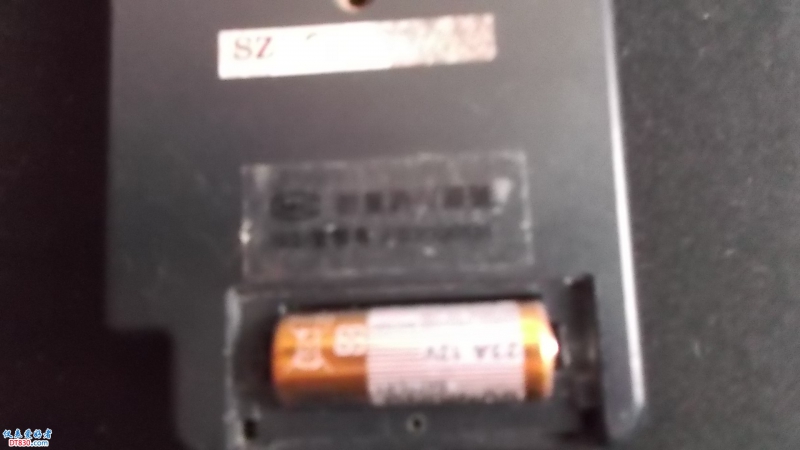

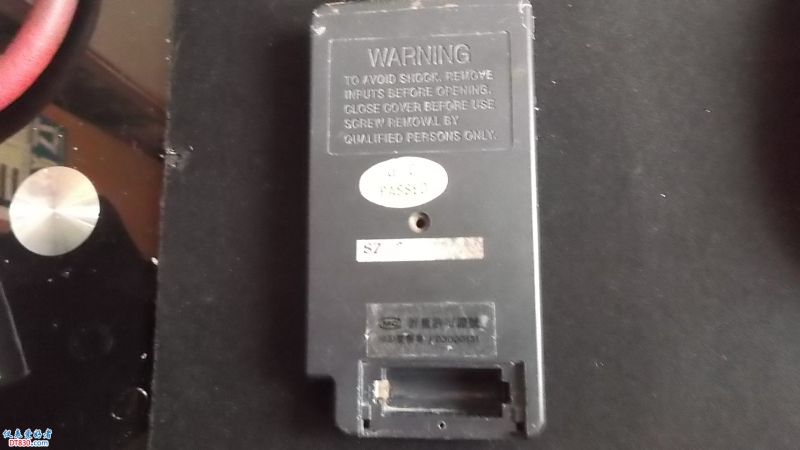

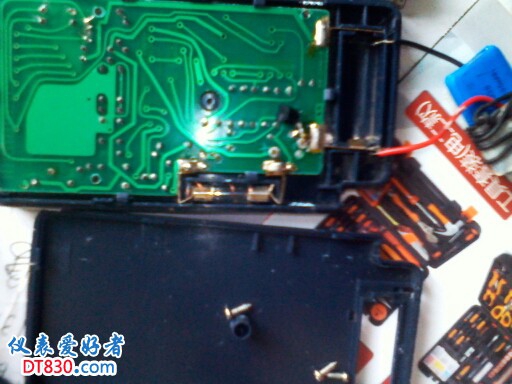

DSCF2178.JPG DSCF2177.JPG 后盖装电池的地方是11x27毫米,我试了一下12伏汽车遥控器用的电池,正正好好,没敢试
发表于 2017-10-31 08:19:09 | 显示全部楼层
勇闯沙滩 发表于 2017-10-31 07:18
后盖装电池的地方是11x27毫米,我试了一下12伏汽车遥控器用的电池,正正好好,没敢试
...

可以用个调压电源,上3V看能正常工作不,不能就上调电压直到能正常工作(各项指标均正常,如稍微一下调,就有超指标项,比如测满量程电阻,两K档测1.9几K),此时的电压一般为正常标准电压的70%,由此可确定该表的标准工作电压。
仅供参考,免得烧掉了怨我奥。
 楼主| 发表于 2017-10-31 09:43:59 | 显示全部楼层
wgsd 发表于 2017-10-31 08:19
可以用个调压电源,上3V看能正常工作不,不能就上调电压直到能正常工作(各项指标均正常,如稍微一下调, ...

应叫声老师;数字表量7106有的表拨盘必须拿下来,v片不连接了可以吗?
发表于 2017-10-31 10:18:08 | 显示全部楼层
老师不敢当,互相学习。
表有单独电源开关的(即开关不在拨盘上),表拨盘不接应该能 点亮显示,但不能测量,即7106处于工作状态,因7106的输入端悬空,没有接入输入选择拨盘(如测电压、电流等电路)。
如果此时在31脚输入电压,就是一个基本量程的电压表,但量程一般是200mV(也有2V的,这要看基准电压)量程。
给你个基本构成图,此时在Vin输入端接入拨盘就能组成各种功能的仪表。

发表于 2017-10-31 10:35:08 | 显示全部楼层
如果确定芯片是7106,那它的工作电压就是9V,1.8mA。
不排除有的表用低压电源升压和用高压电源降压,不过可能性很小。
发表于 2017-11-5 21:00:07 | 显示全部楼层
写着12V还要猜?
