万用表的表述

ksj197706 · 发表于 2021-4-30 20:33:26

本帖最后由 ksj197706 于 2021-5-1 15:07 编辑

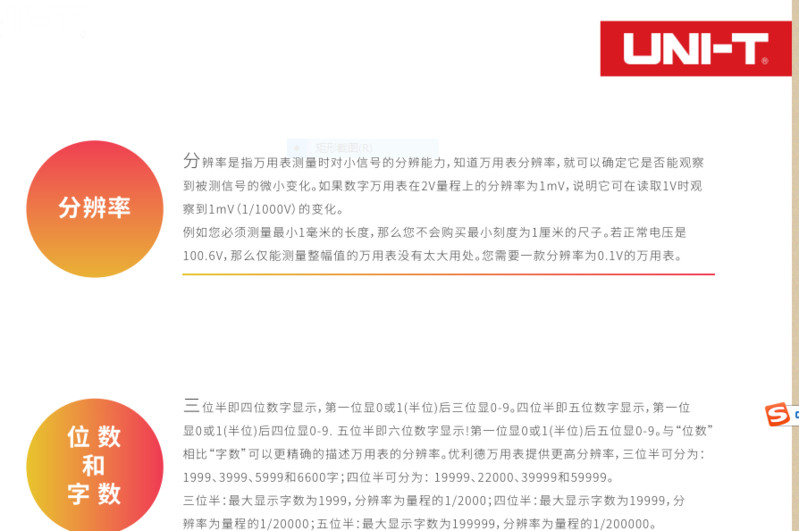

分辨率
分辨率是指万用表测量时对小信号的分辨能力，知道万用表分辨率，就可以确定它是否能观察
到被测信号的微小变化。如果数字万用表在2V量程上的分辨率为1mV，说明它可在读取1V时观
察到1mV（1/1000V）的变化。
例如您必须测量最小1毫米的长度，那么您不会购买最小刻度为1厘米的尺子。若正常电压是
100.6V，那么仅能测量整幅值的万用表没有太大用处。您需要一款分辨率为0.1V的万用表。

位数和字数
三位半即四位数字显示，第一位显0或1(半位)后三位显0-9。四位半即五位数字显示，第一位
显0或1(半位)后四位显0-9. 五位半即六位数字显示!第一位显0或1(半位)后五位显0-9。与“位数”
相比“字数”可以更精确的描述万用表的分辨率。优利德万用表提供更高分辨率，三位半可分为：
1999、3999、5999和6600字；四位半可分为：19999、22000、39999和59999。
三位半：最大显示字数为1999，分辨率为量程的1/2000；四位半：最大显示字数为19999，分
辨率为量程的1/20000；五位半：最大显示字数为199999，分辨率为量程的1/200000。

精确度
精确度就是指在特定条件下测量值与真值的最大误差。换言之，精确度表示万用表测量值与被
测信号实际值的接近程度。
数字万用表的精确度通常用读数的百分比表示。精确度为读数的1%表示，如果测量值是100V，
则实际显示值可能是99V和101V之间的任何数值。
例如以下数值：
100.0V（1%+5）精度为（±1.5）读数范围为98.5V~101.5V
1000V（1%+5）精度为（±15）读数范围为985V~1015V

真有效值
真有效值：非正弦波交流信号的有效表达
很明显，人们最关心的是真有效值，但不好测量，而平均值和峰值很容易测量，所以普通万用
表都是通过测平均值或峰值的方法间接测有效值（按正弦波的关系）。如测峰值的仪表，若测
得大小为10V，显示为7.07V（有效值）就行。
这两类表显示的是有效值，但测的是“假”有效值，显然用这类表测正弦波还是比较准确的，但
测非正弦波就不对了。真有效值的万用表能准确、实时测量各种电压波形的有效值，无须考虑
波形参数和失真，这些性能是平均值仪表无法比拟的。

duron_ff202006 · 发表于 2021-4-30 22:28:33

谢谢分享，给新人快速入门。

13912217676 · 发表于 2021-4-30 22:46:07

谢谢分享！

wgh1027 · 发表于 2021-4-30 22:52:59

谢谢分享！

wgh1027 · 发表于 2021-4-30 22:54:23

勇闯沙滩 · 发表于 2021-5-1 07:03:01

谢谢分享。

wgh1027 · 发表于 2021-5-1 23:58:38

万用表的表述

ekommade · 发表于 2021-5-2 19:25:28

感谢楼主分享！让大家深入了解万用表
