修复不开机航舟jo411指针表

勇闯沙滩 · 发表于 2017-10-31 14:12:08

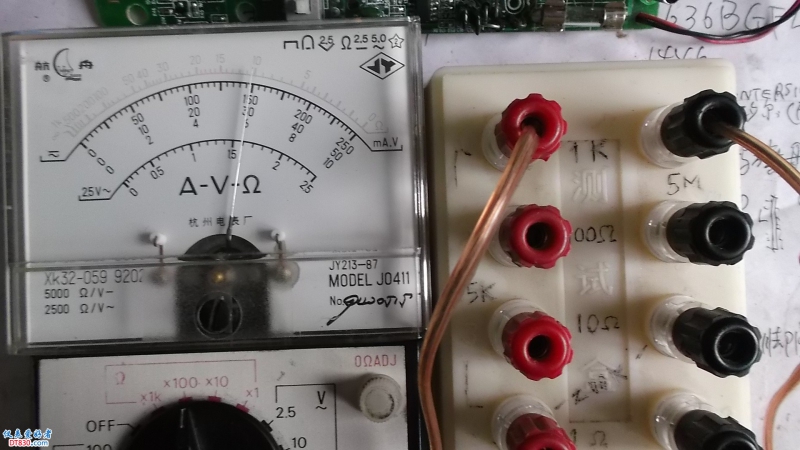

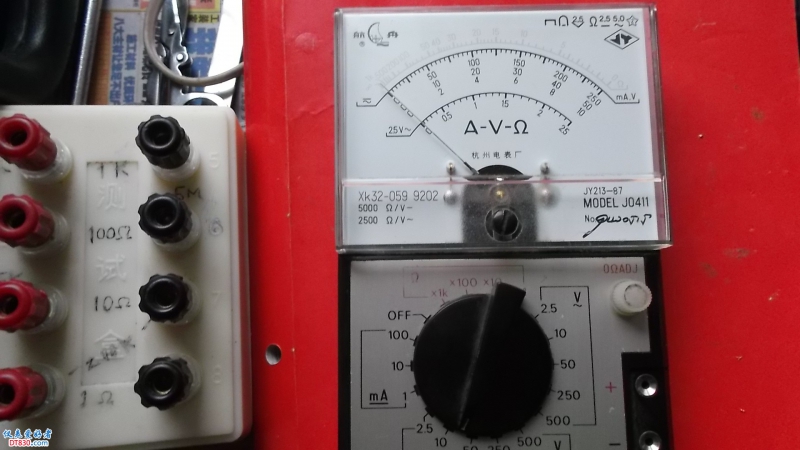

航舟jo411表

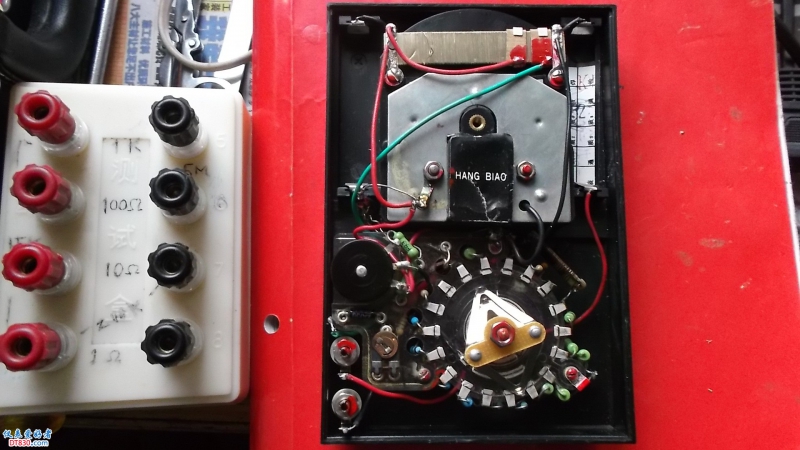

内部图

一块不开机航舟jo411指针表，打开后先用放大镜，发现7.2线绕电阻烧了，

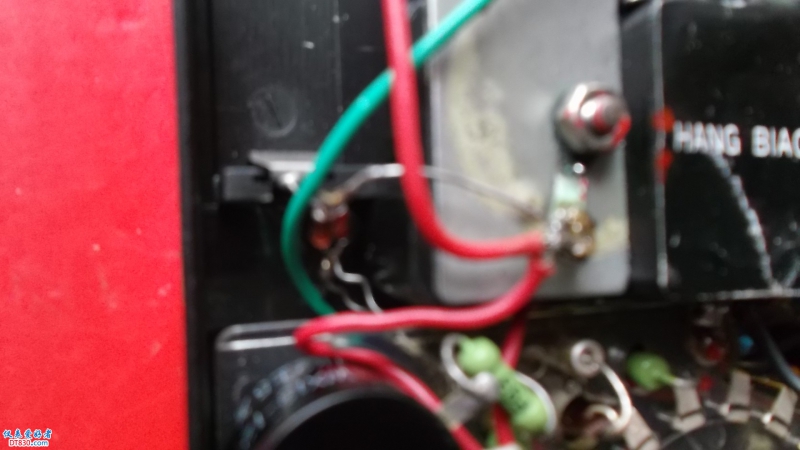

此保护双2极管坏一个

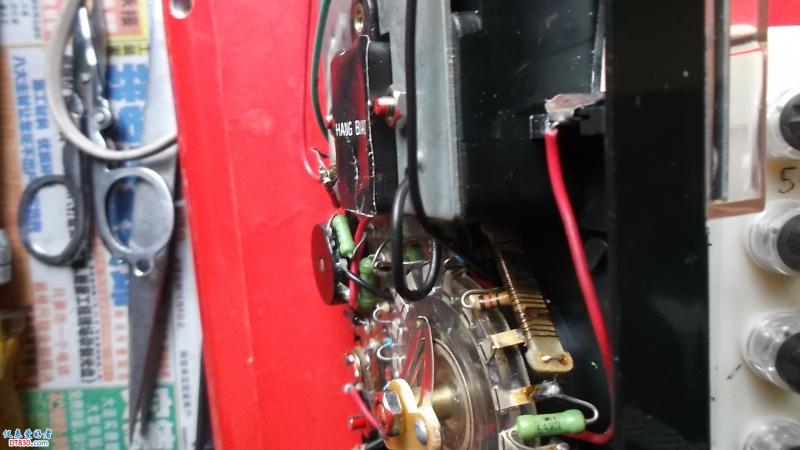

7.2欧线绕电阻烧了

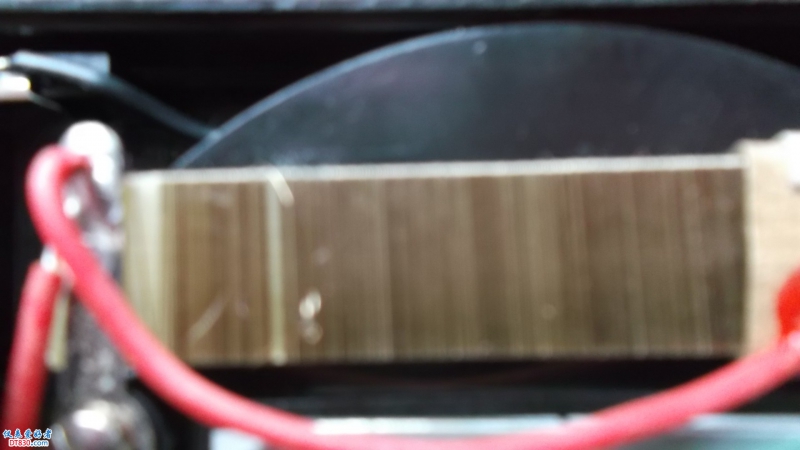

表头上490欧线绕电阻霉断

处理好后上电池，表针还不动，用放大镜发现表头上490欧线绕电阻有霉点，处理好后上电池表针还不动，又查保护2极管，坏了一个，处理好后上电池，表针动了，经细调测1k电阻压线，测基准电流没进行，暂时告一段落。

勇闯沙滩 · 发表于 2017-10-31 14:29:04

发错栏目了，
