为AD588BQ基准做个恒温罐

wgsd · 发表于 2017-11-1 14:50:03

      做了个恒温罐，准备给手上的AD588BQ动迁了。
      罐体用1.2mm的铝板围成直径20mm和30mm的圆筒各一个，小的是恒温罐，大的是外壳，两端用导热硅胶粘合。
      加热是手边的一端电阻丝，阻值只剩34欧了，双线并绕在小罐外，现空罐进行了一番调试，罐内只装了测温探头，加热电源空载13V左右，加热时降到了9V左右，因变压器太小将就用吧。总体效果还可以，温度从20几度到40几度变化，罐内温度只变了0.13度。20几度到40几度的温度变化是在一个保温箱内进行的，通过灯泡加温，也是恒温控制。

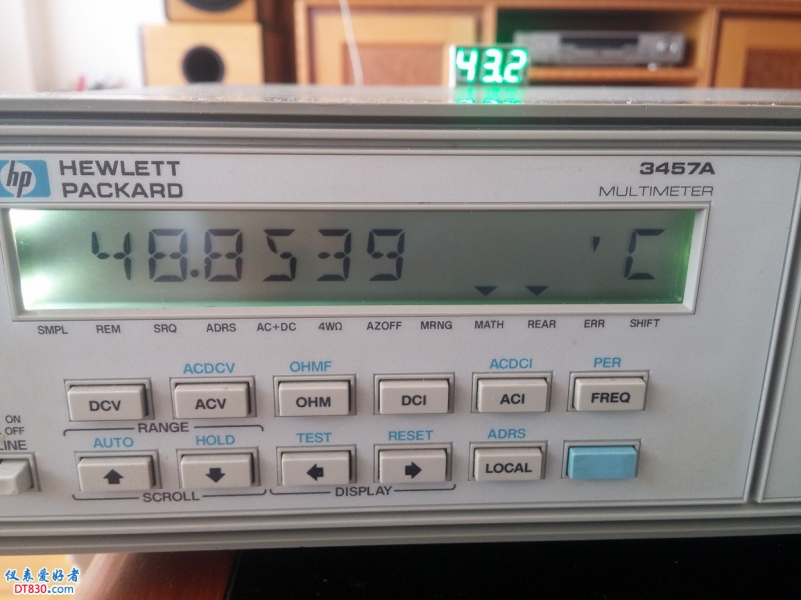

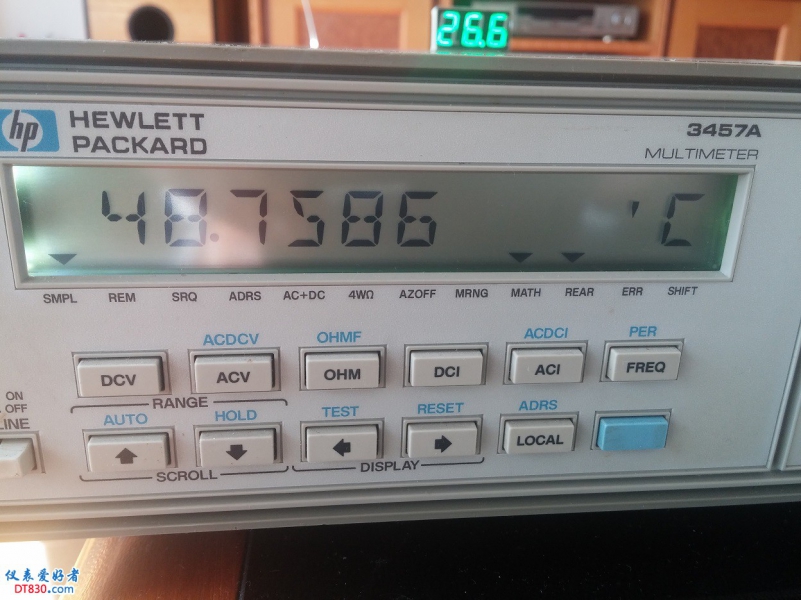

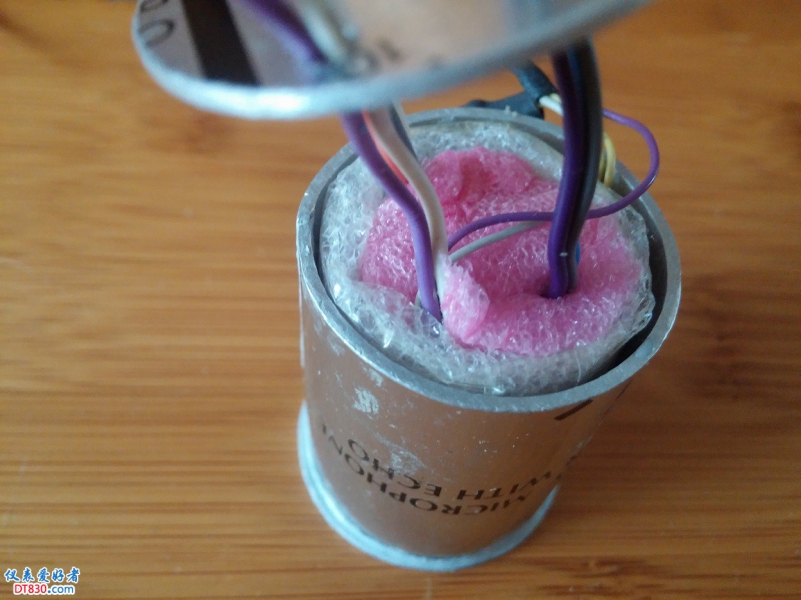

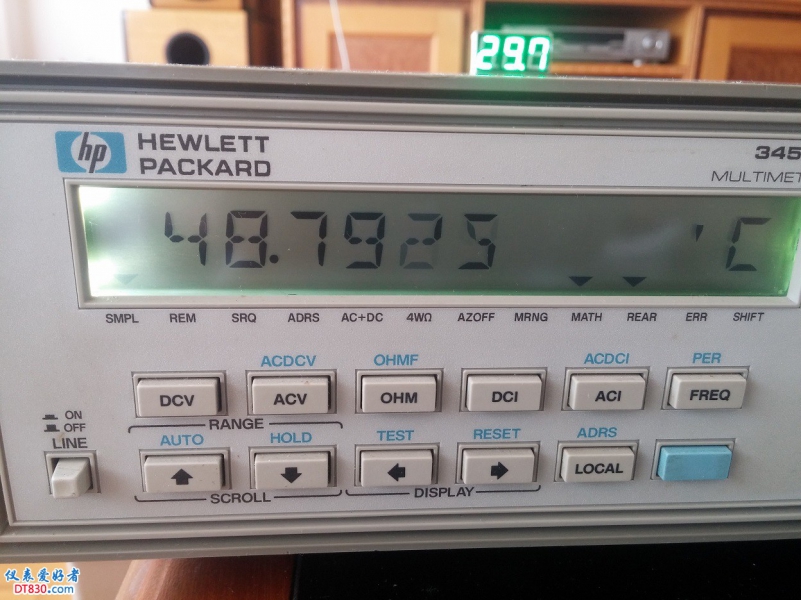

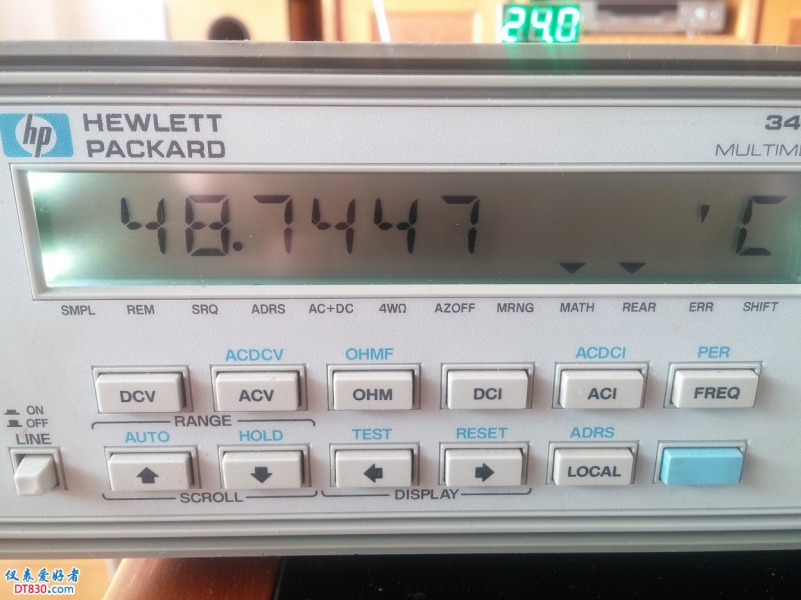

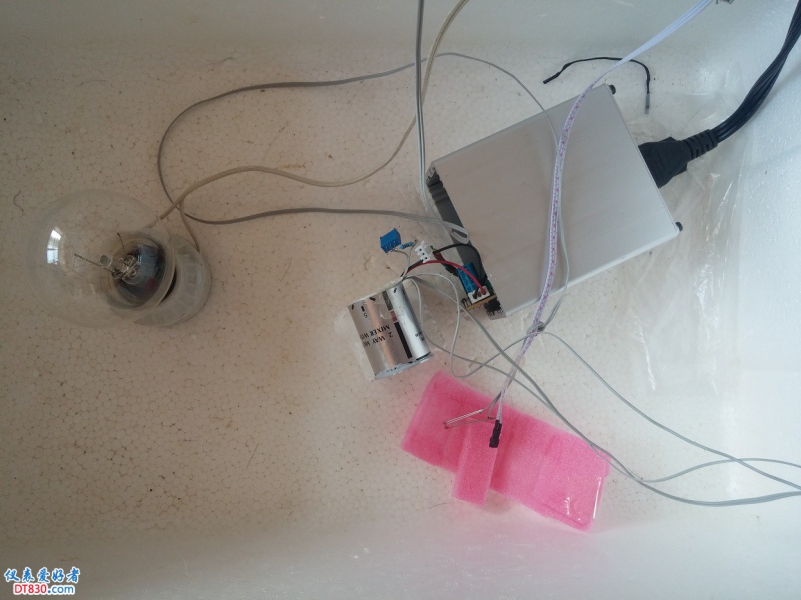

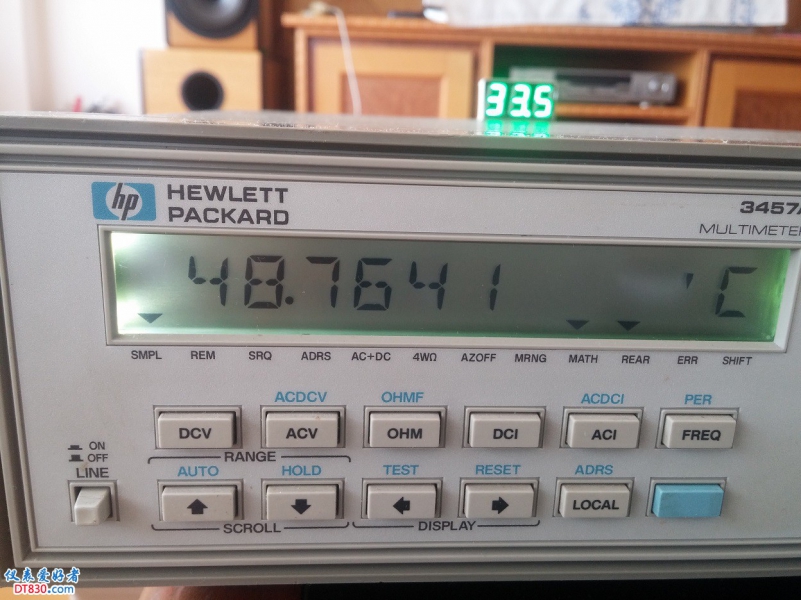

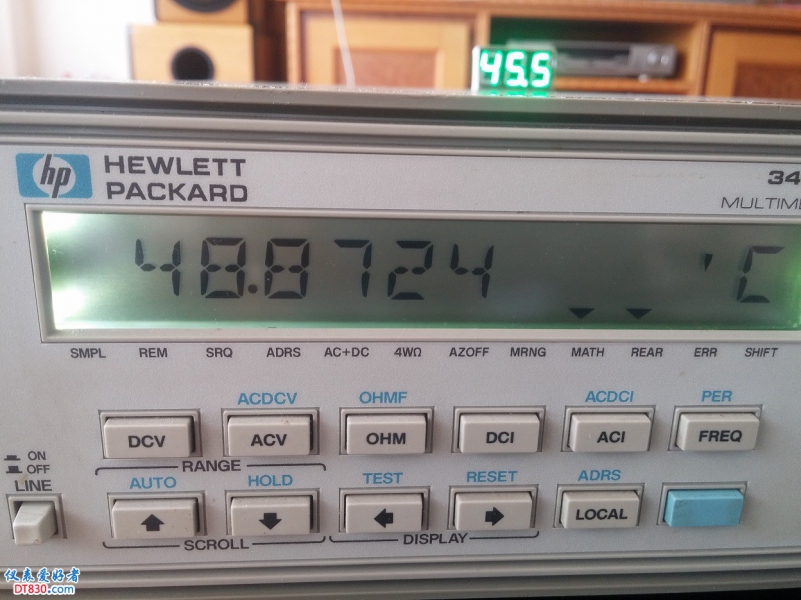

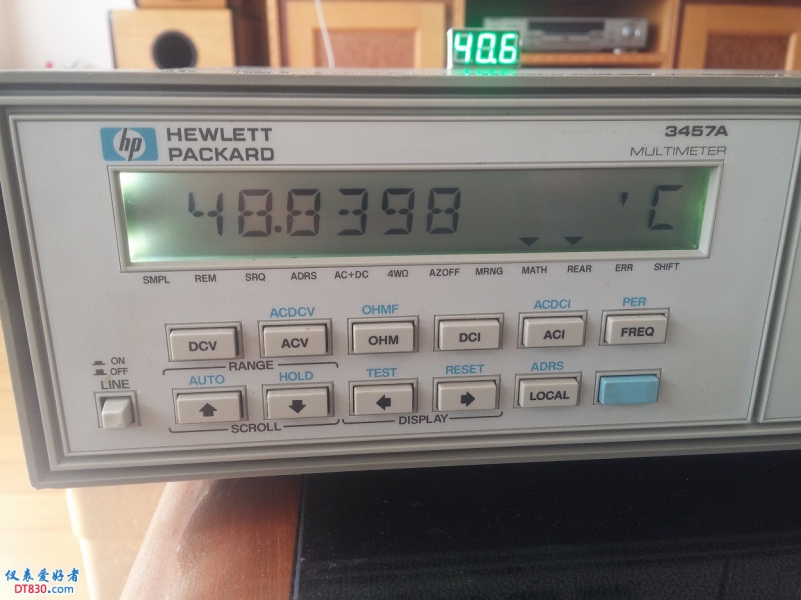

      现发几张图，有罐体图，测试图，和保温箱内图。保温箱内的红色泡沫上的黑色体是温度探头，红色体是控温探头，罐内的温度探头连接到台表上，箱内温度（即黑色探头）显示在台表上面的绿色数码管便是。











43545 · 发表于 2017-11-1 16:40:26

恒温还得加热？还得有精度高的测温装置，控制装置。
整体使用时就得上电加热，是这样吧。

wgsd · 发表于 2017-11-1 17:14:49

43545 发表于 2017-11-1 16:40
恒温还得加热？还得有精度高的测温装置，控制装置。
整体使用时就得上电加热，是这样吧。 ...

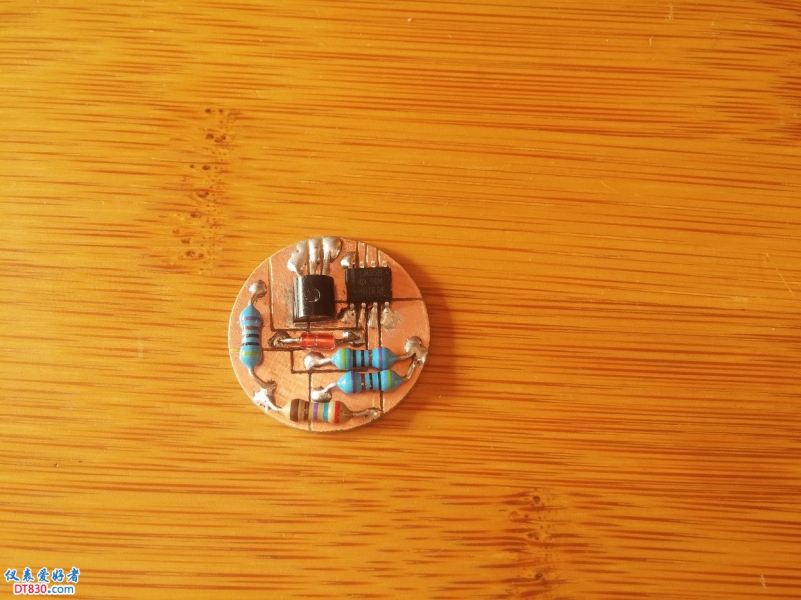

回老大，是的，那个圆电路板就是加热控制的。

43545 · 发表于 2017-11-1 17:17:31

wgsd 发表于 2017-11-1 17:14
回老大，是的，那个圆电路板就是加热控制的。

如何保证温度的精度呢？？

wgsd · 发表于 2017-11-1 17:27:51

这个要靠恒温控制，就是那个控温电路，一般会有几度漂移（包括商品恒温晶振），即随温度升高恒温也会升点，不过要求高了就的进行温度补偿调试，很费时间的，或者干脆上双恒温槽。

43545 · 发表于 2017-11-1 17:48:29

wgsd 发表于 2017-11-1 17:27
这个要靠恒温控制，就是那个控温电路，一般会有几度漂移（包括商品恒温晶振），即随温度升高恒温也会升点， ...

我就想说，高精度测温仪有么？？如何保证温度准确。

wgsd · 发表于 2017-11-1 17:50:15

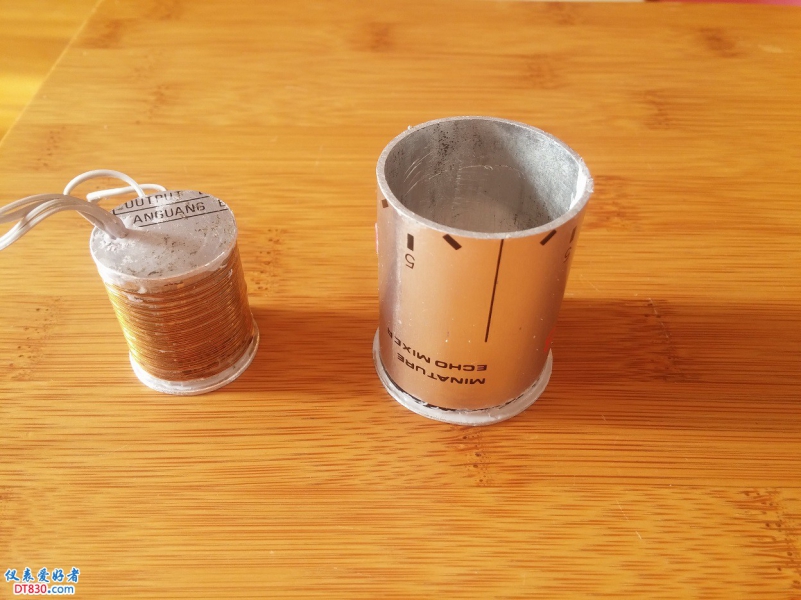

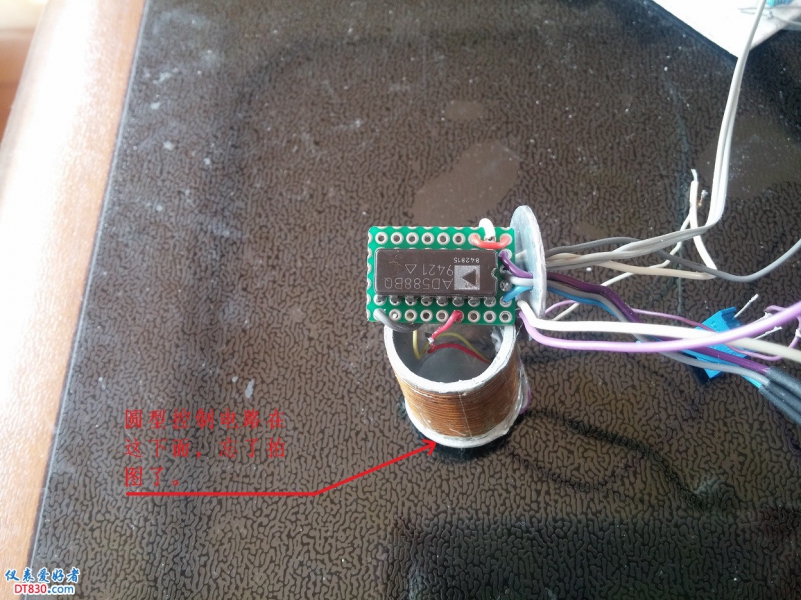

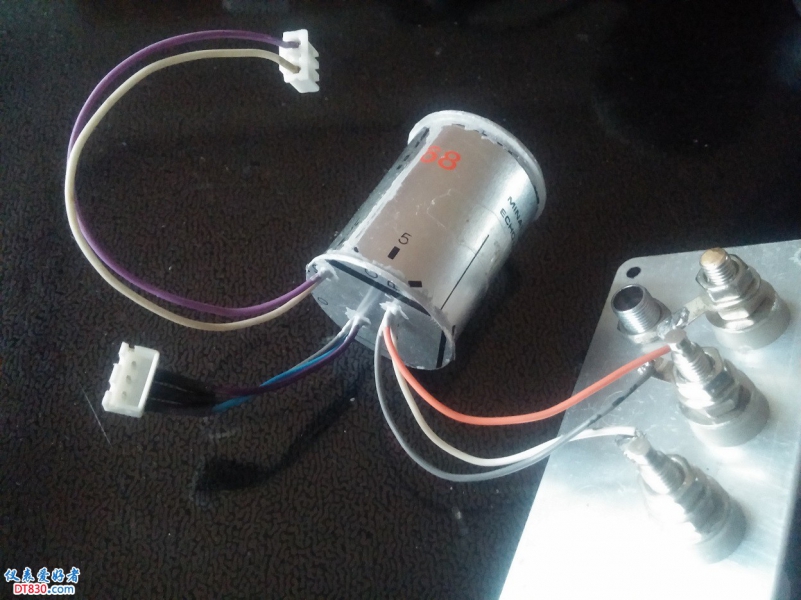

补几张装配图。这是提前动迁了。




wgsd · 发表于 2017-11-1 17:59:17

保温箱温度靠的是DS18B20检测，精度0.5度。
罐内温度就只能靠3457A了，温度精度不重要，重要的是温度稳定度，3457A目前显示0.01度很稳，后面的几位会来回变动的。

43545 · 发表于 2017-11-1 19:41:43

wgsd 发表于 2017-11-1 17:59
保温箱温度靠的是DS18B20检测，精度0.5度。
罐内温度就只能靠3457A了，温度精度不重要，重要的是温度稳定度 ...

恩，这个制作成本高啊

lqzhang03 · 发表于 2017-11-2 16:54:52

来个电路图吧。
