温度采集卡

wgsd · 发表于 2021-5-27 09:00:57

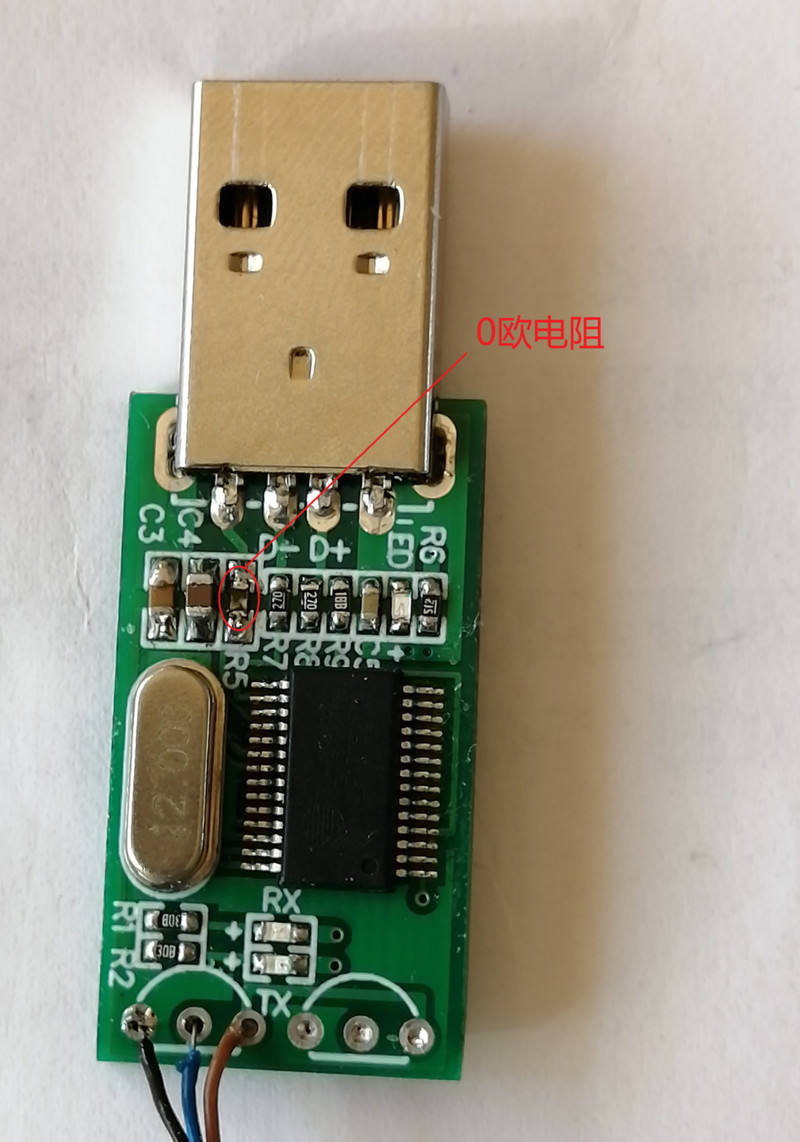

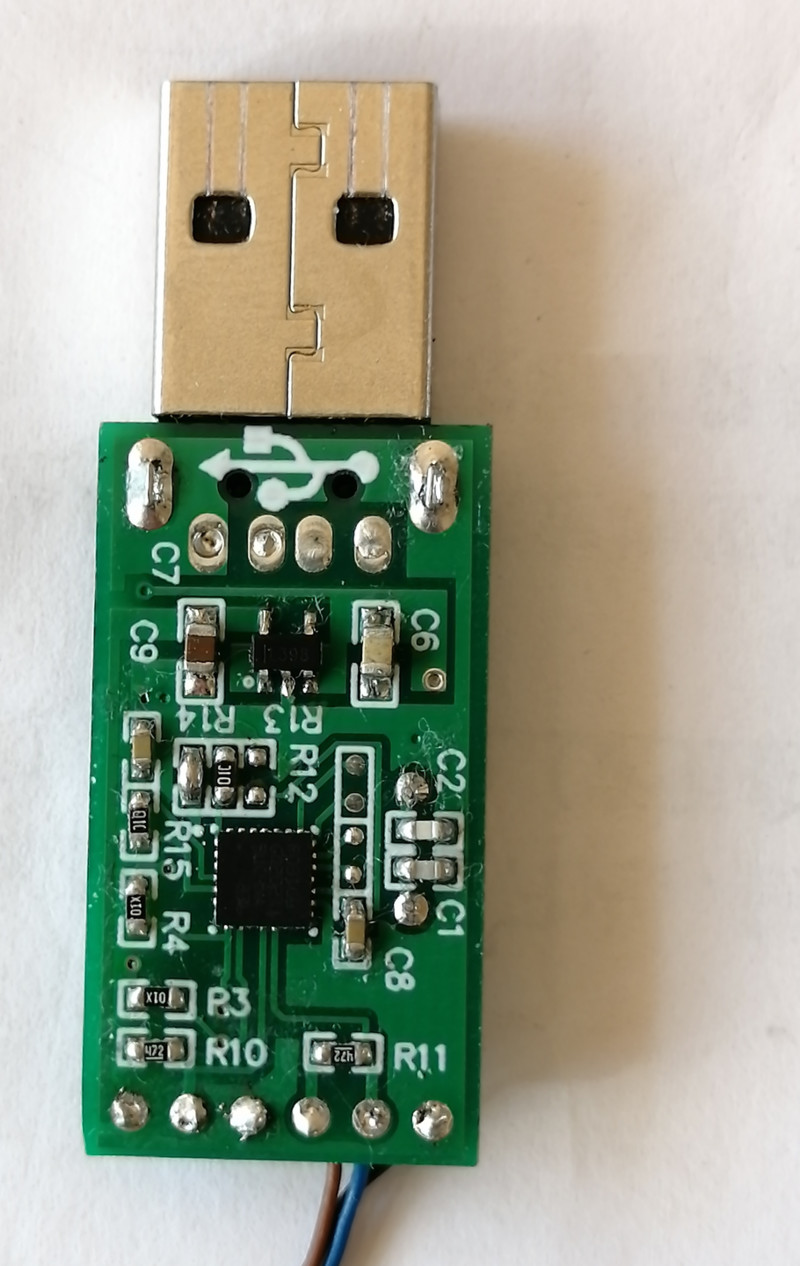

昨天，在插电脑U口的单片机下载头时，手碰了一下插口上的裸体温度采集卡，瞬间温度采集卡的指示灯不亮了，电脑的采集曲线也停了，重新插拔几次都没用，心想也没感觉有电击的刺激啊（静电），难不成真的坏了。经仔细测量，发现电压入口处的一个0欧电阻不通了。既然电阻损坏了，芯片能否幸免呢。测量线路阻抗，挺大，没有短路迹象。顺手在，旧手机板上找了个0欧电阻，体积比原先的小一半，换上试试。插上电脑，哈哈，好了。附上两张图，图中红圈中的0欧电阻是后换上的，换下的电阻还没留影就扔垃圾桶了。

HD123 · 发表于 2021-5-27 10:30:53

那是保险电阻

wgsd · 发表于 2021-5-27 10:51:06

HD123 发表于 2021-5-27 10:30
那是保险电阻

除了保险之外呢？

hc061218 · 发表于 2021-5-27 12:07:27

运气不错

wgsd · 发表于 2021-5-27 12:13:09

hc061218 发表于 2021-5-27 12:07
运气不错

零阻值不可少

HD123 · 发表于 2021-5-27 13:27:18

wgsd 发表于 2021-5-27 10:51
除了保险之外呢？

就起个保护作用，你焊锡联通一样工作，只是没保护了！

勇闯沙滩 · 发表于 2021-5-27 15:24:52

谢谢分享，学习了。

wgsd · 发表于 2021-5-27 16:34:09

HD123 发表于 2021-5-27 13:27
就起个保护作用，你焊锡联通一样工作，只是没保护了！

还有一个作用很长用，过桥。

HD123 · 发表于 2021-5-27 19:01:27

wgsd 发表于 2021-5-27 16:34
还有一个作用很长用，过桥。

这个0欧电阻实际上就是个保险管，也是有功率瓦数的，从体积上能看出来，但是不是真正意义上的0欧，就像保险管一样，也有电阻值，但是不一定的阻值

wgh1027 · 发表于 2021-5-27 21:16:22

谢谢分享
