DIY开关电源测试器

勇闯沙滩 · 发表于 2021-6-19 13:04:47

经常修理开关电源，以前做了个测试器：就是在小插排上安个灯泡座很简单，但是实用必须有。这回做的灯泡是用小尾60W的，装在盒里不占地方；还增加了电源指示灯，最重要用了10C的1P空开加双控开关，通过开关可变换220V直插功能，有短路空开断开，以免总电源跳闸。

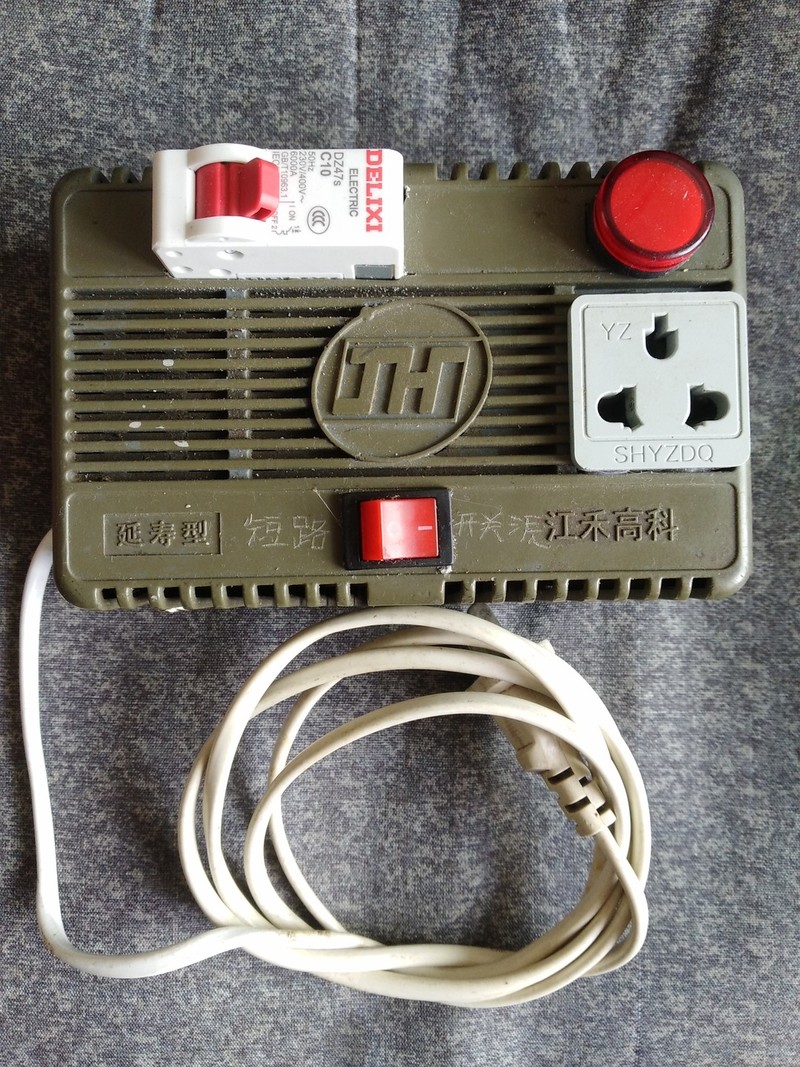

用电动车充电器盒做的测试器。

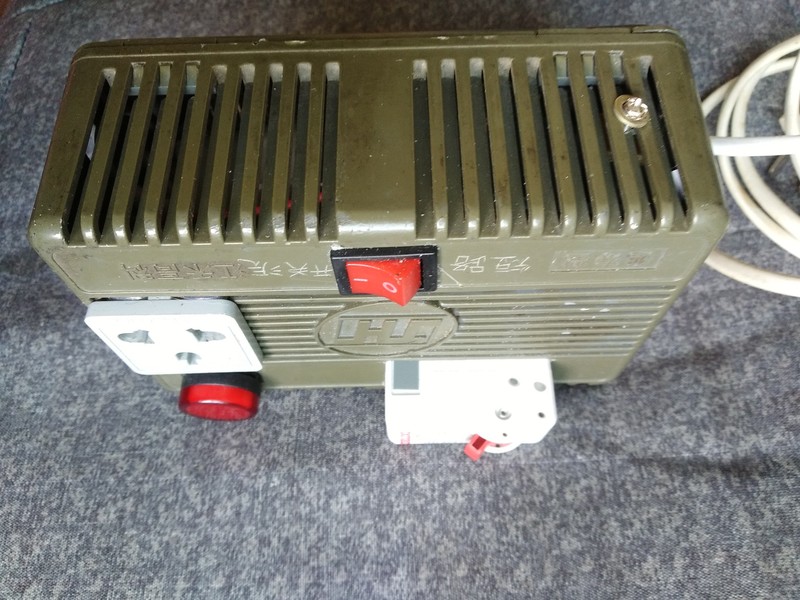

侧面。

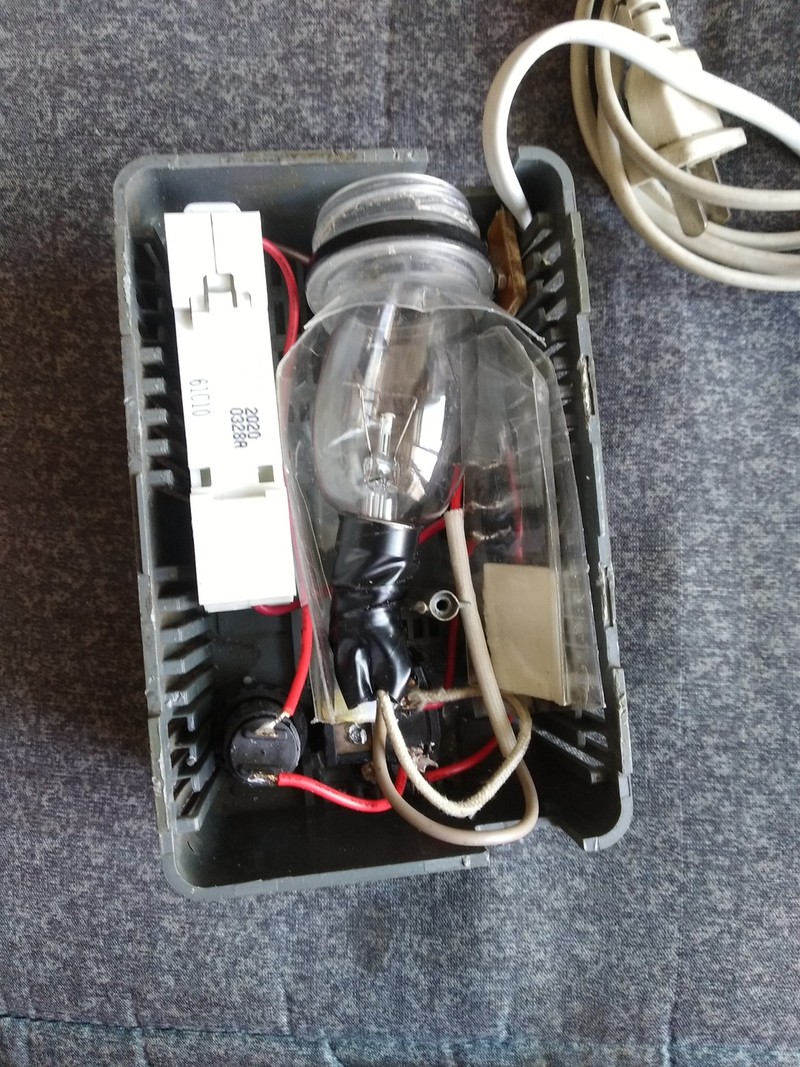

拆开里面。

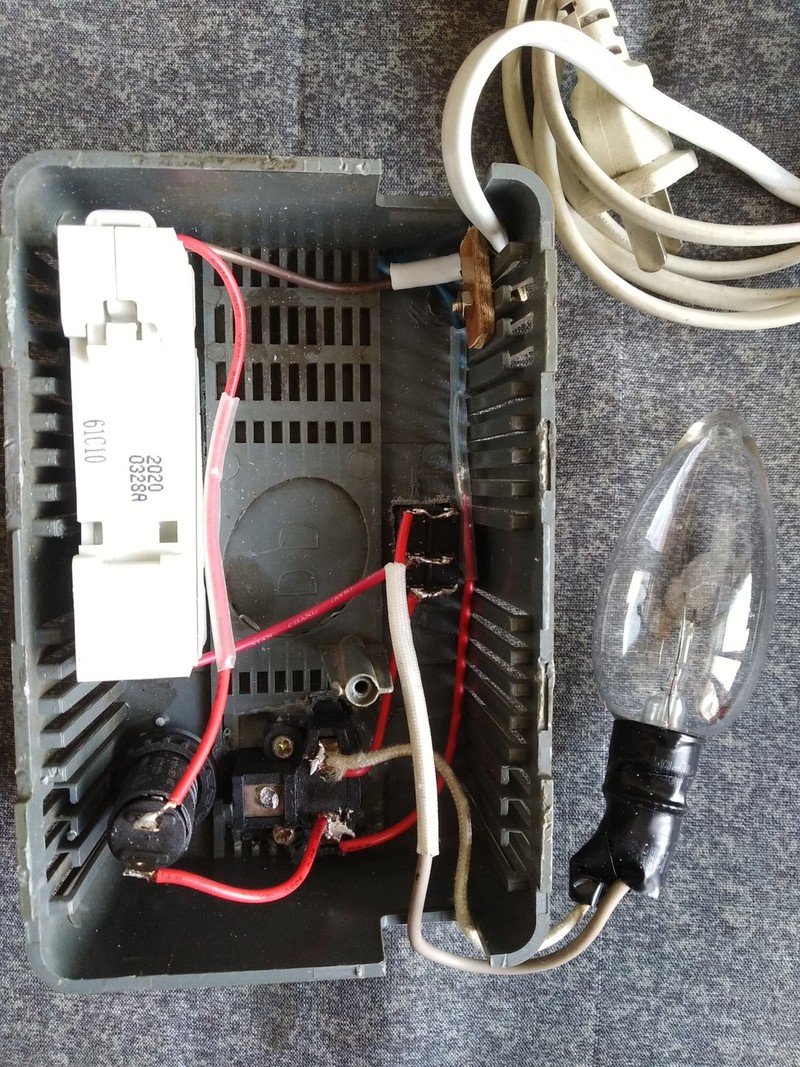

拿出来灯泡一目了然。

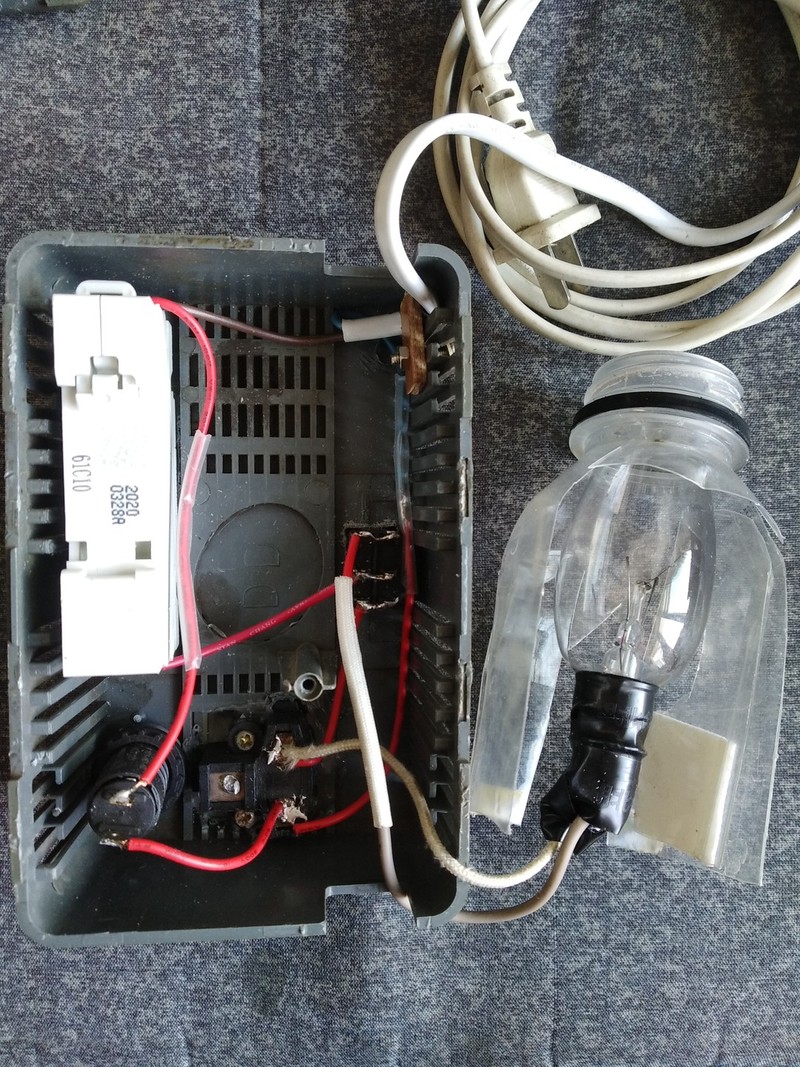

放在里面灯泡用水瓶剪开固定。

散淡021 · 发表于 2021-6-19 18:02:47

本帖最后由散淡021 于 2021-6-19 18:05 编辑

谢谢分享！

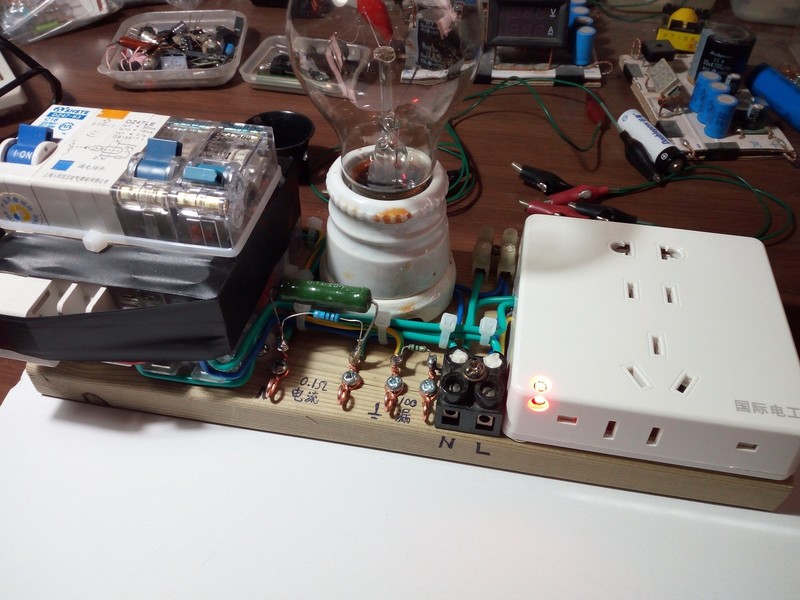

最好下次再做时加个漏保，毕竟我们是维修用（要带电测试）

60W灯泡一般电源只能试空载。

勇闯沙滩 · 发表于 2021-6-19 19:24:49

散淡021 发表于 2021-6-19 18:02
谢谢分享！

最好下次再做时加个漏保，毕竟我们是维修用（要带电测试）

谢谢分享。
你这个功能很多，加漏保更实用，以后逐步改进。

星星123 · 发表于 2021-6-19 19:48:29

灯泡放里面，建议做个灯泡全点亮状态下的散热测试，万一做测试时有急事外出没断电呢

wgh1027 · 发表于 2021-6-19 21:26:35

传说中的维修神器

wgh1027 · 发表于 2021-6-19 21:27:07

谢谢分享

wgh1027 · 发表于 2021-6-19 21:27:45

星星123 发表于 2021-6-19 19:48
灯泡放里面，建议做个灯泡全点亮状态下的散热测试，万一做测试时有急事外出没断电呢 ...

哈哈，这个确实是个问题。

勇闯沙滩 · 发表于 2021-6-20 06:07:56

星星123 发表于 2021-6-19 19:48
灯泡放里面，建议做个灯泡全点亮状态下的散热测试，万一做测试时有急事外出没断电呢 ...

这个灯泡只要点亮，就是开关电源有短路了，必须立即断电，不能再操作了。所以没有灯泡总点亮的时候。

人生涅槃 · 发表于 2021-7-4 09:49:50

散淡021 发表于 2021-6-19 18:02
谢谢分享！

最好下次再做时加个漏保，毕竟我们是维修用（要带电测试）

漂亮啊这个做的
