福禄克87VC拆机

13912217676 · 发表于 2021-6-26 19:01:44

徒弟（也是朋友）朋友送的87VC
拆机拍照。老师们看看与美版的87V有何不同？
多张照片手机上传，有点凌乱。
将就着看看吧~

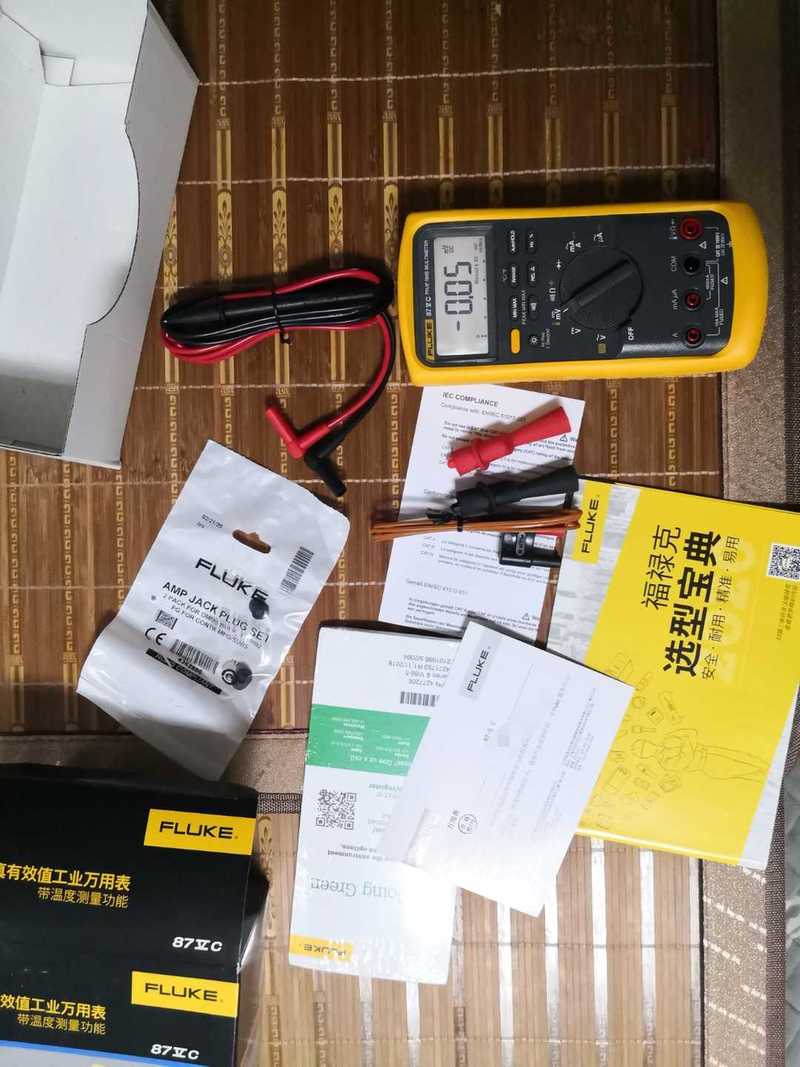

全套箱说、附件

开拆

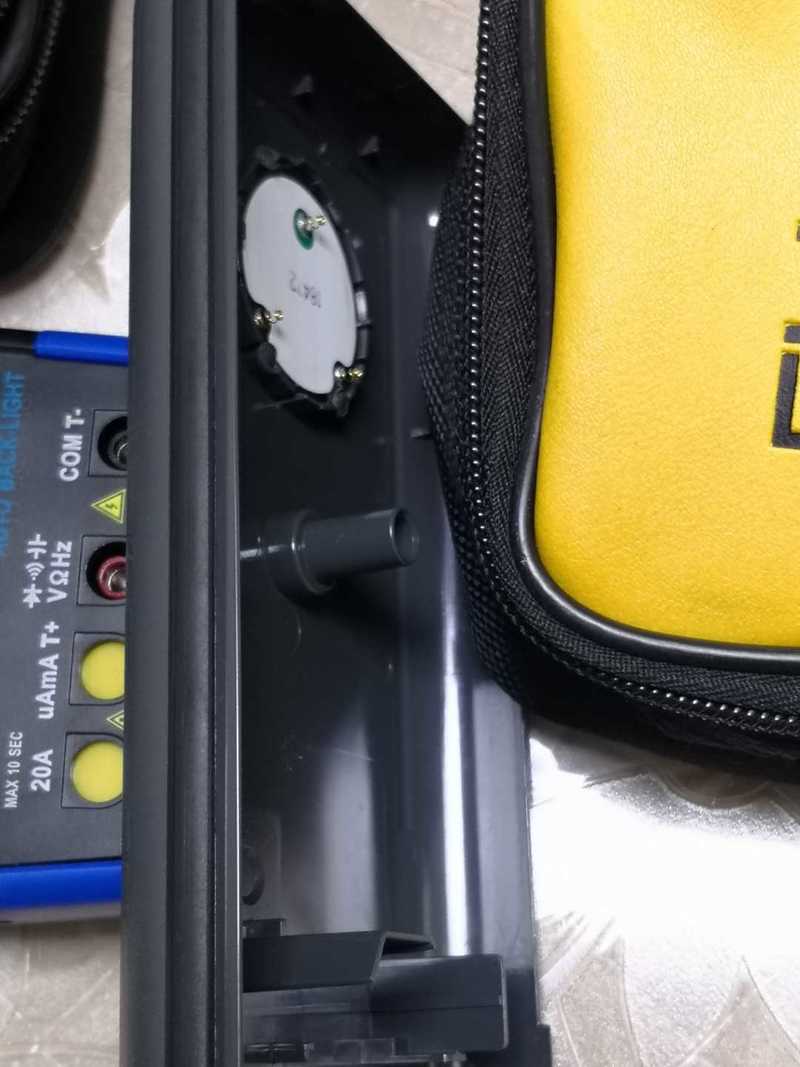

后盖有胶圈防尘

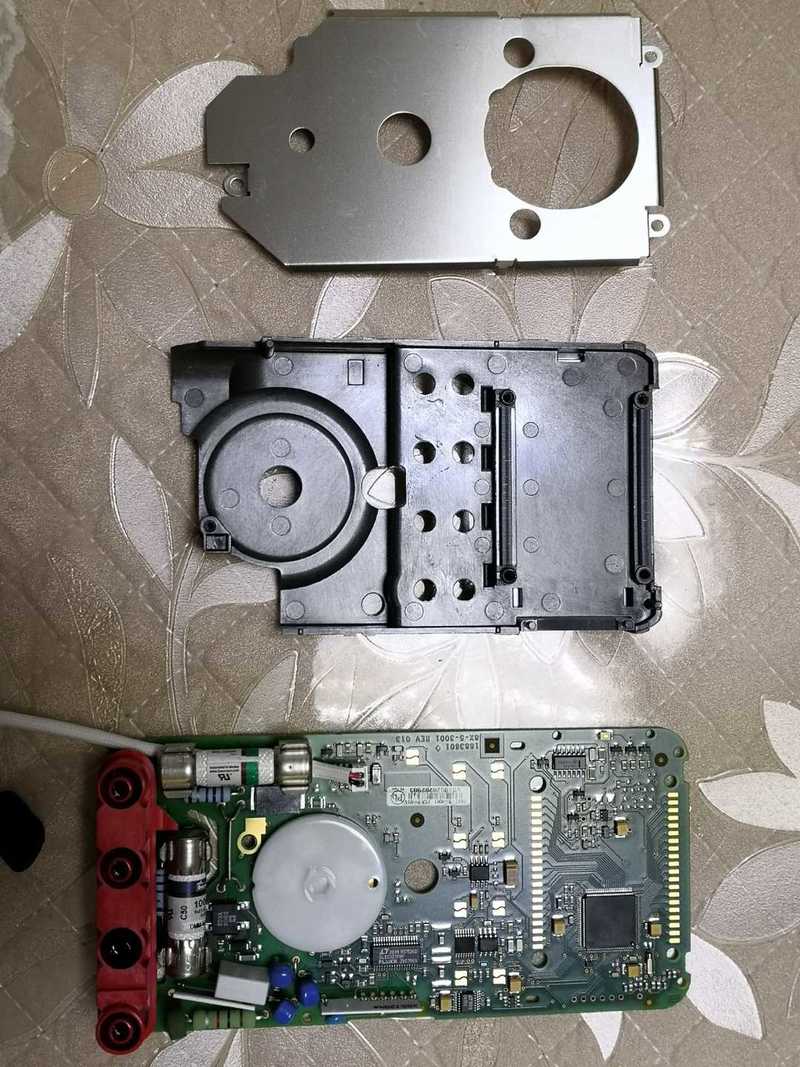

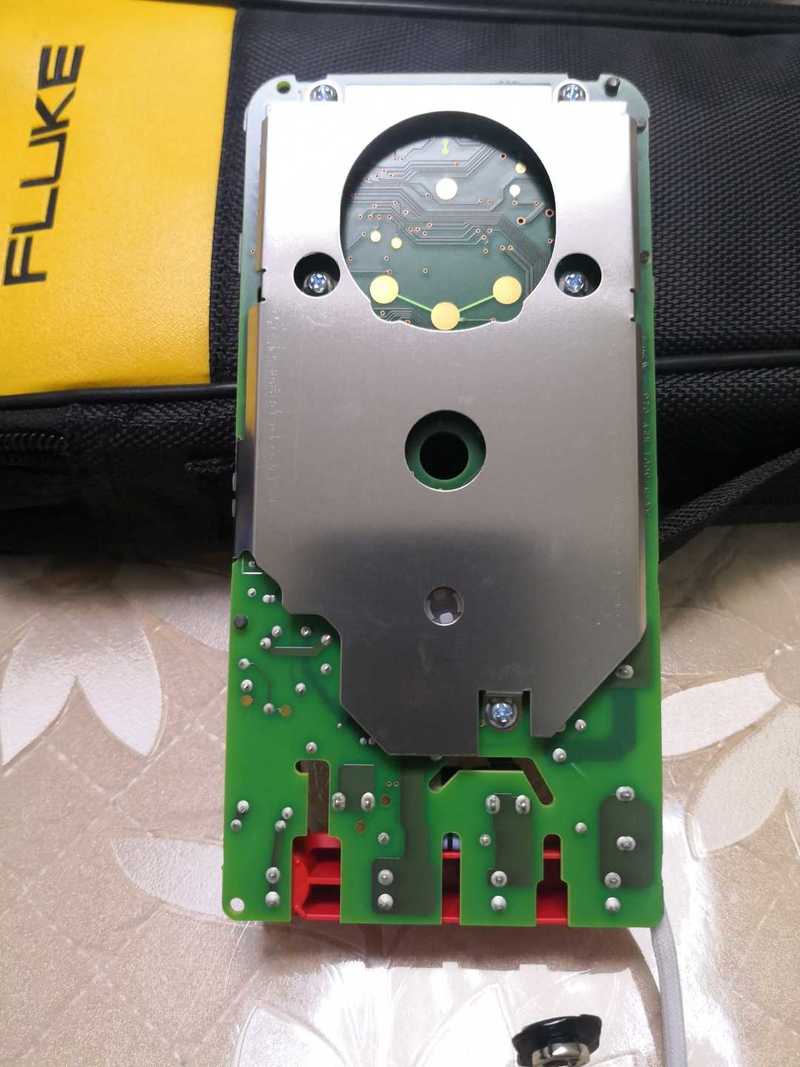

拆下屏蔽罩

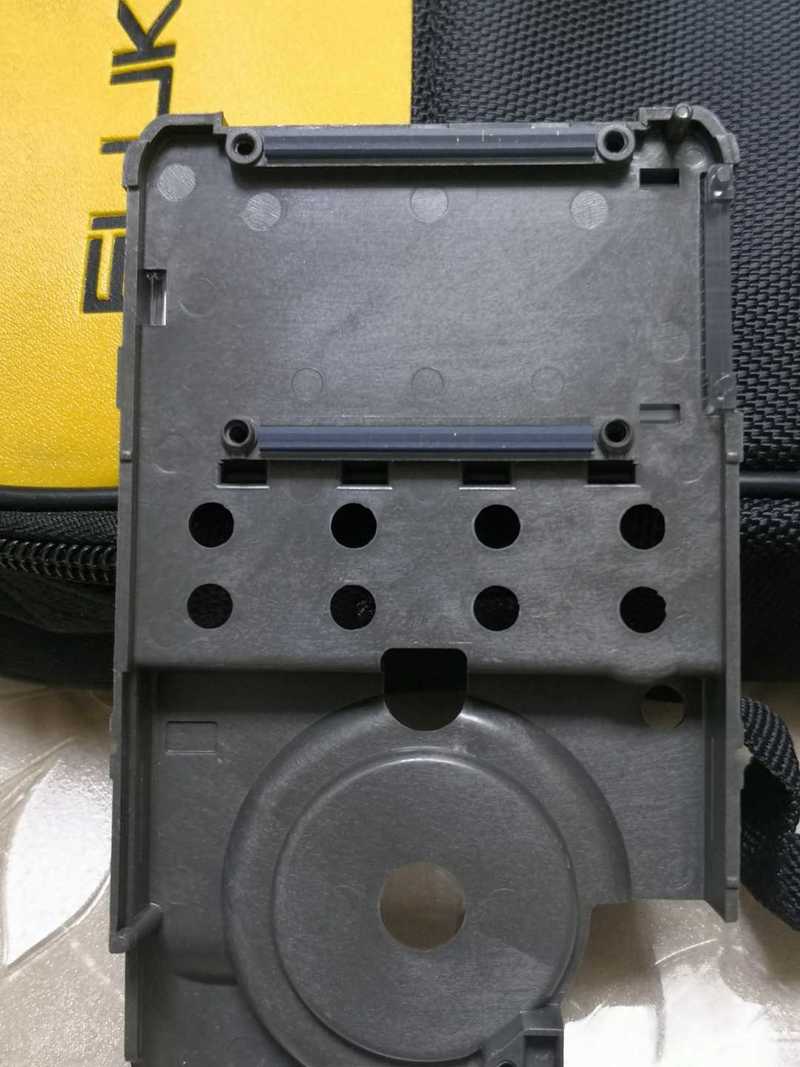

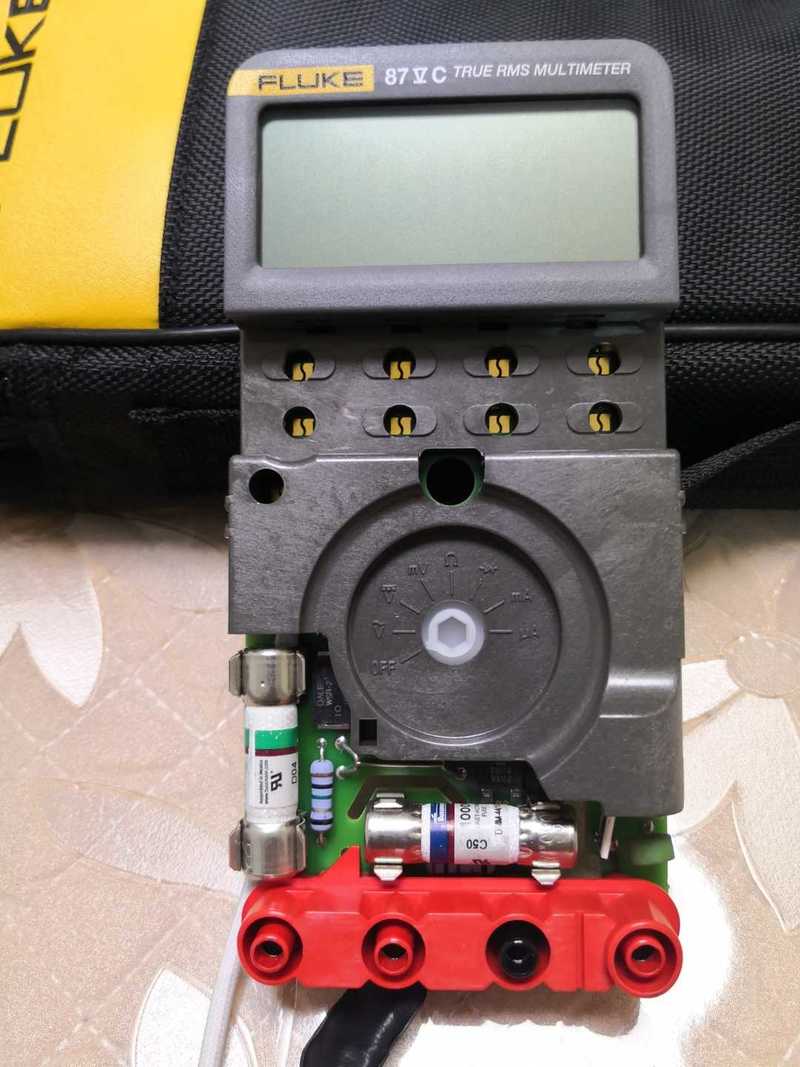

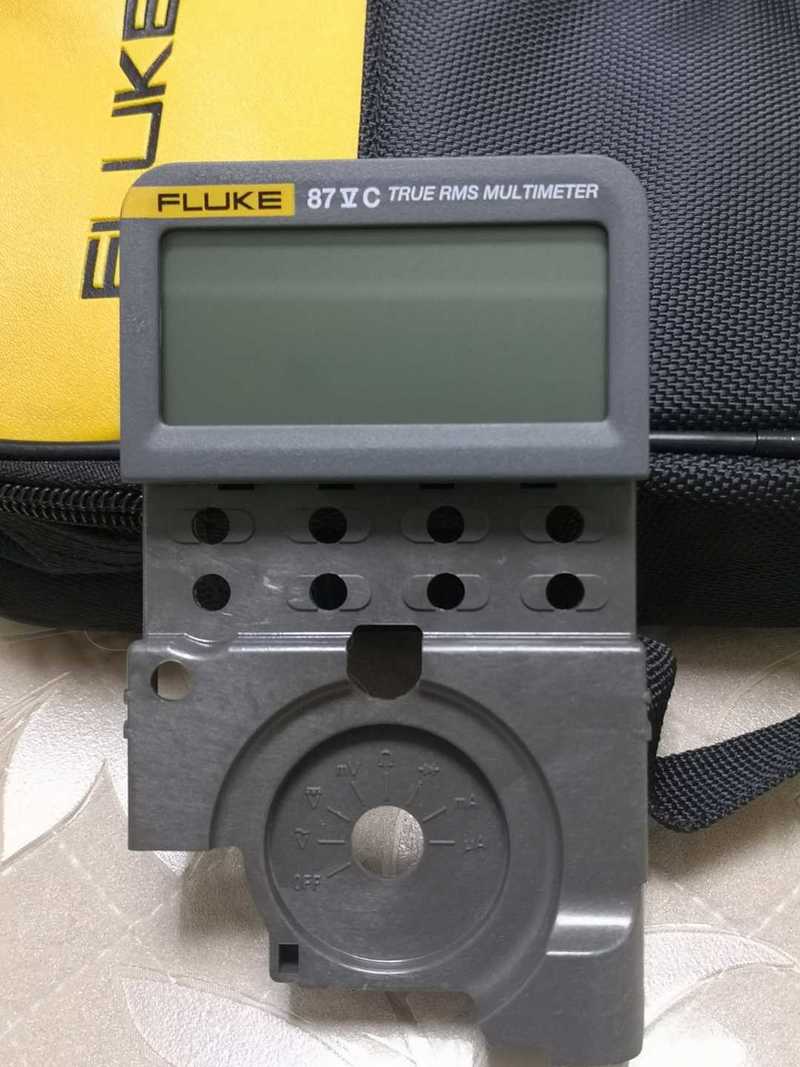

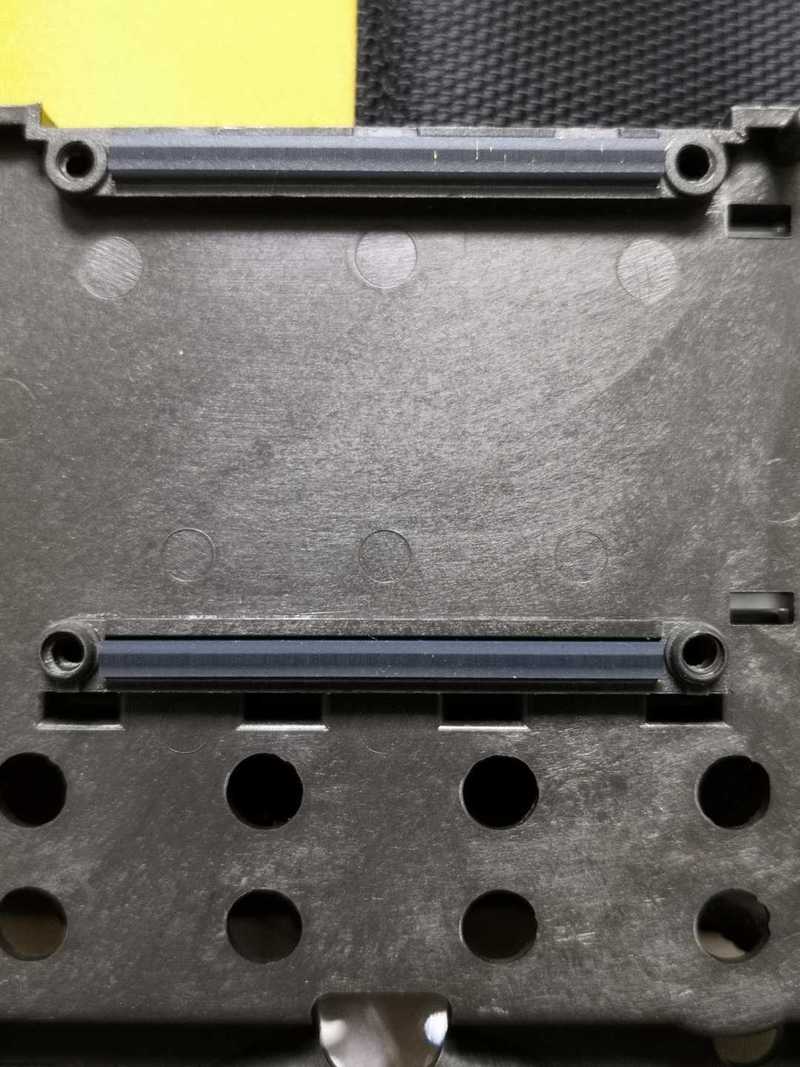

分离显示屏


导电胶上貌似有金手指的残留


13912217676 · 发表于 2021-6-26 19:07:59

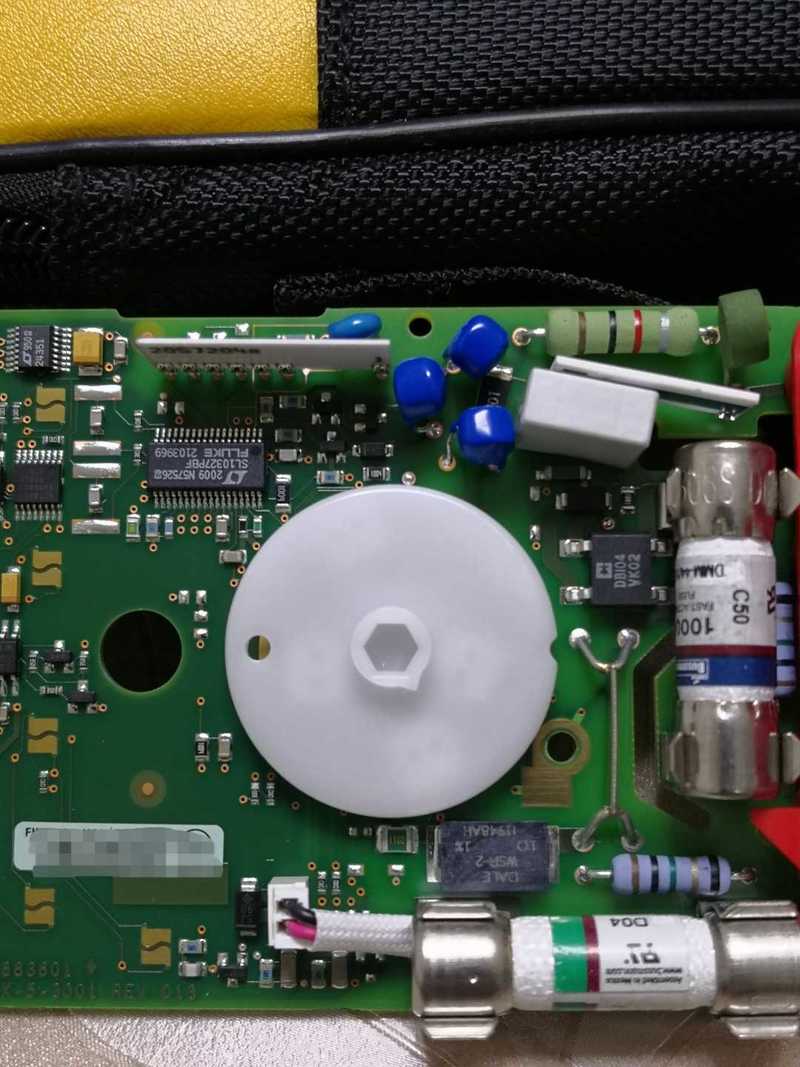

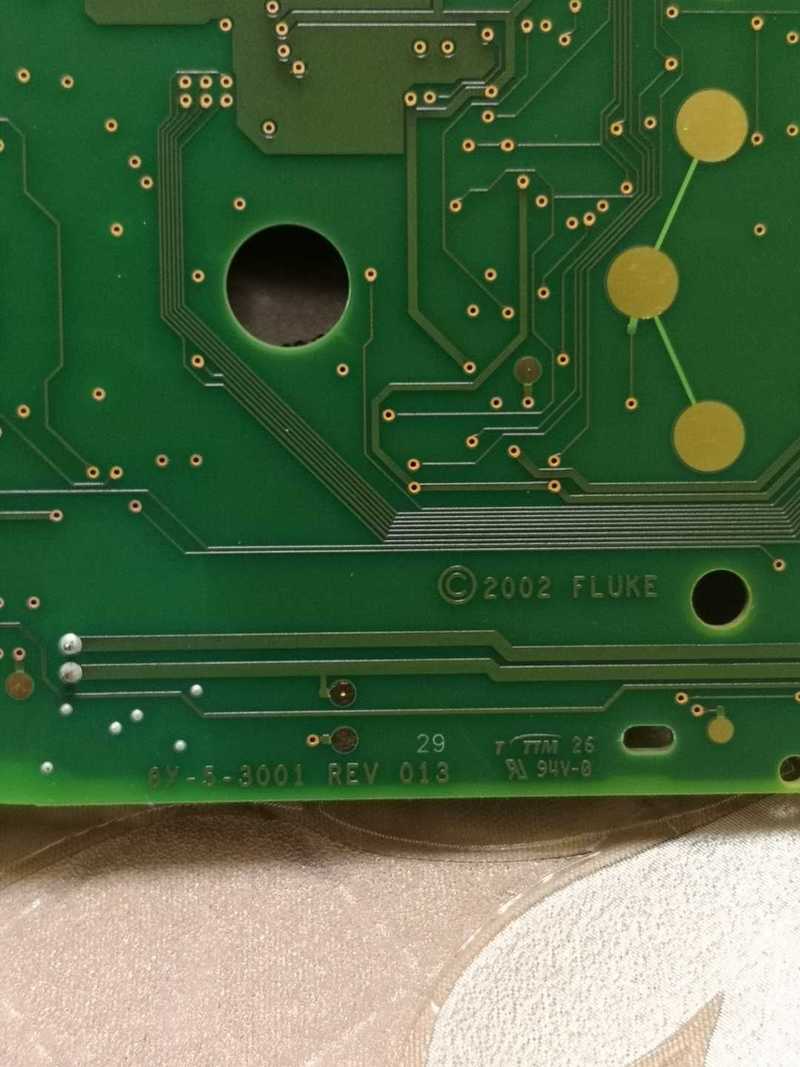

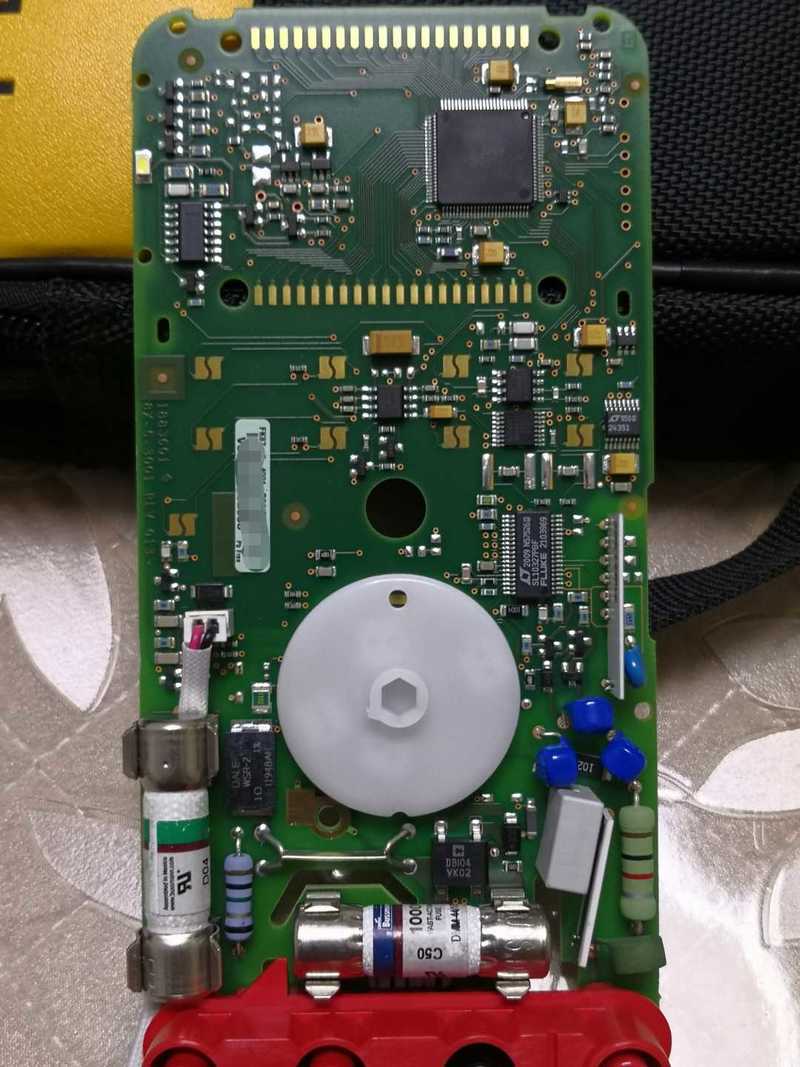

PCB板全貌

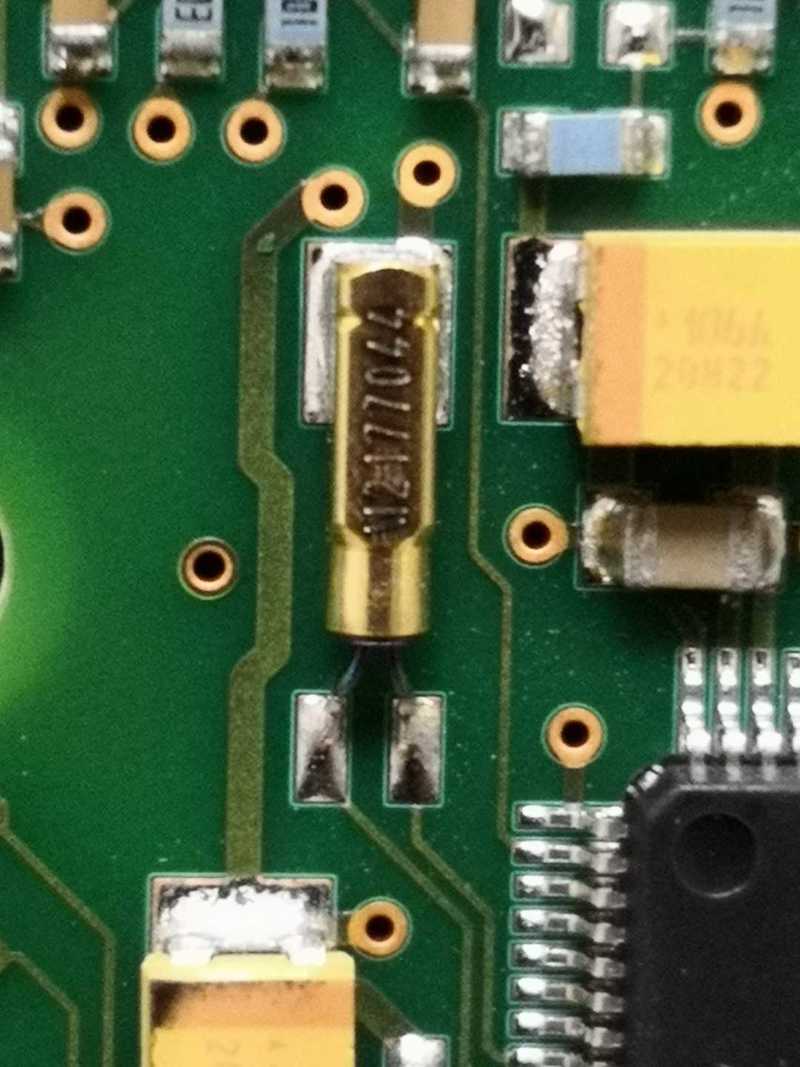

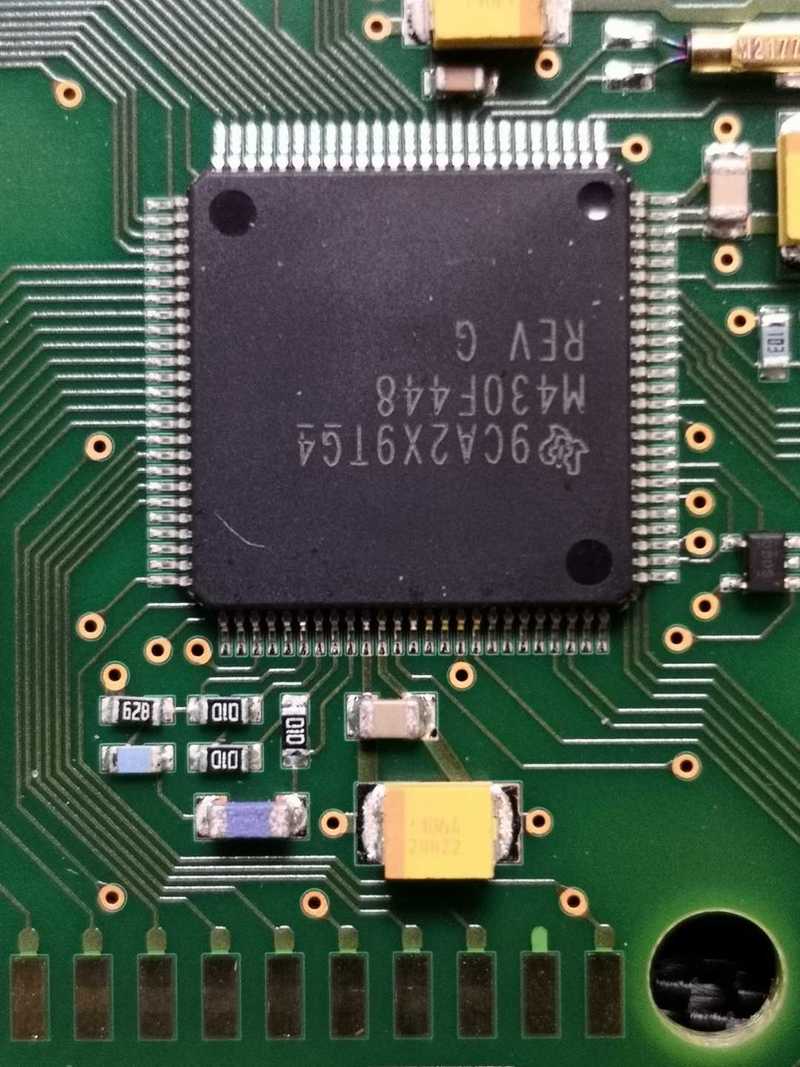

澎湃的心脏430和金针晶振

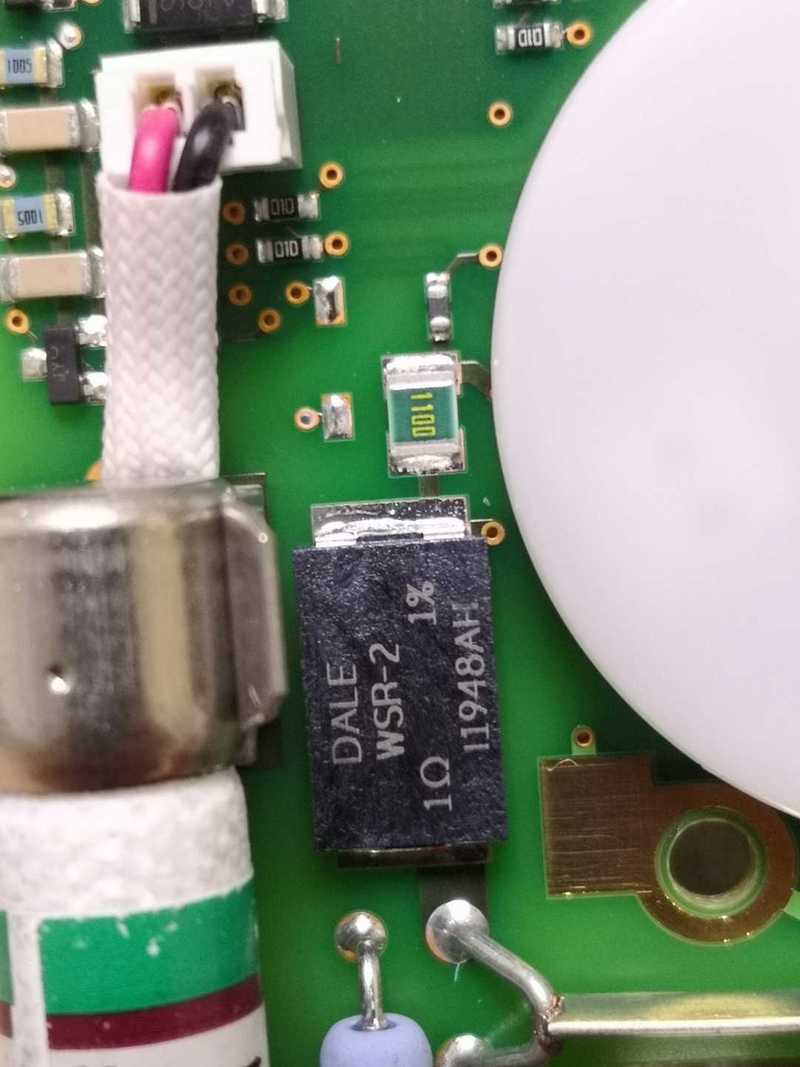

1Ω检流电阻

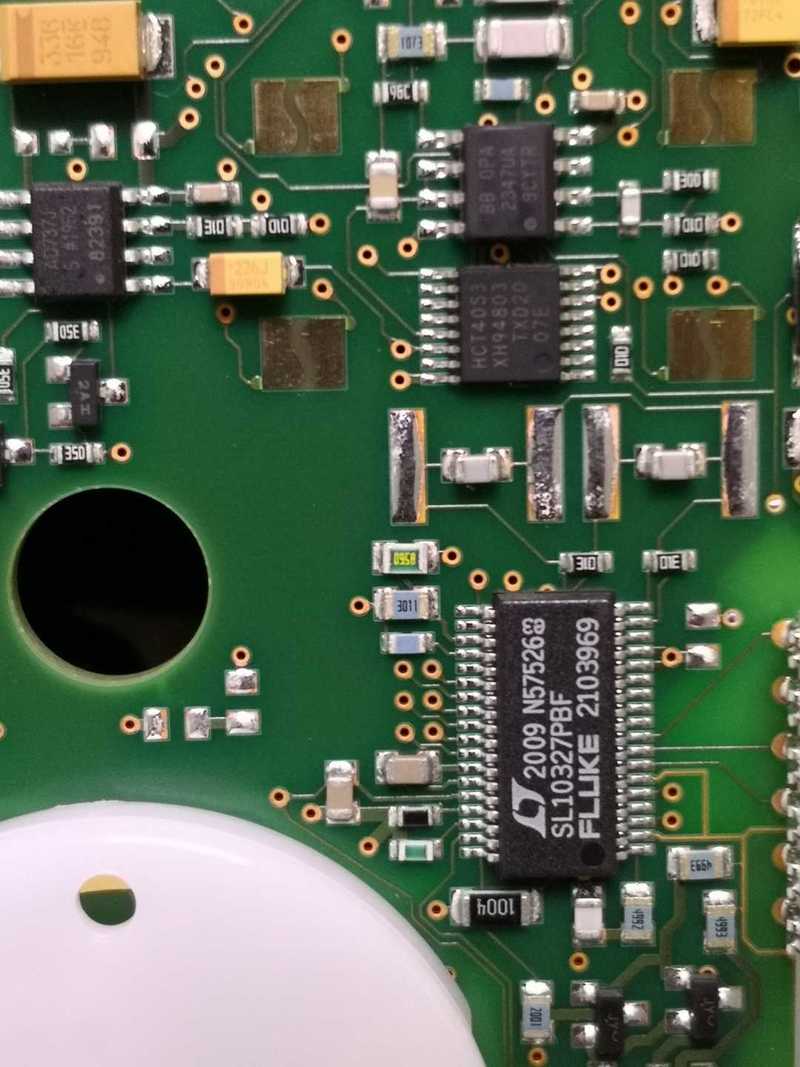

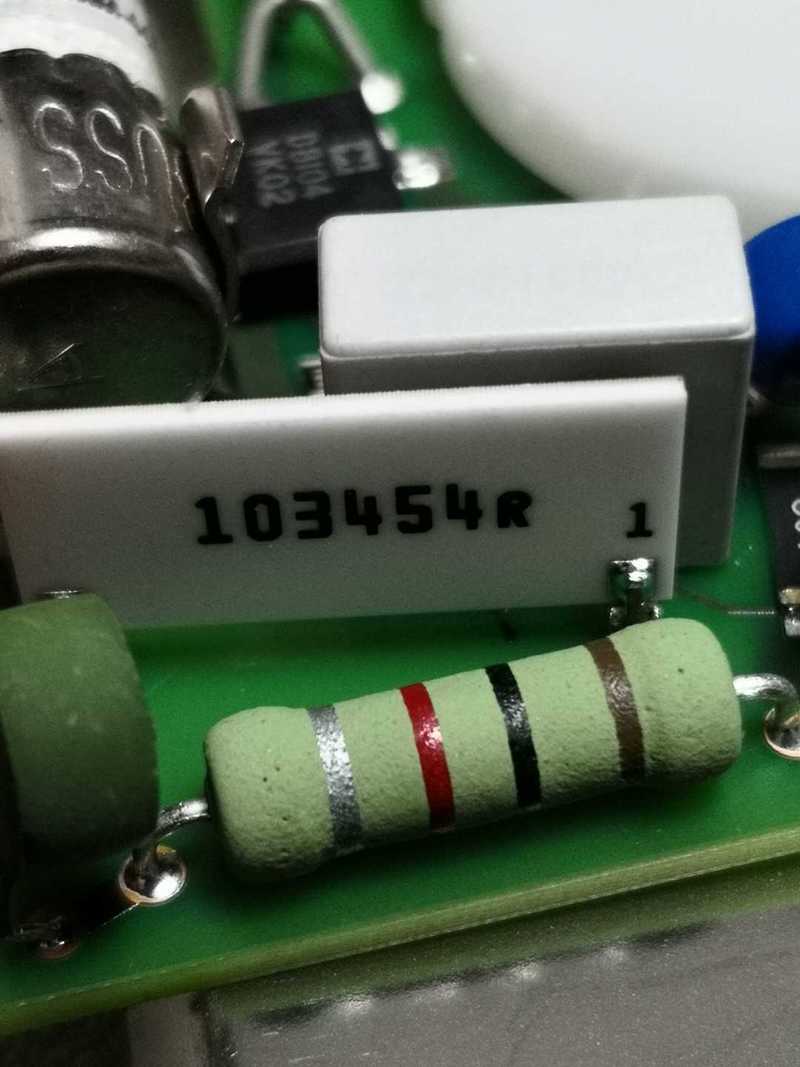

双排阻



13912217676 · 发表于 2021-6-26 19:10:44

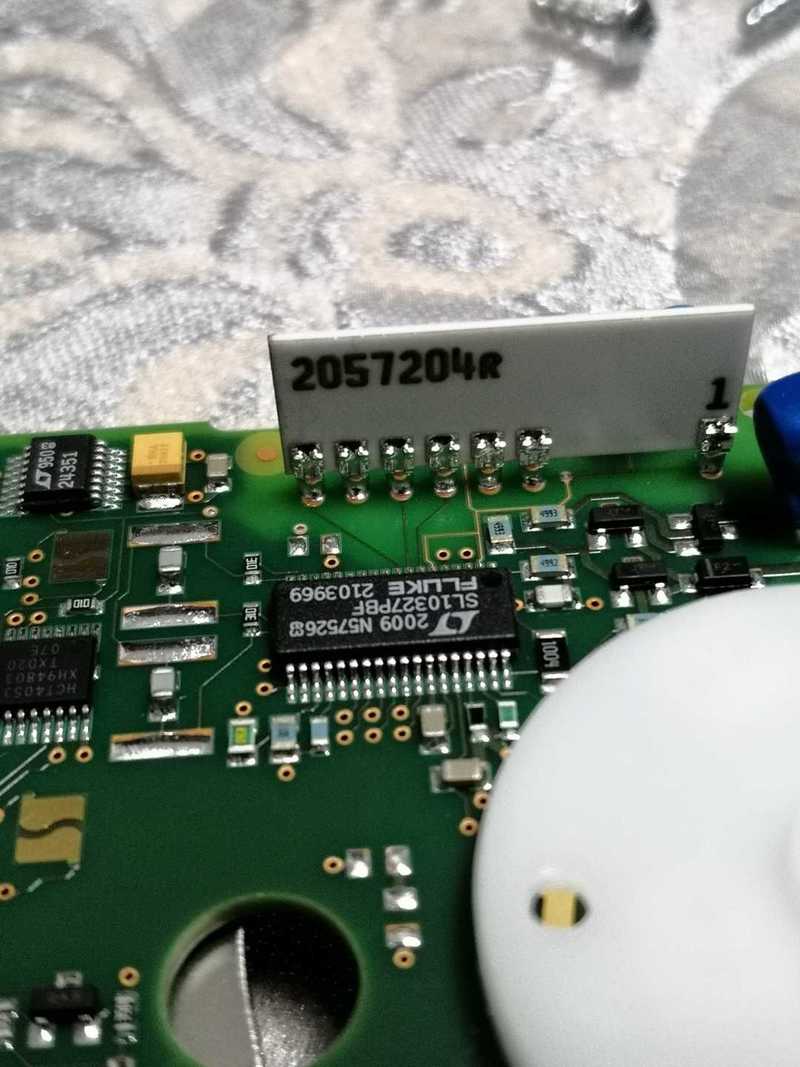

浅蓝色精密电阻

13912217676 · 发表于 2021-6-26 19:12:04





HD123 · 发表于 2021-6-26 20:02:05

不错，好板子

ksj197706 · 发表于 2021-6-26 22:03:58

做工好，

光速飞行 · 发表于 2021-6-27 00:07:01

靓嘢啊！

勇闯沙滩 · 发表于 2021-6-27 06:16:44

高端万用表用料厚实，小电阻焊的规整----人工焊的？

人生涅槃 · 发表于 2021-6-27 07:34:55

做工不错{:9002:}

wgh1027 · 发表于 2021-6-27 08:49:21

谢谢分享
