福禄克117C

13912217676 · 发表于 2021-6-29 23:39:34

福禄克117C，电工小表
2021年5月最新出厂

依然采用MSP430单片机配合凌特定制芯片LTFLK2387248为设计方案，AC频响为1KHZ

使用430单片机内置12Bit ADC做信号采样
非接触式验电功能依靠U5来实现

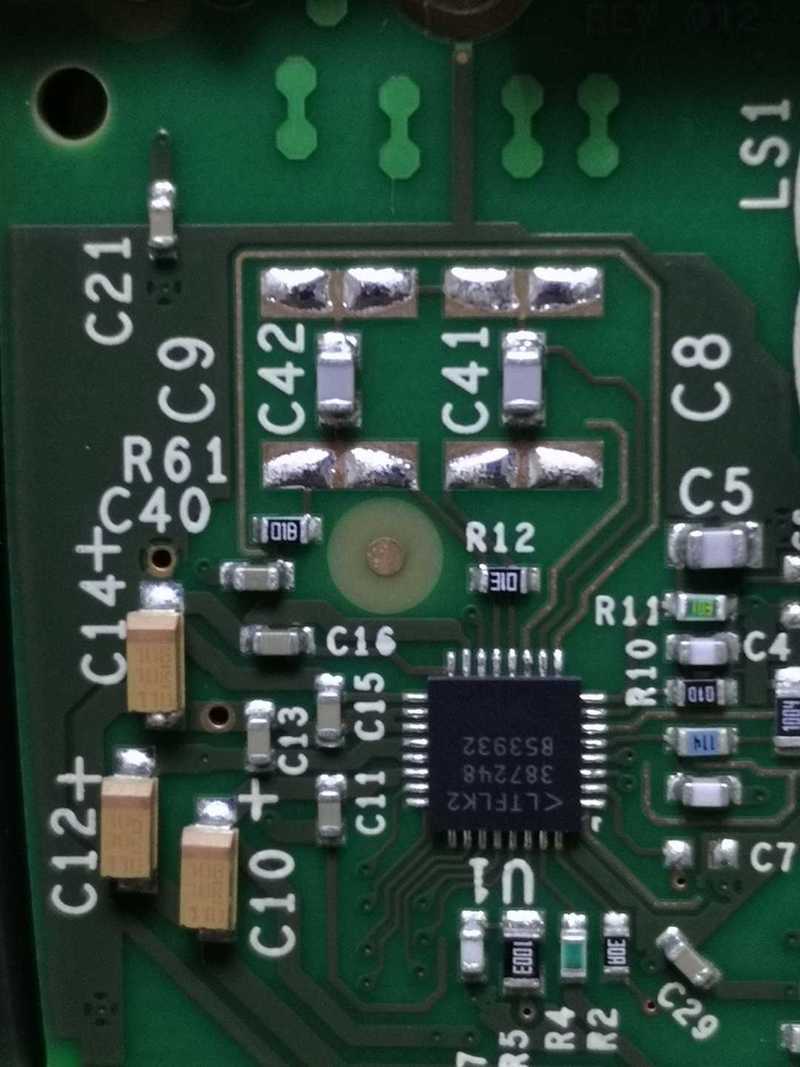

新版，灰白色贴片C41/C42

老版，千层糕电容C8/C9

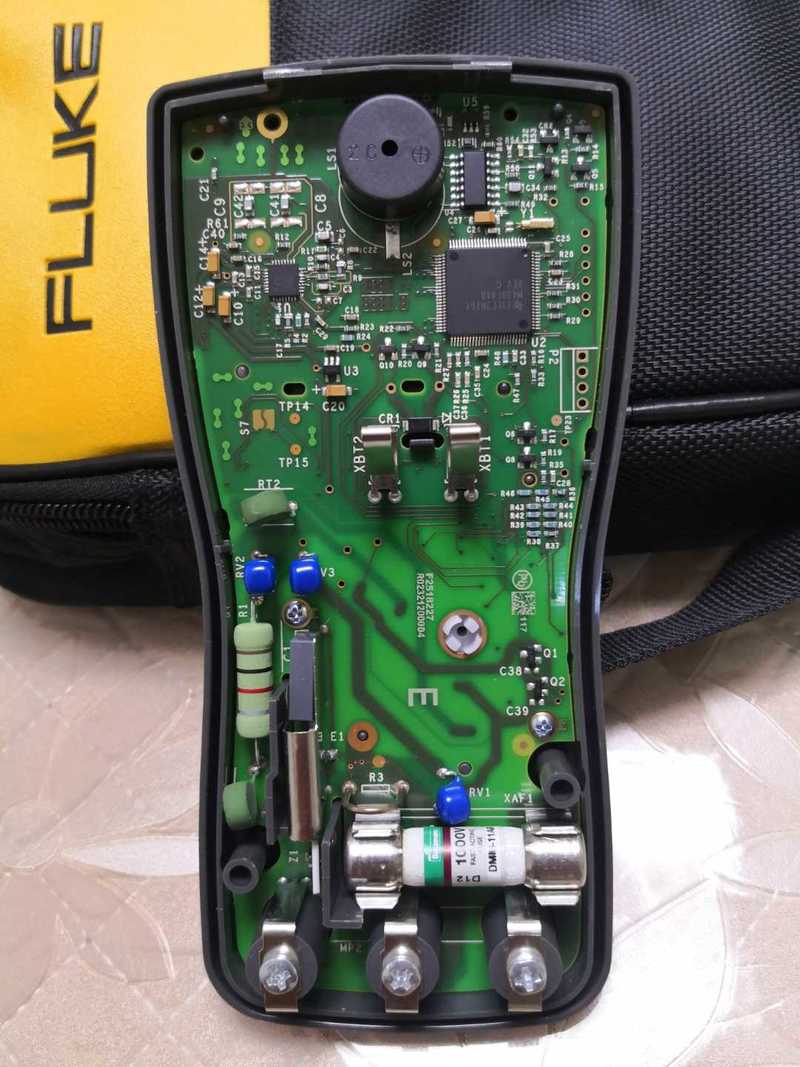

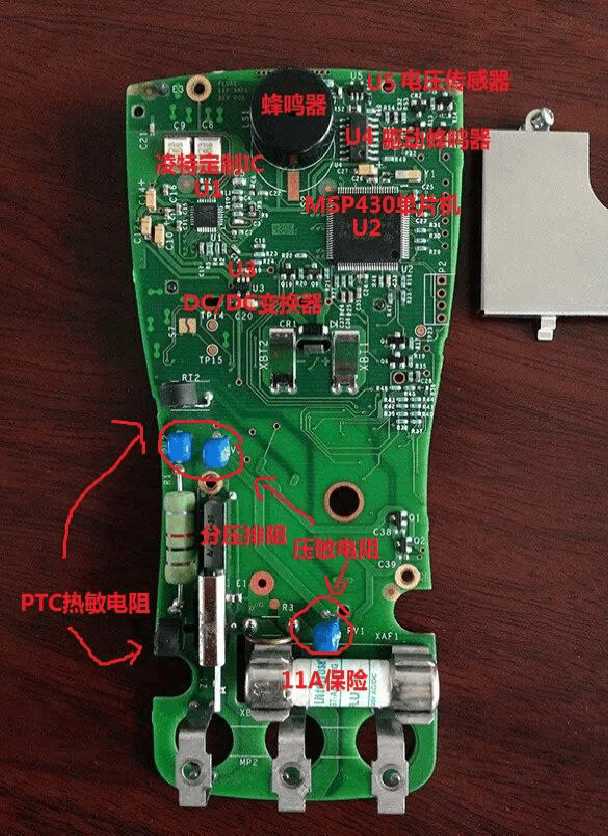

元件分布图（网络下载的）

除了2只电容不同，其他元件基本无异

福禄克定制的凌特芯片U1

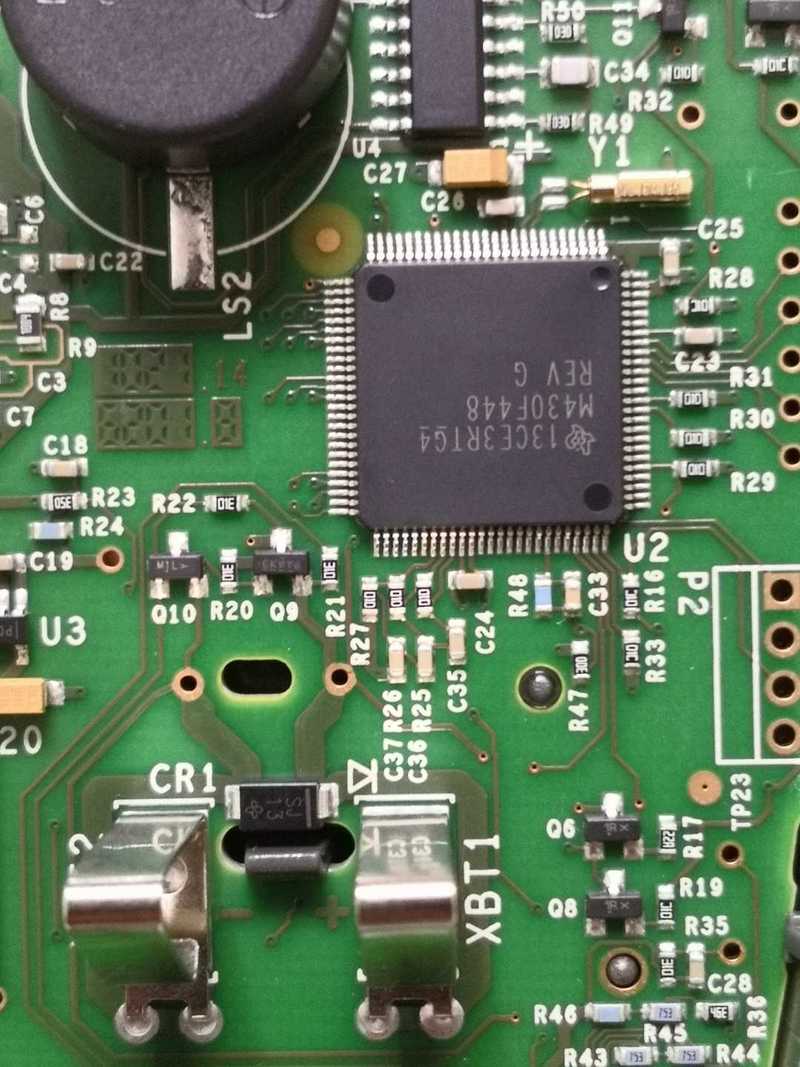

单片机M430F448芯片U2

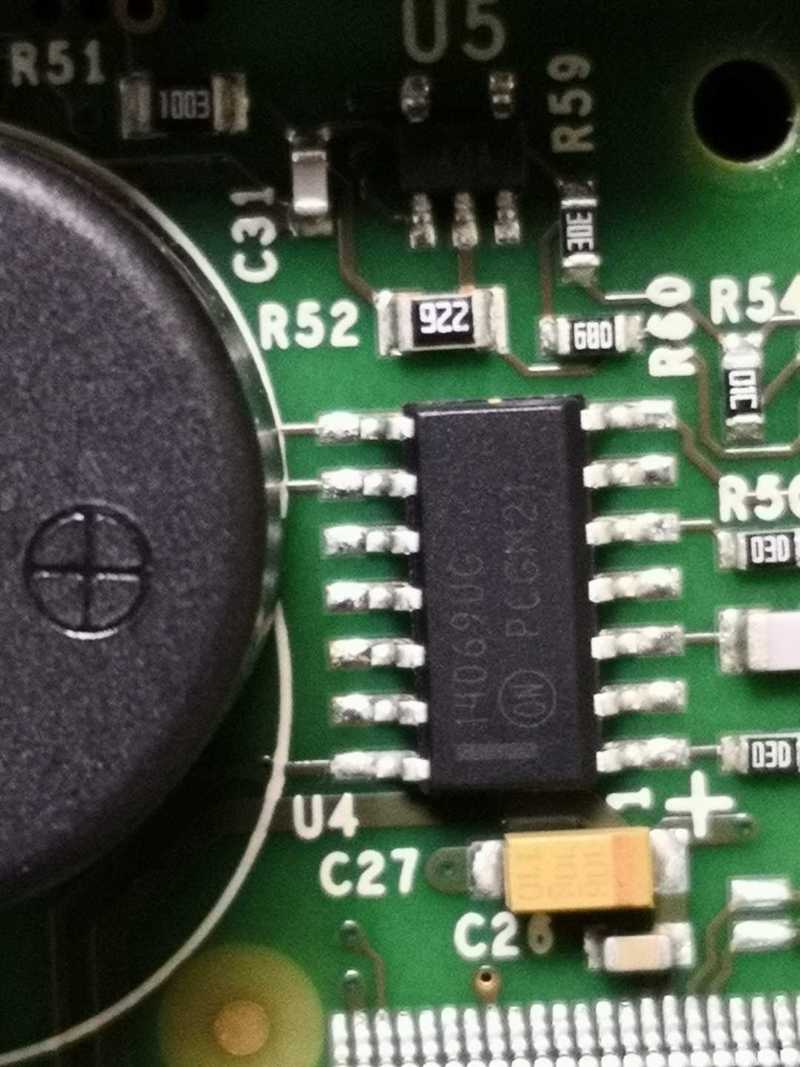

MC14069芯片负责驱动

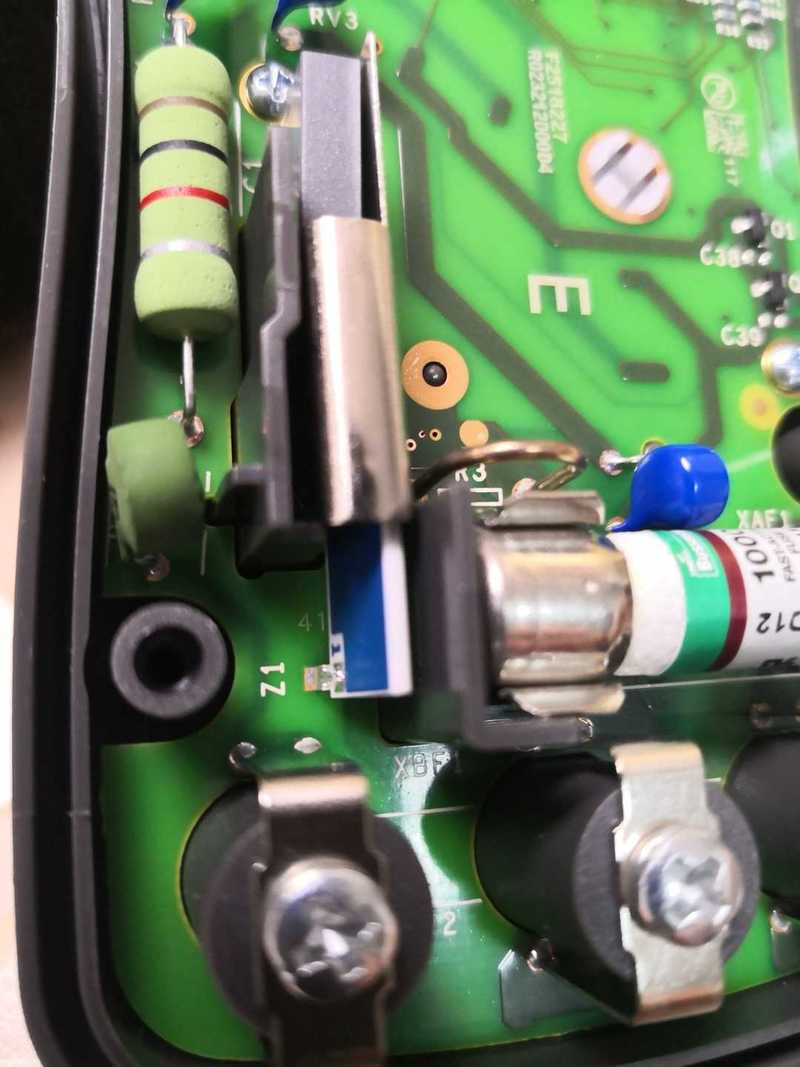

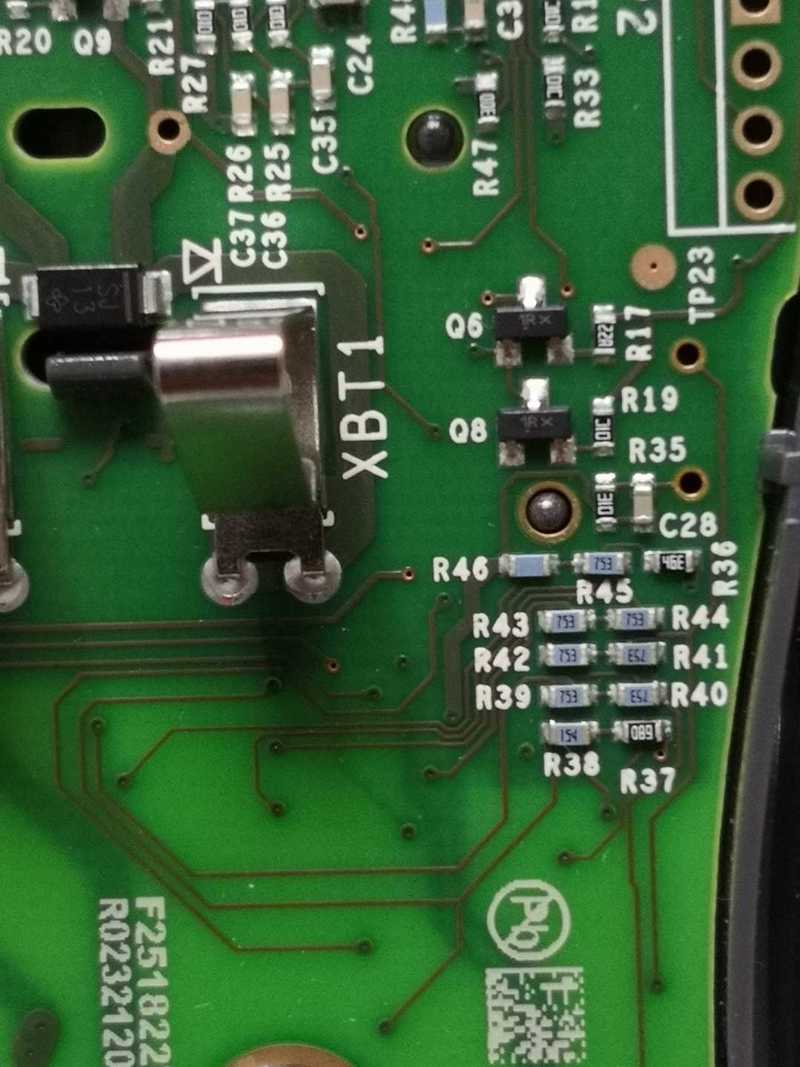

分压排阻和天蓝色精密贴片

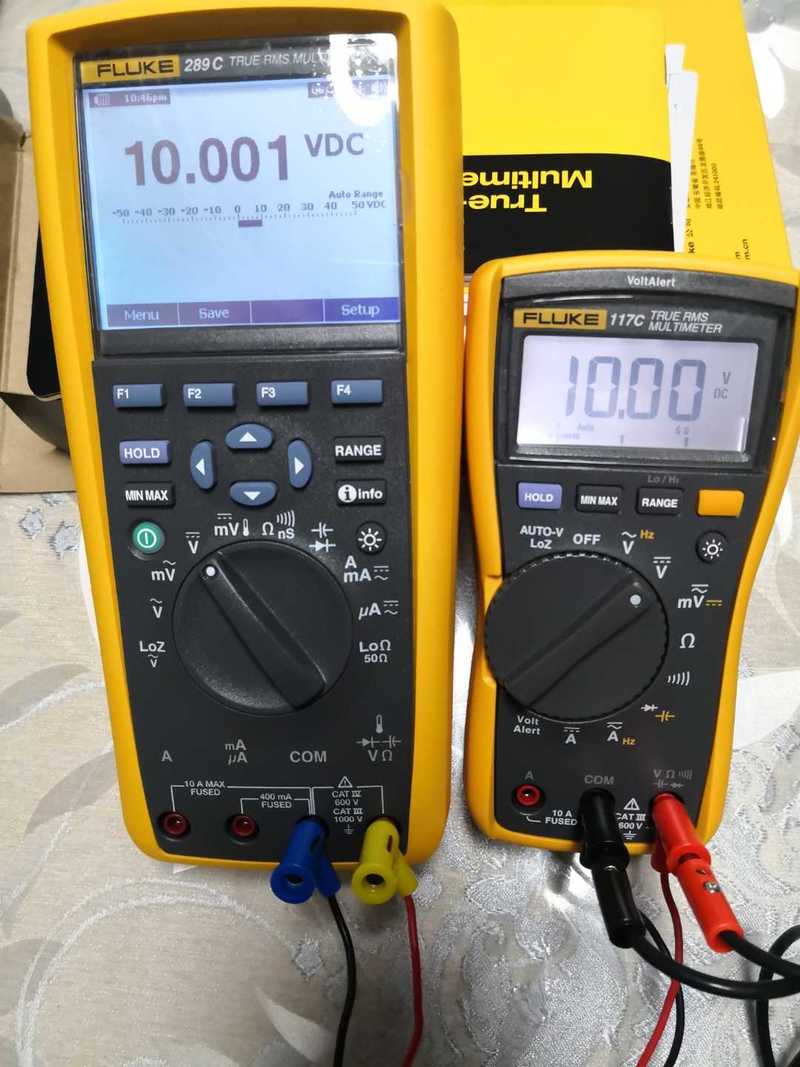

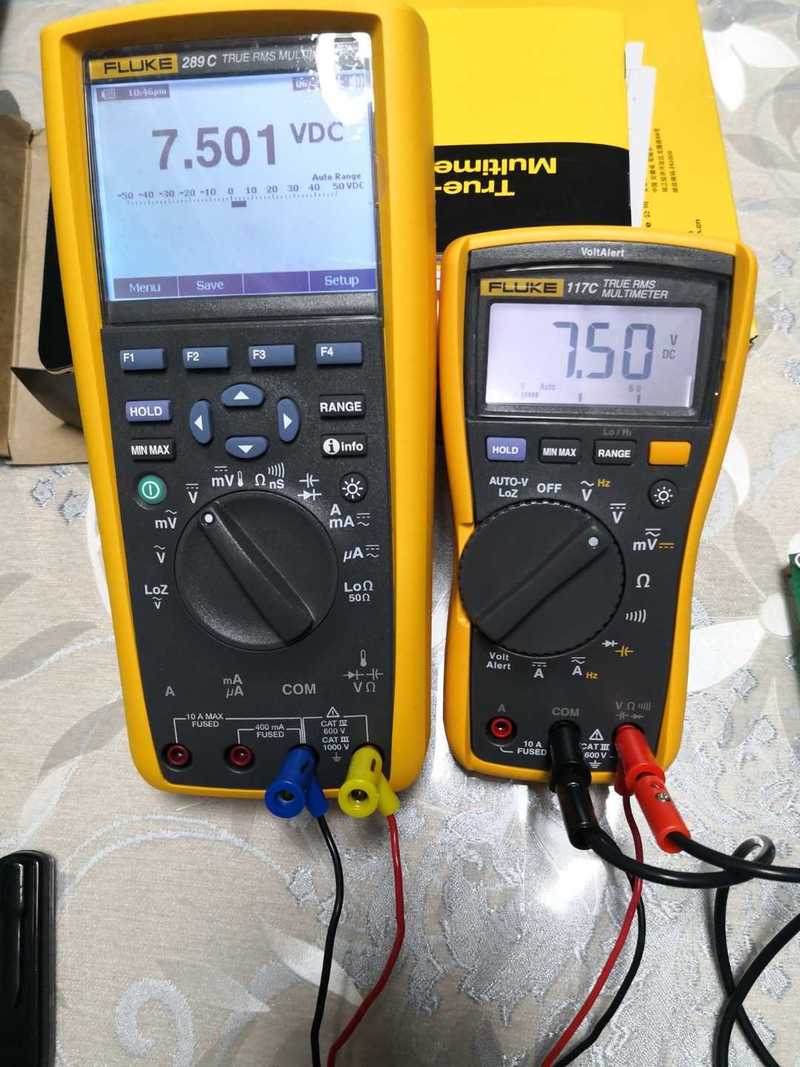

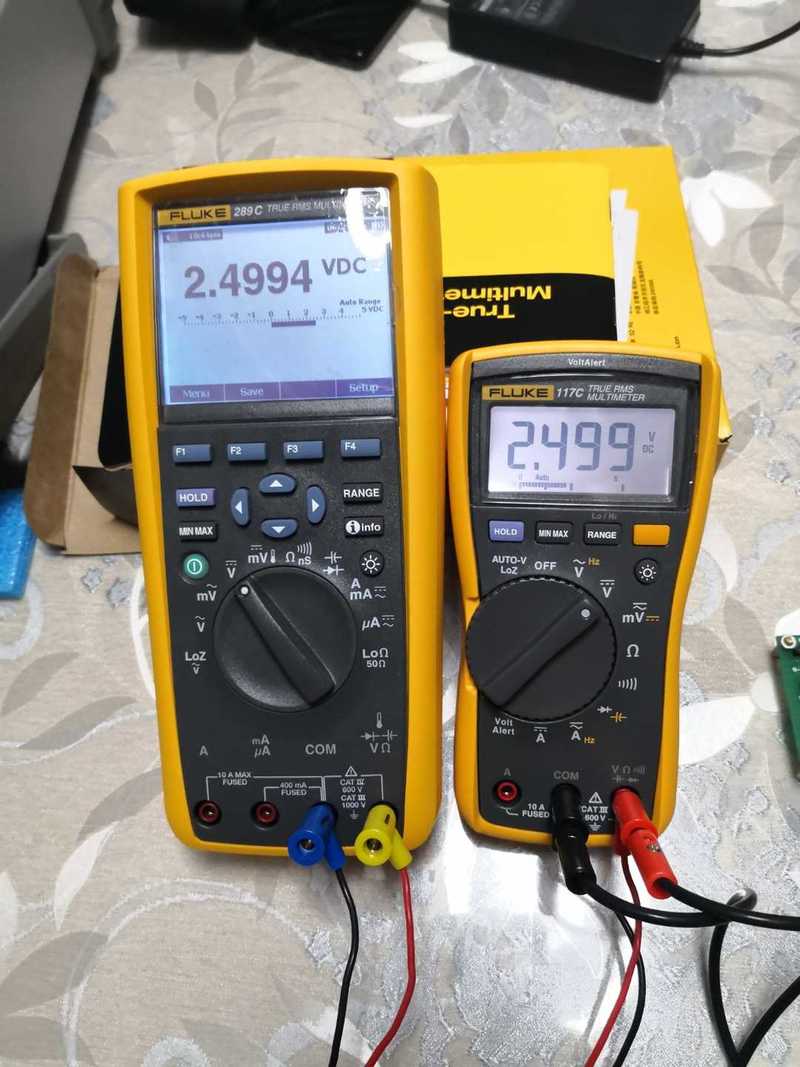

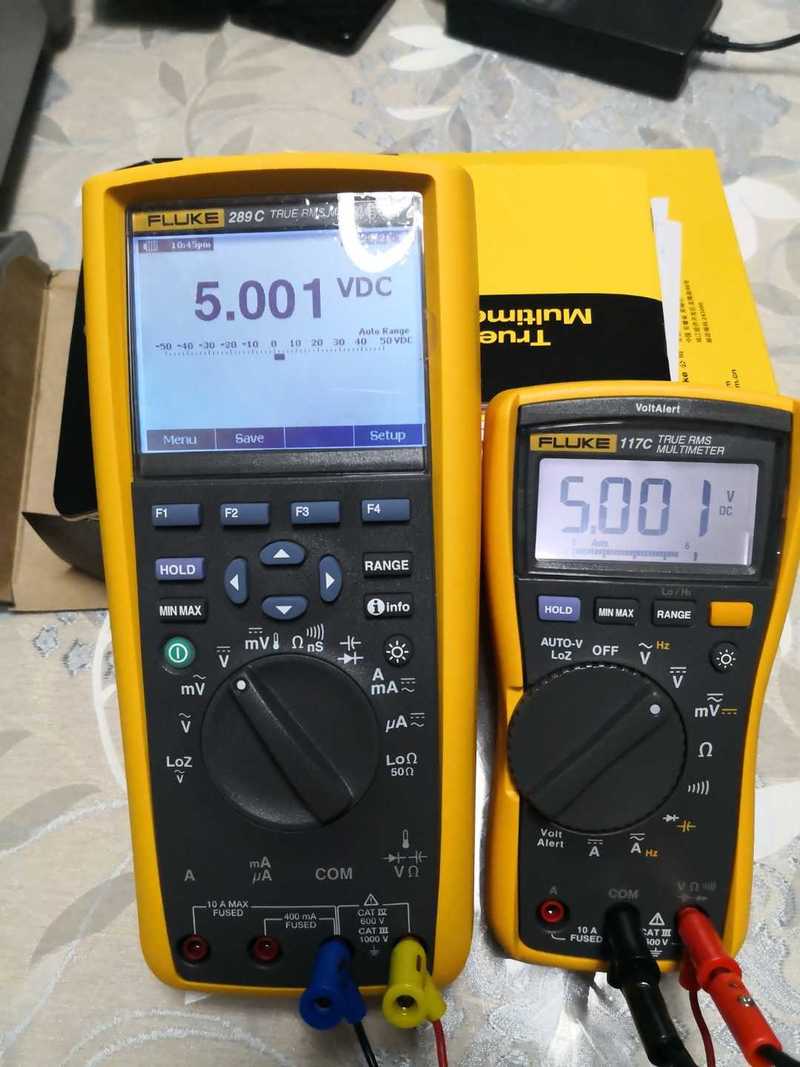

584直流基准电压测试

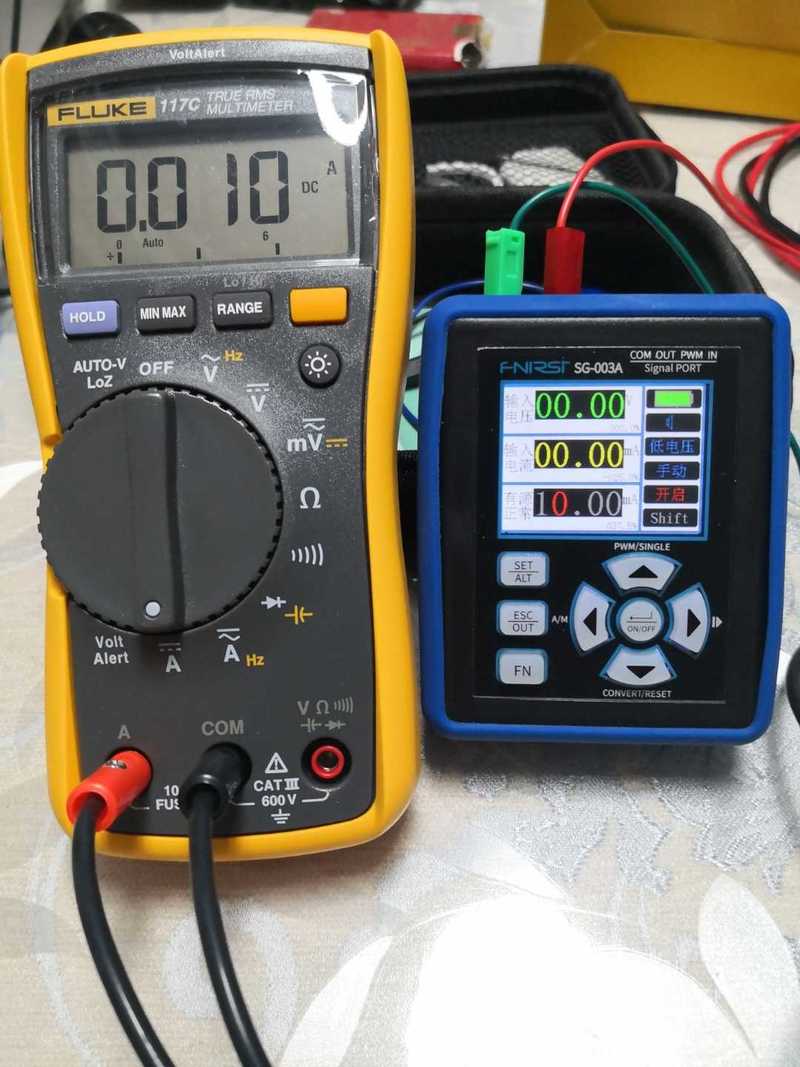

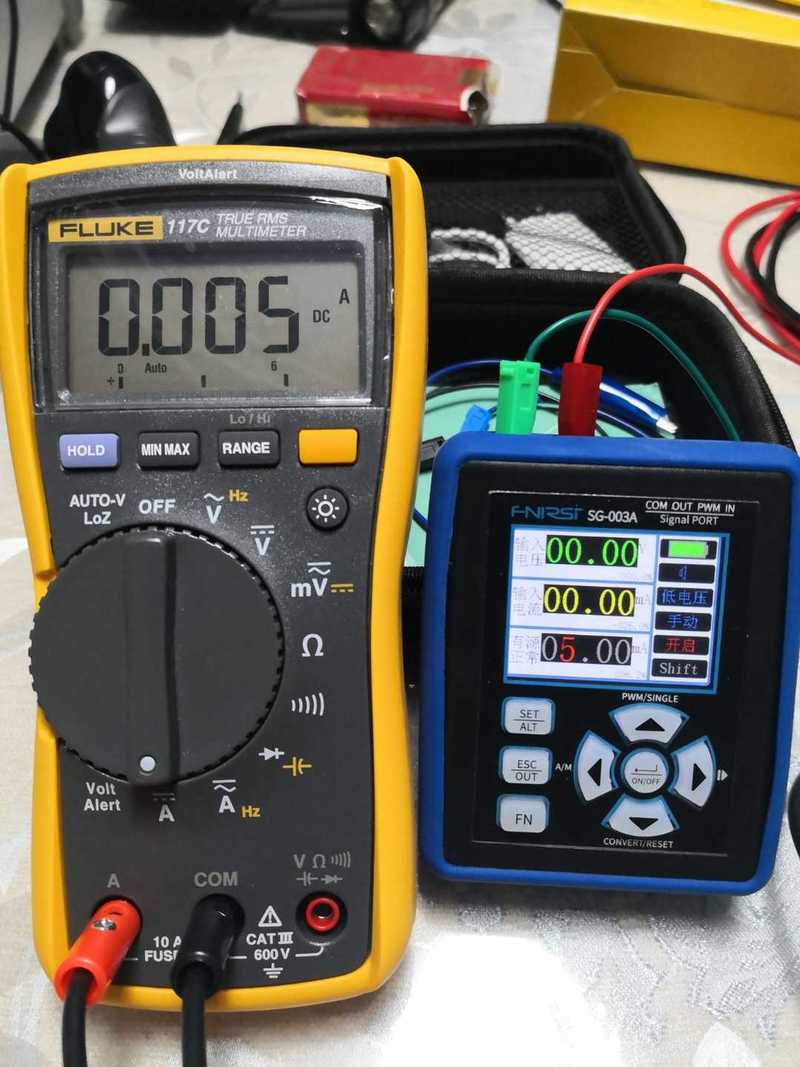

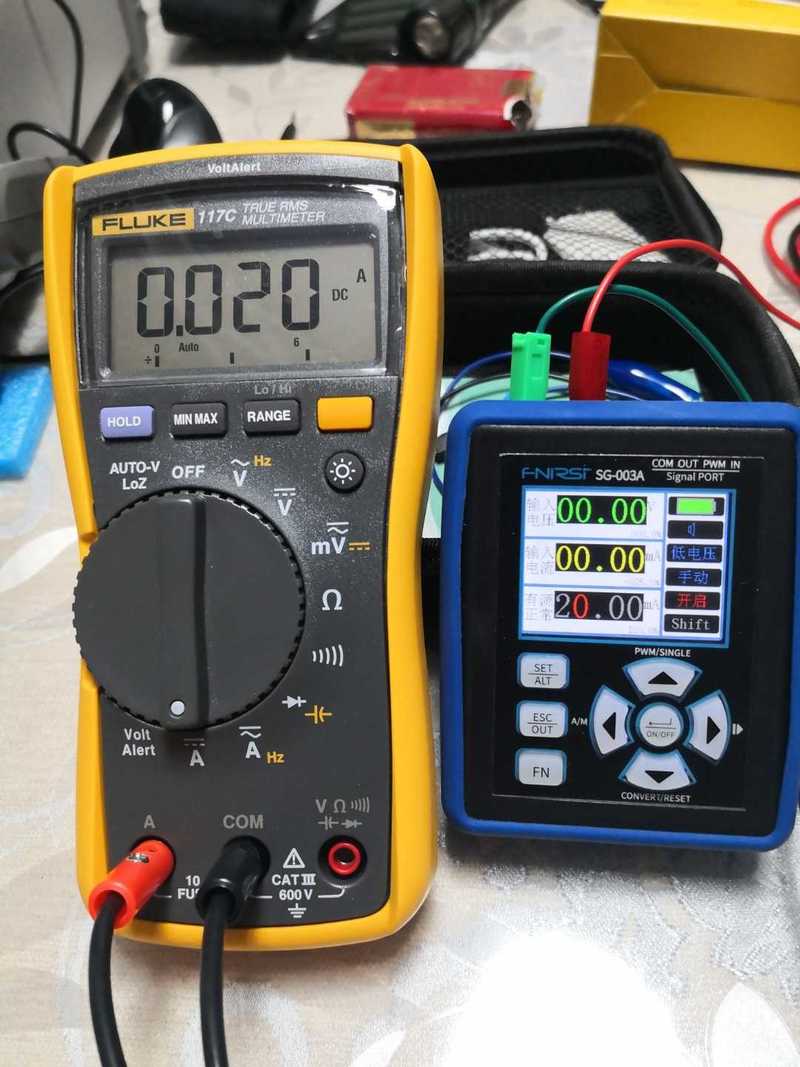

A档测mA电流

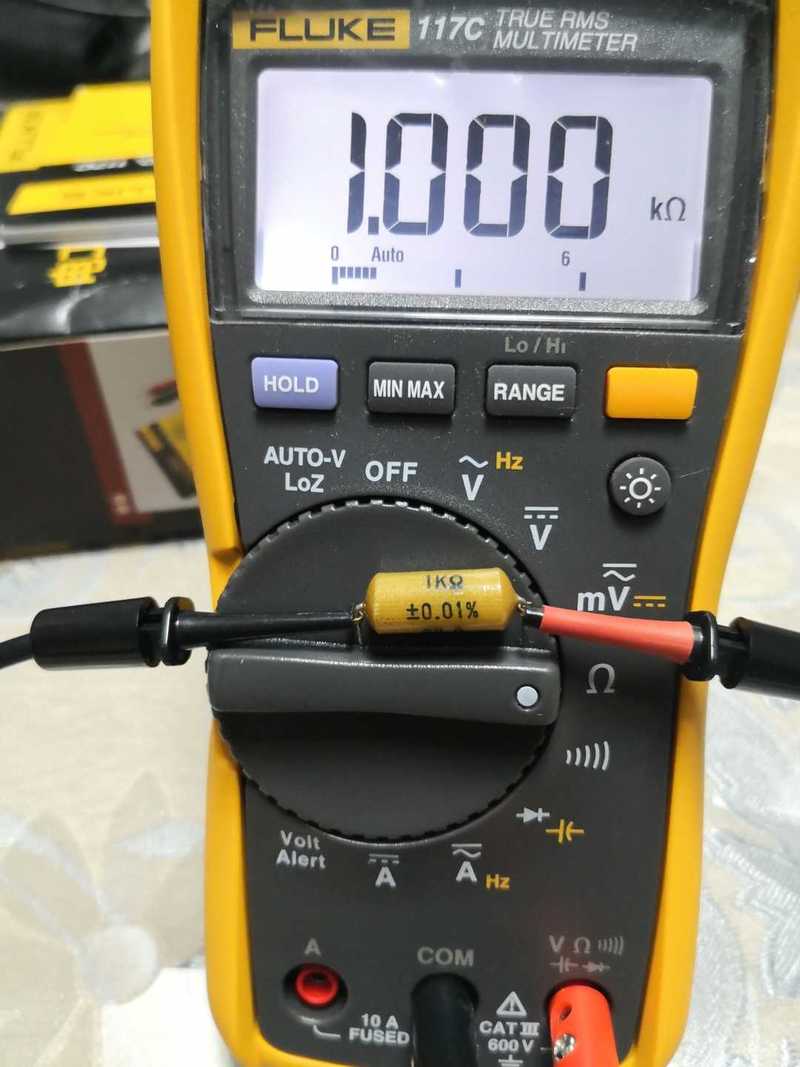

1KΩ ±0.01%电阻

13912217676 · 发表于 2021-6-29 23:43:13




13912217676 · 发表于 2021-6-29 23:45:34





13912217676 · 发表于 2021-6-29 23:47:25





13912217676 · 发表于 2021-6-29 23:49:36





hc061218 · 发表于 2021-6-29 23:56:58

电阻也缩水了

勇闯沙滩 · 发表于 2021-6-30 06:00:21

好表，性价比很高。

loreyu · 发表于 2021-6-30 06:57:24

hc061218 发表于 2021-6-29 23:56
电阻也缩水了

没觉得有缩水

loreyu · 发表于 2021-6-30 06:58:43

老哥测一下电容档在插上表笔的情况下，大幅度移动表笔线，电容档会不会出现OL ?

13912217676 · 发表于 2021-6-30 07:37:56

loreyu 发表于 2021-6-30 06:58
老哥测一下电容档在插上表笔的情况下，大幅度移动表笔线，电容档会不会出现OL ? ...

平缓移动时显示0；要用力甩表线时会一闪而过显示OL，然后迅速归零。低阻抗电容模式下显示1nF，大幅度移动表笔还是1nF
