福禄克117万用表维修

13912217676 · 发表于 2021-7-1 10:13:33

本帖最后由 13912217676 于 2021-7-5 20:57 编辑

福禄克117万用表的一些维修摘要搬砖分享

就我平时修理过的问题，总结一下，不对之处望大家指正纠错，谢谢。

此类中高端万用表一般都是单片机内部的程序控制显示的

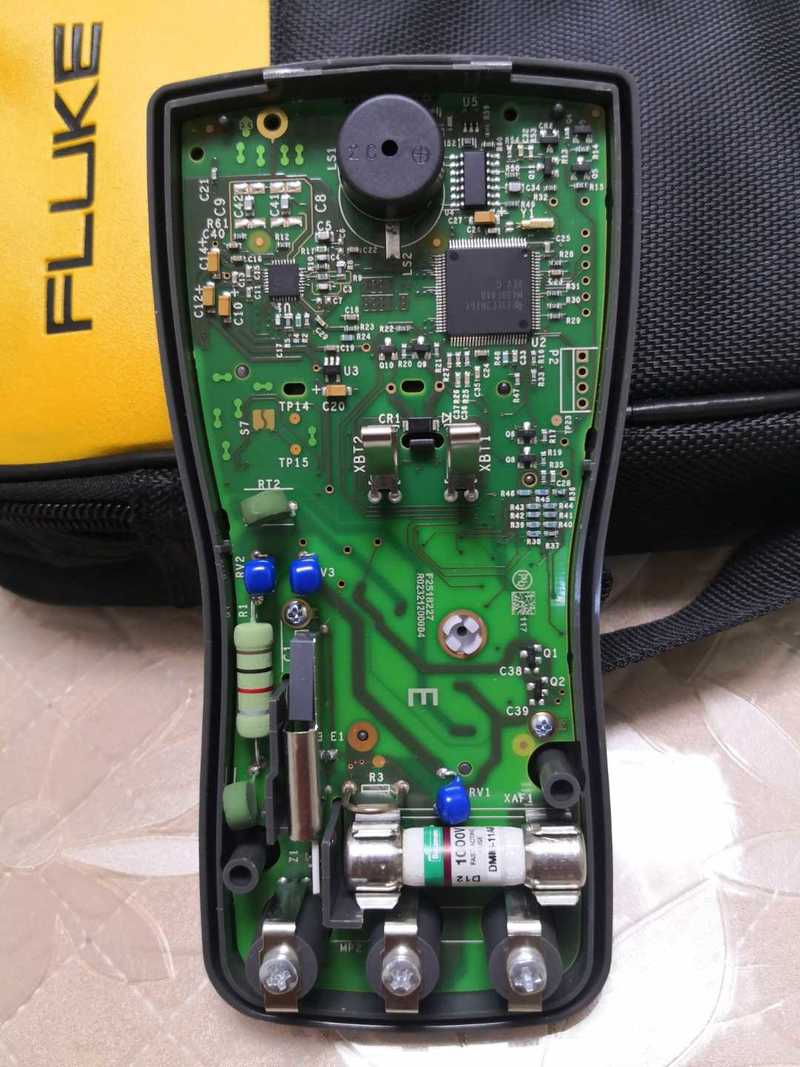

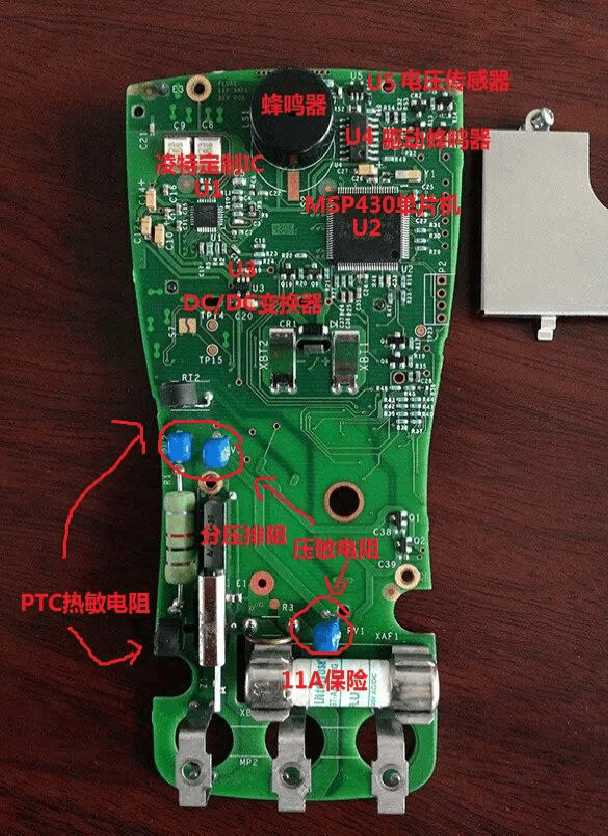

117万用表内部电路简洁明了，功能集成化。里面共有5片IC，相互配合，各司其职

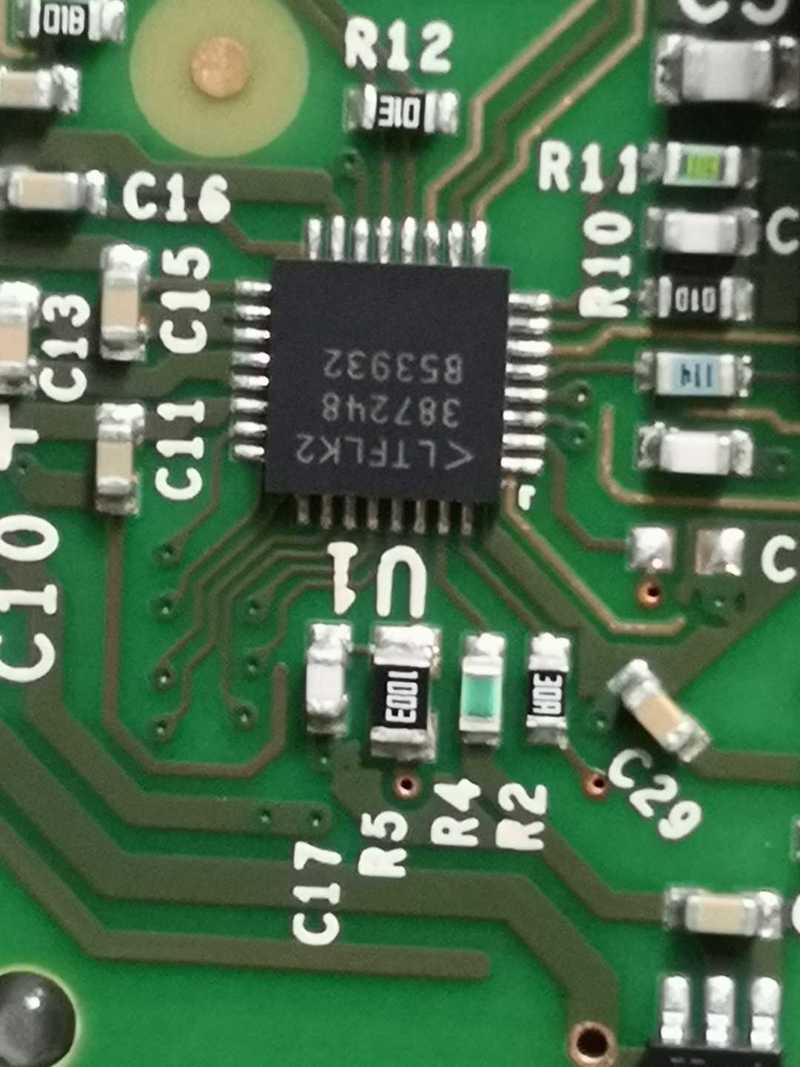

U1 为福禄克定制的凌特芯片，作用是 A/D转换，具有真有效值测量、非接触电压检测功能

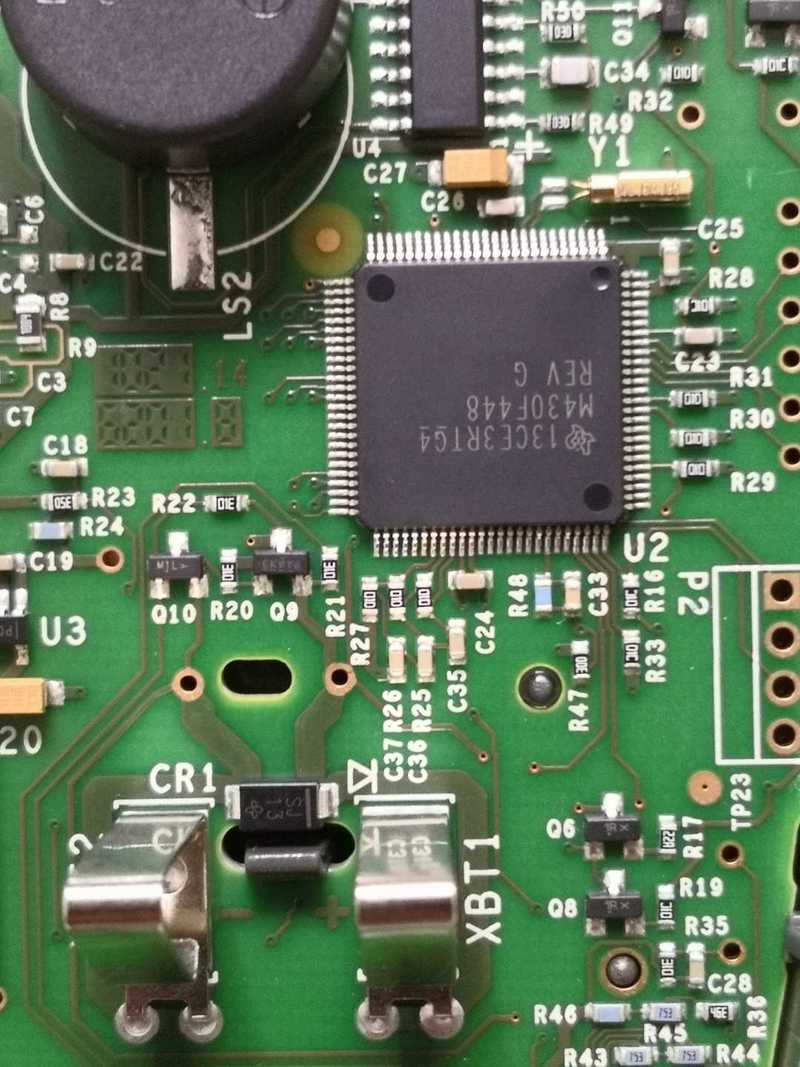

U2 是M430F448单片机，做显示部分控制和模拟条显示

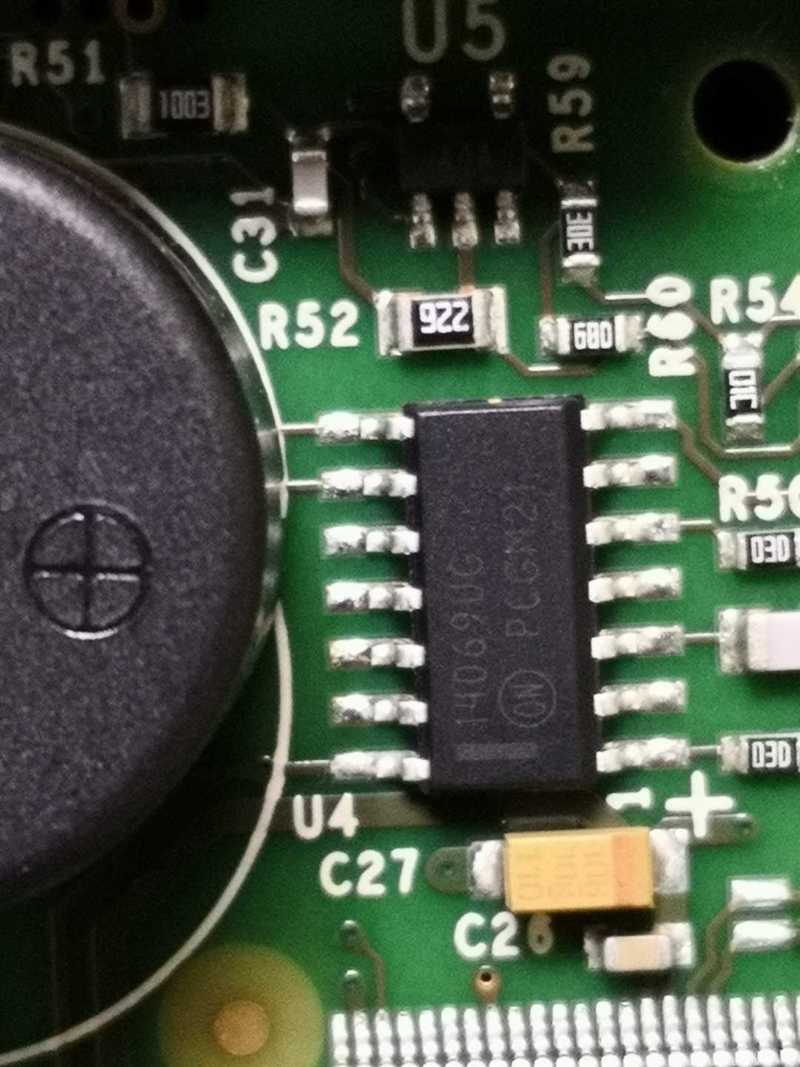

U4 型号是14069（CD4069），作用是驱动蜂鸣器

U1是负责测量的。也就是说，被测的电压信号、电流信号，经过分压排阻，和分流电阻，进行分压，分流以后，再进入U1进行A/D变换
U1把模拟信号变成数字信号以后再送给U2 430单片机显示，这里430单片机不是A/D变换，而是控制液晶屏显示和模拟条同步显示
而这个U1还有的作用就是真有效值测量，也就是说这个芯片内部集成了真有效值转换IC，被测交流电压信号经过分压排阻分压以后，衰减到U1的满量程电压范围内，再经过U1内部的真有效值转换，变成直流电压，再经过U1内部的a/d转换器进行a/d转换把模拟电压变成数字信号然后在送给U2,通过U2 430单片机控制显示出结果。

总结来说，功能部分的控制是在于U1，因为这颗芯片集成化很高。它集成真有效值、非接触电压
、AD变换。原理是一样，也是把被测信号变成电压信号，再经过430单片机控制显示，和模拟条显示。

在这里，U3 那个五脚的集成块是电源。它的作用是把电源电压9V进行稳压、降压以后给U1和U2供电的。
所以，U3 那个5脚的小IC挂掉，整个万用表就不通电了。此时你在U1外围的3个电容上测不到3组电压2.4V 5V 3V。有条件测量一下，这个电压的正常与否，直接断定U1是否正常工作，其中， 2.4V电压作为U1和U2的通信电压。
如果这个2.4V电压不正常，为0V，或低于1V，那么万用表要么是不开机，要么是开机报错。
带程序的万用表，会遇到开机报错， ERR。2.4V电压接近0V，有几个原因，
要么是U3到U1部分有断线，要么是U1虚焊，要么就是外围的电容击穿（几率小）。
要么就是U1集成块击穿，把2.4V电压拉低了。
但是说，如果遇到开机，丢笔画，或模拟条不显示，或者是显示和模拟条不同步的问题，则问题就出现在U2上面了
因为U2 430单片机是控制模拟条和显示的，U2外接晶振如果有问题，可能会造成不同步
丢笔画的问题比较少，因为只要一般屏幕没问题的话，多数都不会丢笔画

对于福禄克115/117系列的万用表维修而言，
如果是功能问题，比如某个功能不能使用，排除外围问题，排除保险，分压排阻，保护元件的原因，
就是U1的问题，因为刚刚说了U1是做测量的，并且U1集成化很高，坏的几率也大。

如果是显示部分的问题，那就是在U2，包括U2的外围，但外围也很少坏，多数430外围坏的多也就是晶振，
显示部分模拟条不显示或者是显示不同步，如果晶振没问题，大多数就是430的问题。
但如果整个万用表不通电，那就是电源部分的问题了，多数是U3断线或U3坏掉，造成U3没法给U1和U2供电。

蜂鸣器这块，115/117这类万用表蜂鸣器这块是采用14069驱动蜂鸣器，一般如果蜂鸣器本身没问题，引脚也没脱焊，如果蜂鸣器不响多数就是14069坏掉造成的。

由于这款万用表没图纸，在维修的时候，测试点也比较难找，所以，一般维修都是靠经验
只要U1的工作电压不满足，万用表绝对不能开机，2.4V， 3V 5V，而U1和U2电源来自U3，U3坏掉，整个仪表不能通电，所以一般掌握这个技巧，对于这种智能万用表，电路简化来说，比较好修。
一般如果U1工作条件满足的话万用表是可以开机的，但如果功能部分出现问题，问题还是在U1集成块上面。

我的维修思路就是，功能部分的故障查U1，显示部分的故障查U2。

wgh1027 · 发表于 2021-7-1 10:54:28

谢谢分享

hc061218 · 发表于 2021-7-1 15:19:30

大佬牛逼！收藏！不过坏了我也还是不会修哈哈

13912217676 · 发表于 2021-7-1 17:26:42

hc061218 发表于 2021-7-1 15:19
大佬牛逼！收藏！不过坏了我也还是不会修哈哈

你才是正在的大佬呢！大名鼎鼎的不会修大师

勇闯沙滩 · 发表于 2021-7-1 18:36:19

学习学习，可是太复杂。写出这些必须专业。

duron_ff202006 · 发表于 2021-7-1 19:01:38

谢谢分享，虽然咱没有这个表。

ksj197706 · 发表于 2021-7-2 16:11:43

一直想入这个表，但是木有ua档又观望中，，，，

loreyu · 发表于 2021-7-2 19:54:09

ksj197706 发表于 2021-7-2 16:11
一直想入这个表，但是木有ua档又观望中，，，，

安捷伦/是德U1233A有μA档，功能、外观都和117C挺像

ksj197706 · 发表于 2021-7-2 21:00:59

loreyu 发表于 2021-7-2 19:54
安捷伦/是德U1233A有μA档，功能、外观都和117C挺像

一直没碰到成色好点的，，，，

13912217676 · 发表于 2021-7-2 21:56:49

ksj197706 发表于 2021-7-2 21:00
一直没碰到成色好点的，，，，

那就撸个全新的吧
