不能不认真

wgsd · 发表于 2021-7-28 10:01:40

嘉立创紫的板子焊好了，出现了一个不该有的问题，就是不能偷懒。

为了安装变压器方便些，板子的尺寸又较之前缩小了一些，整流片也换了小一点的，但因为懒得在原理图里更改封装，就直接在PCB里注上网络名和管脚名，最后完成也没有把原理图再传输一遍，就进行了错误检查，结果不知什么时候把所有稳压集成的2脚的网络名给能丢了，检查通过，没有错误，就急忙的去打板了。

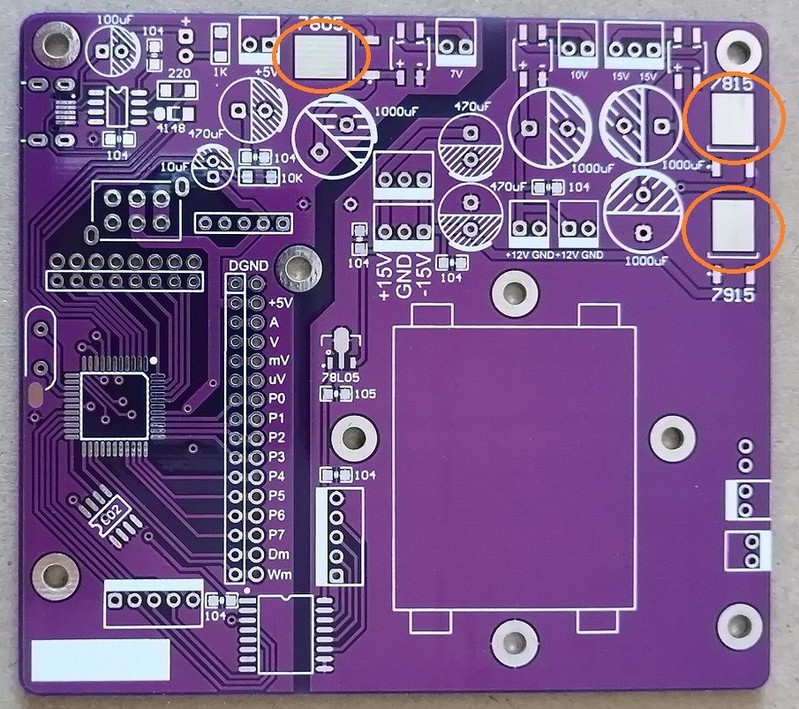

焊好后通电测试，怎么都没有电压，这时才发现稳压集成的2脚都没有在PCB连上，m的真是节能啊

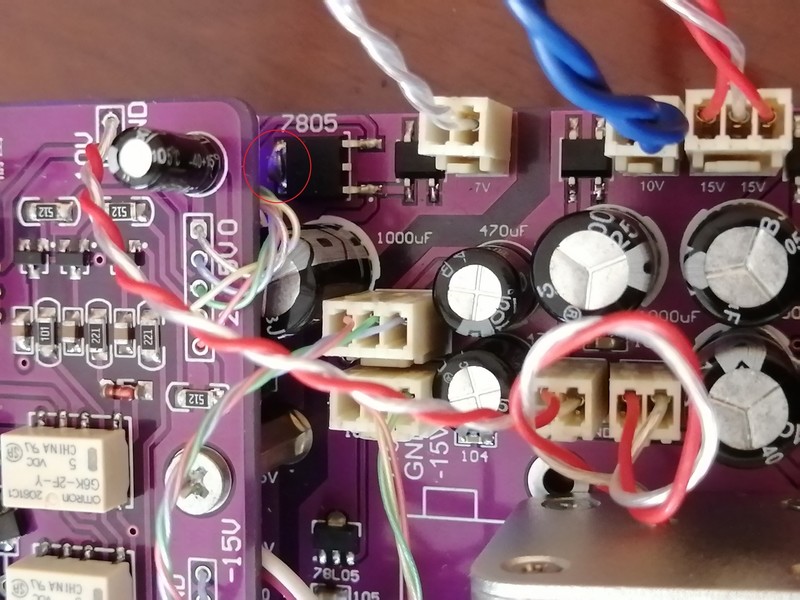

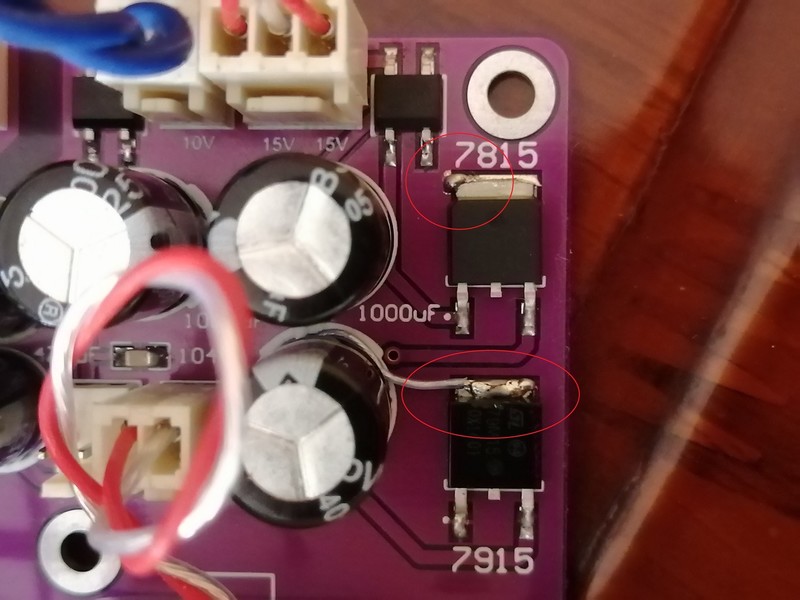

7805，7815还好办，将2脚的铜箔与临近的覆铜连上，7915就没有那么幸运了，因为它的2脚不是接地的，只好加一根连线与旁边的电解电容管脚连上了。
修改玩PCB的瑕疵后，下载程序吧，可是下载没有反应，换了个下载软件还是不行，电脑就是检测不到，正准备撤下板子再检测一下时，卧槽变压器三个电源端都没有插上，真是为了省电拼了。
接上变压器还是检测不到，无法下载，感到有点麻烦了，

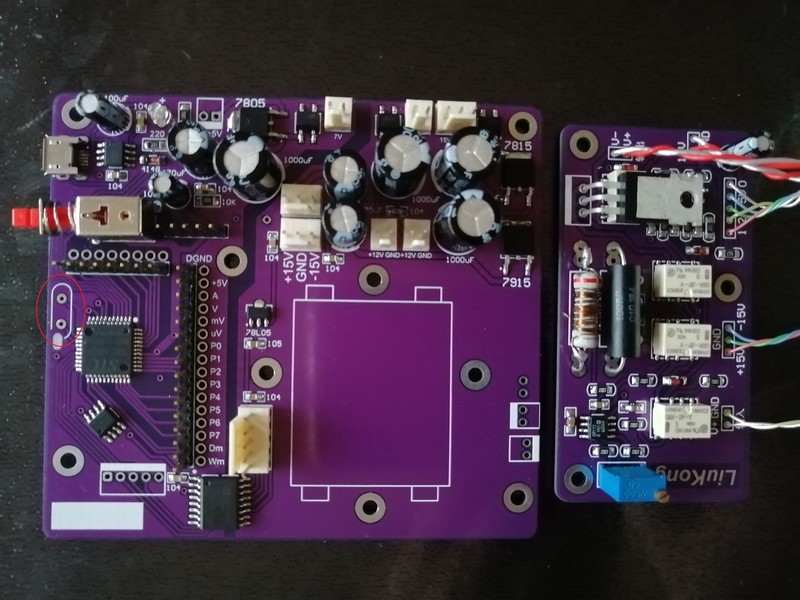

再次撤下板子，准备查查元器件的问题，偶然一眼看到晶振处怎么空的，哈哈，马大哈到晶振也想省掉，心脏没启动怎么下载呀。综述这一切，岁月不饶人啊.....

图片上传不了了。

wgh1027 · 发表于 2021-7-28 10:20:57

哈哈，老猫烧须

勇闯沙滩 · 发表于 2021-7-28 11:18:50

岁数不饶人呀。

wgh1027 · 发表于 2021-7-28 23:06:34

谢谢分享

星星123 · 发表于 2021-7-28 23:56:03

偷懒惹的祸！！！

13912217676 · 发表于 2021-7-29 15:19:37

没有出过错的成不了老江湖{:9001:}

wgsd · 发表于 2021-8-1 08:02:23

补图

wgh1027 · 发表于 2021-8-1 18:53:10

认真不错
