告别6F22，自制另类9V电池代替品。

要说这6F22也是够讨厌的。一般小超市没得买，买得到的地方又死贵。。。
淘宝倒是便宜，不过，一次要是不买个10个都对不起邮费。买了10个，又不知啥时候能用完。
不管是6F22碳电，还是6LR61碱电都不适合长时间存放。
于是想了个馊主意，用2032代替6F22。毕竟2032太便宜了。而且还是锂锰电池，就算几毛钱一粒的容量也轻松超过120mah的。要是好一点的松下，万盛什么的，容量轻松超200mah啊！6F22碳电最多也不到100mah吧。
可能有人会说，用2032成本太高了。实际上2032比6F22实惠好多。
打个比方，6F22 3块钱一块，容量最多也就80mah的样子。
而2032，批发的话差不多只要5毛。好点牌子的也就1块多。就拿5毛的来说，用3粒串联也就1.5元，容量呢，至少有150mah了。
而且，2032可以存放很长一段时间。所以，2032是相当有性价比的。

制作过程。
一块广告用的雪弗板。好像是这么叫的。
密度比泡沫和KT板高不少。而且比较好切割。

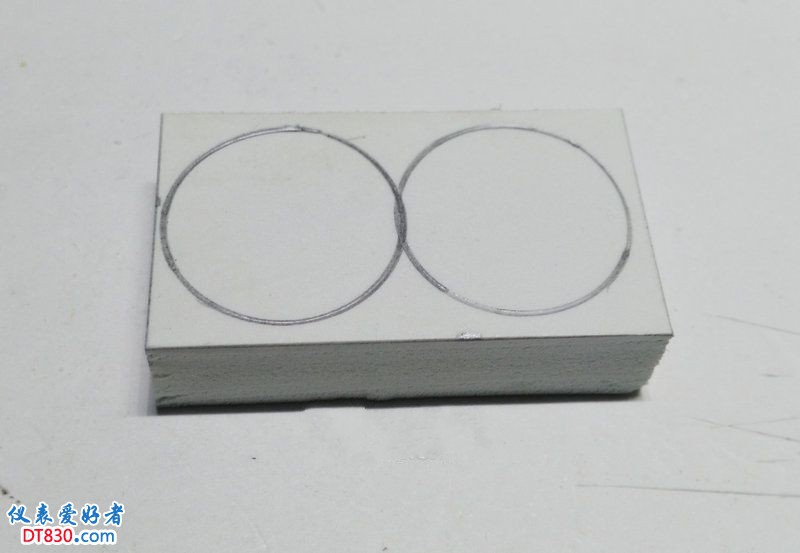

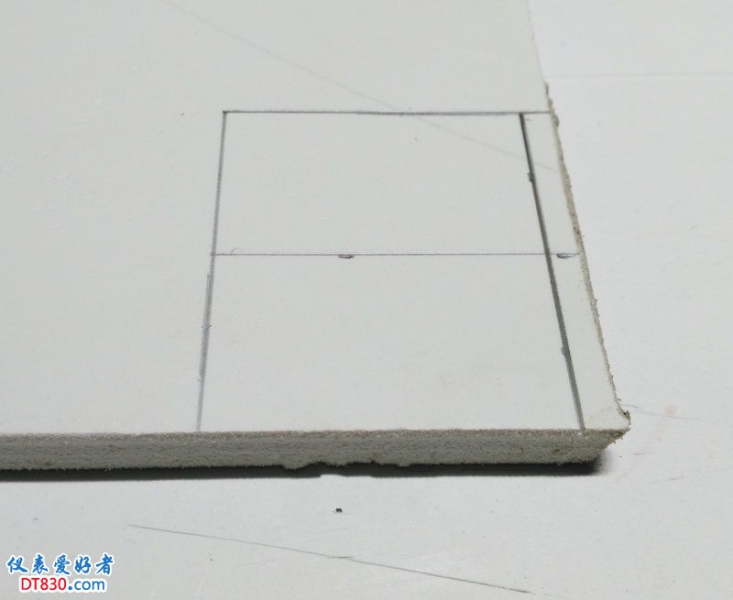

先画出大概需要的尺寸。

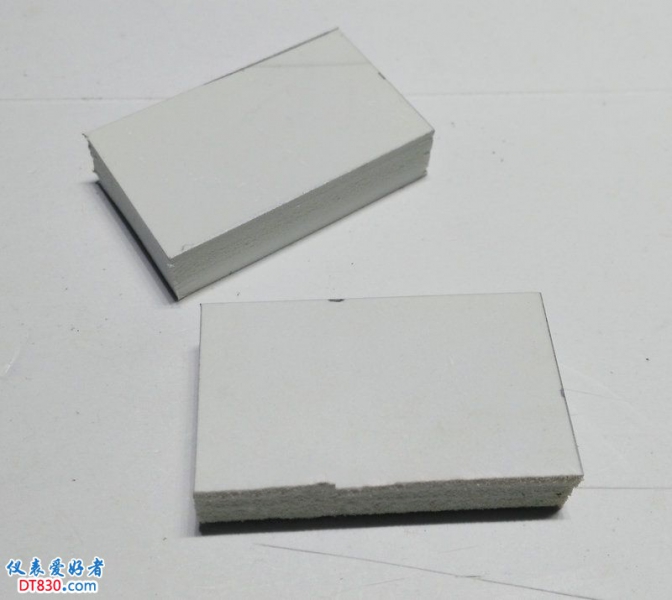

切下来两块准备做2032的框架。


量了下6F22的尺寸，发现完全可以放下两组2032。
每组3粒叠放。

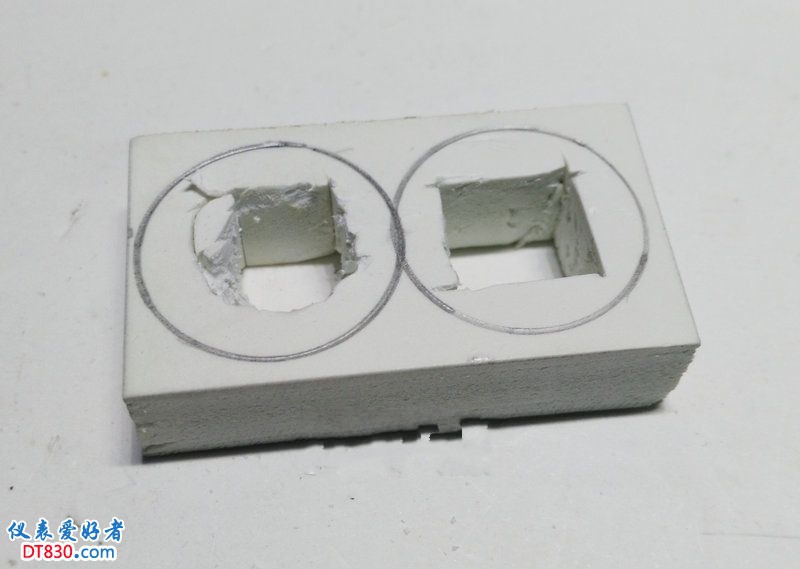

没有开孔器。只好用到切。

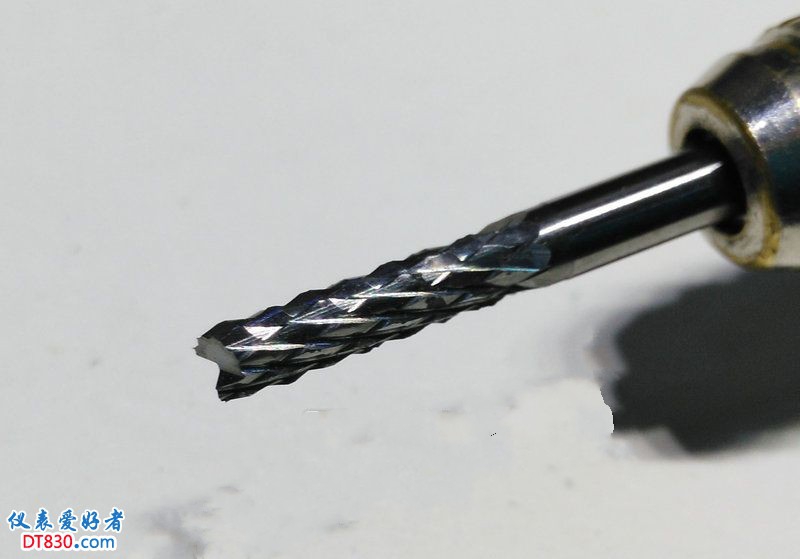

圆形不好切了，上玉米刀修。

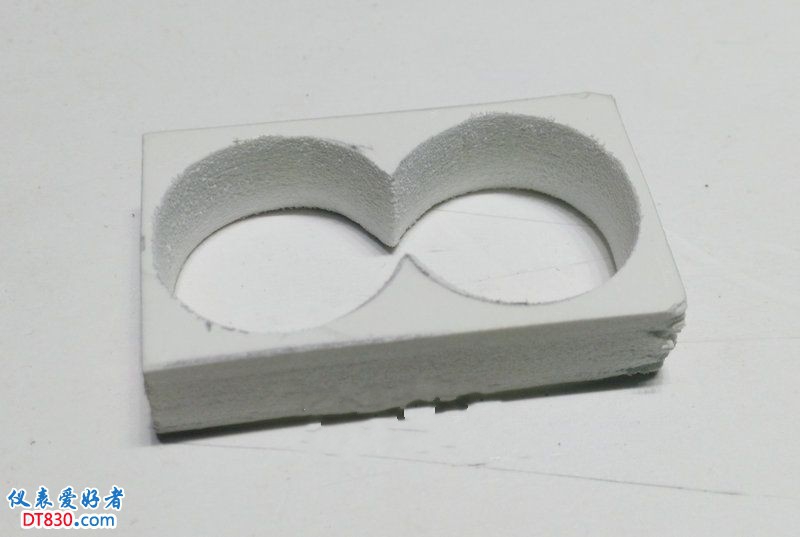

开好的两个圆形孔。由于边缘已经很薄了，所以这个时候很脆弱的。
一不小心就会碎掉。。。


剪两条绝缘纸，准备粘在圆圈内侧，一个是起到加强的作用，另一个是把两组2032隔开。

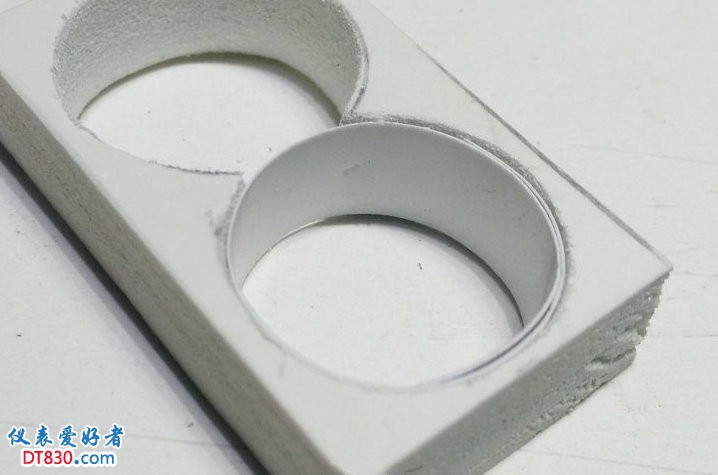

用502把绝缘纸粘到圆圈内侧。502会迅速渗透到雪弗板的空隙中。
固化以后会变得很牢固。


框架有了，开始琢磨触点。

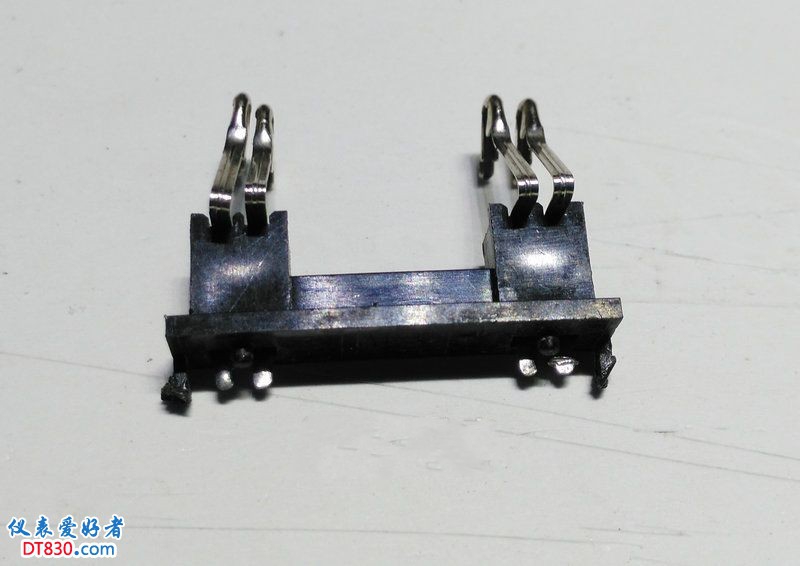

这个是以前拆老三星座充的电池触点。

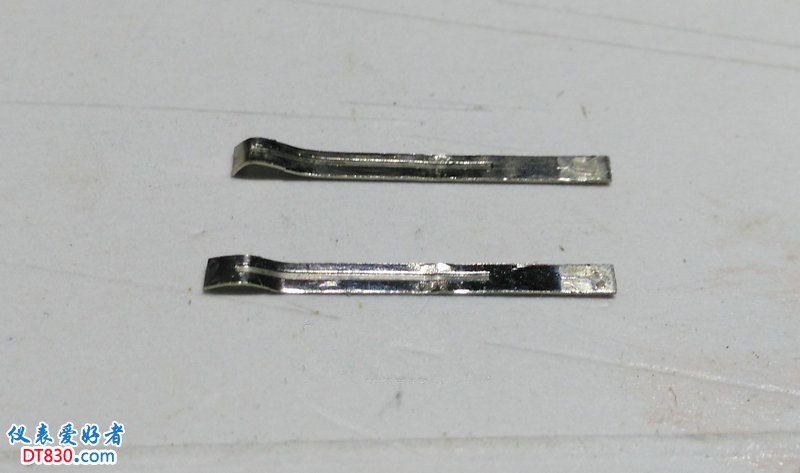

把能用的部分剪下来。

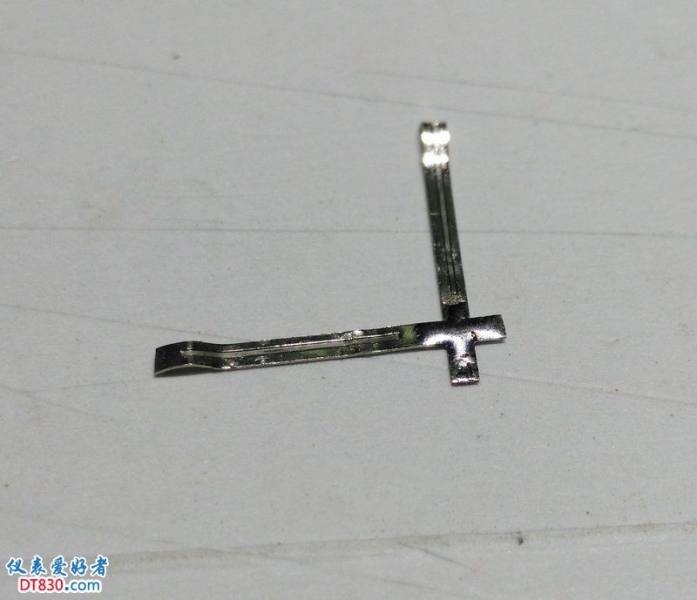

两个焊起来。

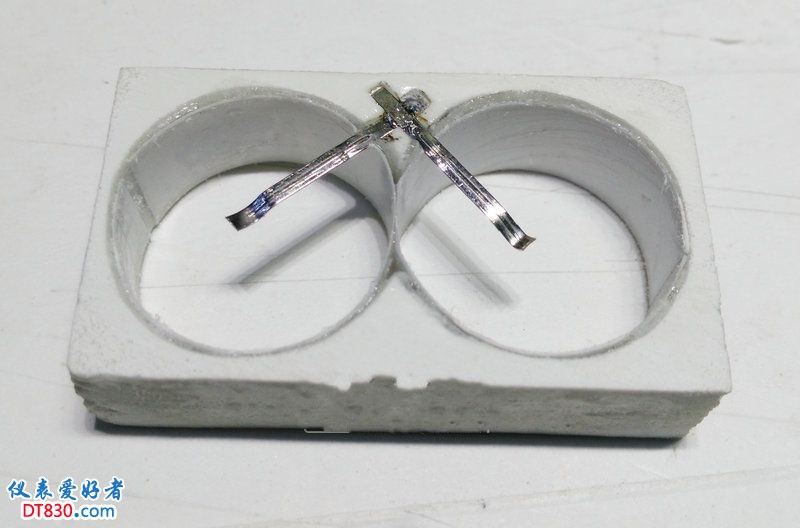

用烙铁加热，并压入雪弗板里。然后用502粘一下。
1是保证牢固，2是保证平面。

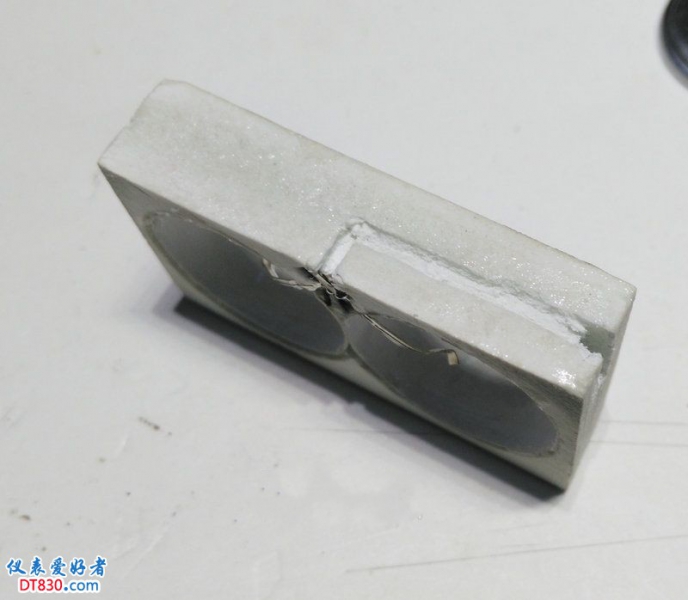

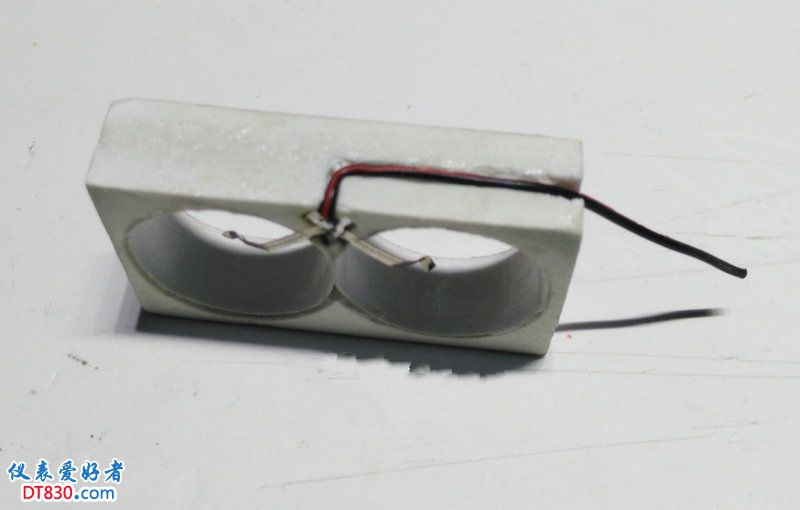

侧面开线槽。


引出负极线。

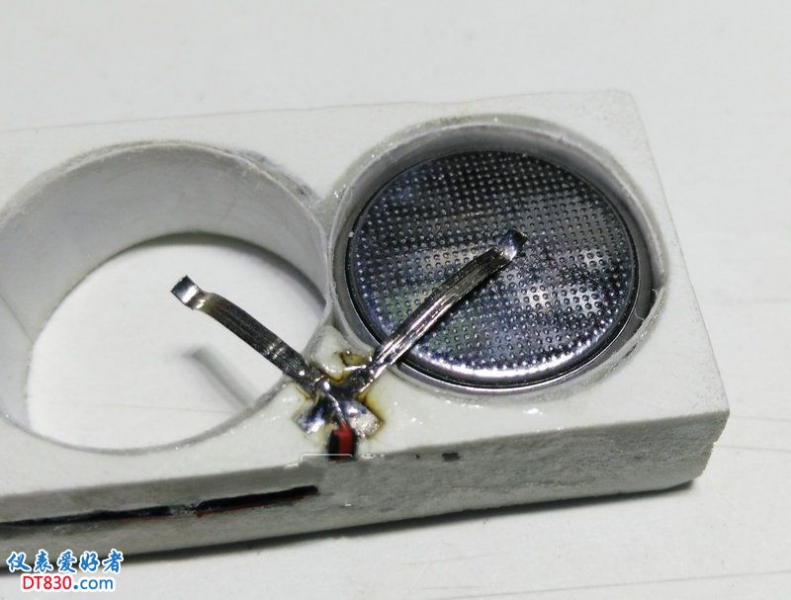

2032装进去以后的样子。


负极触点做好了，改做正极的触点了。

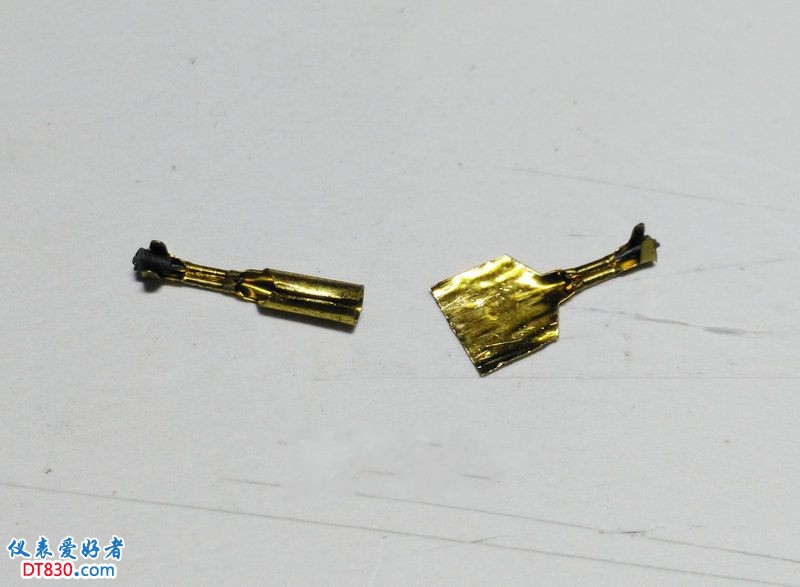

没找到什么好材料，于是把以前拆的电子镇流器插座里的插片翻出来了。
铜的，而且放这么长时间没氧化。

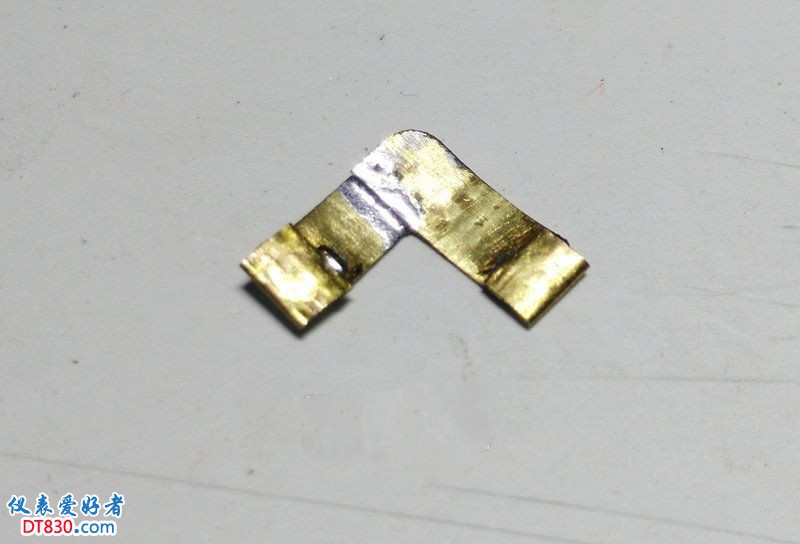

担心弹性不好，又找了片0.5mm的铜片。

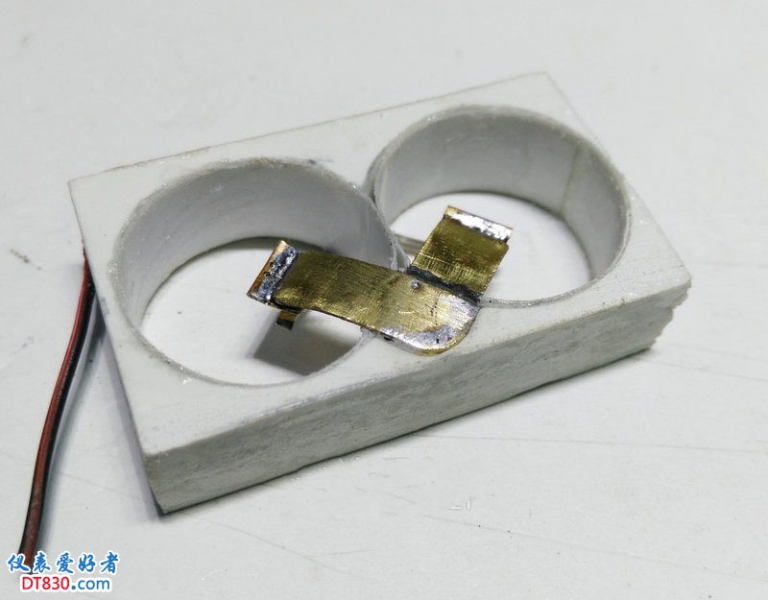

两片焊接起来，然后再把那个接线端子焊在上面做触点。

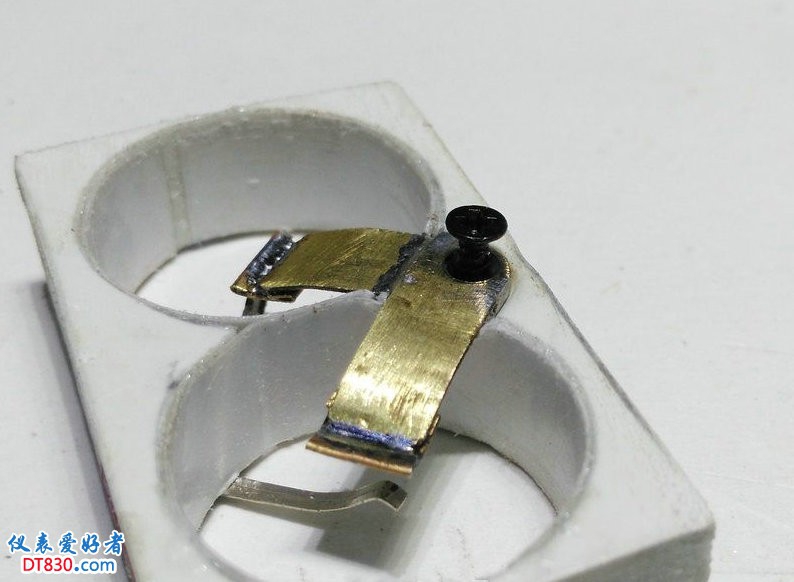

正极触点安放的位置。一样用烙铁加热压到雪弗板里面。

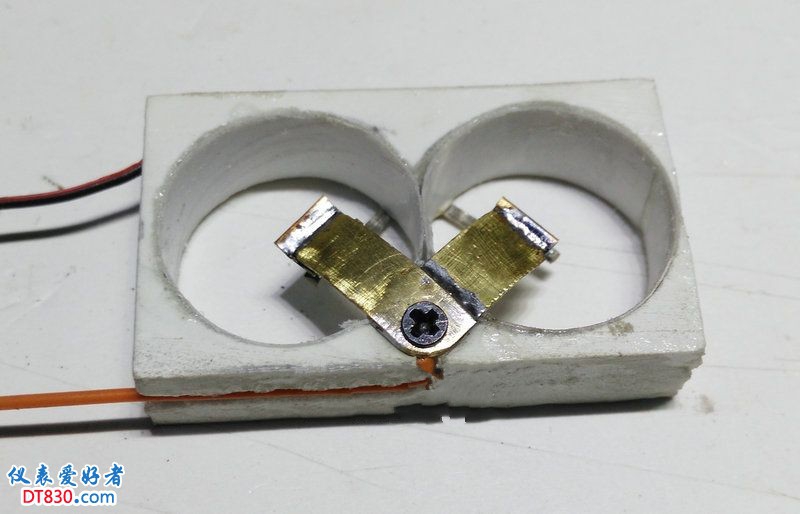

铜片上打孔，换电池的时候要拆掉的。所以装个螺丝。
先把螺丝拧进去。


正极引线没直接焊在铜片上。怕日后拆装次数多的话会脱落。

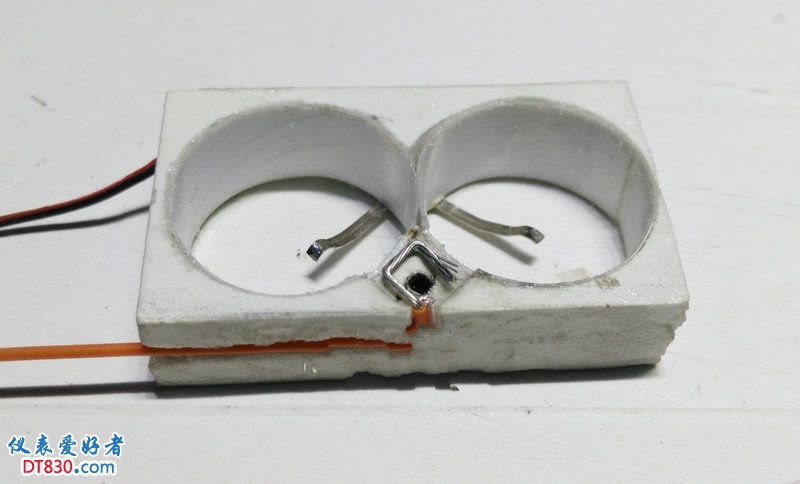

所以直接用裸线布置在铜片下面。


这样装上铜片，拧紧螺丝自然就导通了。

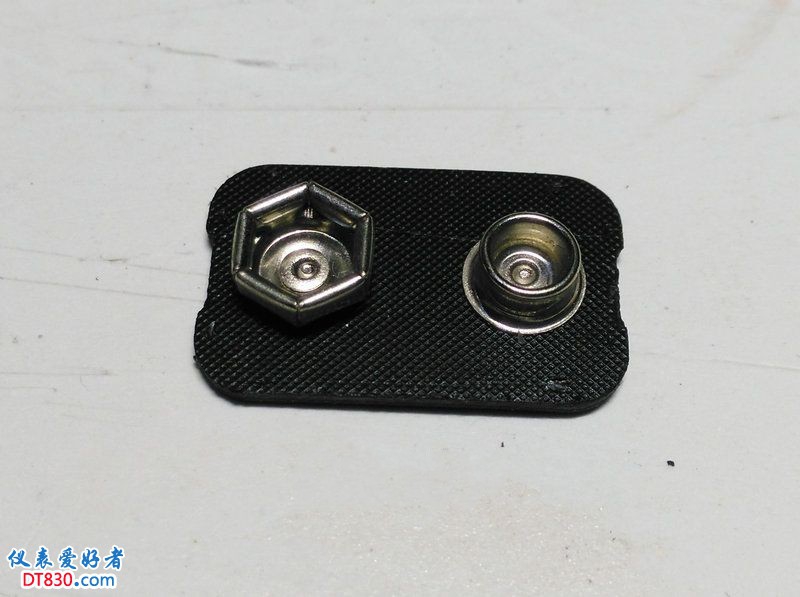

找个6F22的电池扣。


电池扣和正负极触点连接好。然后把电池扣粘好。

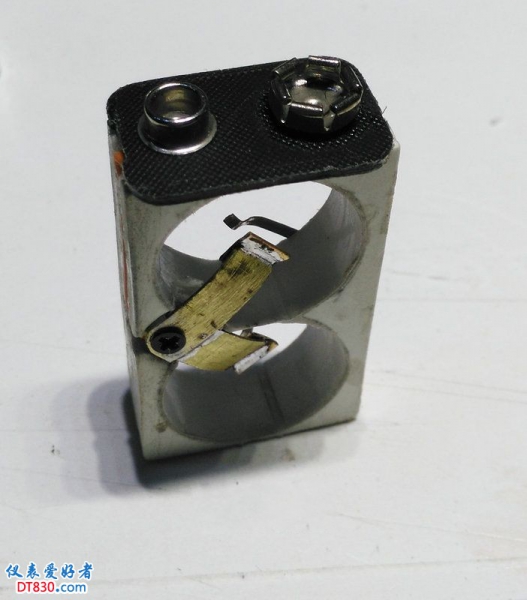

这样大概的框架就出来了。


用ABS板做外壳。

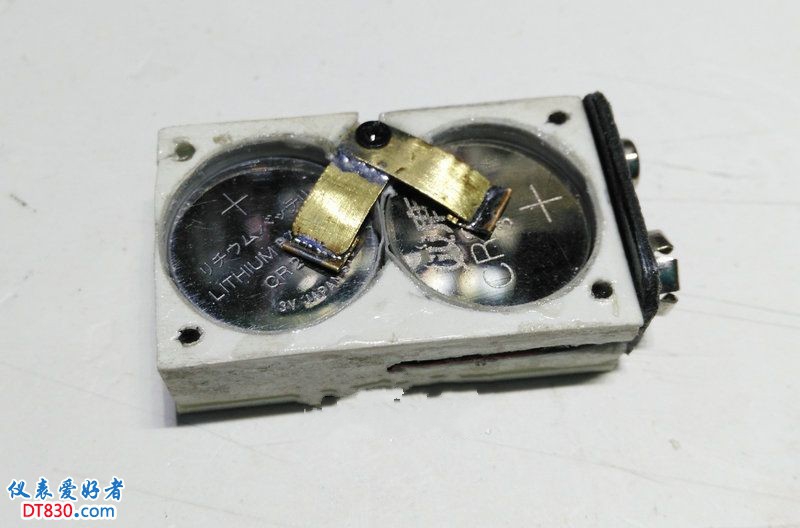

把电池装好，装上正极触片。


由于需要更换电池，所以这一侧的盖子做成可拆装的。

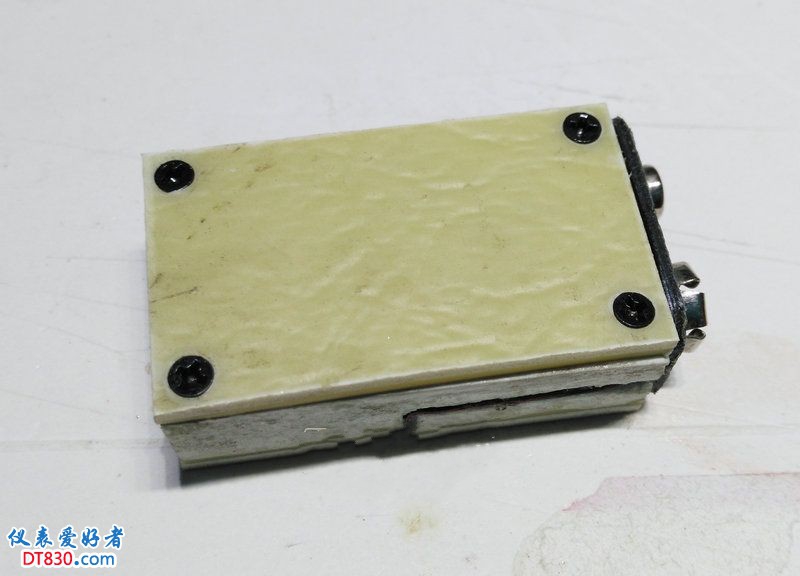

四角打沉头螺丝孔。装好螺丝。

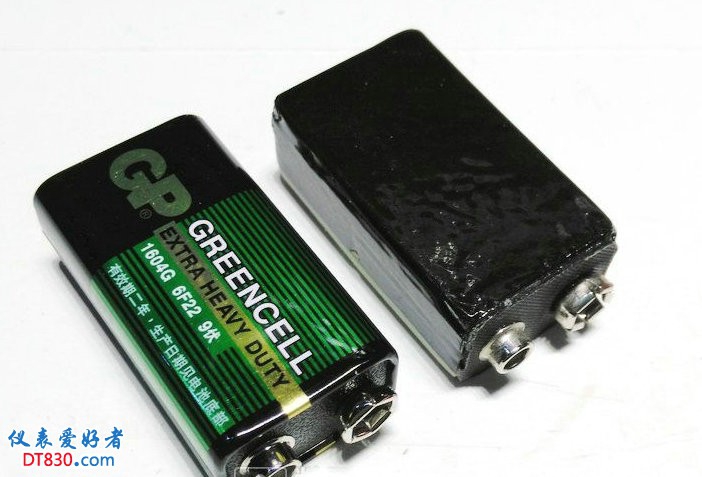

外壳上包上黑膜，这样一个2032代换6F22的电池盒就做好了。
一次装6个2032电池，3串2并，容量至少300mah。可以用好久了。

这枚2032做的代用电池是9月5号做好，装好新的2032，并装入UT61E中开始使用的。到昨天为止，实测电池依然有9.2V。看来很耐用啊！

这个必须支持一下，需要注意的是：根据CR2032型纽扣电池的特性，哪怕很短时间的大电流放电都会导致容量严重下降，很大几率要了它的命。
以前公司买过上千颗（50PCS/盘）CR2032，结果是，国产的自放电太快，电压自恢复特性也不好，最后还是选了1元钱每颗的松下，意外大电流放电后，放置数小时后电压能恢复正常。

容量最大的是MAXWELL的CR2032H，可达240mAh，普通的国产CR2032只有100mAh左右。
楼主的创意很不错，最大的意义在于找到了廉价易得的替代品，虽然实用性不如镍氢可充电池。

首先楼主的创意很不错，大多数表可以用，但现在的数字表良莠不齐，有的真费电，用两块手机电池充满电串联，分别给两个表用，有的用的时间长，有的用的时间短，差很长时间，遇到这样表，纽扣可受不了。

这个用在耗电几个毫安的表还是不错的。

比两个锂电串联电压更稳

肉丝，哈哈哈，不错不错，这个电池夹很不错，如果是买的那种可充电的2032，做这个就好多了，那玩意允许大电流放电，那种钥匙扣的太阳能3LED手电里边有，那种电池应该贵不了多少，买几个改充电的这种电池很好

不错，有手工好创意，不过2032的也经不起抗，和一般6F22差不了多少，要好的6节的话价格超过6F22了。

用来练练手是可以的，从经济角度来讲不经济，不如9V镍氢可充电电池或9V锂电充电电池。

这个做的真漂亮

直接两块手机旧电池加一起用  我的187现在都是这样用  不过我的只有6v加了几个二极管降压

其实万用表中完全可以留出更大的空间来放置锂电， 容量大，充电方便。

刘大大 发表于 2018-7-20 12:21
直接两块手机旧电池加一起用  我的187现在都是这样用  不过我的只有6v加了几个二极管降压 ...

有些低端表，提示低电的时候测量误差会很大。

老李爱维修 发表于 2018-7-21 10:00
其实万用表中完全可以留出更大的空间来放置锂电， 容量大，充电方便。

2S锂电充电一点都不方便吧？

snowrose2000 发表于 2018-7-21 15:38
有些低端表，提示低电的时候测量误差会很大。

看你电池电压去
一般两块手机电池满电是8.4v够用了

刘大大 发表于 2018-7-21 18:24
看你电池电压去
一般两块手机电池满电是8.4v够用了

满电用不了多久。锂电池的标准放电电压基本保持在3.7~3.8V。。。难道低于4V就要充电？

这个成本也不低了。不过锂电的纽扣电池保质期长，基本不会漏液。

snowrose2000 发表于 2018-7-21 15:39
2S锂电充电一点都不方便吧？

用4.2一节锂电升压电路，自动关机关联升压电路，关机后升压不工作，也省电。充电口就用普通智能手机接口。

snowrose2000 发表于 2018-7-21 21:28
满电用不了多久。锂电池的标准放电电压基本保持在3.7~3.8V。。。难道低于4V就要充电？ ...

没有啊  电池保护是2.7到2.8v  到了这个电压就要冲了  很耐用   两节经常用我估计能用几个月

刘大大 发表于 2018-7-22 13:32
没有啊  电池保护是2.7到2.8v  到了这个电压就要冲了  很耐用   两节经常用我估计能用几个月 ...

看一下锂电池的放电曲线吧。。。
