M8晶体管测试仪

xo304

最近收拾房间，翻出了多年前制作的坛友设计的晶体管测试仪，刚好有一D667要用到，就搭电试了下，没想到，菜单功能挺丰富的。不说了，看图。
1.测试的D667晶体管参数

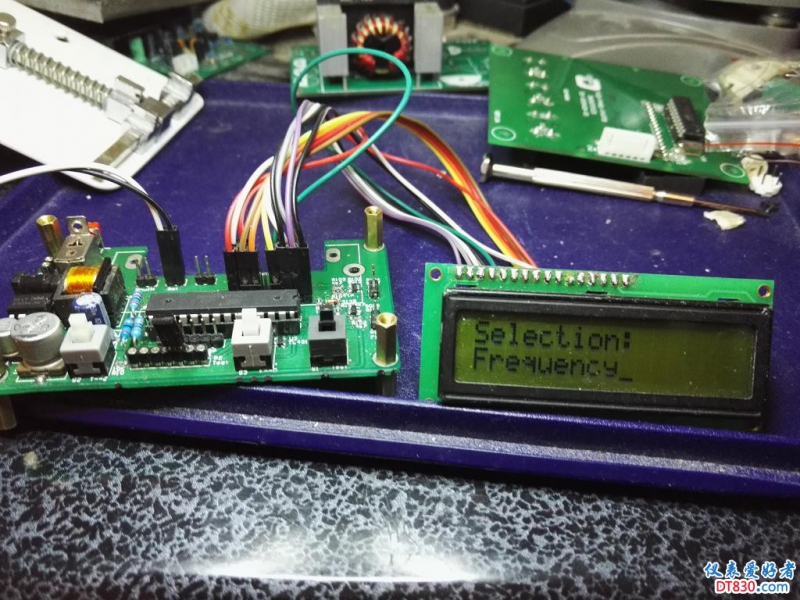

2.频率选择菜单

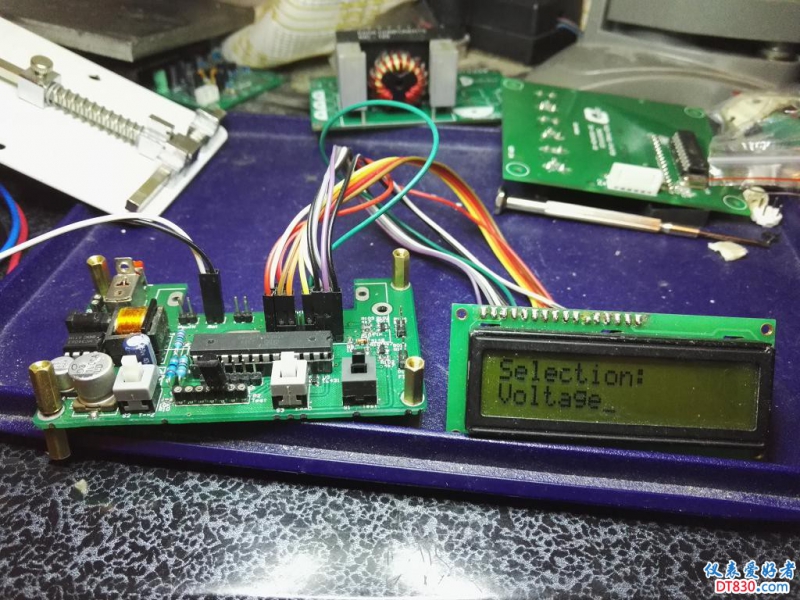

3.电压选择菜单

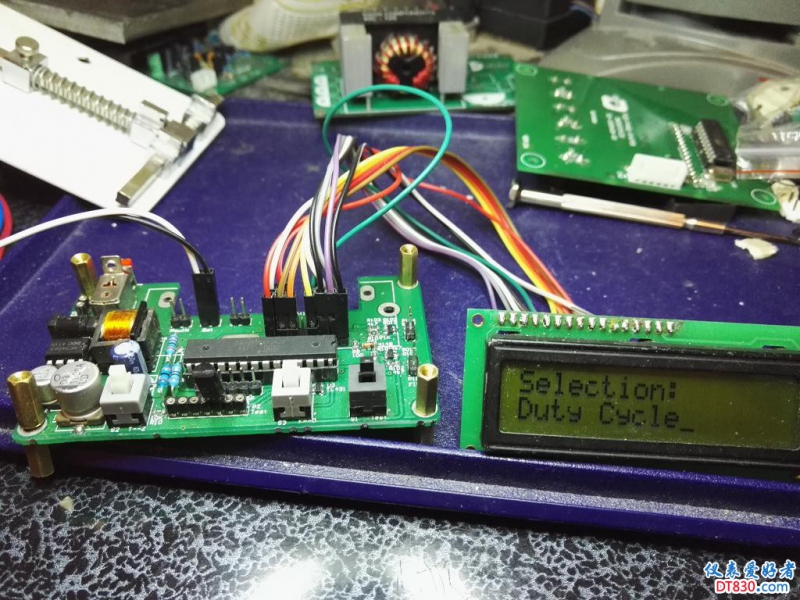

4，占空比选择菜单

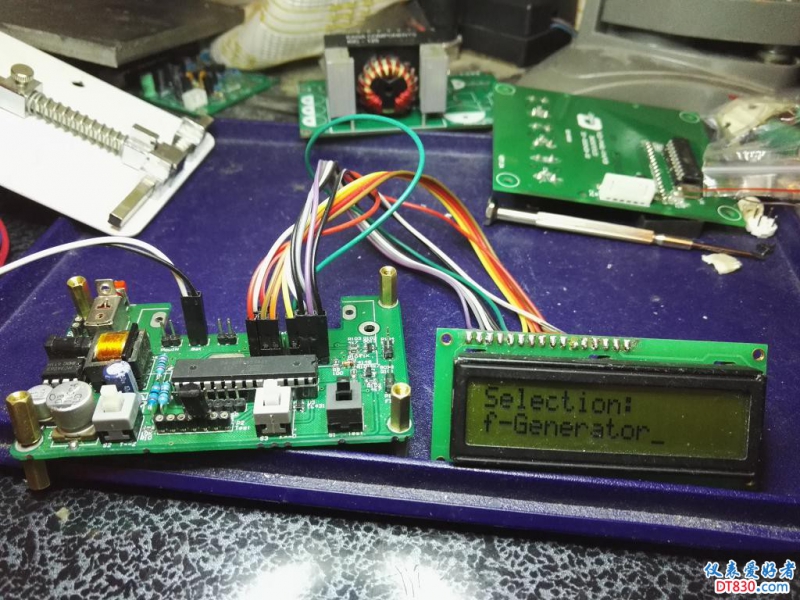

5.可能是频率发生器

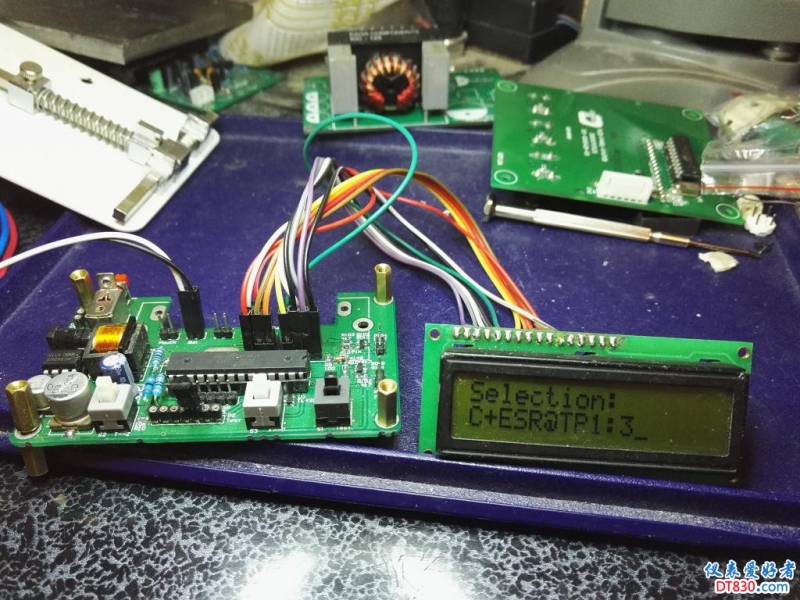

6.C+ESR

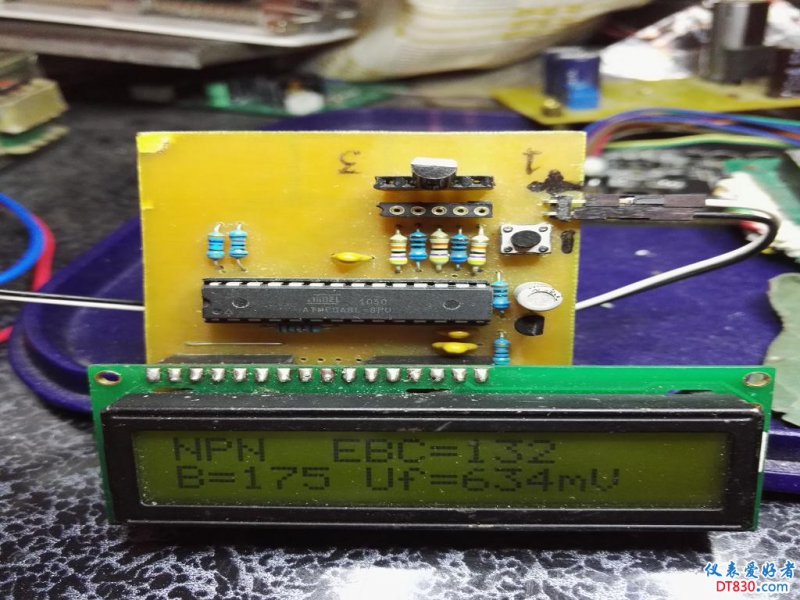

就测试了个三极管参数，据说还有测稳压管参数的功能，没有实测，不过量了测稳压管端的反压有75V。这个功能多，操作有点繁琐。再早前，国外网友刚开发时，做了个简化版的，操作简单，就像下面这个，但是，两者测试同一个三极管，参数还是有些偏差，但不大，这和原件选择的离散性有关。尤其是三个电阻的阻值和基准源的选择。

深夜发帖，好困呀，就随意写写，大家笑看吧。

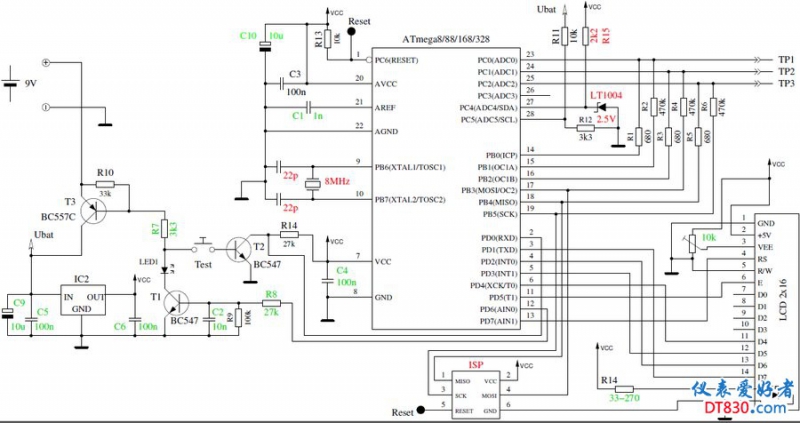

把一些参考的电路也发上来，大家学习参考吧。

xo304

第5图怎么跑最下面去了

wgsd

现在模块化越来越突出，很多仪器的使用场合越来越小。

勇闯沙滩

xo304 发表于 2017-11-12 04:10
第5图怎么跑最下面去了

这个表示看不懂。另外你用什么拍的图片容量这么小，还清晰。

xo304

勇闯沙滩 发表于 2017-11-26 20:15
这个表示看不懂。另外你用什么拍的图片容量这么小，还清晰。

这个是频率发生器，我还没试过这个功能，图片就是用手机拍的，压缩后上传的。

喜欢就好

学习，技术帖！
