完美修复笔记本电源隐藏故障

勇闯沙滩

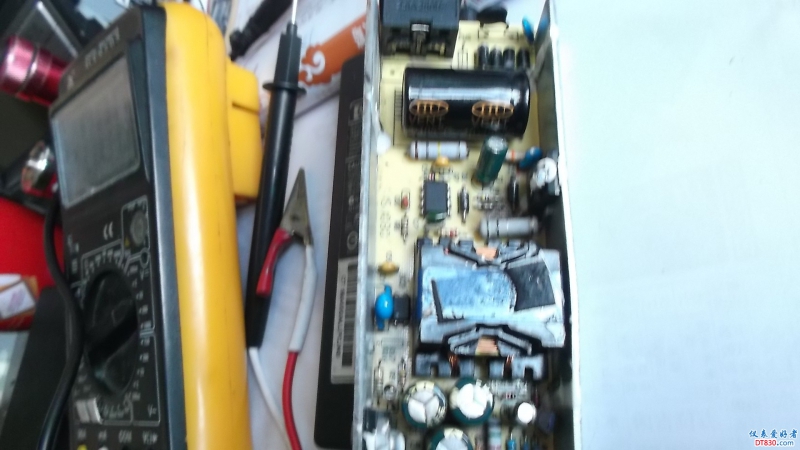

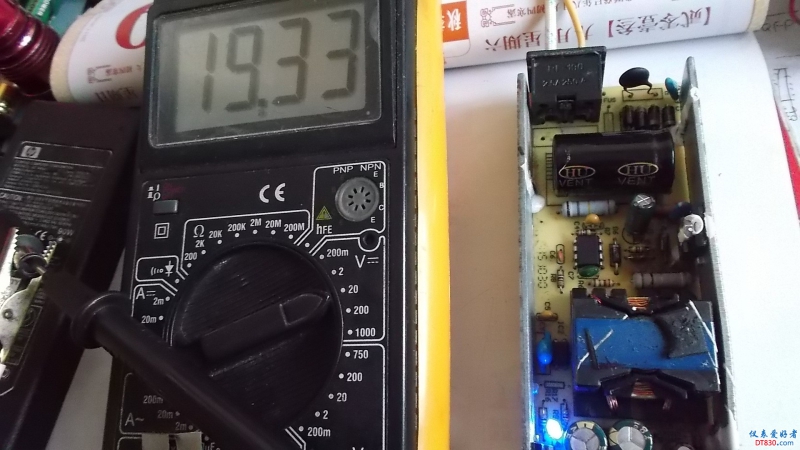

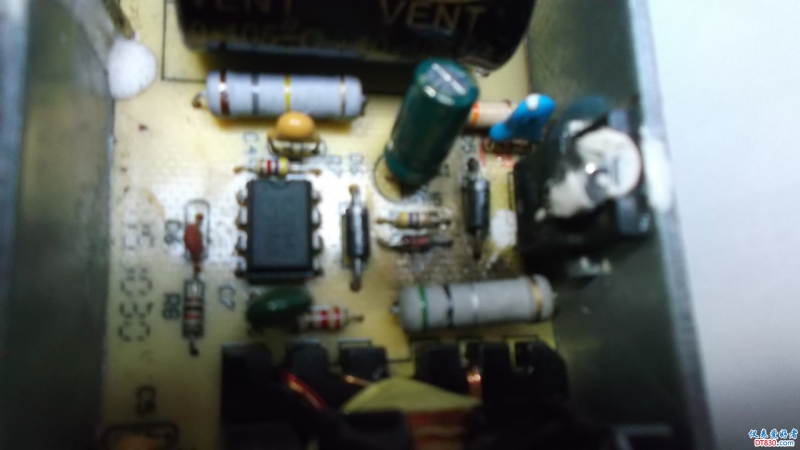

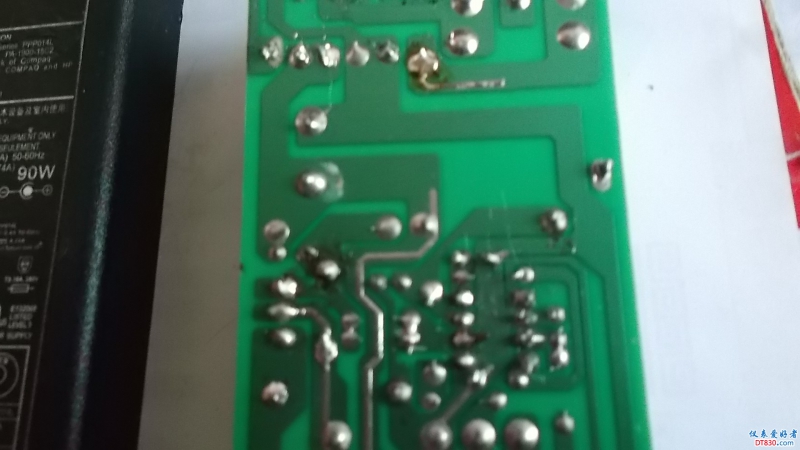

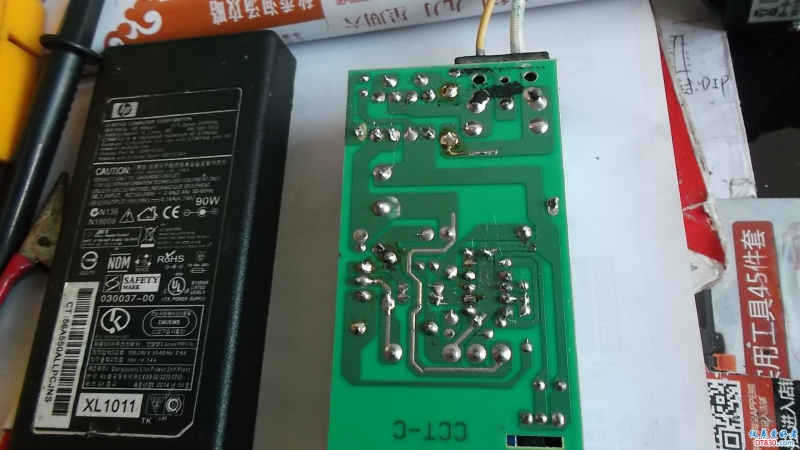

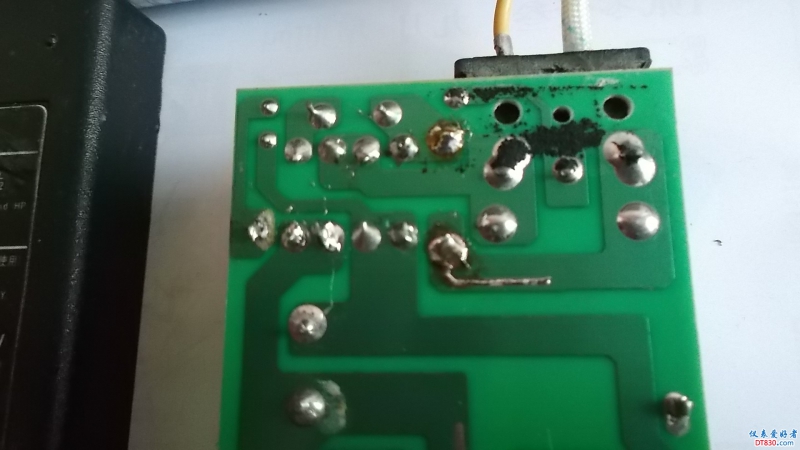

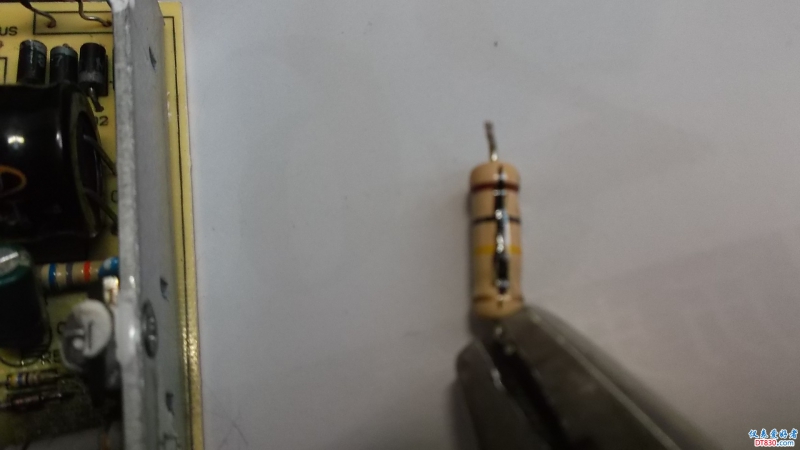

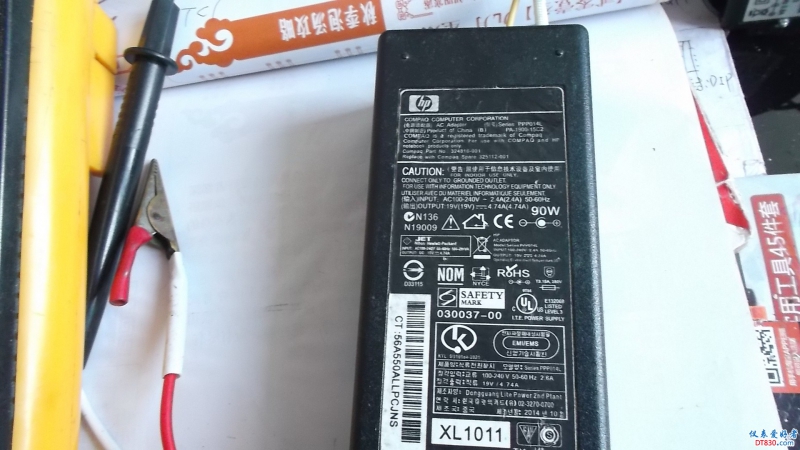

一个惠普笔记本电源，没有输出，用装潢刀沿接缝撬开，看到保险烧了，导致3842附近pcb板烧变色两平方厘米，于是将附近变色的2极管，电阻，电容，该量的量该换的换，用灯泡大法上电------没反应，这就得从头开始了。 惠普笔记本电源。 3842附近pcb板烧变色。 首先整流管坏了两个，四个全换掉，上电高压有286伏，但没有输出。 又将3842换掉，还是没有输出。 又查了几个件，还是没有输出。这种情况不想修了。放在一边。时隔一个多月，今天给老指针表配红袍电阻，在电阻底部刮开金属膜改阻值，焊上后看不出来。忽然想到这个烧变色的板上是否有上面看不出来，但底部烧坏的件。 随即把图片中两个2极管下面这个灰色电阻【这个是后换的的，原来的很新】拆了下来，正是底部烧坏了。 这个是模拟的电阻，底部烧坏不通了，好在色环清楚，查后0.33欧，换上后上电-------正常。 至此完美修复。可是修成这样谁又能用呢。就是一个吸取经验，一个成就感。累坏了老头【明年66大寿】，用了两个小时。

43545

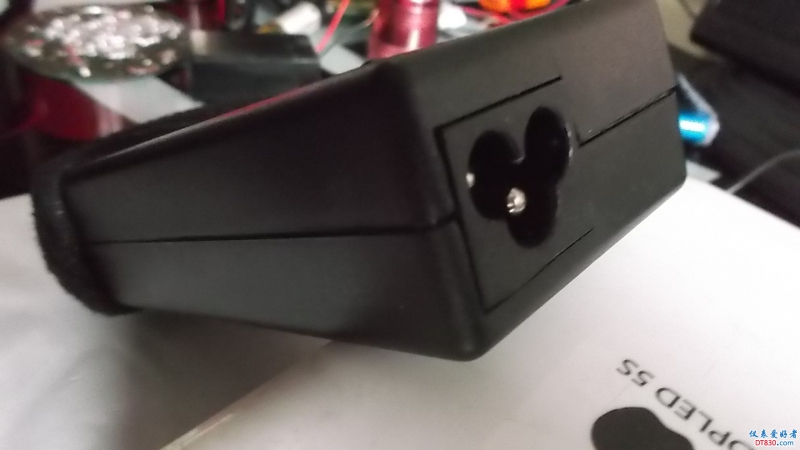

这种密封的电源，打开容易，装回去就麻烦啦。

勇闯沙滩

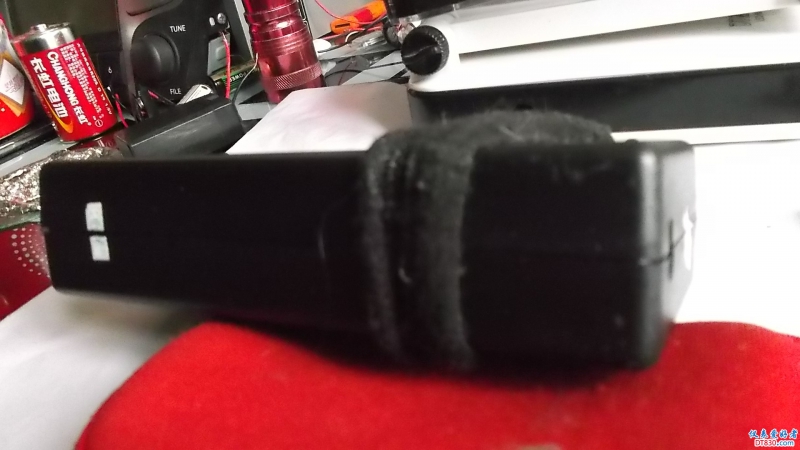

打开用装潢刀沿接缝先划，再慢慢撬，装回去也严实的。 最后用3秒胶沿接缝控制好多少粘上。

tyt722

说来也是有意思，楼主提及的底部烧坏的这种色环电阻，烧坏之“痕迹”多见躲在“底部”，稍不注意就发现不了。看来修理时都需要脱开线路板测量才能“放心”。楼主修个电源有这耐心也不容易哈。

勇闯沙滩

tyt722 发表于 2017-11-14 07:42
说来也是有意思，楼主提及的底部烧坏的这种色环电阻，烧坏之“痕迹”多见躲在“底部”，稍不注意就发现不了 ...

退休没事，小打小闹的修些小电器。经常修开关电源类的，所以这个不甘心。它稍加改一下431电压，可给12v50ah左右电瓶充电，标称4.75A电流。

tyt722

羡慕您有闲有兴趣有技术。我曾收集到数个很新很漂亮的DELL笔记本、显示器开关电源，都有故障（电压不稳跳动、无电等），很想修复它们，一直没时间，也静不下心来“对付“它们，最后当垃圾丢弃了。看来，有些事也是无奈。

勇闯沙滩

tyt722 发表于 2017-11-14 18:41
羡慕您有闲有兴趣有技术。我曾收集到数个很新很漂亮的DELL笔记本、显示器开关电源，都有故障（电压不稳跳动 ...

你们有工作，有事业，没时间鼓弄这些东西，我们是退休没事用自己的爱好来增加大脑活动，也是对童年的梦想加以实现。

光速飞行

开关电源，我这里有好几大箱，有新的，旧的都没坏，板卡，电源，多得没地方放。

勇闯沙滩

光速飞行 发表于 2017-11-15 14:10
开关电源，我这里有好几大箱，有新的，旧的都没坏，板卡，电源，多得没地方放。 ...

我虽然没那么多，数数也不少，20多个电动车充电器，15左右个电脑电源，手机充电器一啤酒箱，牌匾上led灯用的驱动电源也是一箱，

光速飞行

勇闯沙滩 发表于 2017-11-15 15:46
我虽然没那么多，数数也不少，20多个电动车充电器，15左右个电脑电源，手机充电器一啤酒箱，牌匾上led灯 ...

好了，都是旧，没值几个钱，放在家里想玩就玩不玩想了就丢。
