泡过水的福禄克PM6304电桥拆解

43545

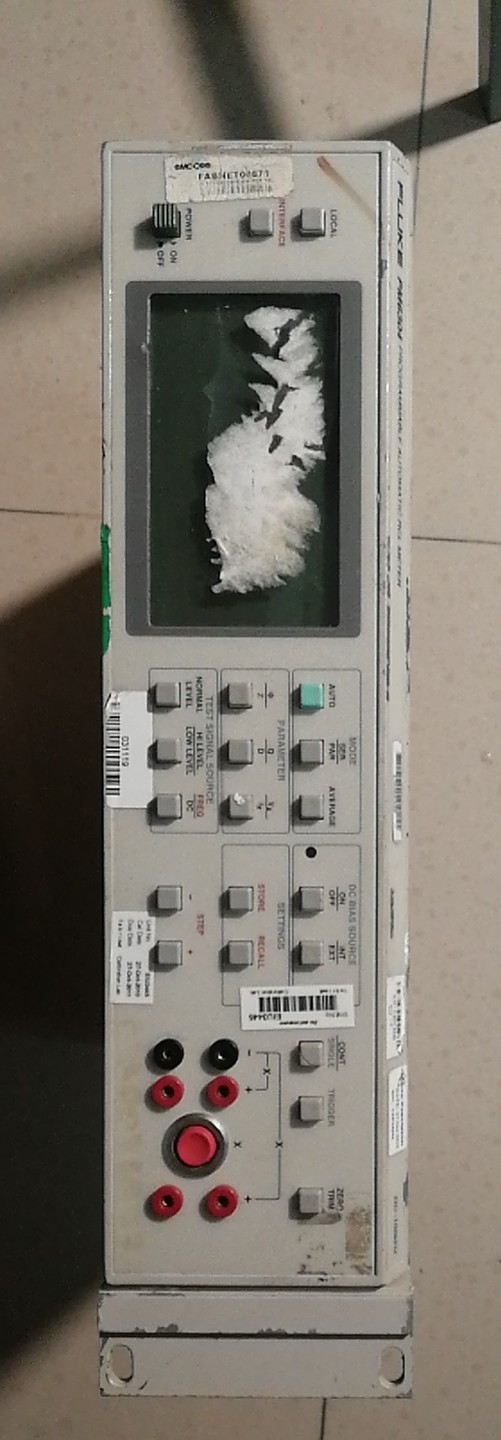

某二手APP上发现有一台泡过水的Fluke LCR电桥，型号PM6304 这个电桥有直流偏置功能，测量频率可以达到100kHz 。


卖家说，泡水好久了，但没通过电。没通过电，要的就是这话，泡水不可怕，可怕的就是通电啦。


马上下单，收到货后，测了测变压器 初级是好的，变压器适应多种市电的 现在是切换到了110V，估计真的是没通过电，否则会烧了。

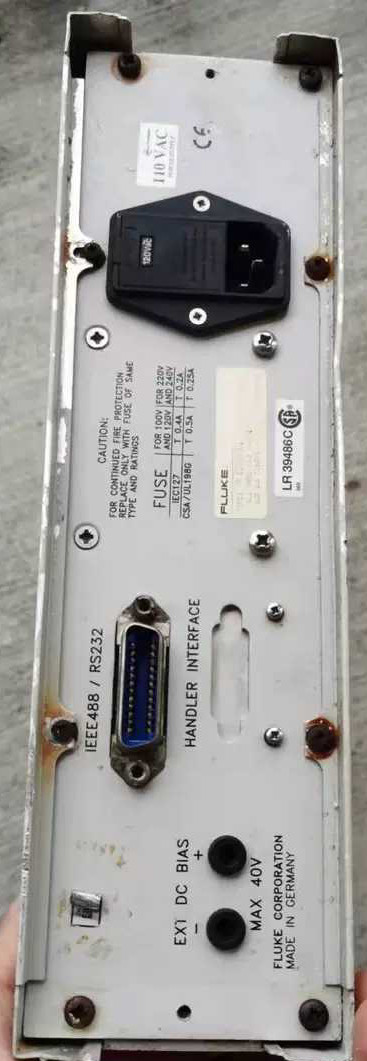

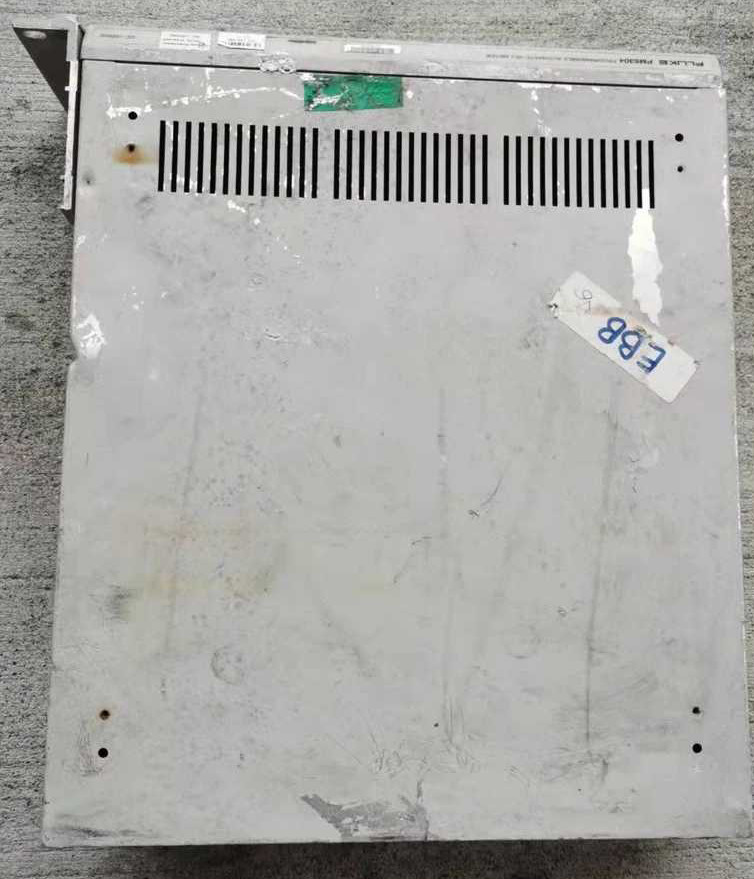

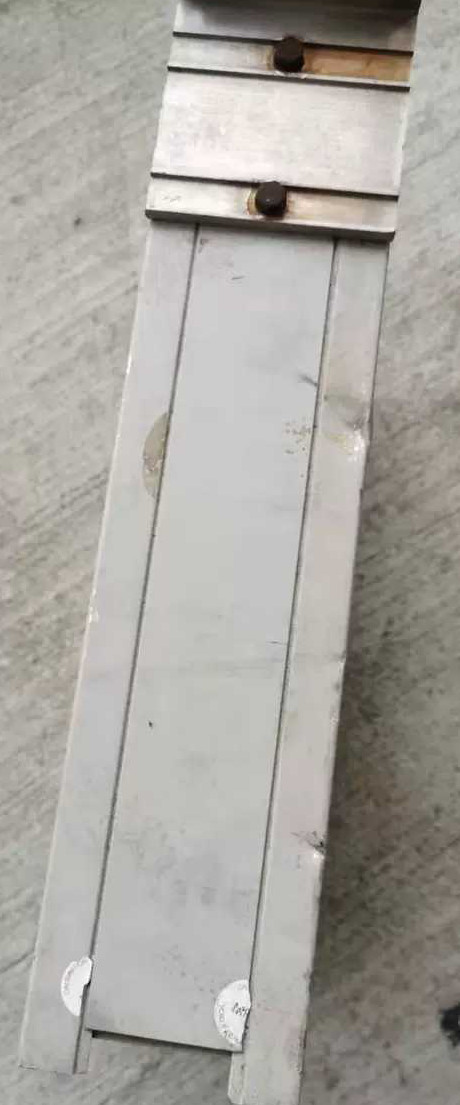

从上图的图看，这机器是长时间放在机架子上使用。

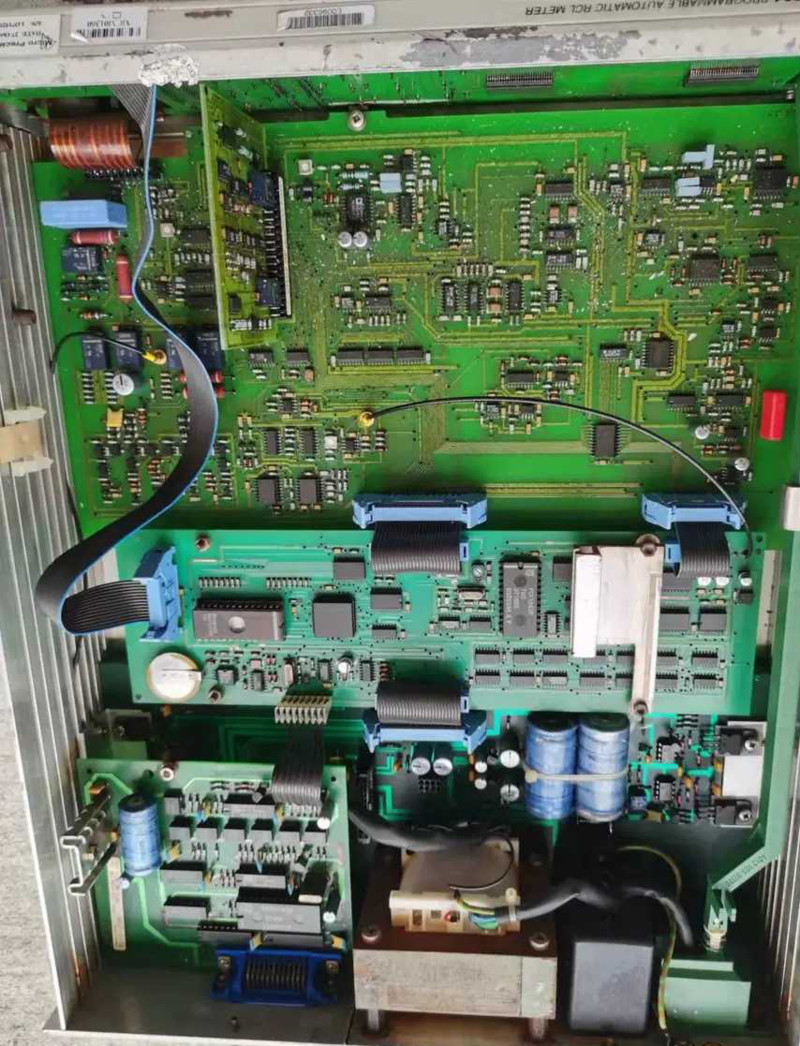

内部全景图是这样的。




一看PCB板就不怎么光亮，变压器生锈。

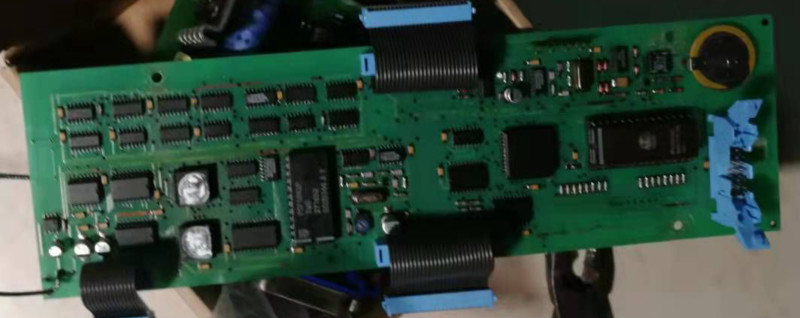

话不多说，那就开始拆吧，先拆中间那个长方形PCB板，这个板子是电脑控制板，上面会产生LCR需要的所有频率，然后经过一根屏蔽线传输到大板子上，当然还有其它的信号也要接到大板子上的。
这个板子容易拆，4个螺母一拧板子就下来了：

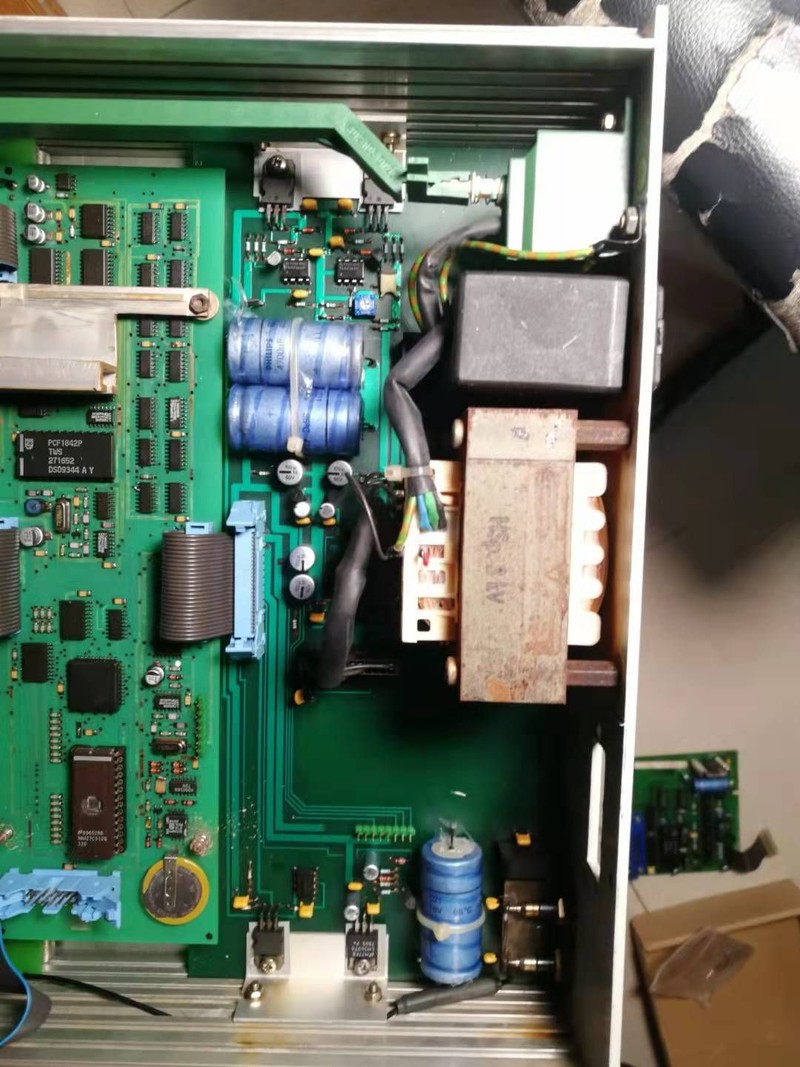

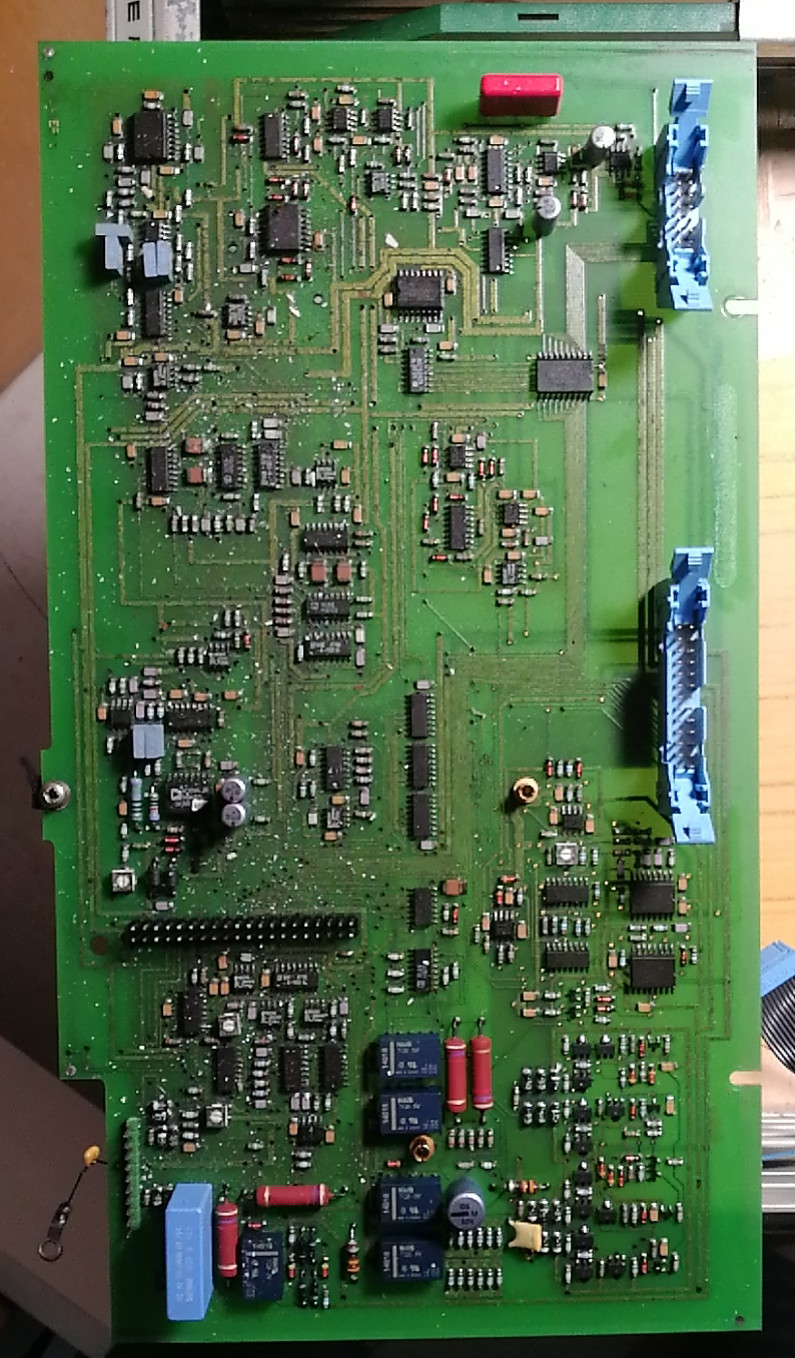

接下来是拆大板子

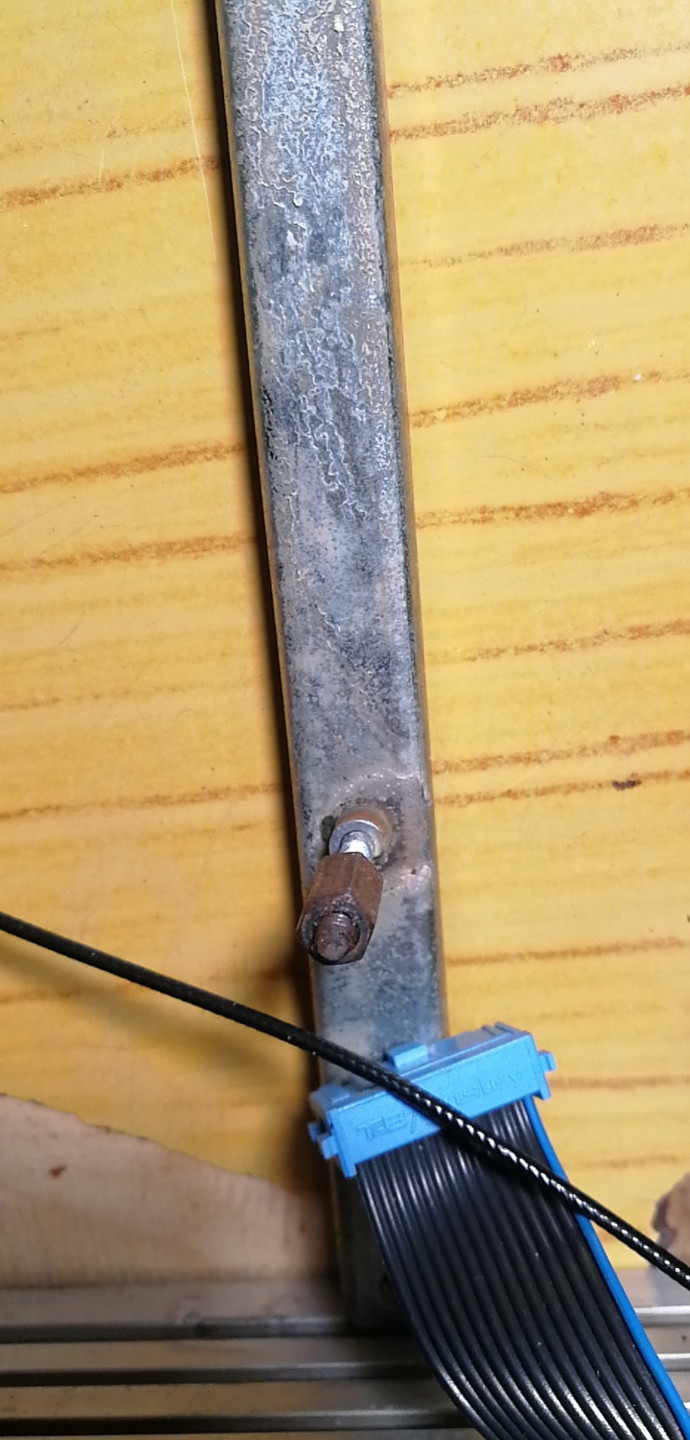

大板子拆了后，就可以看到底部的架子，螺丝都锈得历害了。



现在再拆显示板，在板子后面有6个螺丝，拧掉就行。

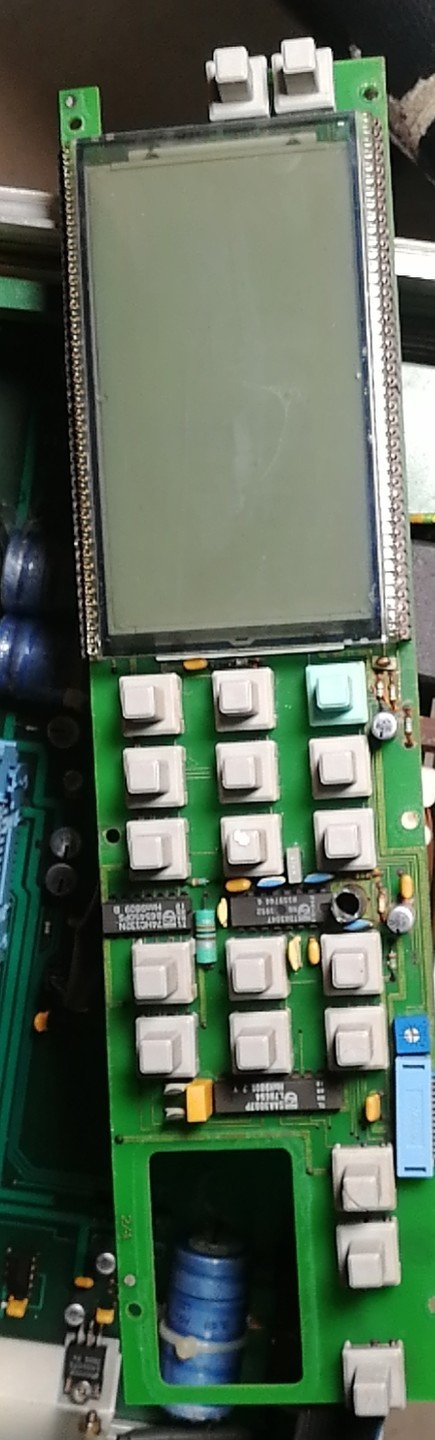

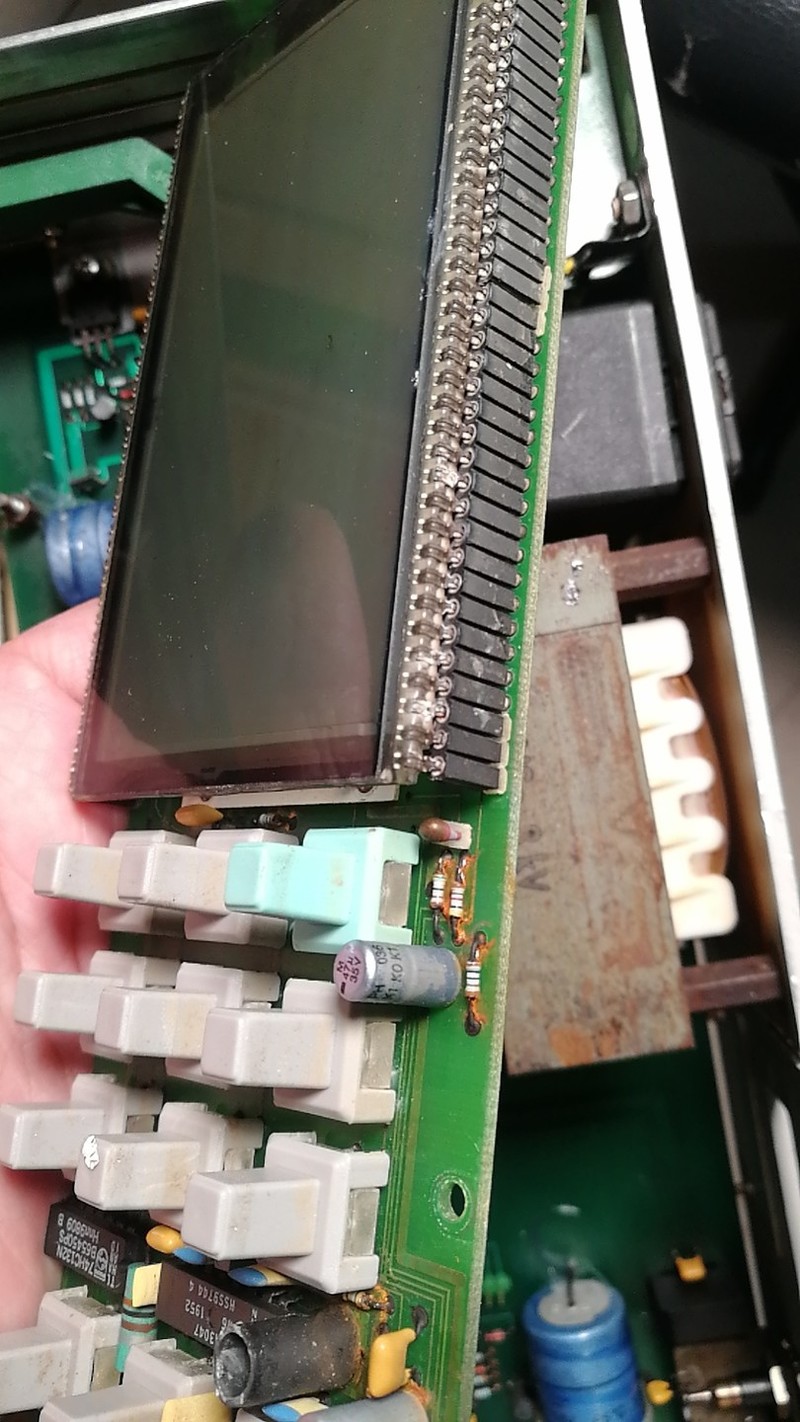

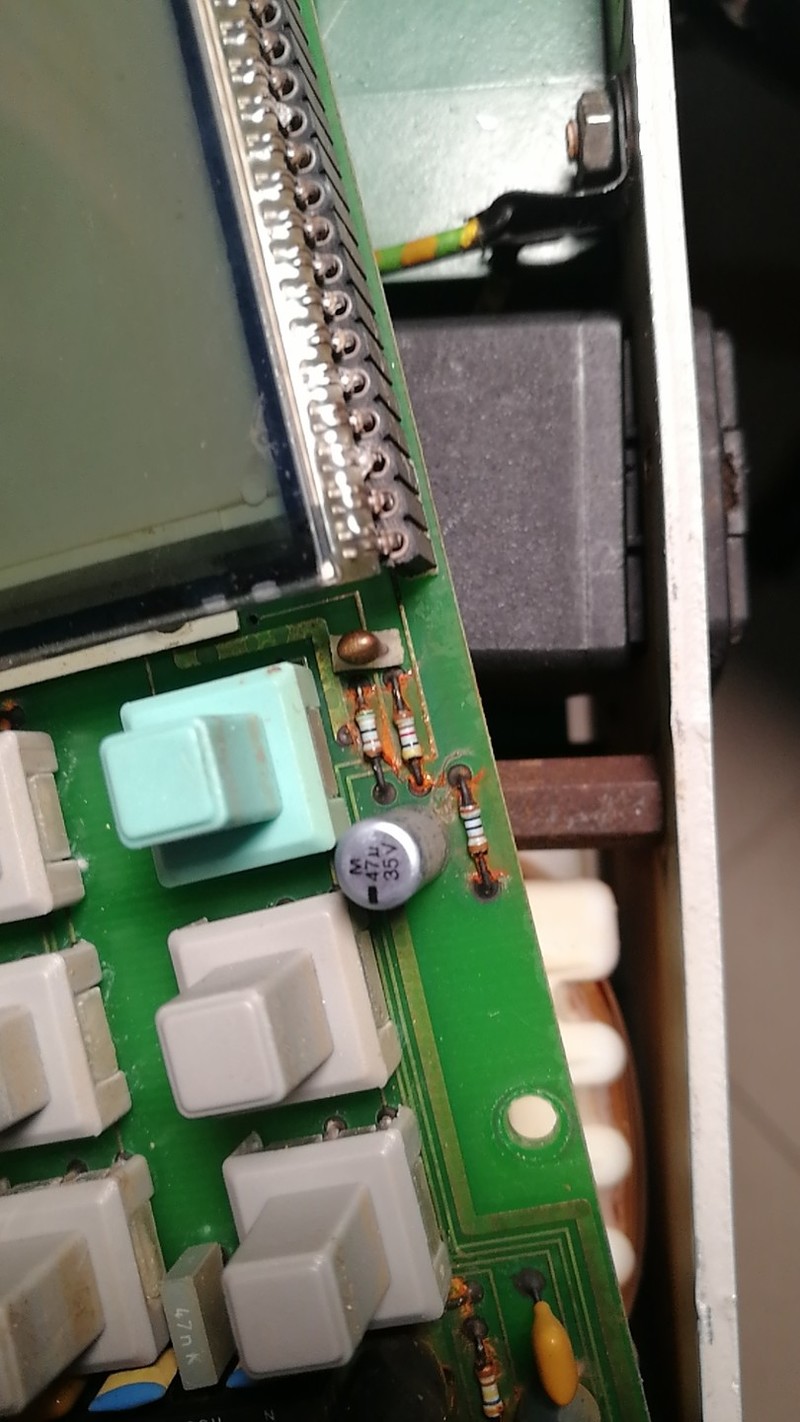

看上面显示板上的屏幕引脚也是有生锈的，最好是别断脚了，拜拜佛吧。


开始拆电源板，电源板上有一个通迅卡，这个卡上方有一个螺丝，机器后有2个螺丝，取下就行了。

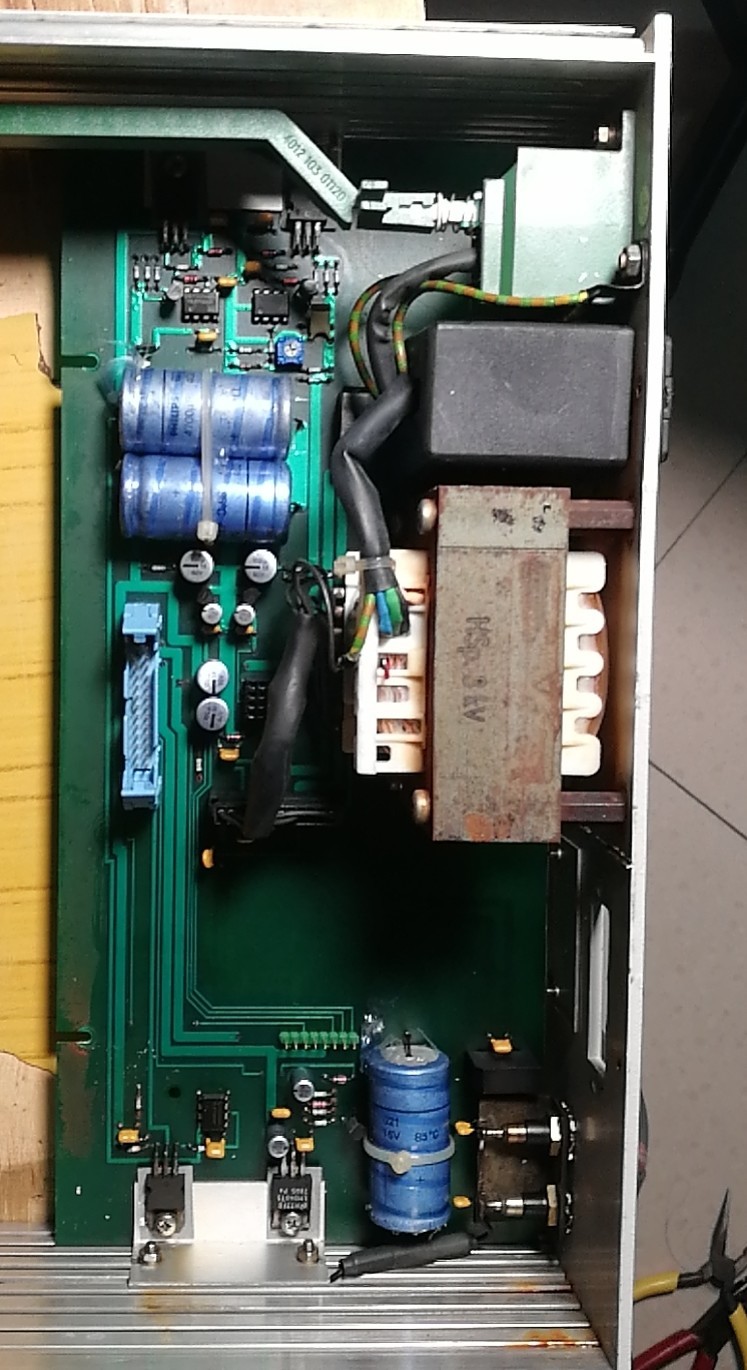

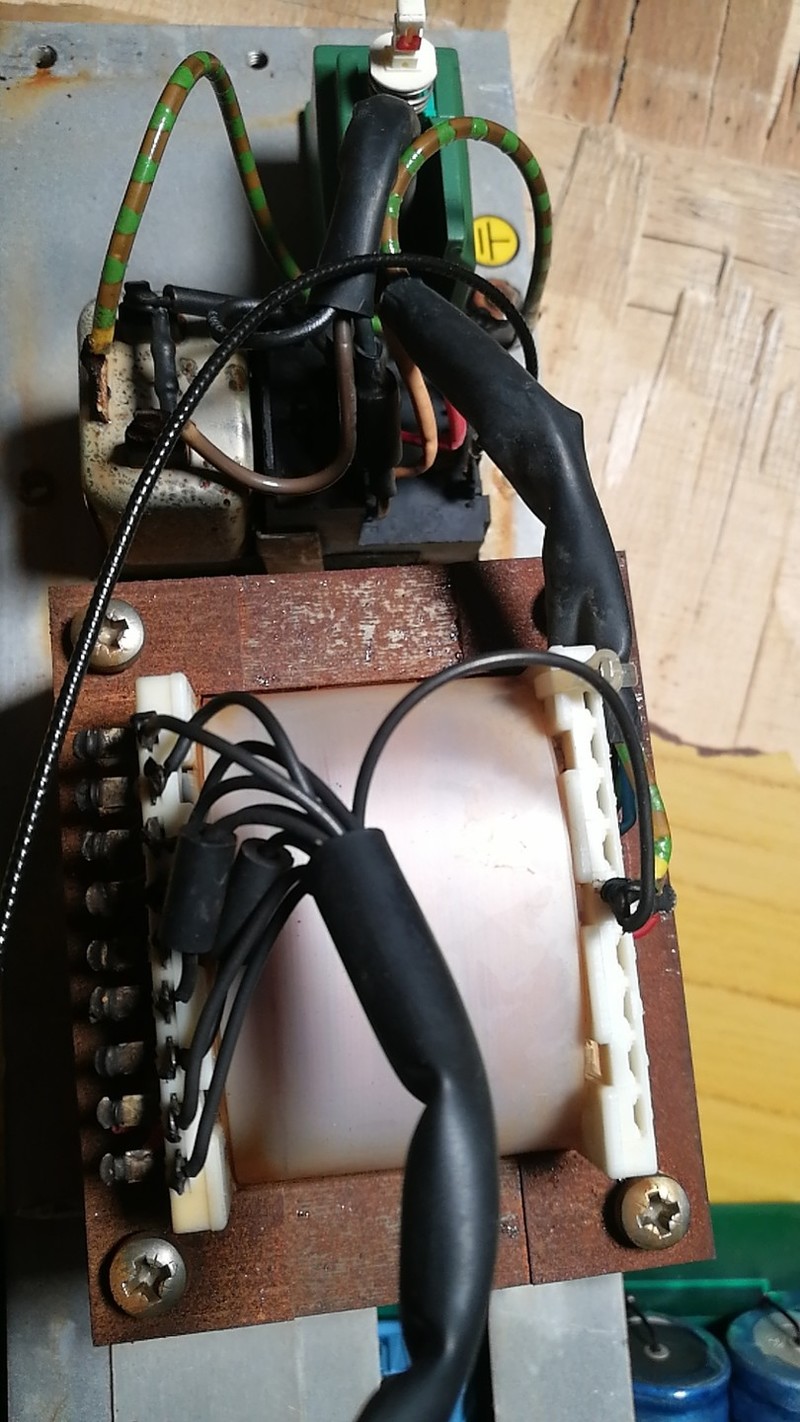

上图是拆完通迅卡后的，电源板图片，可以看到PCB板上有一个变压器，想要把电源板拿下来，得拆机壳后面的大螺母，还有PCB板两边散热片上的小螺母。

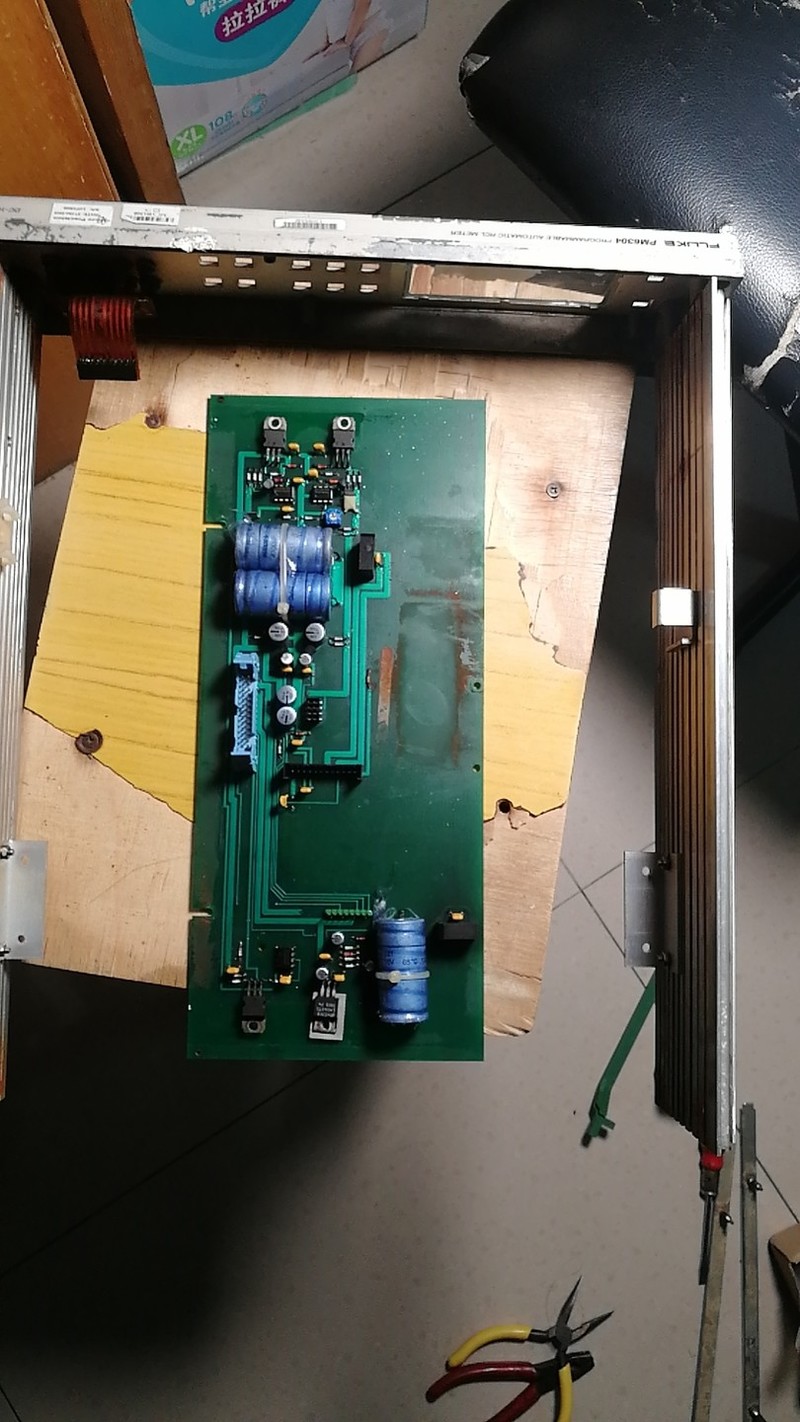

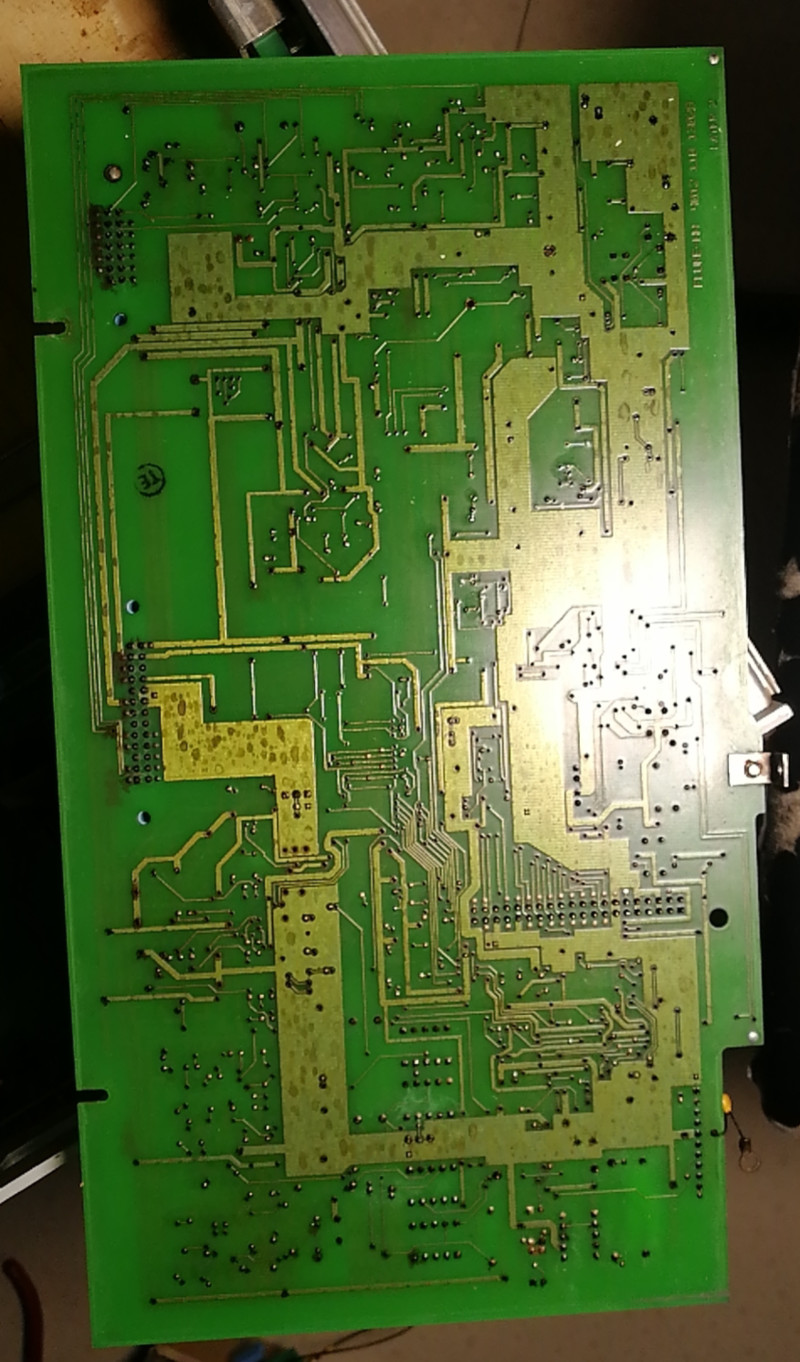

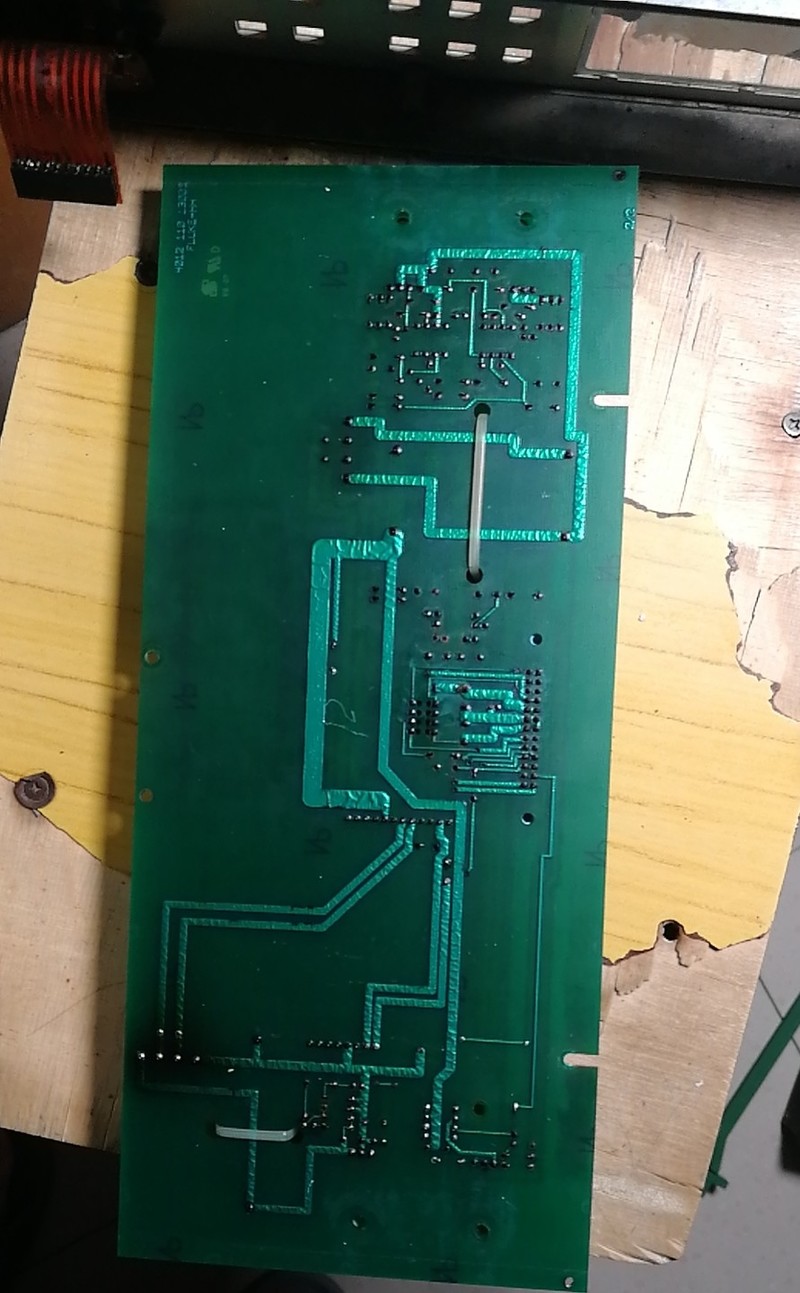

上图是，电源板的PCB正反面图，可以看到变压器也被我拿下来了，架子空荡荡的。

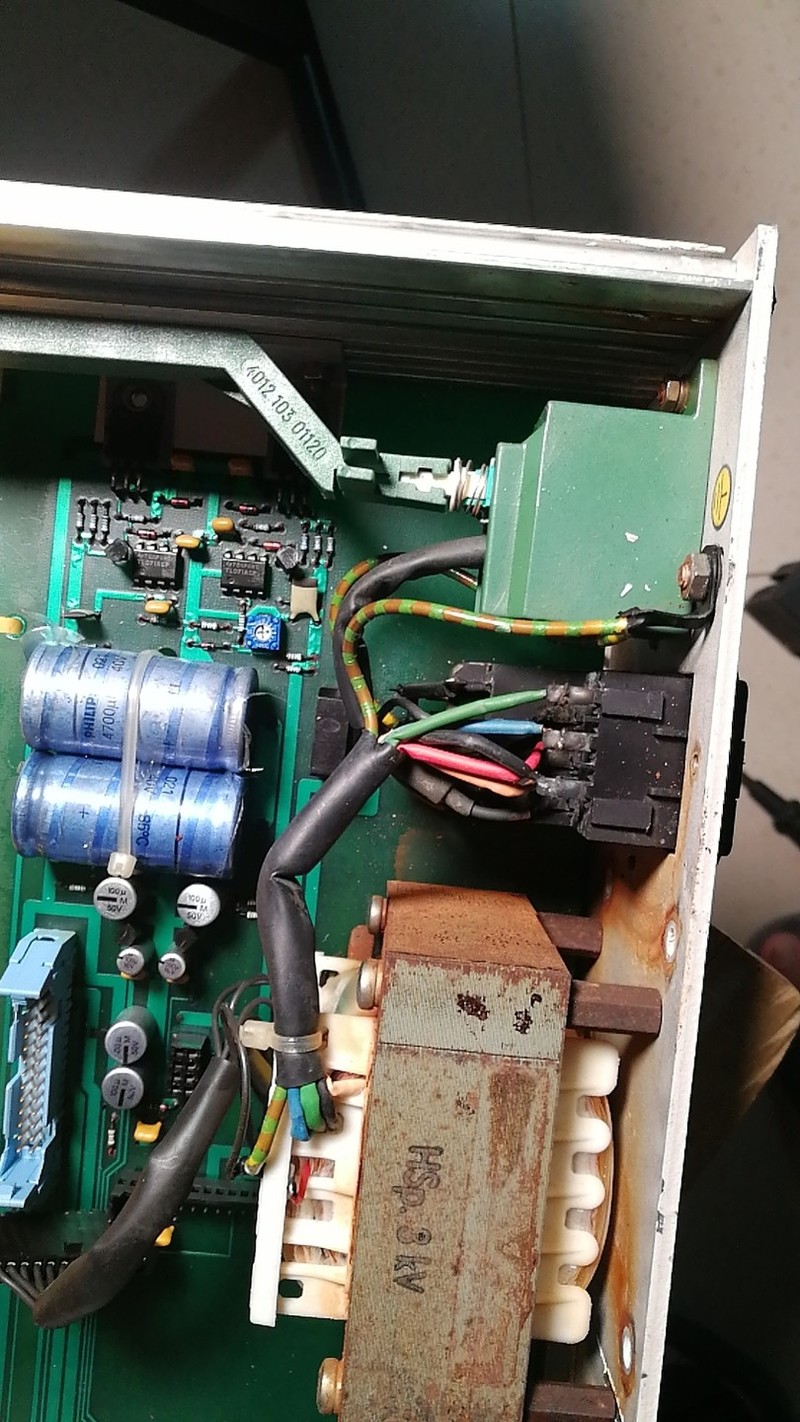

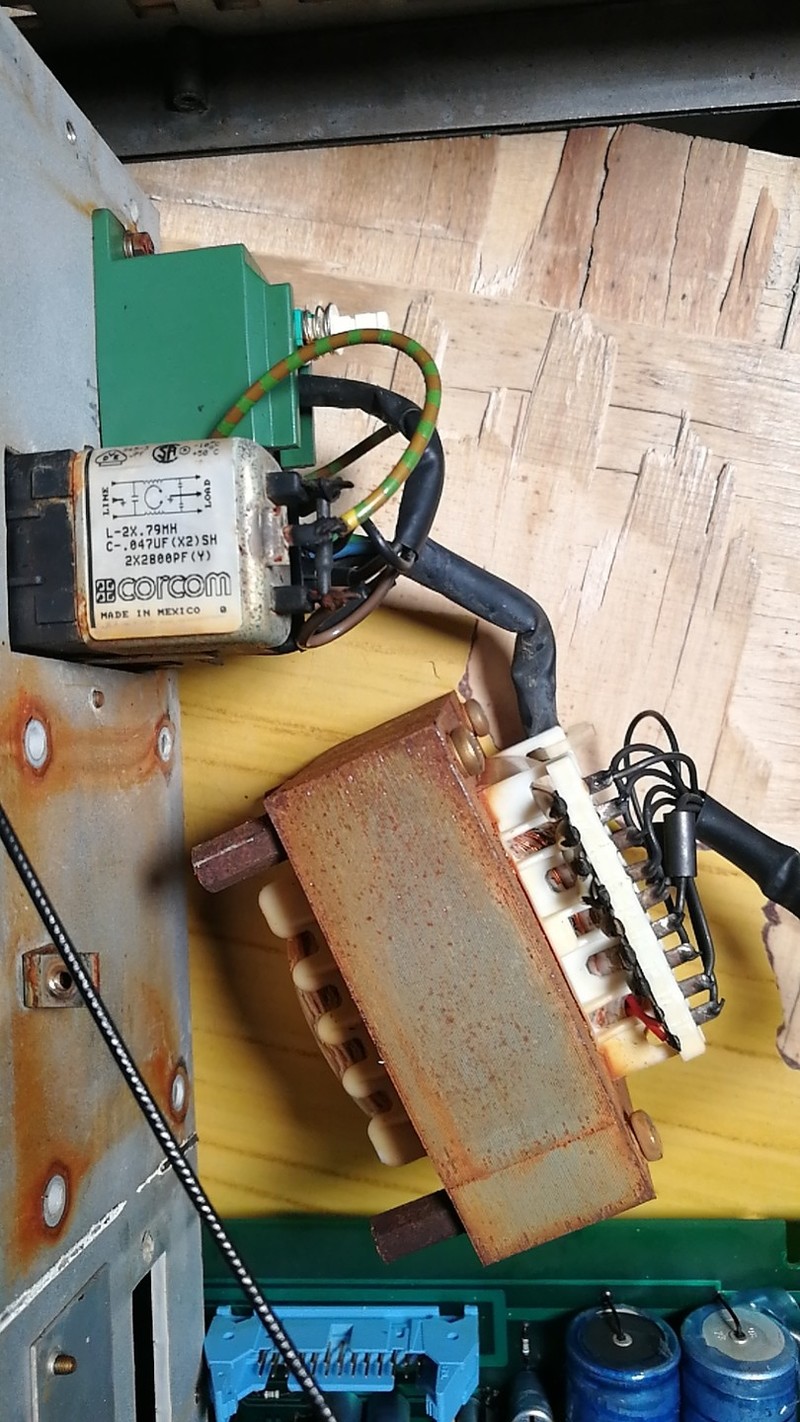

变压器生锈了，有没有发现，整个电源，没有保险丝，也不知道保险丝在哪。
拆解完成了，准备后续的修理，清洗工作。


谢谢大家阅读。

勇闯沙滩

遇到过泡水电器，过孔，继电器，IC的相邻脚之间容易出问题，必须好好处理。

nyxfk

我感觉是不是应该弄个大不锈钢盆,接慢纯净水,再煮煮

wgh1027

nyxfk 发表于 2021-9-10 11:31
我感觉是不是应该弄个大不锈钢盆,接慢纯净水,再煮煮

这方法不错

wgh1027

谢谢分享

表述

銹迹斑斑，要下功夫打理了。

43545

表述 发表于 2021-9-10 12:13
銹迹斑斑，要下功夫打理了。

是的，到现在为止也没好办法清除，还有元器件上的锡也是黑的

yejunan

43545 发表于 2021-9-10 19:39
是的，到现在为止也没好办法清除，还有元器件上的锡也是黑的

修好了没有？

atz123

谢谢分享

abpyu

我瓜子都买好了，就等续集了
