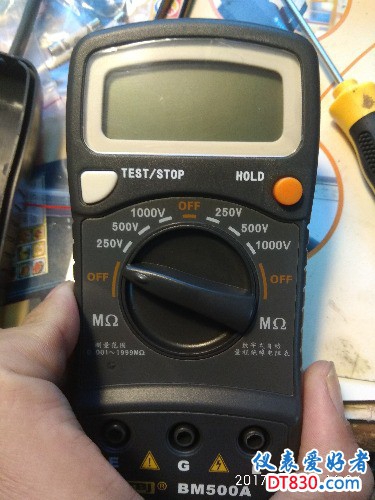

滨江1000V数字兆欧表,如何调整输出电压

[复制链接]
发表于 2017-11-13 17:04:48 来自手机 | 显示全部楼层 |阅读模式
提问咨询
提问类别: 万用表
提问行为: 校准
标签: 滨江1000V数字兆欧表、7106
实测250v档270v
500v档493v
1000v档933v
万用表数字表10M内阻型

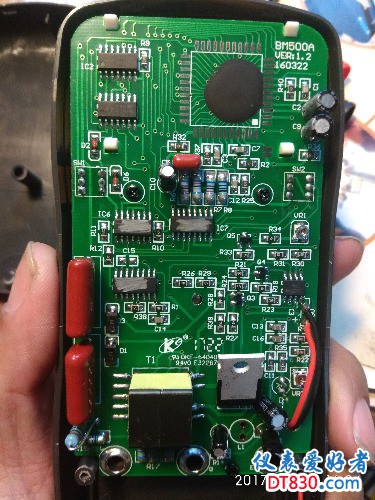

看布局貌似主控是7106芯片的,可是也是自动量程的,也不知道是怎么实现的。
里头有vr1和vr2两个电位器,不知道是不是调整输出电压的
发表于 2017-11-14 10:41:35 | 显示全部楼层
话说你11活动价入坑的吧?我也看这款滨江的没入手。
 楼主| 发表于 2017-11-14 22:32:04 | 显示全部楼层
胡乱调整了下,VR1貌似是促调,VR2好像是细调,
也不知道对不对
发表于 2017-11-16 09:16:14 | 显示全部楼层
感觉还是入个UT或VC的绝缘仪来的靠谱些,也很少会用到也就没有去入了,490多伏实际使用应该影响不大。
发表于 2017-11-18 19:08:16 | 显示全部楼层
这东西最好别乱调,输出电压低了应该与电池电压有关,实际490多伏测绝缘电阻应该没问题的
发表于 2017-11-20 21:45:18 | 显示全部楼层
怀疑左下角的大黑块可能是升压变压器,旁边的两个聚酯电容倍压整流。TO220的管子是开关管,楼主看看是13007还是13009?
发表于 2017-11-21 08:35:12 来自手机 | 显示全部楼层
你这明明就是一个手动档嘛,就三个量程
 楼主| 发表于 2017-11-21 22:48:12 来自手机 | 显示全部楼层
fslichong 发表于 2017-11-21 08:35
你这明明就是一个手动档嘛,就三个量程

输出电压是手动挡的,可是测量出来的阻值是自动挡,从2MΩ到2000MΩ量程自动切换。也不知道原理是啥,看表头感觉是7106的。我不知道怎么实现的
