改装反渗透净水器饮水机一体机,增加倒计时功能和触摸...

[复制链接]
发表于 2021-10-10 19:11:55 | 显示全部楼层 |阅读模式

前言:
上月买了一台反渗透净水器饮水机一体机,机器可以台式,可以挂壁,我是挂壁使用,净水效果非常好,TDS值进水200多,出水7,比我家里之前哪台沁园的反渗透净水器饮水机一体机效果好多了,关键是这台带制冷的才500多元,净水效果还比2000多的沁园效果好,而且滤芯是通用滤芯,平均一年滤芯耗材也不过100元左右,以前沁园的品牌滤芯一年要300-400元。
为何改装:
其他都满意,不过我家净水器经常忘记关闭制冷开关,一开就是一天,烧热水也是,反复烧好再保温感觉不爽,当然这也是市面上其它饮水机的共同问题,要是加装个定时开关就好了,机械式的倒计时开关直接放弃,安装不方便,丑,而且还会发出噪音。在网上选了很久,最终找到一款普彩的定时插座,可以倒计时5分钟到24小时可调,还带记忆功能,即便长时间关机,下次开机如果触摸1次,设置的倒计时时间还是上次所选。

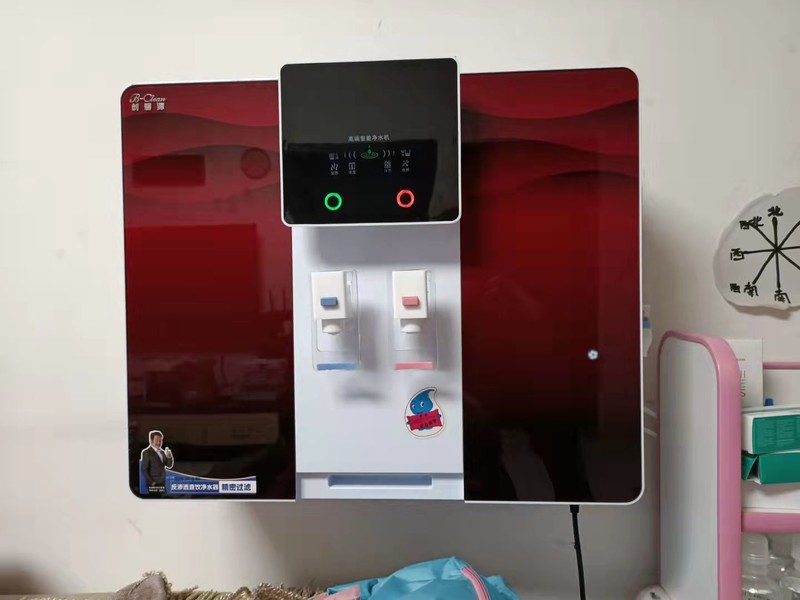

这就是挂墙的一体机改装后的效果,上面的绿圈和红圈原来是没有的,现在触摸这两个圈就能开启制冷或加热,默认时间是上次关机时设定的倒计时时长,另外以前的电源线在左边,我挂墙使用不方便,改成品字插座到一体机右下方。

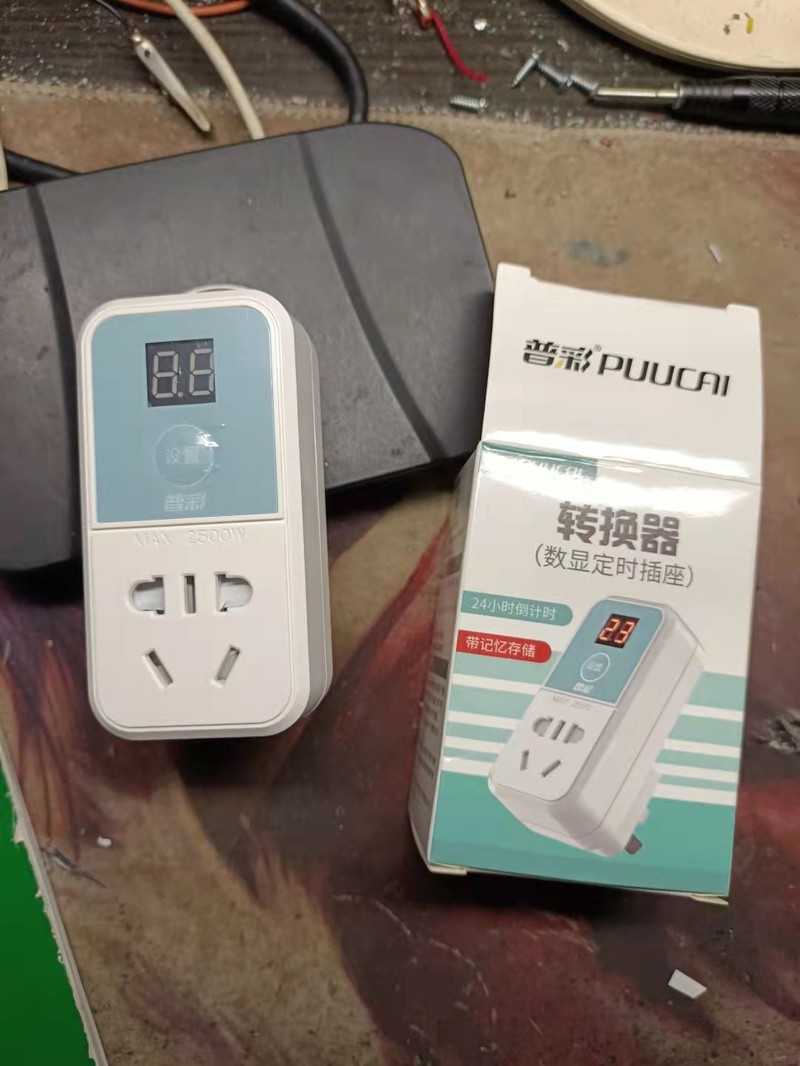

这就是买来改装的插座,并夕夕买的,大约13一个,我买了2个,大家不要找我要链接,有时候可能价格贵点,插座原先的开关是微动开关

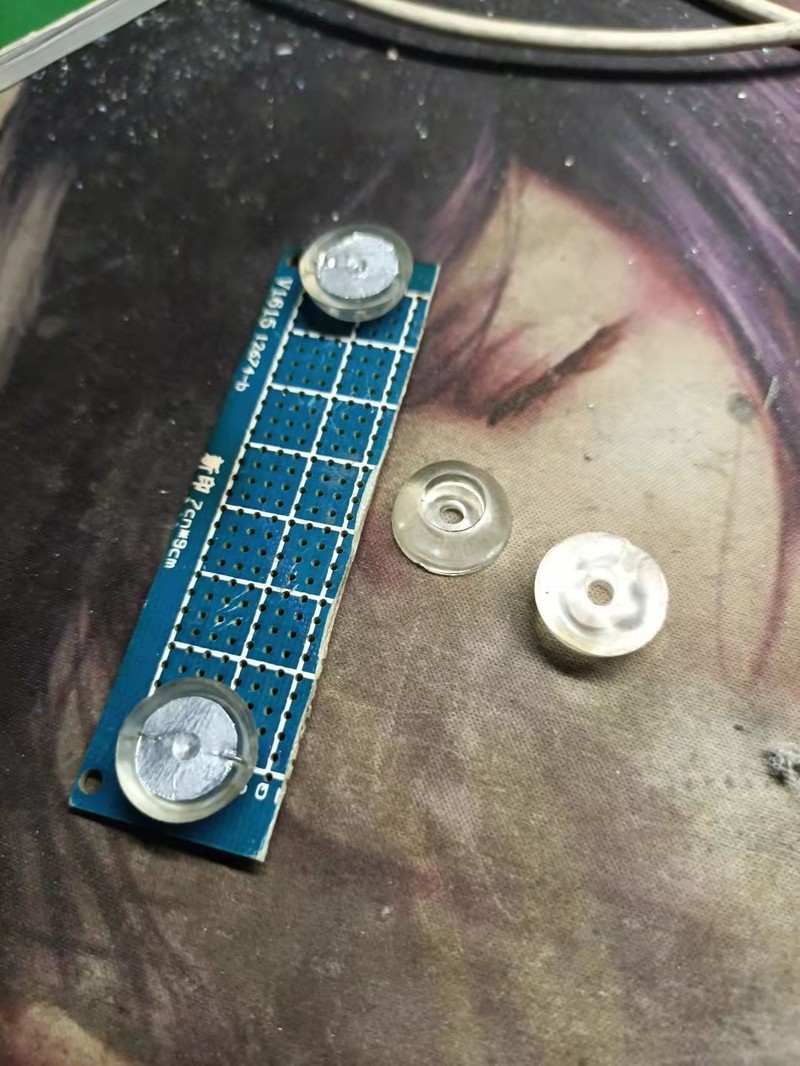

首先改装触摸按钮,找到以前买的透明脚垫,然后在脚垫上钻4个小孔,找两个色环电阻的引脚把脚垫固定在洞洞板上,另外一边焊接到洞洞板,就跟缝衣服一样固定。脚垫中间焊接绿色、红色LED各一个,用来指示触摸的位置。找铝箔胶带剪两个小圆粘贴上去,就成了触摸部分,当然粘贴上去相当于也接通了刚才固定用的金属。另外为了避免光污染,透明脚垫的后方全部用铝箔胶带覆盖避免走光。

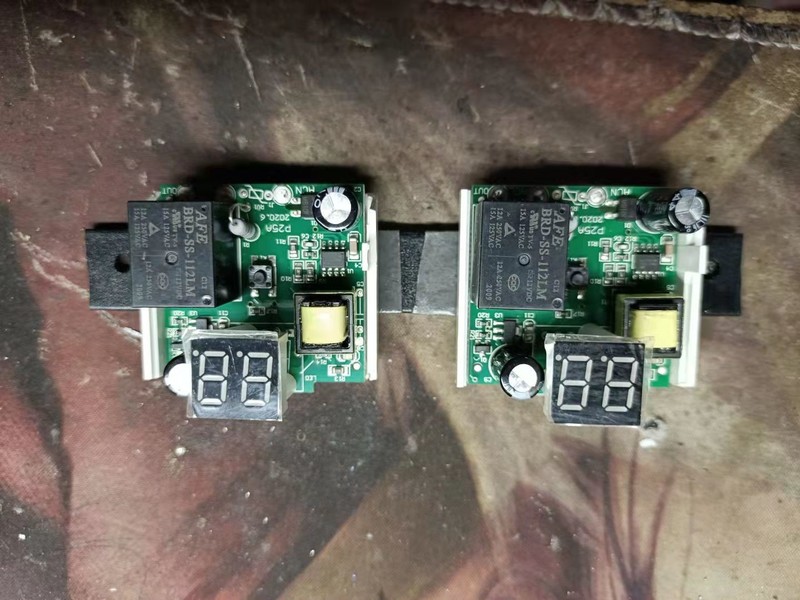

找一个塑料胶条制作了安装支架,定时插座也只留电路板和一部分外壳,用3M双面胶粘贴外壳到支架上

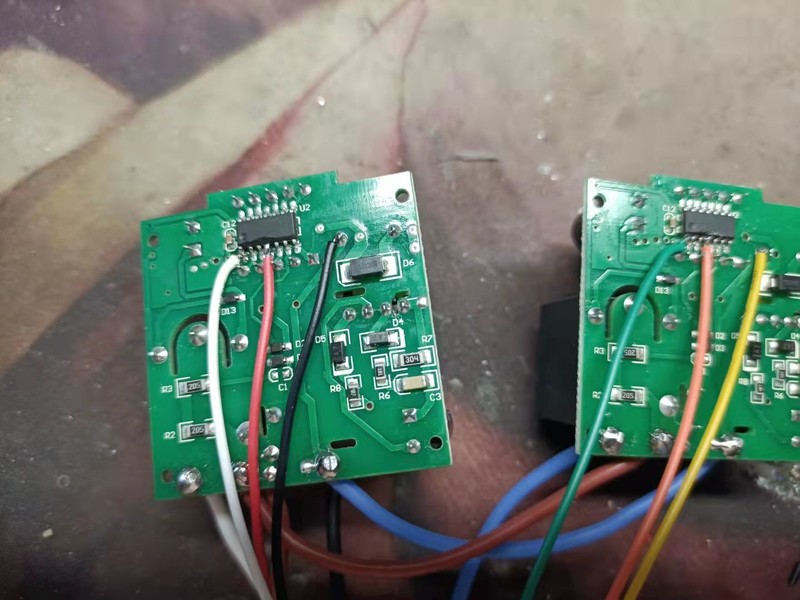

首先饮水机的制冷功能和加热功能的控制,从机器的两个开关来看,就是把相(火)线分别接通制冷电路板和主控制板的加热接线端,所以改装就简单了,220V部分按照定时开关原来的接线方法分别接火线,零线,和输出线,因为我要同时控制冰水和热水,所以两个开关都要接,两根输出线分别并在一体机原来的船型开关上面。再接3根较细的电源线到TTP223触摸模块,白(绿)线接TTP223的I/O,红(橙)线输出5V接TTP223的VCC,黑(黄)线串一个1N4007二极管接TTP223的GND,串二极管主要两个目的,虽然模块供电范围是2.5-5.5V,串一个降压到4.3V放心点,另外防止插座火线零线接反,火线直接联通TTP223的GND,虽然不加二极管也应该没什么问题。

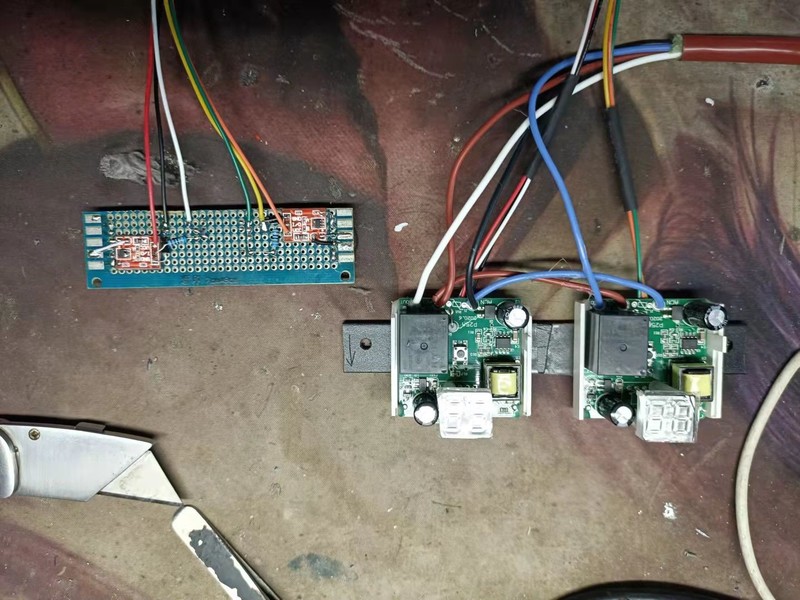

焊接好各种导线,另外我在TTP223的I/O脚到定时开关间串联了个670Ω的电阻,其实不加也可以。【TTP223模块取下原来的LED,接上洞洞板触摸按钮下焊接的LED,另外TTP223的跳线A要短接,设置为低电平输出】

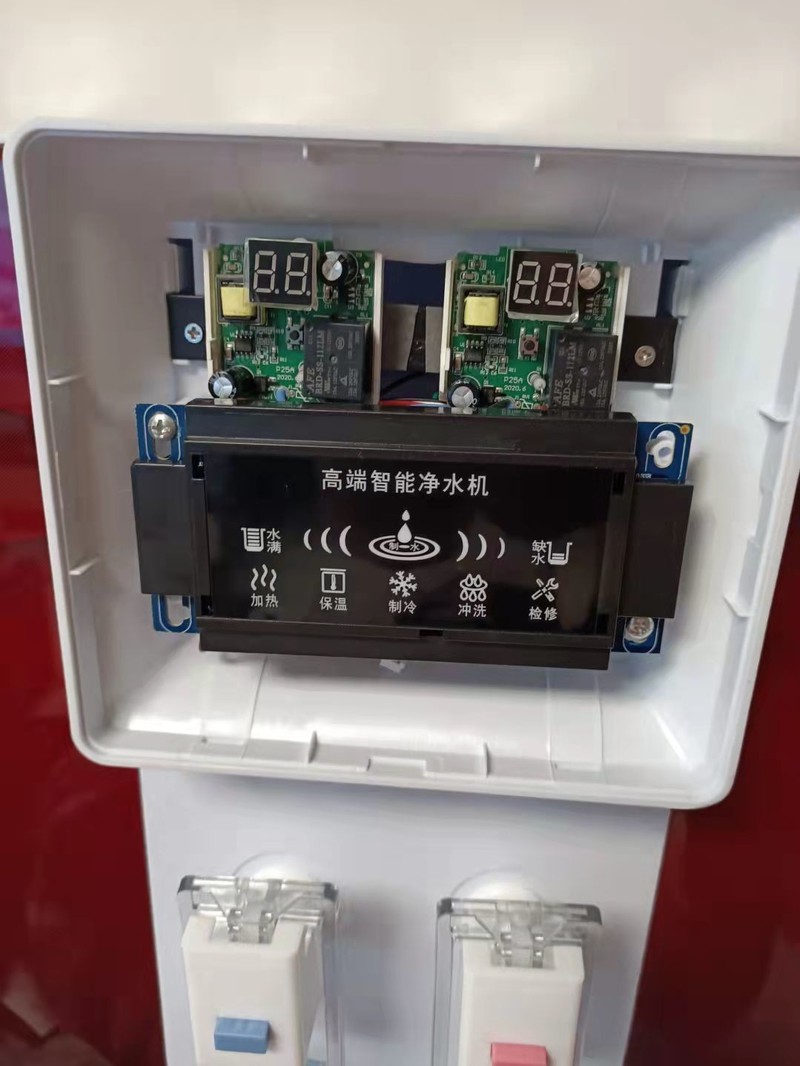

安装好定时插座,另外触摸部分忘记照相了,也很简单,在固定触摸按钮的洞洞板上粘贴3M胶,然后粘贴到一体机取下的显示前盖上面,插上连接到定时器的接线端子,盖上显示前盖即可

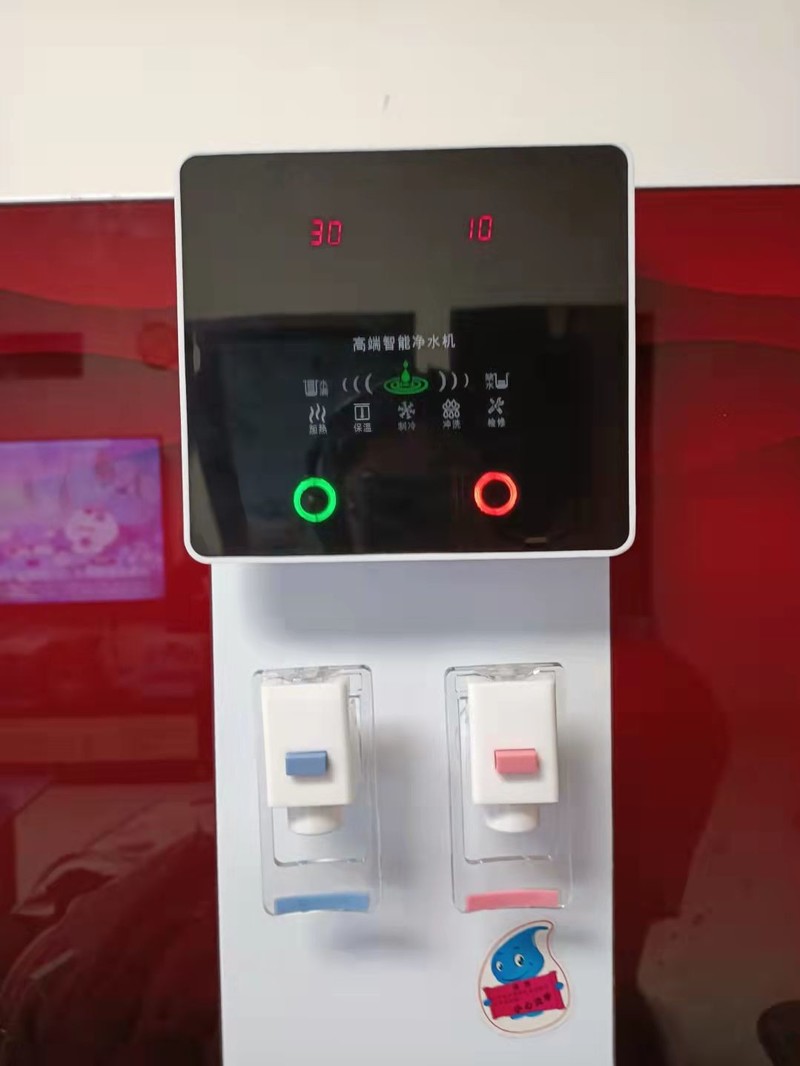

触摸绿圈中间,可以开启制冷,触摸红圈可以开启加热。反复触摸可以设置每次制冷或加热的时间,而且带记忆功能,下次触摸会执行现在的倒计时时长,触摸还可以选择常关,常开。上面显示的时间为倒计时,随时可以看到还有几分钟关闭。我现在制冷设置为30分钟,完毕后自动切断,不怕忘记关闭费电。加热设置10分钟足够了,当然也可以自己改时间。原来的机械开关也可以使用,不过哪个开关开启后这个开关就失效了,不过我也不会再用了。

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

×
发表于 2021-10-11 06:22:12 | 显示全部楼层
谢谢分享。
发表于 2021-10-11 09:53:07 | 显示全部楼层
好方法,谢分享。
发表于 2021-10-11 12:43:50 来自手机 | 显示全部楼层
谢谢分享
发表于 2021-10-11 13:57:32 | 显示全部楼层
反渗透这玩意儿一分钱一分货,你这东西看起来就不靠谱
 楼主| 发表于 2021-10-11 21:35:18 | 显示全部楼层
ynkmzyl 发表于 2021-10-11 13:57
反渗透这玩意儿一分钱一分货,你这东西看起来就不靠谱

关键RO都是进口   价差主要就是外壳和品牌  实测比2500的沁园靠谱
发表于 2021-10-11 22:40:01 来自手机 | 显示全部楼层
谢谢分享
发表于 2021-10-11 22:49:16 | 显示全部楼层
prc3 发表于 2021-10-11 21:35
关键RO都是进口   价差主要就是外壳和品牌  实测比2500的沁园靠谱

不能随手拿个TDS测一下就说靠谱,查一下它有没有认证证书,同类型的多数都是:非直饮水认证。还有废水率如何,有些直接没有废水,你猜
发表于 2021-10-12 07:41:44 来自手机 | 显示全部楼层
改装的很漂亮,那个净水机叫啥名字呢
发表于 2021-10-13 22:43:36 | 显示全部楼层
楼主改装的上档次,漂亮!
