UT51故障

欧米伽阻抗 · 发表于 2021-11-22 13:04:34

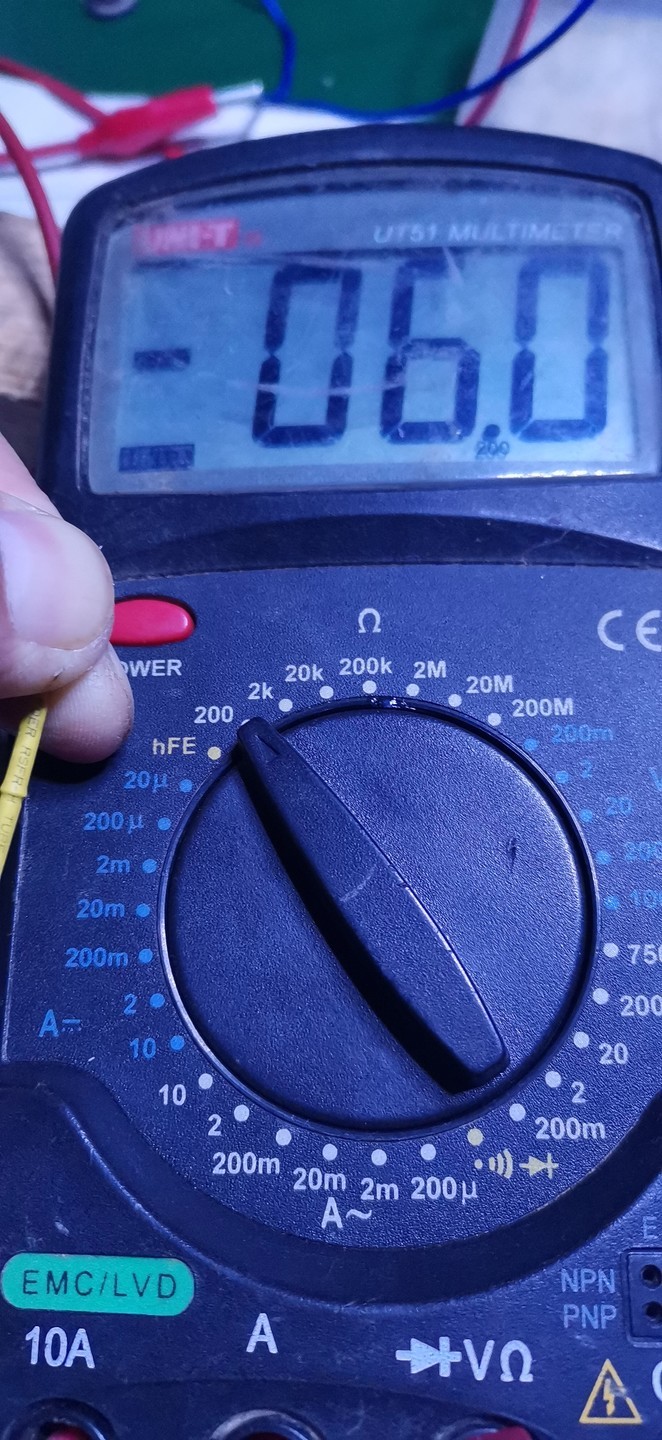

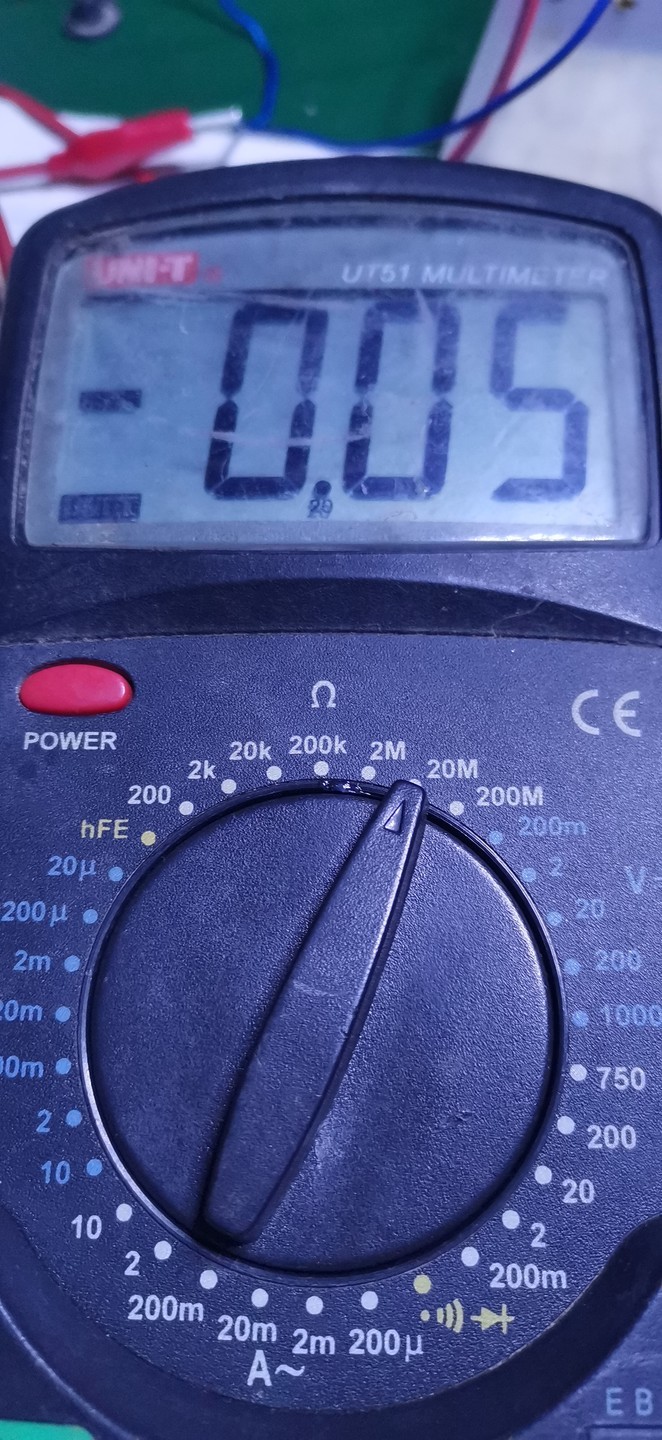

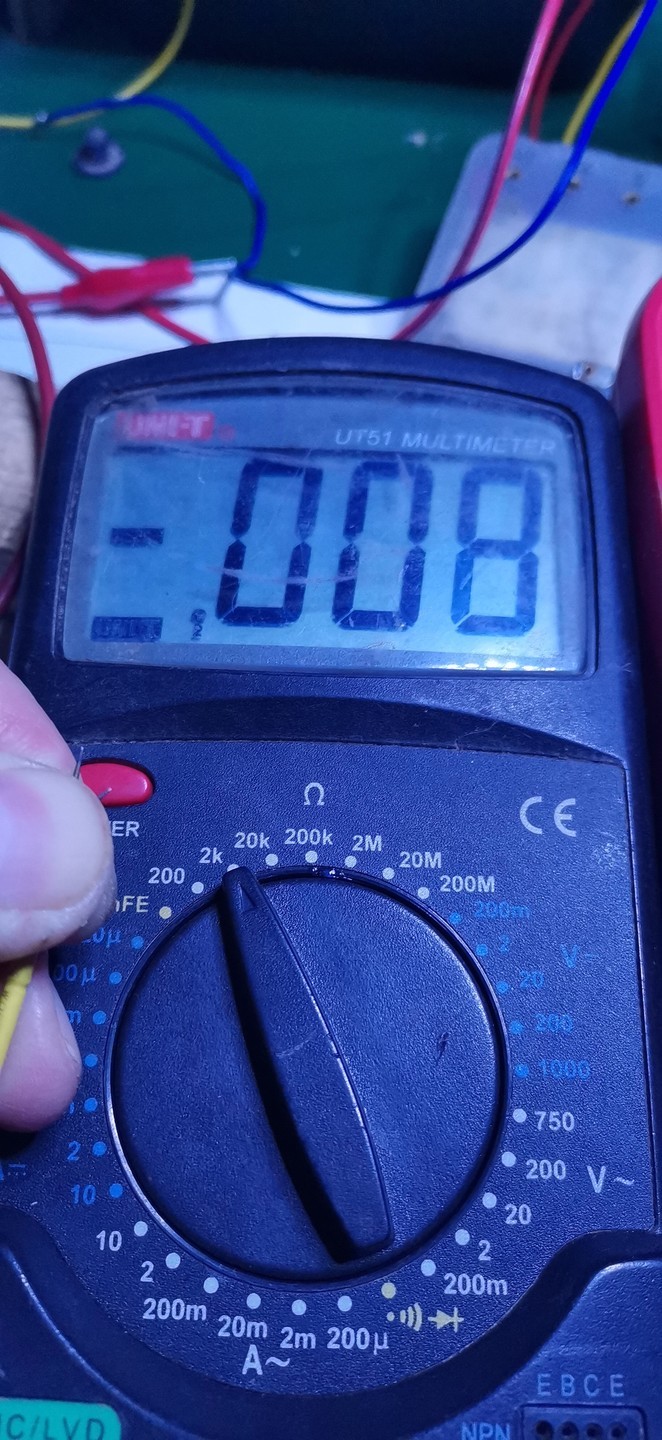

有一块UT51表，放电池开机后，屏幕有底数从5到60来回跳动。如图：

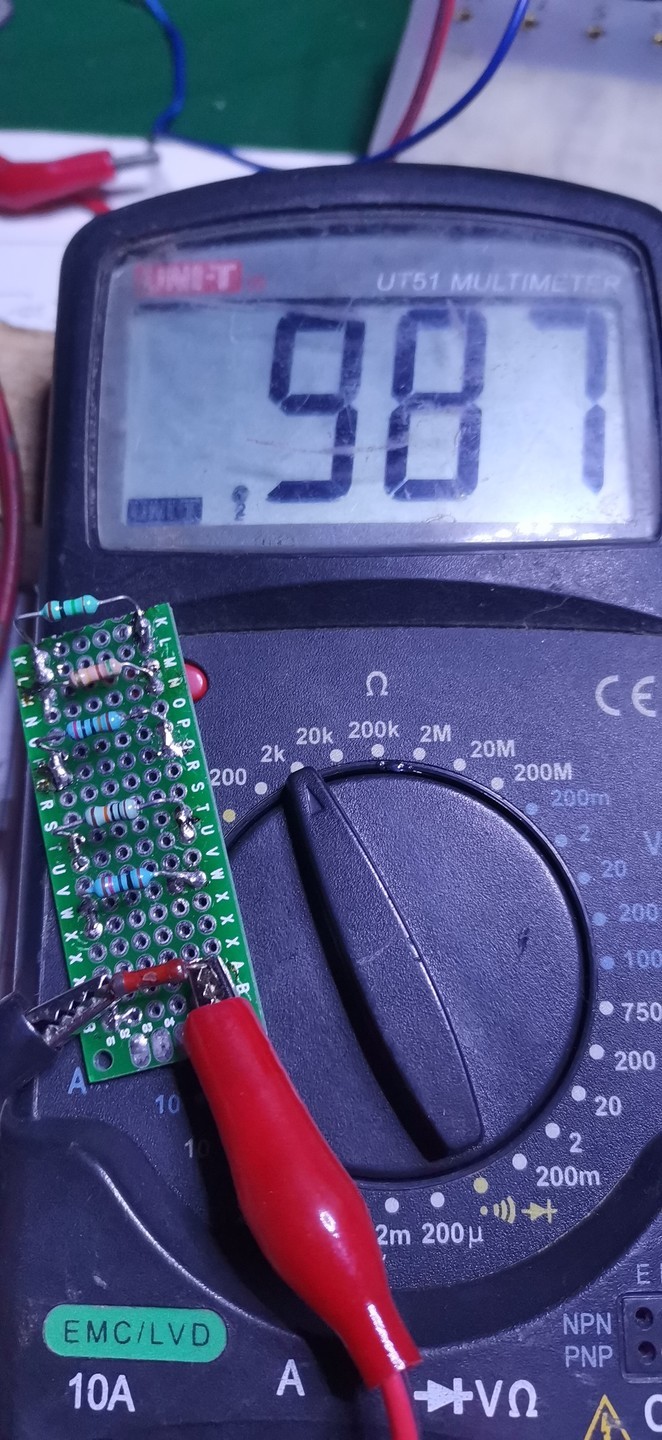

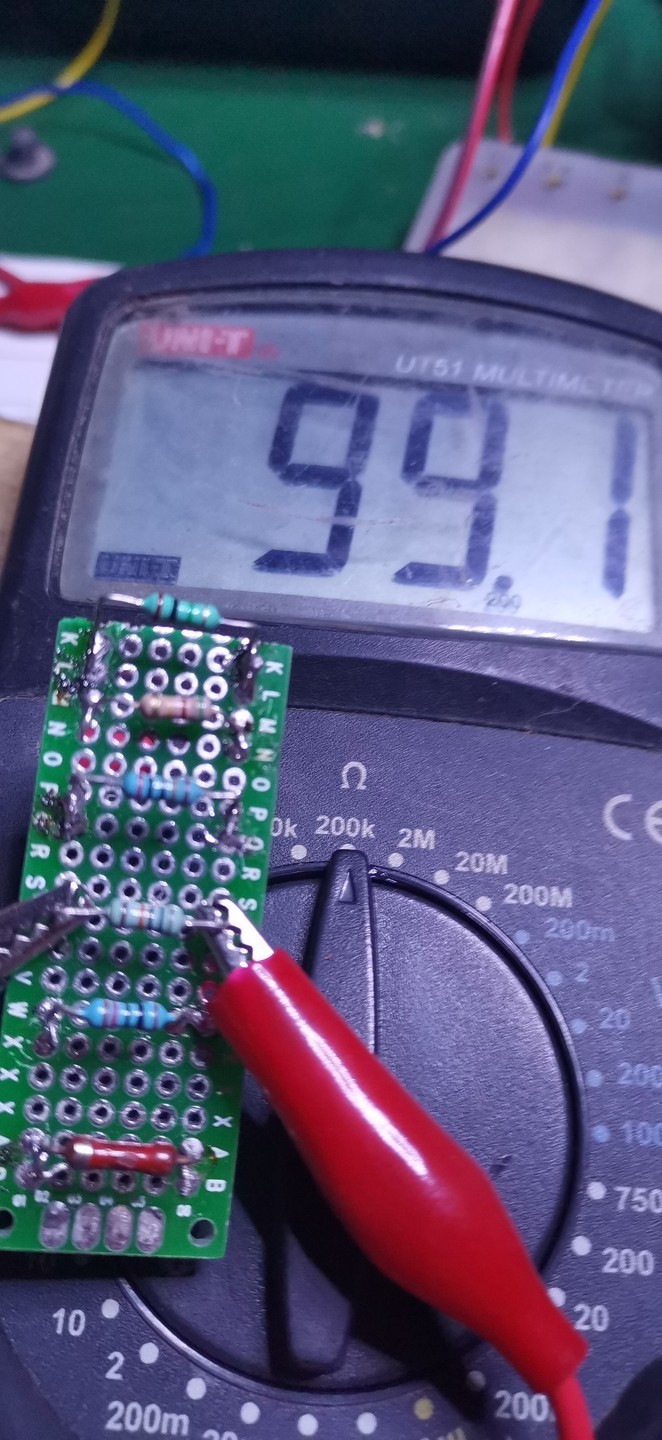

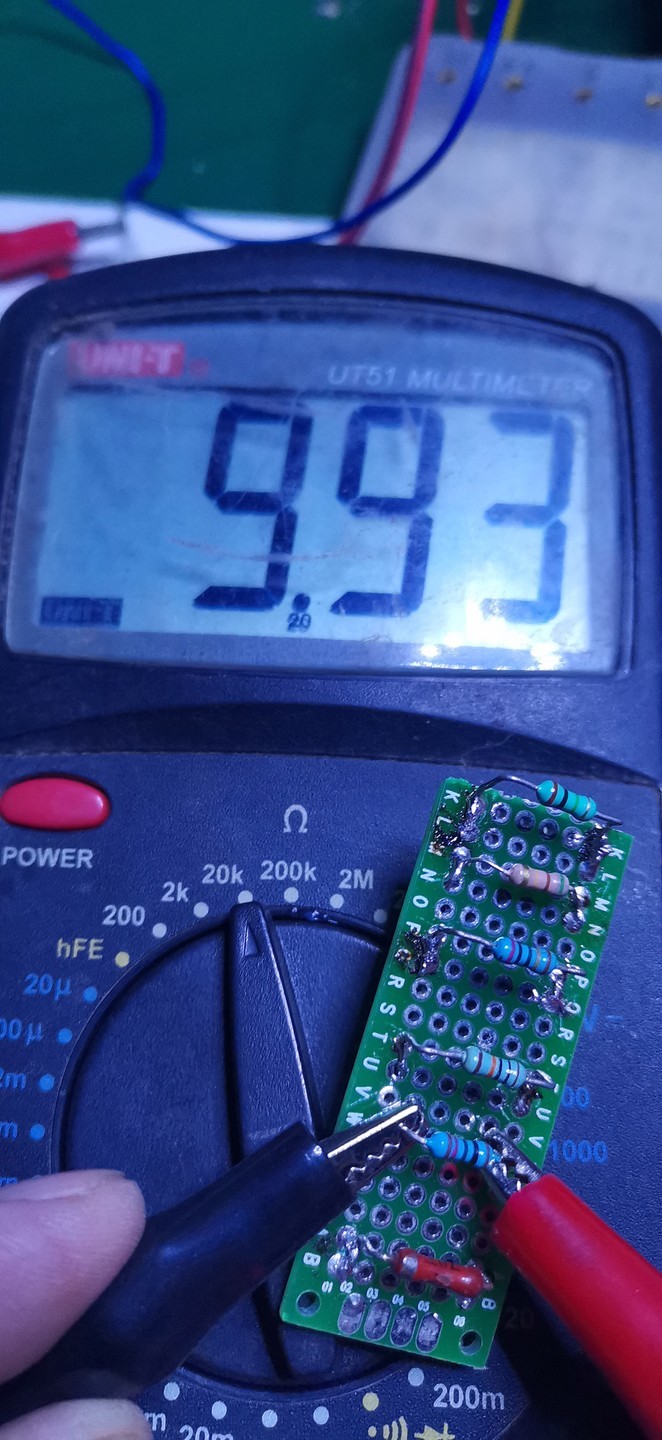

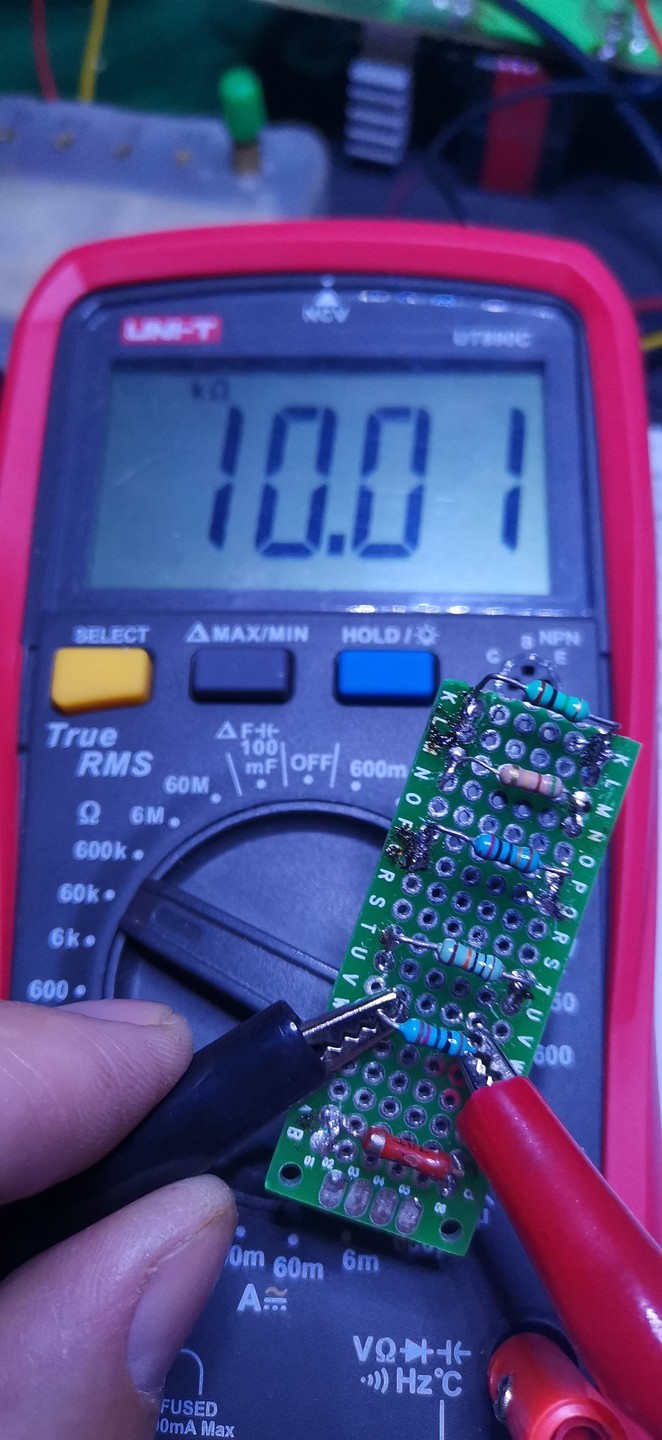

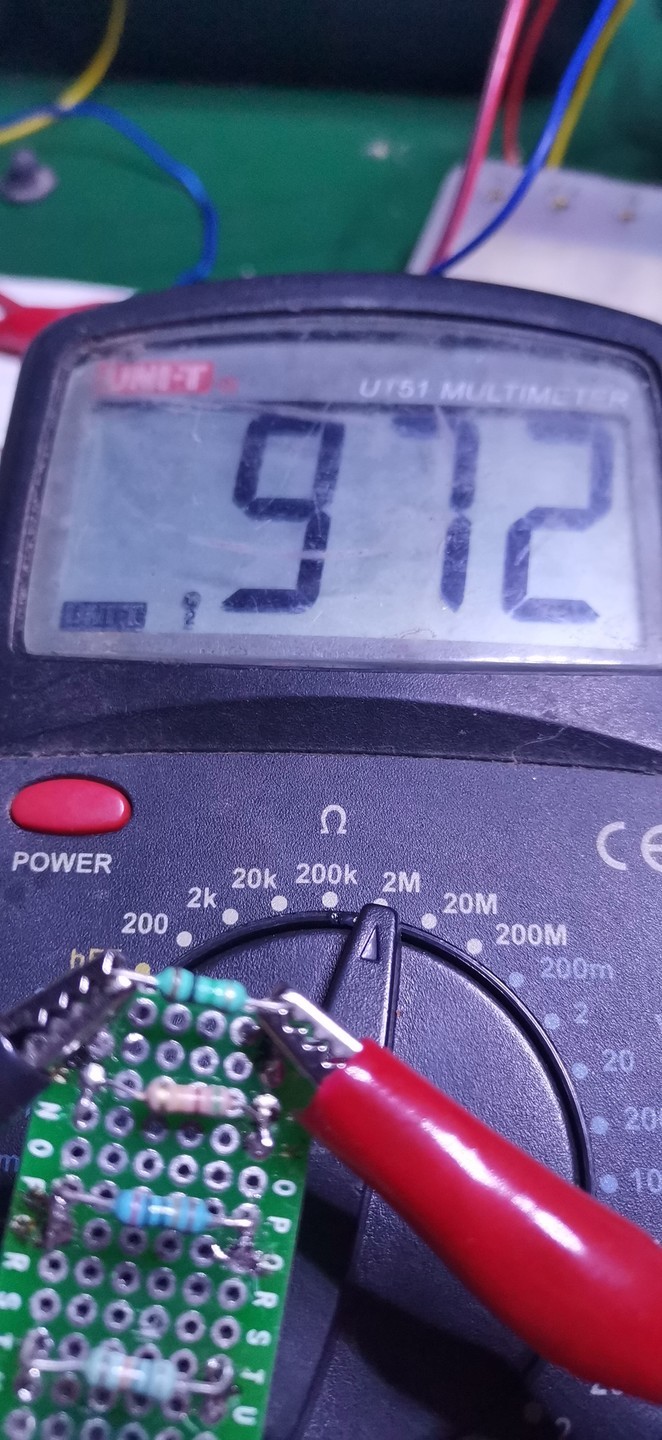

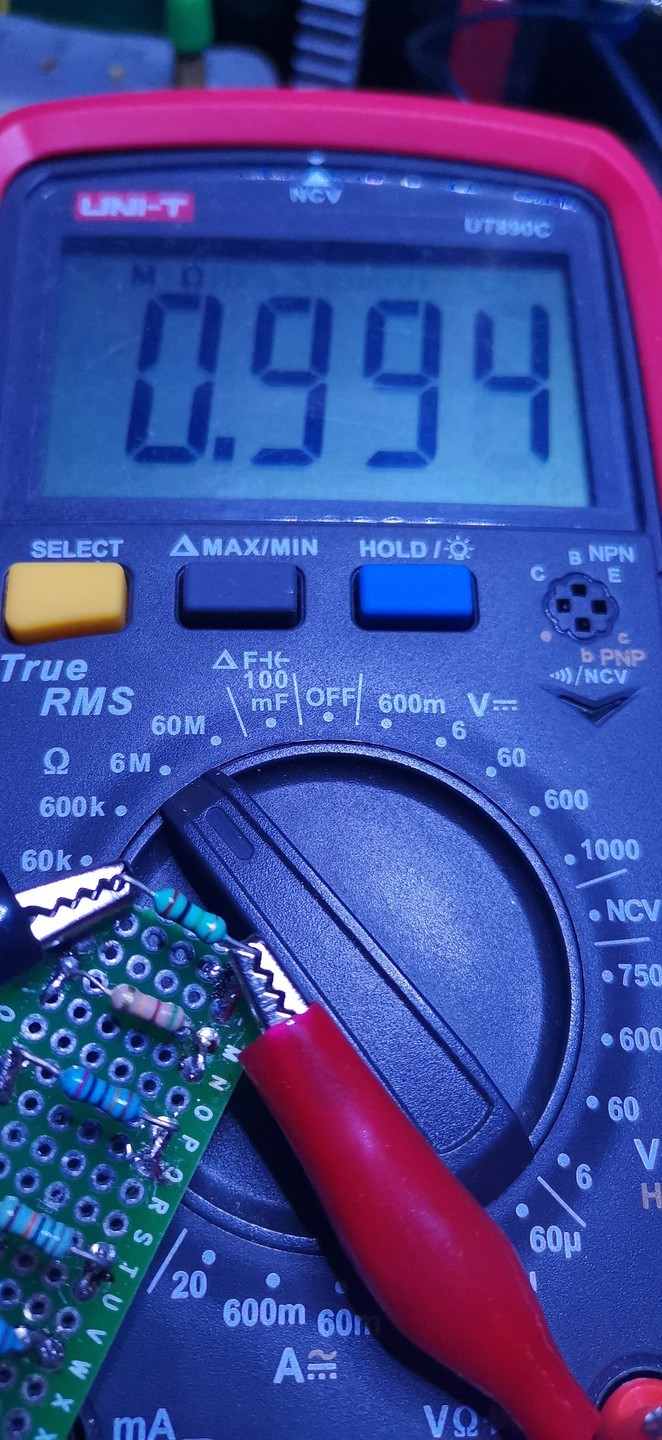

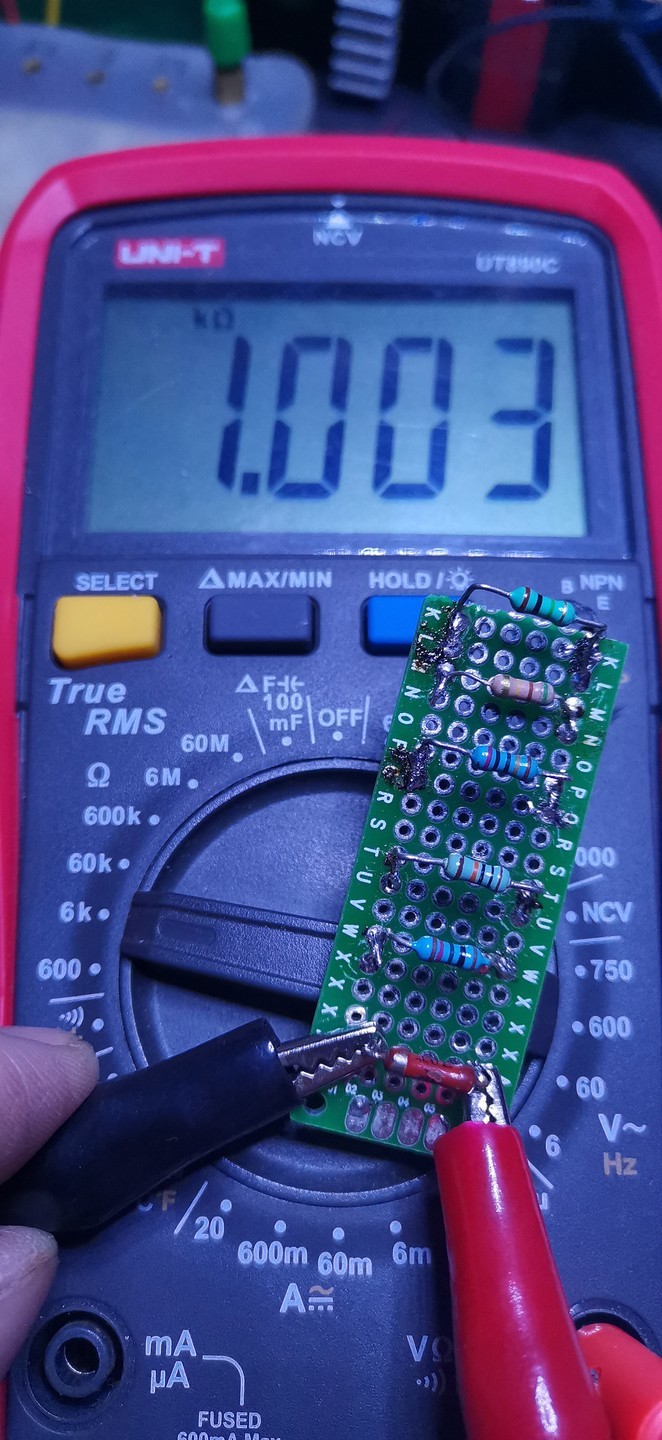

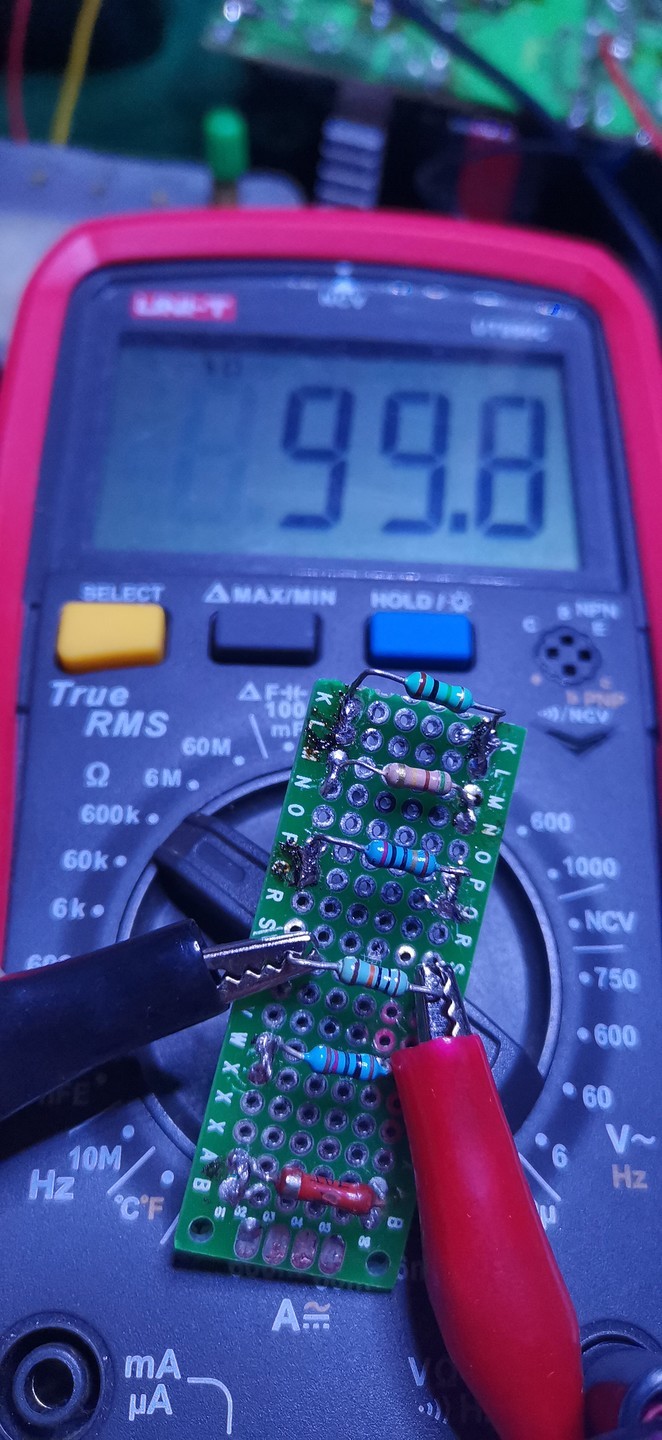

测量电阻，1K、10K、100K、1M电阻显示如下（跟UT890C对比）：

UT51 1KΩ.jpg (259.71 KB, 下载次数: 11)

UT890 1KΩ.jpg (232.12 KB, 下载次数: 10)

UT51 10KΩ.jpg (213.4 KB, 下载次数: 8)

UT890 10KΩ.jpg (193.36 KB, 下载次数: 10)

UT51 100KΩ.jpg (217.83 KB, 下载次数: 9)

UT890 100KΩ.jpg (215.48 KB, 下载次数: 14)

UT51 1MΩ.jpg (240.02 KB, 下载次数: 9)

UT890 1MΩ.jpg (273.04 KB, 下载次数: 11)
明显偏差较大。

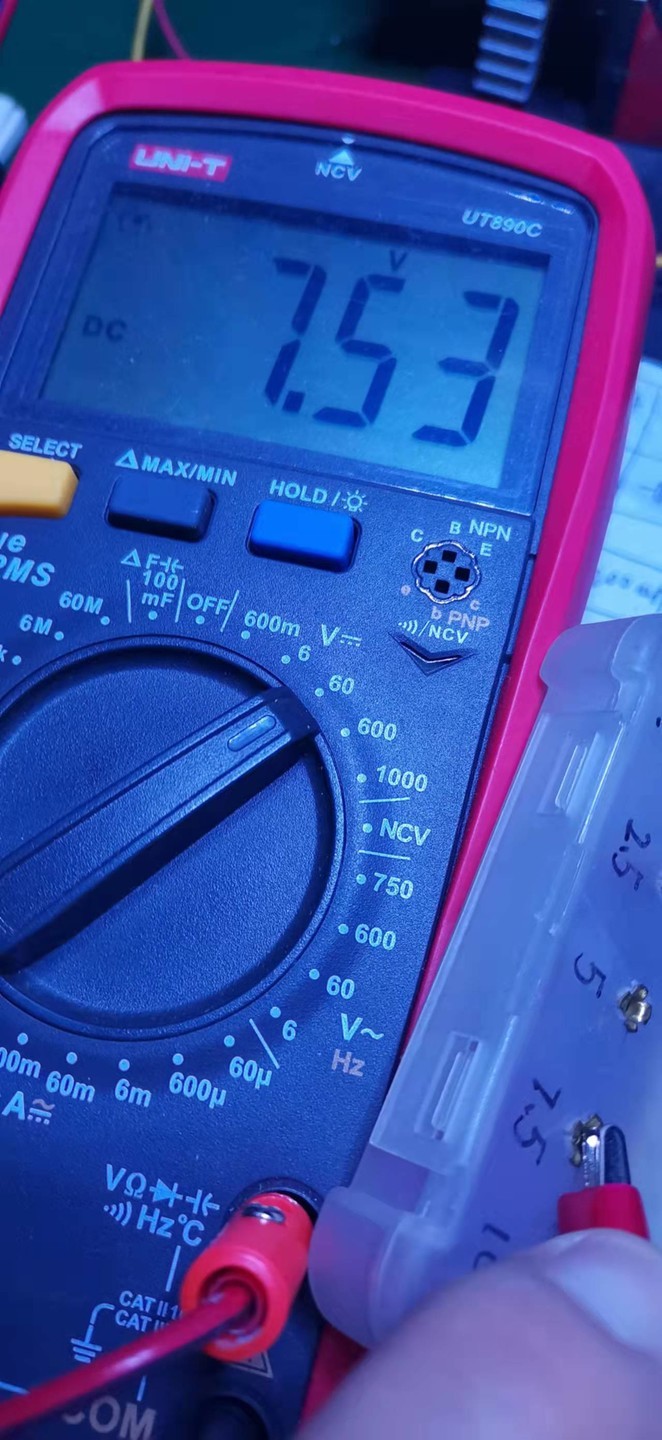

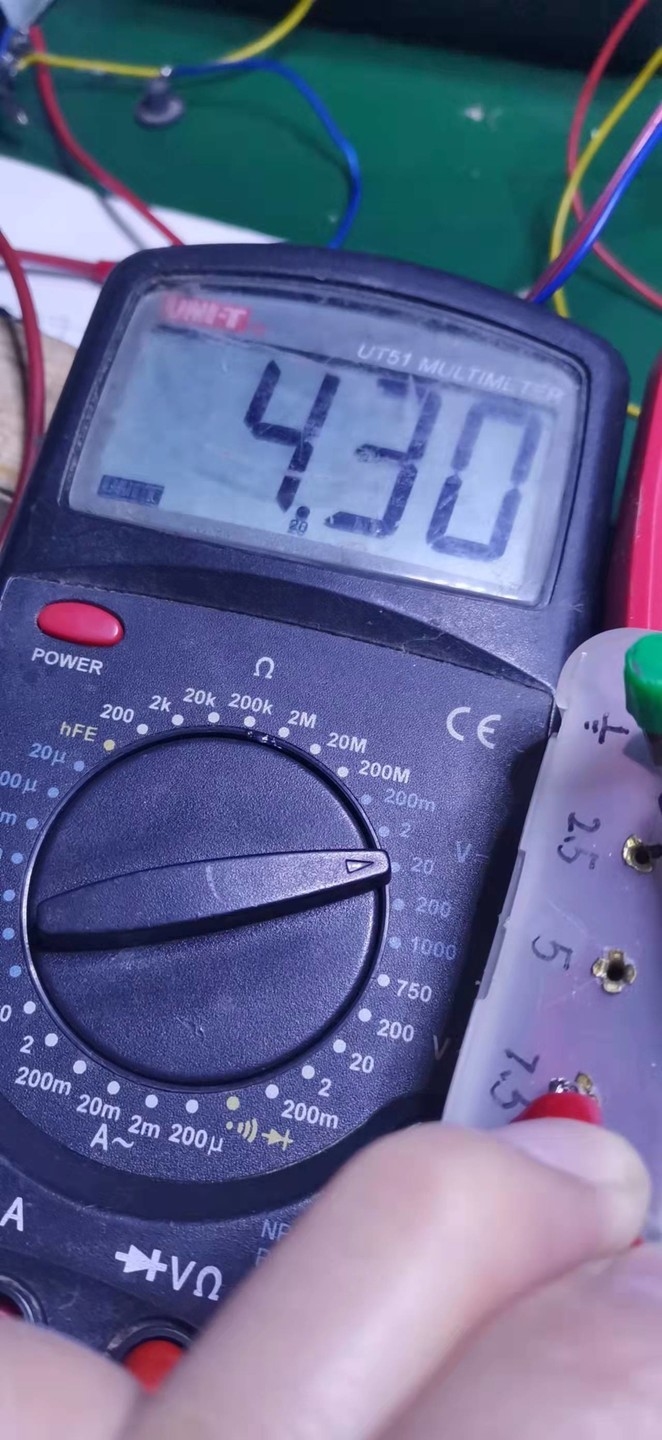

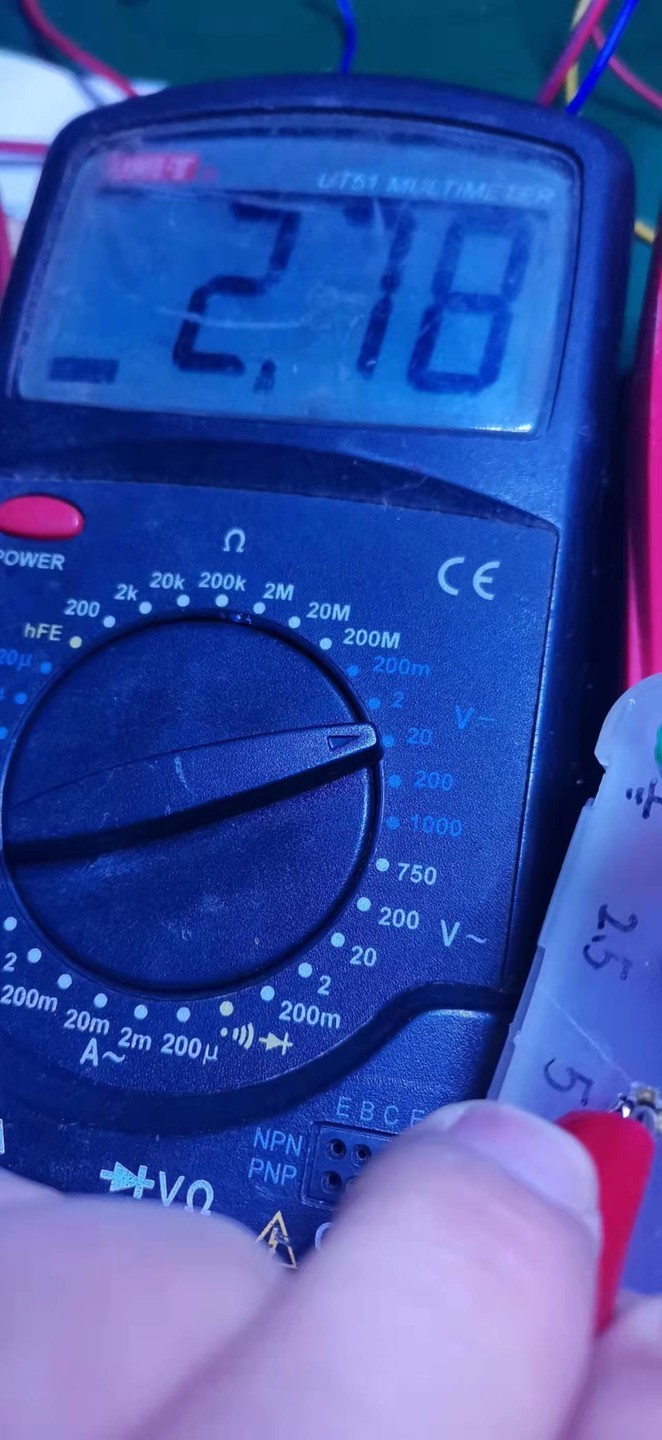

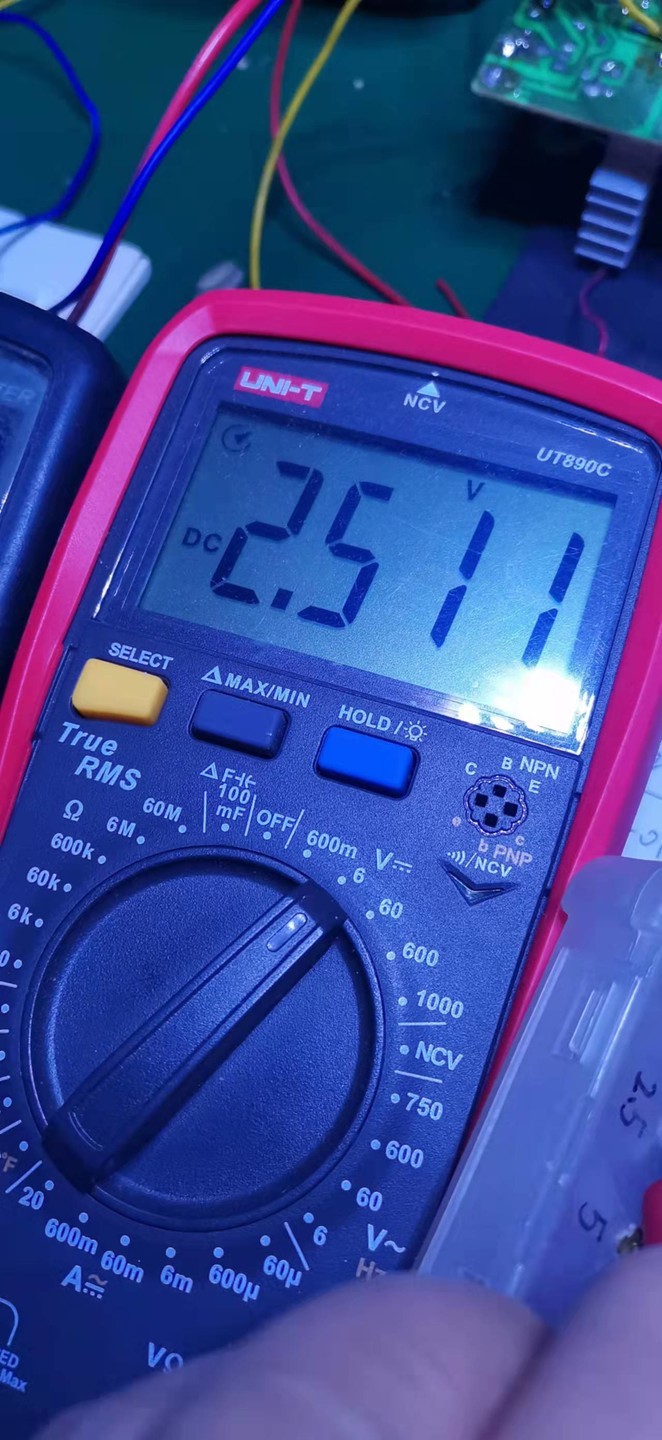

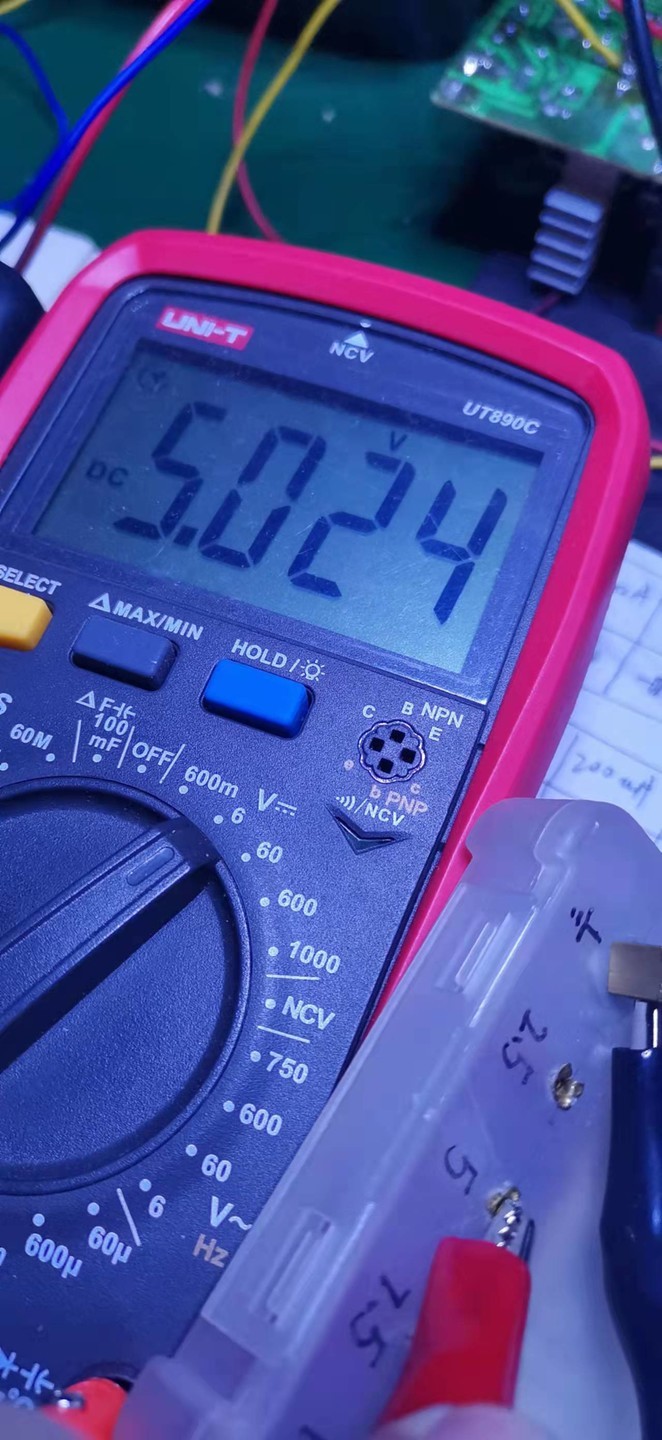

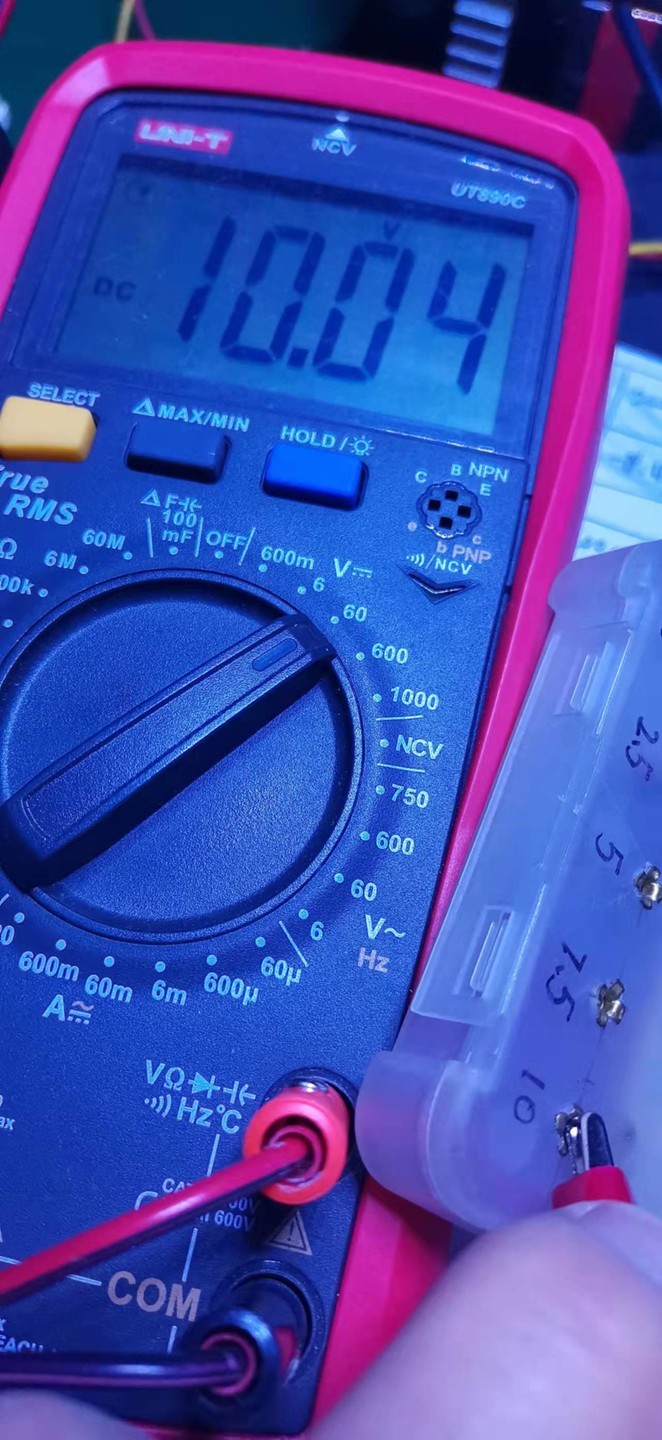

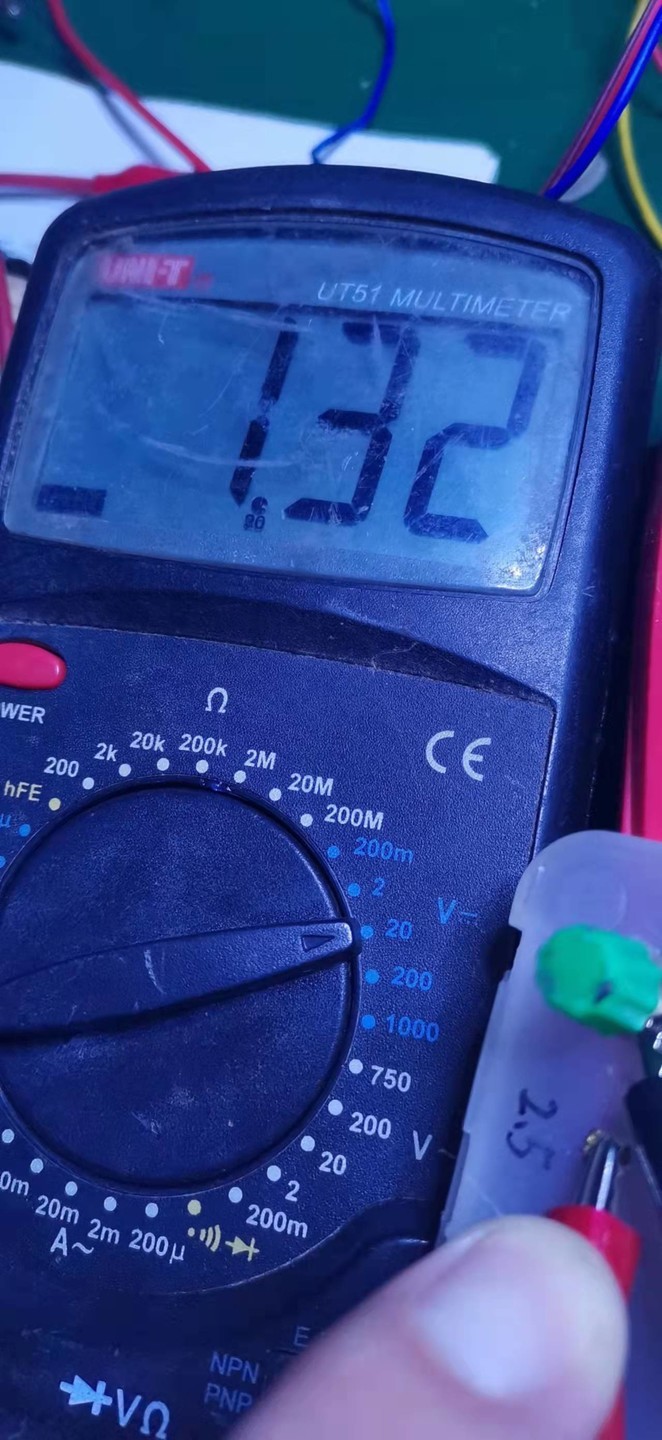

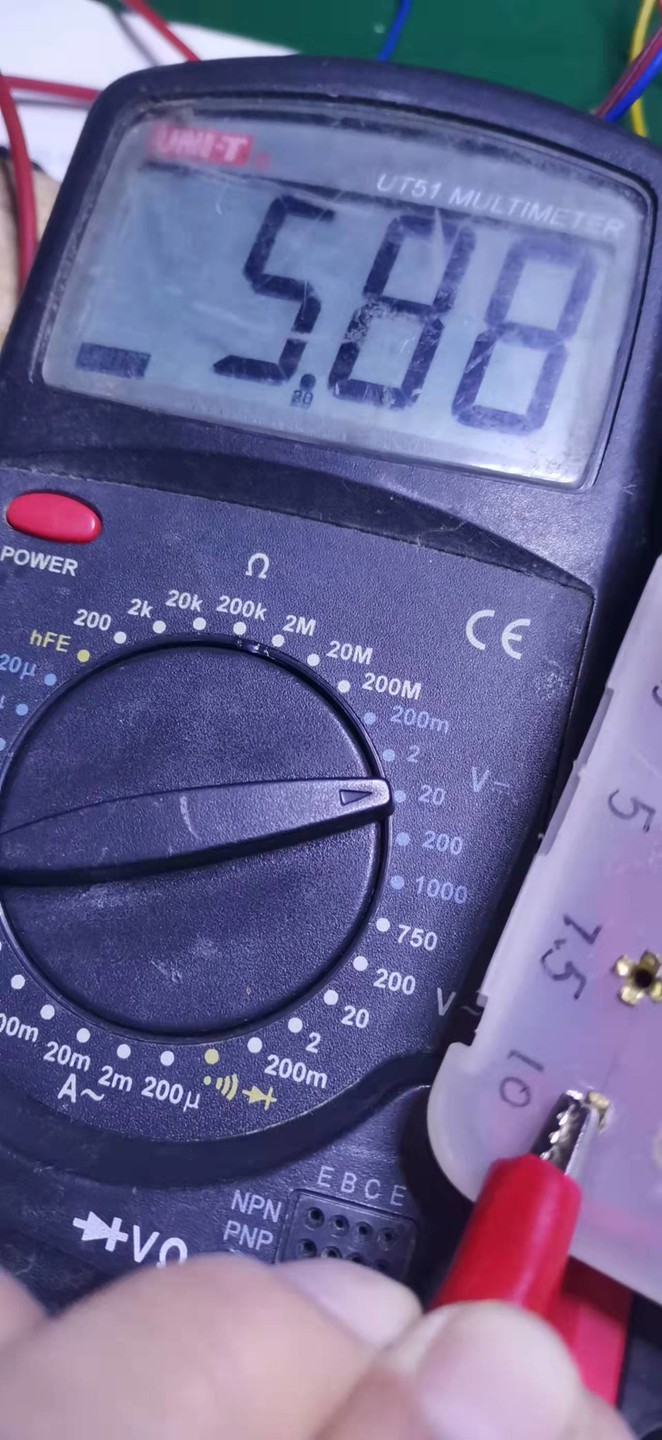

测量2.5V、5V、7.5V和10V电压，如图：

UT51 2.5V.jpg (197.3 KB, 下载次数: 7)

UT890 2.5V.jpg (207.14 KB, 下载次数: 11)

UT51 5V.jpg (174.9 KB, 下载次数: 9)

UT890 5V.jpg (197.08 KB, 下载次数: 12)

UT51 7.5.jpg (195.19 KB, 下载次数: 10)

UT890 7.5V.jpg (198.24 KB, 下载次数: 11)

UT51 10V.jpg (211.11 KB, 下载次数: 11)

UT890 10V.jpg (215.85 KB, 下载次数: 11)
偏差更大。
其他档位就更不用测量了。

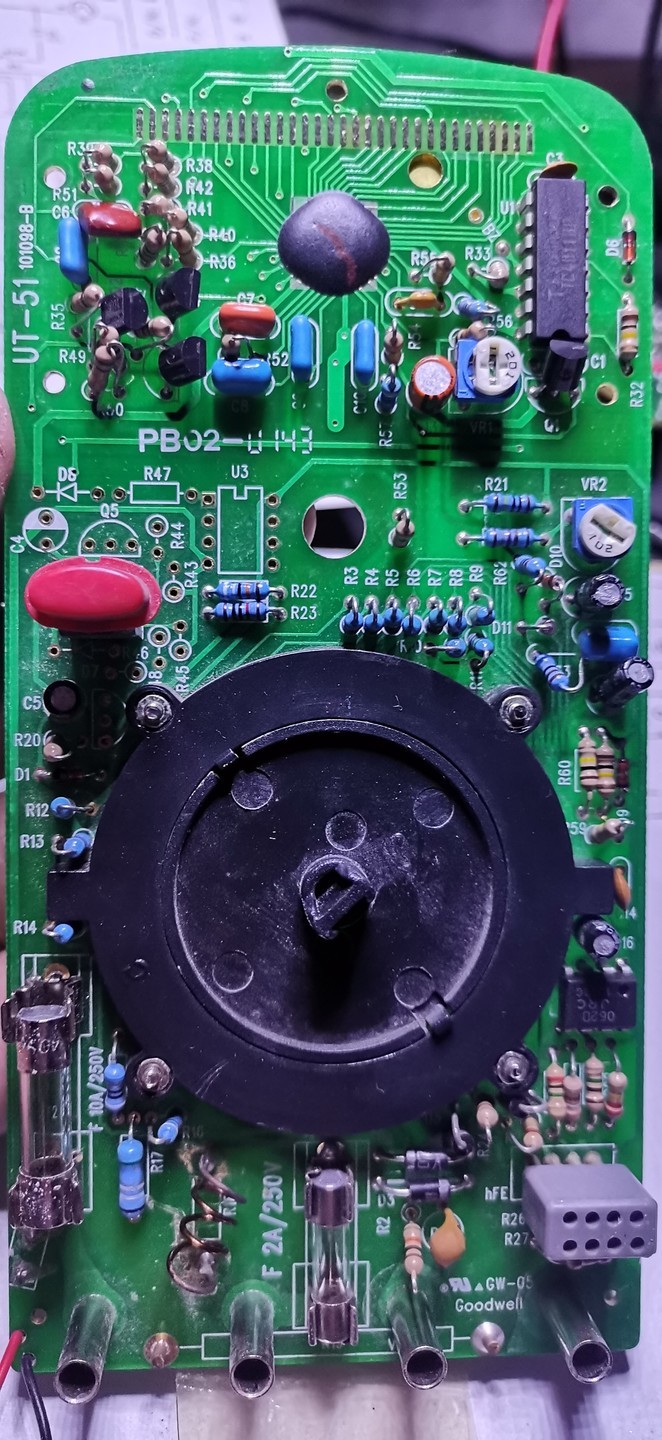

经过几天的查找

先后更换了062和4011，没有得到根本改善。
后更换了主芯片7106 MQFP-44后，乱跳字码的症状可改观。只是精度还是那么差，经过调整后，精度恢复如初！

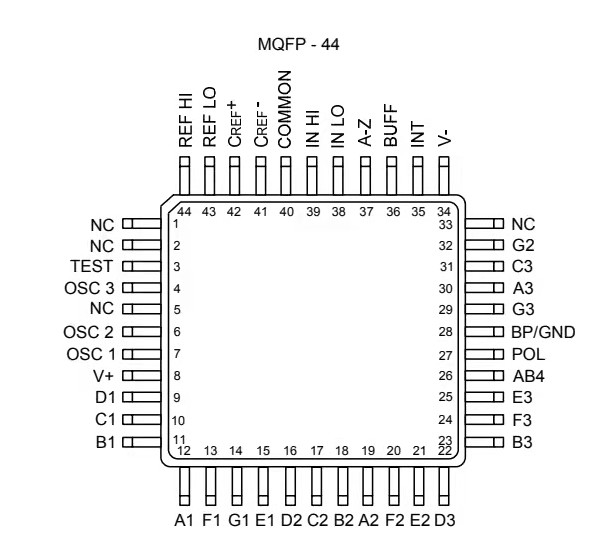

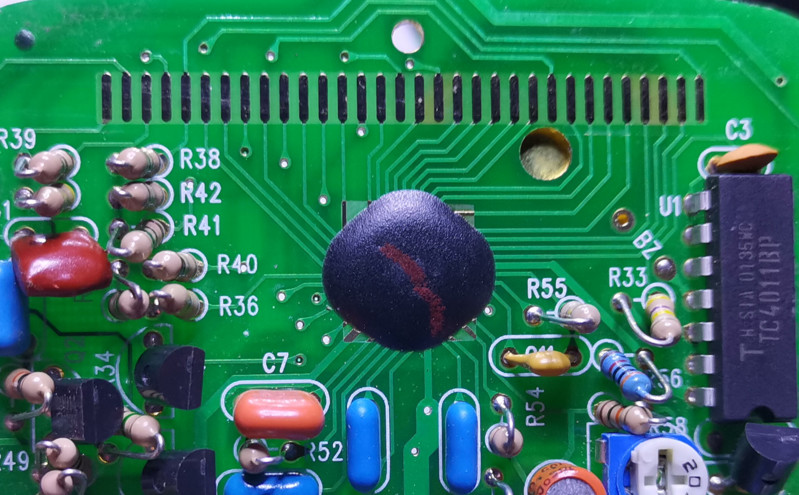

说道更换7106，这可是费了好大劲的。由于该表主板上的7106管脚的排列跟7106 MQFP-44对不上


7106MQFP -44.png (53.63 KB, 下载次数: 7)
没有办法，值得飞线处理了，整整花费了我2天的时间！

勇闯沙滩 · 发表于 2021-11-22 14:31:50

40脚改44脚----很累的。

其叔 · 发表于 2021-11-22 15:14:19

能换主芯片7106的肯定是高手。可惜没看到更换主芯片后的图片

hc061218 · 发表于 2021-11-22 15:48:09

估计是基准电压坏了

欧米伽阻抗 · 发表于 2021-11-22 17:00:09

其叔发表于 2021-11-22 15:14
能换主芯片7106的肯定是高手。可惜没看到更换主芯片后的图片

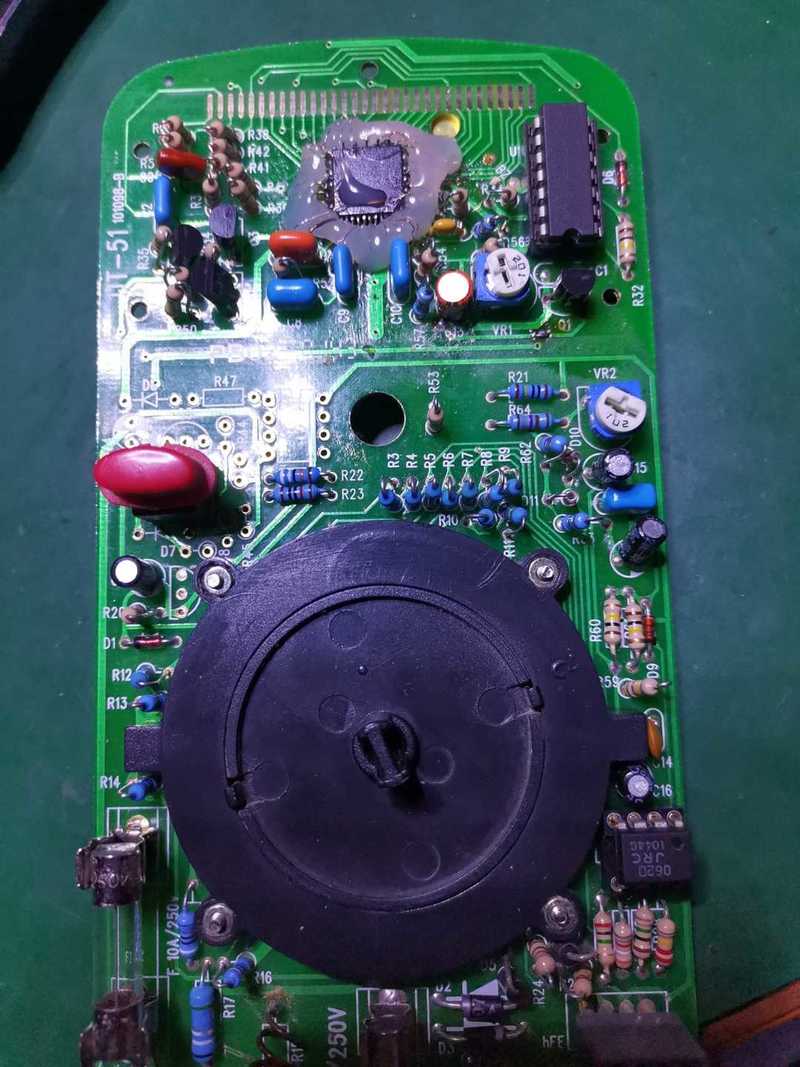

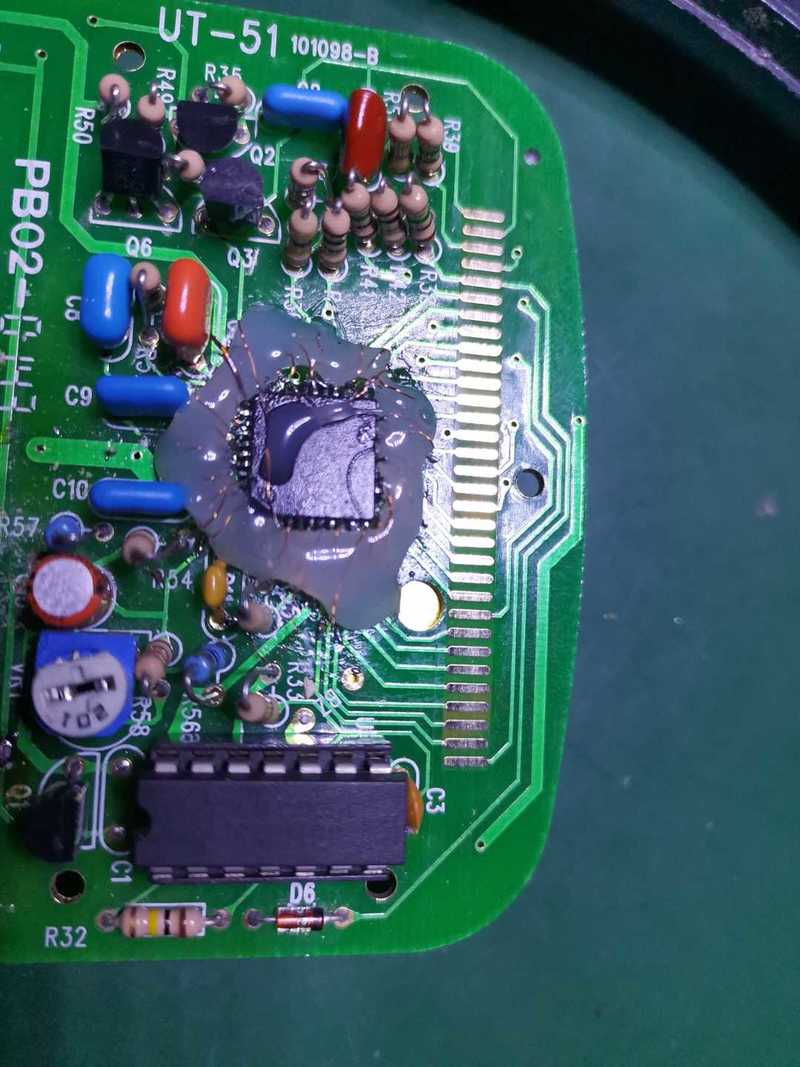

回家给你拍一个。就是动手能力不行，改的一塌糊涂，不要笑我就行。

欧米伽阻抗 · 发表于 2021-11-22 17:02:28

勇闯沙滩发表于 2021-11-22 14:31
40脚改44脚----很累的。

是的，整整花了我两天时间呢

wgh1027 · 发表于 2021-11-22 19:13:11

技术活，必须顶

wgh1027 · 发表于 2021-11-22 19:14:12

谢谢分享

wgh1027 · 发表于 2021-11-22 19:15:57

UT有很多牛屎都没有留焊盘的

欧米伽阻抗 · 发表于 2021-11-22 20:02:32

wgh1027 发表于 2021-11-22 19:15
UT有很多牛屎都没有留焊盘的

是的，这样维修起来很麻烦的
