一张经典MF47万用表电路图

wgh1027 · 发表于 2022-1-3 13:30:42

喜欢就好发表于 2022-1-2 23:50
谢谢楼主分享!

喜欢就好

wgh1027 · 发表于 2022-1-3 13:32:14

勇闯沙滩发表于 2022-1-3 07:21
各种版的很多。

确实是，不同厂家不同年代的都有差别。

wyl · 发表于 2022-1-3 18:21:43

谢谢分享！

佳维 · 发表于 2022-1-4 15:24:05

感谢分享

wgh1027 · 发表于 2022-1-4 20:27:31

HD123 发表于 2022-1-2 21:48
说明书的每一页，你都应该传上来，这才叫资料

好吧说明书来了

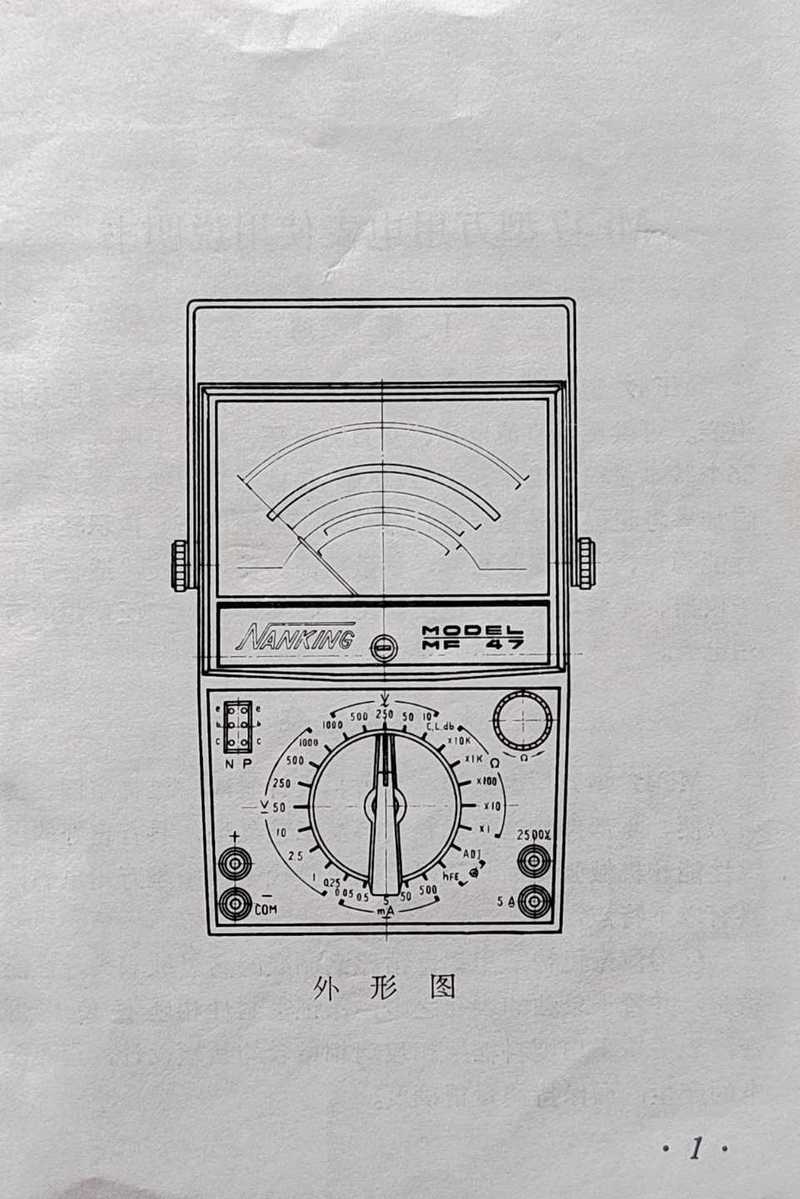

第1页

wgh1027 · 发表于 2022-1-4 20:30:33

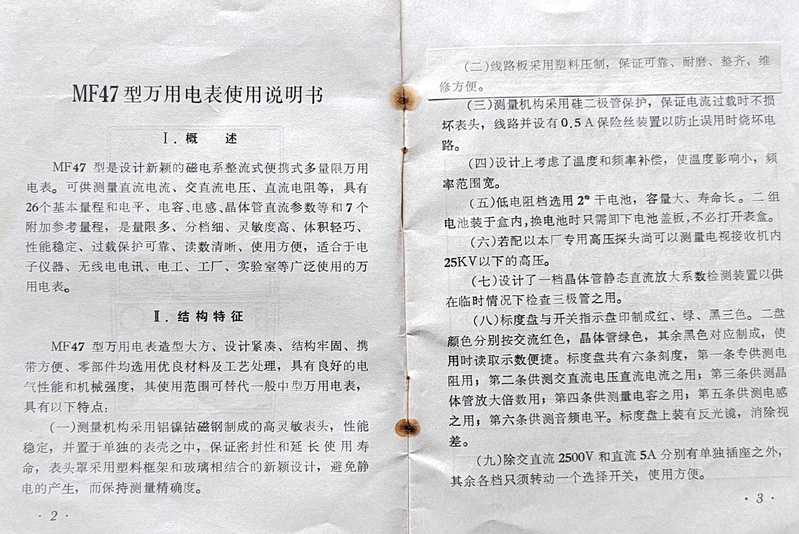

第2、3页

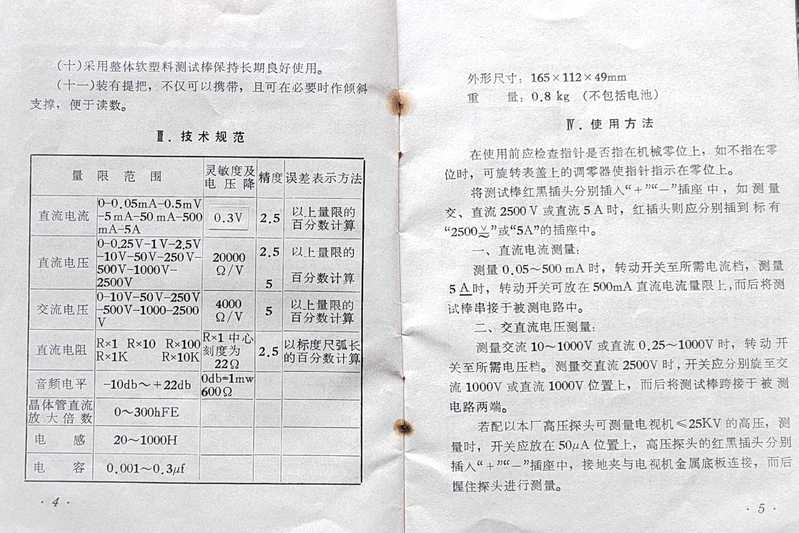

第4、5页

zhangwj98 · 发表于 2022-1-4 20:33:12

说明书清楚

wgh1027 · 发表于 2022-1-4 20:33:22

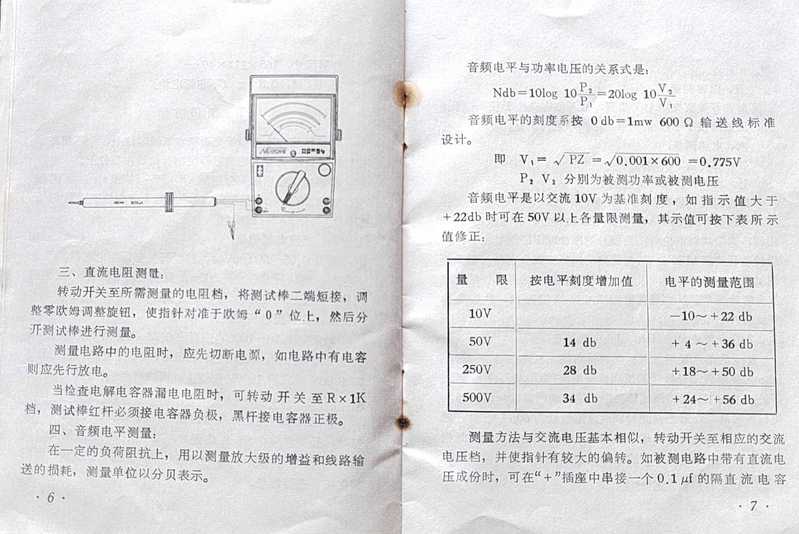

第6、7页

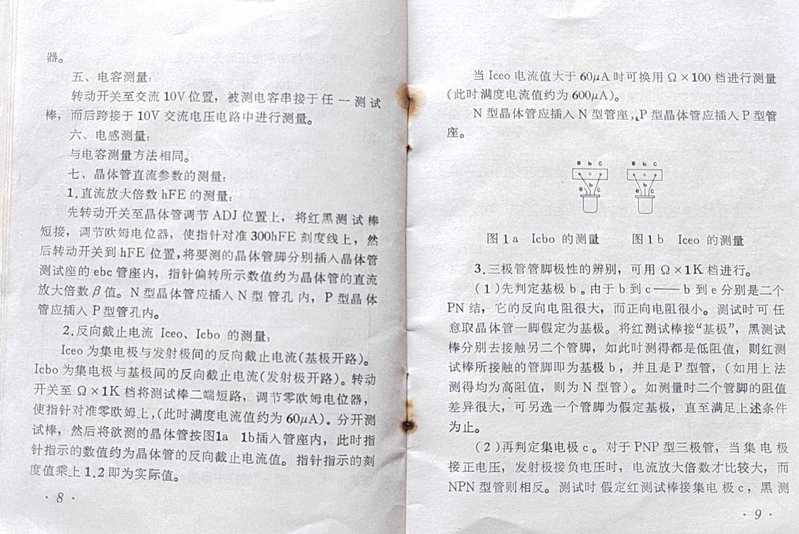

第8、9页

wgh1027 · 发表于 2022-1-4 20:35:42

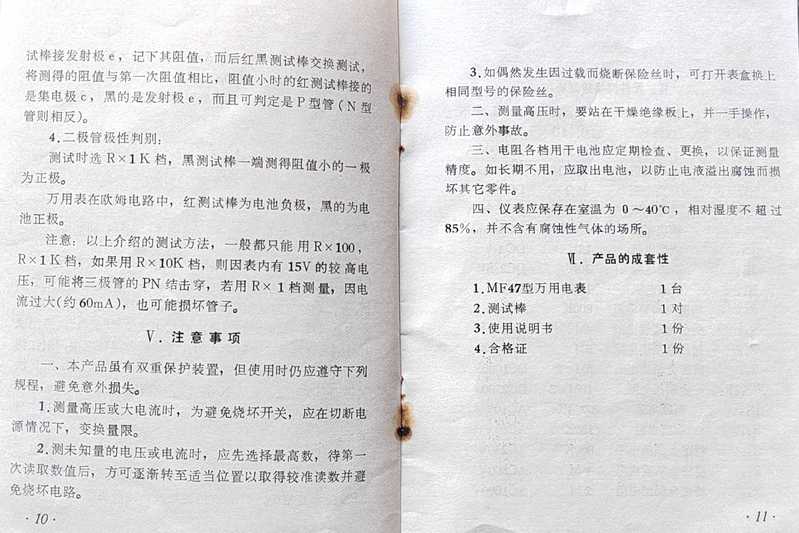

第10、11页

wgh1027 · 发表于 2022-1-4 20:38:34

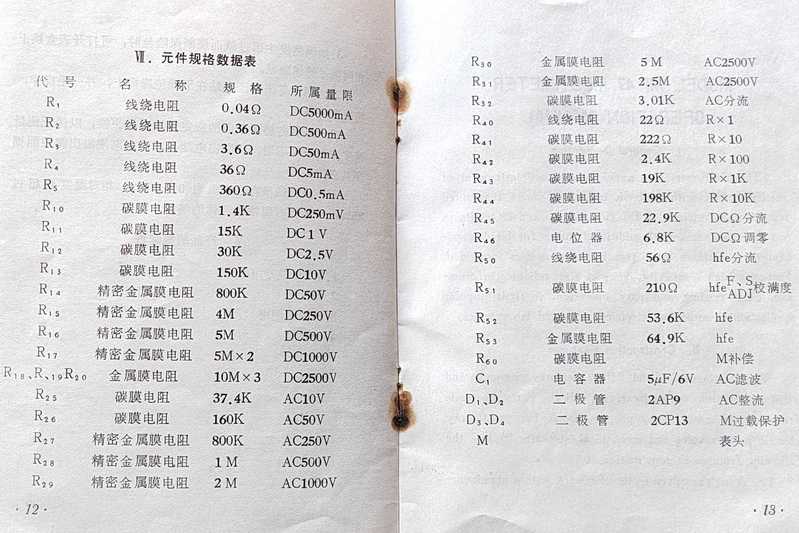

第12、13页元件表
