众仪ZT-QS4钳形万用表拆解。

snowrose2000 · 发表于 2022-1-7 21:47:15

本帖最后由 snowrose2000 于 2022-1-8 09:48 编辑

刚刚到手的ZT-QS4。包装还是那么众仪。
正面印刷的是ZT-QS9 交直流钳表。目前还没上架，期待中！

背面印刷的就是QS4了。

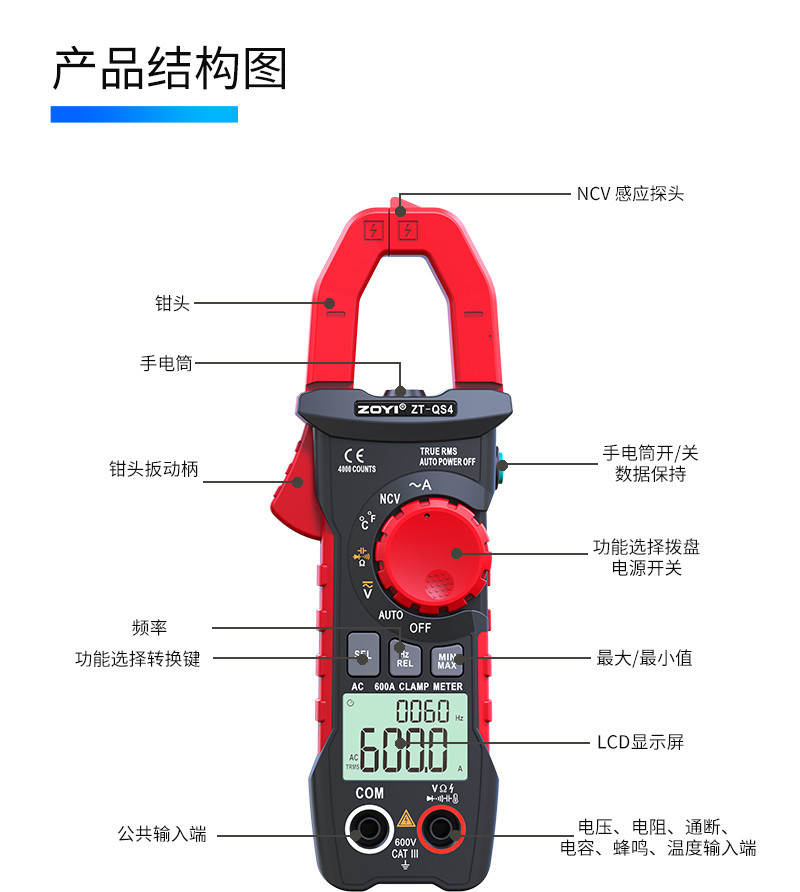

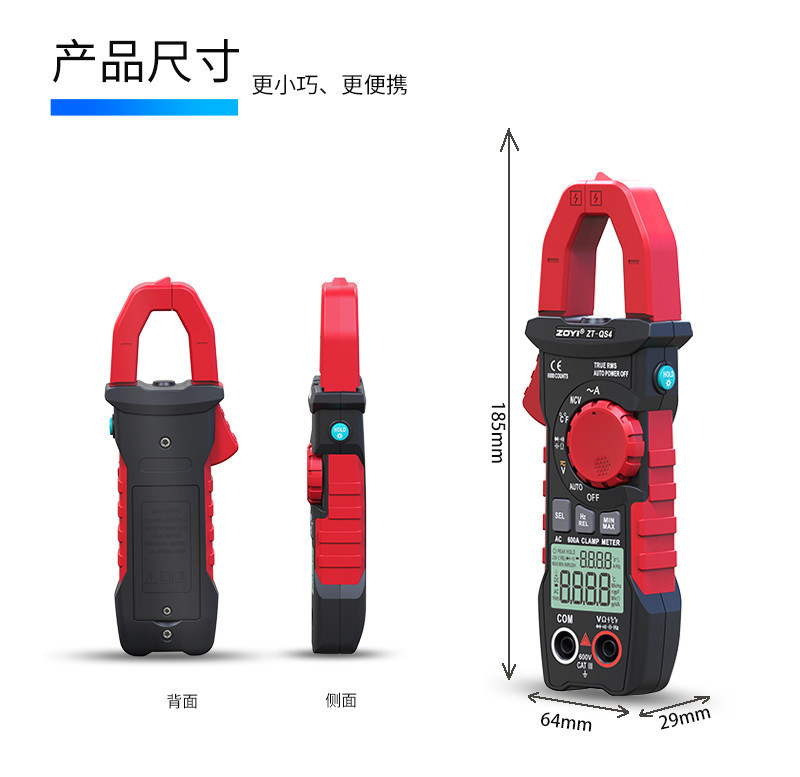

官宣图。

拆包，三张纸+挂绳。

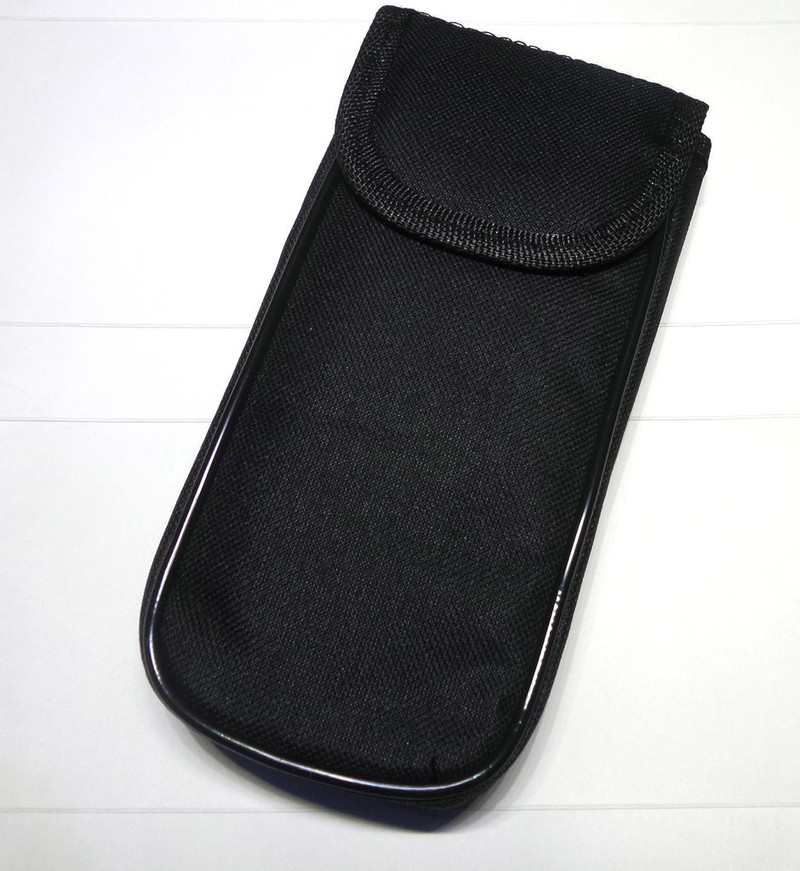

然后就是帆布收纳包了。这个帆布包做工还挺不错的！

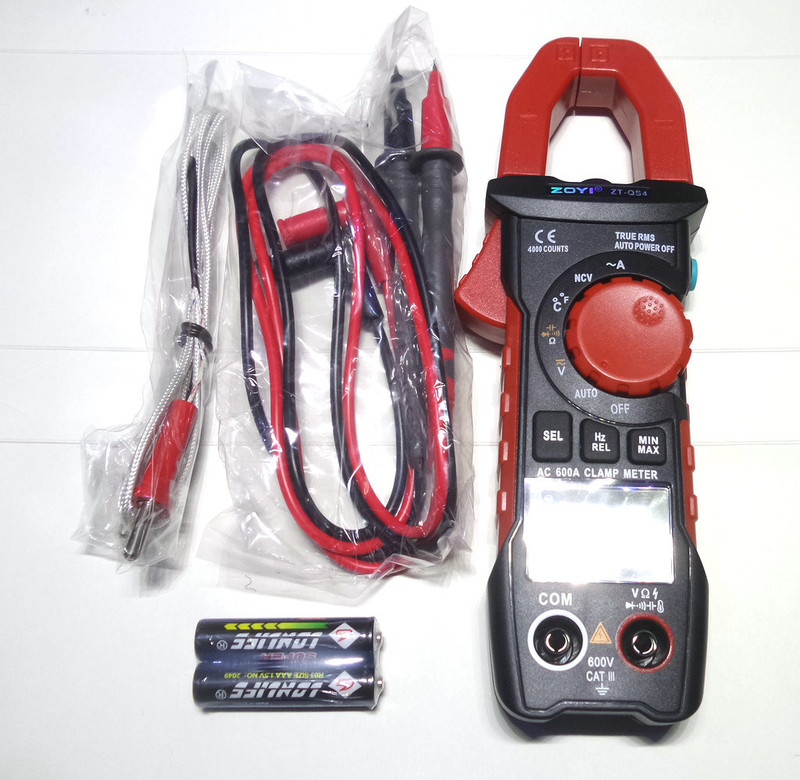

表，表笔，温度探头，两节7号碳电。

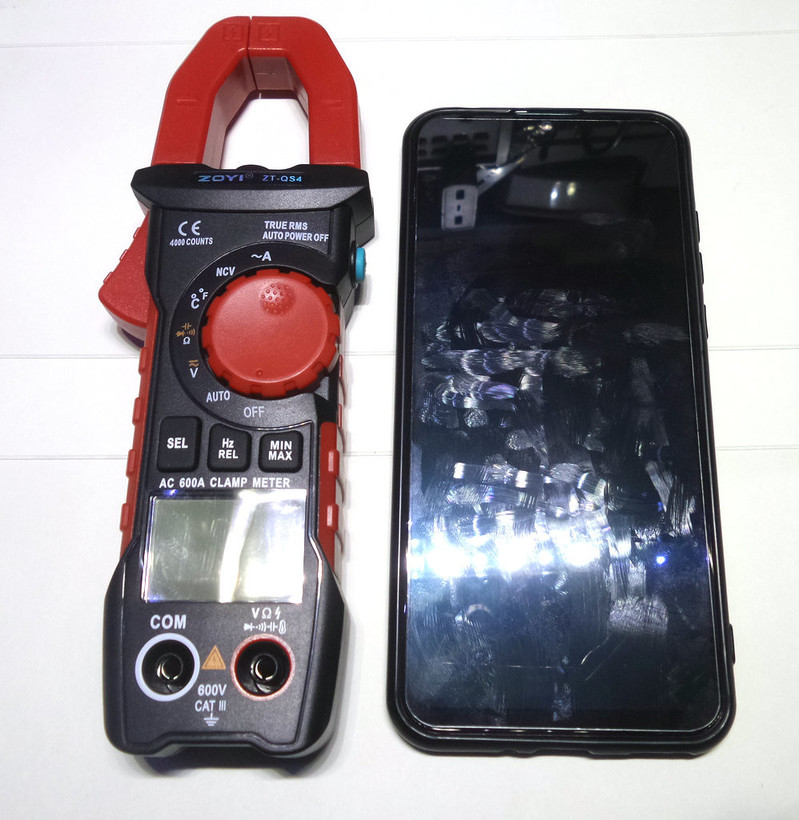

确实很小巧，和6.2寸手机对比。

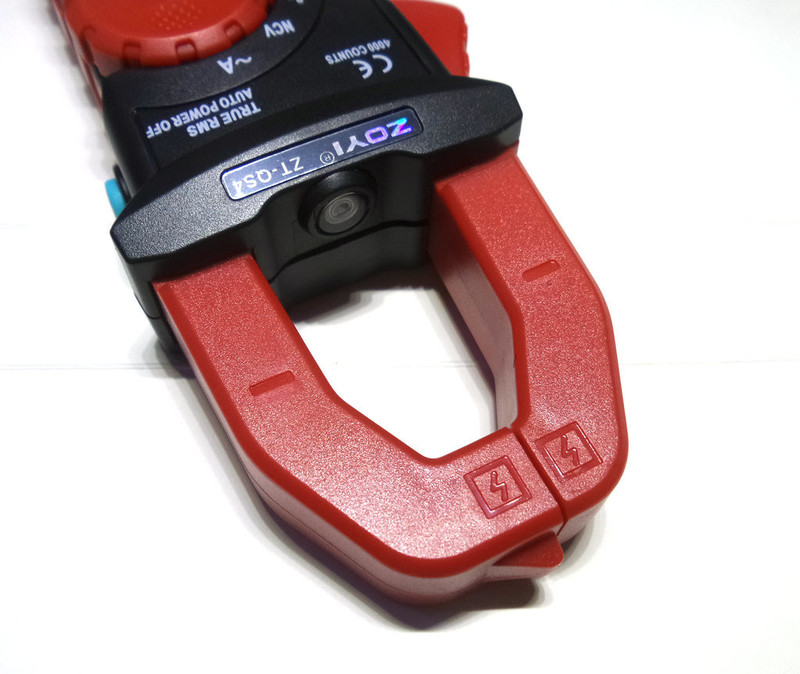

钳口。

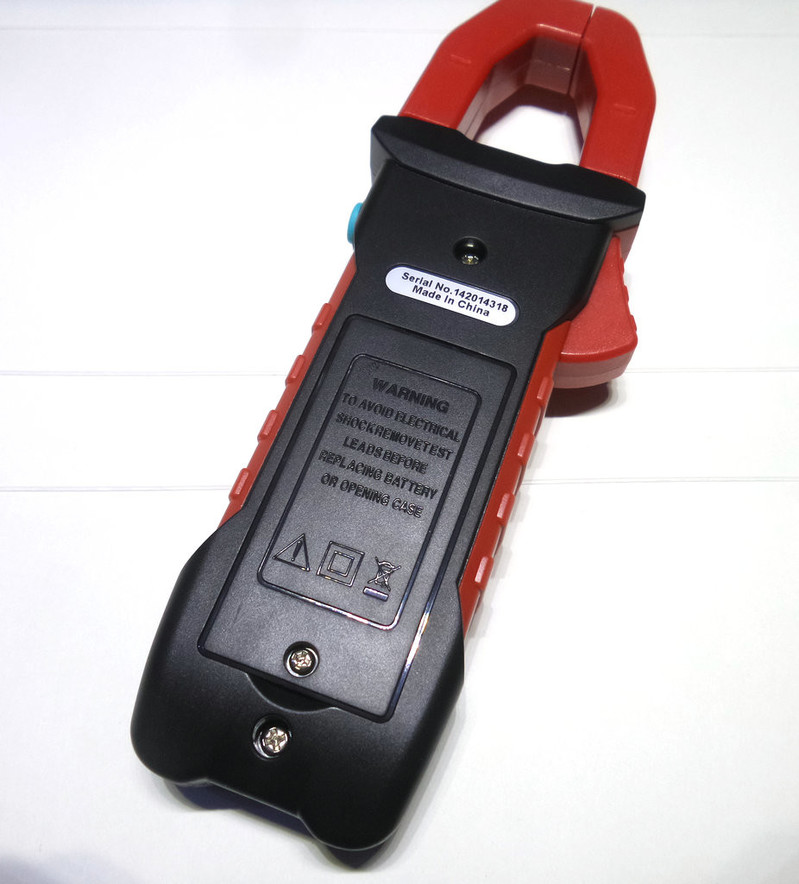

背面。

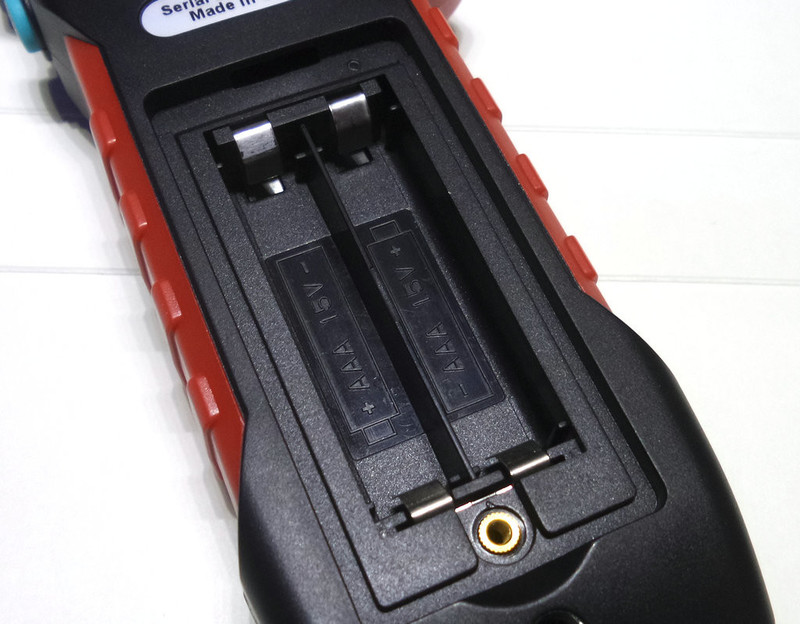

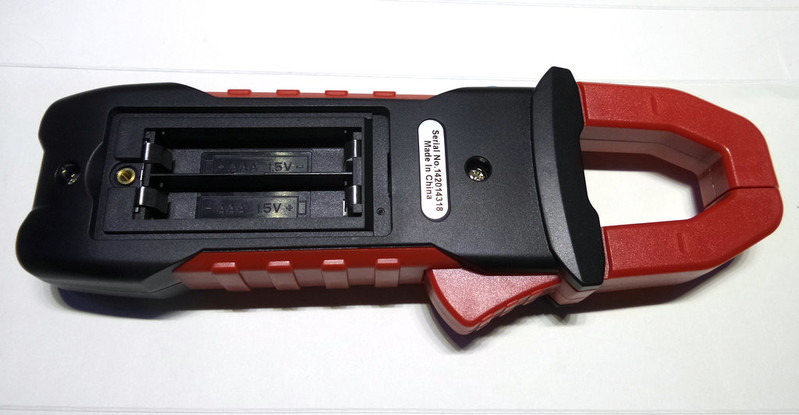

电池仓。。。

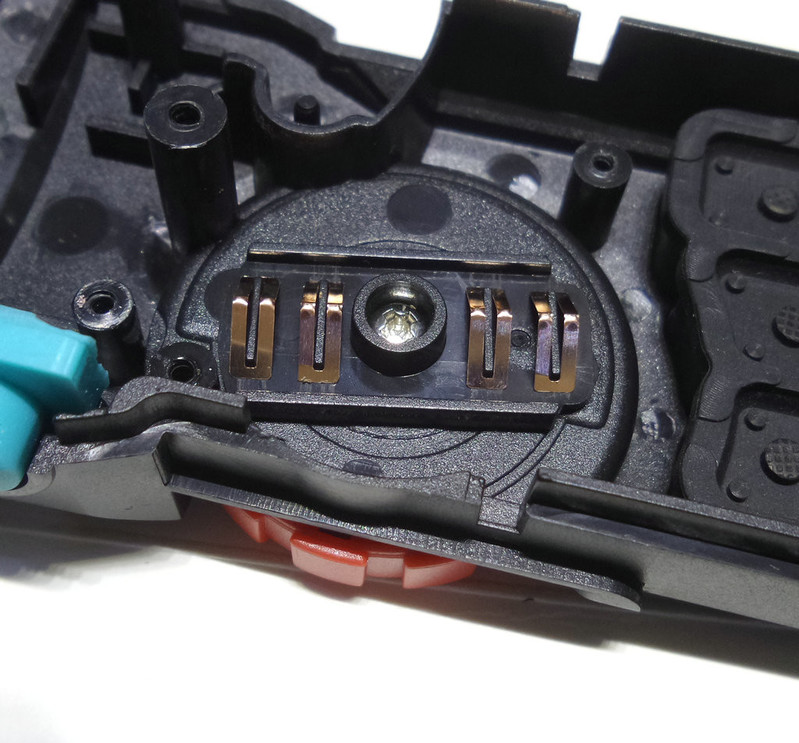

电池弹片依旧是正负极都一样的。。。就不能换两个弹簧啊！

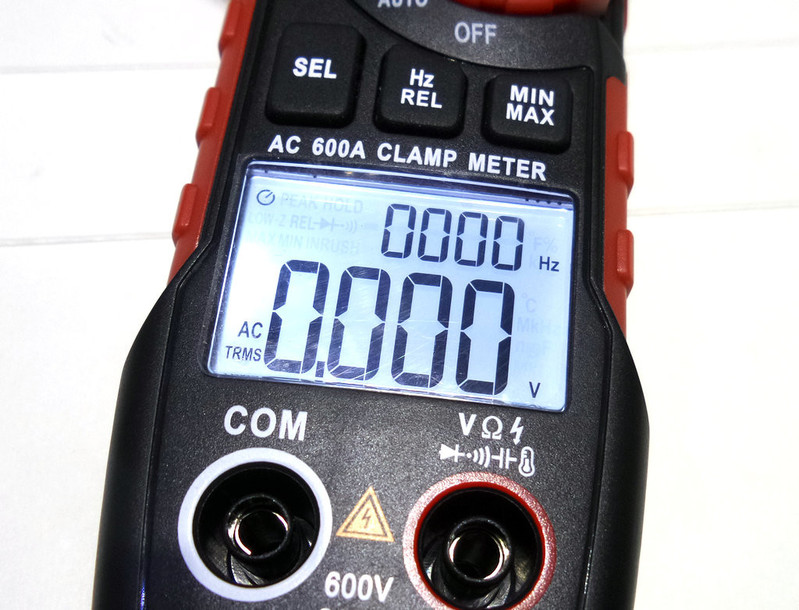

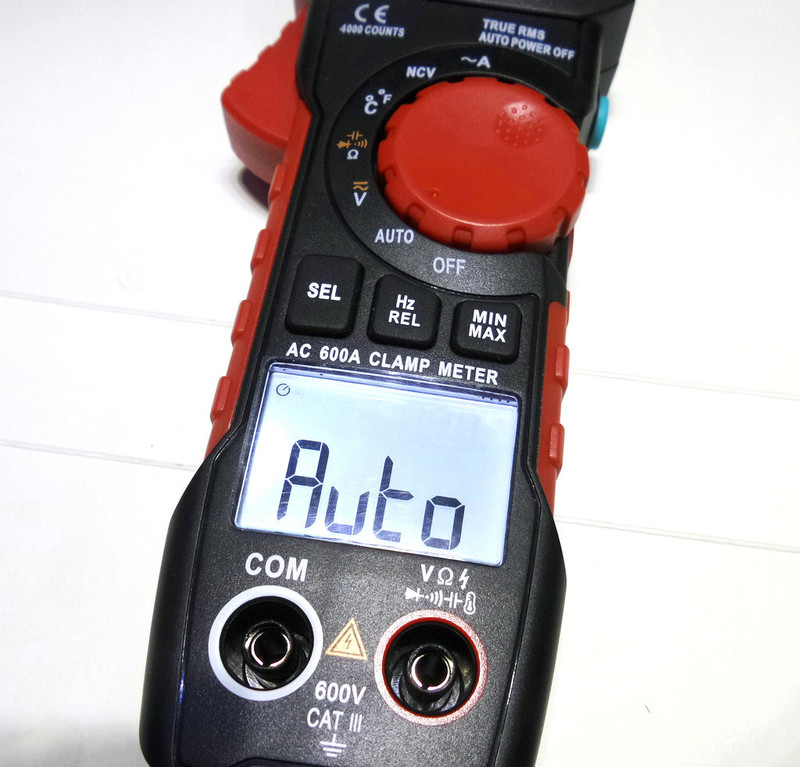

装好电池，开机满显。

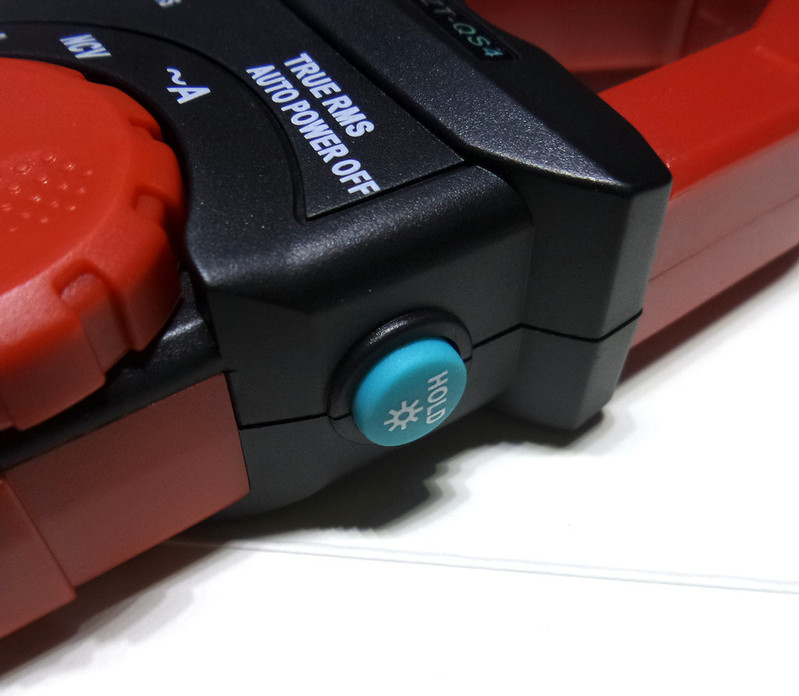

侧面的hold键。短按是hold，长按3秒背光和“手电”一起亮。

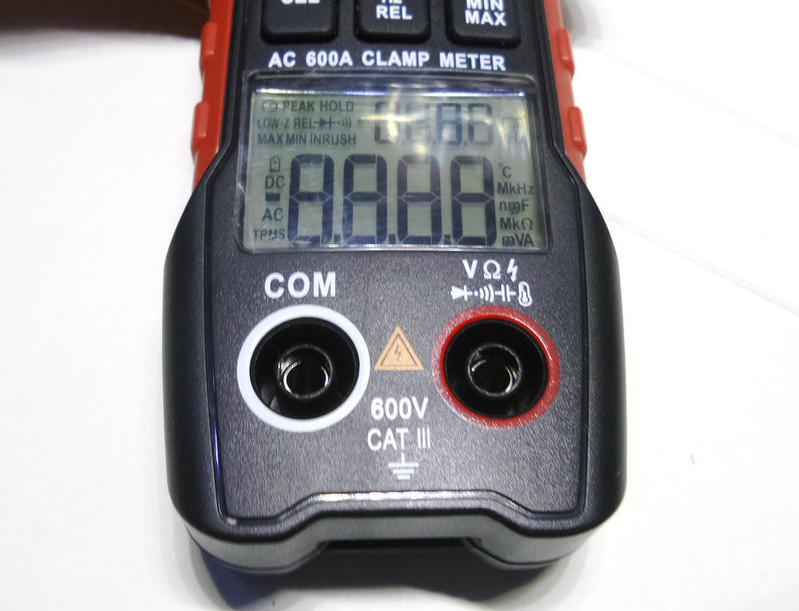

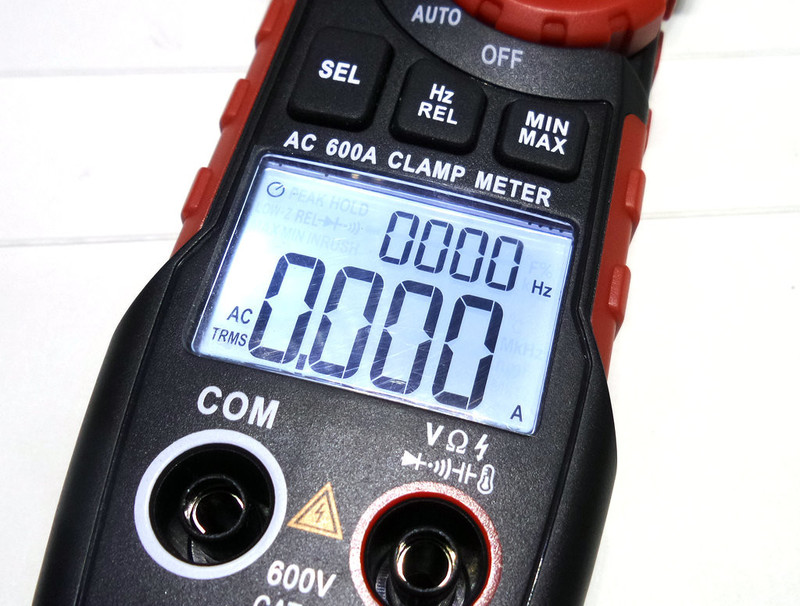

屏幕显示效果不错。

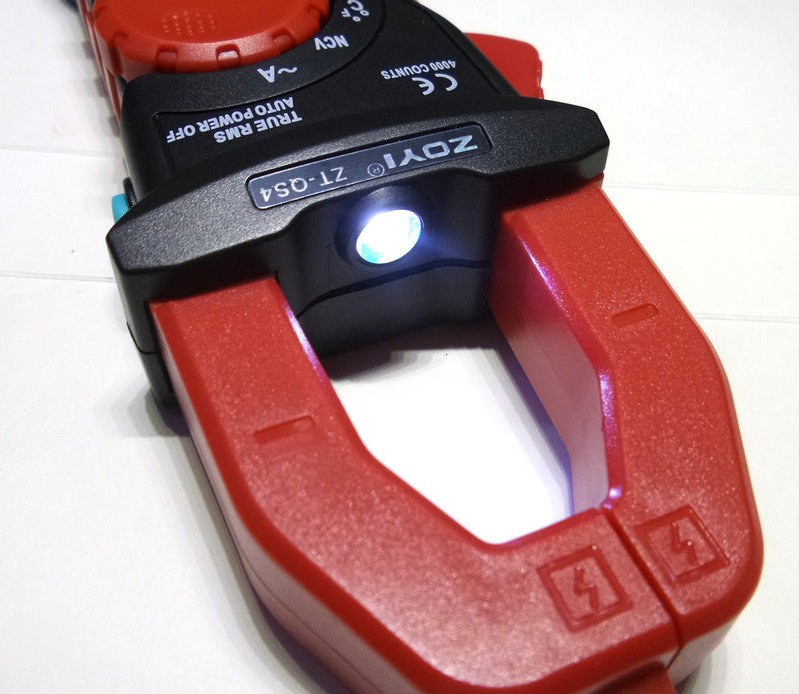

钳口后面的LED灯。

由于LED灯位置的关系，照到墙上下半部分被钳口挡住了。。。

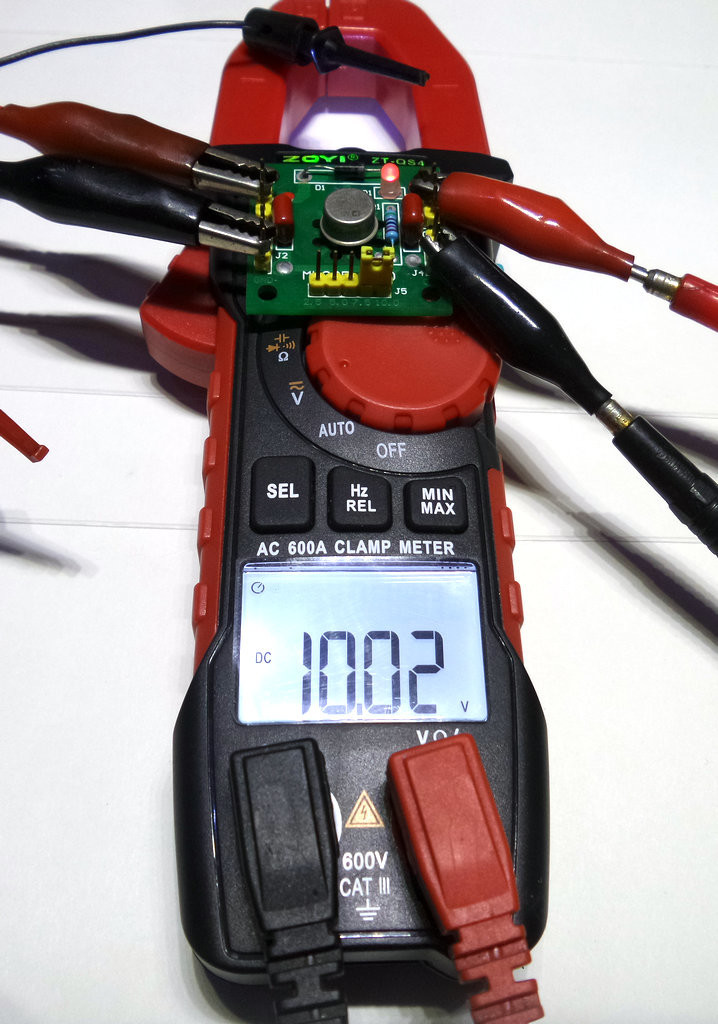

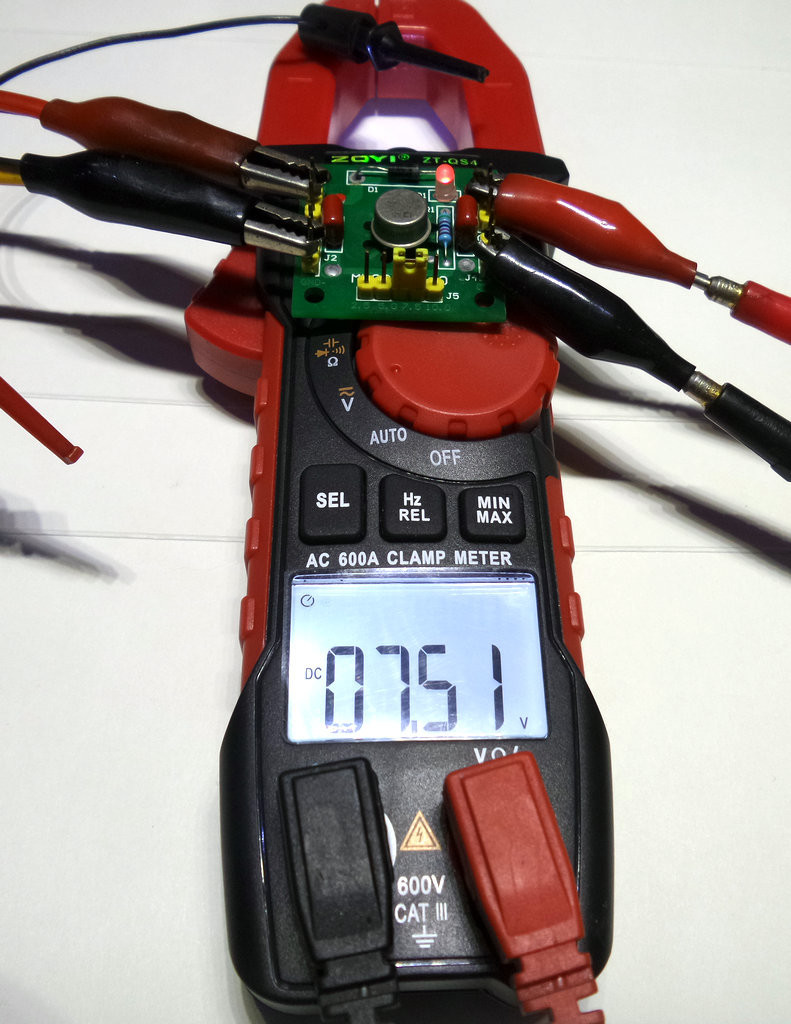

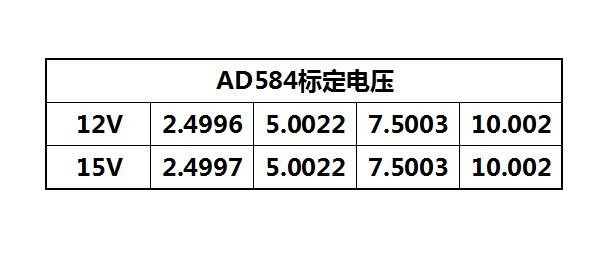

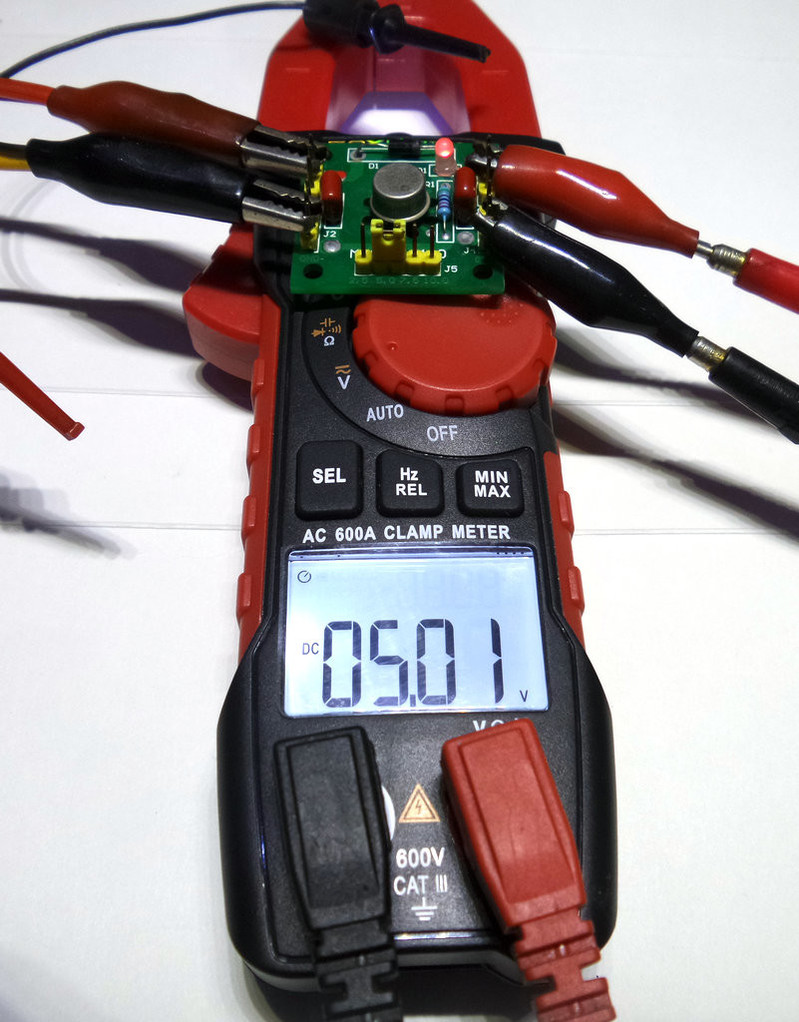

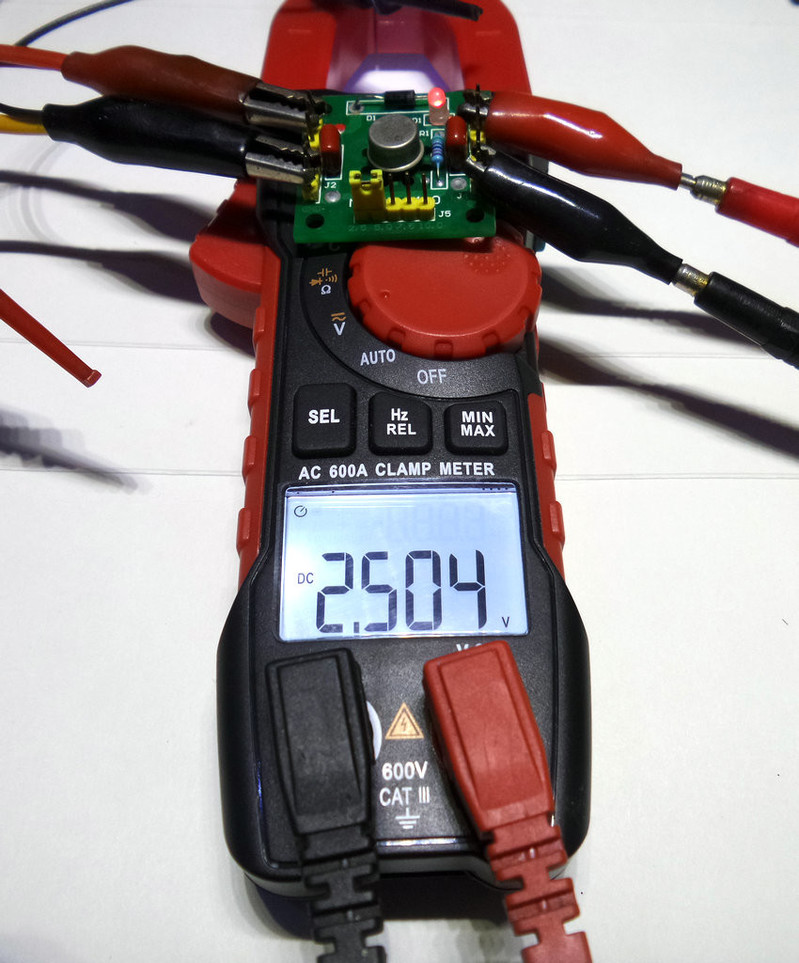

AD584简单测试一下。

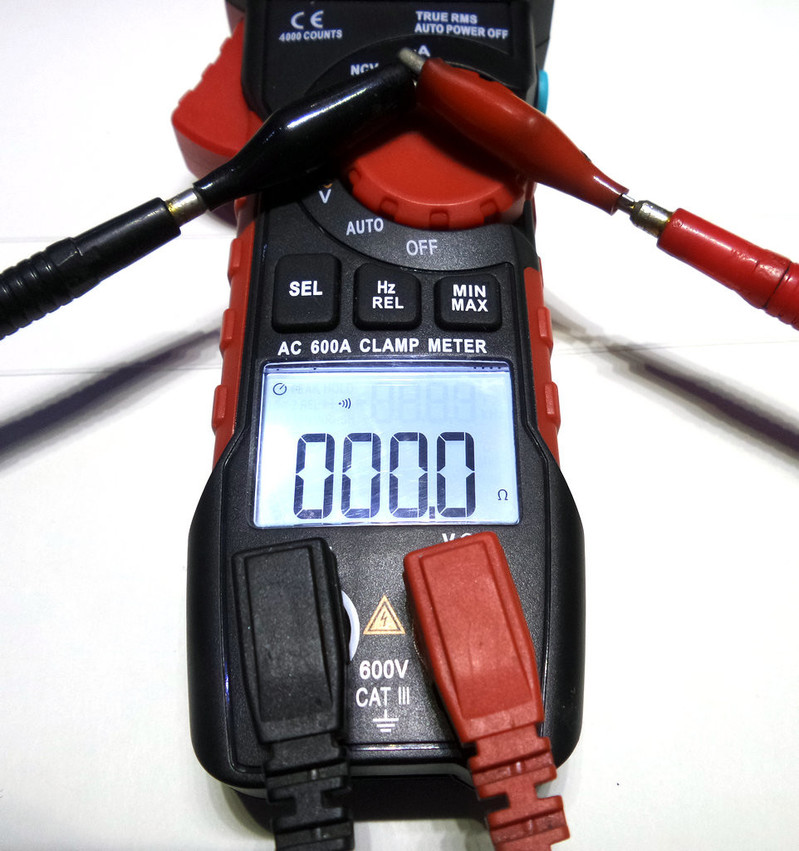

通断档的速度还是很快的。

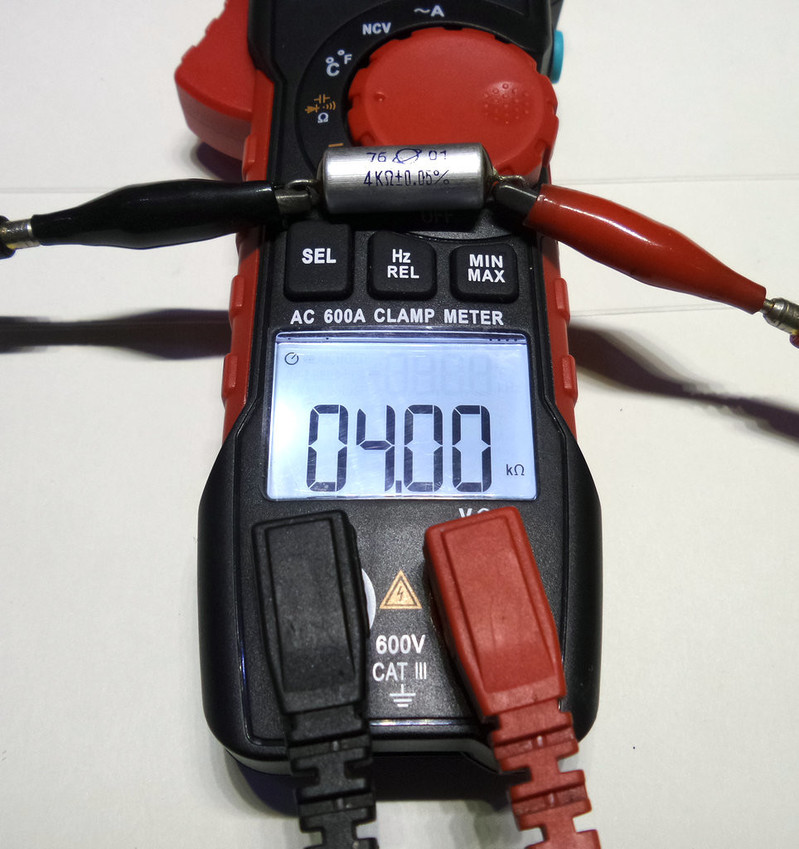

电阻档测试。4K 0.05%精度电阻。

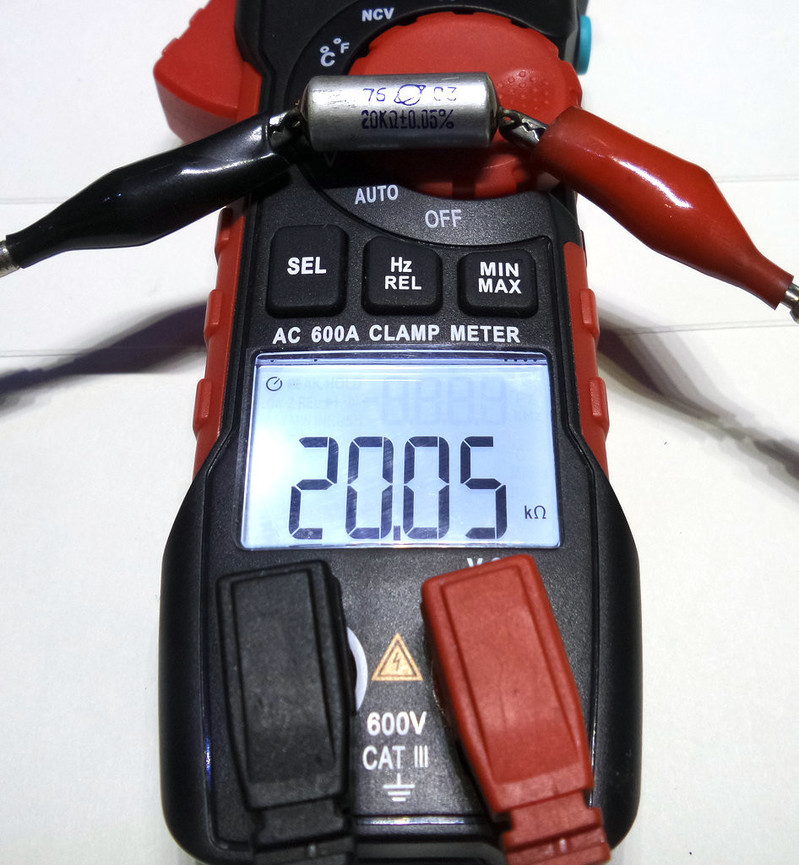

20K 0.05%精度电阻。

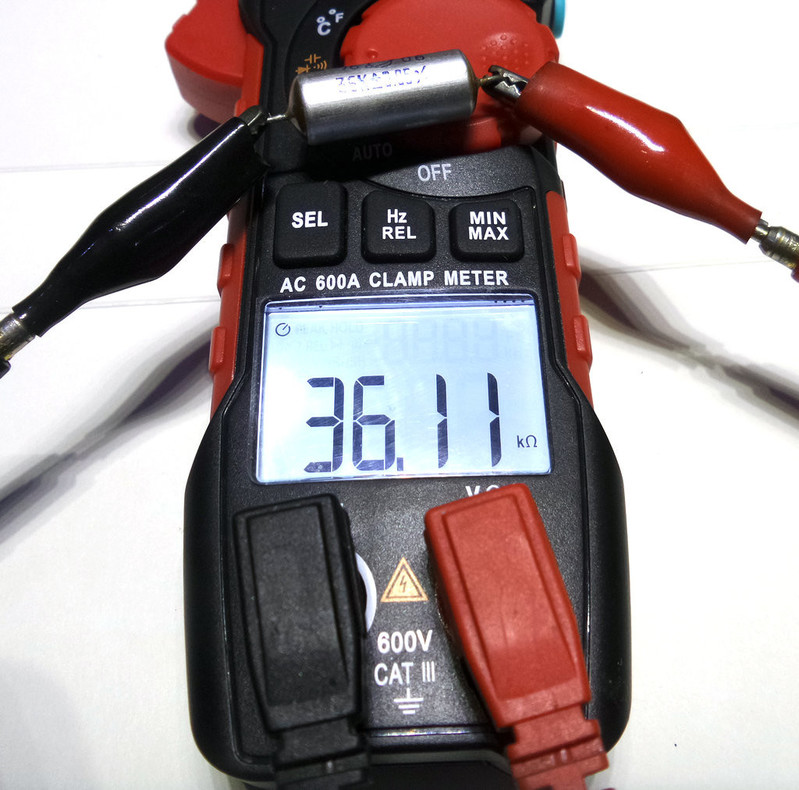

36K 0.05%精度电阻。

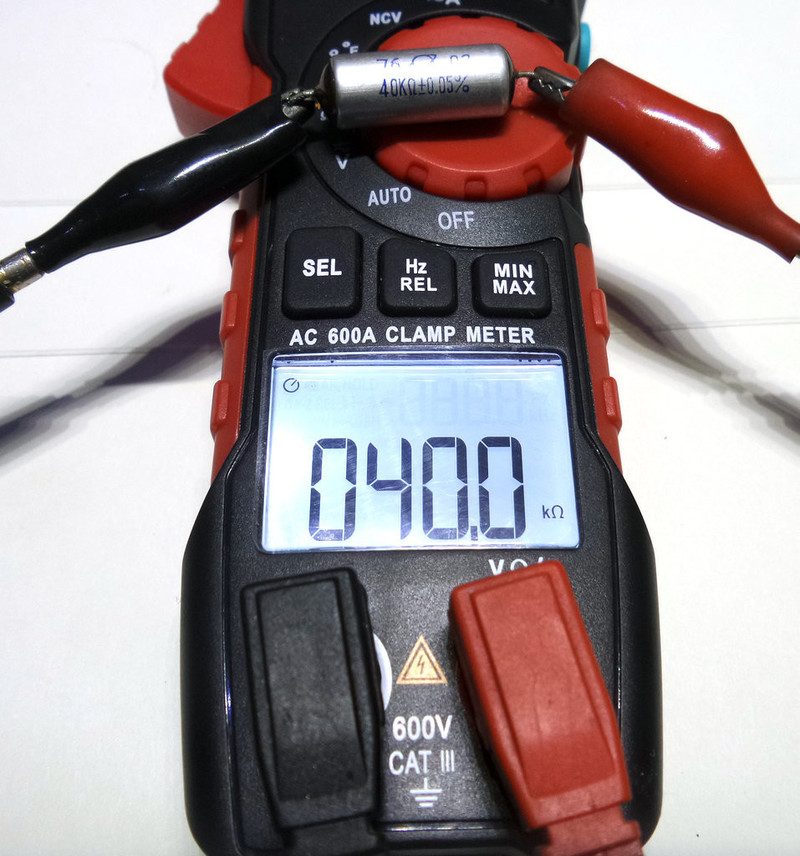

40K 0.05%精度电阻。

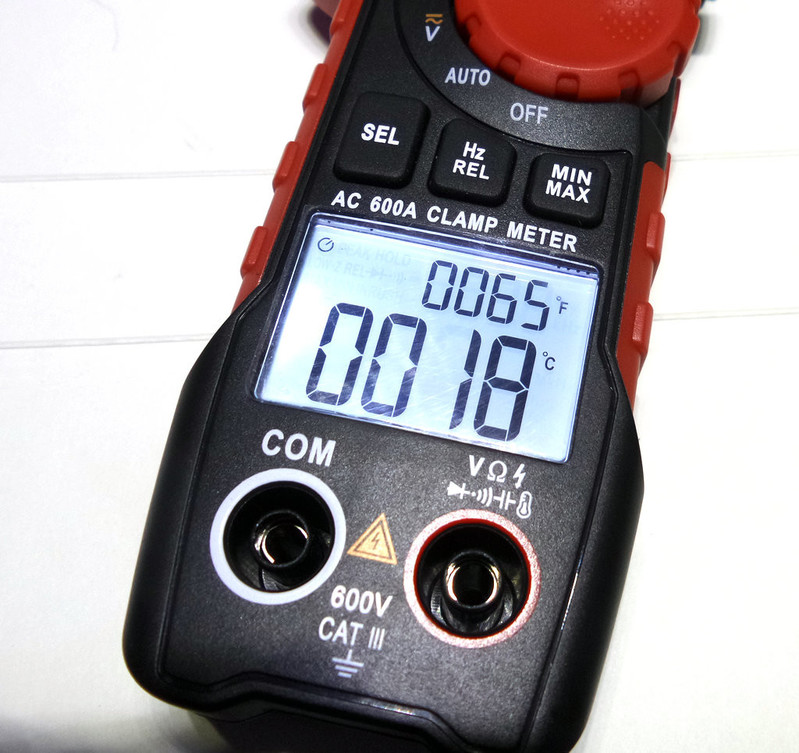

温度档不插探头的话显示室温。上面显示华氏温度。

交流电压档，电压，频率同屏显示。

电流档也是电流，频率同屏显示。

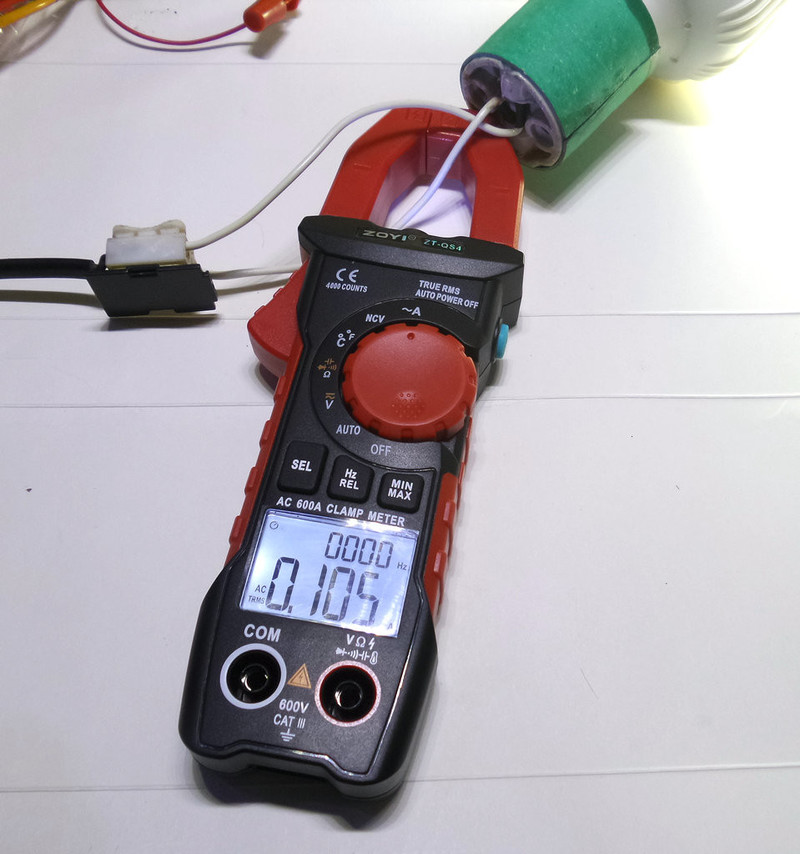

找了个灯泡试一下。

准备开始拆表。背面两颗螺丝。

后盖比较难开。后来发现拆错了。。。

表壳左右两块红色的挡片应该是先拆下来，然后再拆后盖的。
两个挡片有两个卡子，卡在表壳上。电路板上也预留了位置。

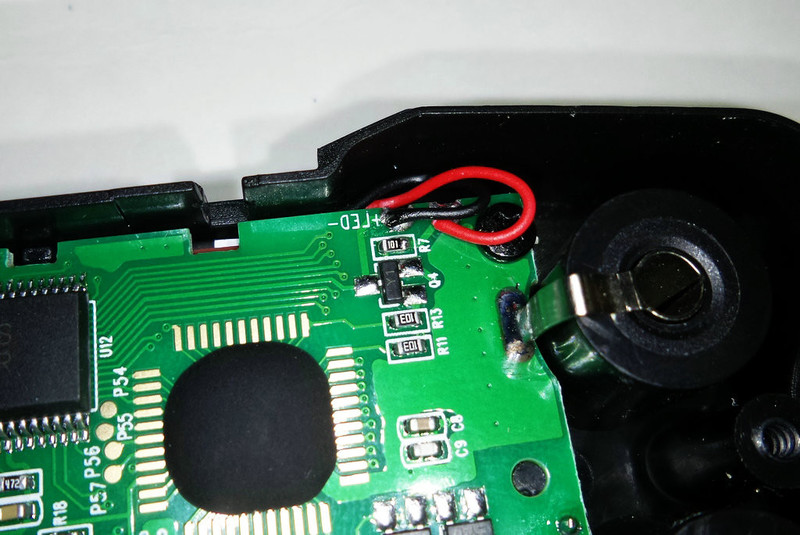

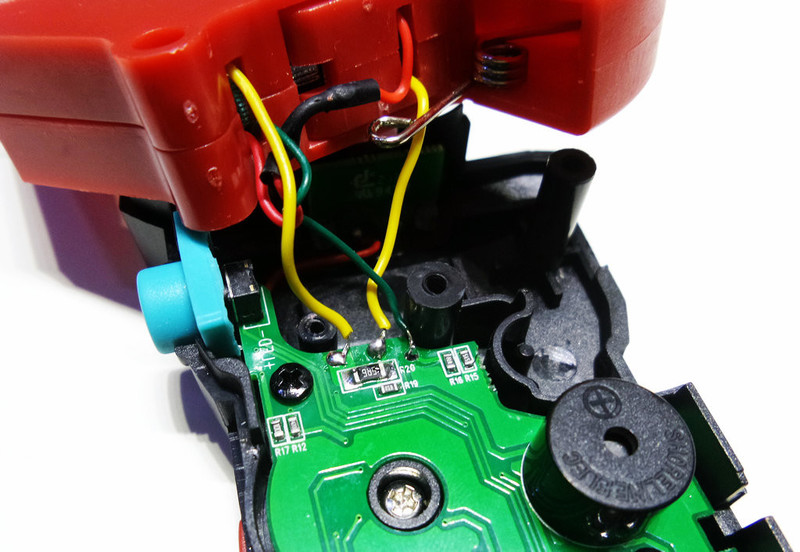

但是这个液晶屏背光线明显走错地方了。。。

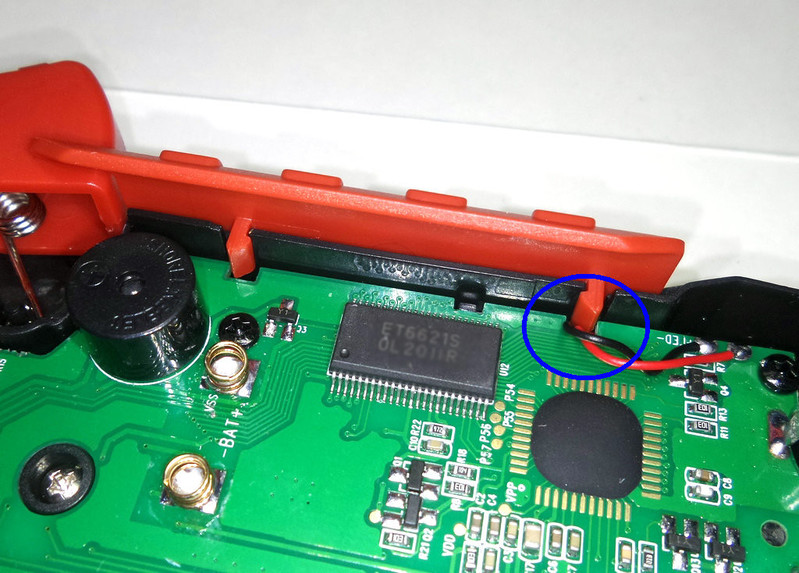

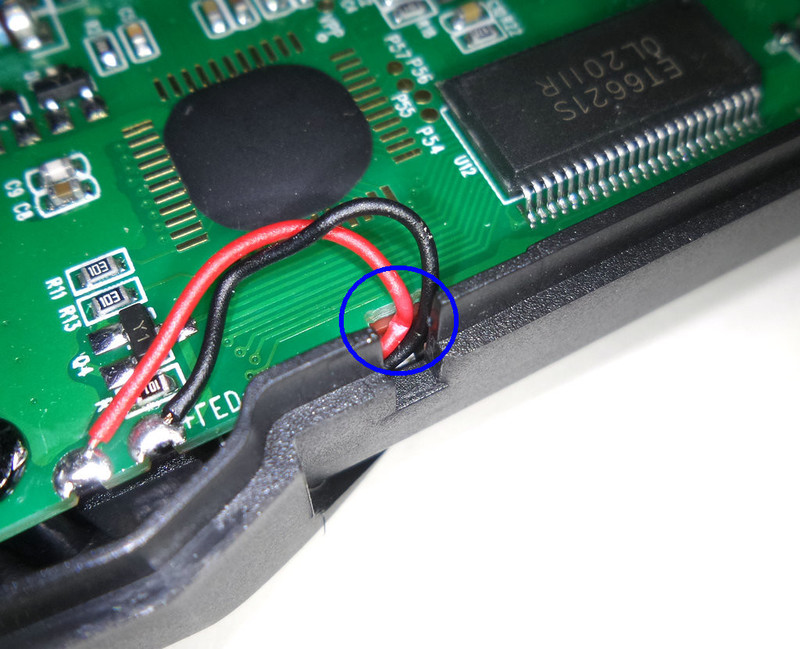

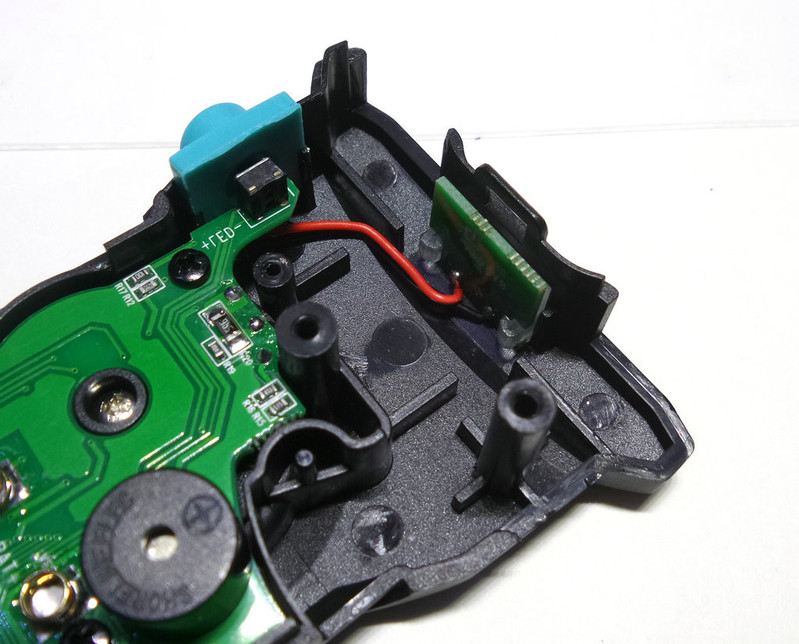

卡子直接挤到背光LED导线了。

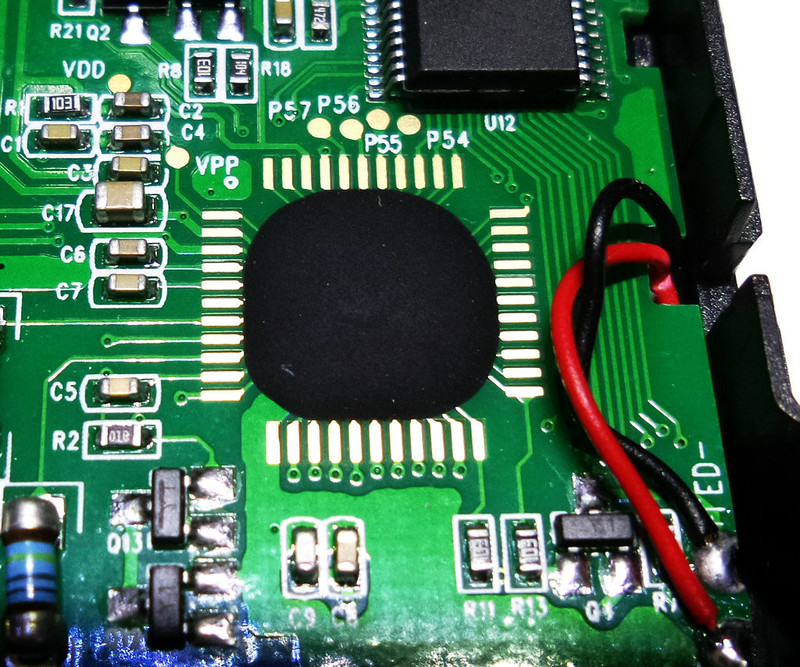

牛屎IC。

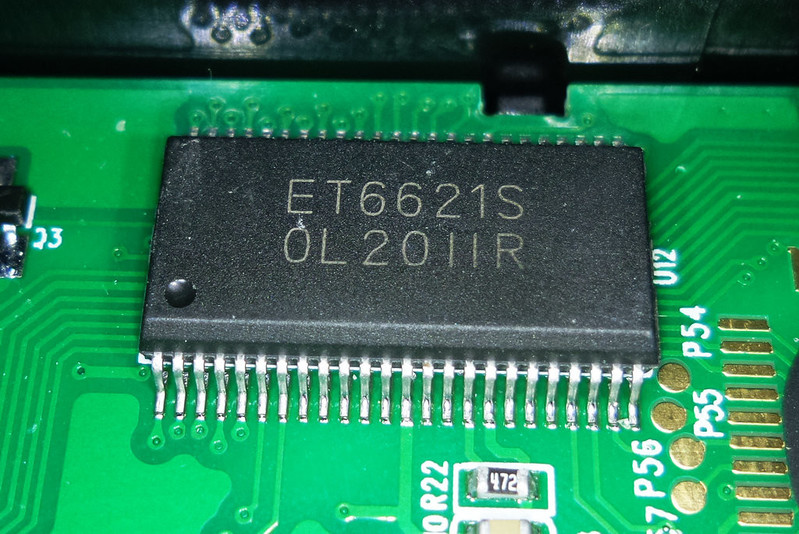

ET6621S液晶屏驱动。

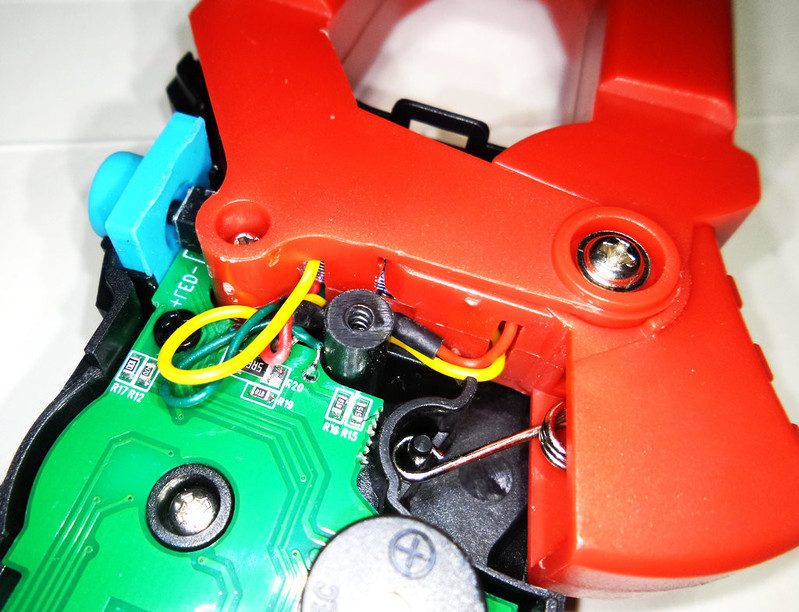

钳头结构。

拆下来多少有点麻烦。

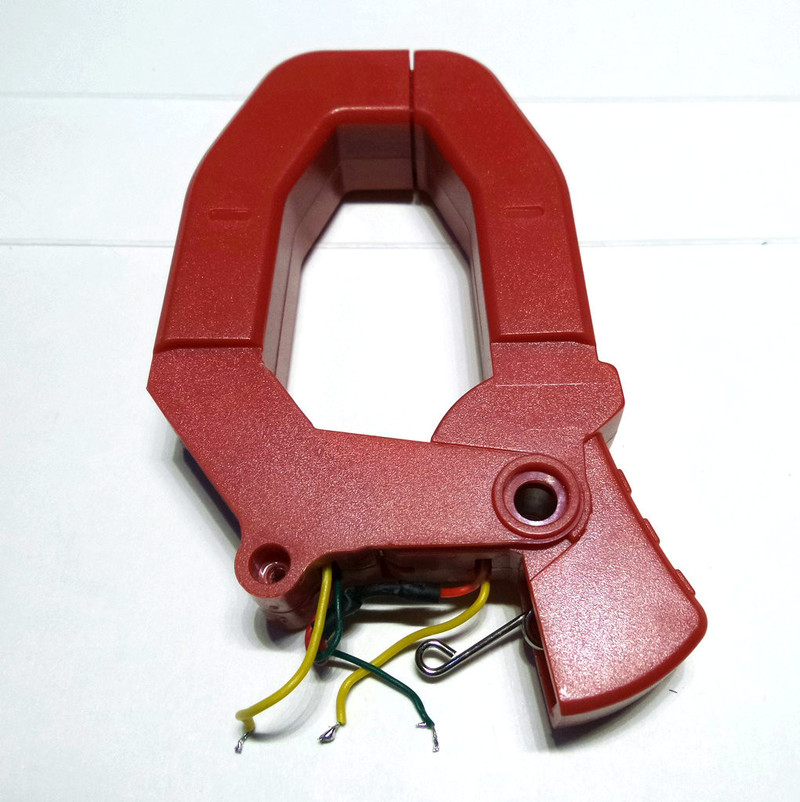

拆下来的钳头

照明LED。

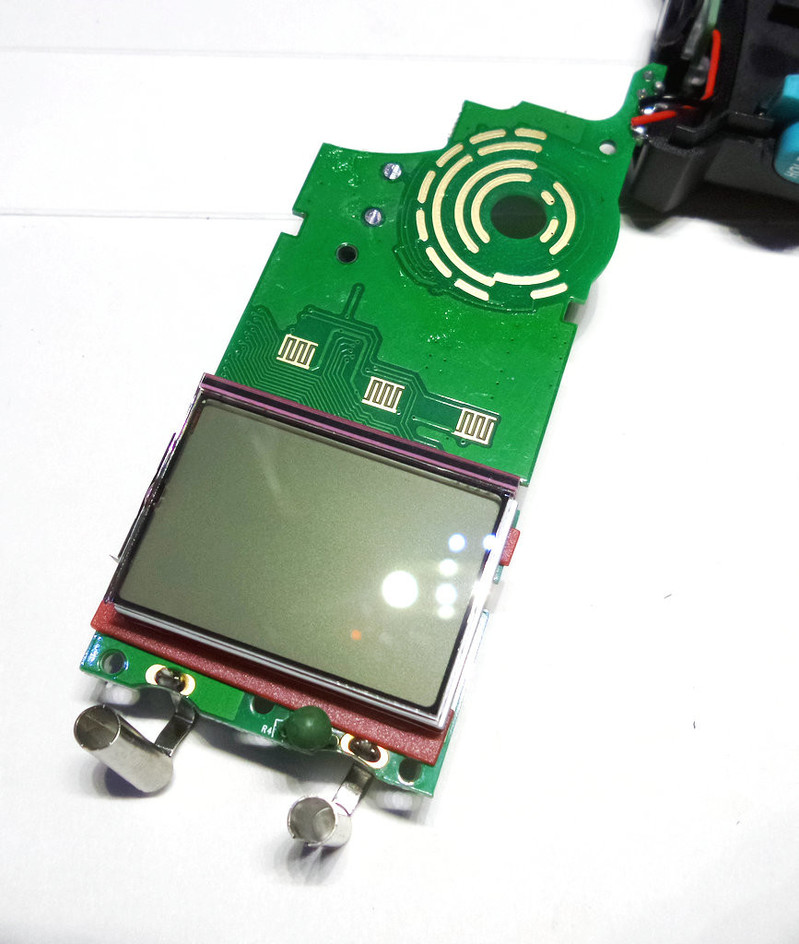

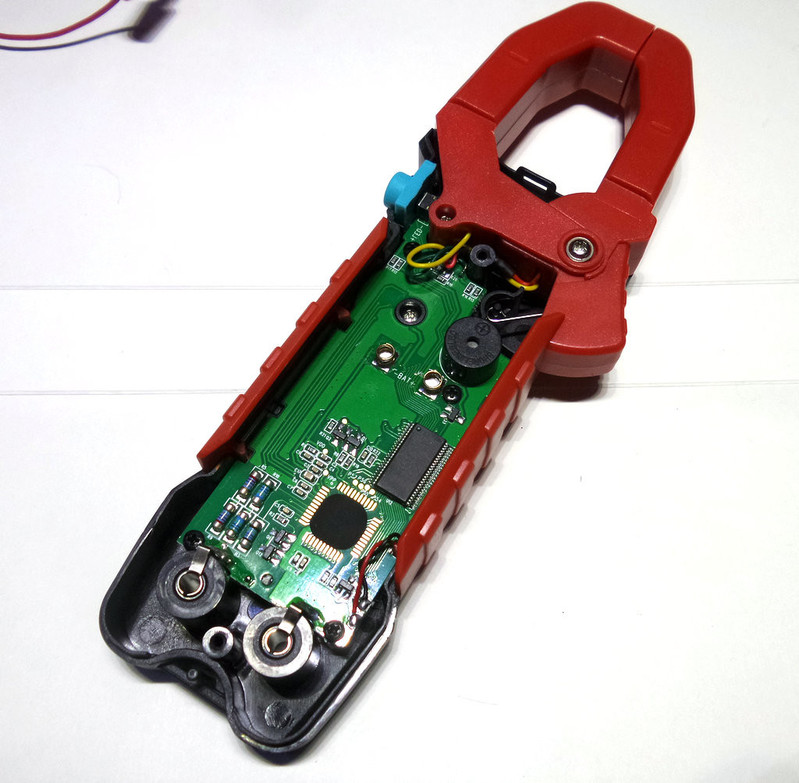

电路板正面。

转盘直接固定在前壳上了。

装回的时候把背光的导线换了个地方。这样就卡不到它了。
