这个变容二极管是不是和电容反了？

无极 · 发表于 2022-1-19 10:34:04

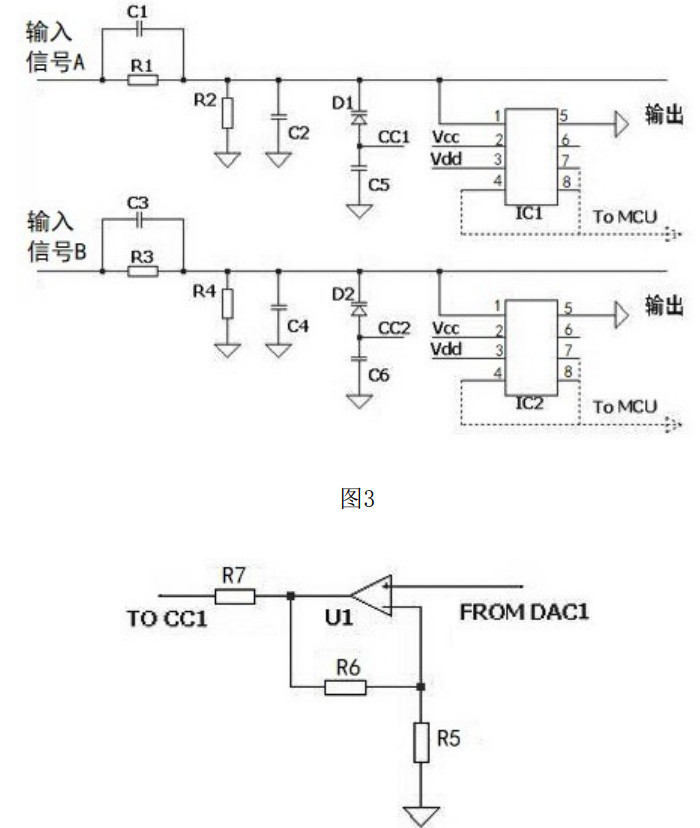

某个单片机控制电压探头的电路图，用变容二极管代替可调电容，用数字电位器代替可调电阻。
这个D1和C5的位置是不是应该反过来？
D1负极是高频信号，正极固定电压，那电容不会一直变化吗。

无极 · 发表于 2022-1-19 10:42:32

一个电压探头一千多，全新示波器都买到一个半了。我试试用十块钱能做出啥质量来

人生涅槃 · 发表于 2022-1-19 15:46:41

不知道，帮顶学习

mvwz24029819 · 发表于 2022-1-19 18:39:15

等楼下解决，不懂

atz123 · 发表于 2022-1-19 19:50:35

不懂！请指教

wgh1027 · 发表于 2022-1-19 22:29:52

位置没错，C5是数字电位器的滤波电容必须一端接地。

无极 · 发表于 2022-1-19 23:46:38

wgh1027 发表于 2022-1-19 22:29
位置没错，C5是数字电位器的滤波电容必须一端接地。

C5和数字电位器没关系

勇闯沙滩 · 发表于 2022-1-20 07:11:54

大家研究我学习，不懂！请指教。

wgsd · 发表于 2022-1-20 10:05:31

变容二极管应该工作在反偏电压吧，不知你的可调电压最终加在二极管那里。

hulunber · 发表于 2022-1-21 07:12:32

有实物吗，对照一下看看
