试校准7081的10V档VDC

wgsd · 发表于 2022-2-18 12:58:41

本帖最后由 wgsd 于 2022-2-18 15:41 编辑

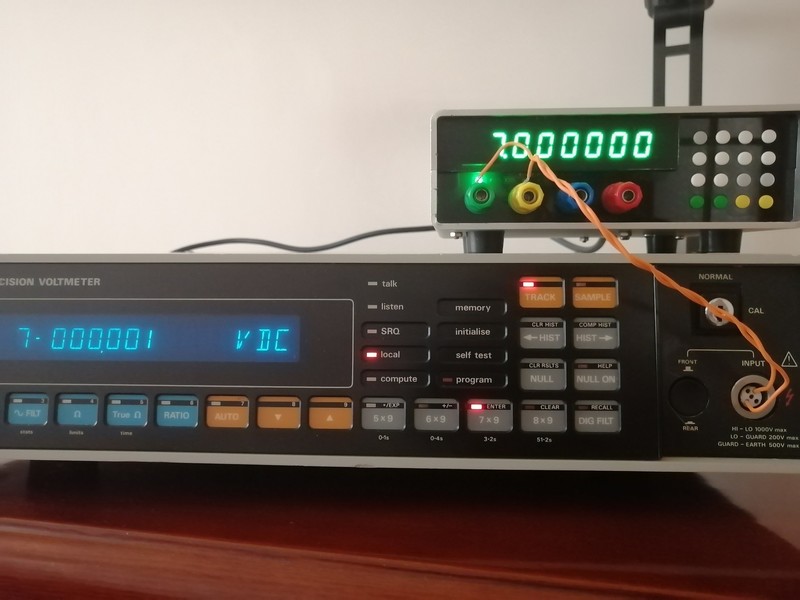

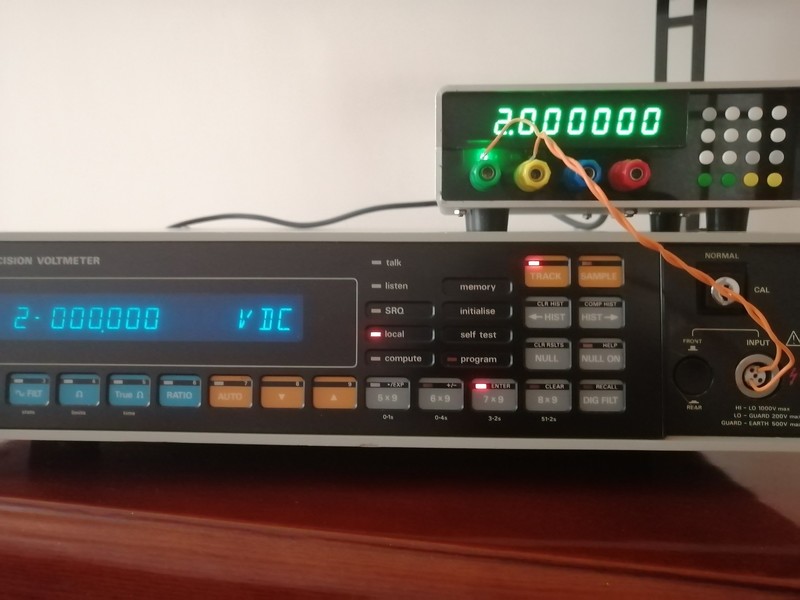

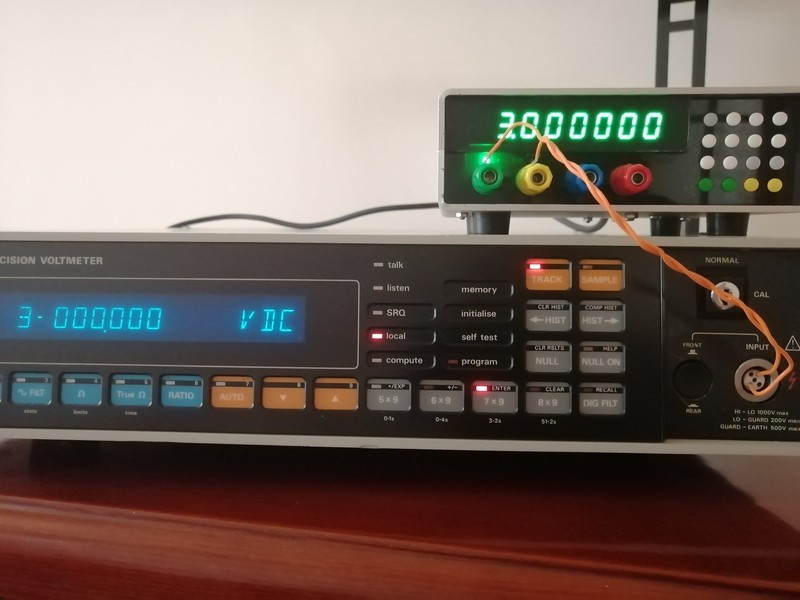

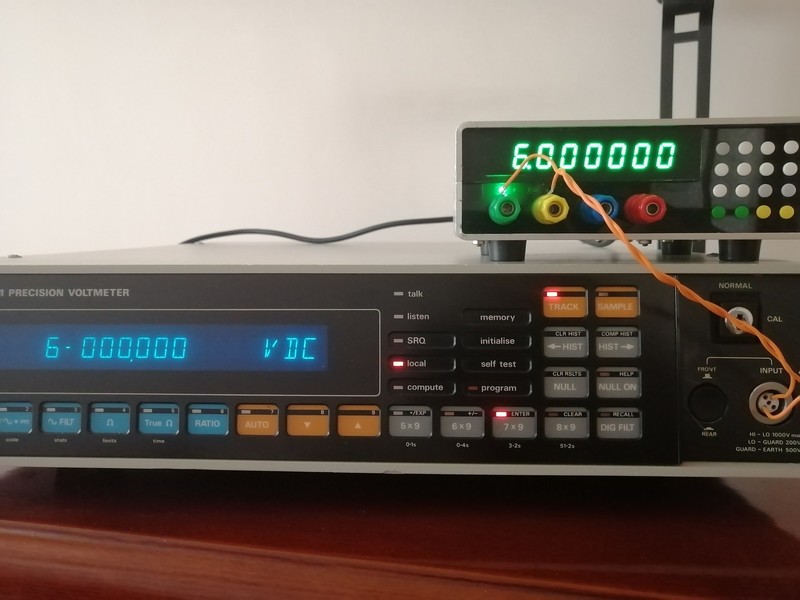

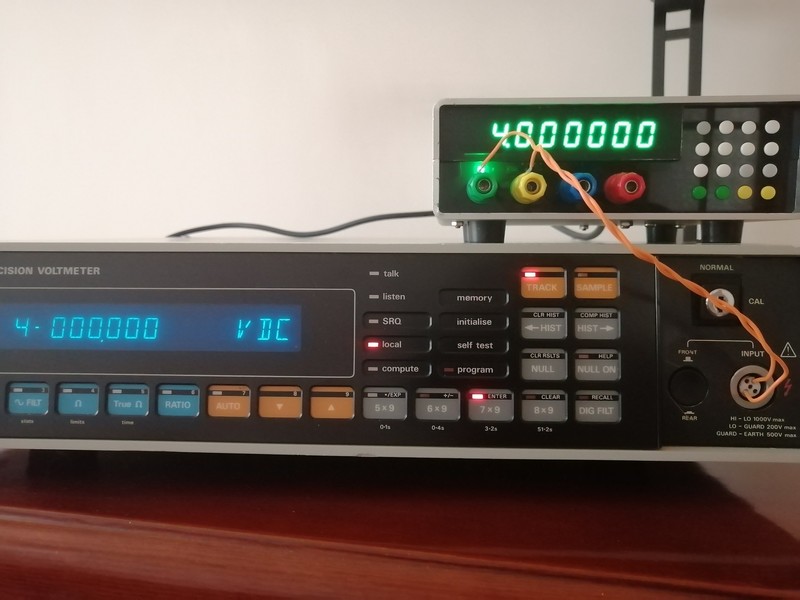

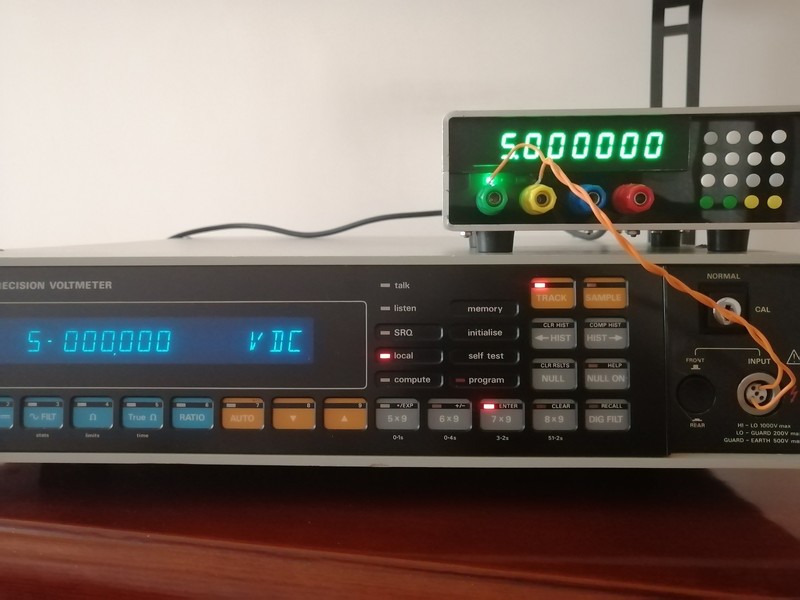

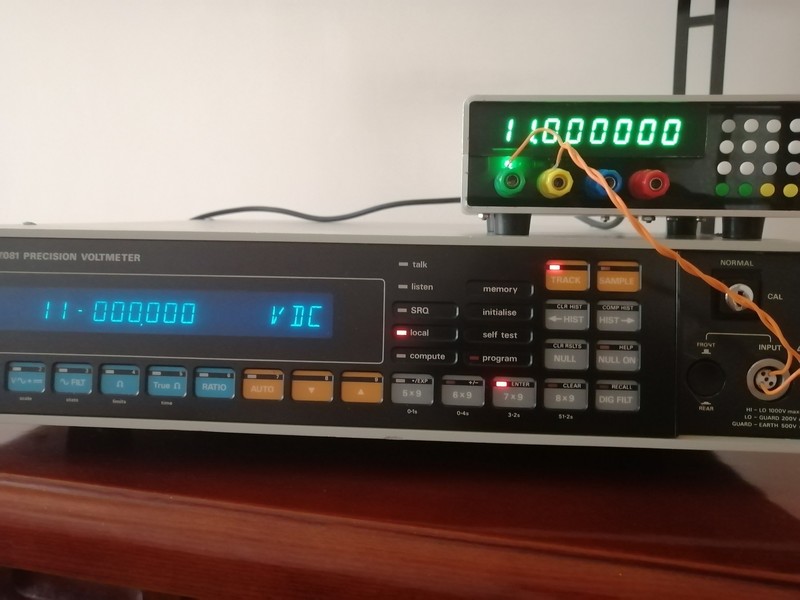

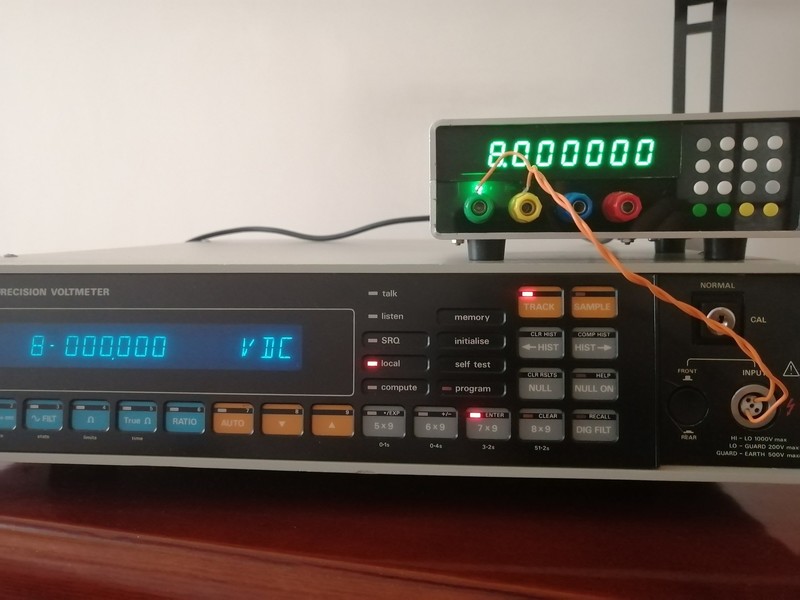

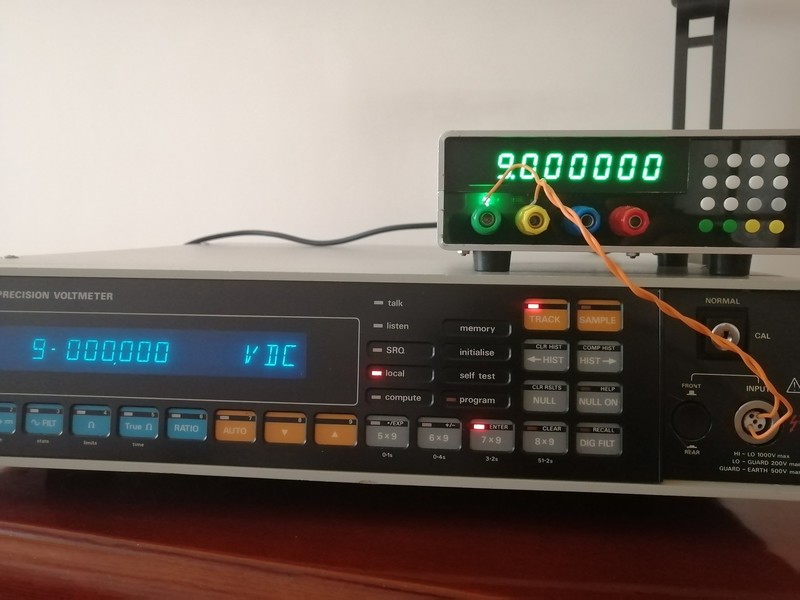

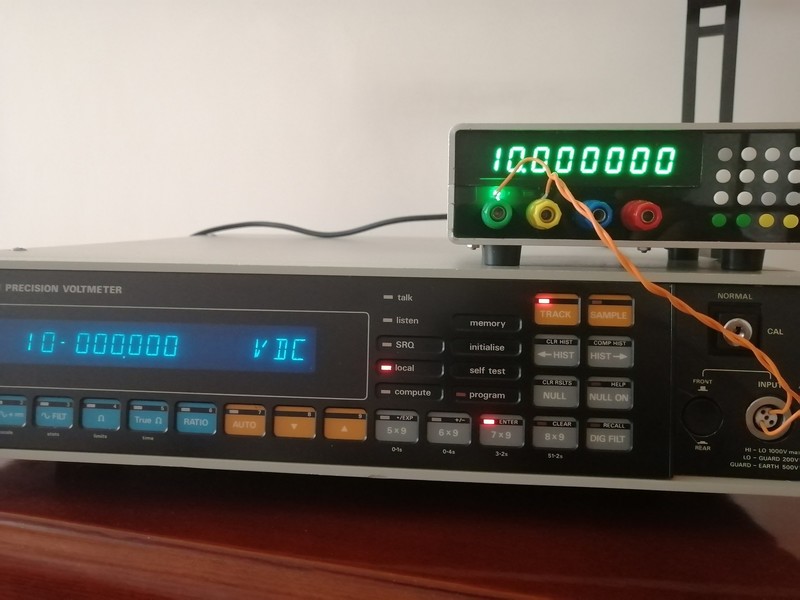

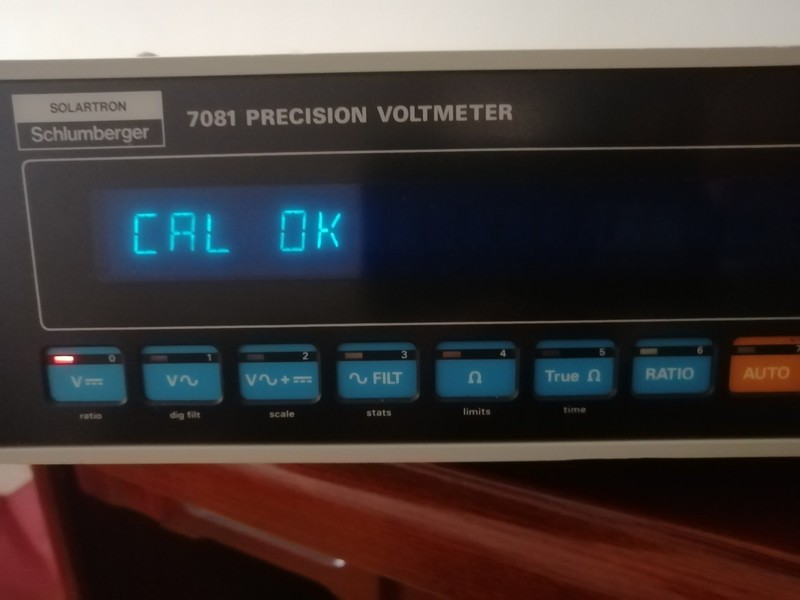

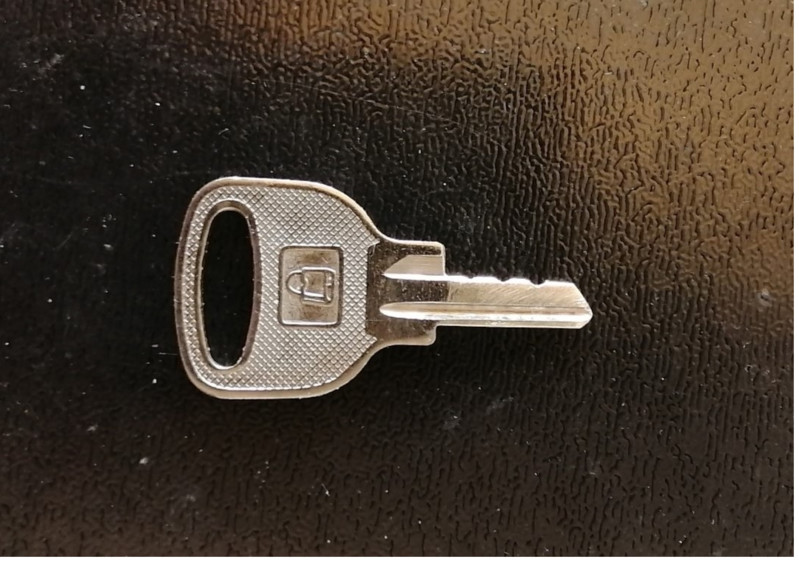

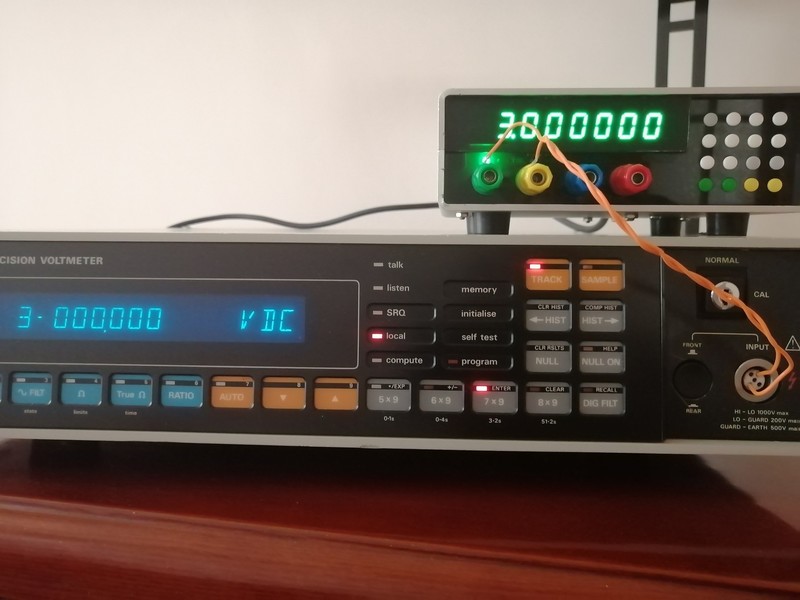

原准备给7081换个好点的基准，可是一直没有找到，于是先用2DW232试机（长稳不好），还算顺利。首先做了个校准钥匙，成功打开了校准之门，当然也可以开壳操作。之前用GPIB联机但校准命令太繁琐，有几十条，因为什么串并轮询等等。之后用串口232就很简单，只用一两条命令即可。列如校准直流电压10V档，连好电脑，打开钥匙，输入VDC10V档校零，短路表的输入端，几秒钟表就回显示CAL OK，再输入10V校准命令和输入源的真实值如10.000003V即可，表显示CAL OK完事。如果输入的值不当，例如校零时输入了10V，表会显示FACTOR OUT OF RANGE ，提示数值超出范围。其它档类同，但都没校，待换了好点的基准再校吧。发几张我抓拍的图。

a 1.png

勇闯沙滩 · 发表于 2022-2-18 14:21:36

好看全是零。

kyhwhb · 发表于 2022-2-18 14:24:54

VFD显示屏，老货吧

wgsd · 发表于 2022-2-18 14:43:11

巍巍兴安发表于 2022-2-18 14:24
VFD显示屏，老货吧

看内部大多芯片是84年的。

wgh1027 · 发表于 2022-2-18 15:06:37

谢谢分享

fslichong · 发表于 2022-2-18 15:22:27

不得不佩服外国人在这方面比我们先进，那些年我们连电脑是什么都不知道

wgsd · 发表于 2022-2-18 15:52:18

fslichong 发表于 2022-2-18 15:22
不得不佩服外国人在这方面比我们先进，那些年我们连电脑是什么都不知道

那时候普通百姓别说电脑，连单片机都很稀奇，有个单板机就不错了。

hc061218 · 发表于 2022-2-18 19:05:56

流弊，还会配钥匙哈哈

wgsd · 发表于 2022-2-18 20:02:36

hc061218 发表于 2022-2-18 19:05
流弊，还会配钥匙哈哈

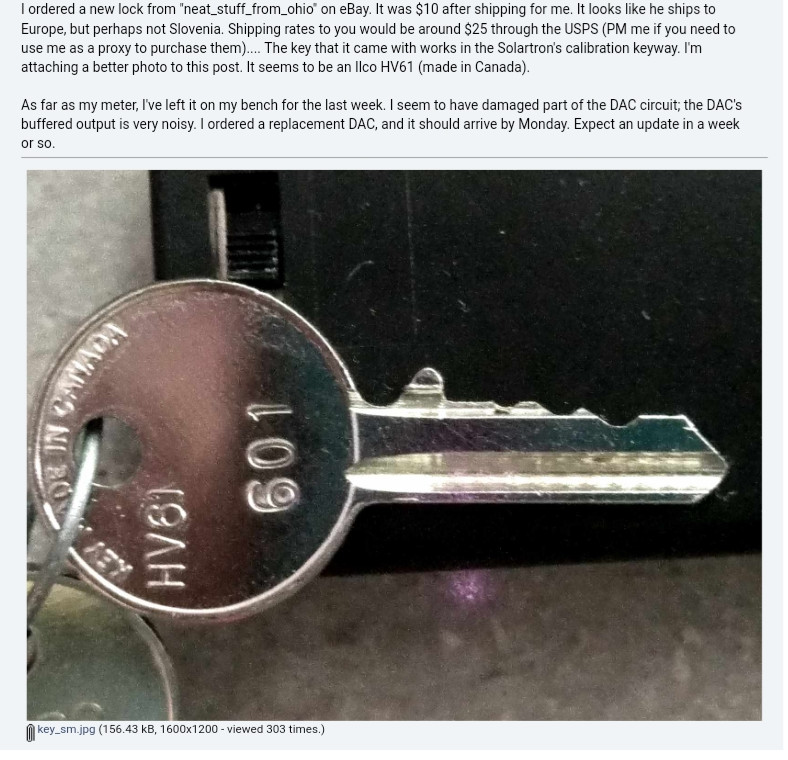

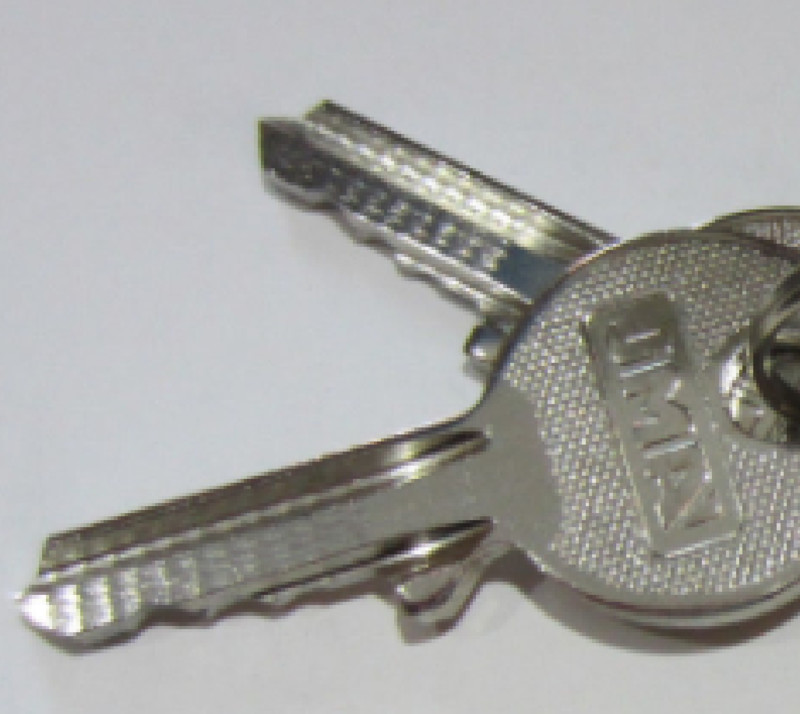

哈哈，在外网上搜索的钥匙图片，按图片配的还真打开了

HD123 · 发表于 2022-2-18 20:27:21

这把万能钥匙还不错，芝麻开门，终于打开了，哈哈
