数字源表定义：
源表，SMU(SourceMeasureUnit)电源/测量单元，“源”为电压源和电流源，“表”为测量表，“源表”即指一种可作为四象限的电压源或电流源提供精确的电压或电流，同时可同步测量电流值或电压值的测量仪表；当电源时可作为可编程电压源或可编程电流源；当万用表时可作为数字电压表(电流源,输出电流为0,测电压)或数字电流表(电压源,输出电压为0,测电流)或数字欧姆表(电流源,输出电流为一定值,测电压)；当电子负载时可作为可编程恒压负载或可编程恒流负载；当电源/测量表组合（SMU）时给电压测量电流或给电流测量电压；
源表突出特点：使用一台仪器进行多种测量 ；
数字源表功能：

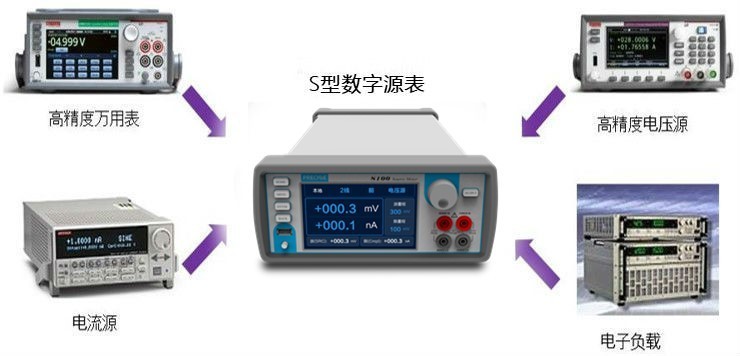

①集合电压源、电流源、电压表、电流表、电子负载的功能于一身，广泛用于各类精密器件的测量。
②四象限工作，可作为源或负载
数字源表应用领域：
分立半导体器件特性测试，电阻、二极管、发光二极管、齐纳二极管、PIN二极管、BJT三极管、MOSFET、SIC、GaN等器件；
能量与效率特性测试，LED/AMOLED、太阳能电池、电池、DC-DC转换器等
传感器特性测试，电阻率、霍尔效应等有机材料特性测试，电子墨水、印刷电子技术等
纳米材料特性测试，石墨烯、纳米线等 数字源表与万用表的区别：
源表相对传统电源的优势：传统电源过零时需要改变线连接方式，增加需要反复切换的机械开关，降低了设备的可靠性；且电源电压电流限制精度有限，电压1%，电流10mA；
源表相对电源结合万用表组合的优势：万用表电源组合需要编程实现设备控制及同步，复杂连线且要编程开发；电源限压限流性能差，限压限流精度低，瞬态特性也无法保证；
数字源表常见术语解答
1、四象限：电源象限是指以电源输出电压为X轴、输出电流为Y轴形成的象限图。第一、三象限即电压电流同相，设备对其它设备供电，称为源模式；第二、四象限即电压电流反向，其它设备对设备放电，被动吸收流入的电流，且可为电流提供返回路径，称为肼模式。
2、分辨率：能导致输出信号发生变化的输入信号的最小变化量。测量数值中可以直接读取的最小值；
3、源限度：电压或者电流的限制范围。由于源表象限功率有限，在高电压档或大电流档时其最大输出电流或最大输出电压会受限制。
4、通道：一组完整功能的源表为一个通道，目前普赛斯仪表台式源表仅提供单通道。多通道可选CS系列插卡式源表。
5、精确度：实际输出信号与理想输出之间的偏差。一般用增益误差+偏移误差的方式表示。
6、噪声：直流电源输出的交流杂散成分被称为纹波和噪声。输出中的交流周期信号是纹波，噪声是随机的。对比参数时注意带宽、峰峰值、有效值等关键字。
7、输出建立时间：输出信号到达预期稳定值所需时间。
8、容性负载稳定性：DUT为容性负载时设备的稳定性。
9、量程变化过冲：量程切换瞬间输出值偏离理想值幅度。
|
