100A/us电流传感器测试系统

[复制链接]
发表于 2022-5-9 15:31:11 | 显示全部楼层 |阅读模式
分类
帖子分类: 其它
类型: 其它
品牌: 其它品牌
标签: 电流传感器测试系统
CTMS电流传感器测试系统

产品简介
电流传感器测试系统集多种测量和分析功能一体,可精准测量各种电流传感器(霍尔电流传感器、罗氏线圈、皮尔森线圈等)的静态与动态参数,单台大电流源电流可高达1000A。该系统可测量不同电流传感器的静态与动态参数,具有大电流特性、极快的达到1000A/us级上升沿、可测量KHz级带宽等特点,能实现零点漂移、线性度、温度漂移曲线、带宽、响应时间等参数的自动化测量。
产品应用
开环/闭环霍尔电流传感器、罗氏线圈电流传感器、皮尔森线圈电流传感器;

产品特点
产品特点1.png 产品特点2.png
1000A自动测试平台;
最快100A/us上升沿;
精度0.1%;
支持集成示波器、温控台;
正负极反转;
模块化设计;
可定制化开发;


技术指标

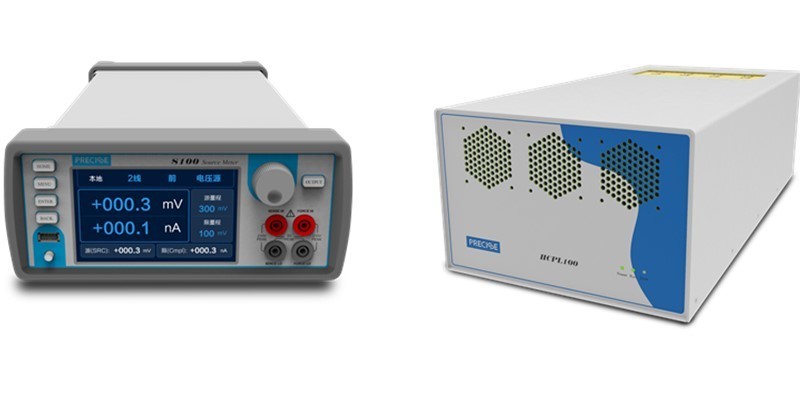

直流源表 S100
高电流脉冲电流源 HCPL系列
高达300V/0.1A、30V/1A
单台PW高达12V/1000A
           最小分辨率30uV/10pA
支持多台并联


最小脉冲宽度50uS



100A/us电流传感器测试系统订货信息
1000A开环2KHz测量为例,一般配置如下:

CTMS系统配置
数量
备注
S系列源表
2台
霍尔传感器输出信号测量
普通直流电源校准
HCPL高电流脉冲电流源
1台
响应时间、带宽等动态参数测量用
普通直流电流源
1台
零点漂移、温度漂移、线性度等静态参数测量用
高频电流源
1台
带宽等动态参数测量用
矩阵开关
1台
电路切换及源表切换
温控箱
1台
温度漂移曲线
示波器
1台
响应时间
主机
1台
图形界面以及表格展示测试结果,亦可一键导出
