安捷伦6060B电子负载简单拆机测试

[复制链接]
发表于 2022-5-15 16:11:39 | 显示全部楼层 |阅读模式
分类信息
帖子分类: 评测
类型: 电子负载
标签: 安捷伦6060B
手上一直没有电子负载,那种自己DIY的又看不上,品牌的又价格太高,小黄鱼也没蹲到合适的,前几天隔壁论坛看到有人卖安捷伦6060B电子负载,说是实验室出来的,看上去成色都还不错,价格也在可接收的范围内,如是就果断剁手了,还一个原因就是安捷伦这种一线品牌的仪表,从来就没接触过,这次有机会就不放过了。

资料介绍

美国安捷伦 Agilent 6060B直流电子负载
电流、电压及电阻的可编程控制
电流、电压及功率的精确读回
用于瞬态模拟的内置脉冲形发生器
连续与脉冲负载工作
具有完备的保护功能
外同步触发输入
较高功率可并联工作
可使到高达240V的负载
可使用单输入或多输入主机箱
3年保修期
Agilent直流电子负载是测试与评价直流电源,功率元件和电池容量测试的理想设备

Agilent单机解决方案提供您所需的一切
Agilent dc电子负载为各种动态负载应用进行了优化。在对负载输入施加快速跃变,例如dc电源起动特性或瞬态响应测试时,可提供高应用稳定性。通过可编程的幅度、频率、占空比和压摆率,能使动态负载性能进一步满足特定应用的需要。
编程能力
GPIB和模拟编程接口为标准功能。dc电子负载与工业标准SCPI命令集完全兼容。GPIB接口能完全控制所有的负载功能和读回输入电压、电流、功率和详细的工作状态。该负载还包括用于实际模式拟负载电流的模拟电压输入。
通用解决方案
Agilent dc电子负载适合在工作台上手动操作,前面板的LCD表能指示电压、电流和功率读数,全功能键区能方便、可靠地控制电子负载的工作。用户定义开机状态和易失状态使您能很容易的保存设置,以备日后调用。
单输入产品
Agilent 6060B和6063B是单输入dc电子负载。6060B是300W,60V,60A负载。6063B是250W,240V,10A负载。
主机产品
Agilent 6050A 1800W和6051A 600W电子负载主机可接受由用户安装的HP负载模块,构成灵活的系统配置。6050A能容纳6个60501B,60502B和60503B负载模块或三个60504B负载模块,6051A能容纳两个负载模块。
在低于zui小输入电压下工作

Agilent电子负载工作在3V以上时,它能满足所有指标,对于静态测试,直流工作特性还可以扩展低于这一zui小输入电压以下。由于在功率输入电路中使用FET技术,所以Agilent电子负载具有低的zui小输入电阻,即使在很低的电压下也能导通大电流。







技术指标

型号6060B
安培0~60A
伏特3~60V
功率(40℃)300W
恒流方式
量程
精度
调整率
0~6A,0~60A
0.1%±75mA
10mA
恒压方式
精度
调整率(W/遥控传感)
0.1%±50mA
10 mV
恒阻方式
量程0.033Ω~1.0Ω
1Ω~1kΩ
10Ω~10kΩ
精度
(输入额定电流的≥10%)
1Ω:0.8%±8mΩ
1kΩ:0.3%±8mS
10kΩ:0.3%±8mS
瞬态发生器
频率范围
精度
0.25 Hz~10kHz
3%
占空比范围
精度
3~97%(0.25Hz~1kHz)
6~94%(1~10kHz)
设定值的6%±2%
读回技术指标
电流精度
电压精度
±(0.05%±65mA)
±(0.05%+45mV)
分辨率20mV
纹波与噪声
(20 Hz-10 MHz噪声)
电压
4mA rms/
40mA 峰~ 峰
6mV rms
恒流方式
分辨率
60A 量程:16mA
6A 量程:1.6mA
恒压方式
分辨率
16 mV
恒阻方式分辨率
分辨率
1Ω:0.27mΩ
1kΩ:0.27mS
10KΩ:0.027mS
瞬态发生器
频率范围
分辨率
0.25Hz~10kHz
4%或更小
占空比范围3~97%(0.25Hz~1kHz)
6~94%(1~10kHz)
模拟编程带度10kHz(-3dB频率)
模拟编程精度
电流(低量程)
电流(高量程)

4.5%±75mA
4.5%±250mA
电压0.8%±200mV
模拟编程电压0~10V
模拟监测器精度
电流监视器(0-10V输出)
电压监视器(0-10V输出)
4%±85mA

0.25%±40mV
远地检测在检测和负载输入之间直流为5V
***小工作电压2V(典型1.2)
编程短路0.033Ω(典型0.020)
编程开路(典型值)20 kΩ
直流隔离电压任意一个输入和机壳地之间±240 Vdc
订货信息6060B 单输入,300W dc电子负载
标准选件
  选件 100 87-106Vac,47-66 Hz
  选件 220 191-233Vac, 47-66Hz
  选件 240 209-250Vac,47-66Hz
  选件 910增加Agilent 6050A,6051A,6060B,6063B,60501-60507的全套手册

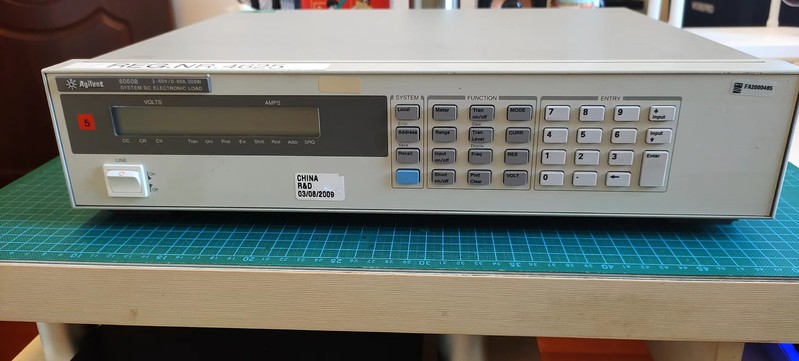

看上去成色还不错

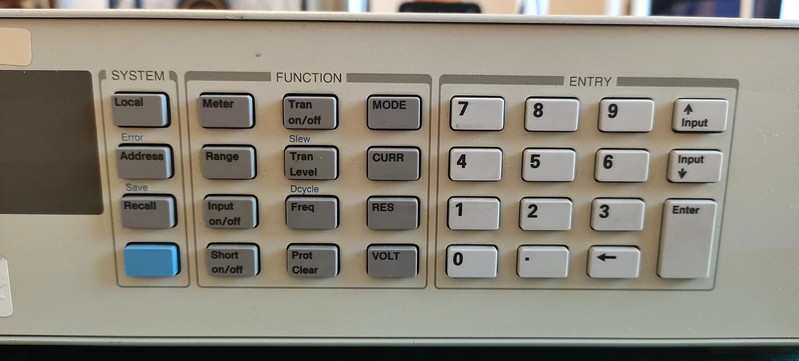

按键控制区

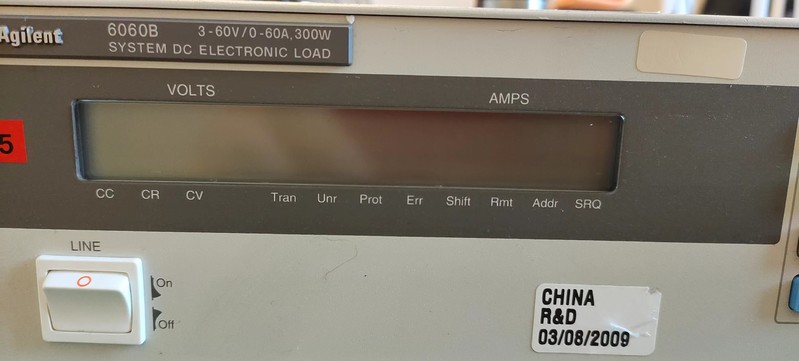

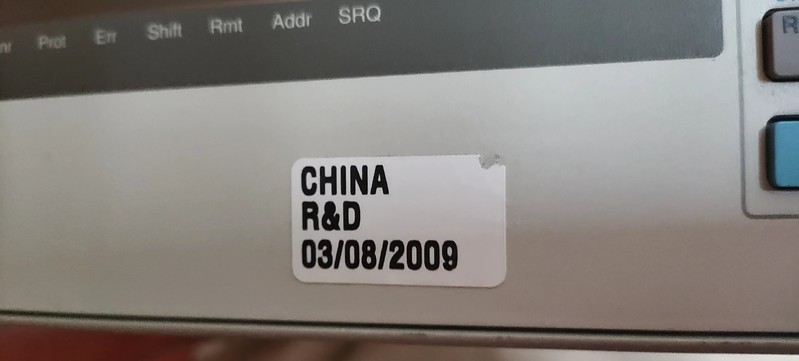

生产日期


显示屏

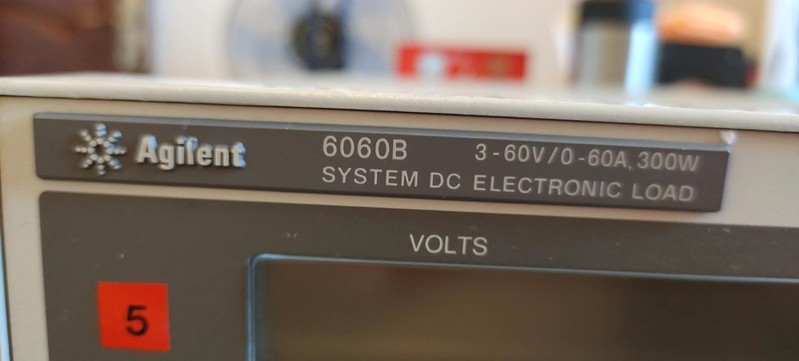

型号

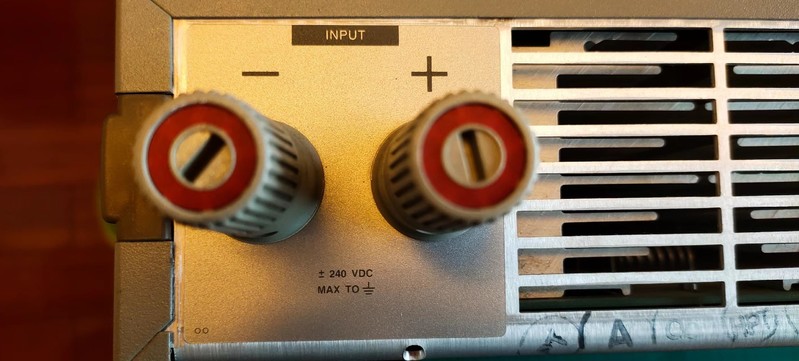

巨大的接线柱

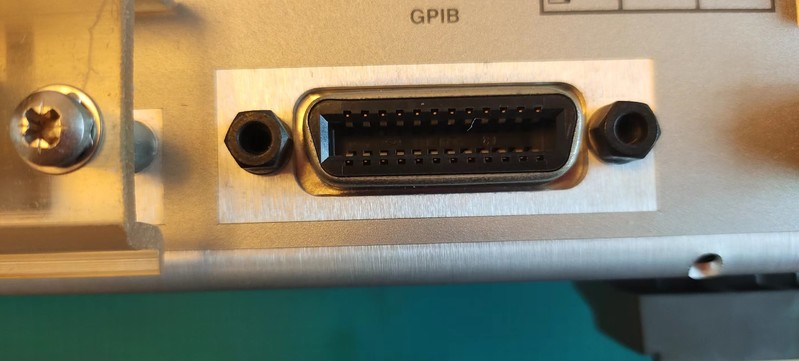

GPIB接口

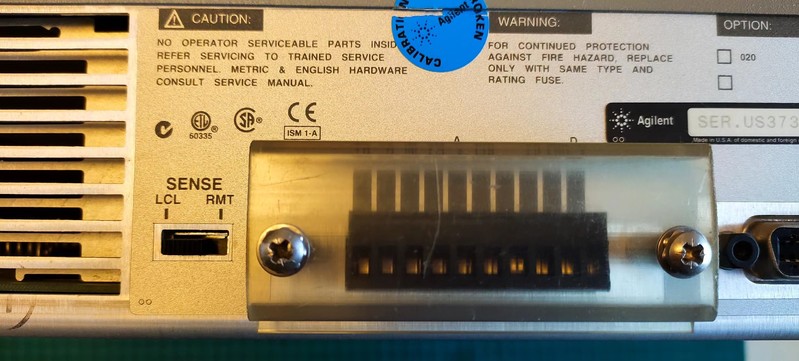

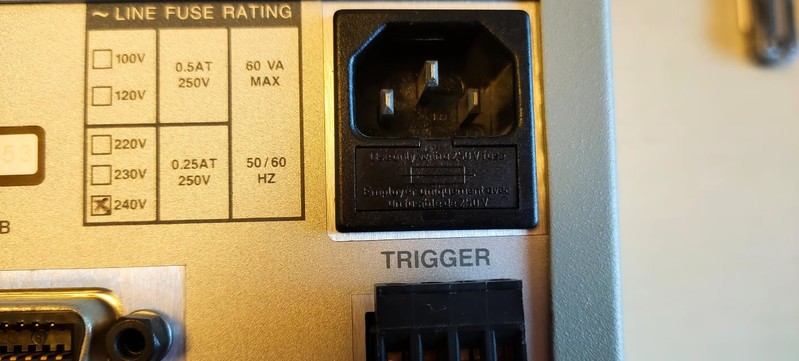

电源插座

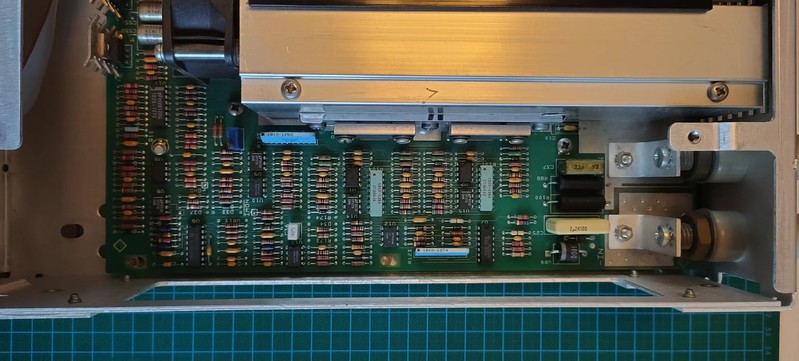

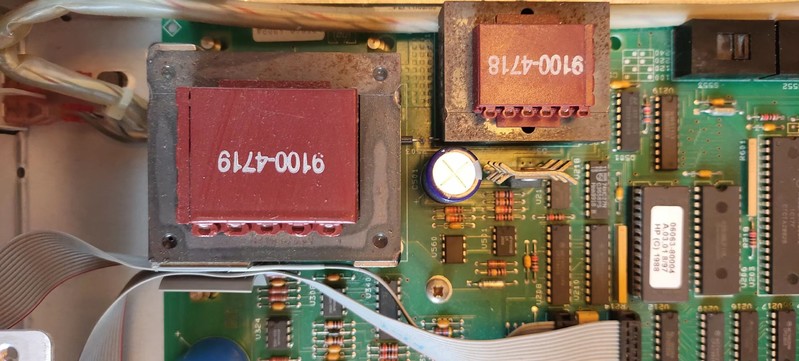

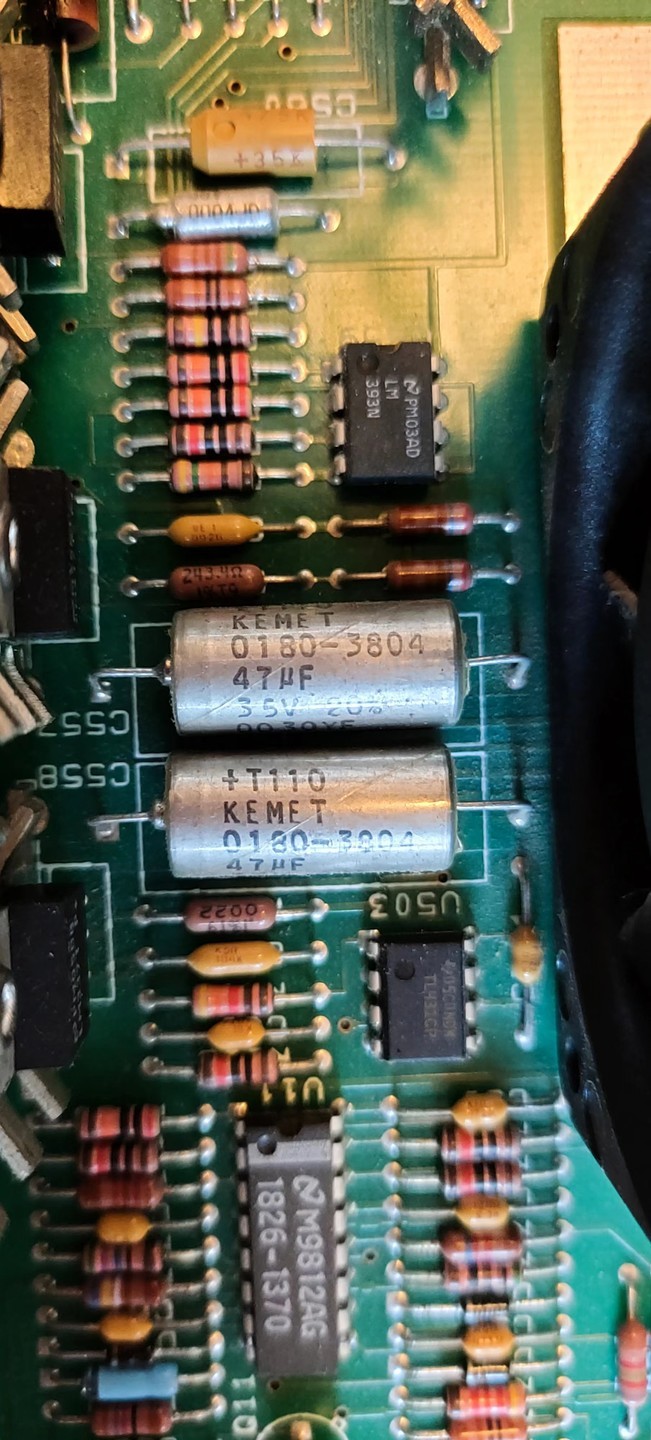

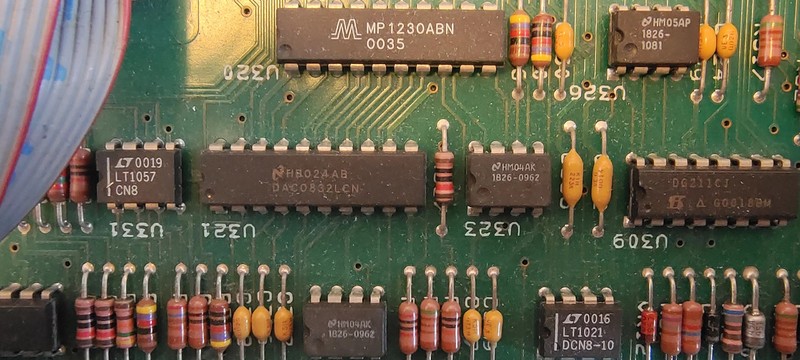

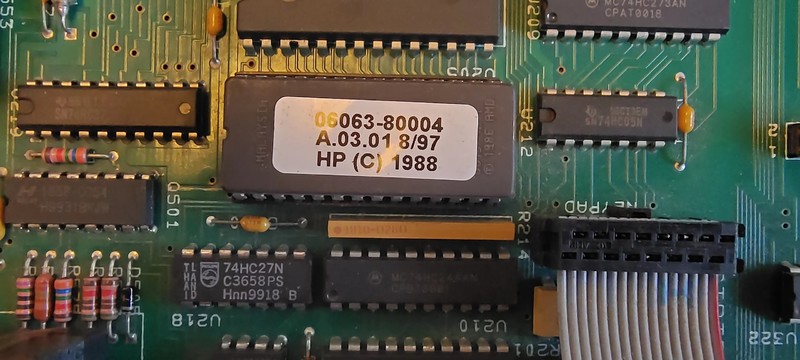

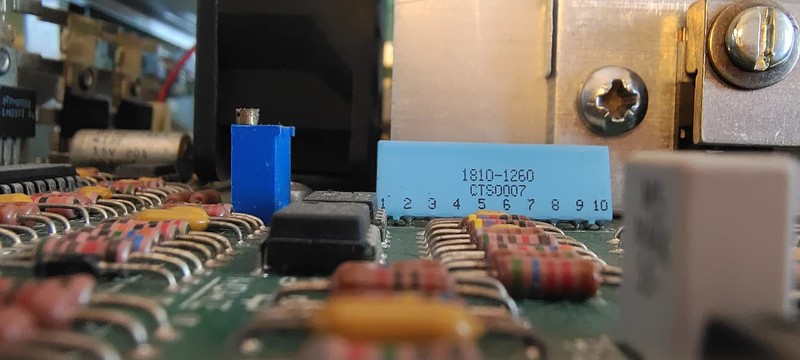

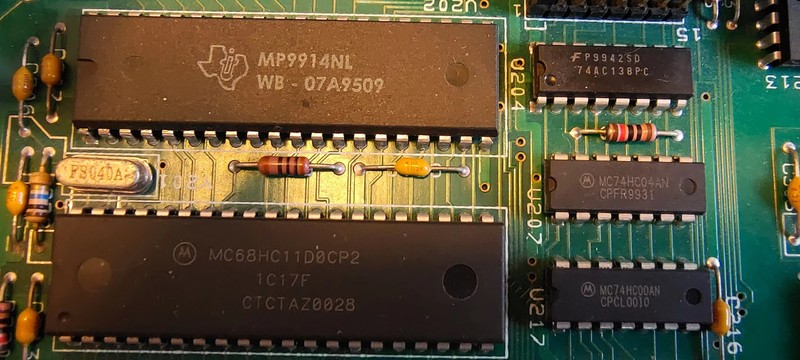

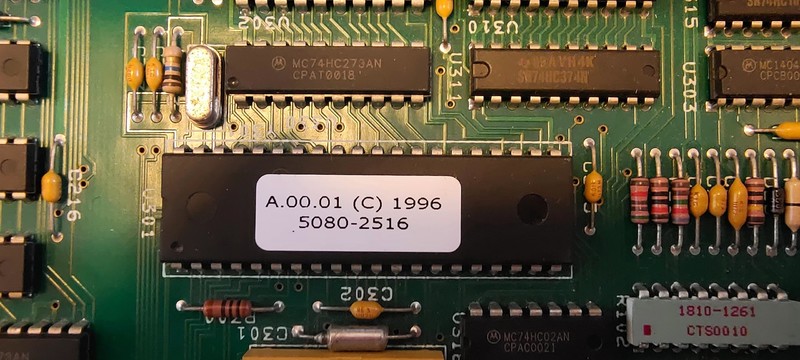

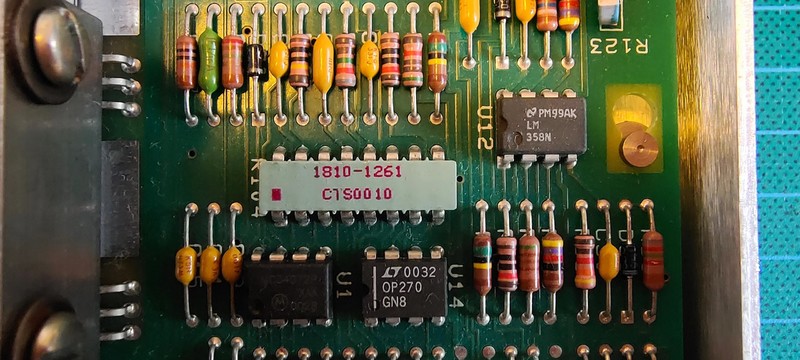

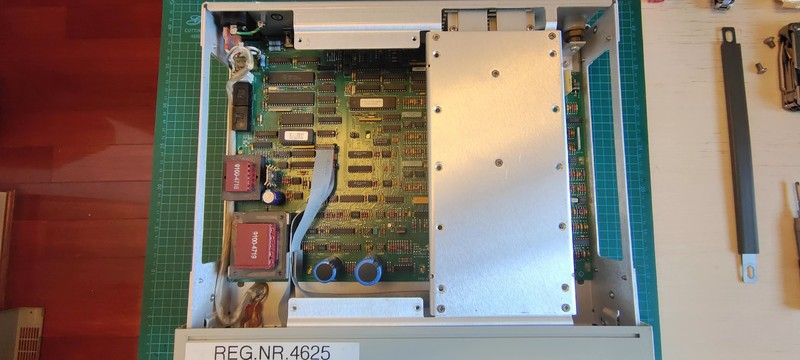

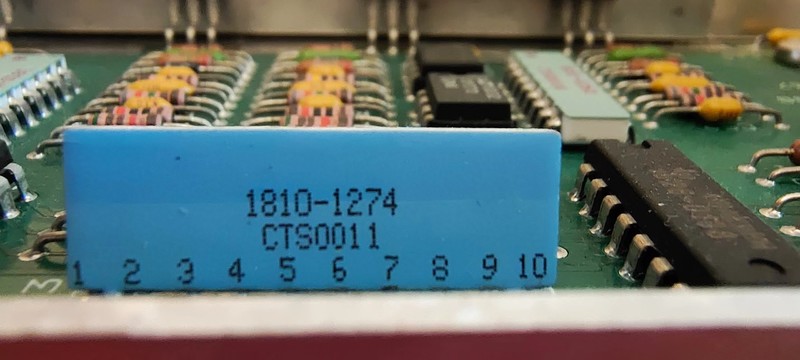

内部图

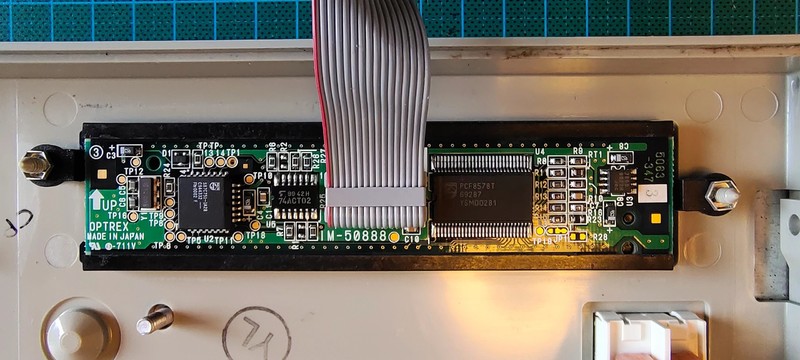

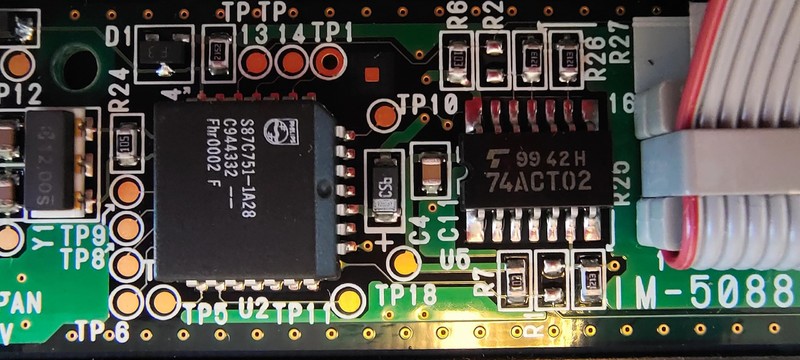

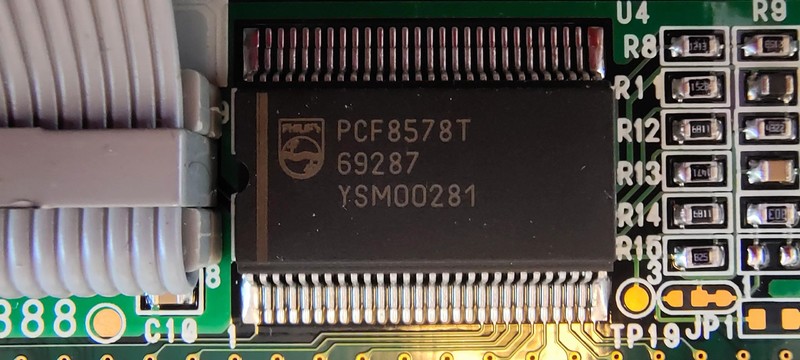

显示板

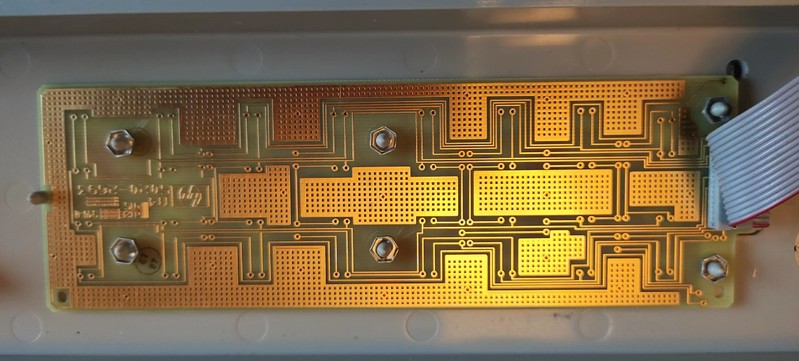

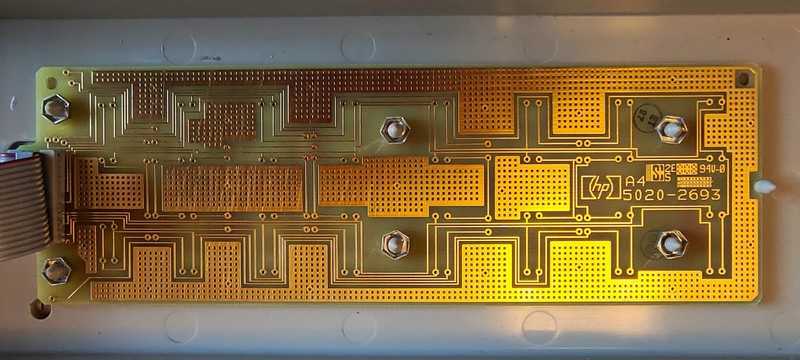

金灿灿的按键板

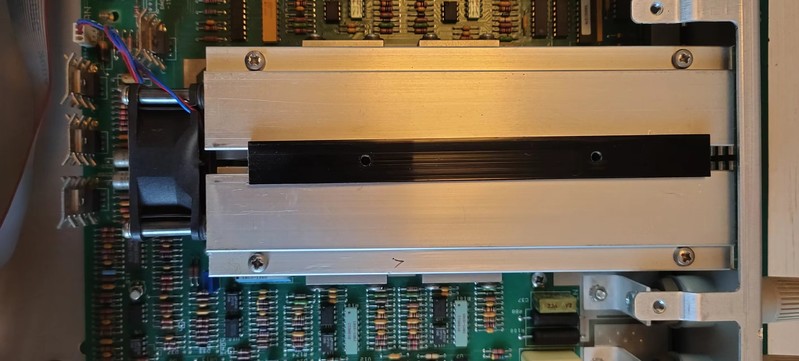

巨大的散热器

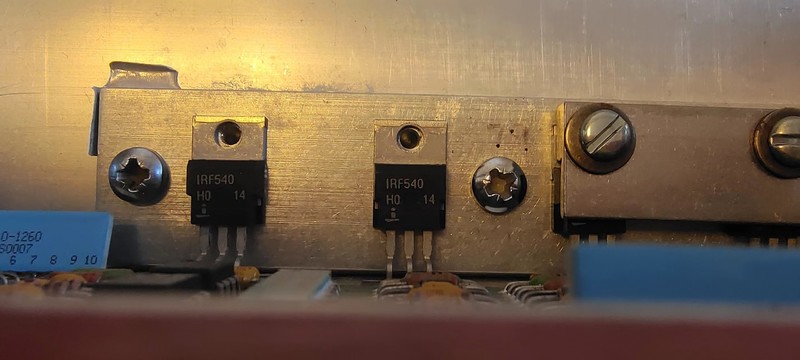

IRF540管子,一共8只

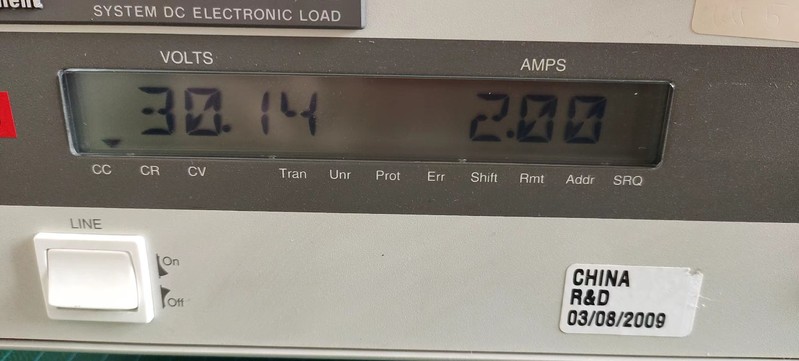

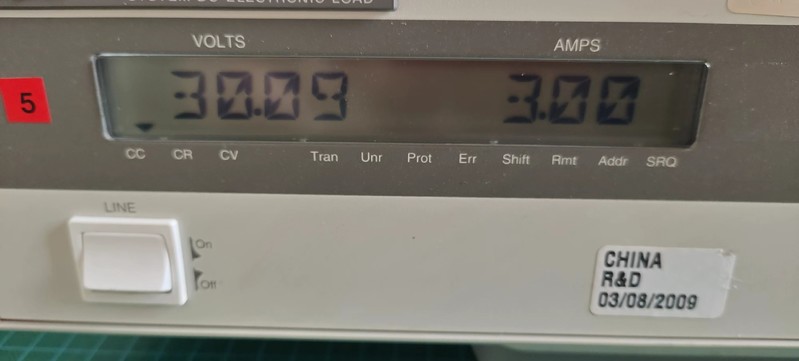

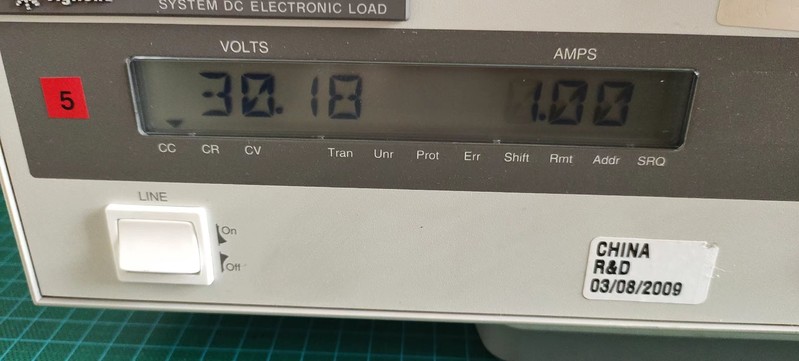

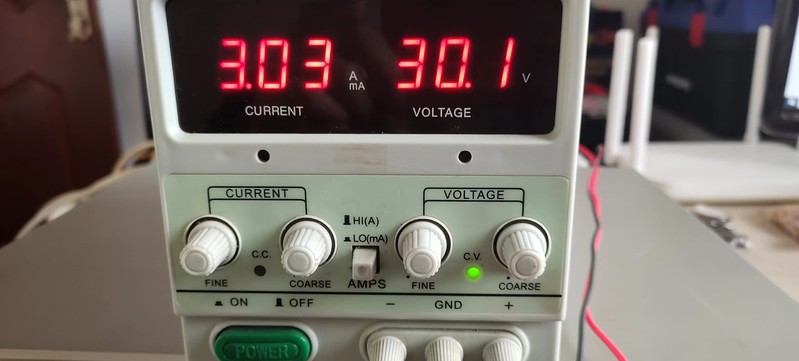

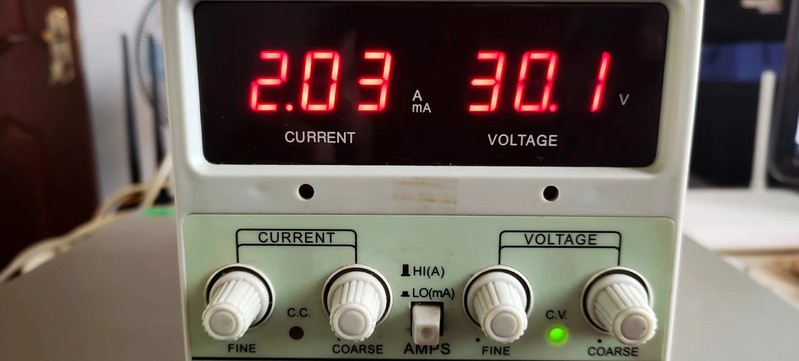

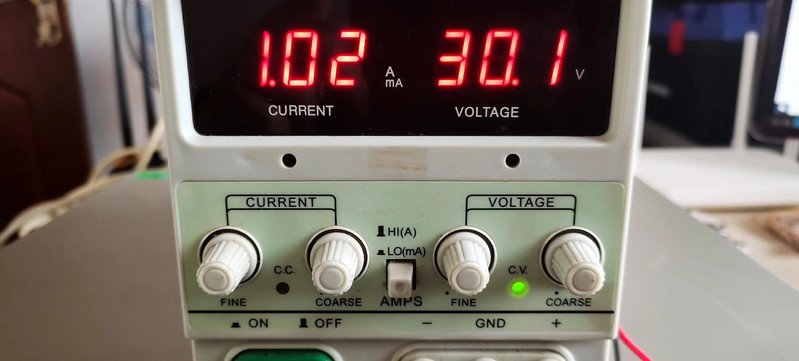

简单测试电源和负载,看上去还精度还不错

微信图片_20220515144845.jpg     微信图片_202205151448451.jpg





微信图片_202205151448452.jpg    微信图片_202205151448453.jpg





微信图片_202205151448454.jpg     微信图片_202205151448455.jpg










功能很多,暂时只学会了最简单的CC、CV、CR,后面在慢慢摸索吧,奈何网上找不到中文说明书,只好在道客巴巴开了会员下载了说明书,然后用WPS的全文翻译把说明书译成了中文,有需要的坛友回复留下邮箱,我发给你们。


全文完,谢谢大家观赏!



发表于 2022-5-15 16:23:57 来自手机 | 显示全部楼层
谢谢分享
发表于 2022-5-15 17:35:13 来自手机 | 显示全部楼层
谢谢分享
发表于 2022-5-15 20:17:13 | 显示全部楼层
多谢楼主分享。
发表于 2022-5-15 20:38:01 | 显示全部楼层
感谢分享
发表于 2022-5-15 21:20:23 | 显示全部楼层
恭喜你上当,贺喜你受骗。
发表于 2022-5-15 21:28:00 | 显示全部楼层
谢谢分享
发表于 2022-5-15 22:23:05 来自手机 | 显示全部楼层
有点复杂
发表于 2022-5-16 06:14:19 | 显示全部楼层
摩托和飞利浦芯片很多。谢谢分享。
发表于 2022-5-16 06:57:33 来自手机 | 显示全部楼层
多少钱到手的
