再盘187的电阻档

13912217676 · 发表于 2022-5-16 16:50:00

上次校准了187的DCmV档后，DCV档精度、线性很满意。
但校准了DCmV档以后，Ω档也随之跟着稍微有了变化，在5位显示时末位数会高出1～3个字，因为mV档是基础档位。

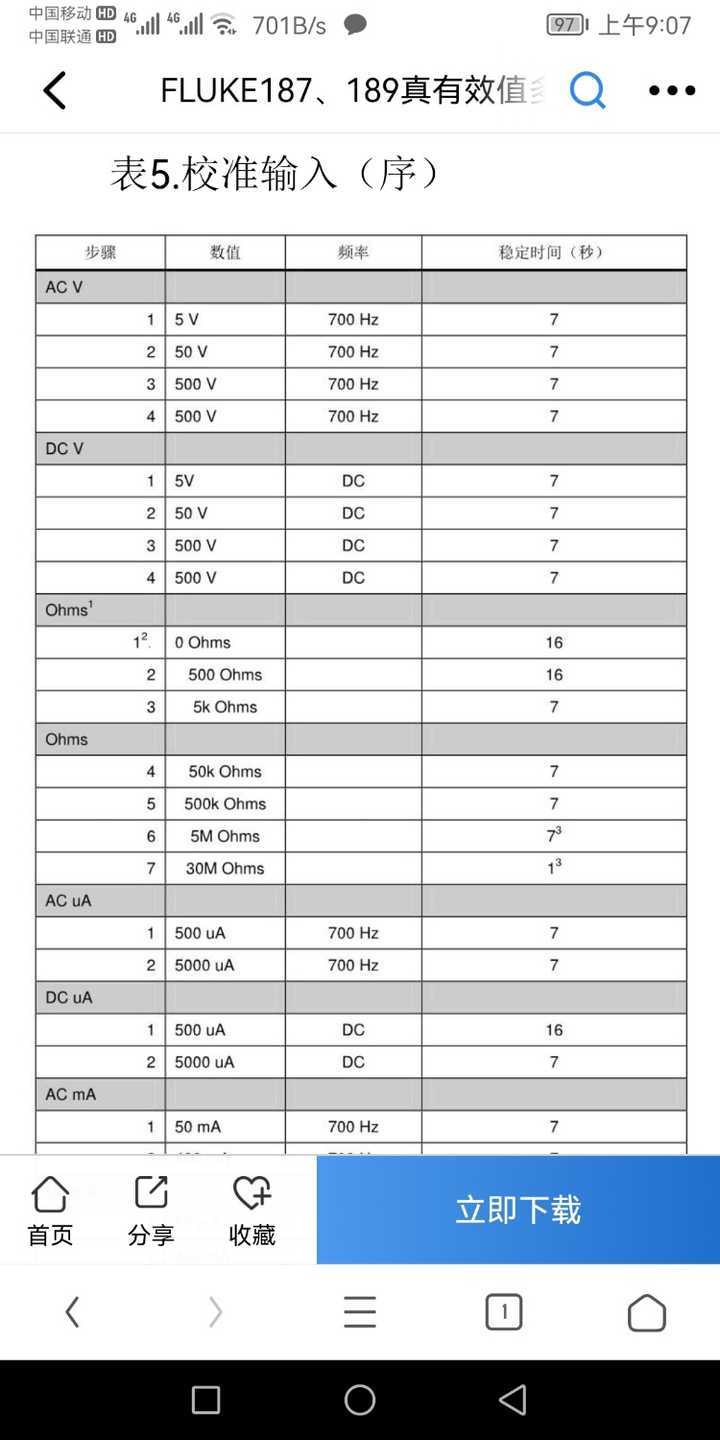

遂产生了校准Ω档的想法。校准Ω档需要Fluke5520A校准器，这我肯定没这能力。根据187校准手册，源需要输入6种阻值的电阻，于是买了500Ω、5K、50K、500K、5M、10M（3只10M串联起来当做30M）

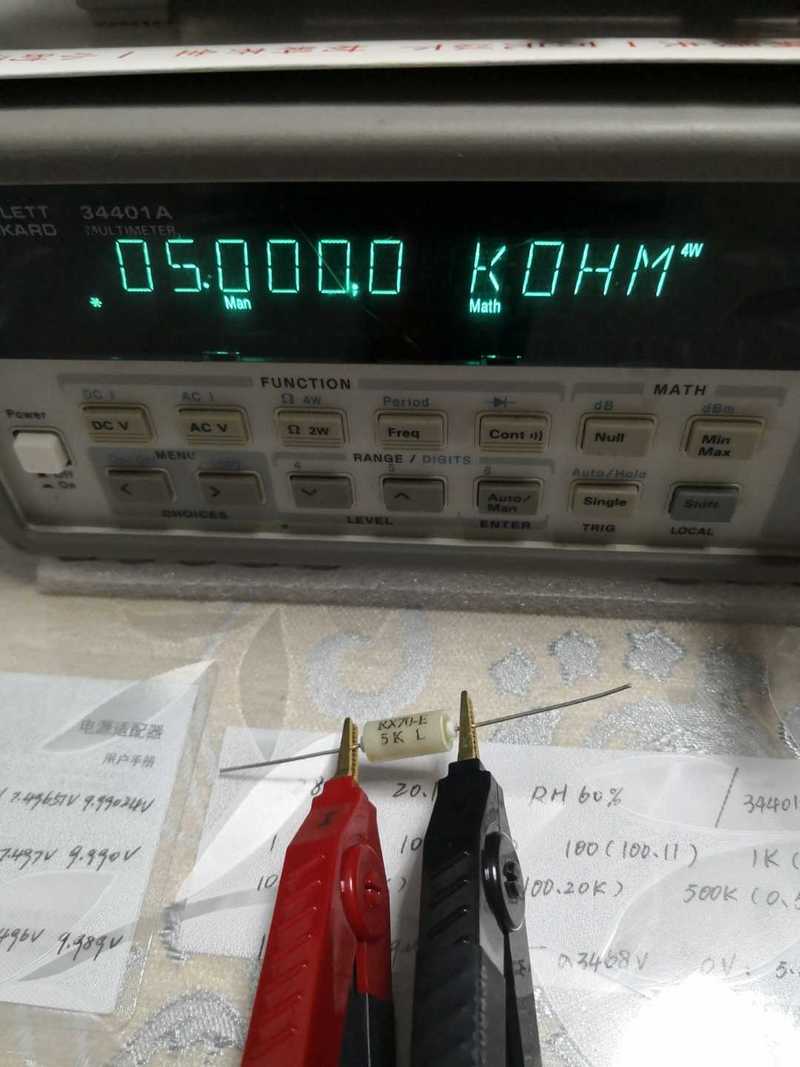

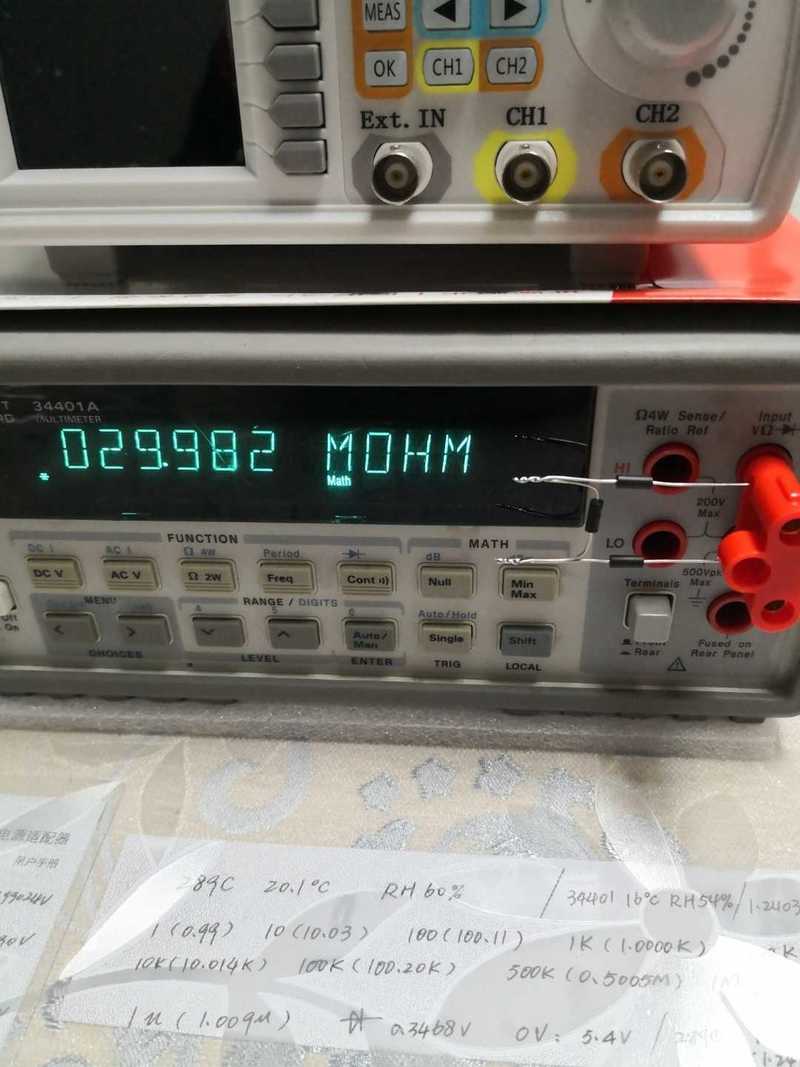

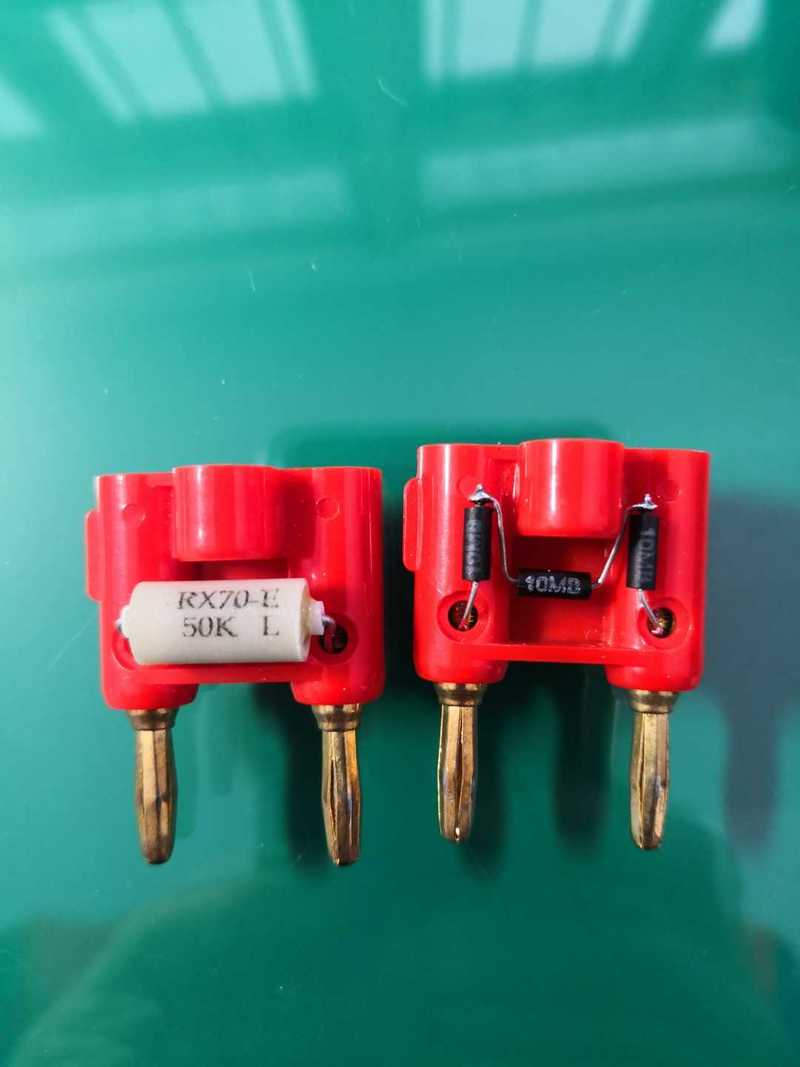

500Ω～50K选用RX70-E（L级0.01%）线绕电阻，500K～30M选用的是EE电阻（B级0.1%），并用34401做过验证，确保校准电阻模块精度良好

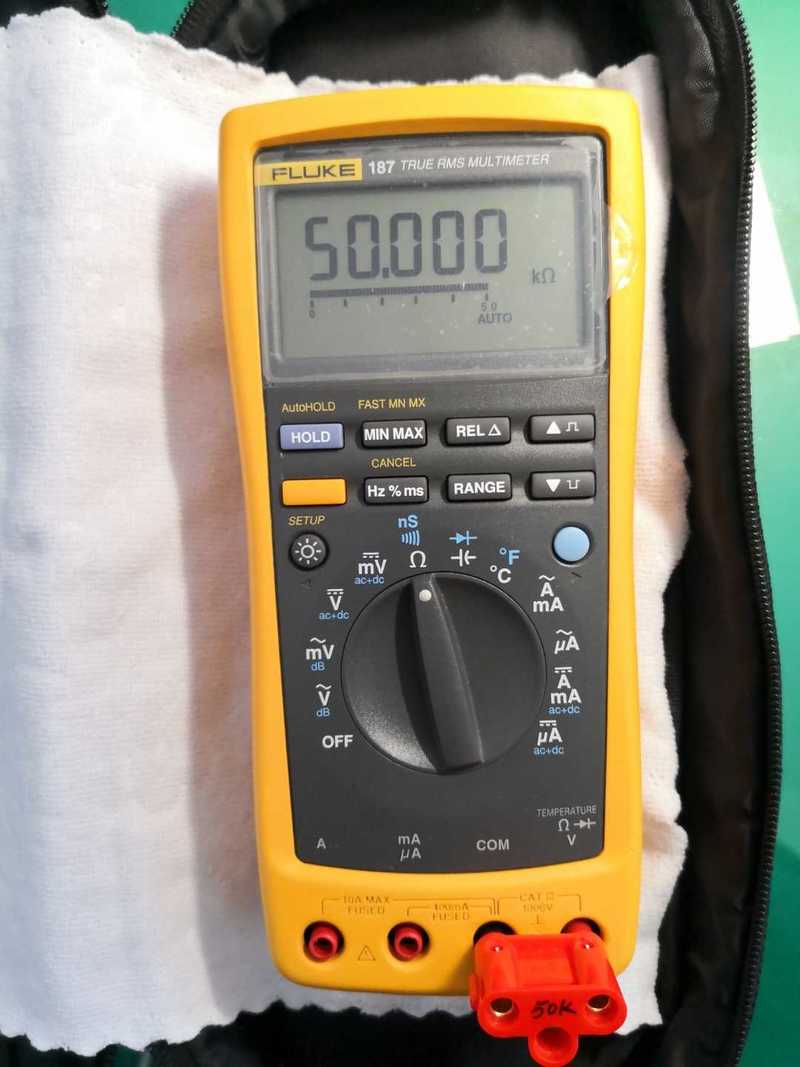

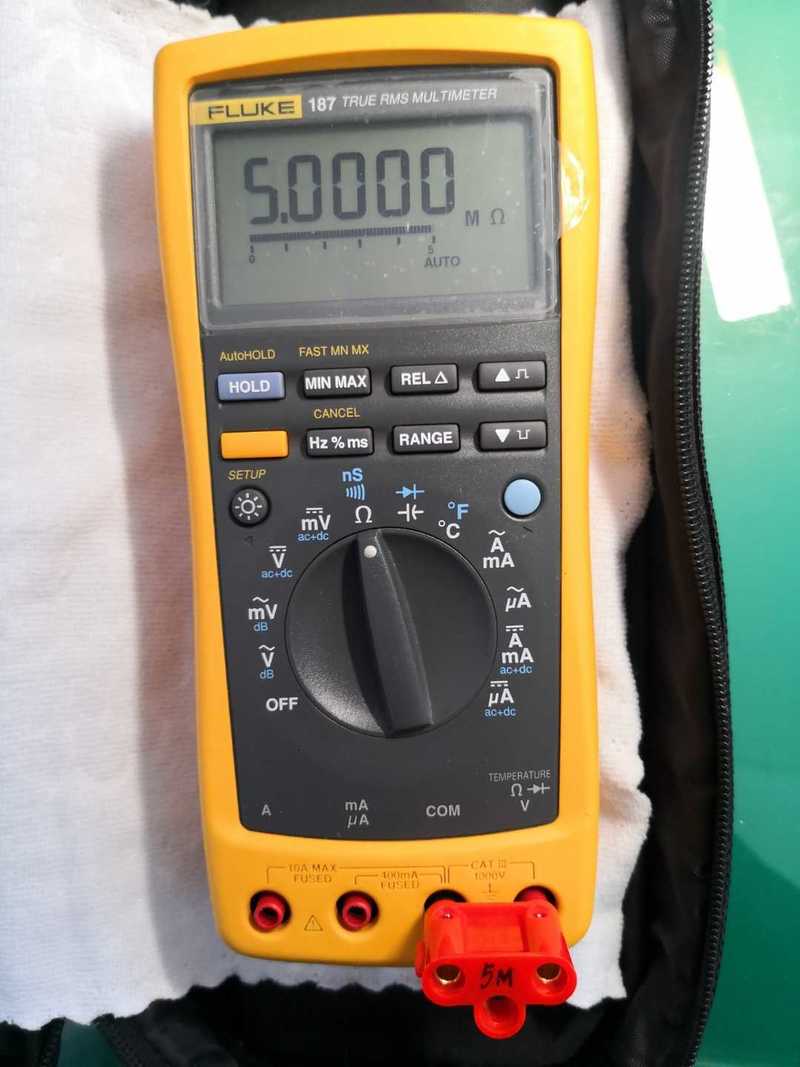

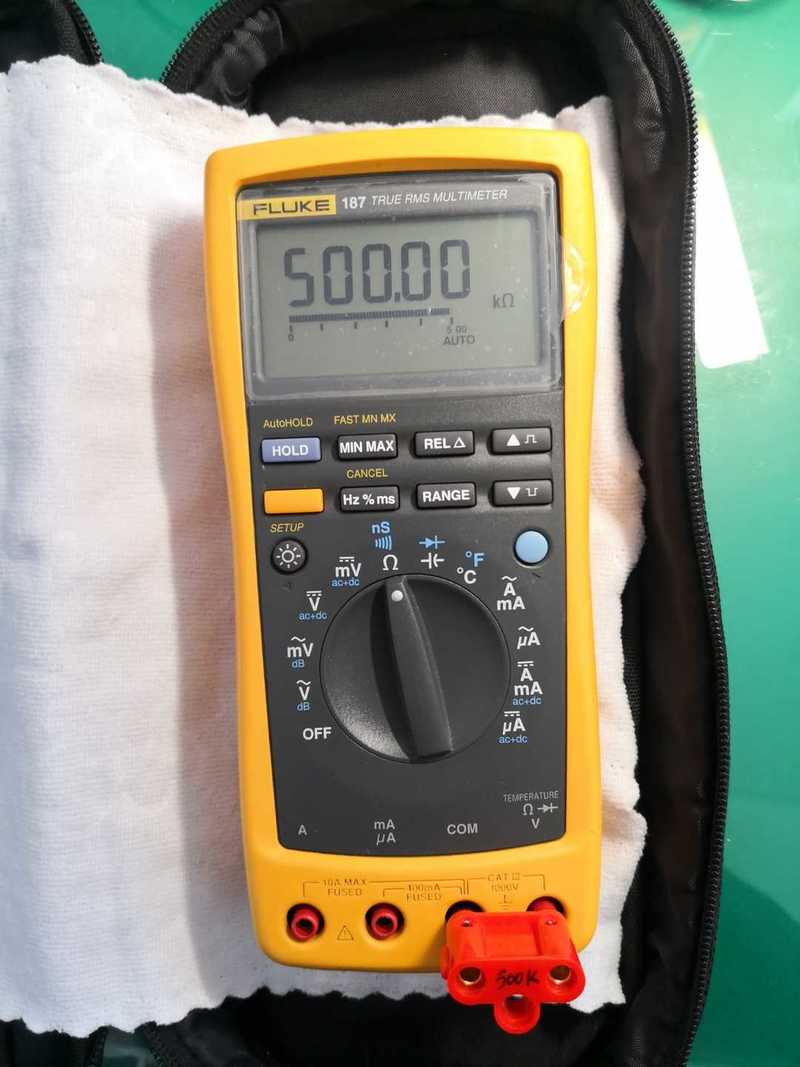

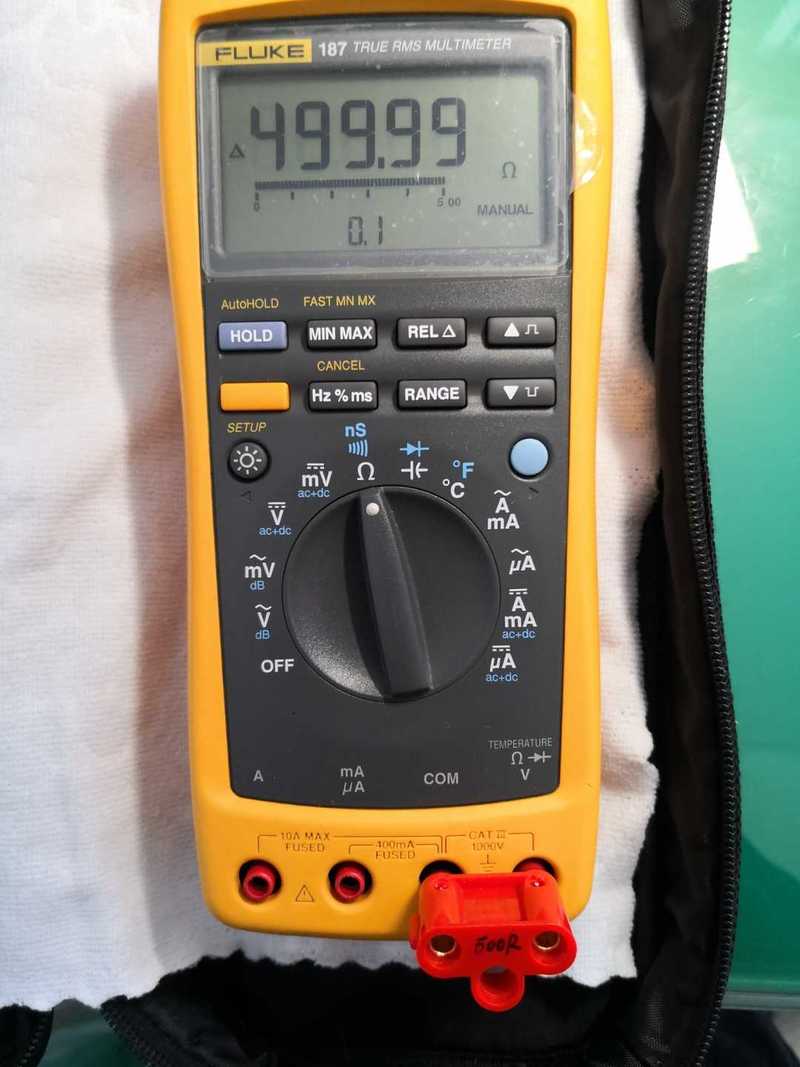

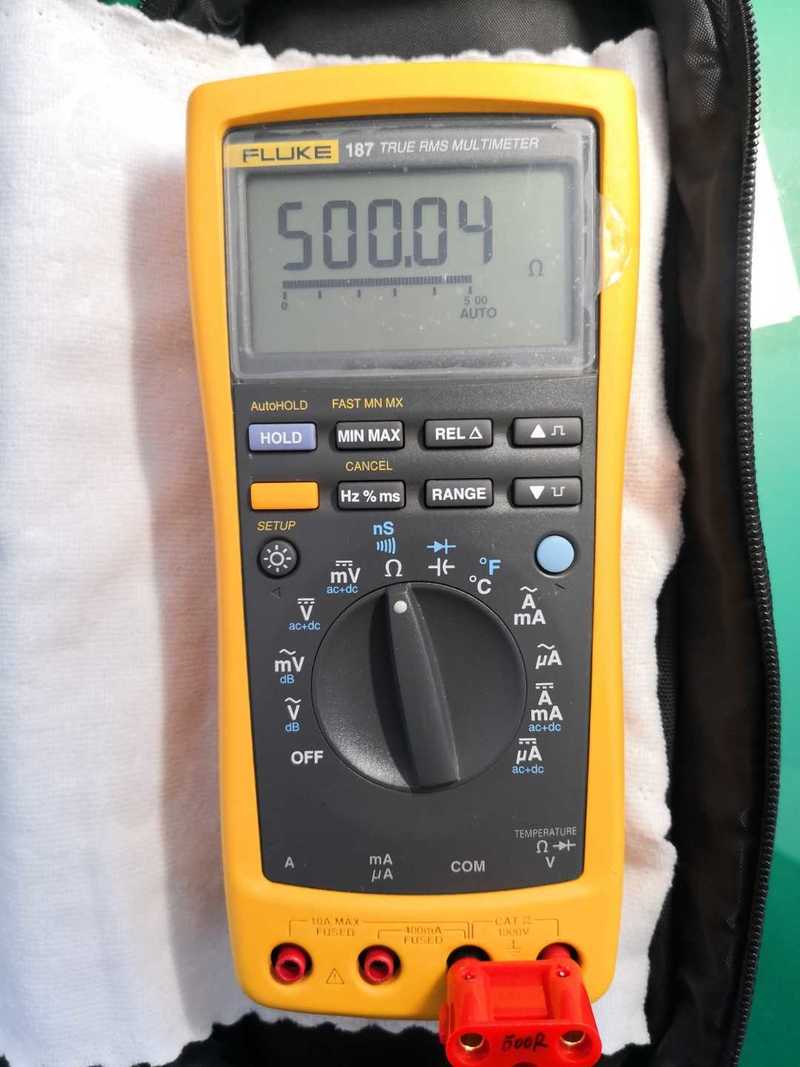

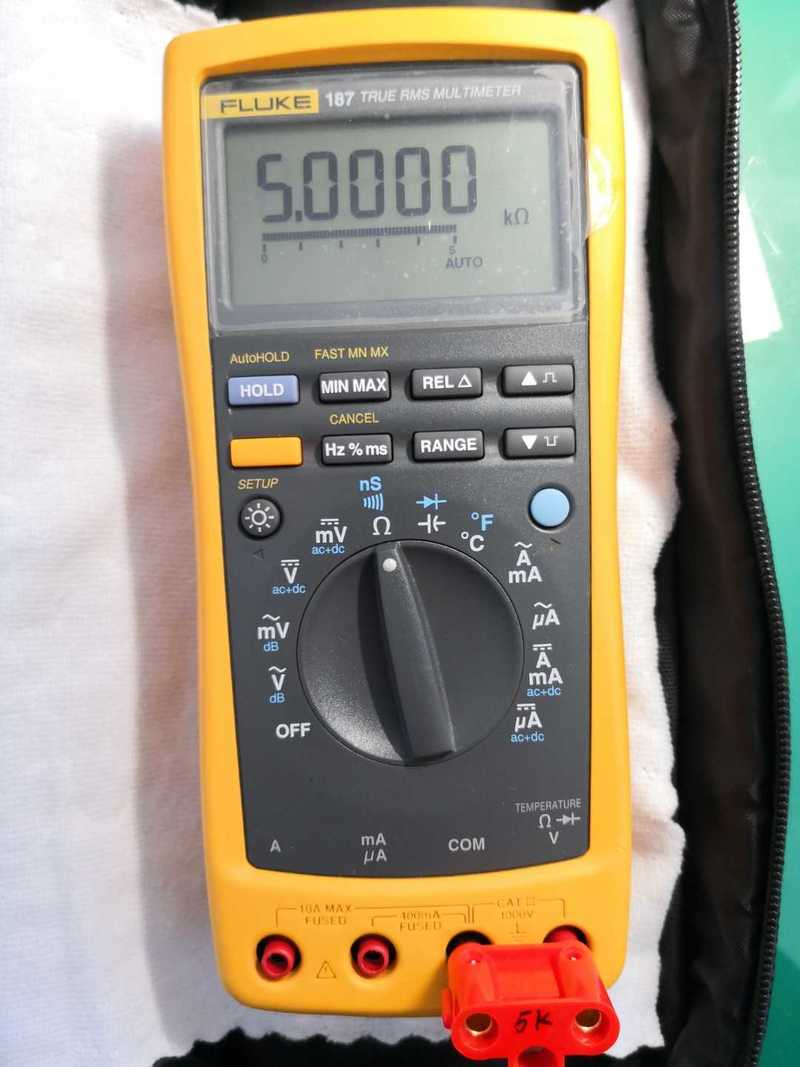

这是Ω档校准之后的情况：

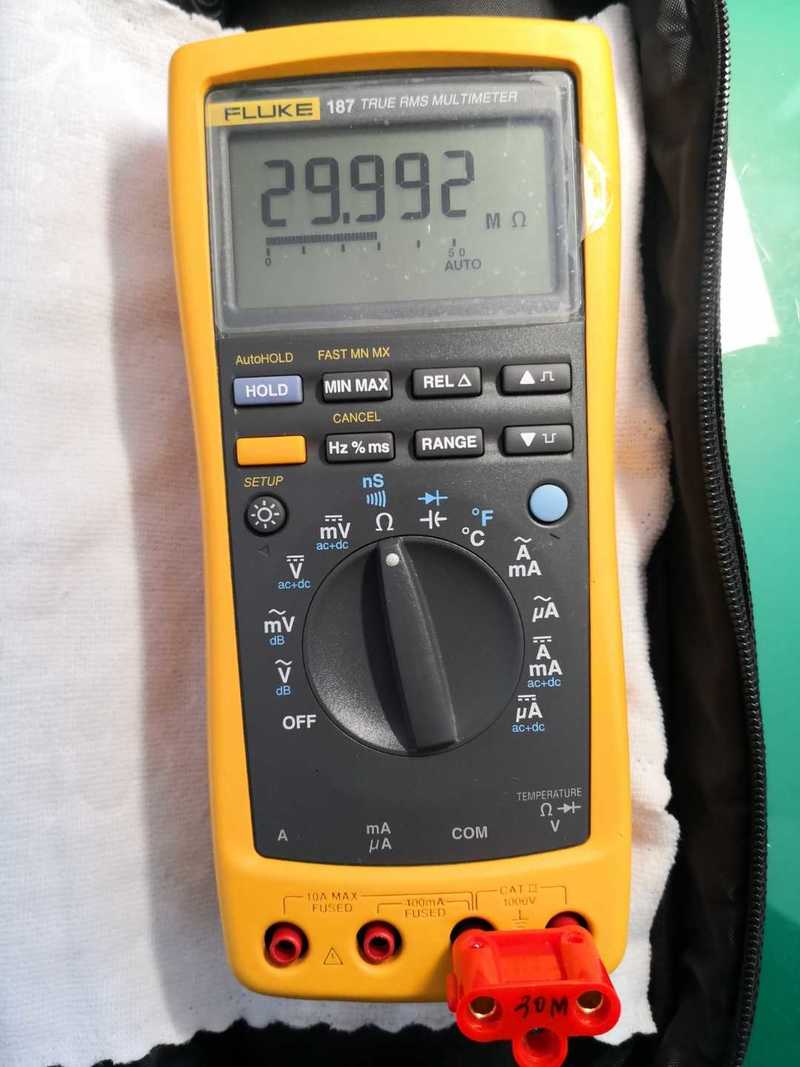

30M电阻是用3只10M串联的


13912217676 · 发表于 2022-5-16 17:09:38

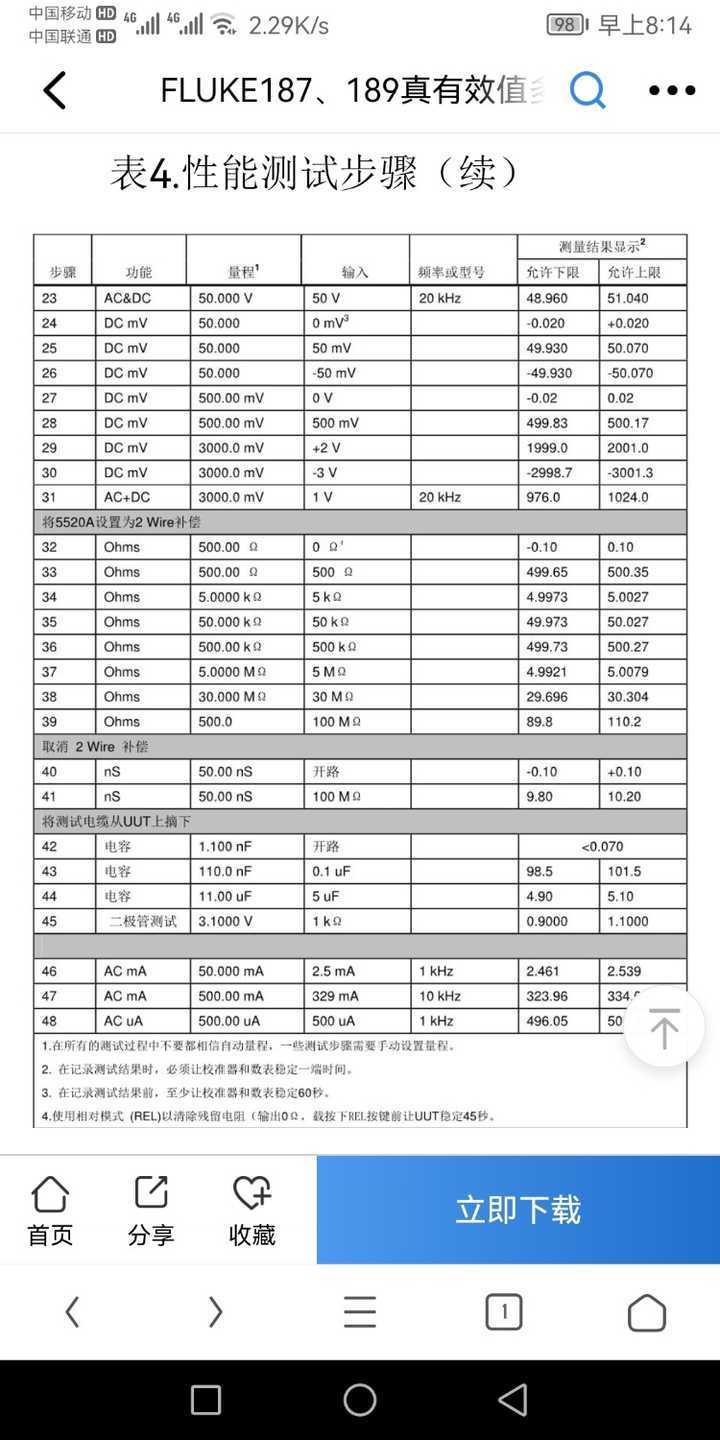

187性能测试步骤，允许下限、上限

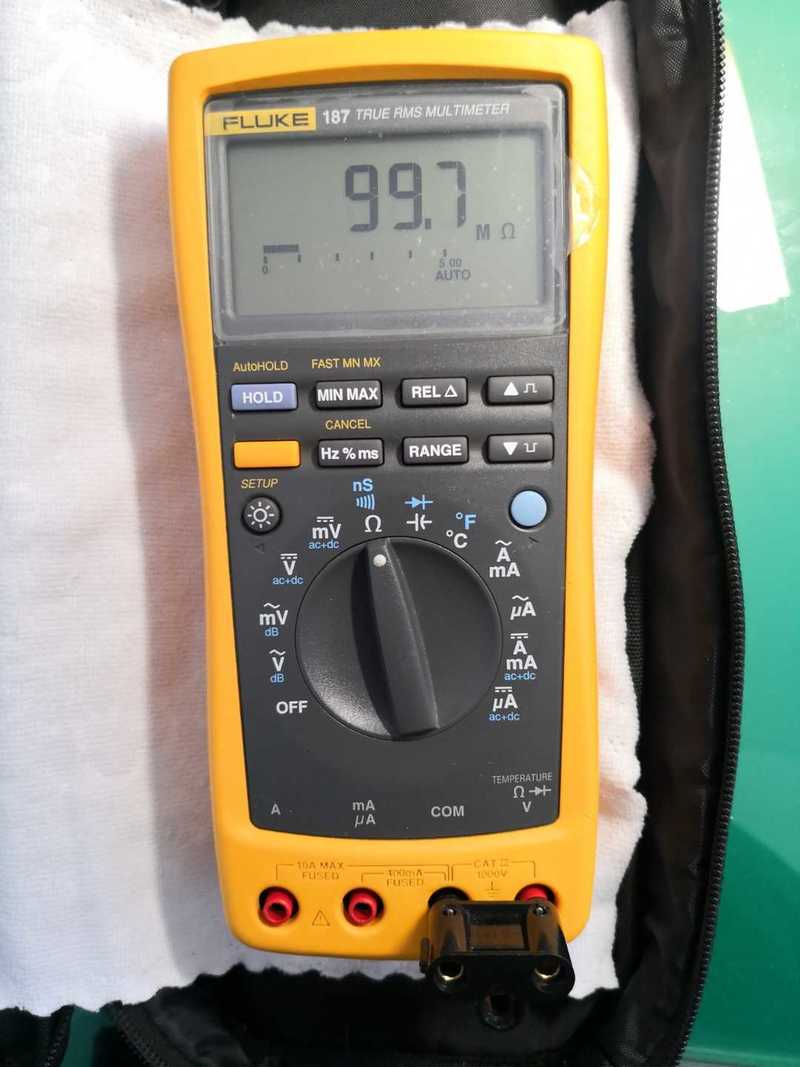

我这个100M是4环普通碳磨电阻



mvwz24029819 · 发表于 2022-5-16 19:36:16

谢谢分享

zhangwj98 · 发表于 2022-5-16 20:02:05

谢谢分享。

atz123 · 发表于 2022-5-16 20:14:46

谢谢分享

wgsd · 发表于 2022-5-16 21:16:27

经典好表。

喜欢就好 · 发表于 2022-5-16 22:09:27

福禄克好表!

wgh1027 · 发表于 2022-5-16 23:58:29

谢谢分享

勇闯沙滩 · 发表于 2022-5-17 06:18:34

福禄克好表!谢谢分享。

qizming · 发表于 2022-5-17 09:10:57

谢谢返现
