众仪ZT-Y/aneng Q10同款拆机拆解点评图 芯片磨过了

[复制链接]
发表于 2022-5-17 13:55:45 | 显示全部楼层 |阅读模式
分类信息
帖子分类: 简单测试_点评
类型: 万用表
标签: ZT-Y/aneng Q10
在咸鱼买的100元前几天收到,特意折开拍一些图片给网友门参考一下,这款表,外观比较特别,大小适中手掌大小,外壳很结实,外层是软硅胶,拆表时只需取下四个螺丝就可以折开,不用去套胶套,这点做的不错
是一款反显屏,比较适合光线不强的地方使用,室外强光不适合,
一共7个档位,是半自动功能调节,比纯手动要简单一点,比全自动要复杂一点,但是这样可以硬精准调试,
第一个高电压档的频率是10KHZ以下可以用这个来测,
第二个是低电档可以测10K-5MHZ 第二档测频率时,测高频率时 只用红色笔测就行,不用黑笔接触,
第三档就是常用档,第四档无线测火线
第四档,方波输出,感觉没有用
其它是电流档 mA uA档适合修现在小电流仪器,两个电流档分离出来隔断 做得很好,这样就电档端的所有功能就不会错档烧表或烧保险。
拆开板子是绿板,整体做工中肯,主控是硬芯(打磨了),晶振是4M的 是固态电容,三极管好几个,还有一个像BIOS的8脚芯片是写程序的
长方形芯片的可能是屏的驱动 是双保险陶磁的,10A端子粗铜位离得太近,不能测太高电压,怕产生电弧
电池盒子与主板是弹簧设计,拆表时就不用烙铁焊线,
蜂鸣器,声音不大,有时测通断听不清。
反显屏有点费电,还有这款电池仓,想改锂电,有点难,没有空间。

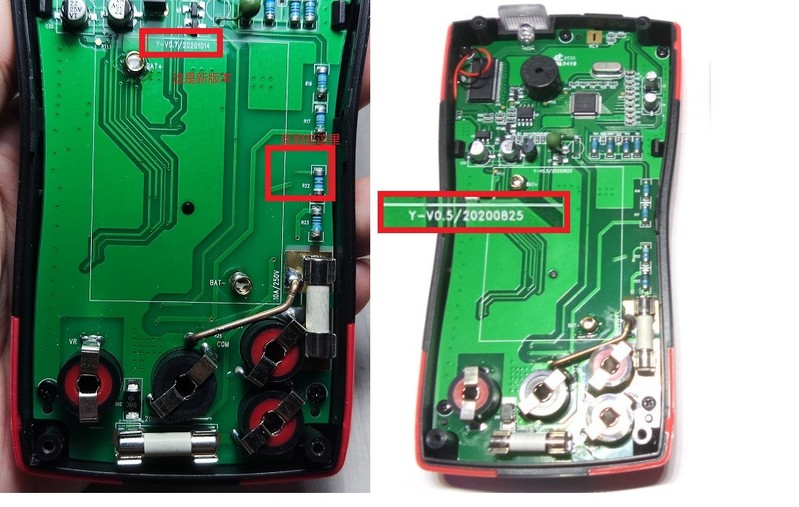

这是新版的,与老板有区别




新老版区别

新老版区别
发表于 2022-5-17 22:17:19 来自手机 | 显示全部楼层
谢谢分享
发表于 2022-5-18 06:29:36 | 显示全部楼层
谢谢分享。新版的与老板有区别(板号)。
发表于 2022-5-18 08:01:20 | 显示全部楼层
谢谢分享。
发表于 2022-5-18 09:37:48 | 显示全部楼层
感谢分享
发表于 2022-5-18 16:44:45 来自手机 | 显示全部楼层
跑一下电阻档转盘线路,看看是不是把错误修正了
发表于 2022-5-18 19:11:50 | 显示全部楼层
谢谢分享
 楼主| 发表于 2022-5-18 19:13:35 | 显示全部楼层
hc061218 发表于 2022-5-18 16:44
跑一下电阻档转盘线路,看看是不是把错误修正了

好的,过几天先,拆开看看,是不是修正之前的线路问题
发表于 2022-5-18 20:52:55 | 显示全部楼层
本帖最后由 fcccc 于 2022-5-18 20:57 编辑

板子画的还是这么拉跨,这种设计水平我是绝对不买的.
ZY能招到一个有经验的pcb工程师的话,产品质量能上一个大台阶.
发表于 2022-5-18 21:37:58 | 显示全部楼层
fcccc 发表于 2022-5-18 20:52
板子画的还是这么拉跨,这种设计水平我是绝对不买的.
ZY能招到一个有经验的pcb工程师的话,产品质量能上一个 ...

同意观点,只要会用画板软件的都可以画出这种效果。
