来晒一晒我给VC921做的组合式表笔

[复制链接]
发表在  2022-5-19 11:54:05  来自手机  | 显示全部楼层 | 阅读模式
万用表评测
评测类型: 一般评测
仪表品牌: DIY自制
评测技术项: 其它
仪表型号: vc921
显示字数: 4000字
体积分类: 卡片
本帖最后由 ff0000 于 2022-5-19 13:59 编辑

    用过VC921的朋友都知道它的表笔有多难用,又短又非常难收纳,很多朋友的VC921表笔都是因为收纳次数多了根部的线断了。

    这几天闲着没事儿给VC921也做了一副组合式表笔。

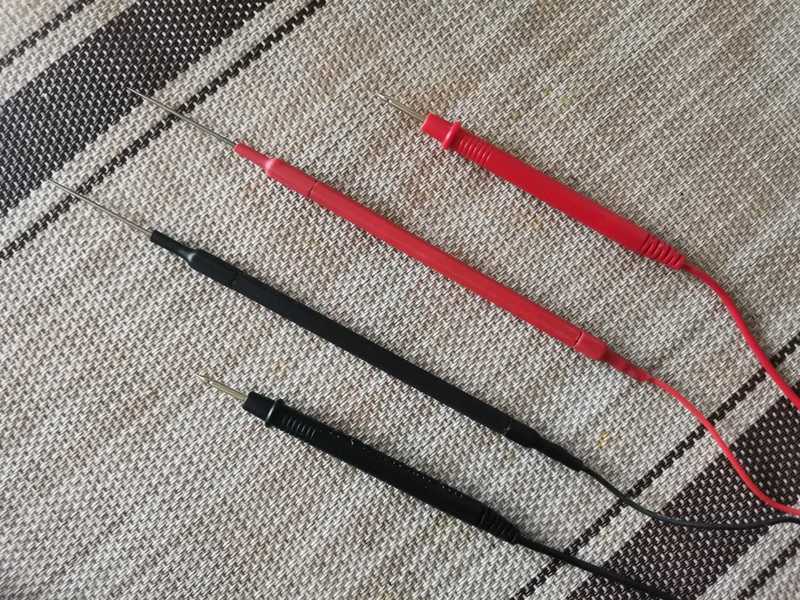

   先来晒图,看看和原装表笔对比照,是不是霸气了很多?

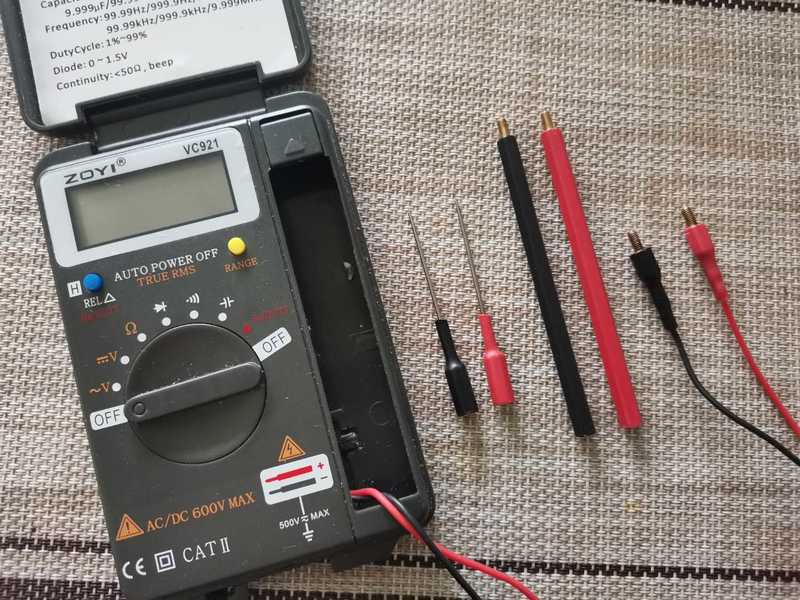

   拆开看看

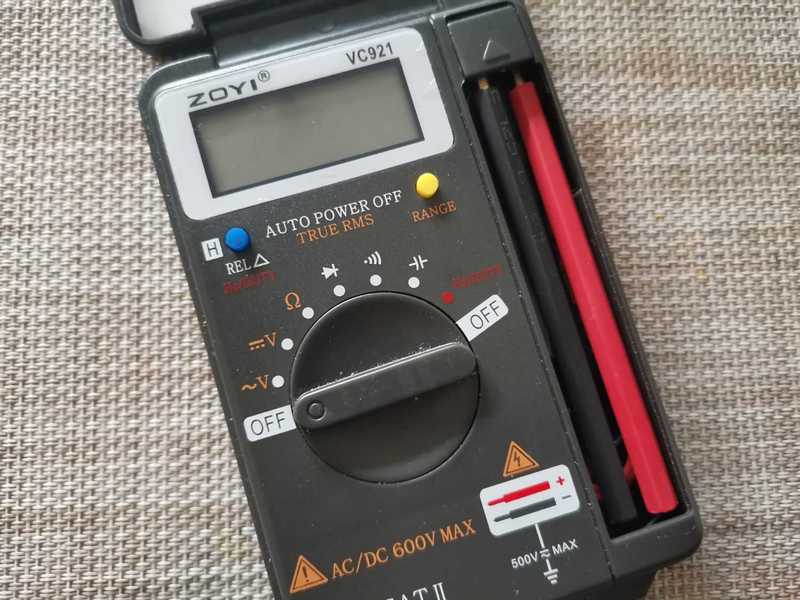

    收纳起来

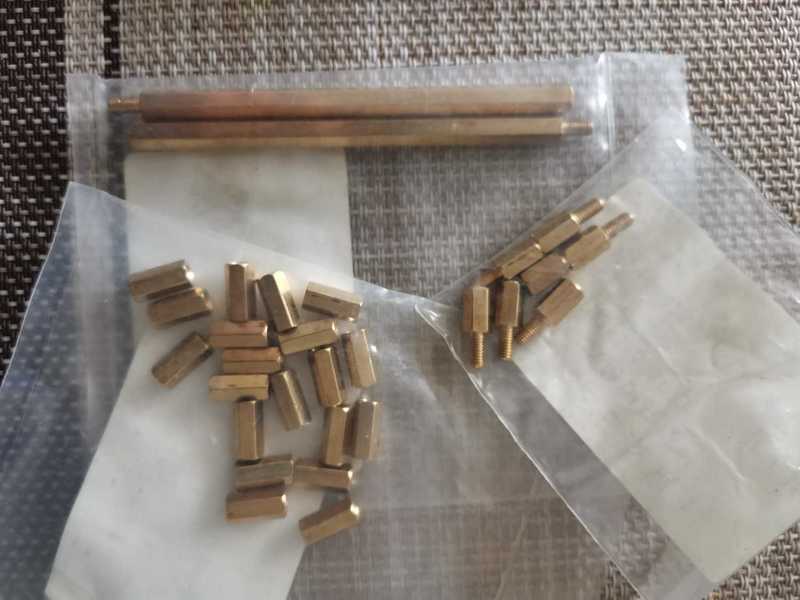

    其实就是用这种M3六角铜柱套热缩管做的,很简单,制作过程就不晒了。

    铜柱和硅胶线线连接的地方还用了冷接插接片塞到铜柱里焊死,然后压紧硅胶线,这样就不怕扯掉了。

    我也有没考虑全面的地方,比如中间那节长的应该用双通的,两头用单通既方便焊接而且只需要购买两种铜柱就够了。

   还有就是表笔针我用的铺盖针,其实有成品的而且是M3标准接口直接拧上去就可以的。

  好了暂时写这么多,谢谢各位观看。

  楼下有朋友说到热缩管的强度和高压的问题,贴里忘了说明这里补充一下,我是用的四倍加厚带胶热缩管,不是普通热缩管,强度厚度都应该是没问题的。另外测高压我也考虑过的,可以外面再套相应直径的透明硅胶管。主要我平时基本不测高压而且手里暂时没有透明硅胶管,所以就这么弄了,要测高压的一定不能省了外面那一层哦。

发表于 2022-5-19 11:56:55  来自手机  | 显示全部楼层
手机发帖好像发错板块了,版主能帮忙挪一下吗?
发表于 2022-5-19 11:57:20  来自手机  | 显示全部楼层
不错,谢谢分享。不过我想知道笔杆你是用什么做的?
发表于 2022-5-19 11:58:40  来自手机  | 显示全部楼层
SG830 发表于 2022-5-19 11:57
不错,谢谢分享。不过我想知道笔杆你是用什么做的?

M3六角铜柱套热缩管,最后一张照片那种
发表于 2022-5-19 13:00:49  | 显示全部楼层
实用性不错啊,可以有
发表于 2022-5-19 13:23:03  | 显示全部楼层
感谢分享!很不错,只是有一点,只套热缩管绝缘强度是否够,尤其是连接处,手持测600V时令人担忧
发表于 2022-5-19 13:35:25  来自手机  | 显示全部楼层
佳维 发表于 2022-5-19 13:23
感谢分享!很不错,只是有一点,只套热缩管绝缘强度是否够,尤其是连接处,手持测600V时令人担忧 ...

对了,贴里忘了说明,我是用的四倍加厚带胶热缩管,不是普通热缩管,强度应该是没问题,至于测高压我也考虑过,可以外面再套相应直径的透明硅胶管。主要我平时基本不测高压而且手里暂时没有透明硅胶管,所以就这么弄了,要测高压的一定不能省了外面那一层哦。
发表于 2022-5-19 14:08:25  | 显示全部楼层
谢谢分享。
发表于 2022-5-19 14:30:01  来自手机  | 显示全部楼层
好想法,好创意,谢谢分享
发表于 2022-5-19 16:34:03  来自手机  | 显示全部楼层
测试强电时注意安全
