多通道源表测试气敏电阻电性能

whpssins

气敏电阻测试

阻值测试本质上是FIMV（加电流测电压）或FVMI（加电压测电流），获取IV曲线后计算阻值。

普赛斯源表具有丰富的电压电流量程：

  电压范围0.3mV~300V，电流范围100pA~1A

完善的上位机监测功能：

  支持多通道同步连续扫描，支持数据导出CSV

气敏电阻测试方案

N≤3路气敏电阻测试：

     推荐N台S100

4≤N ≤12路气敏电阻测试：

     推荐CS400子卡+1003C主机：

     CS400支持4通道测试，1003C主机最多支持3卡，12通道使用3*CS400+1*1003C

12≤N ≤40路气敏电阻测试：

     推荐CS400子卡+1010C主机：

     CS400支持4通道测试，1010C主机最多支持10卡，    40通道使用10*CS400+1*1003C

40≤N 路气敏电阻测试：

     使用上述主机组合配置

以8通道测试方案为例，介绍以下两种检测方案：

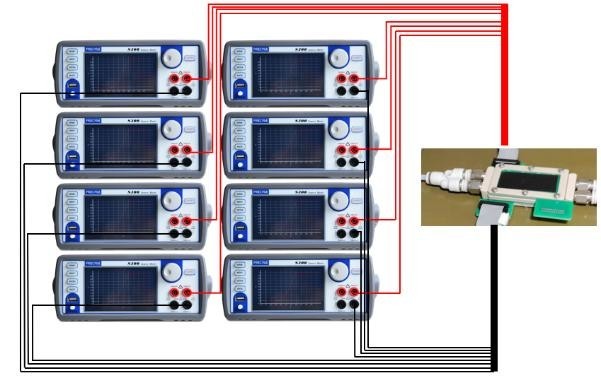

方案一、8台S100型源表同步测试

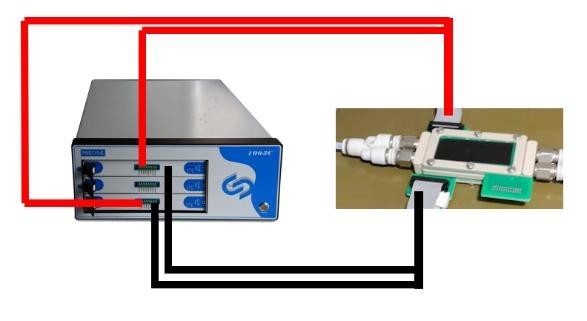

方案二、1主机配2张4通道子卡1003C+2*CS400

           3槽主机、2块4通道板卡共8通道同步测试

源表具体参数如下：

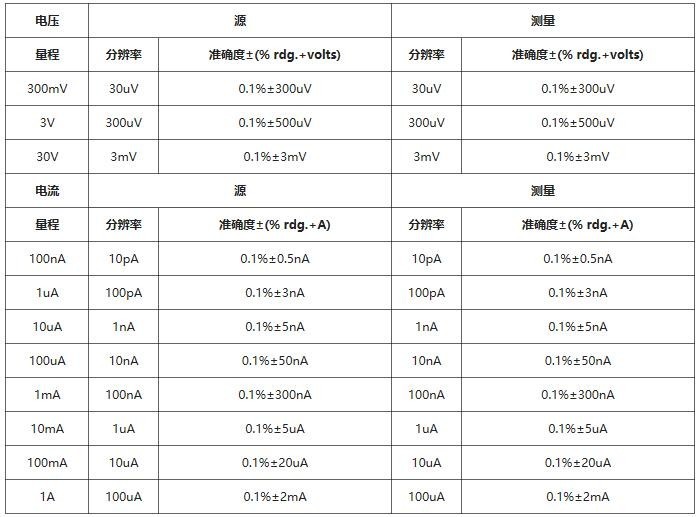

S100测试范围：

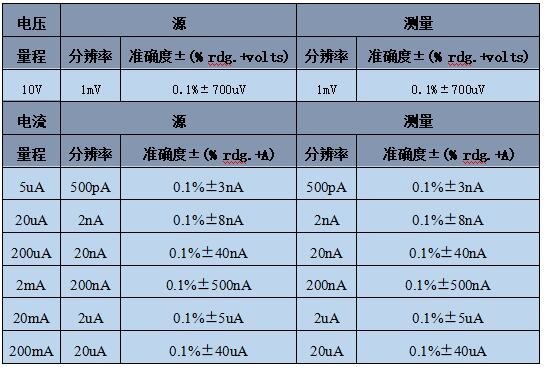

CS400测试范围：
