胜利VC860D万用表校准

13912217676 · 发表于 2022-8-7 13:12:09

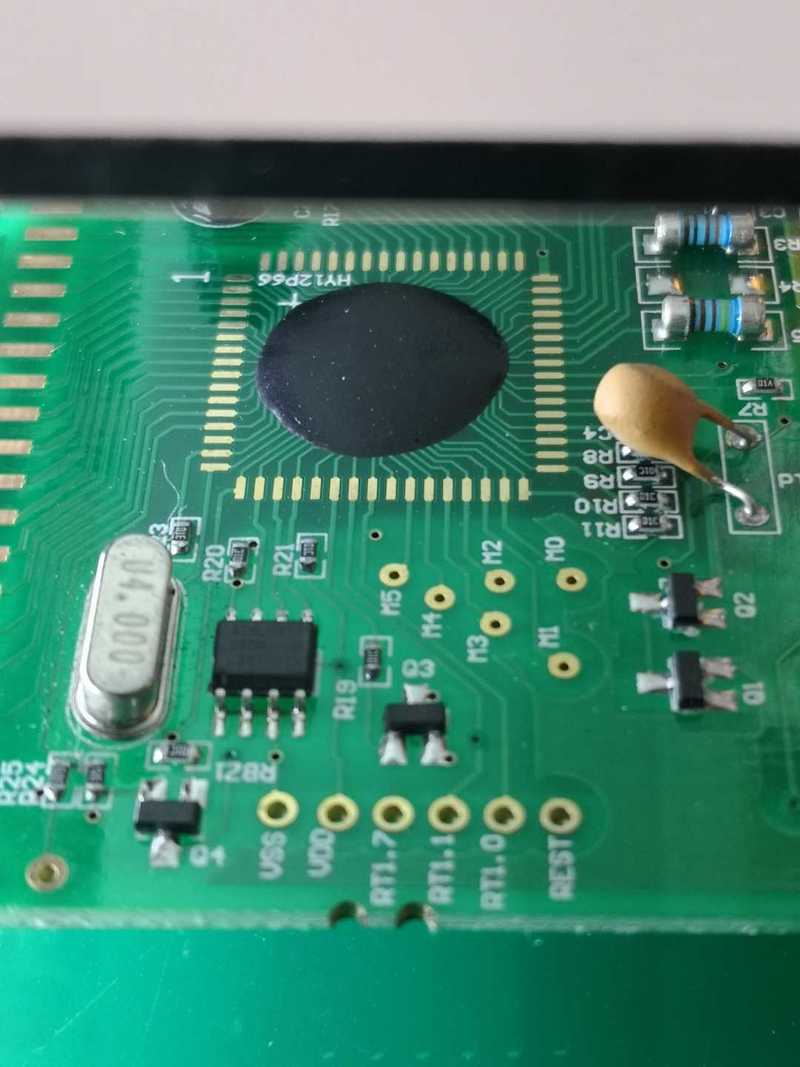

这块胜利890D是15年版本的，主控采用宏康HY12P66，牛屎芯片。
校准方法：

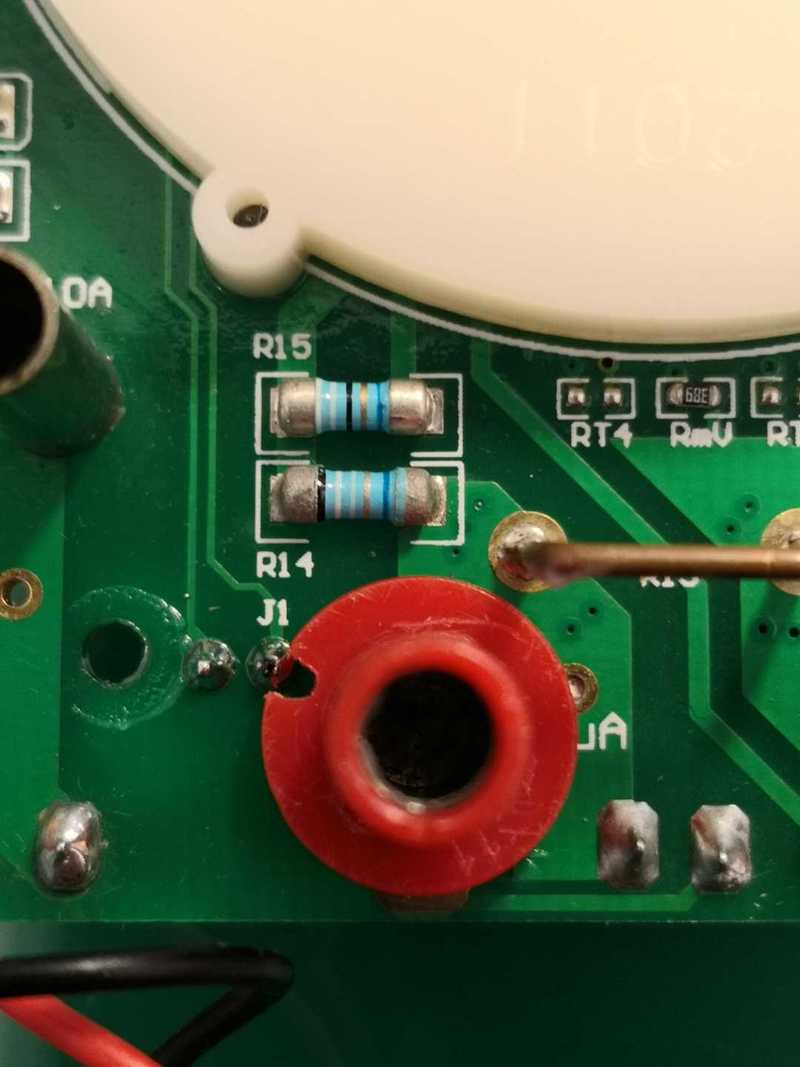

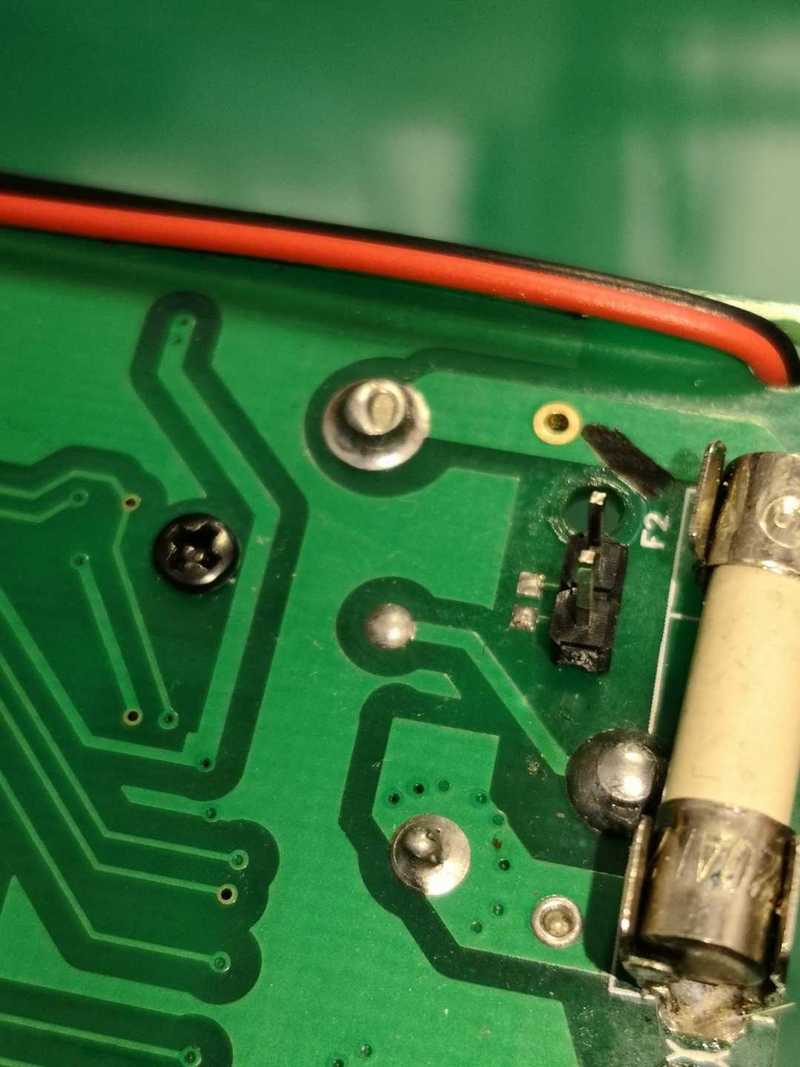

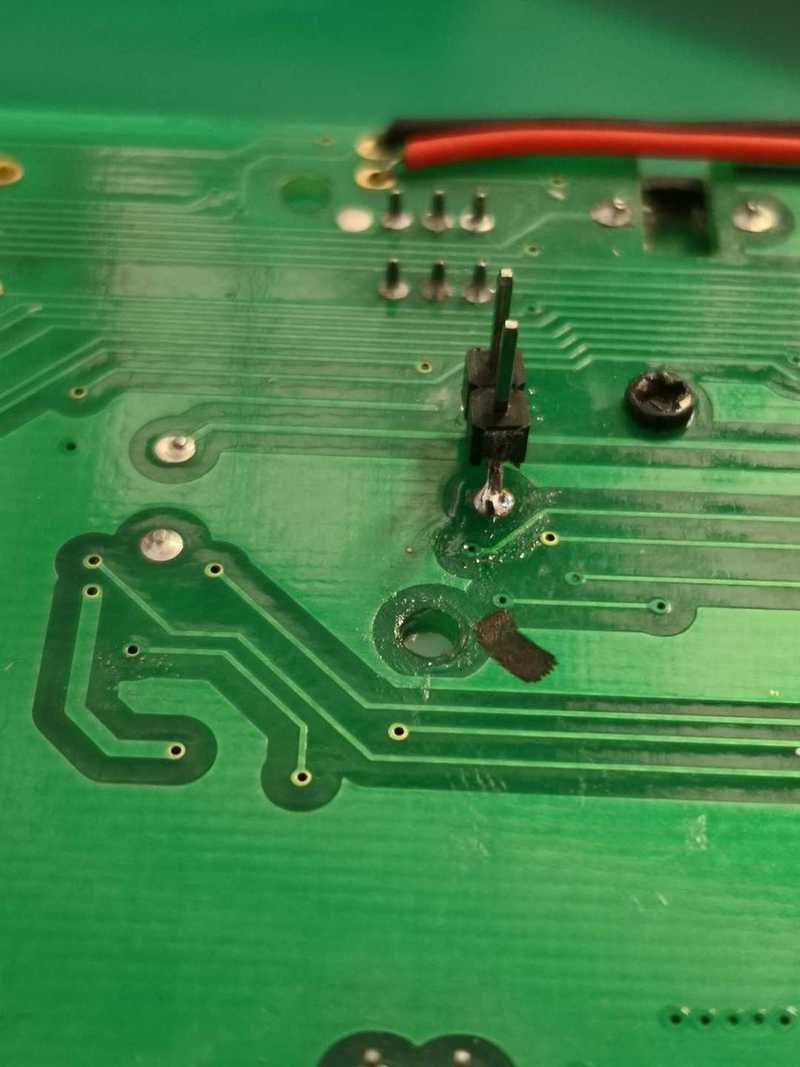

1：在主板靠近F2保险丝附近找到J1预留孔位，焊上一组2P插针，方便以后用插跳线帽校准

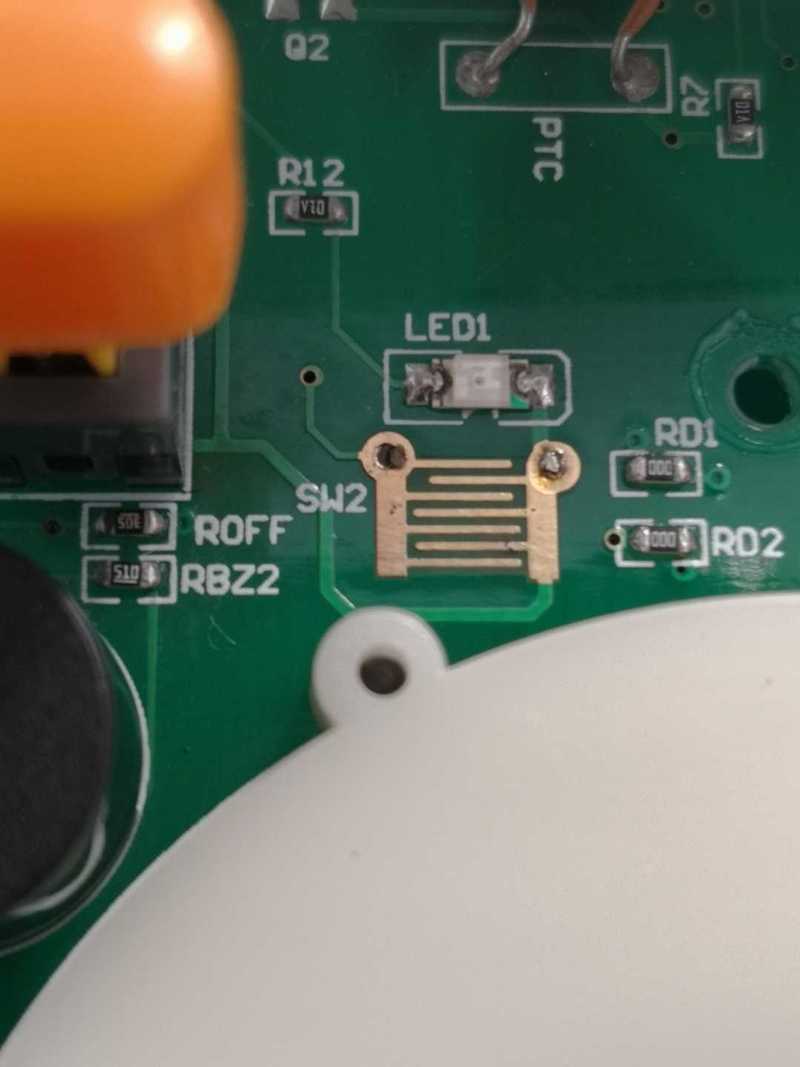

2：在主板SW2孔位接入1个按钮开关，常开型的，在校准过程中这个开关的作用是“跳过”、“减-”
3：HOLD键的作用是输入、存储校正值
4：校准流程，短接J1，首先校准200mV档位，输入DC100mV。校准完成后再依次校准2V、20V、200V、1000V。每个量程输入满量程的一半值
5：校准顺序：DCV、Ω、ACV、CAP、
6：DCV或Ω的大量程校准相互影响，优先校准200K或20K量程

wgsd · 发表于 2022-8-7 14:36:21

J1插针位置不错，不用大拆就可校准。

mvwz24029819 · 发表于 2022-8-7 15:33:57

谢谢分享

wgh1027 · 发表于 2022-8-7 16:08:41

谢谢分享

勇闯沙滩 · 发表于 2022-8-7 18:43:33

谢谢分享。

atz123 · 发表于 2022-8-7 19:32:10

谢谢分享

13912217676 · 发表于 2022-8-7 20:05:30

wgsd 发表于 2022-8-7 14:36
J1插针位置不错，不用大拆就可校准。

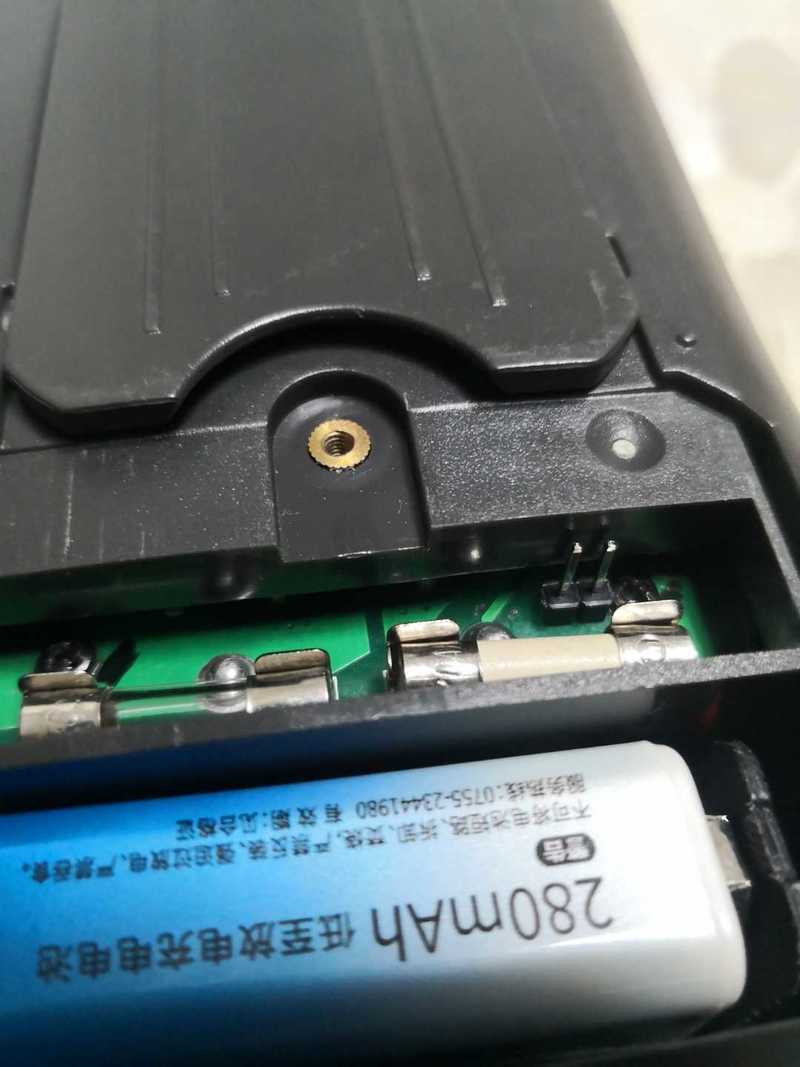

厂家有预留插针孔位，但没有安装，把它补上了，把mA插座护套开了个槽

zhangwj98 · 发表于 2022-8-7 20:58:44

谢谢分享！

javedyu · 发表于 2022-8-8 00:26:29

谢谢分享

qizming · 发表于 2022-8-8 19:51:10

谢谢分享
