做了个LT1021B的100V基准

wgsd · 发表于 2022-8-23 08:55:58

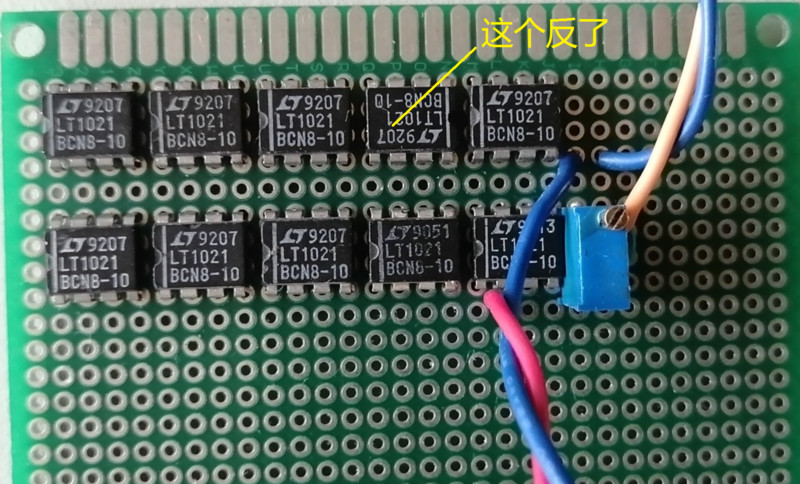

下单4个多月的LT1021基准芯片总算是到了，临时用13V的电源测试了一下，都好用，都在指标电压范围内。找了一块洞洞板，一个连一个很简单的，接上之前做好了的电源（测试了一下电源101.7V），结果输出也是接近101.7V，什么问题？逐个测试一下，怎么有一个电压11V多，仔细看看接线也没有问题呀？忽然感觉那里不对，唉，眼花竟然安装反了。

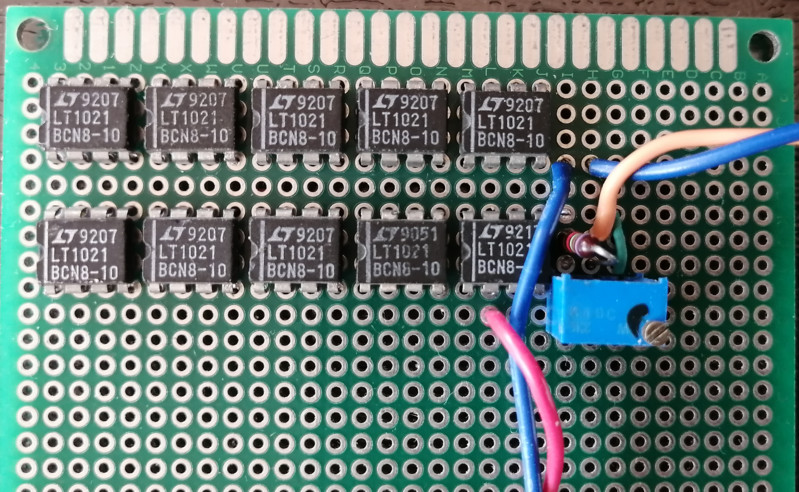

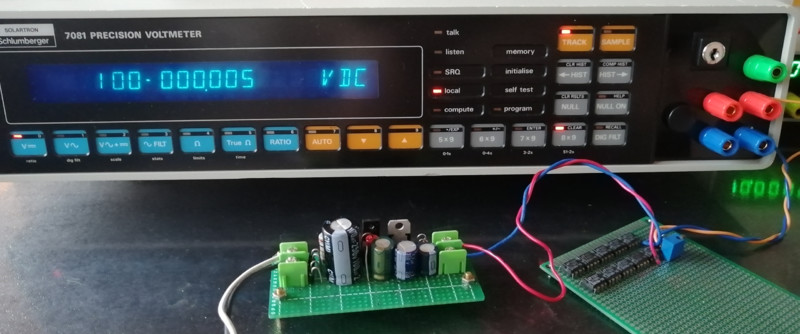

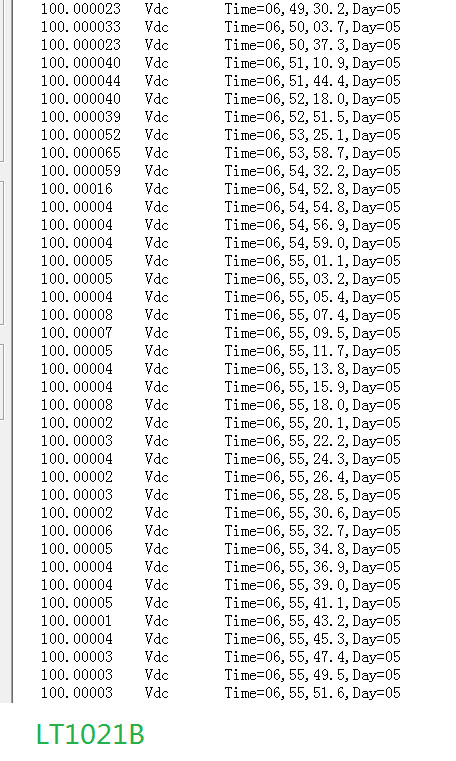

焊下纠正过来，感觉不会坏，通电测试，这次输出电压小于100V正常了。但是100K的可调一调就跑了，很难调准，马上换了个2K的可调，加个70K的固定电阻，这回可以随意调校了。淘宝上的LT1021有后缀B和C、D的，B型号的会贵几毛钱，还是值得的，B型号温漂是2ppm/C°，最大5ppm/C°，C，D型号的是3ppm/C°，最大是20ppm/C°。如果选用B型号的标定后，温度变化10度不会对4位半的表有影响。但是高位表还的控制温度，就是B型号的，温度变化0.1度微伏也有几个字的跳动。

HD123 · 发表于 2022-8-23 12:32:00

正天就是基准过去基准过来，没玩了的吗？

mvwz24029819 · 发表于 2022-8-23 13:00:48

条件要求高，已经很好了，谢谢分享

wgh1027 · 发表于 2022-8-23 16:26:48

谢谢分享

zhangwj98 · 发表于 2022-8-23 17:55:37

精度高，谢分享。

atz123 · 发表于 2022-8-23 20:22:18

谢谢分享

独孤红 · 发表于 2022-8-23 20:27:43

感谢分享

乐在其中110 · 发表于 2022-8-23 21:27:23

谢谢分享。

乐在其中110 · 发表于 2022-8-23 21:50:54

实物图有了，再给个电路图吧。

13912217676 · 发表于 2022-8-24 07:05:00

这个牛逼
