万用表
| 主题类别: |
实测（简单) |
| 仪表品牌: |
众仪（ZOYI） |
| 显示字数: |
四位半 |
| 型号或关键字: |
ZT-225 |
本帖最后由 光速飞行 于 2022-10-16 11:03 编辑

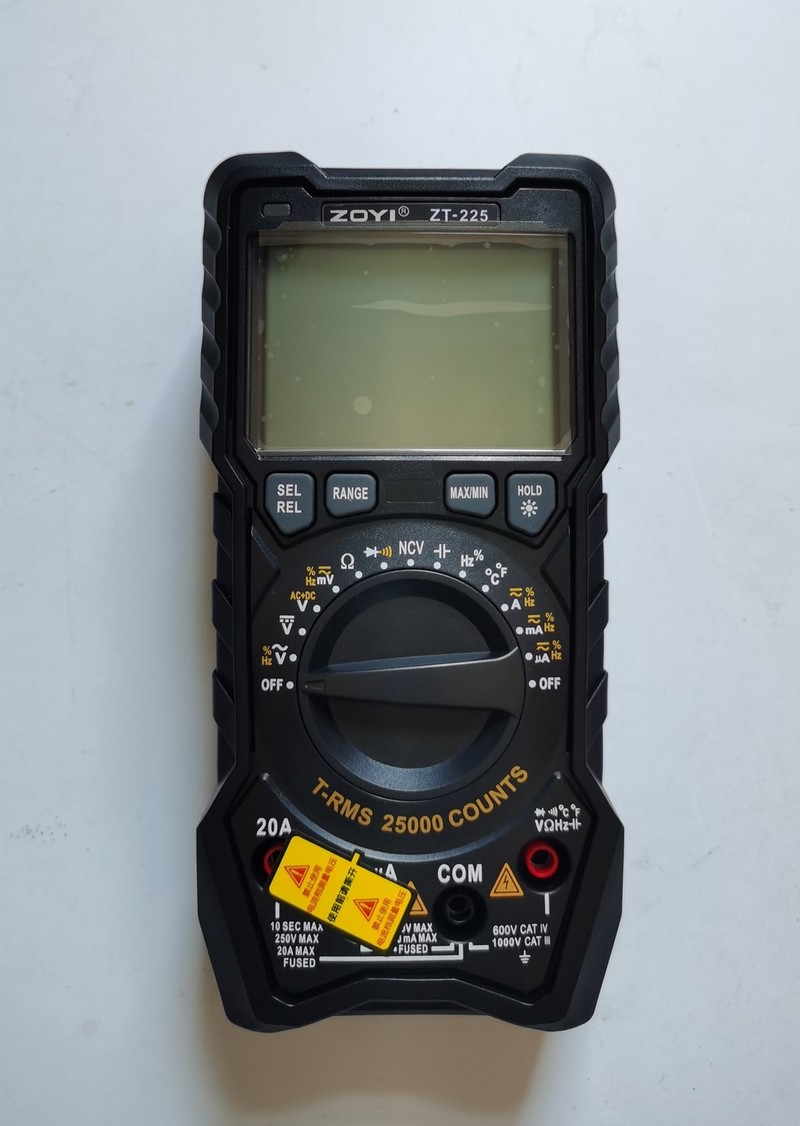

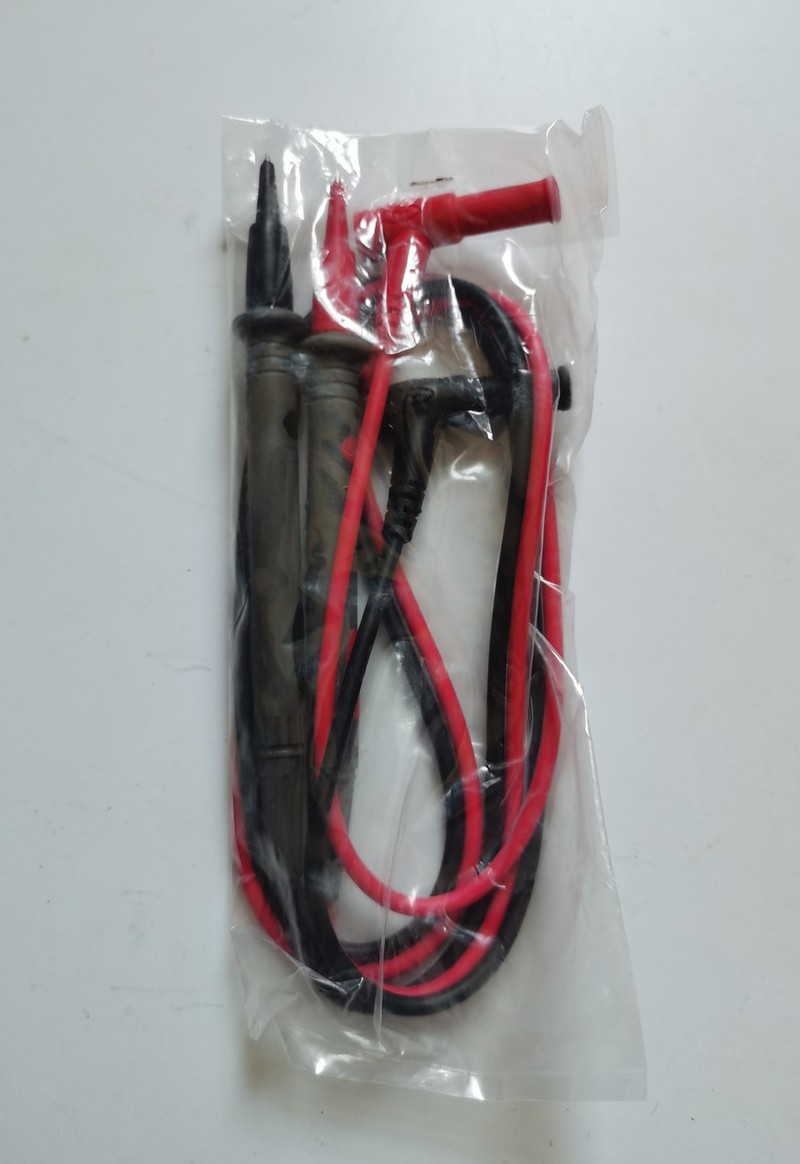

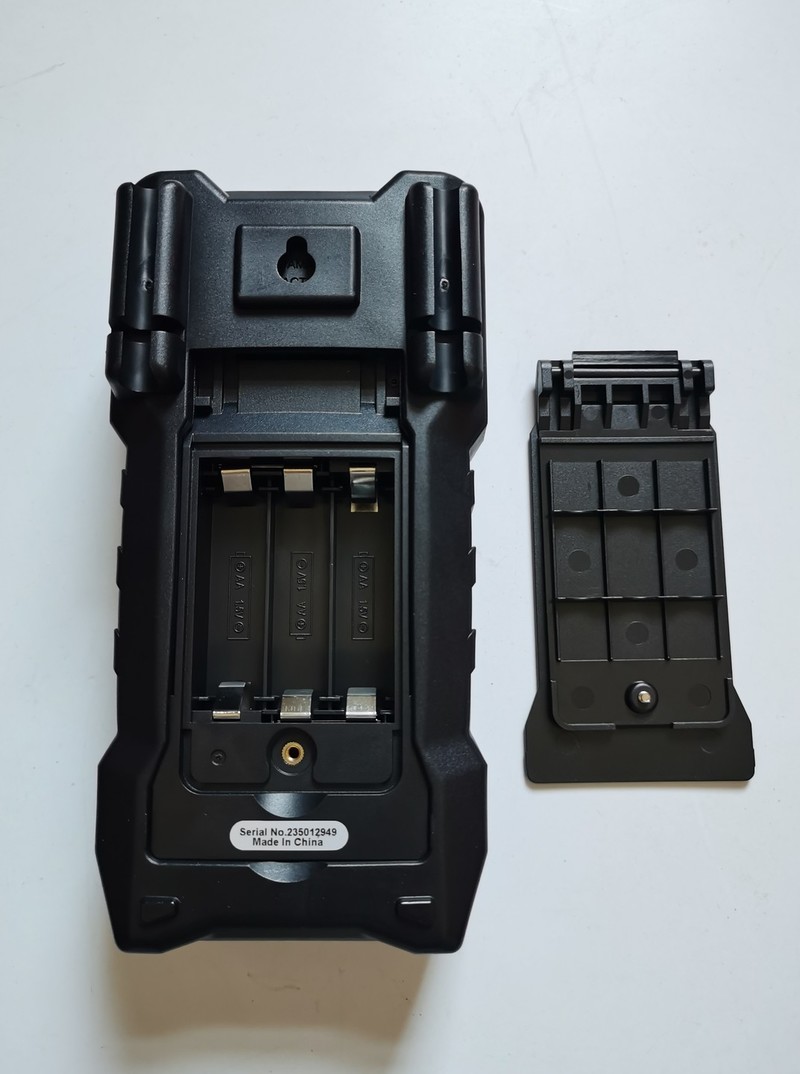

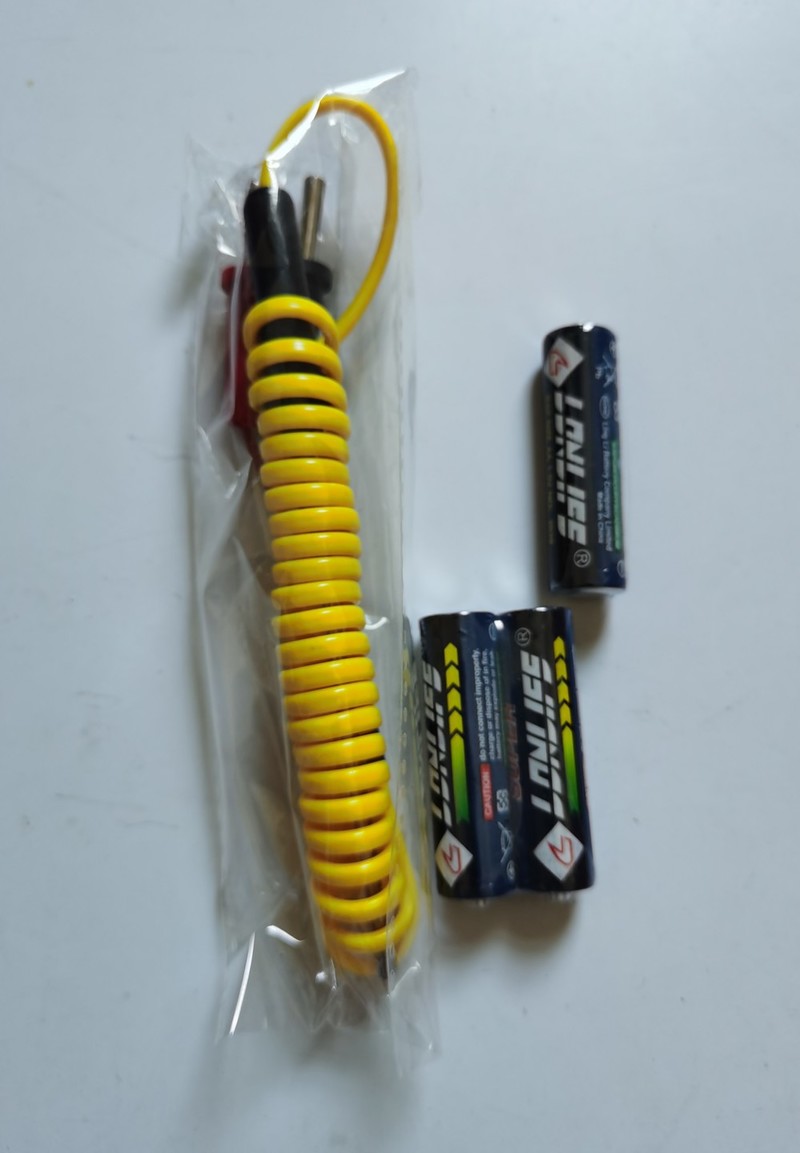

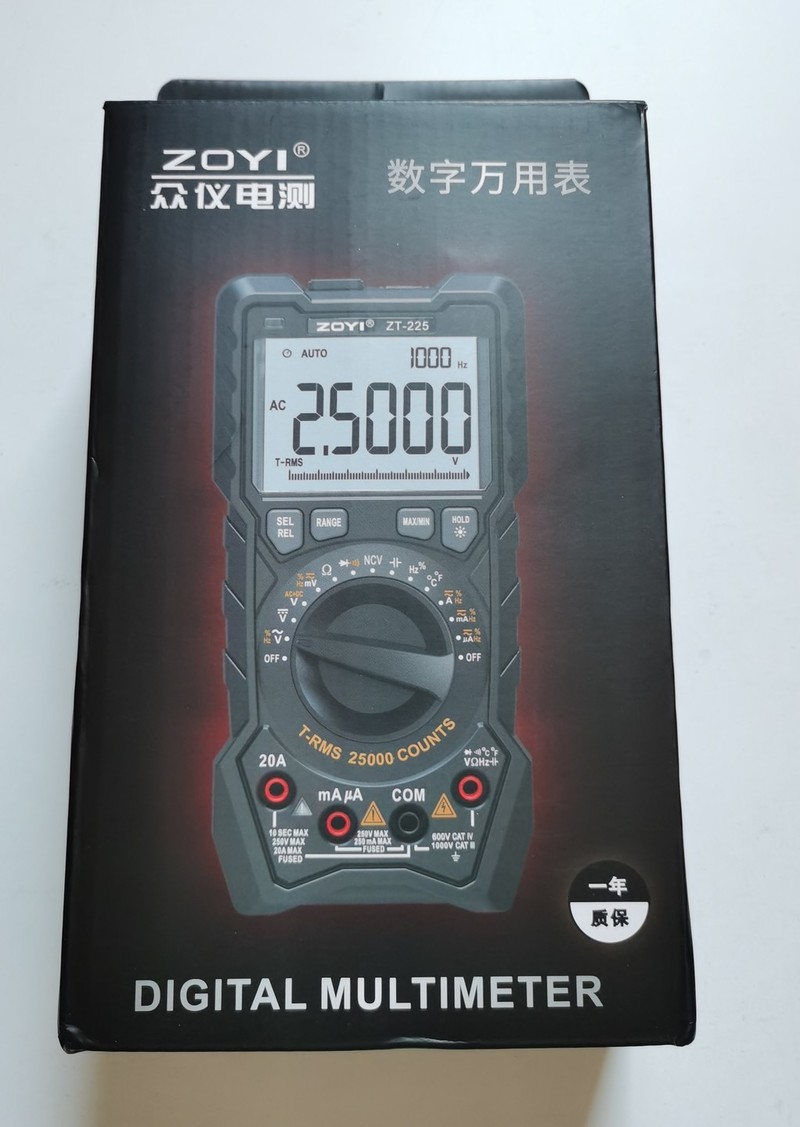

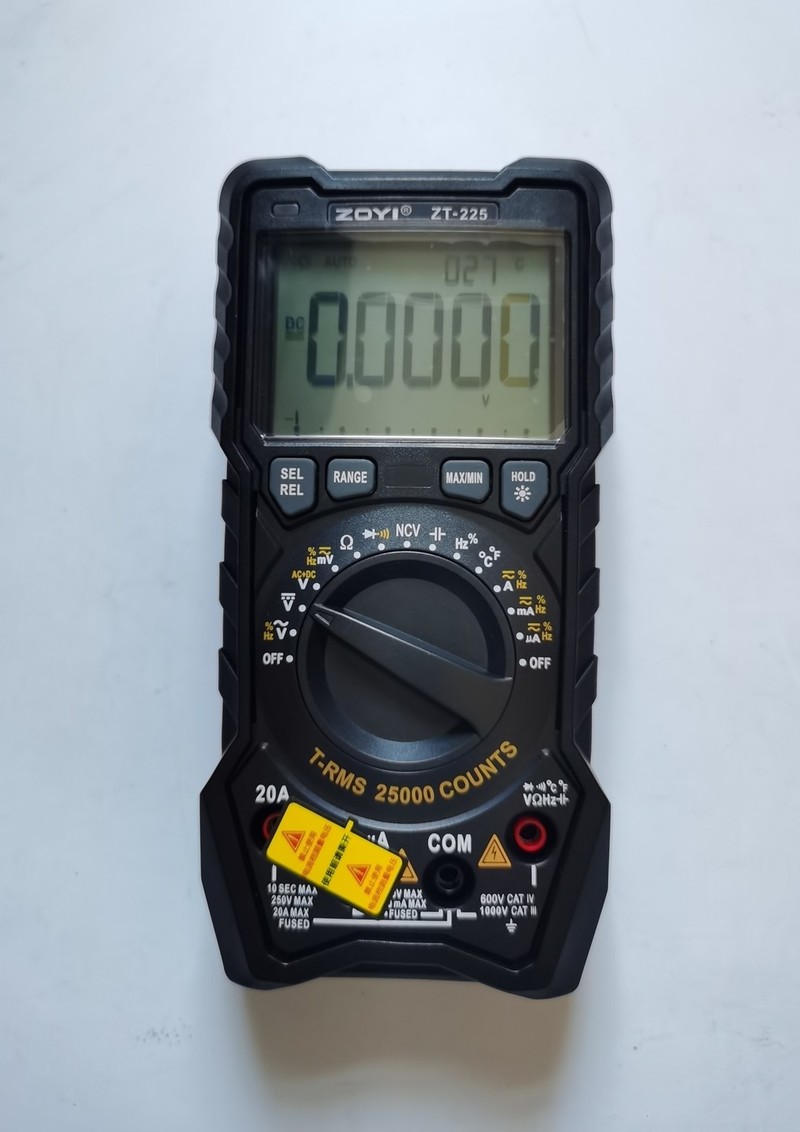

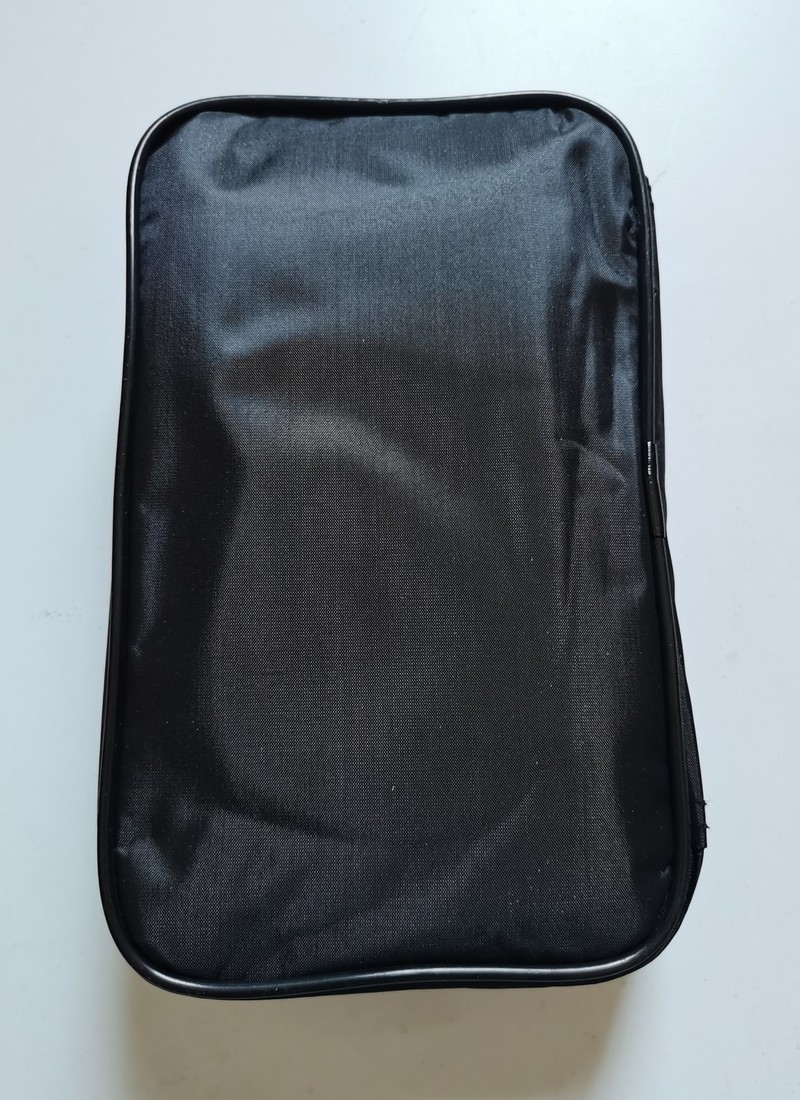

准备测量：交直电压、交直流电流、电容、电阻、频率测量，也有晒拆机，只是一般的测量，没有标准电阻，电容来测量，测量的数据都在允许范围。先不说其它，上图晒晒。
(167.56 KB, 下载次数: 5)
(348.46 KB, 下载次数: 5)
(157.05 KB, 下载次数: 5)
(159.75 KB, 下载次数: 5)
(199.68 KB, 下载次数: 5)
(136.51 KB, 下载次数: 5)
(125.02 KB, 下载次数: 5)
(115.89 KB, 下载次数: 5)
(196.08 KB, 下载次数: 5)

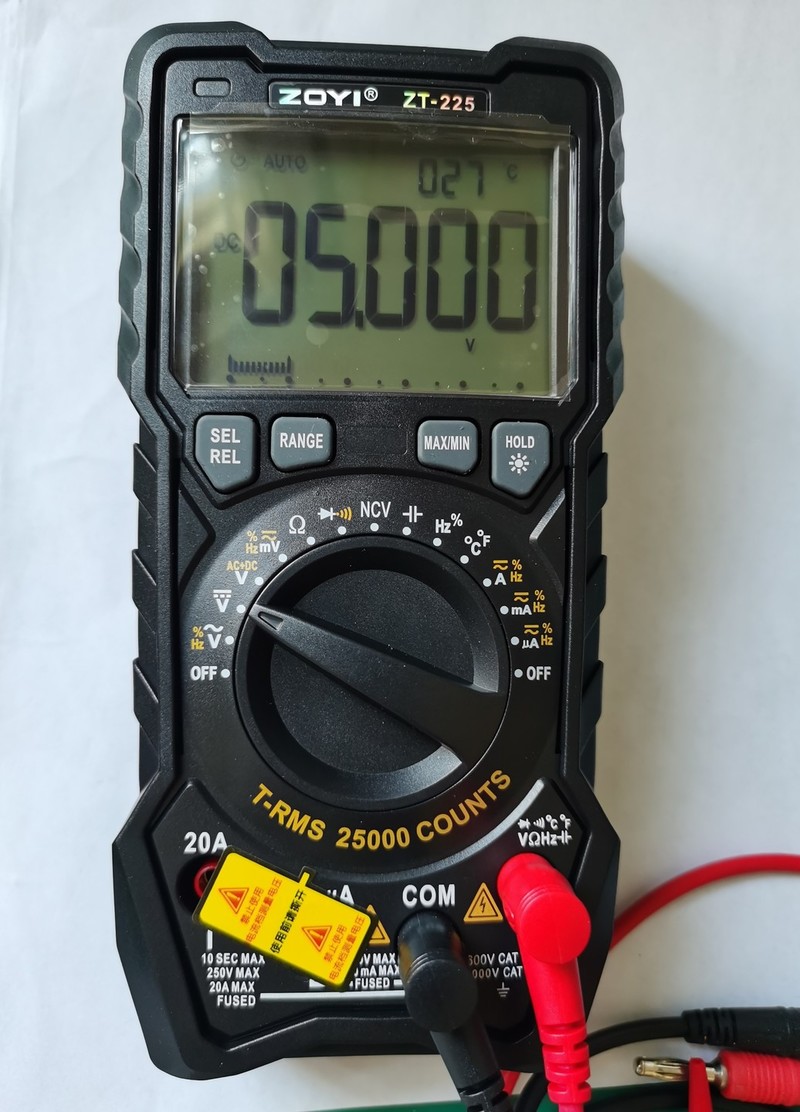

用 AD588 测量了一下电压
(252.13 KB, 下载次数: 4)
(215.68 KB, 下载次数: 5)

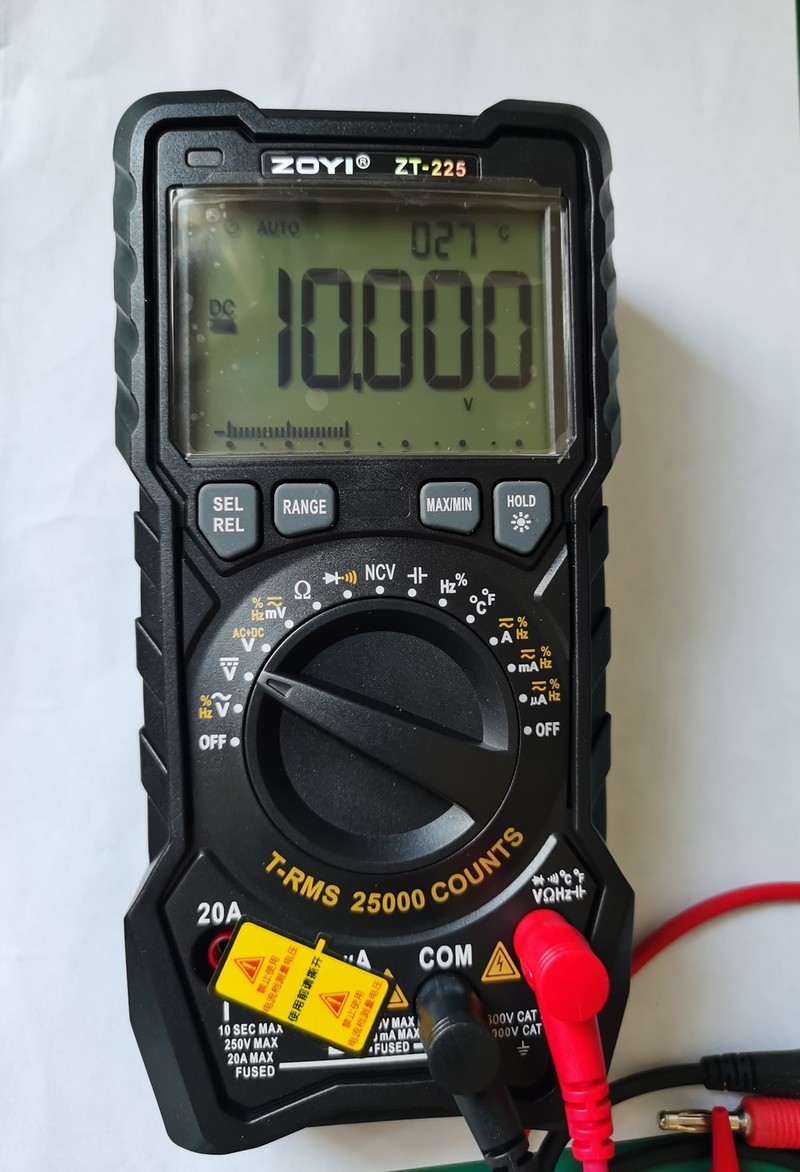

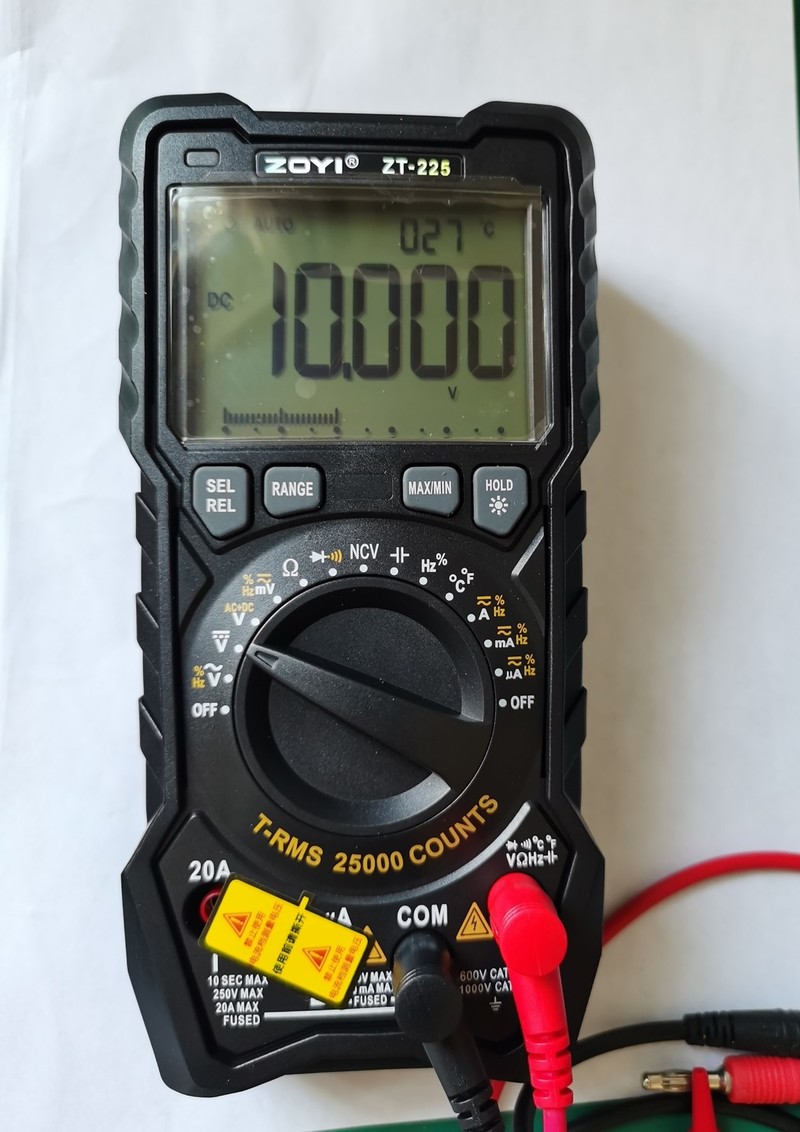

翻转测量 10V电压
(215.68 KB, 下载次数: 5)
(218.13 KB, 下载次数: 5)

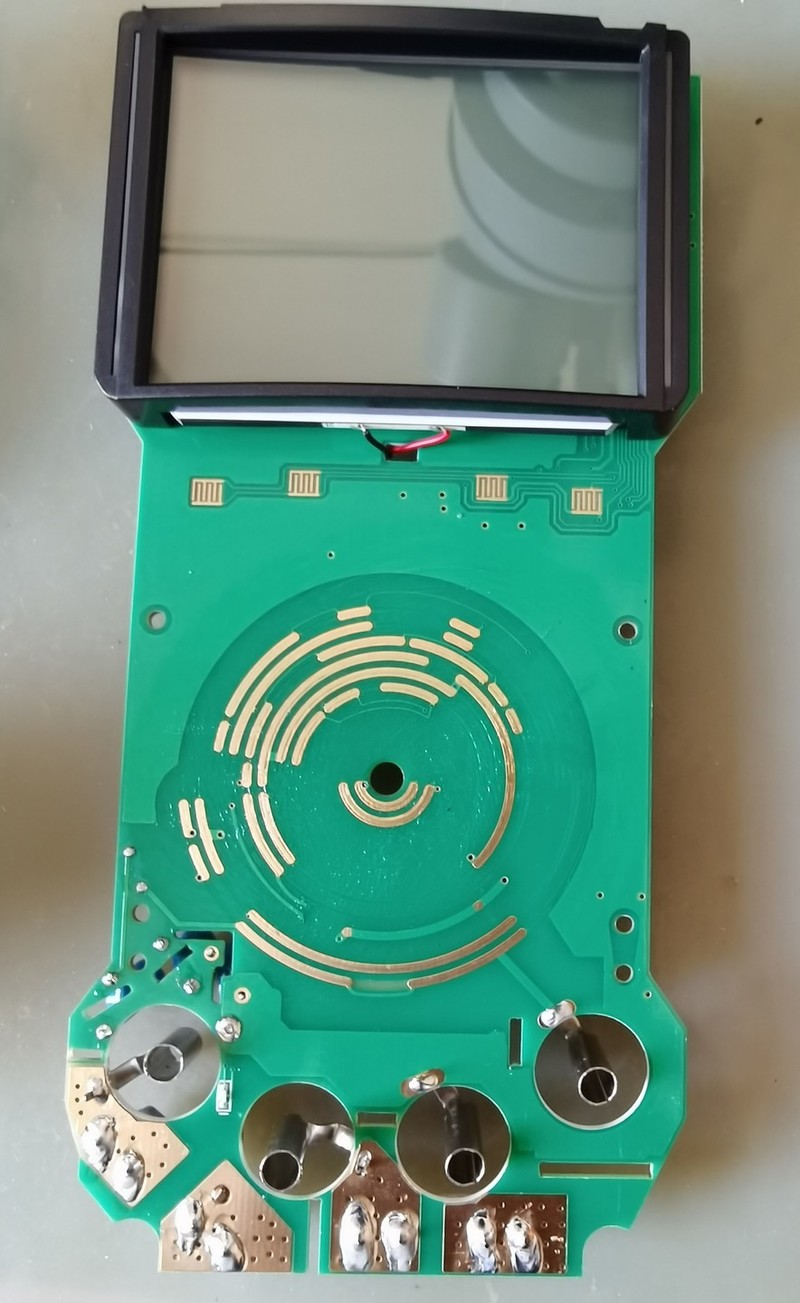

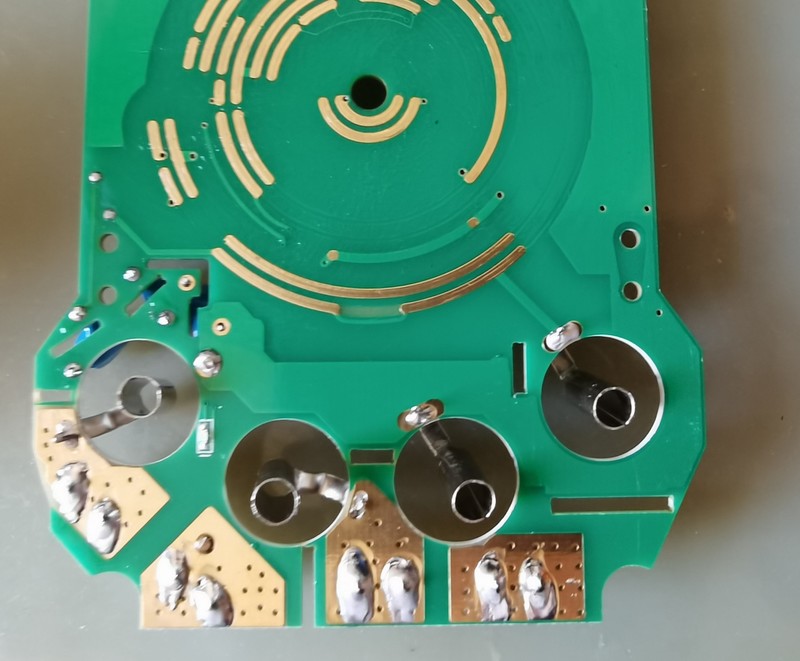

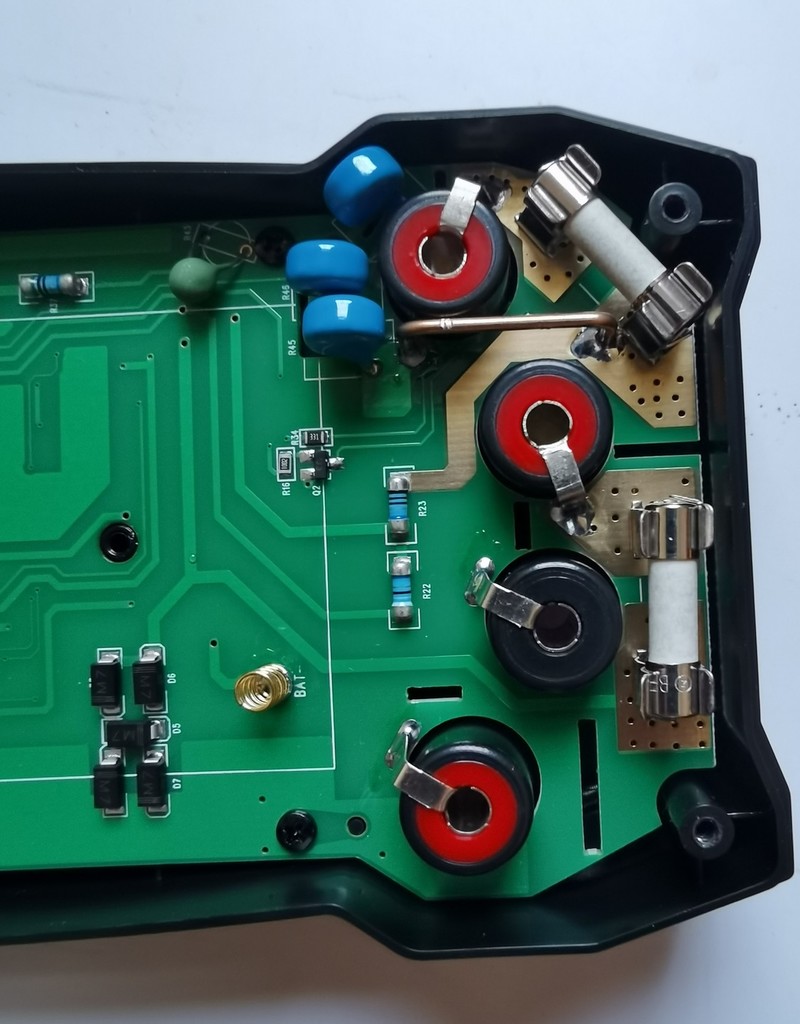

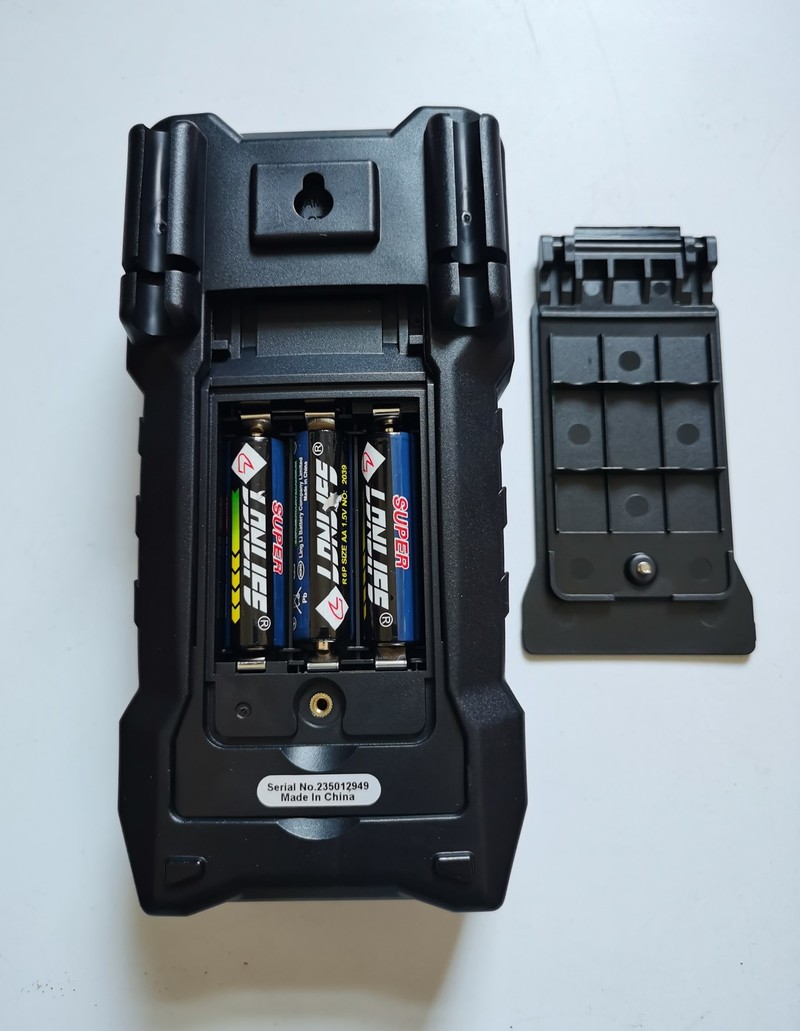

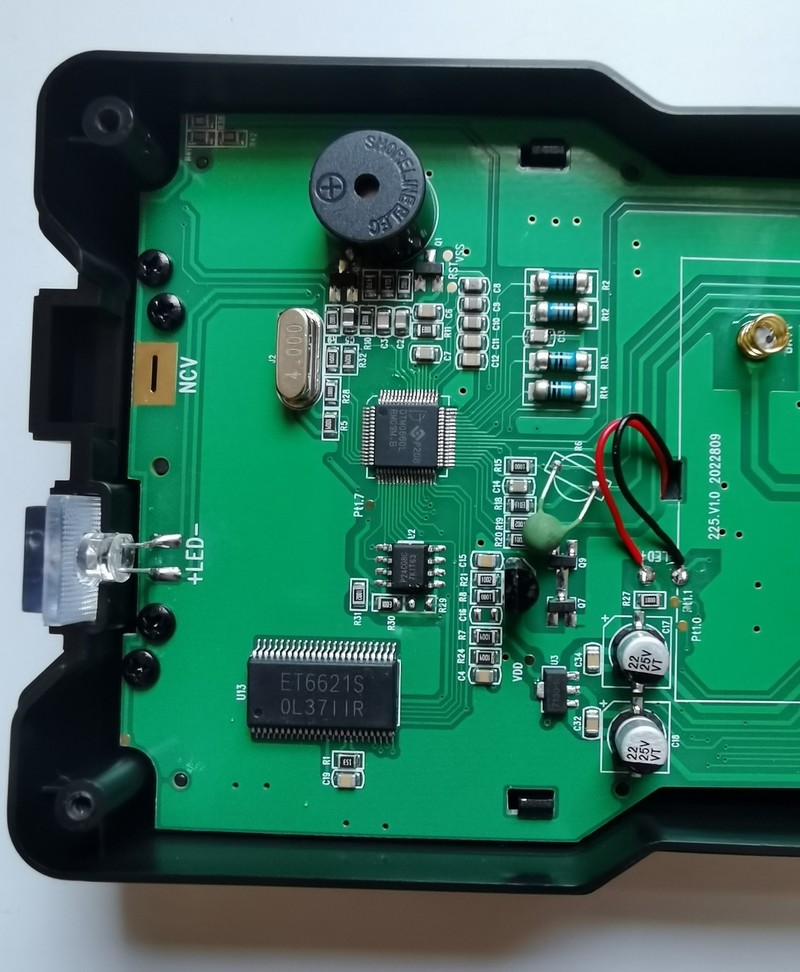

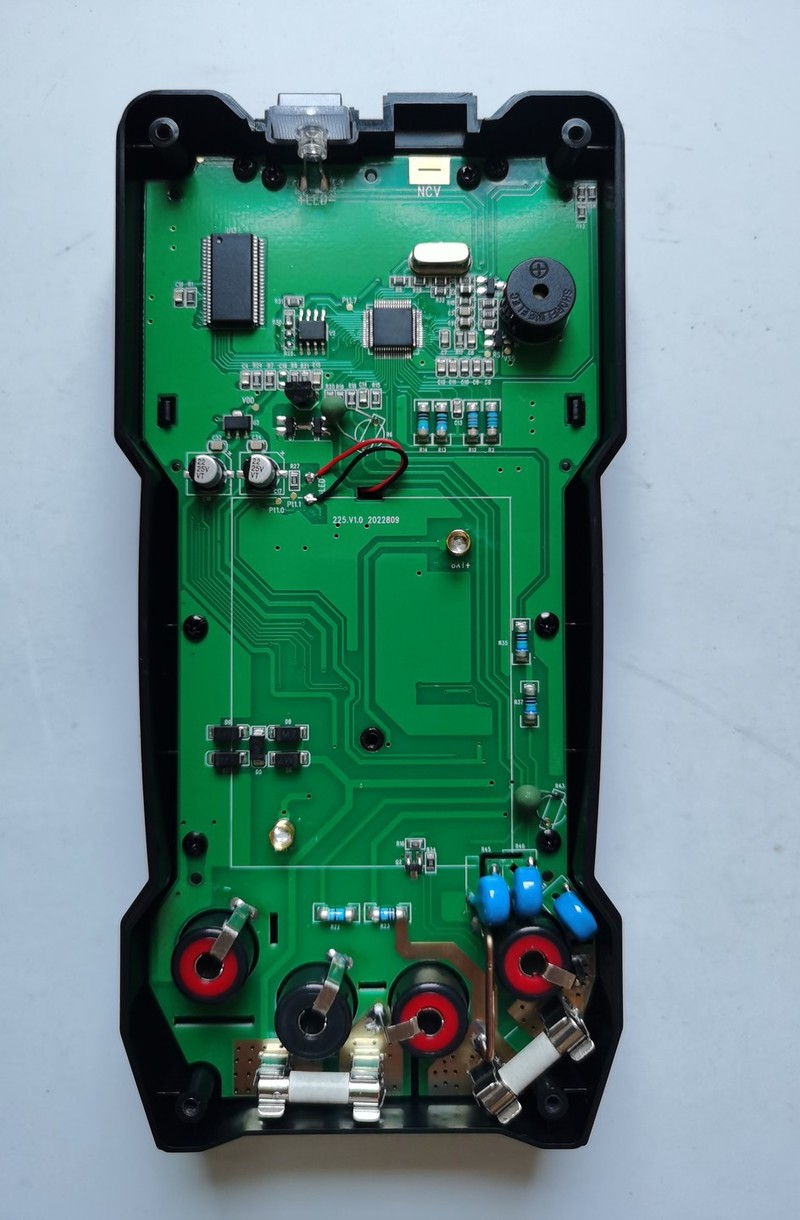

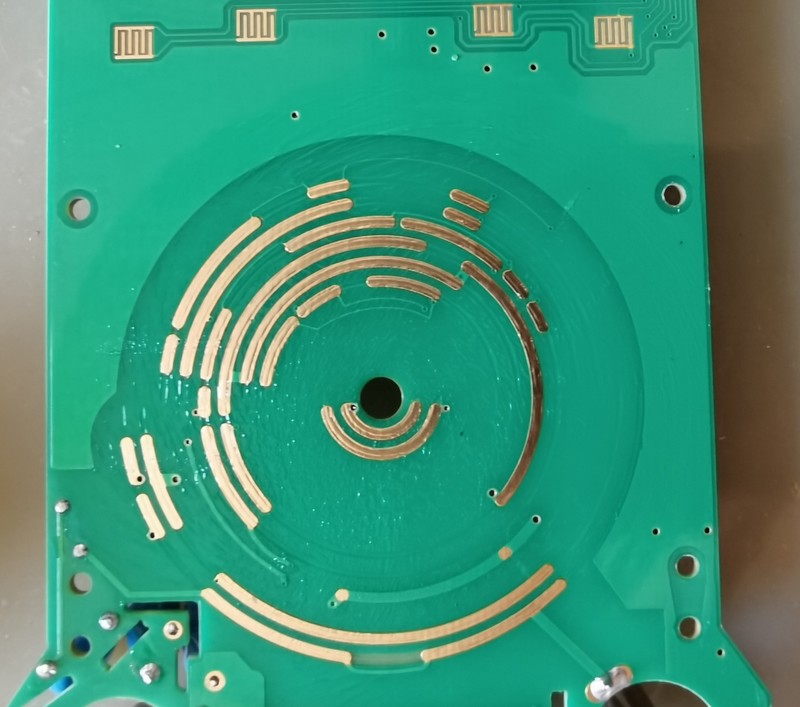

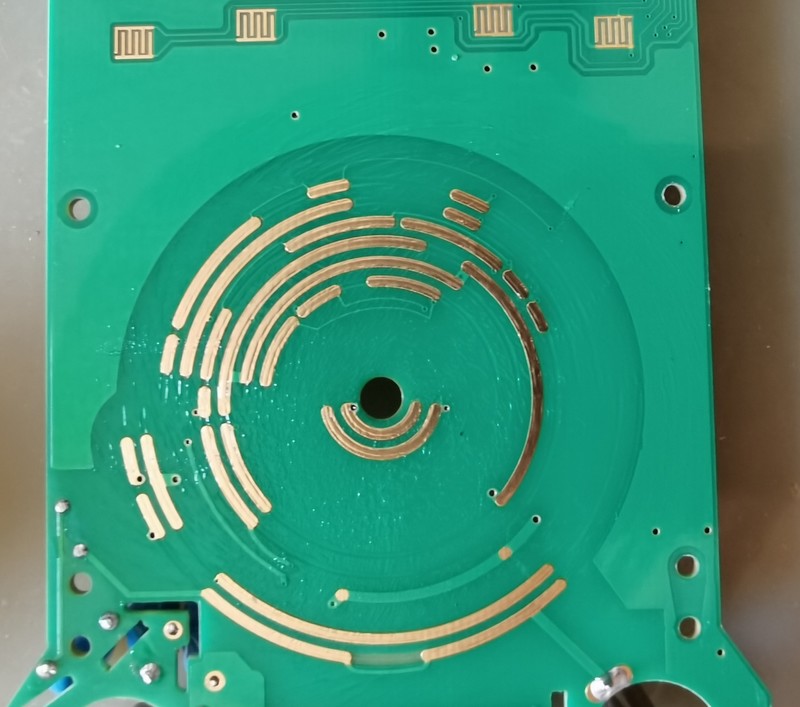

拆机图片
(204.67 KB, 下载次数: 6)
(284.43 KB, 下载次数: 5)
(231.17 KB, 下载次数: 5)
(181.63 KB, 下载次数: 5)
(276.01 KB, 下载次数: 5)
(289.42 KB, 下载次数: 5)
直流电压测量

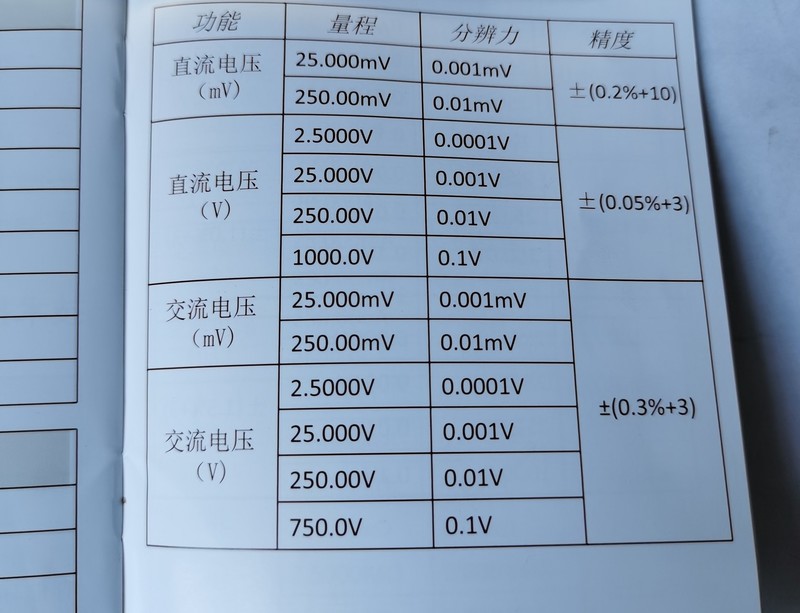

直流电压参数
(305.99 KB, 下载次数: 5)

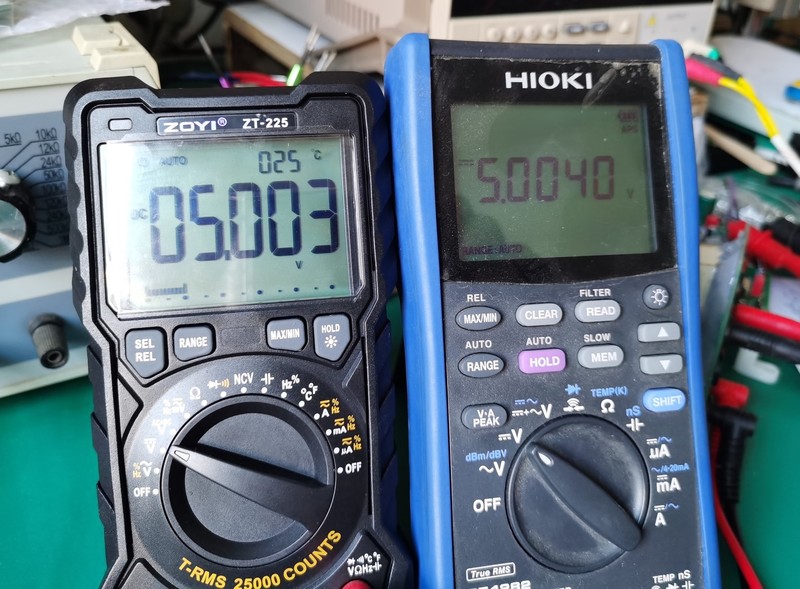

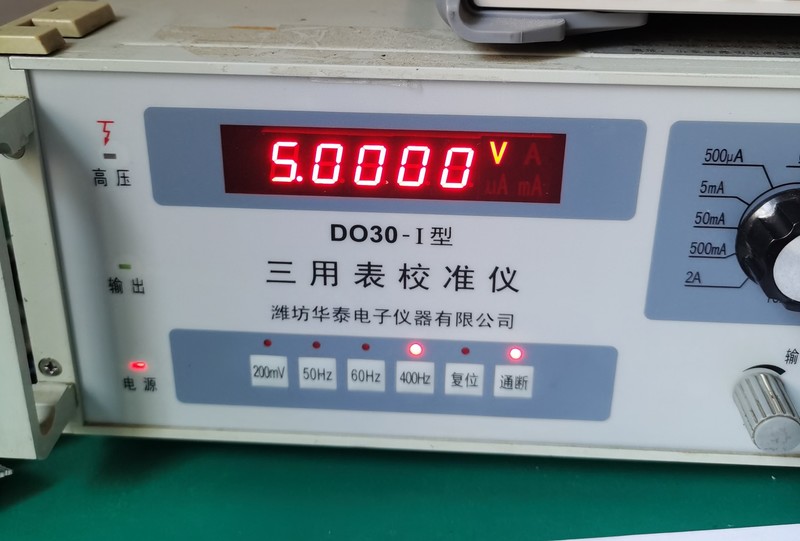

5V电压
(321.37 KB, 下载次数: 5)
(563.79 KB, 下载次数: 5)

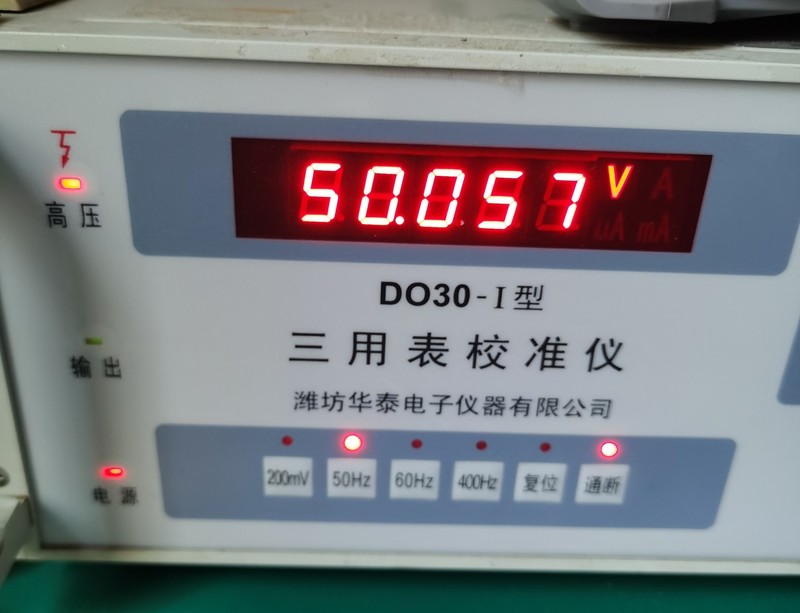

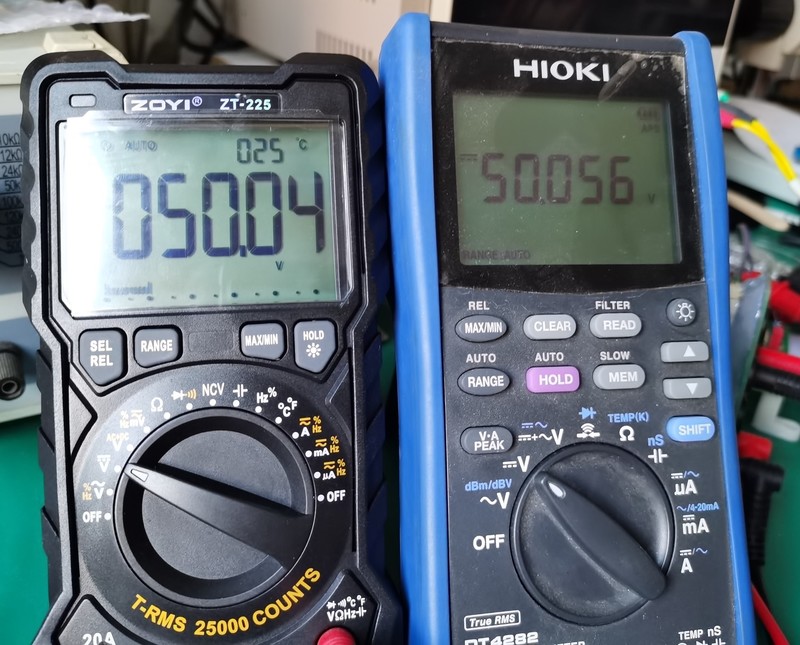

50V电压
(269.8 KB, 下载次数: 5)
(456.44 KB, 下载次数: 5)

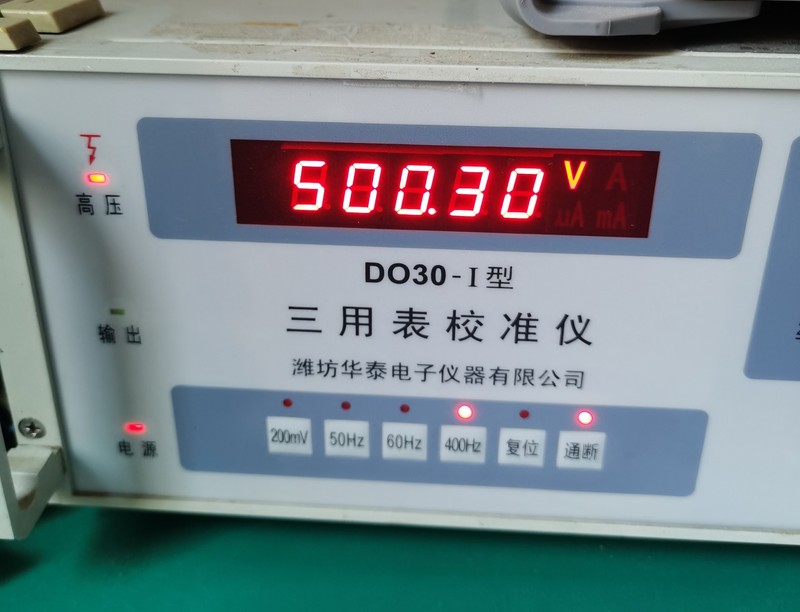

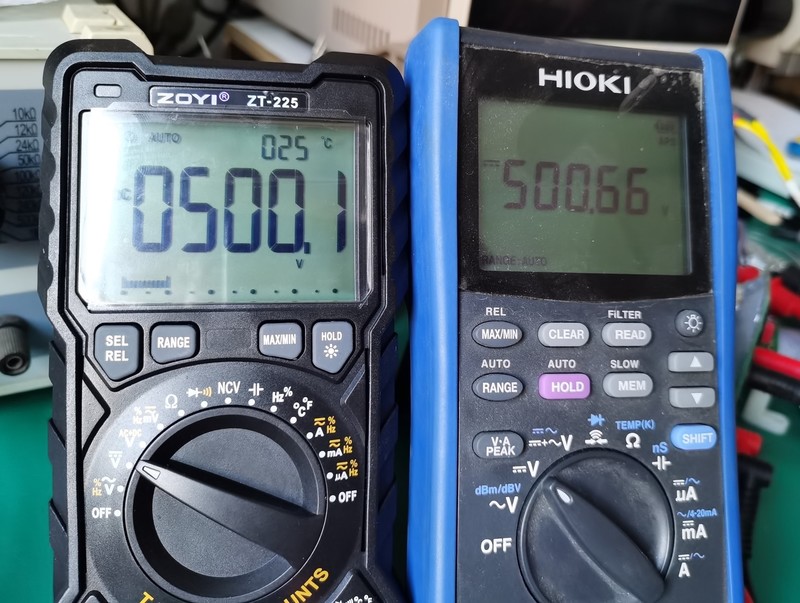

500V电压
(267.73 KB, 下载次数: 5)
(524.47 KB, 下载次数: 5)

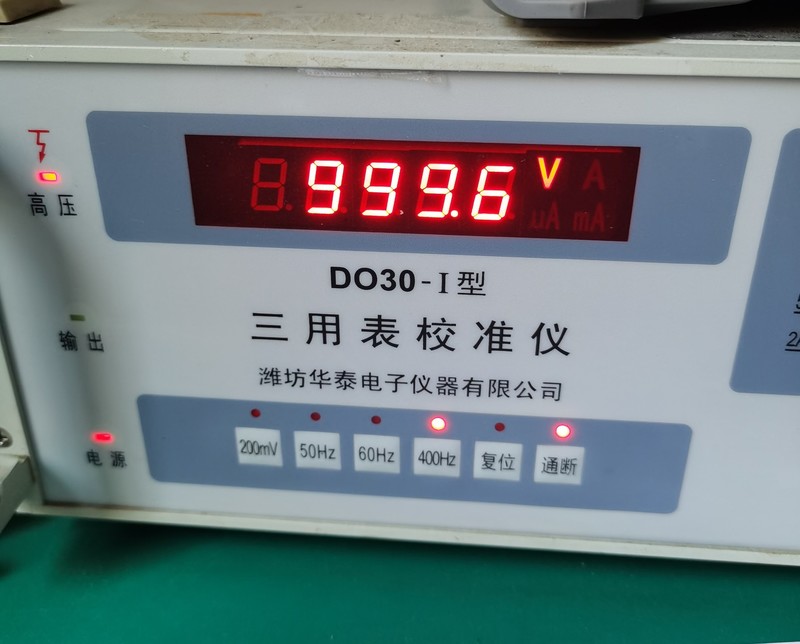

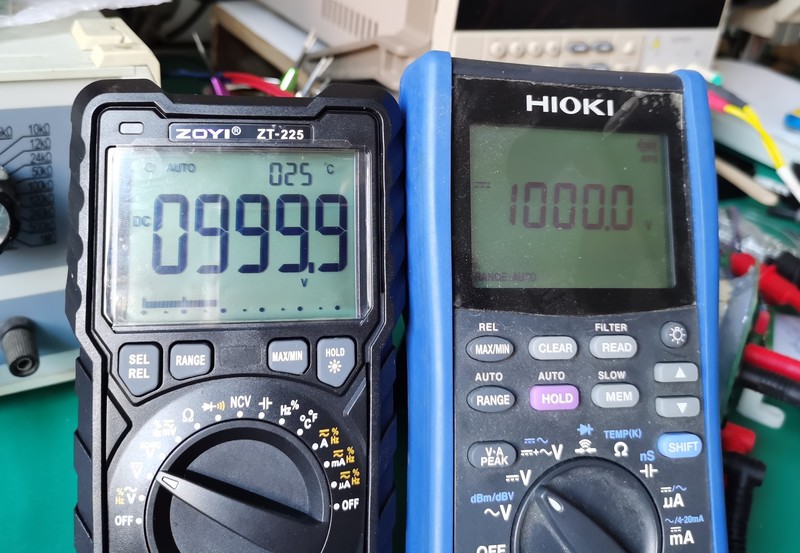

1000V电压
(264.99 KB, 下载次数: 5)
(591.89 KB, 下载次数: 4)
交流电压测量
交流电压参数
(305.99 KB, 下载次数: 5)

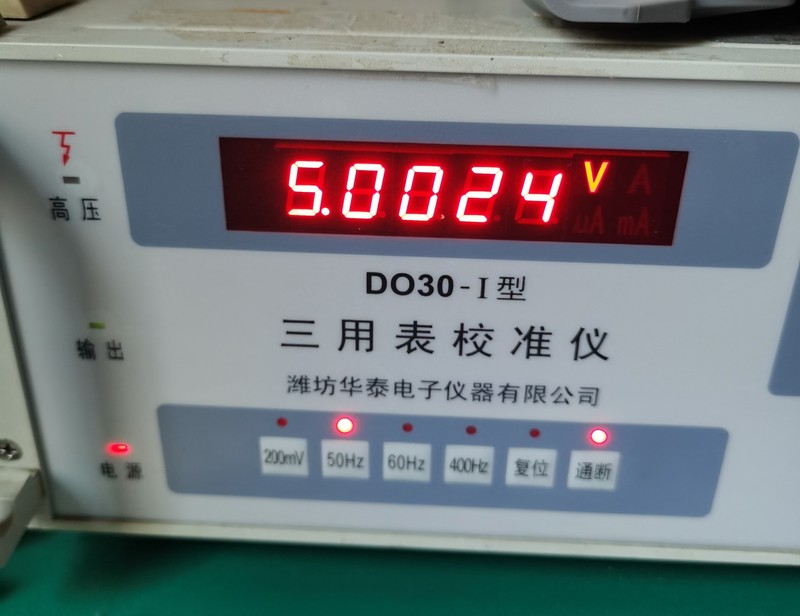

5V电压
(242.84 KB, 下载次数: 5)
(377.93 KB, 下载次数: 5)

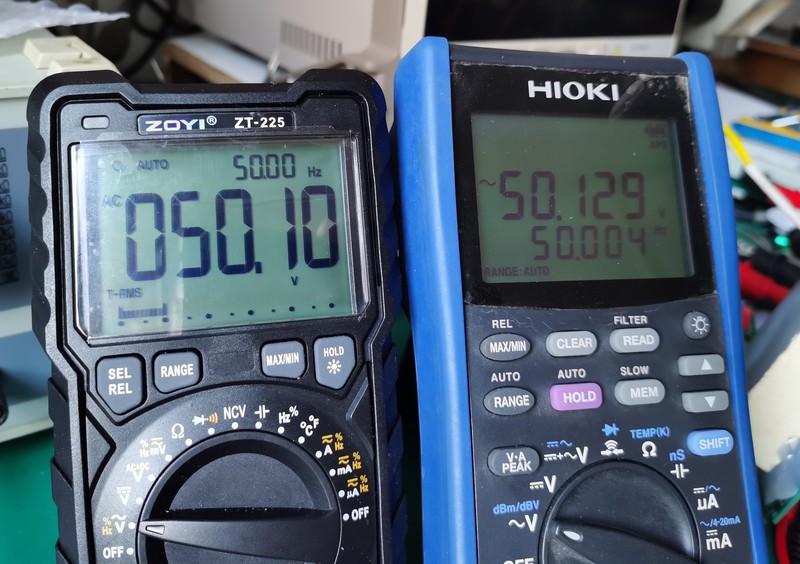

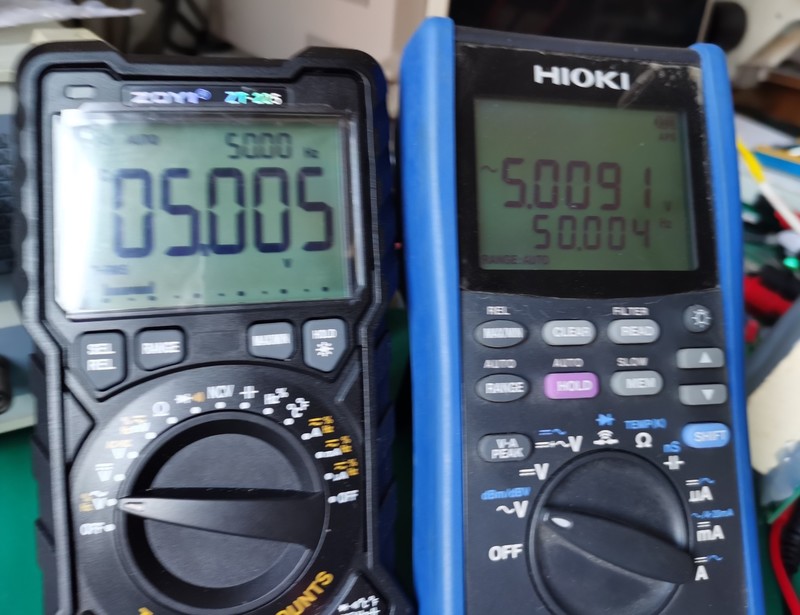

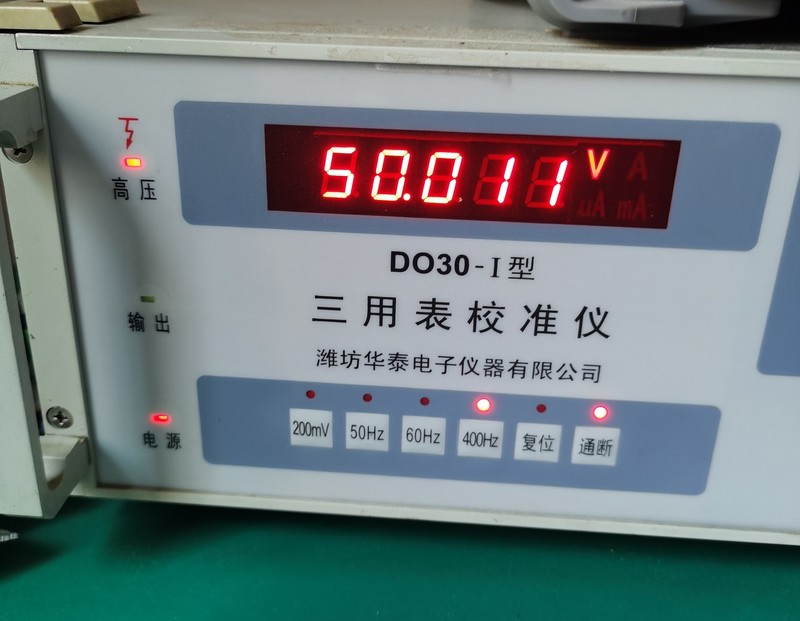

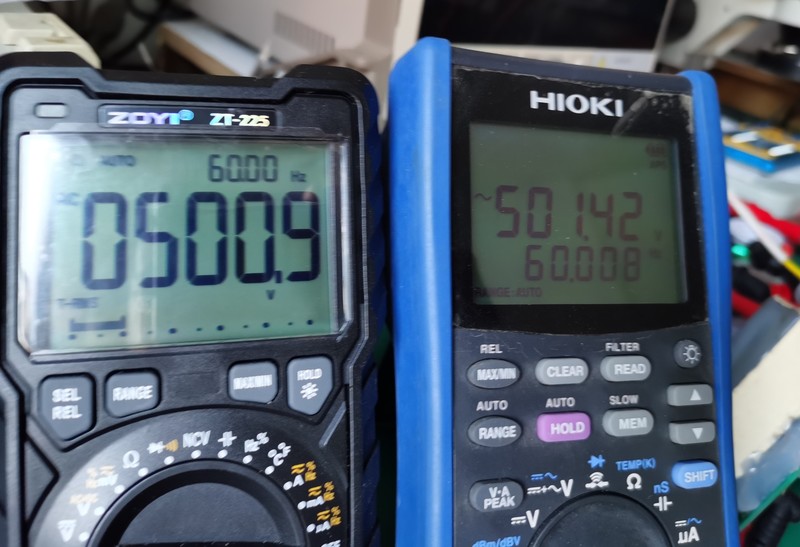

50V电压
(236.94 KB, 下载次数: 4)
(580.41 KB, 下载次数: 5)

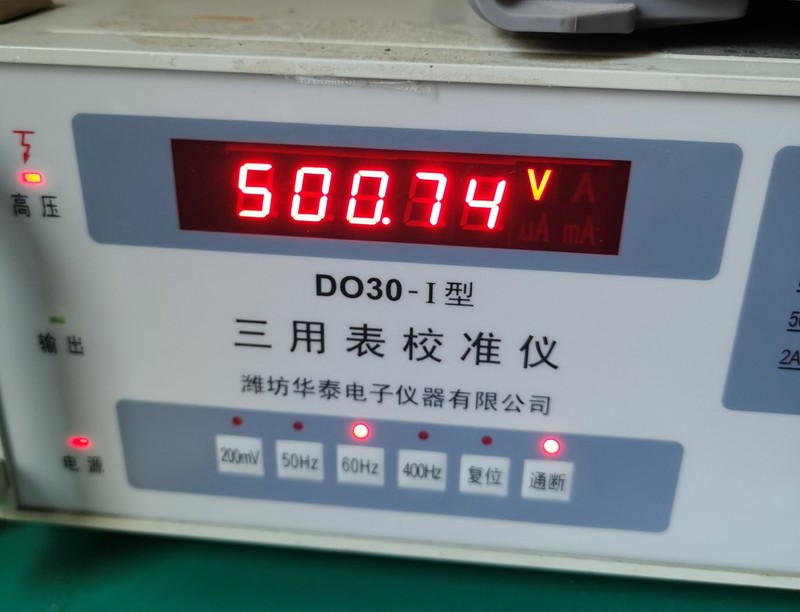

500V电压
(239.08 KB, 下载次数: 4)
(424.69 KB, 下载次数: 5)

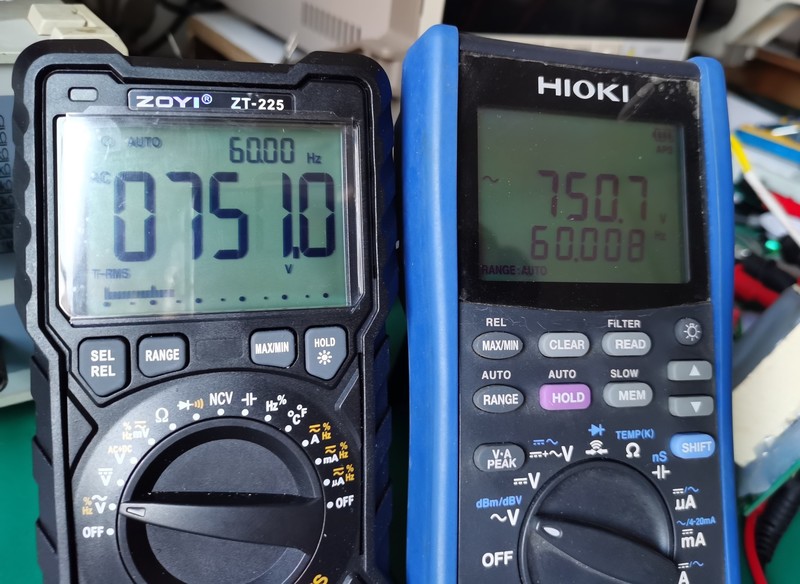

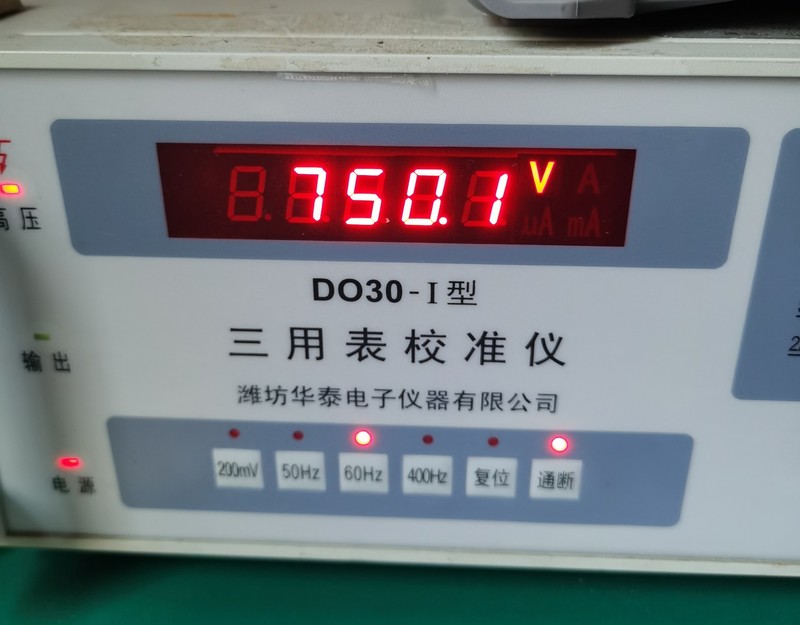

750V电压
(243.63 KB, 下载次数: 5)
(496.27 KB, 下载次数: 5)
直流电流测量

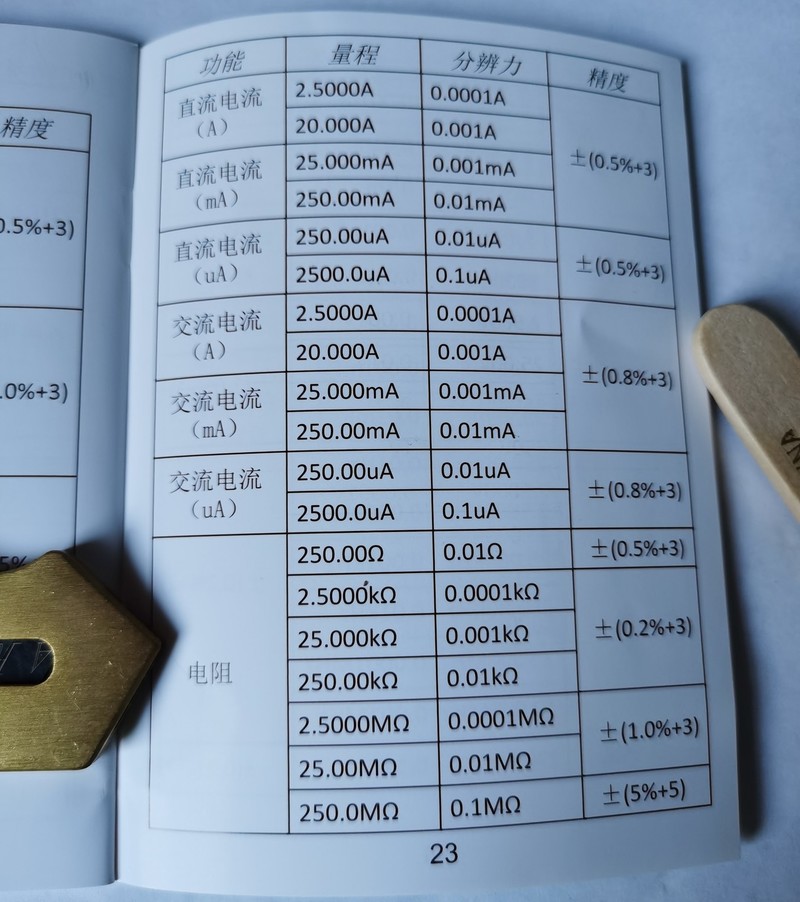

直流电流参数
(288.66 KB, 下载次数: 5)

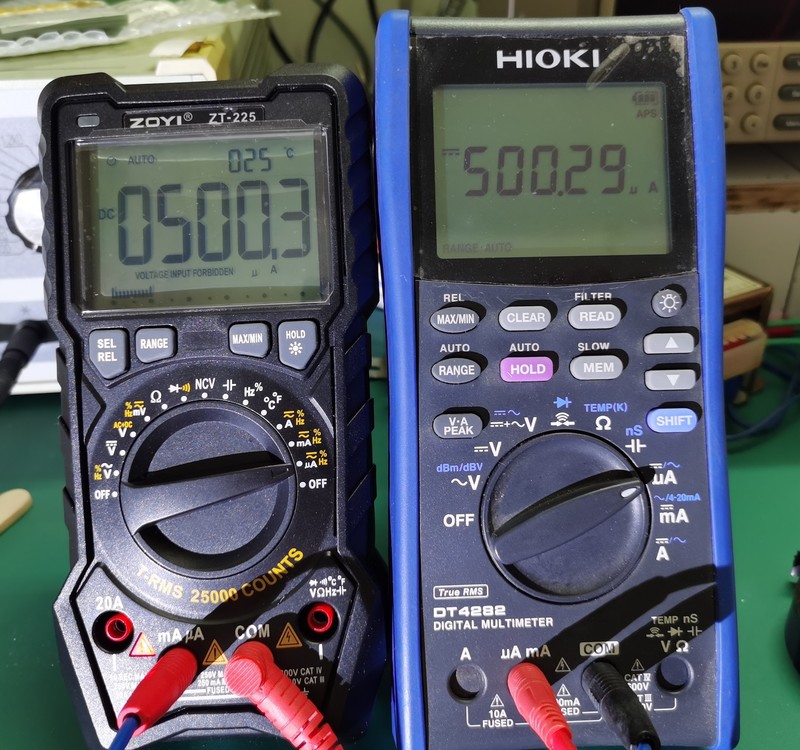

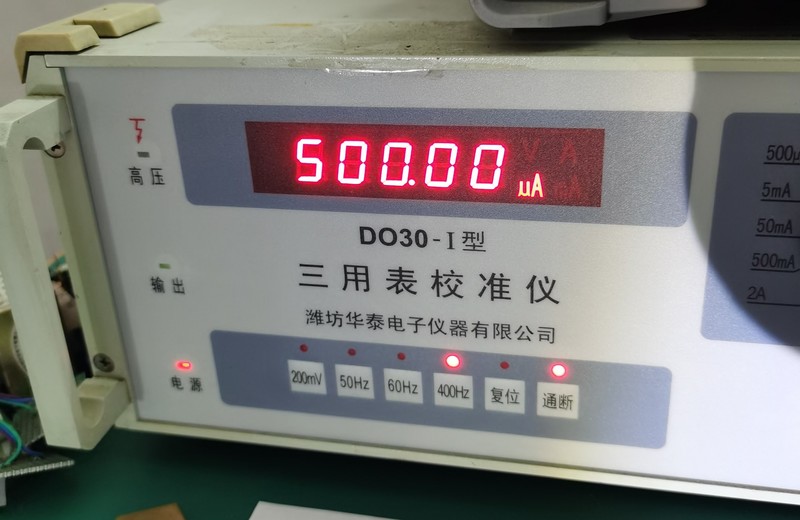

500uA 电流
(410.46 KB, 下载次数: 5)
(507.89 KB, 下载次数: 5)

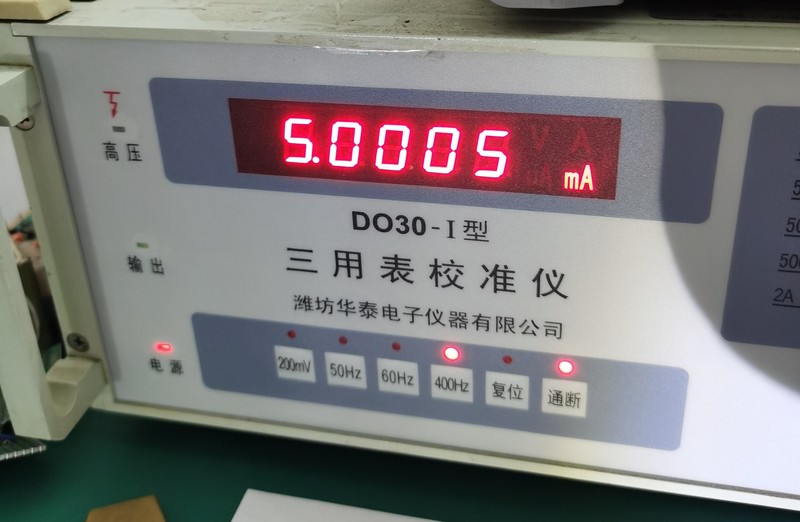

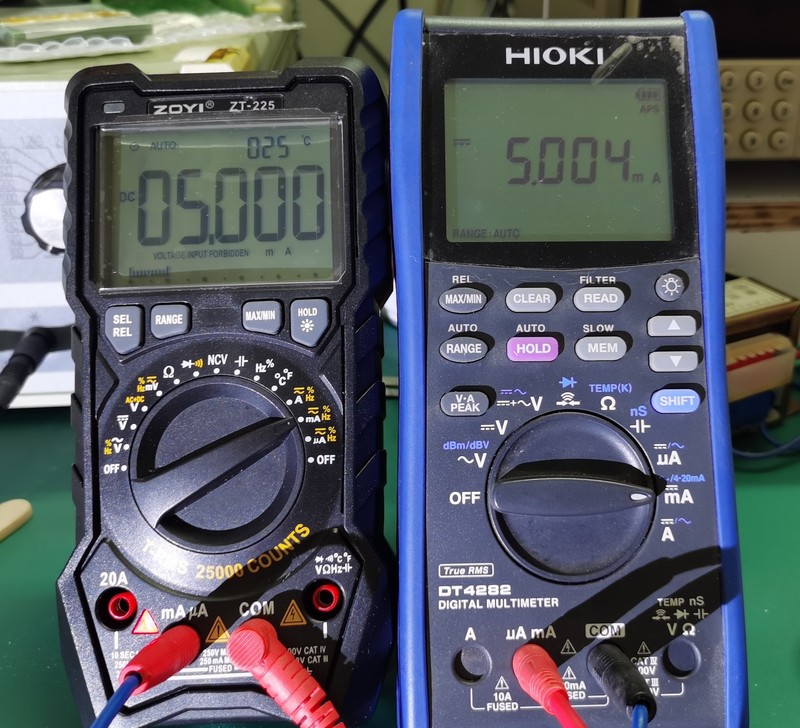

5mA 电流
(387.42 KB, 下载次数: 6)
(505.67 KB, 下载次数: 5)

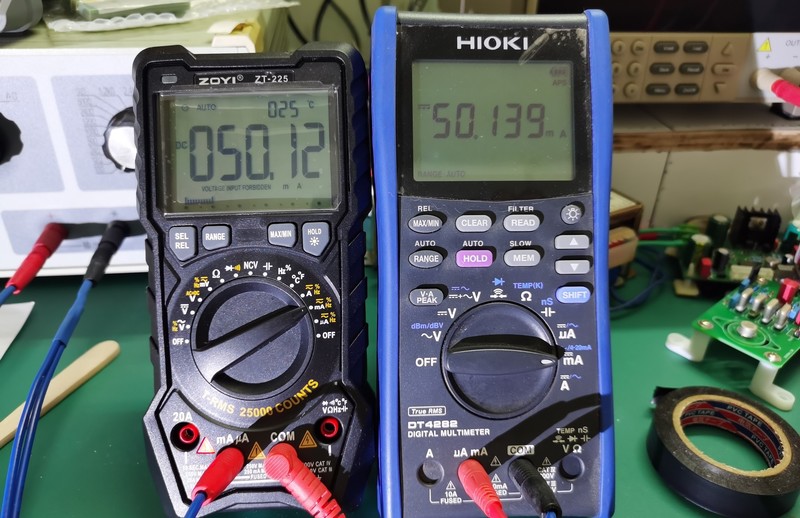

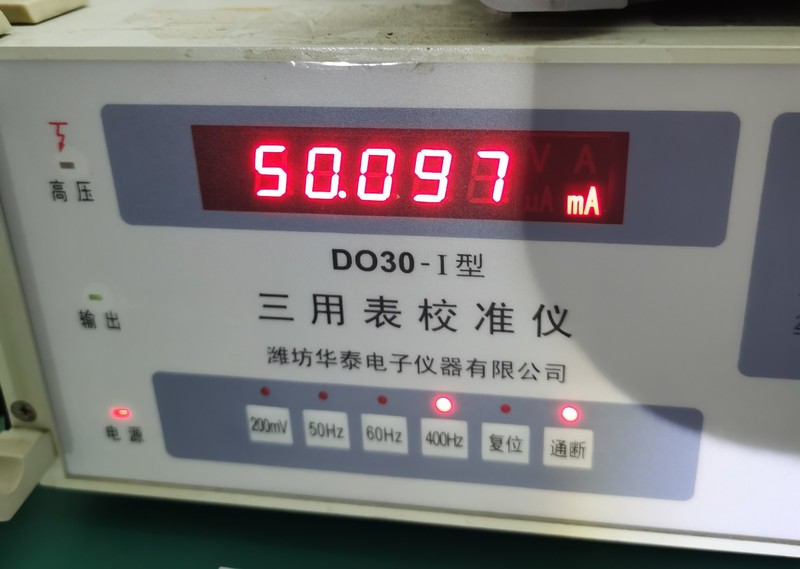

50mA 电流
(289.15 KB, 下载次数: 5)
(655.91 KB, 下载次数: 5)

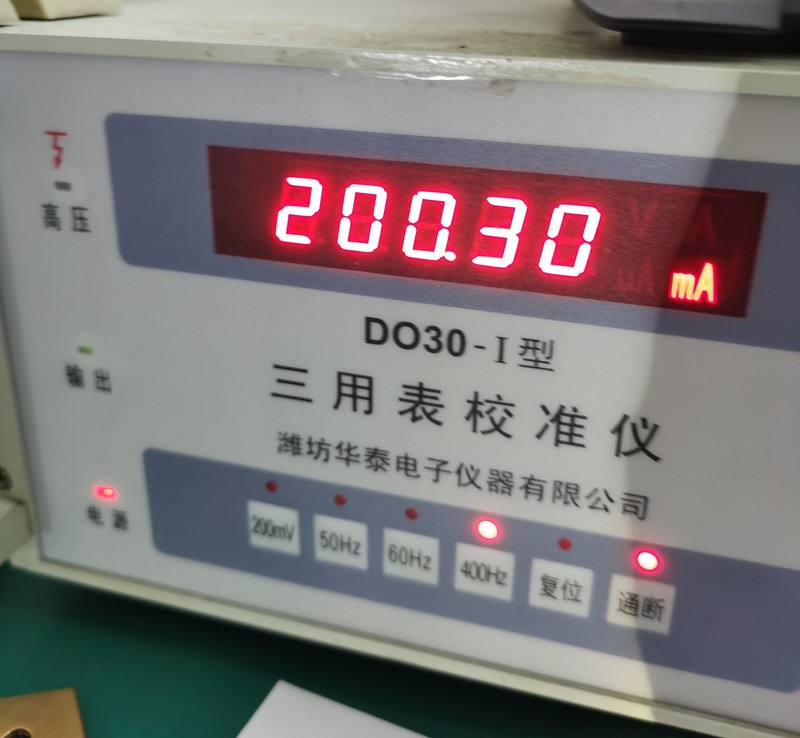

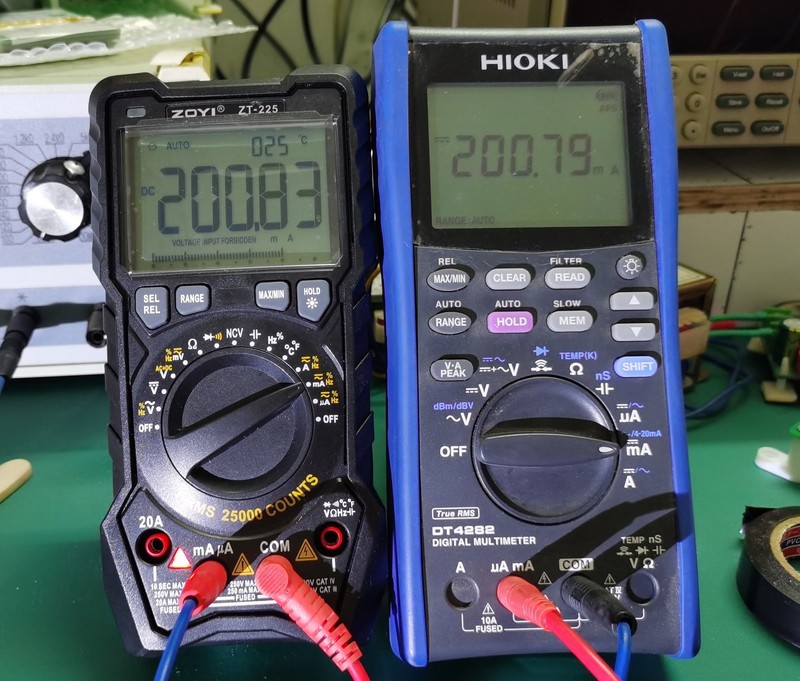

200mA 电流
(230.71 KB, 下载次数: 5)
(478.94 KB, 下载次数: 5)

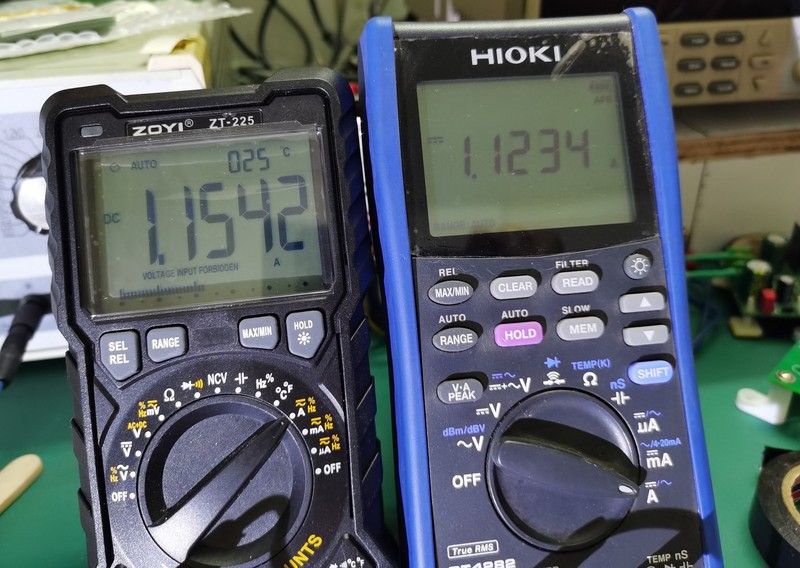

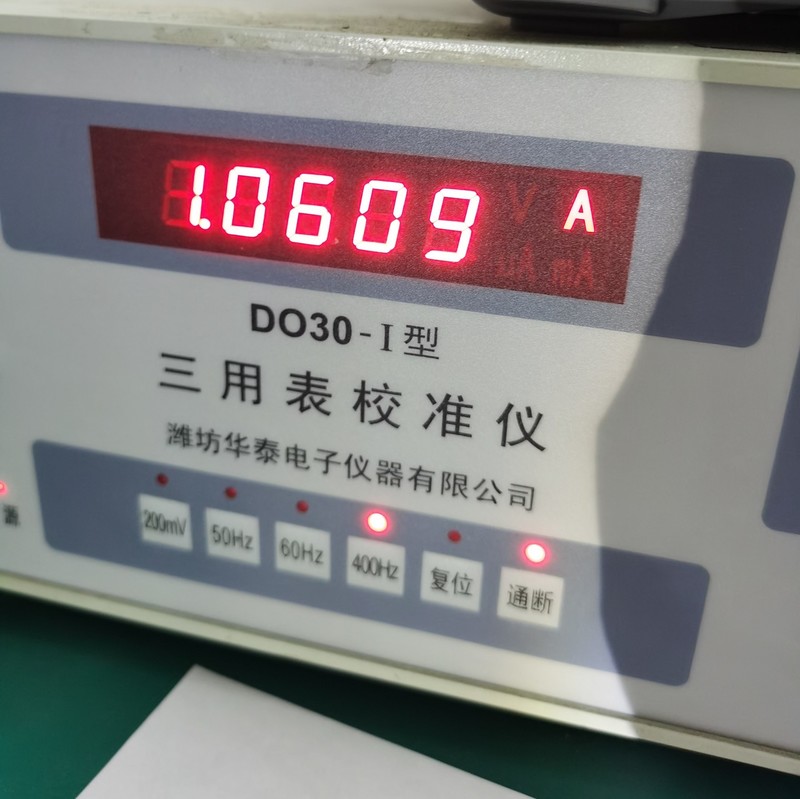

1A 电流
(261.01 KB, 下载次数: 5)
(558.43 KB, 下载次数: 5)
电容测量
电容参数
(190.26 KB, 下载次数: 5)
100P 电容
(305.82 KB, 下载次数: 5)

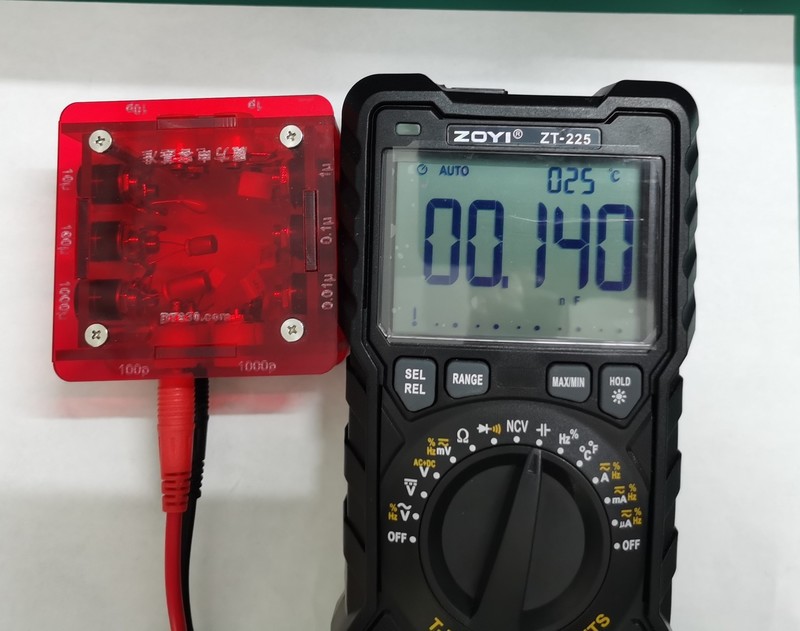

1000P 电容
(328.03 KB, 下载次数: 5)

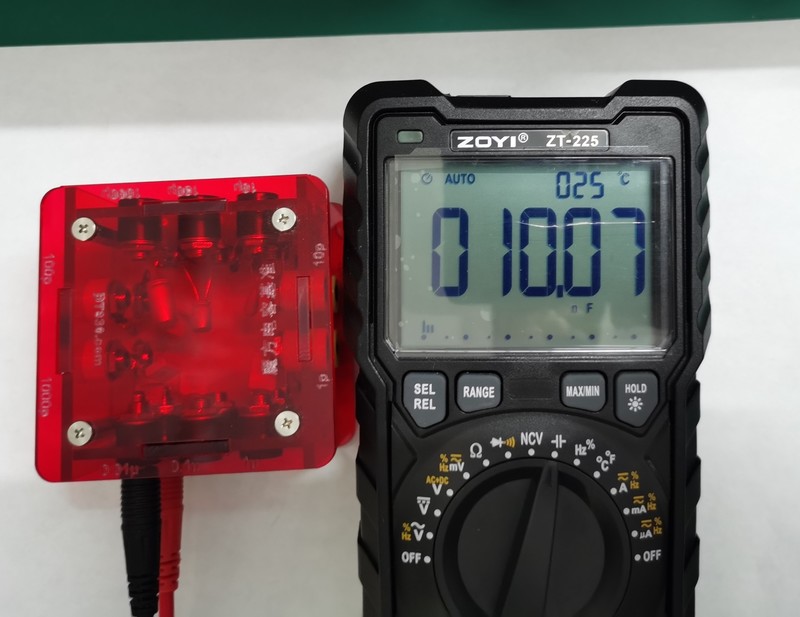

10nF 电容
(294.59 KB, 下载次数: 5)

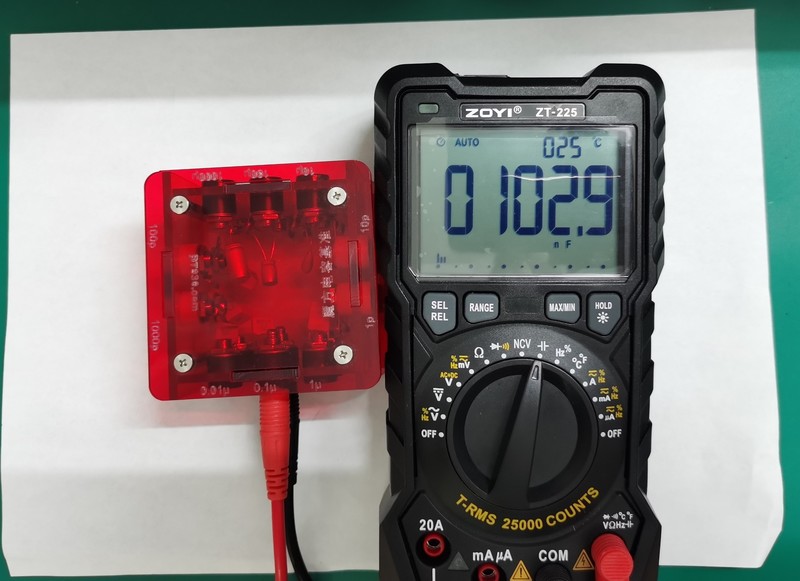

100nF 电容
(339.23 KB, 下载次数: 5)

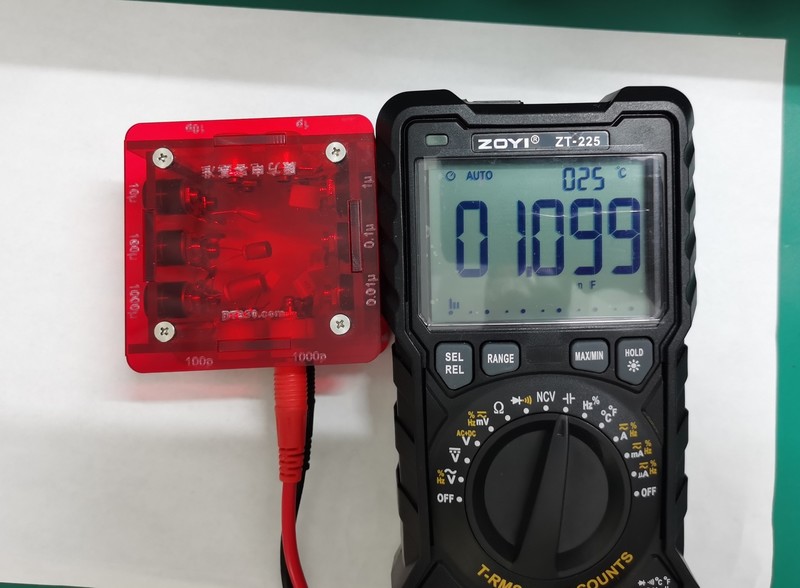

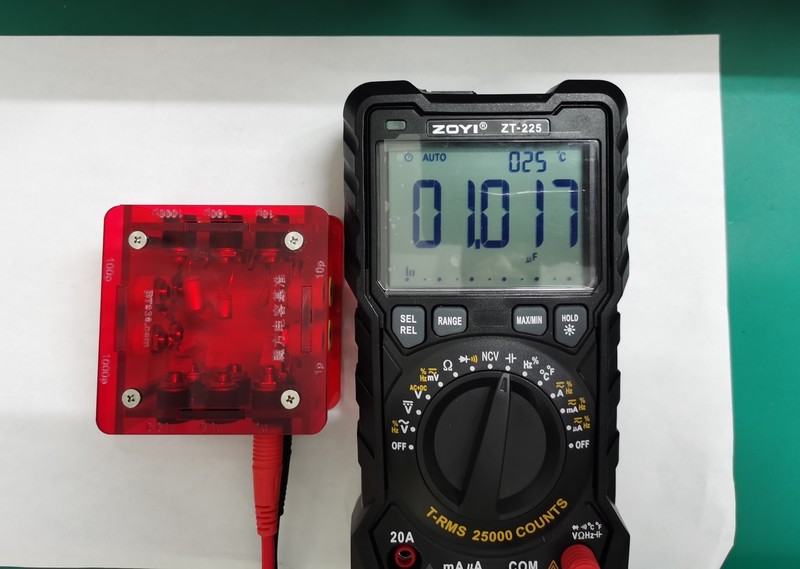

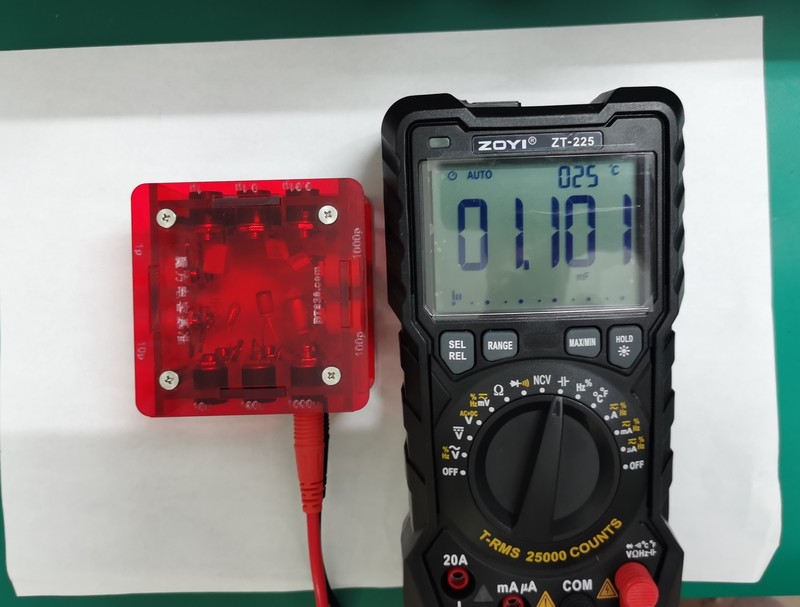

1uF 电容
(320.24 KB, 下载次数: 3)

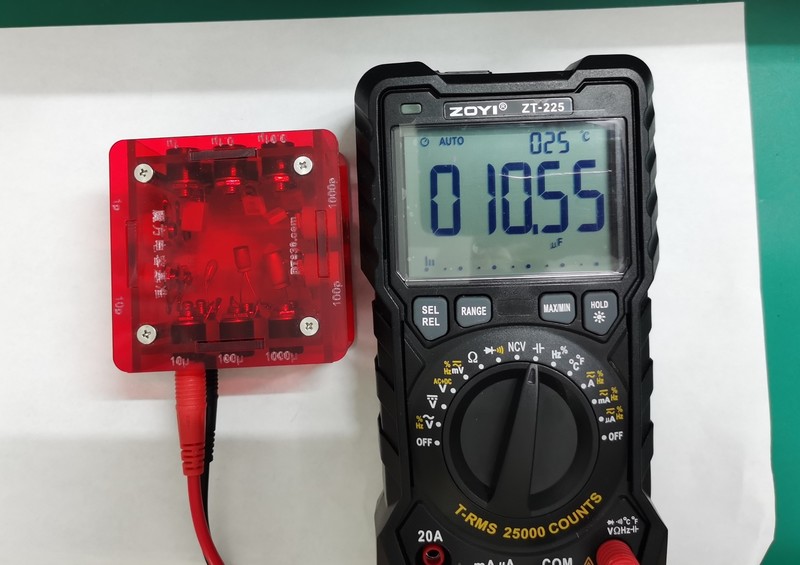

10uF 电容
(358.72 KB, 下载次数: 5)

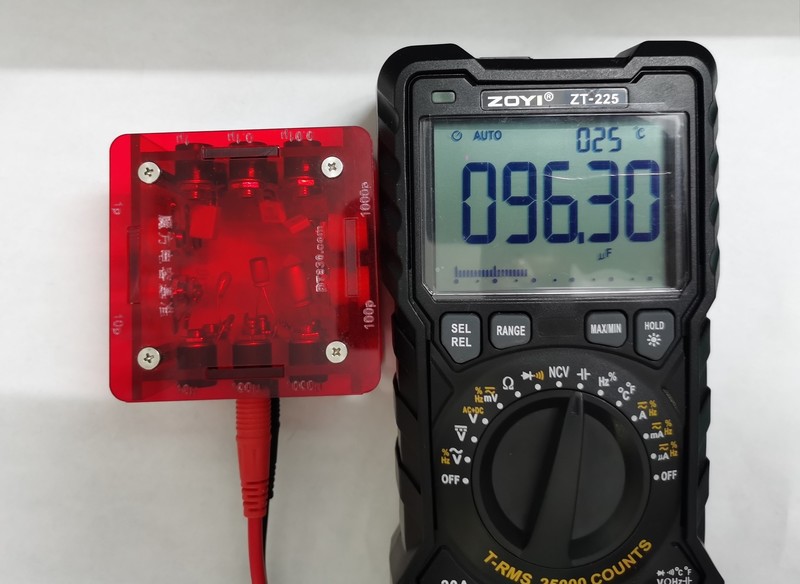

100uF 电容
(329.5 KB, 下载次数: 5)
1000uF 电容
(283.76 KB, 下载次数: 5)
电阻测量
电阻参数
(288.66 KB, 下载次数: 5)

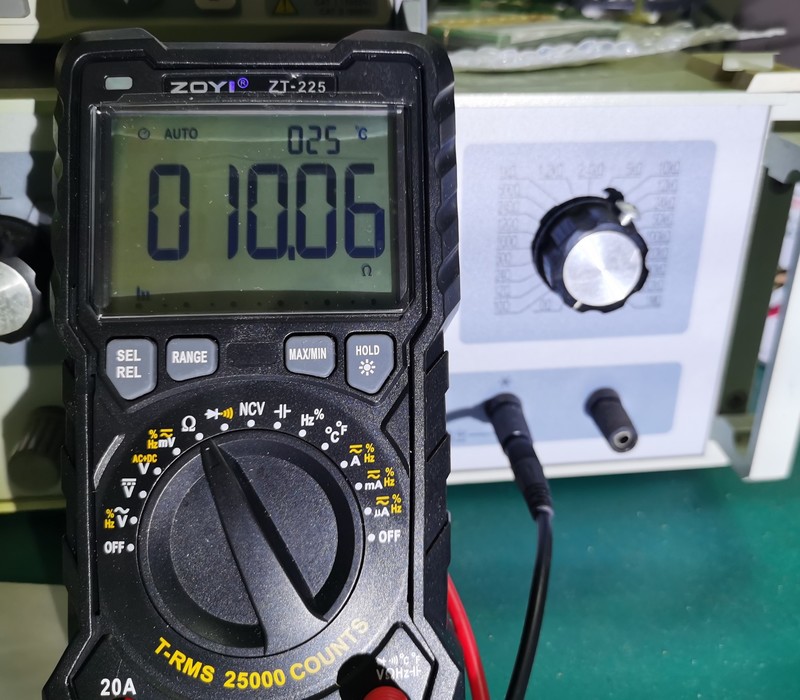

10R 电阻
(414.25 KB, 下载次数: 5)

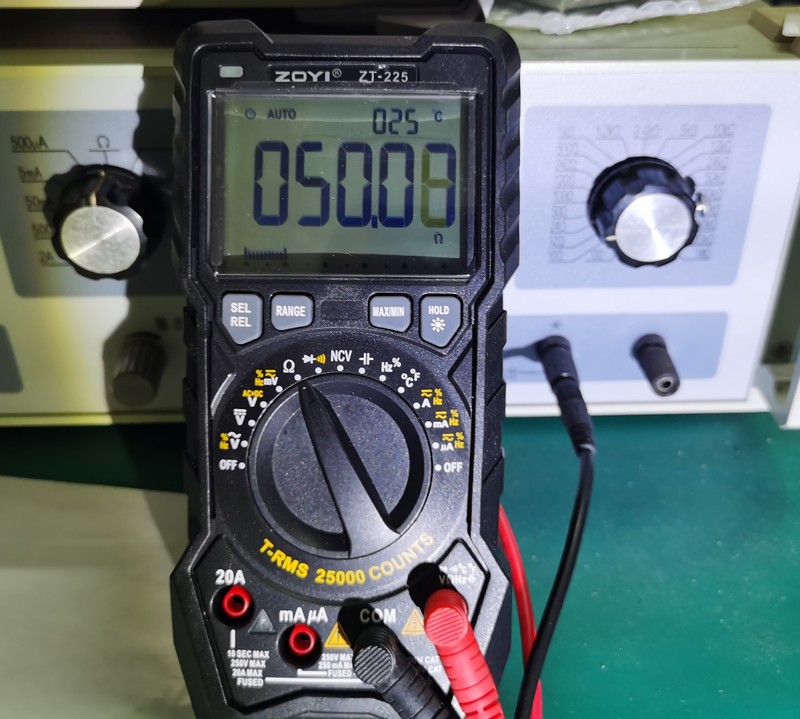

50R 电阻
(334.06 KB, 下载次数: 5)

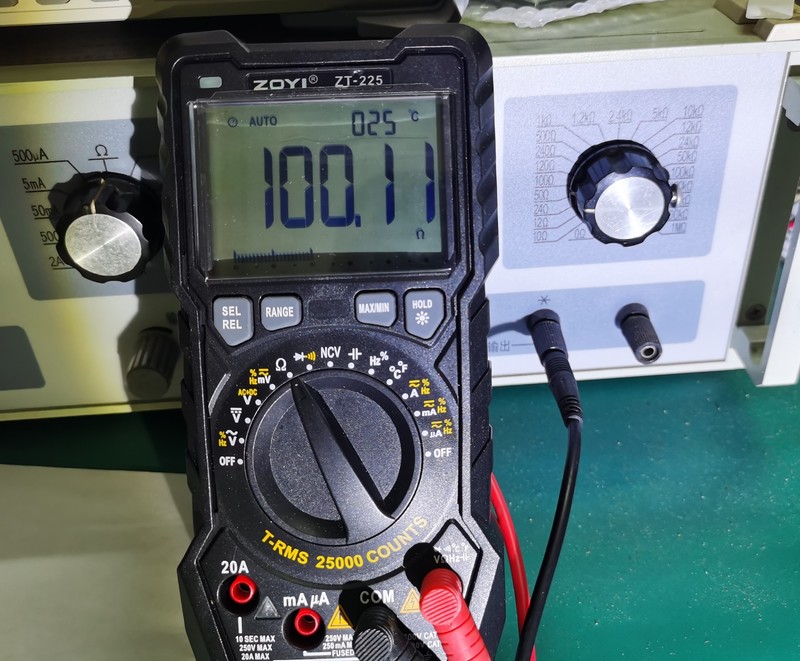

100R 电阻
(463.64 KB, 下载次数: 5)

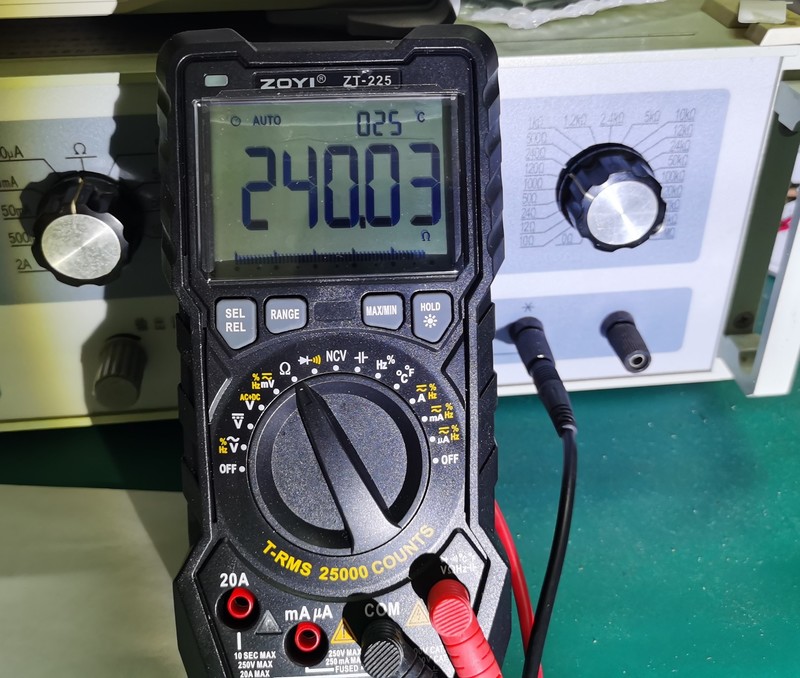

240R 电阻
(455.23 KB, 下载次数: 4)

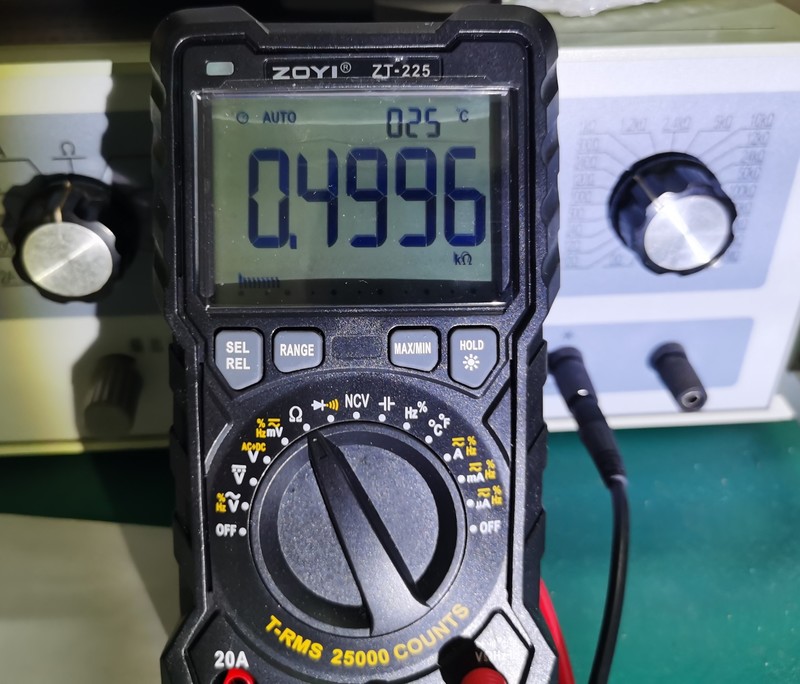

500R 电阻
(370.19 KB, 下载次数: 5)

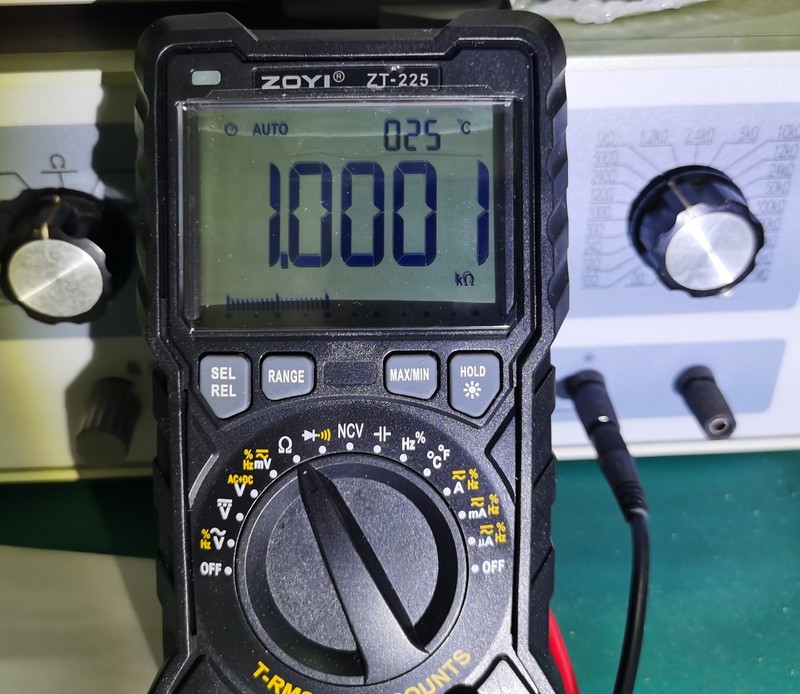

1K 电阻
(426.98 KB, 下载次数: 5)

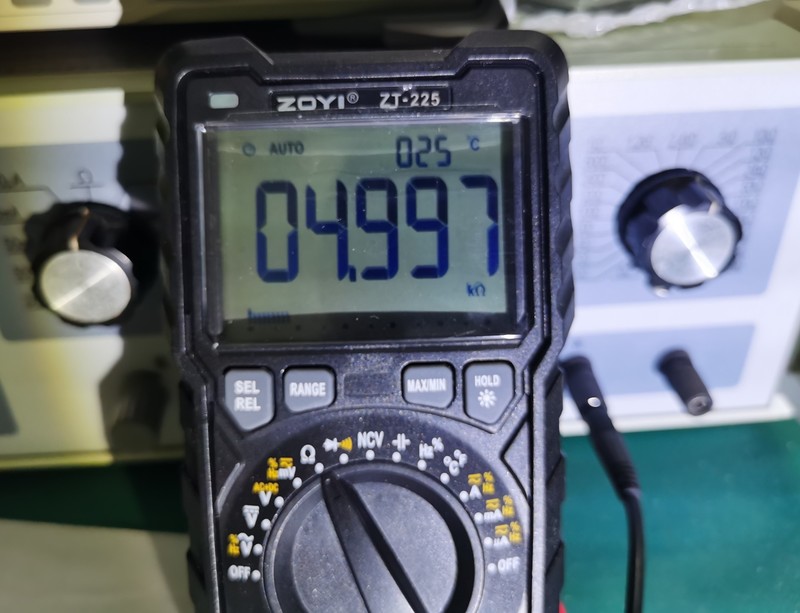

5K 电阻
(307.46 KB, 下载次数: 5)

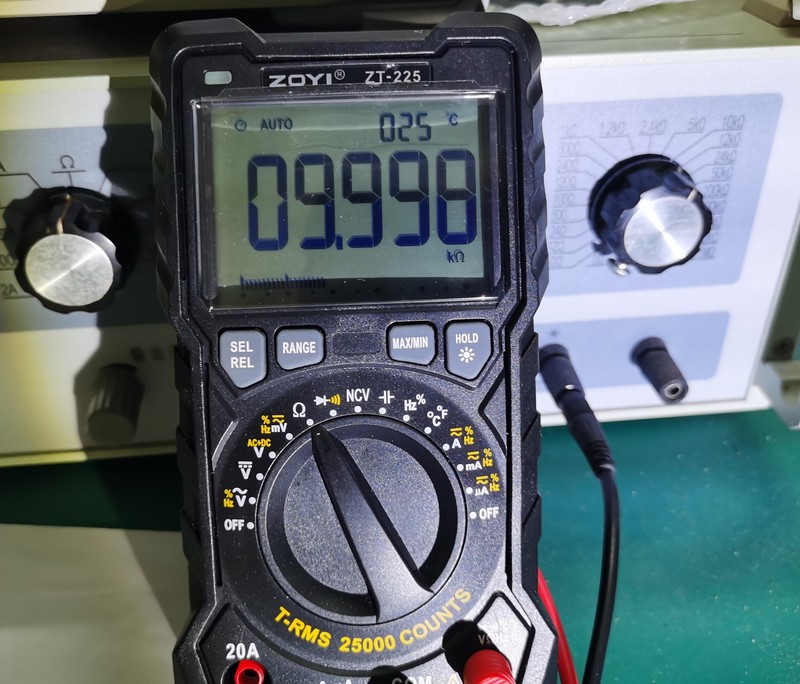

10K 电阻
(426.43 KB, 下载次数: 5)

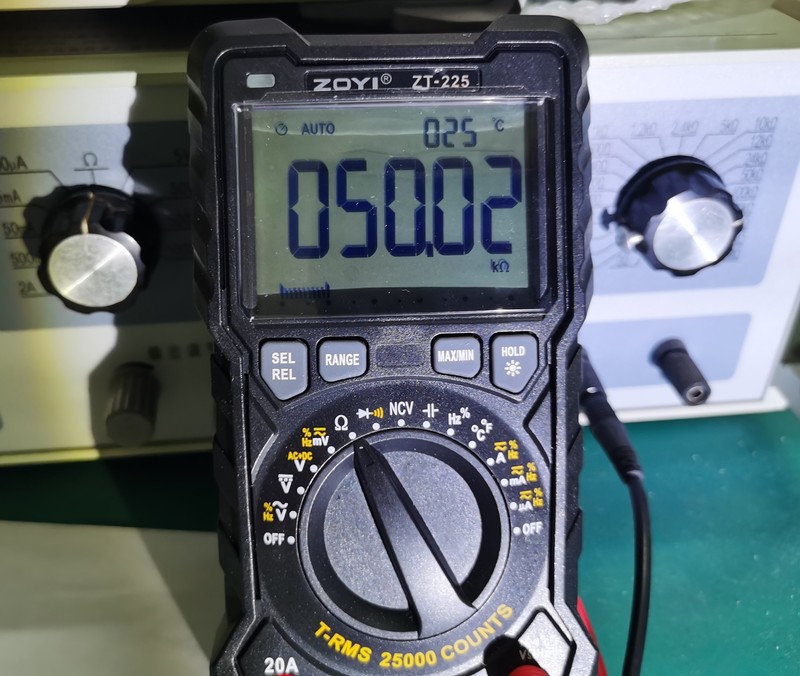

50K 电阻
(390.66 KB, 下载次数: 5)

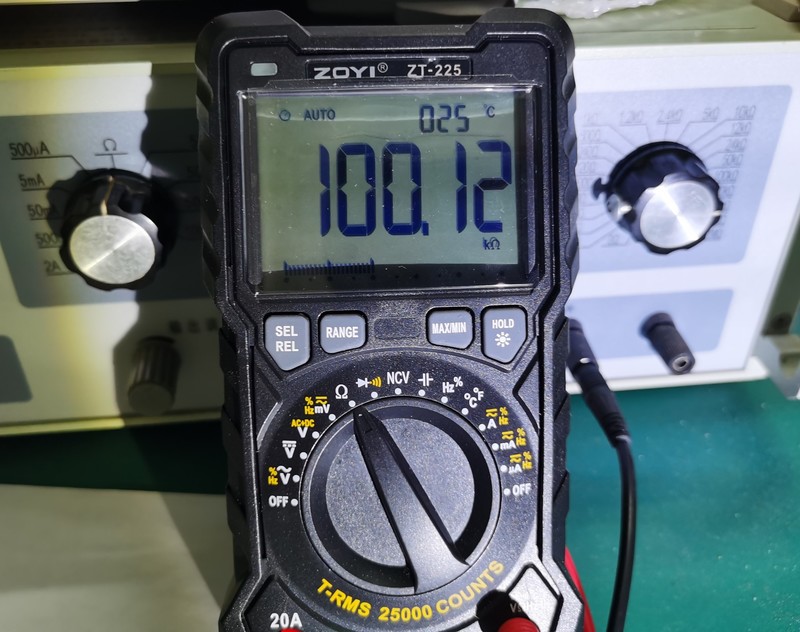

100K 电阻
(432.61 KB, 下载次数: 5)

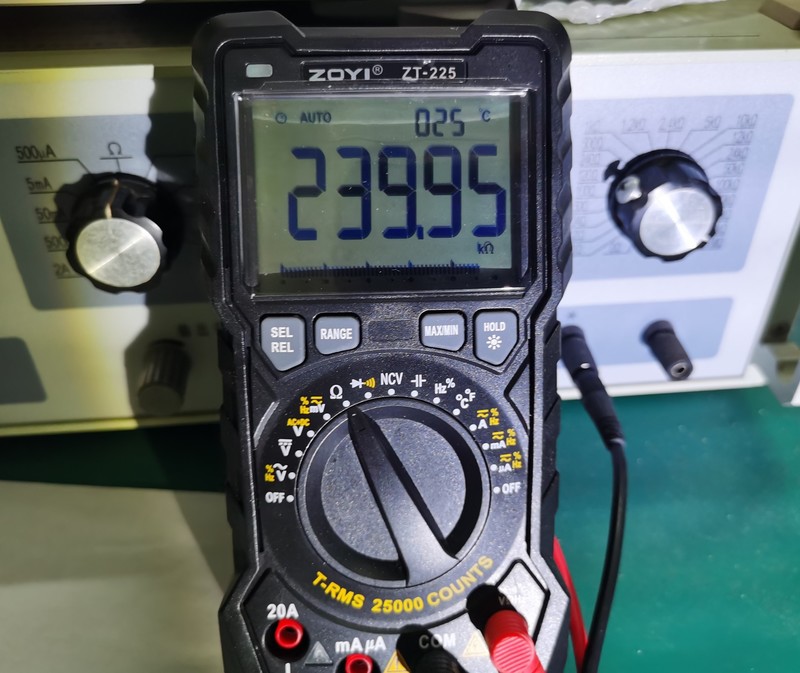

240K 电阻
(354.61 KB, 下载次数: 5)

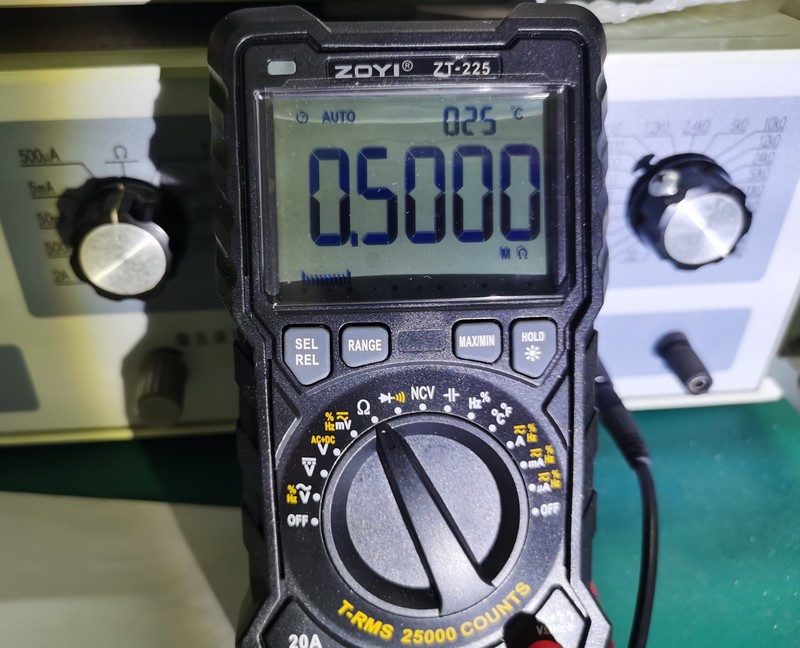

500K 电阻
(402.94 KB, 下载次数: 4)

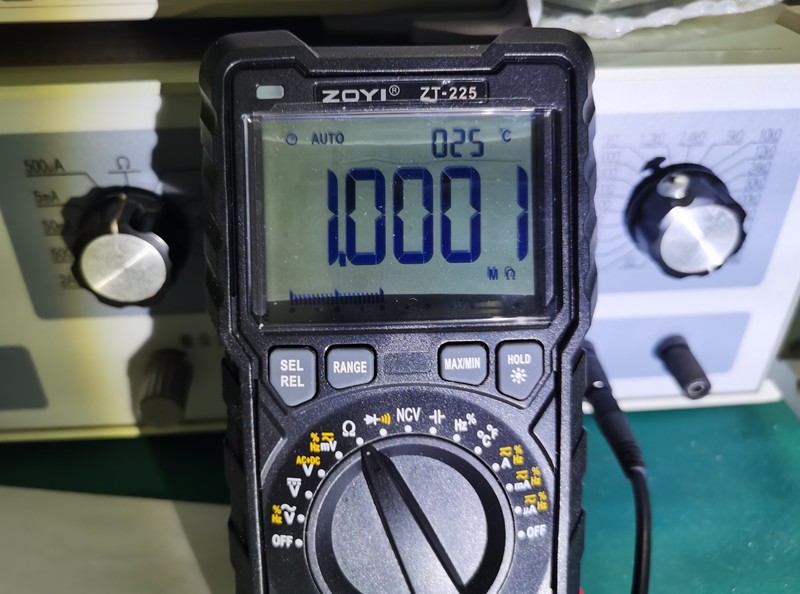

1M 电阻
(406.15 KB, 下载次数: 5)
频率测量

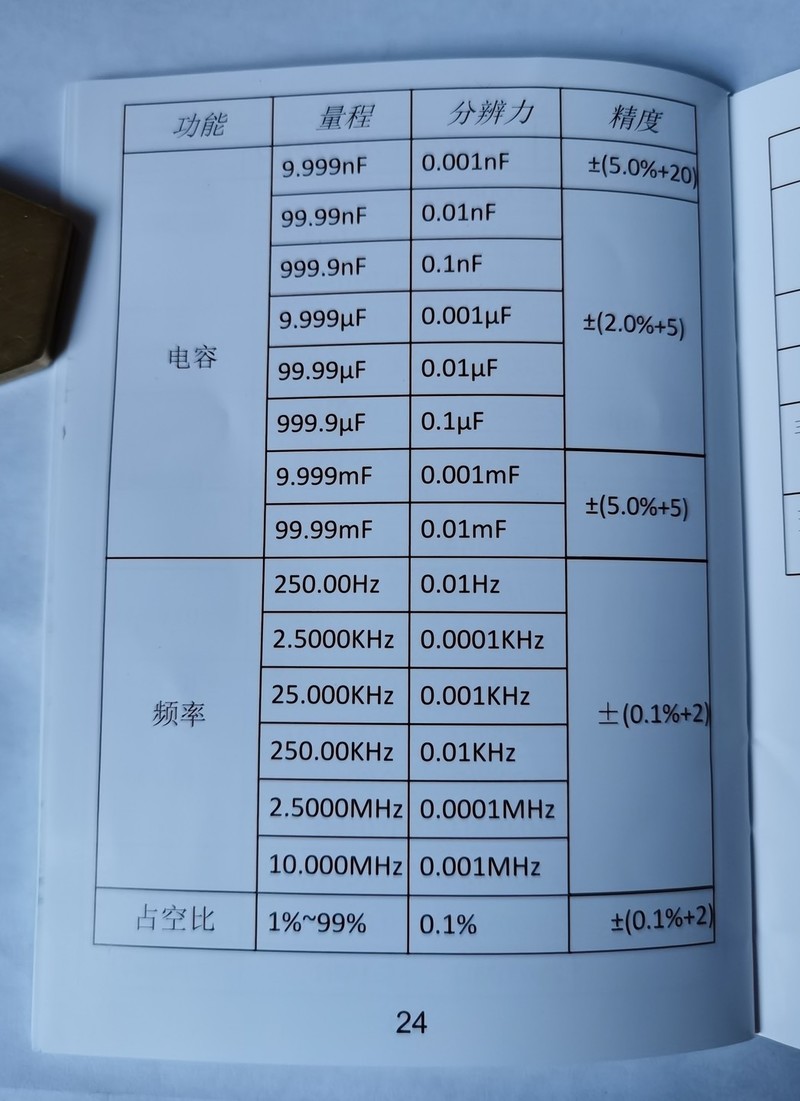

频率参数
(190.26 KB, 下载次数: 4)

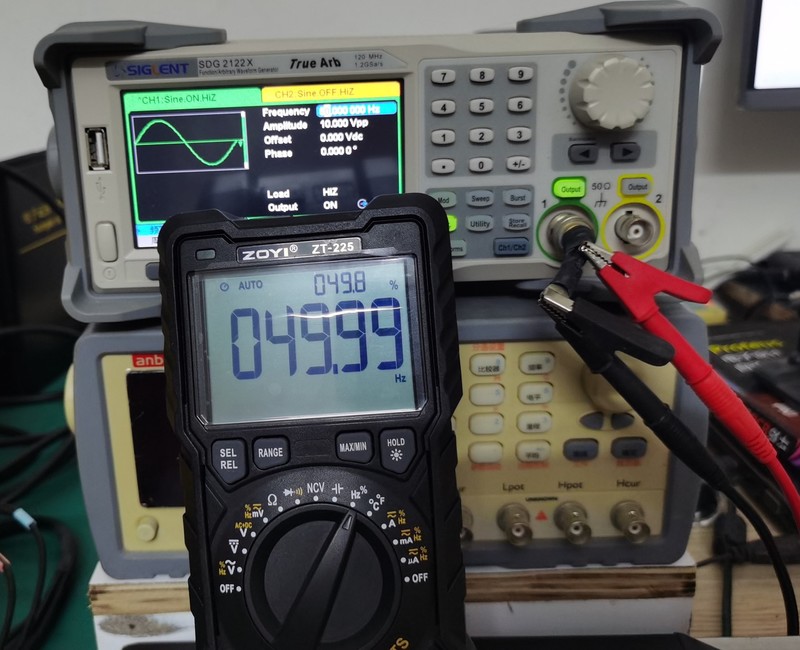

50Hz 频率
(383.18 KB, 下载次数: 5)

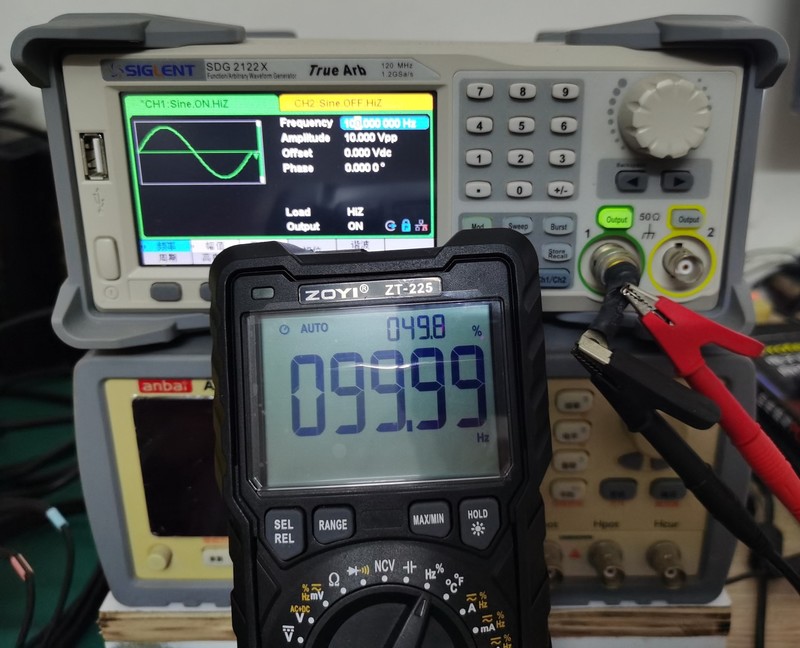

100Hz 频率
(375.76 KB, 下载次数: 4)

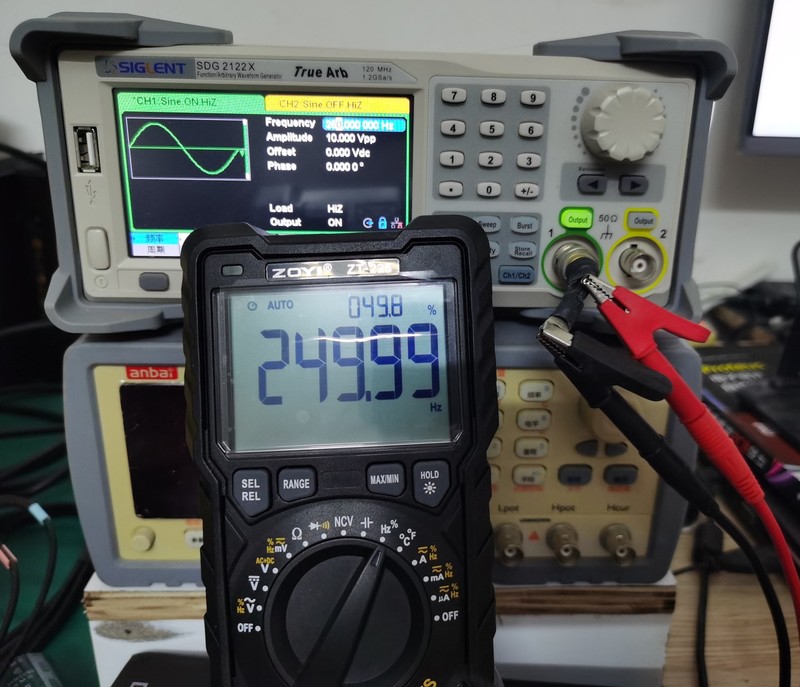

250Hz 频率
(375.05 KB, 下载次数: 5)

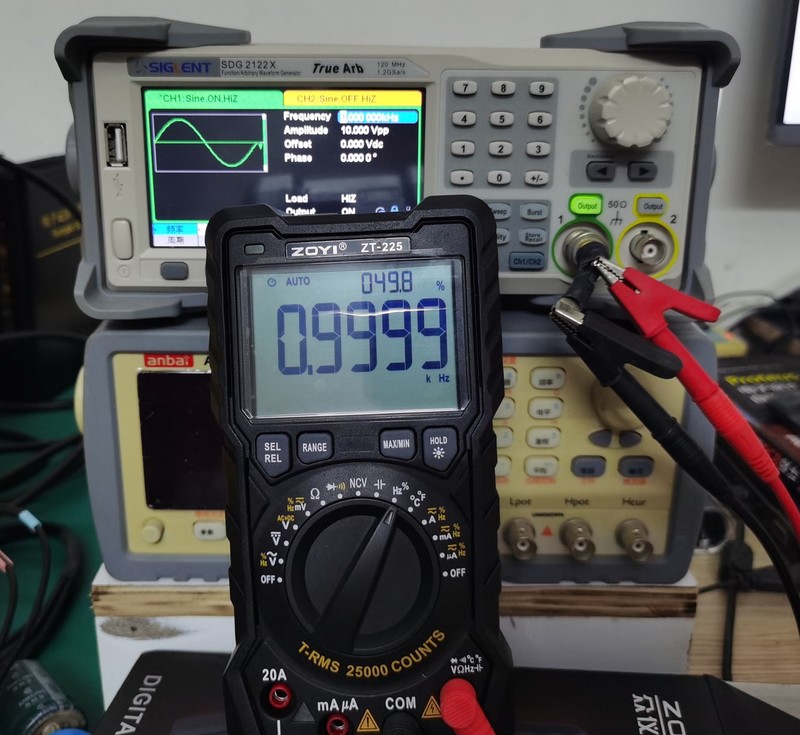

1KHz 频率
(355.2 KB, 下载次数: 5)

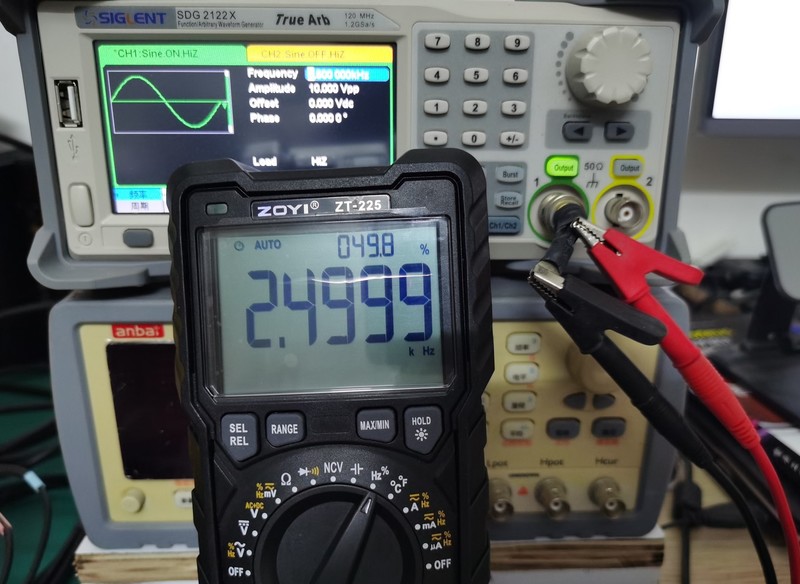

2.5KHz 频率
(407.43 KB, 下载次数: 5)

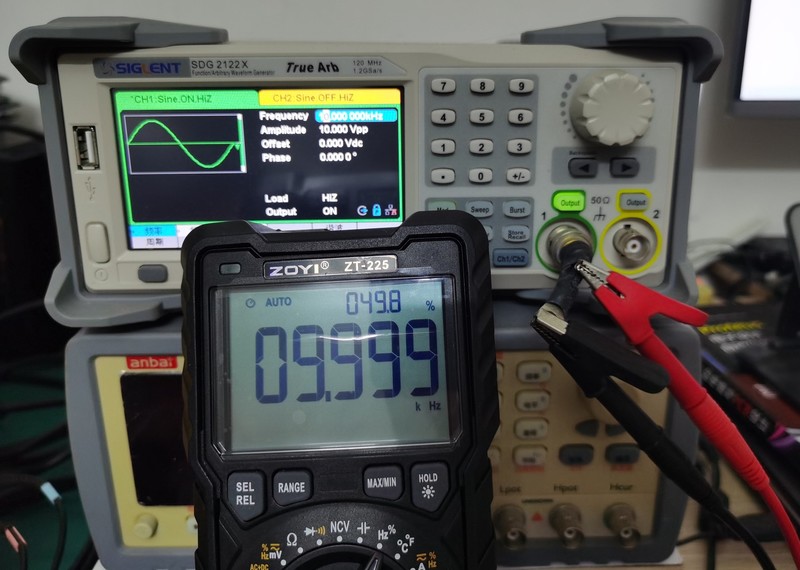

10KHz 频率
(414.19 KB, 下载次数: 5)

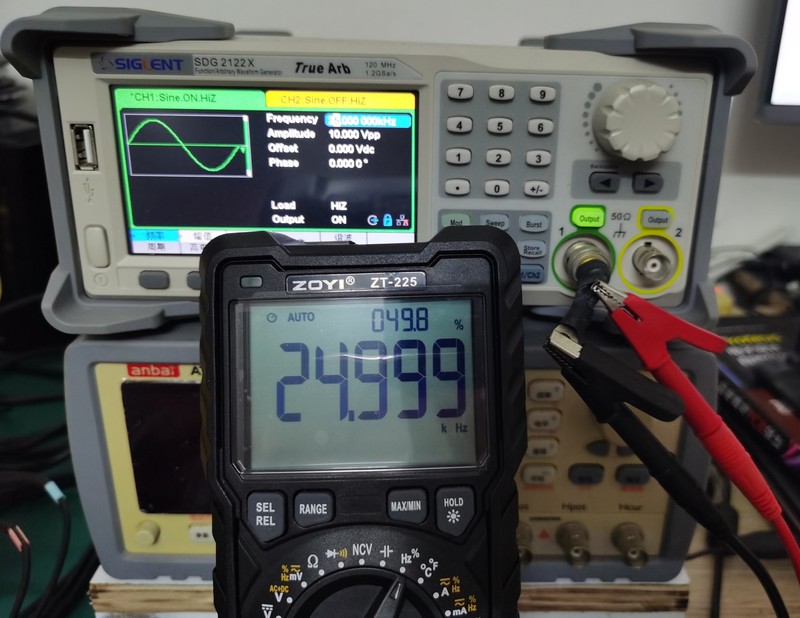

25KHz 频率
(382.48 KB, 下载次数: 4)

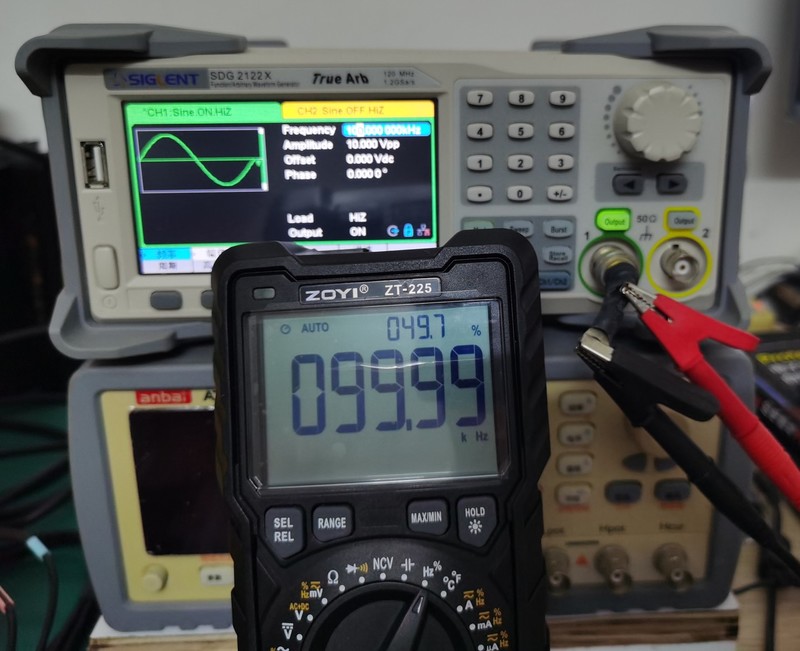

100KHz 频率
(339.6 KB, 下载次数: 4)

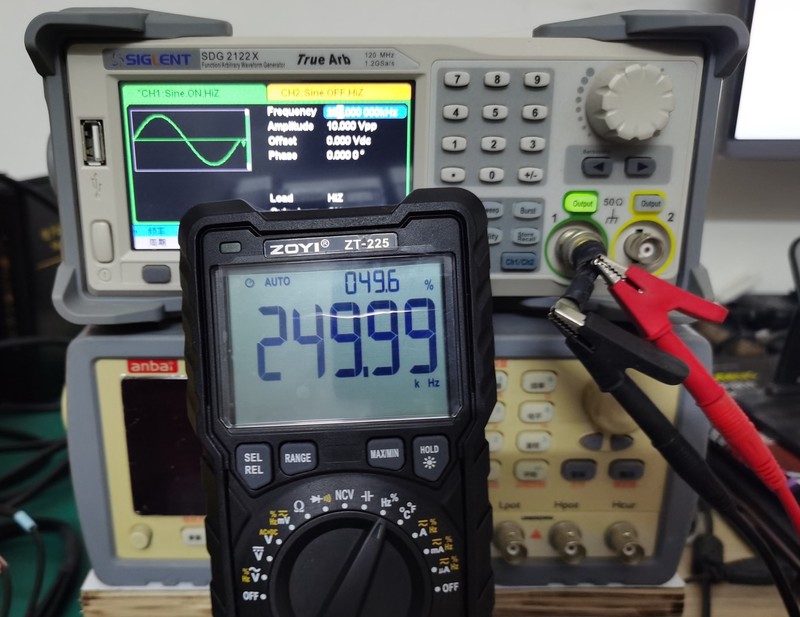

250KHz 频率
(366.89 KB, 下载次数: 4)

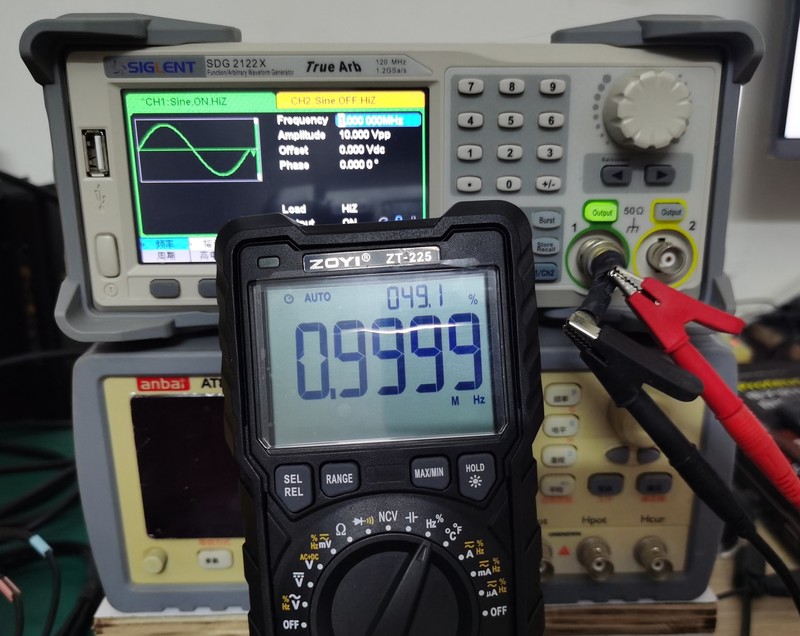

1MHz 频率
(392.41 KB, 下载次数: 4)

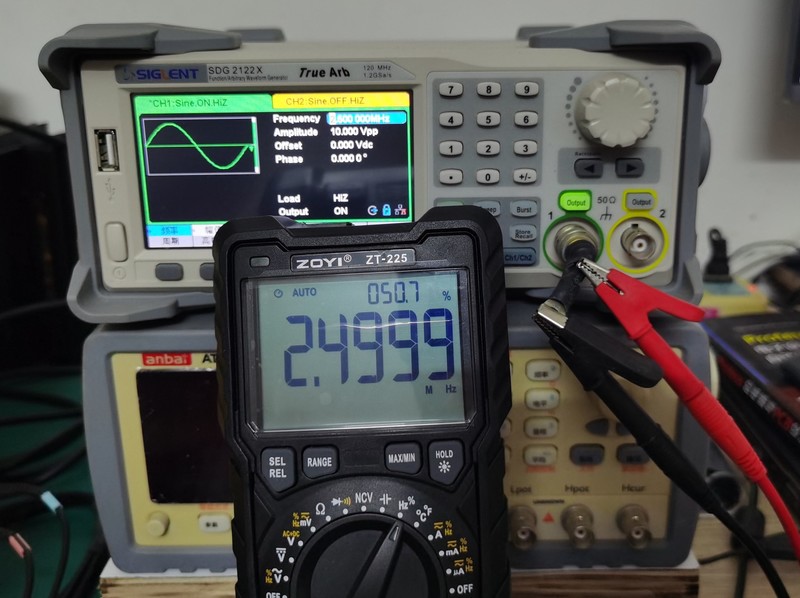

2.5MHz 频率
(396.45 KB, 下载次数: 5)

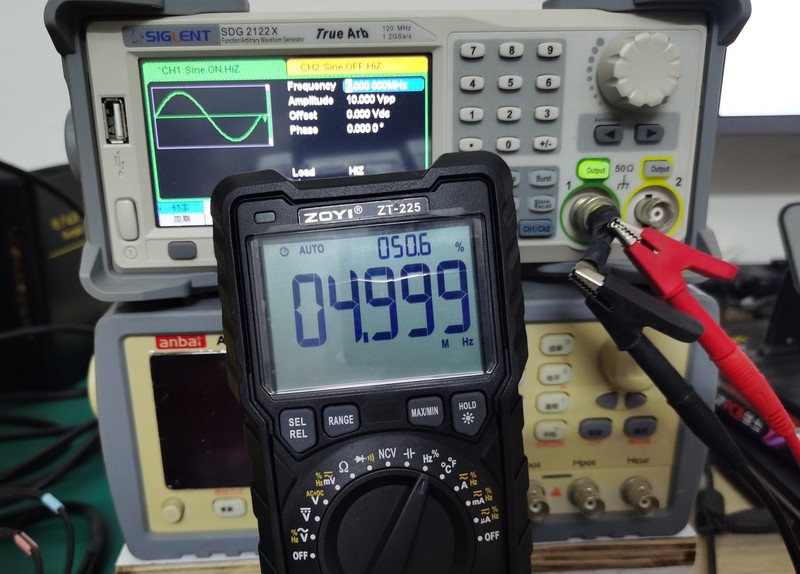

5MHz 频率
(425.66 KB, 下载次数: 5)

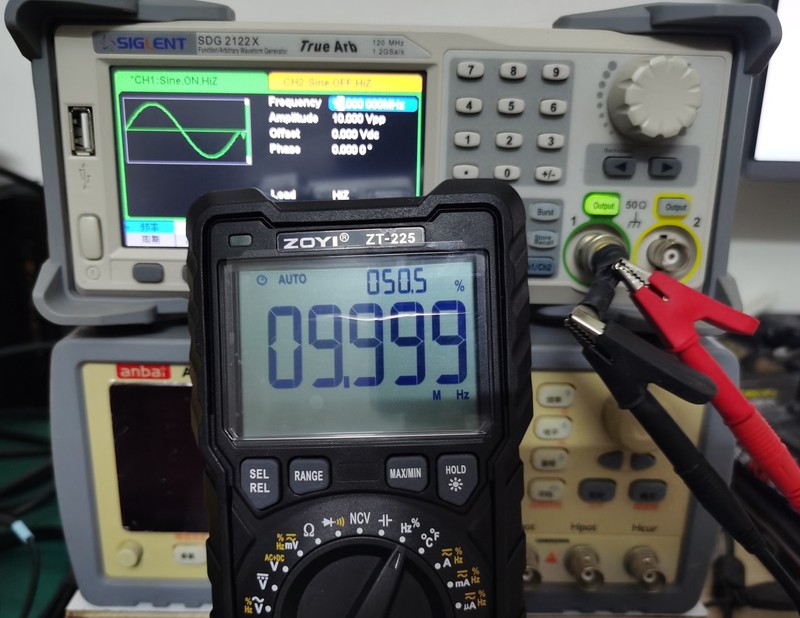

10MHz 频率
(371.35 KB, 下载次数: 5)
|
|
