本帖最后由 snowrose2000 于 2022-10-17 22:38 编辑
昨天刚到手的ZT225 简单的试玩了一下。

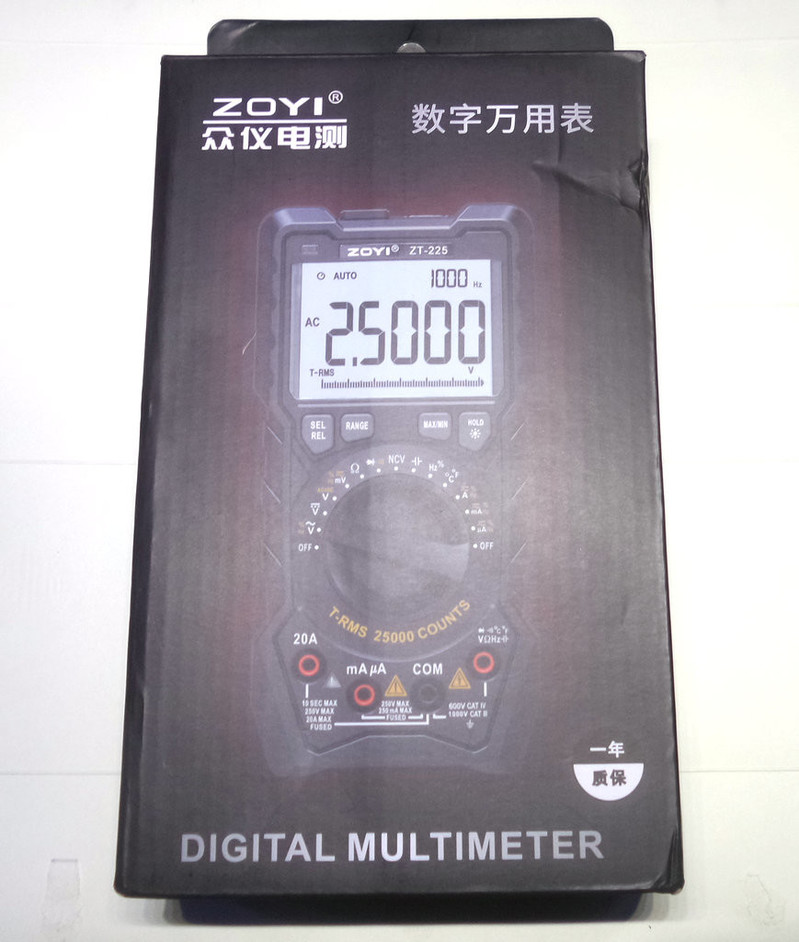

包装风格万年不变。
(126.32 KB, 下载次数: 4)
三证齐全。
(170.97 KB, 下载次数: 4)

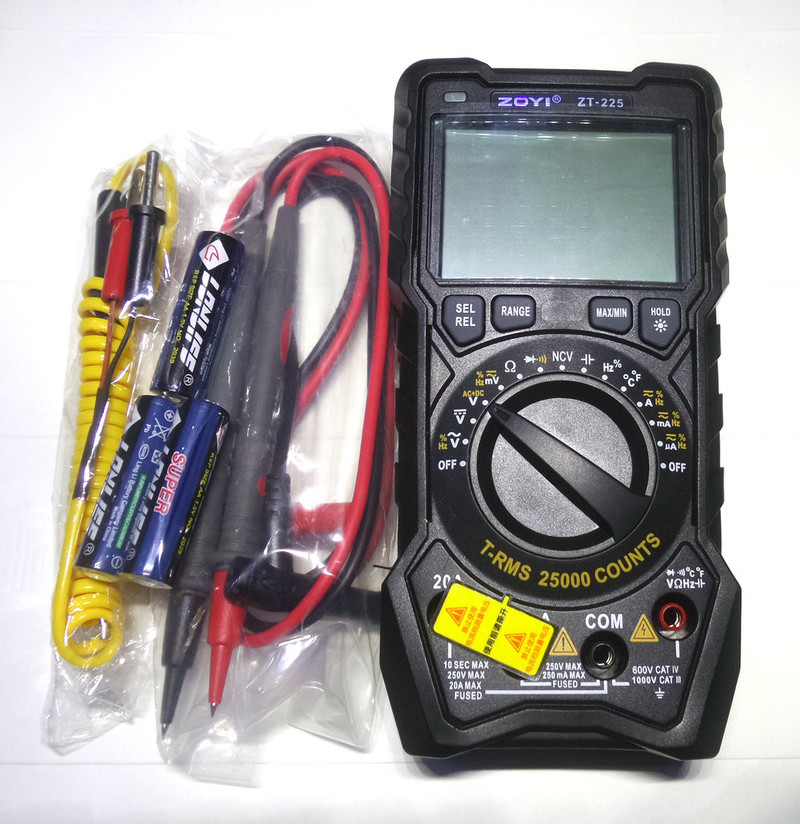

温度探头，表笔，电池，表。
记得以前众仪都是给碱性电池的。然后不知道啥时候全部换成碳性电池了。
开始以为是贵的表就送碱性电池，便宜的表就送碳性电池。
直到前几天整理万用表的时候才发现，碱性电池的漏液了 好在只是牺牲了电池触片。。。
(240.67 KB, 下载次数: 4)

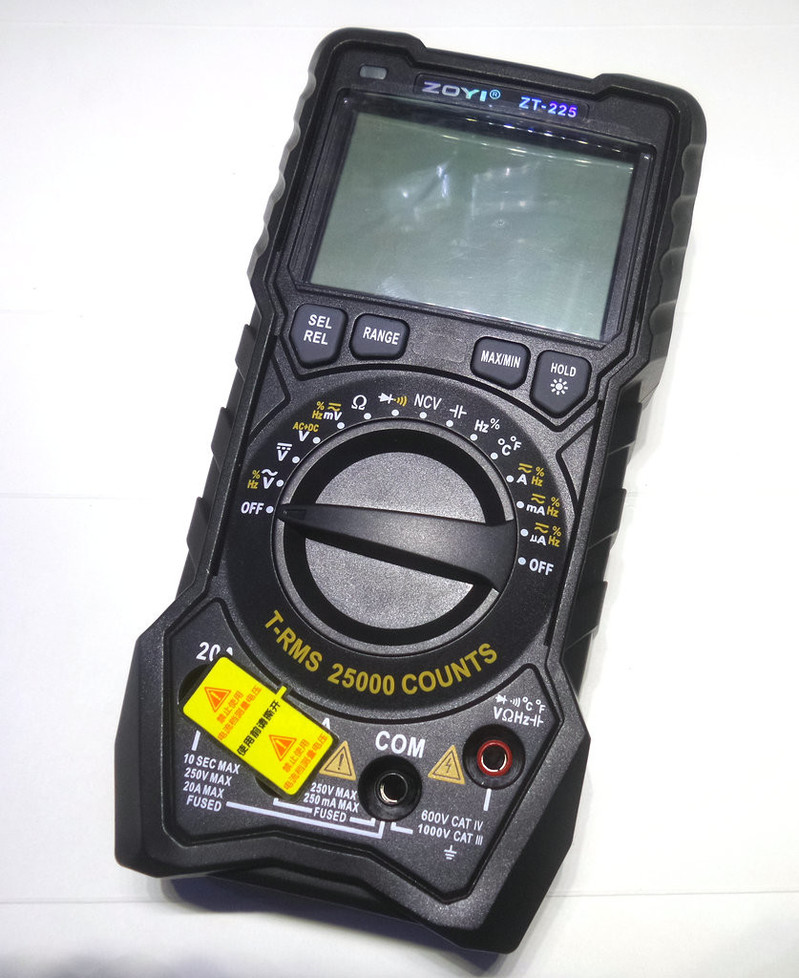

外形和之前的ZT980一模一样。只是配色不一样了。
(165.26 KB, 下载次数: 4)

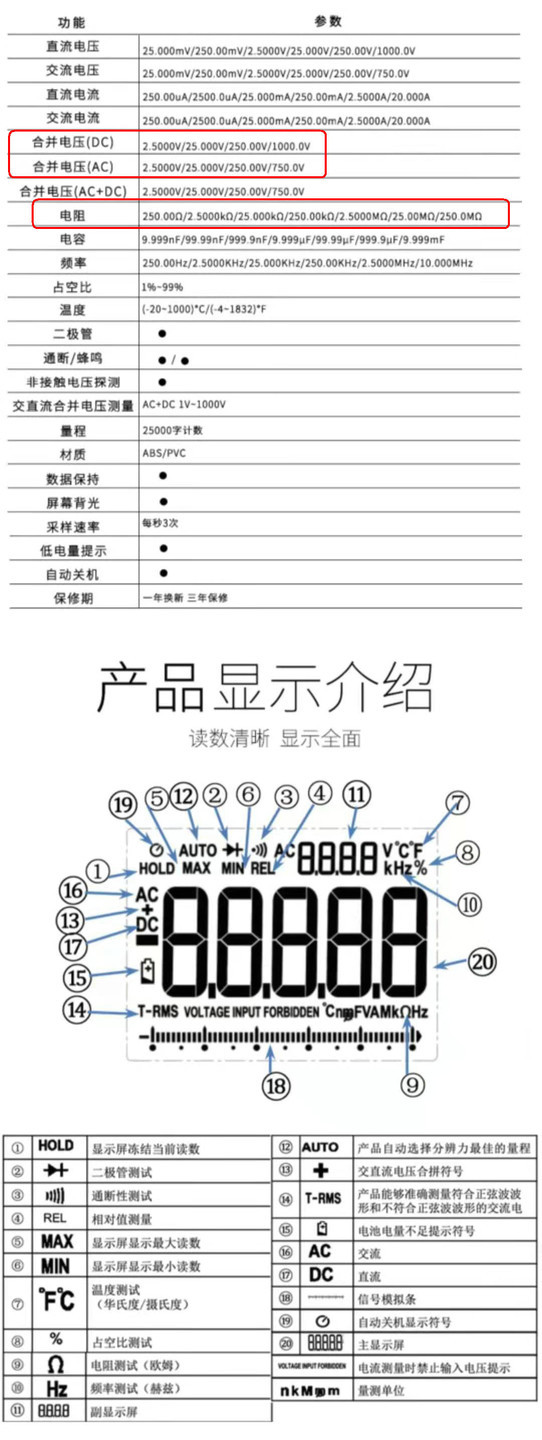

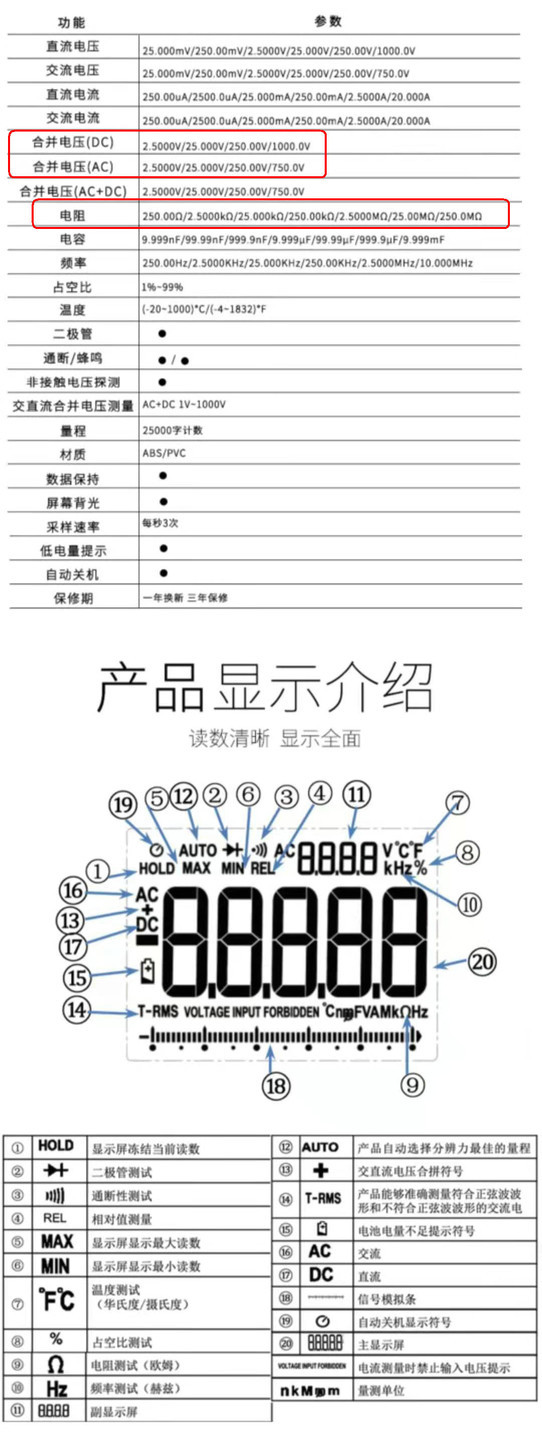

官方参数。
(166.68 KB, 下载次数: 4)
已经无力吐槽的正负极弹片。。。
(166.61 KB, 下载次数: 4)

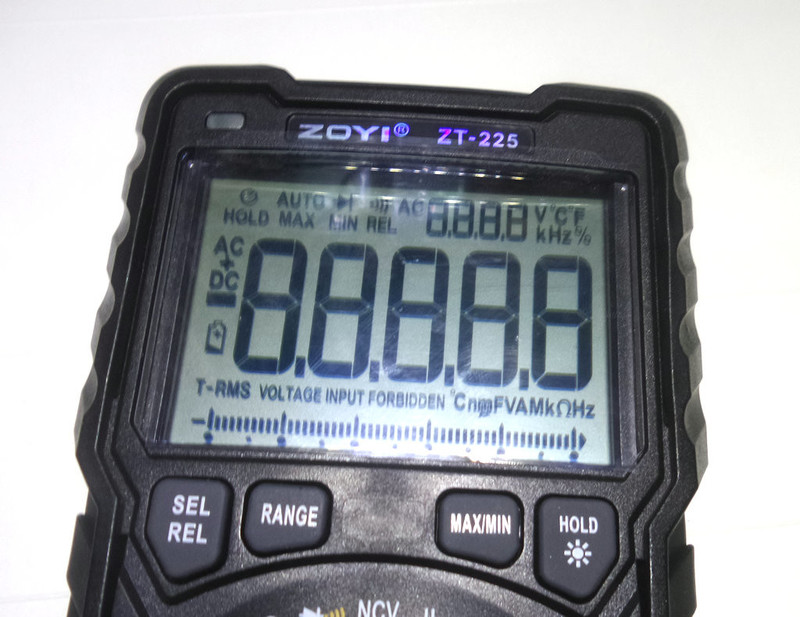

开机满显。
(149.85 KB, 下载次数: 4)

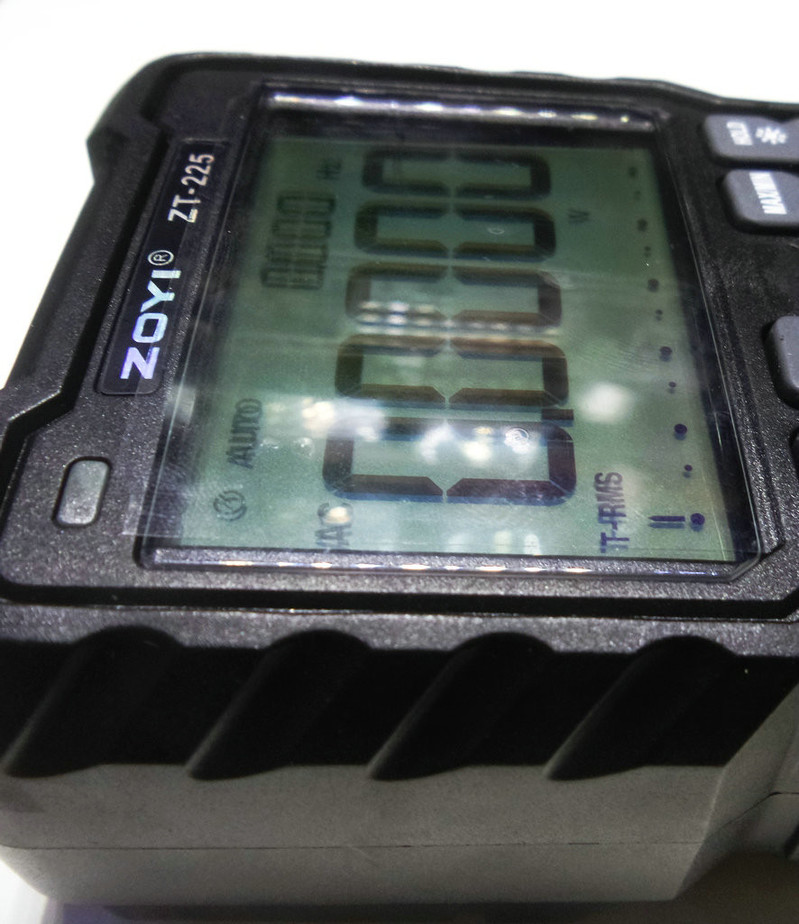

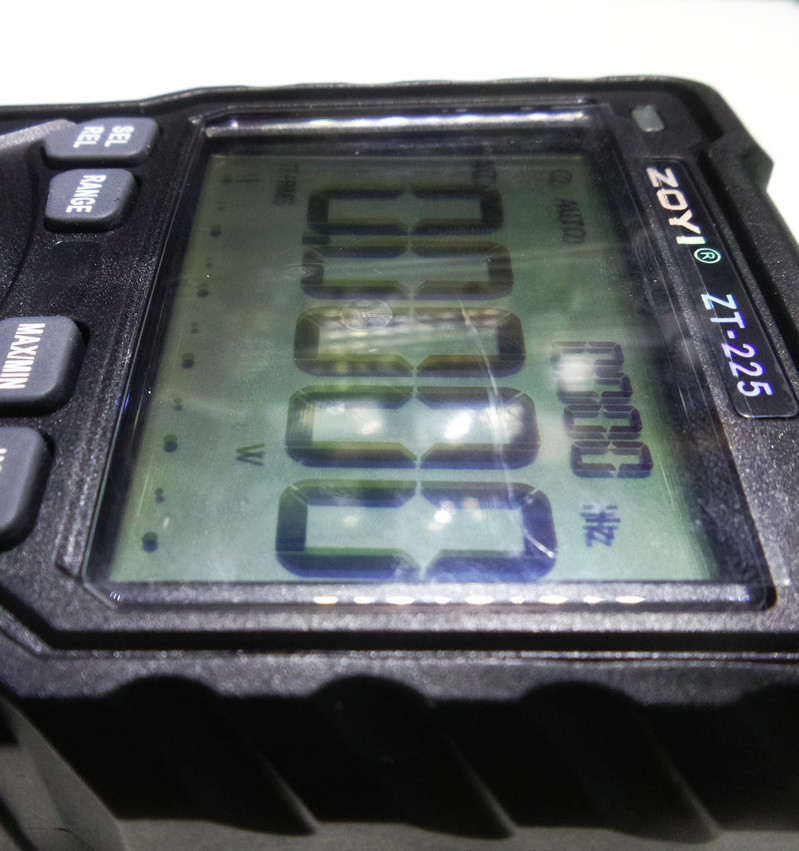

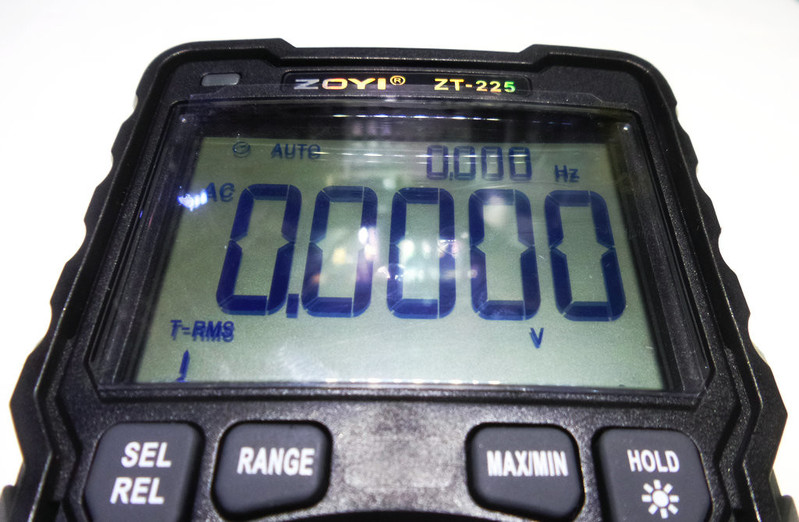

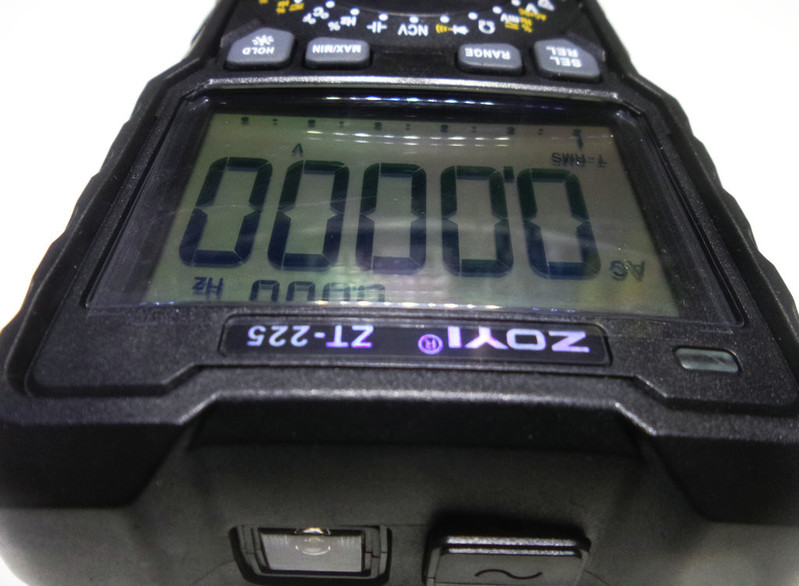

液晶屏的可视角度问题终于解决了！
(143.09 KB, 下载次数: 4)
(181.38 KB, 下载次数: 4)
(130.9 KB, 下载次数: 4)
显示效果比起之前的表简直不要太好！
(162.2 KB, 下载次数: 4)

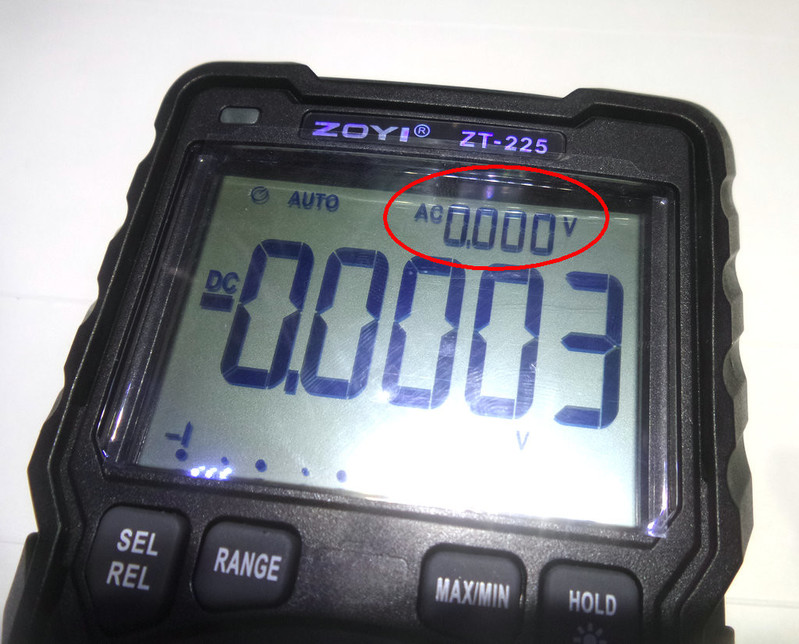

AC+DC合并测量。
(170.15 KB, 下载次数: 4)

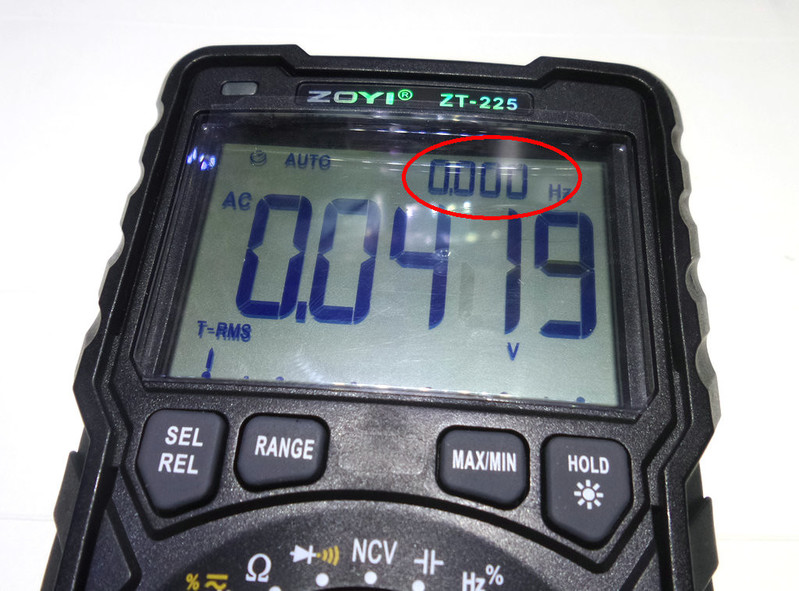

交流电压档这个位置显示频率。频率档显示占空比。
(168.46 KB, 下载次数: 4)

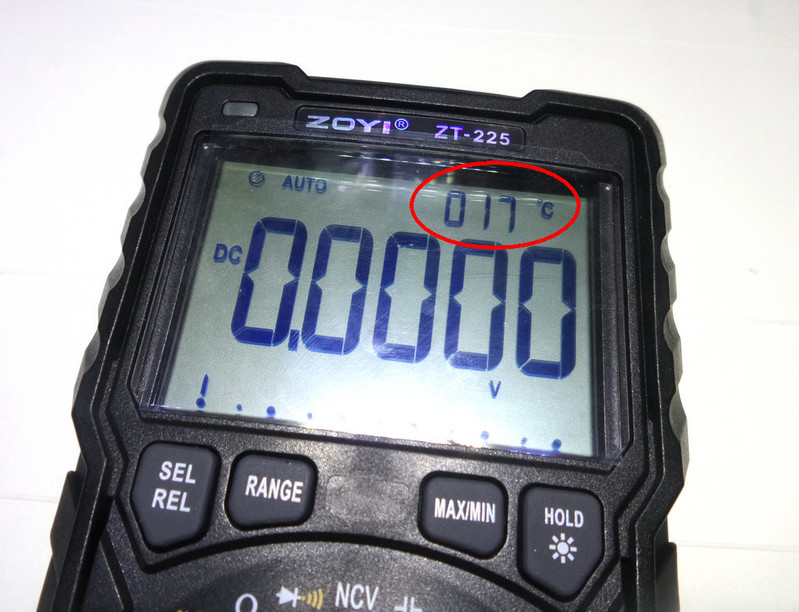

其他档位基本都是显示温度。
(167.23 KB, 下载次数: 3)

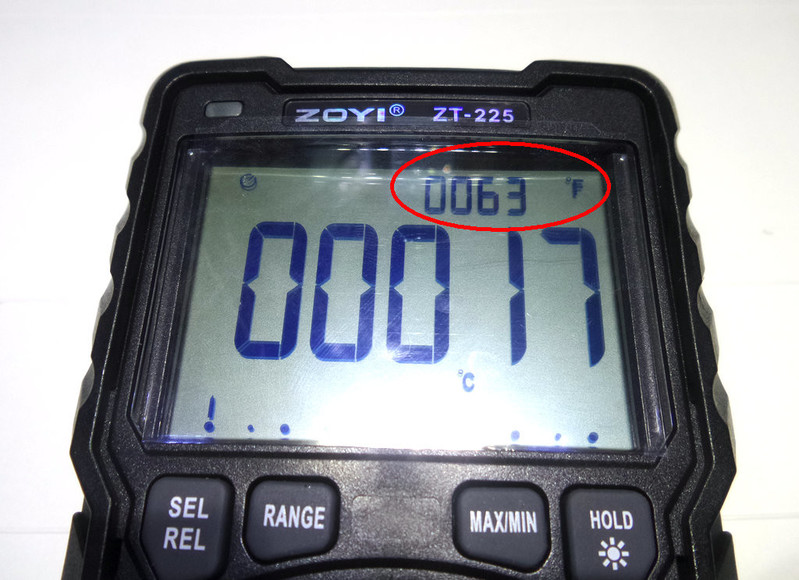

温度档显示华氏温度。
(163.02 KB, 下载次数: 4)

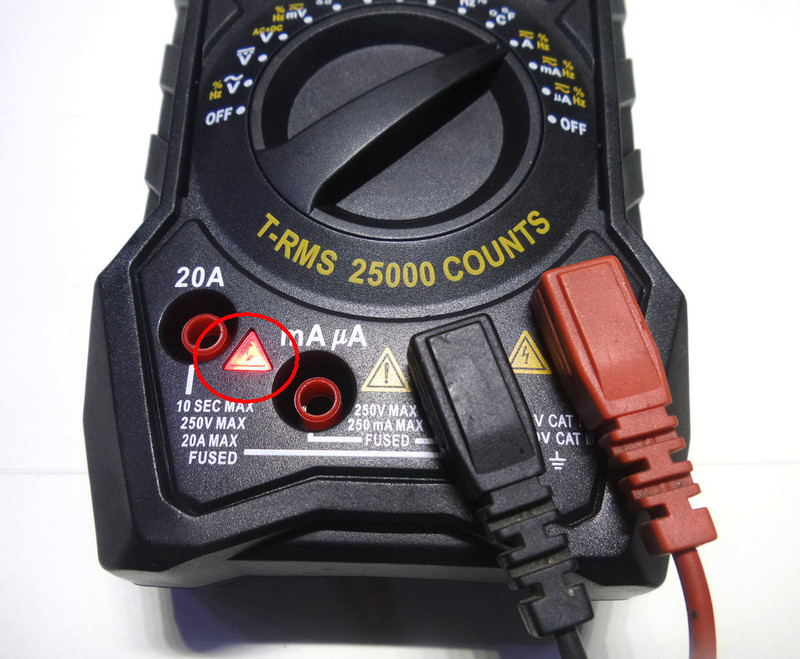

电流档插孔提示灯。
(196.95 KB, 下载次数: 3)

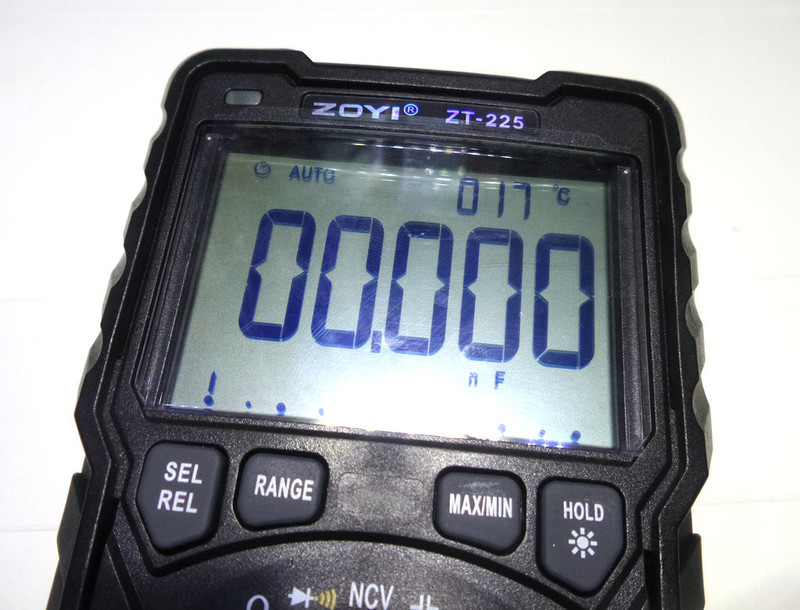

电容档只能自动量程，不能手动切换量程。
(170.69 KB, 下载次数: 3)

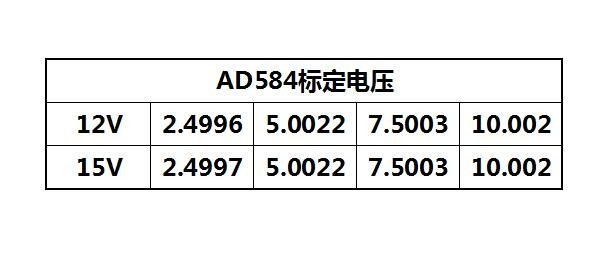

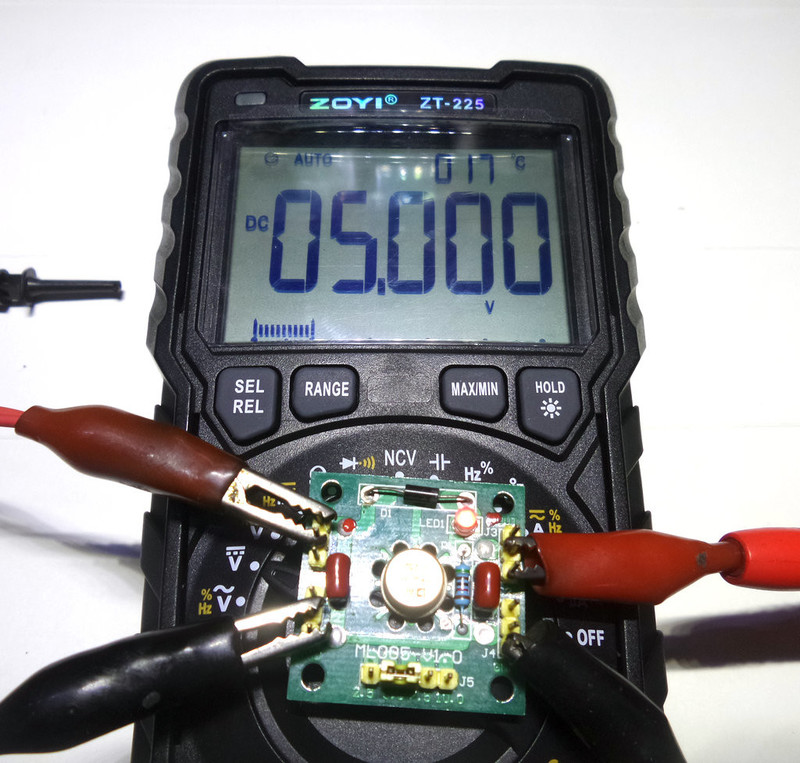

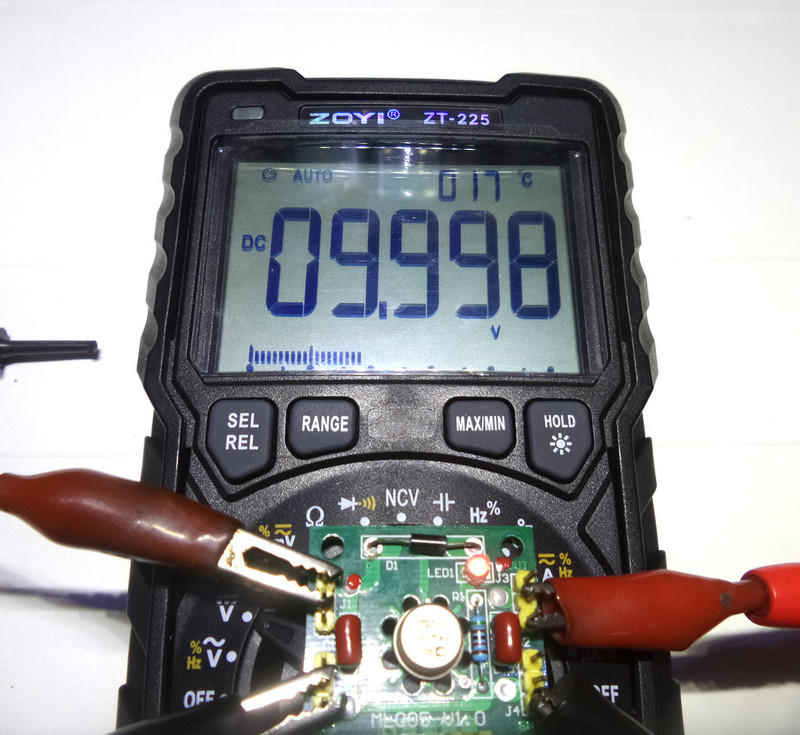

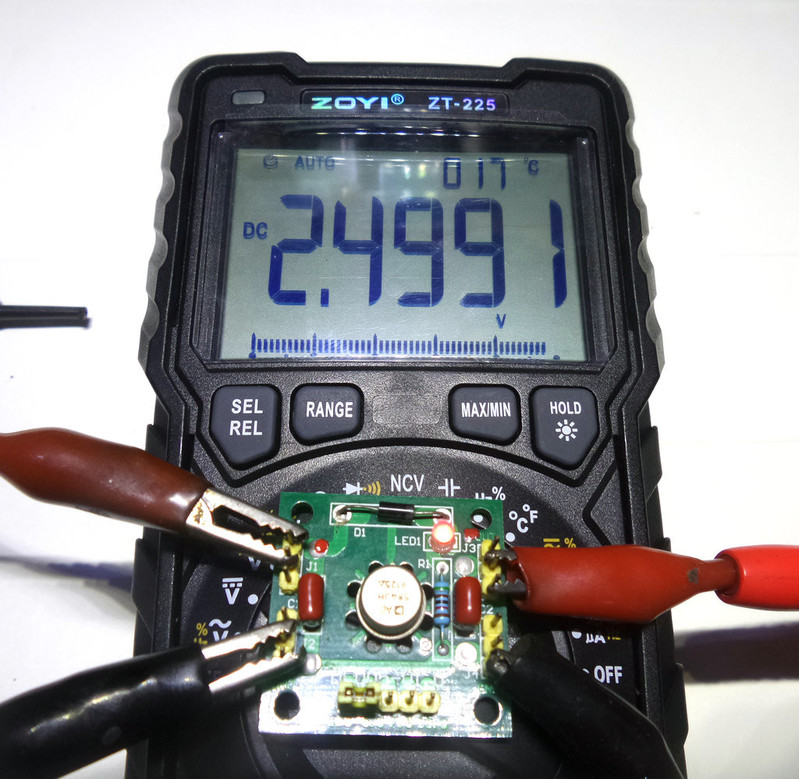

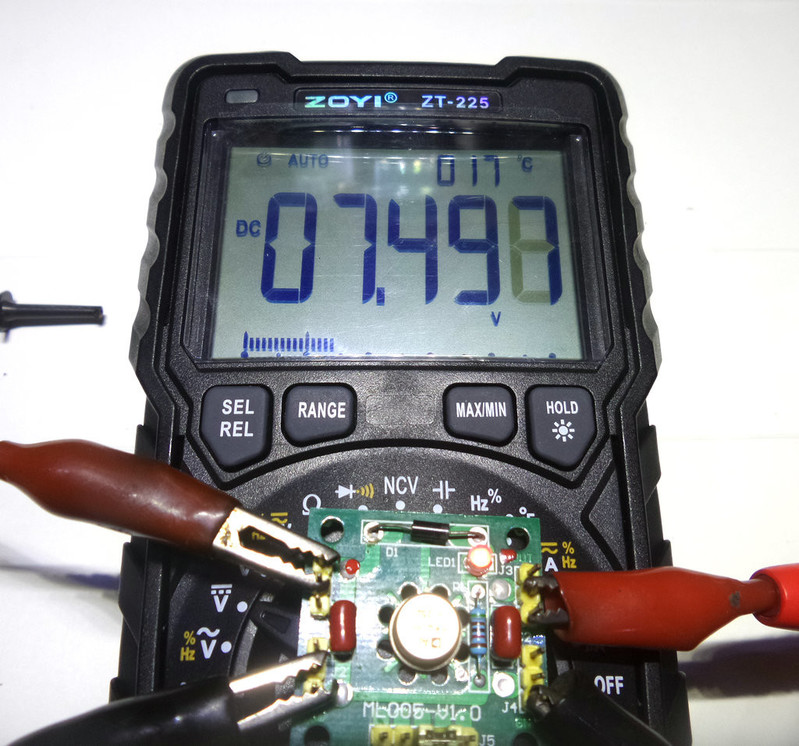

AD584电压测试。
(21.6 KB, 下载次数: 4)
(228.27 KB, 下载次数: 4)
(215.9 KB, 下载次数: 3)
(219.25 KB, 下载次数: 3)
(210.41 KB, 下载次数: 4)

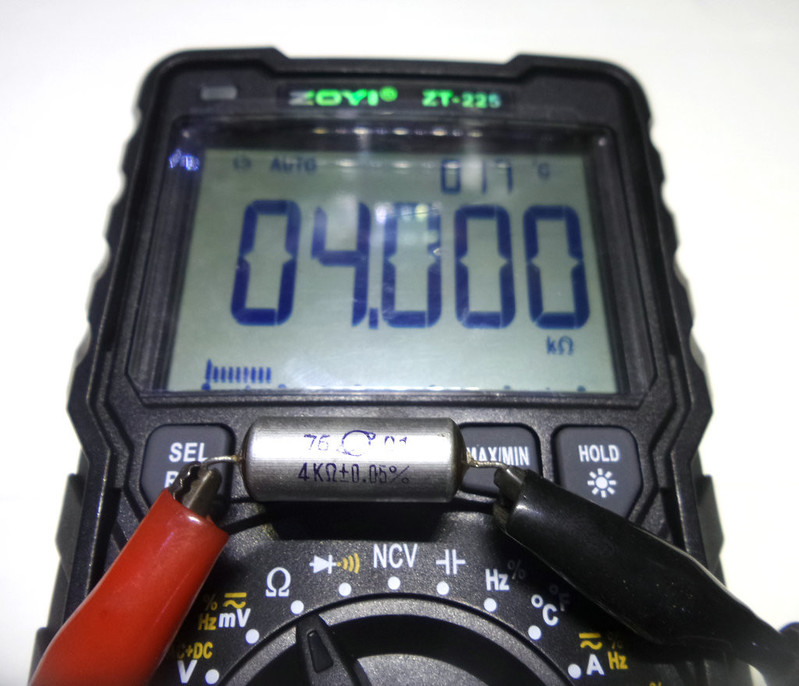

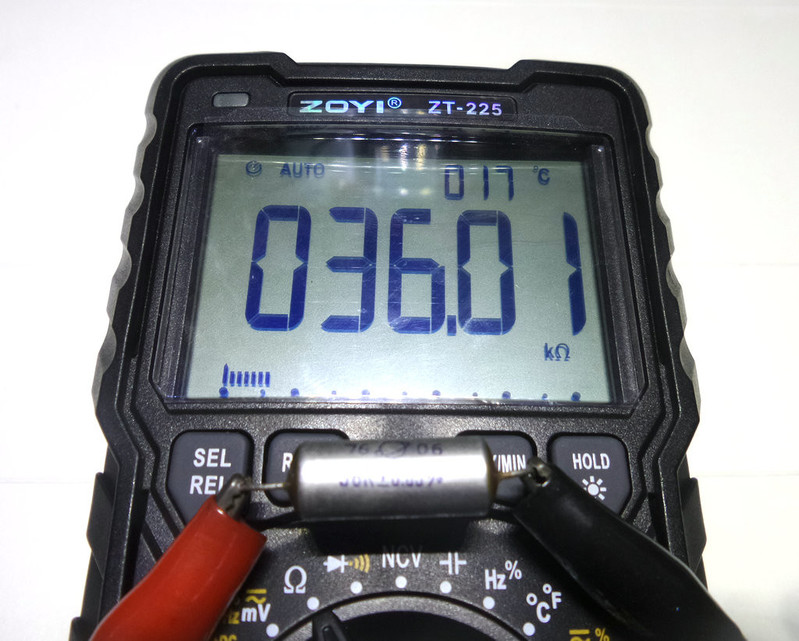

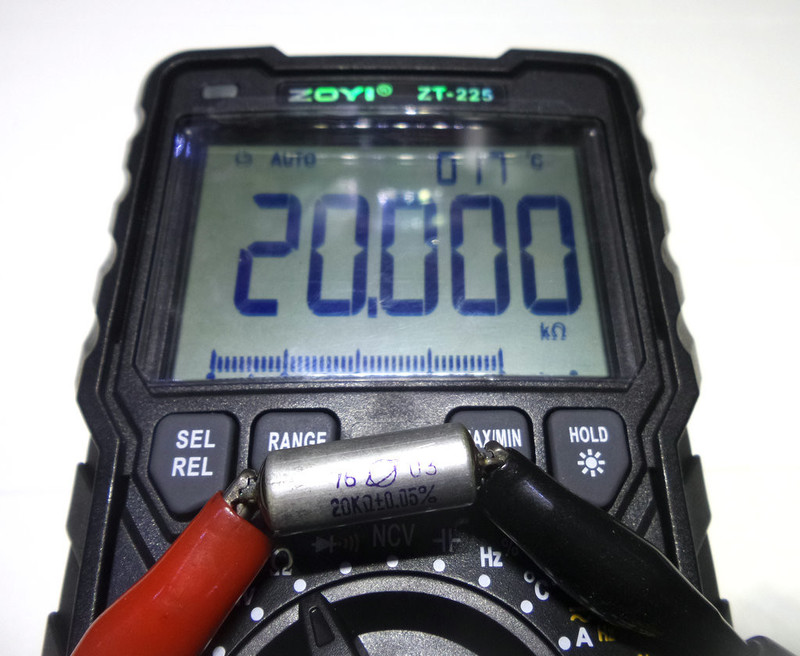

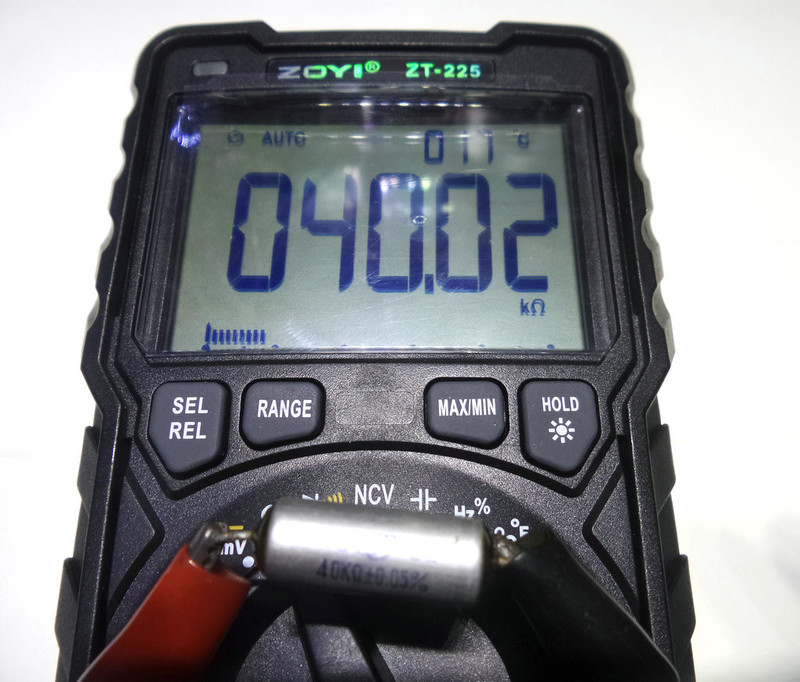

0.05%精度电阻测试。
(144.59 KB, 下载次数: 4)
(152.55 KB, 下载次数: 3)
(166.54 KB, 下载次数: 4)
(183.38 KB, 下载次数: 3)

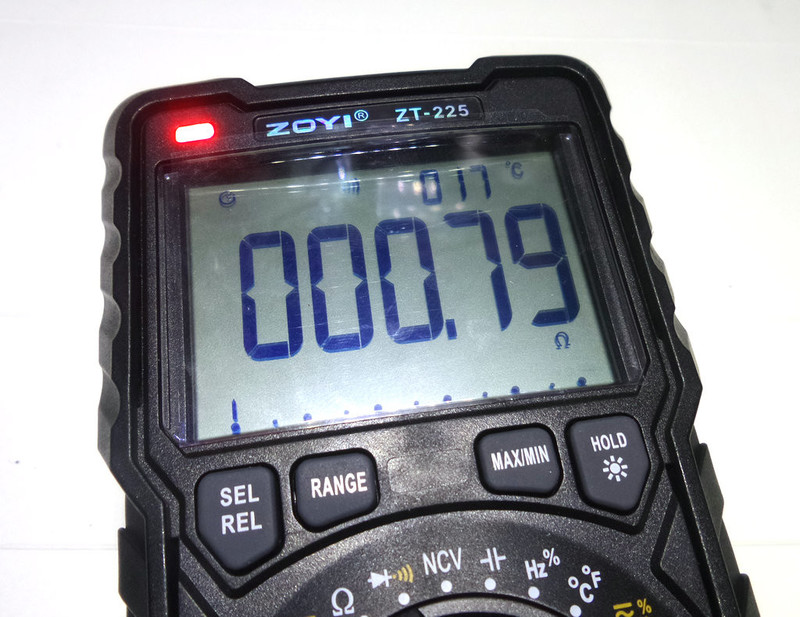

通断档反应还算快，不过比61E还是差那么一丢丢，但是不影响跑线。
(182.29 KB, 下载次数: 3)

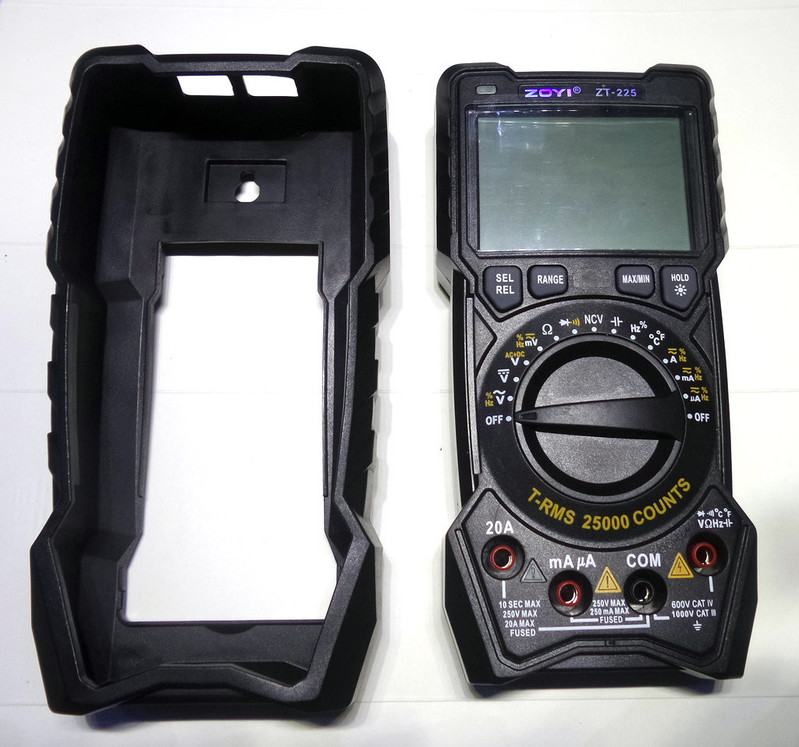

简单测试完成，开拆！先扒皮！
(183.85 KB, 下载次数: 5)

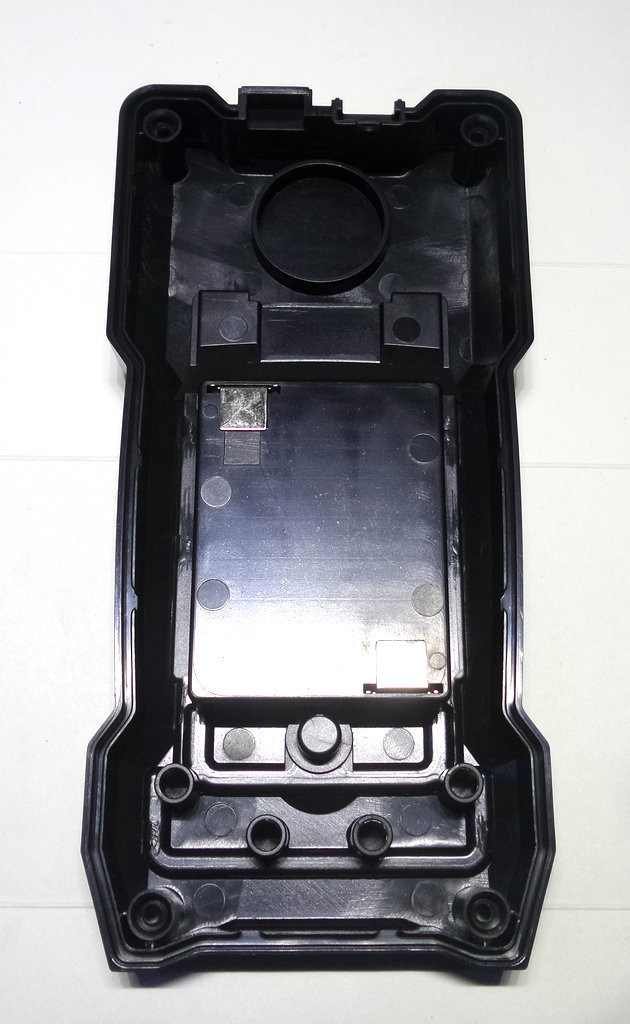

后盖
(119.22 KB, 下载次数: 4)
前盖
(181.59 KB, 下载次数: 4)

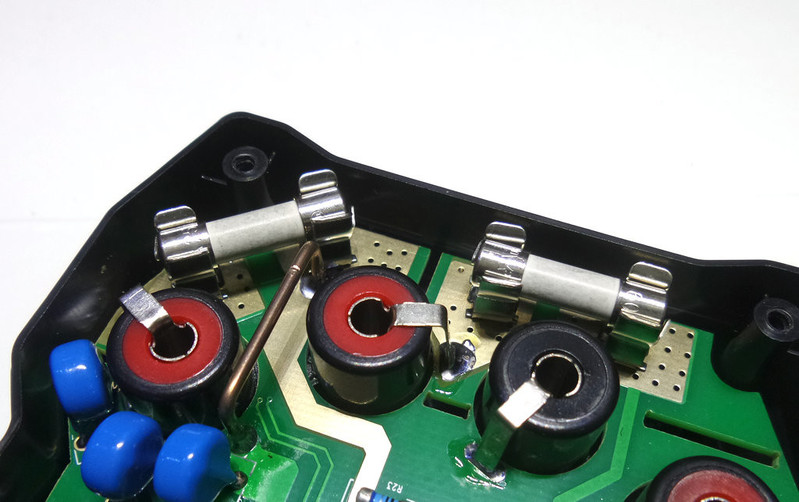

电流档的陶瓷保险管和取样。
(125.59 KB, 下载次数: 3)

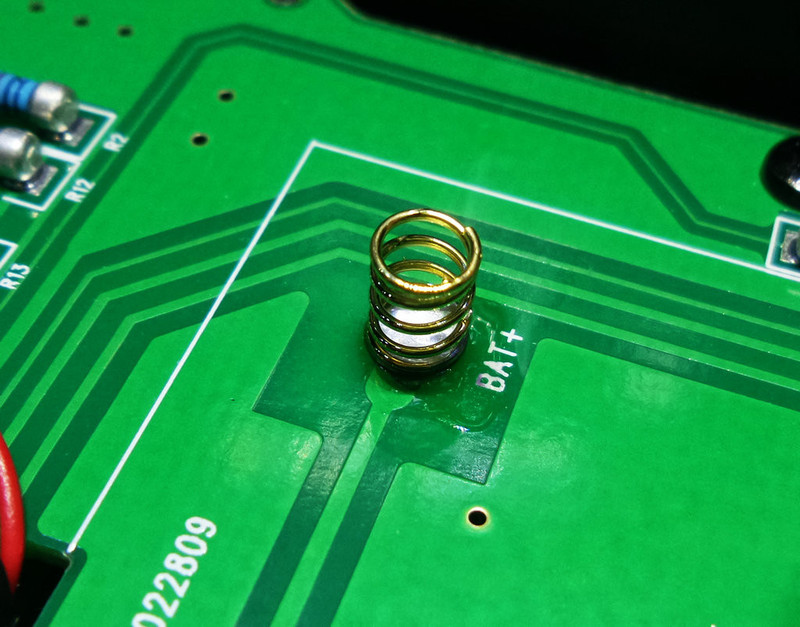

电池仓触点弹簧。
(181.35 KB, 下载次数: 4)

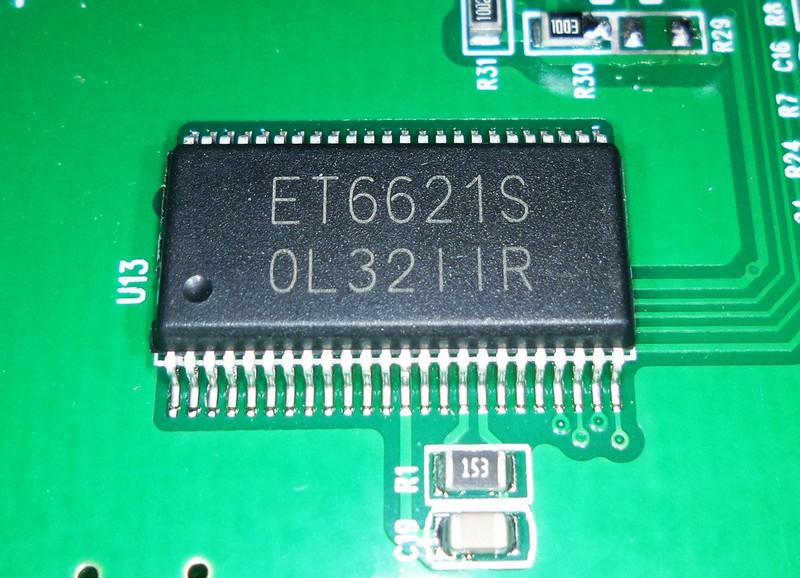

ET6621S液晶屏驱动。
(223.56 KB, 下载次数: 4)

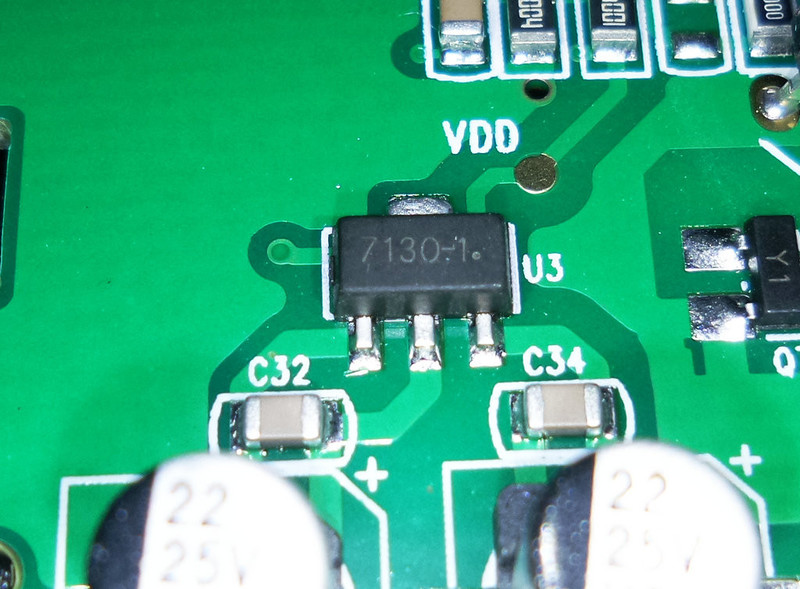

7130-1 LDO
(180.94 KB, 下载次数: 4)

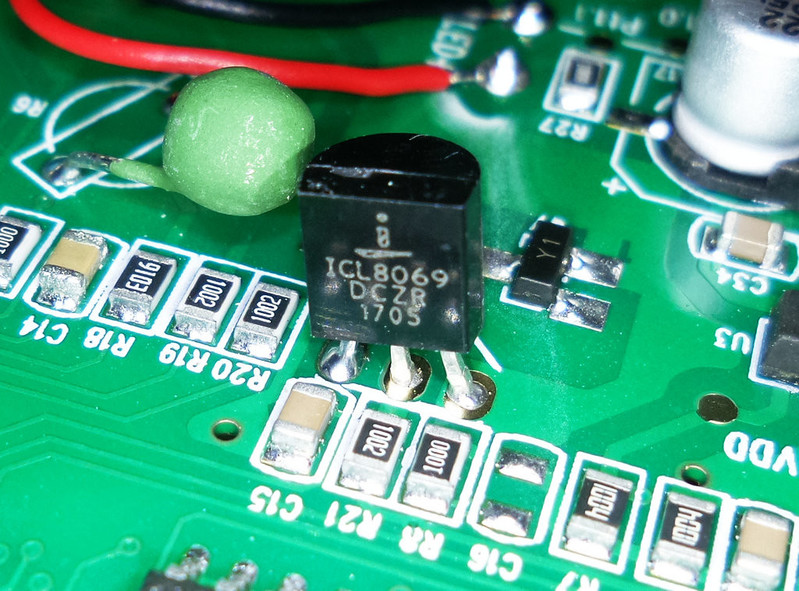

ICL8069电压基准
(244.67 KB, 下载次数: 4)

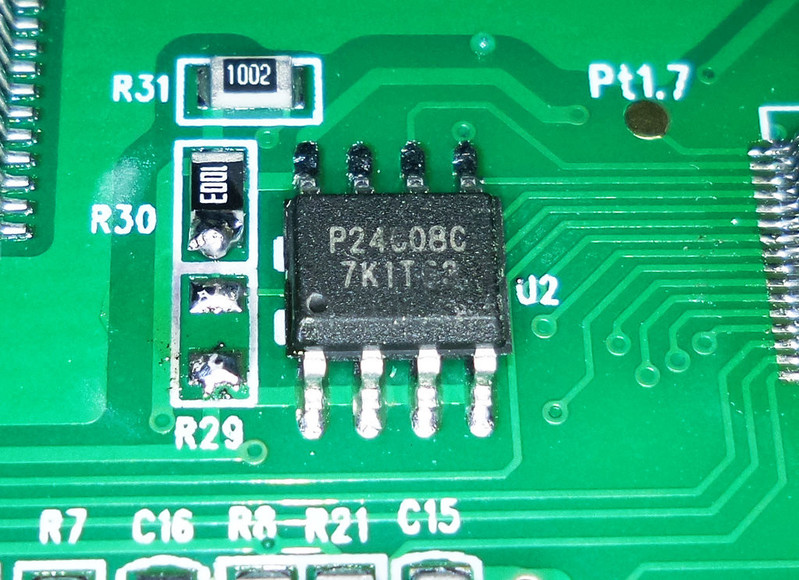

24C08存储
(242.61 KB, 下载次数: 4)

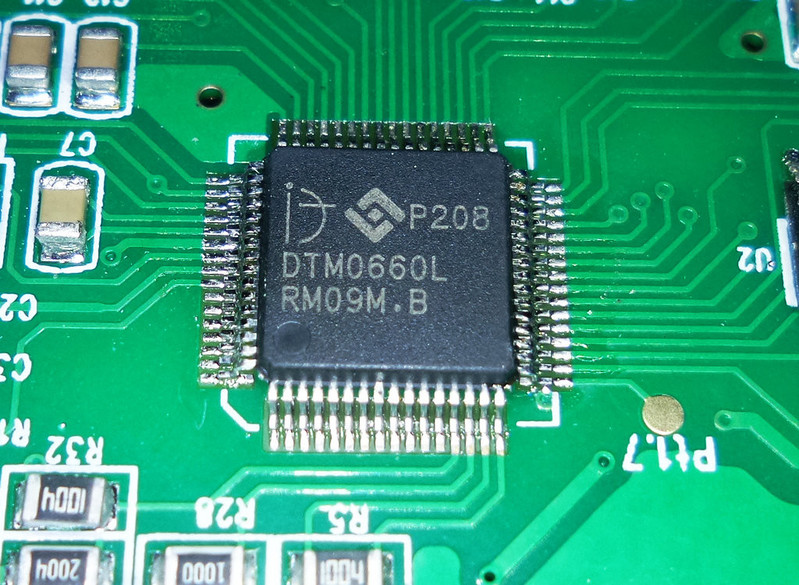

DTM0660L方案。
(261.4 KB, 下载次数: 4)

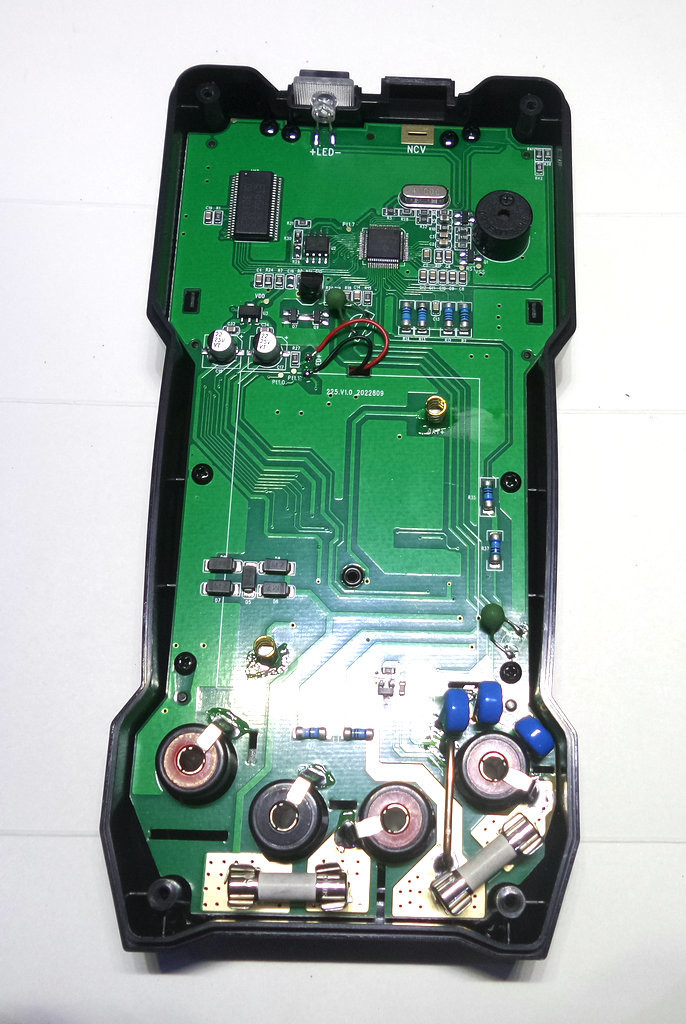

电路板正面。
(175.72 KB, 下载次数: 3)

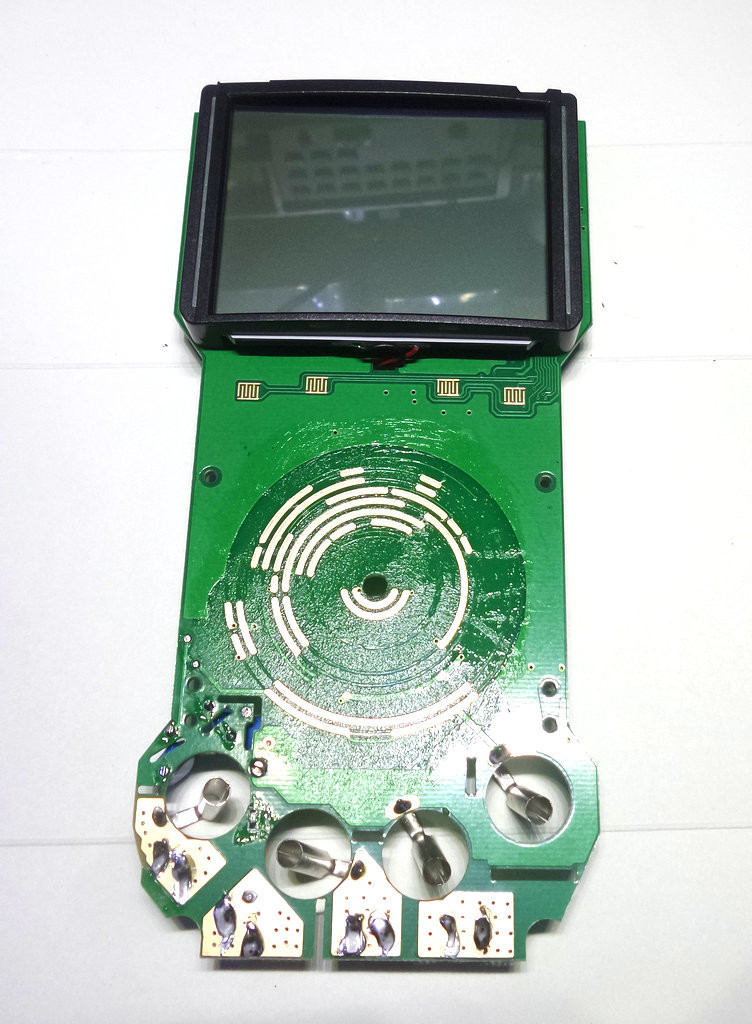

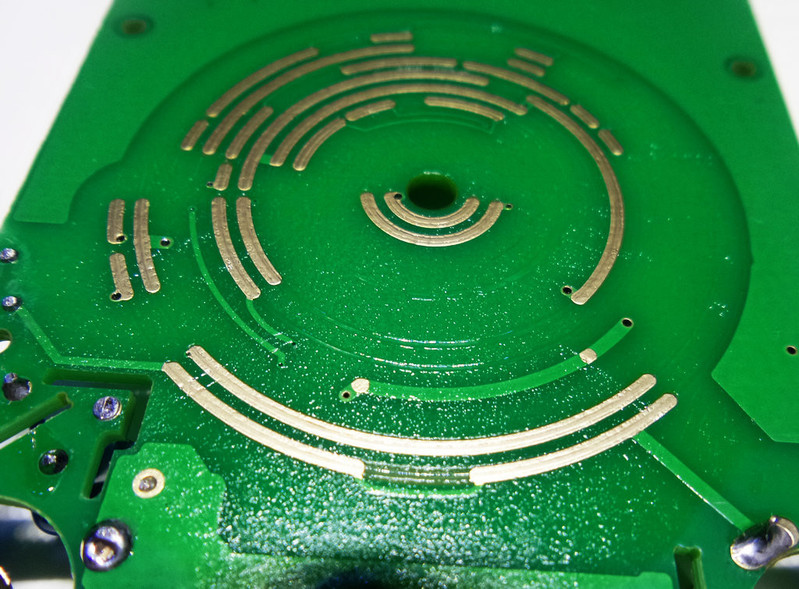

转盘触点上涂过润滑脂了。
(244.31 KB, 下载次数: 4)

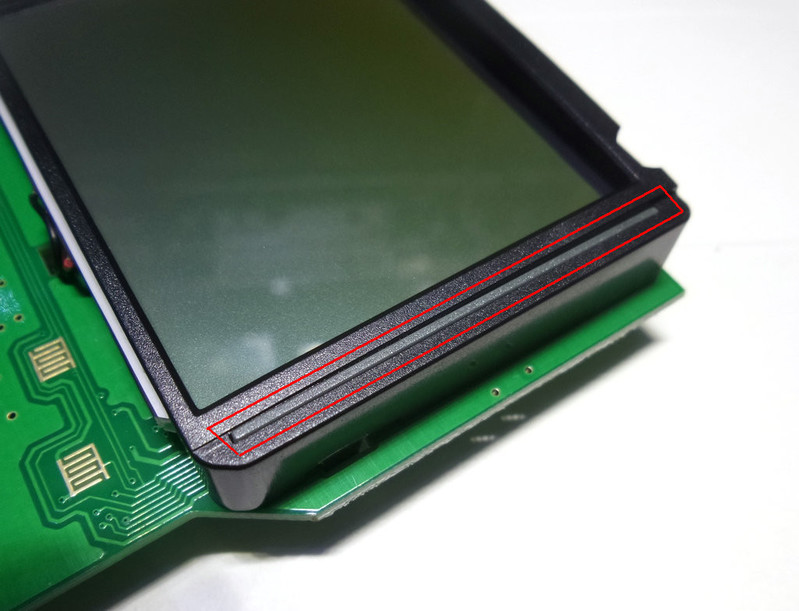

液晶屏两侧的导光条，刚才玩的时候NCV没发现有指示灯啊！
(138.3 KB, 下载次数: 4)

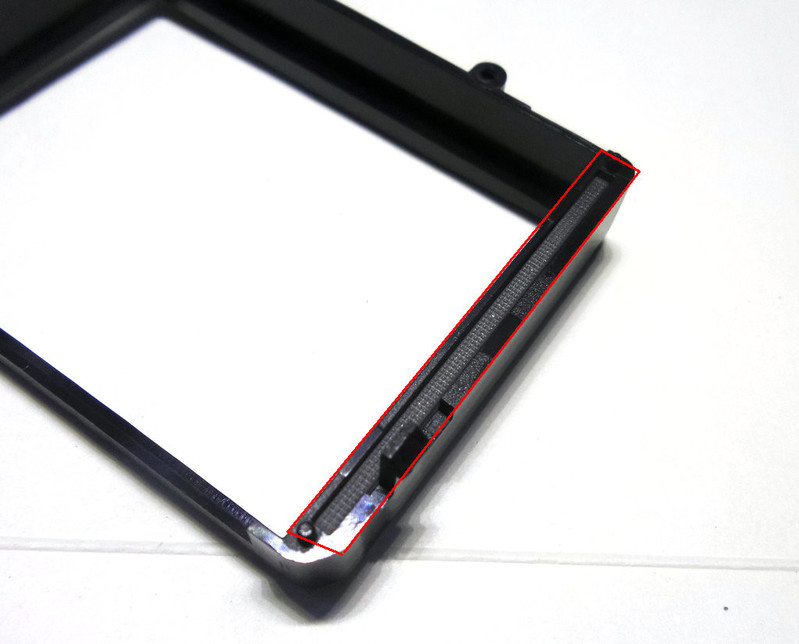

拆了屏框确实是导光条。
(93.37 KB, 下载次数: 4)

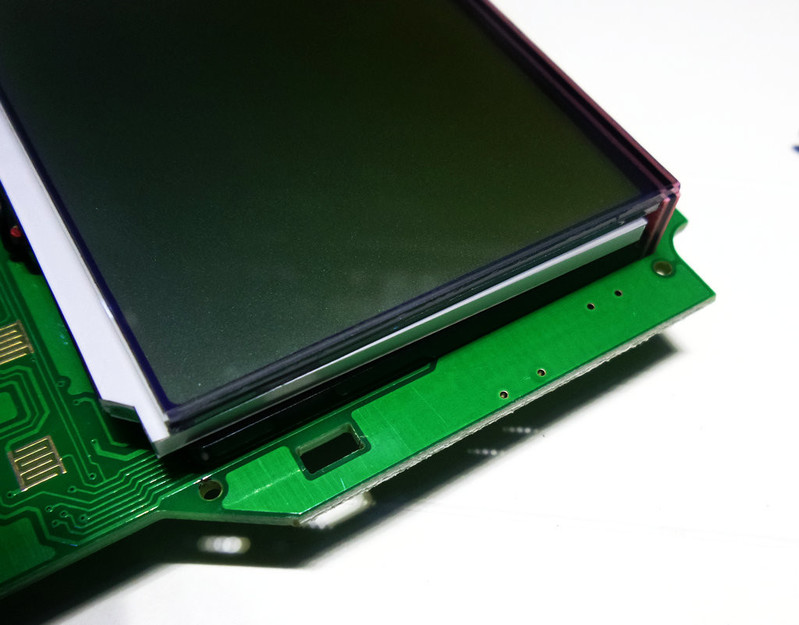

但是电路板上没有LED也没有LED的焊盘。
(119.75 KB, 下载次数: 4)

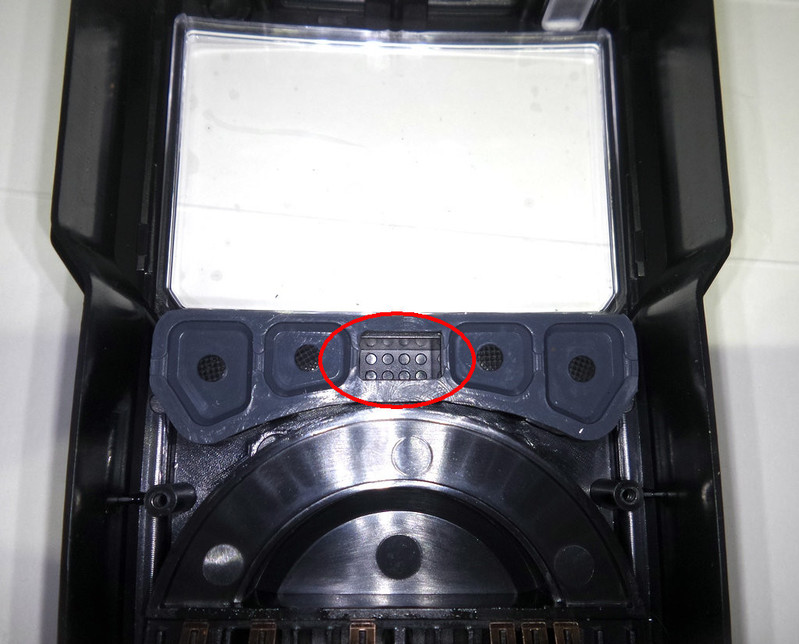

外壳模具应该是通过ZT980改的，三极管测试插口堵死了。
(148.16 KB, 下载次数: 4)
|
|
