vc890d 改9999字及加快蜂鸣档速度。

ftr315 · 发表于 2022-11-9 19:31:53

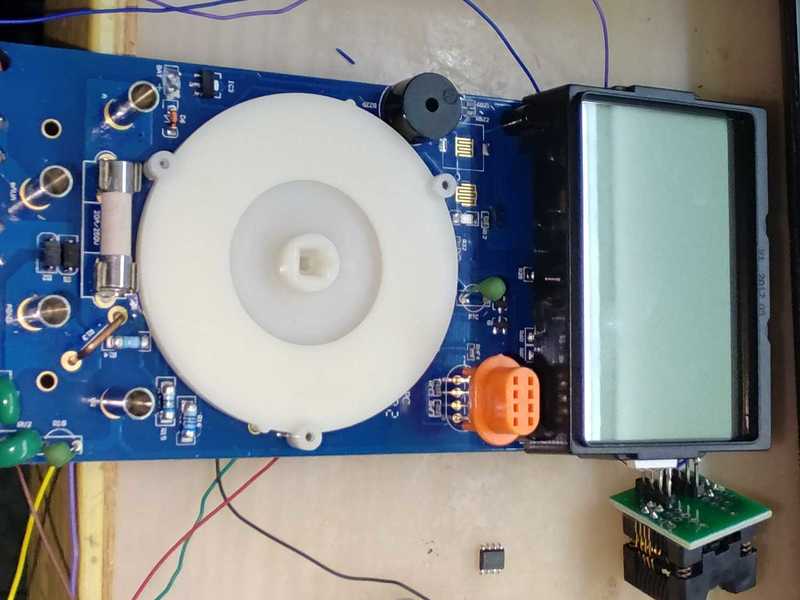

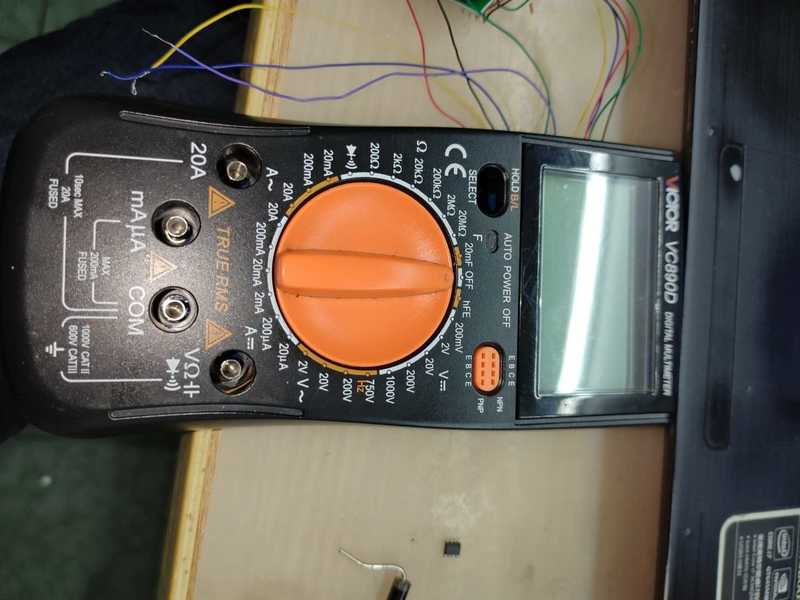

翻出以前买的vc890d 是2016年版的2000字。很多版本我也搞不清怎么命名，也是单片机方案，牛屎边上有个24c08



IMG_20221109_190034895.jpg (96.81 KB, 下载次数: 0) 大家对照看看是不是和我一样的。因为不一样的版本内存代码不同。不能保证所有版本都改成功。

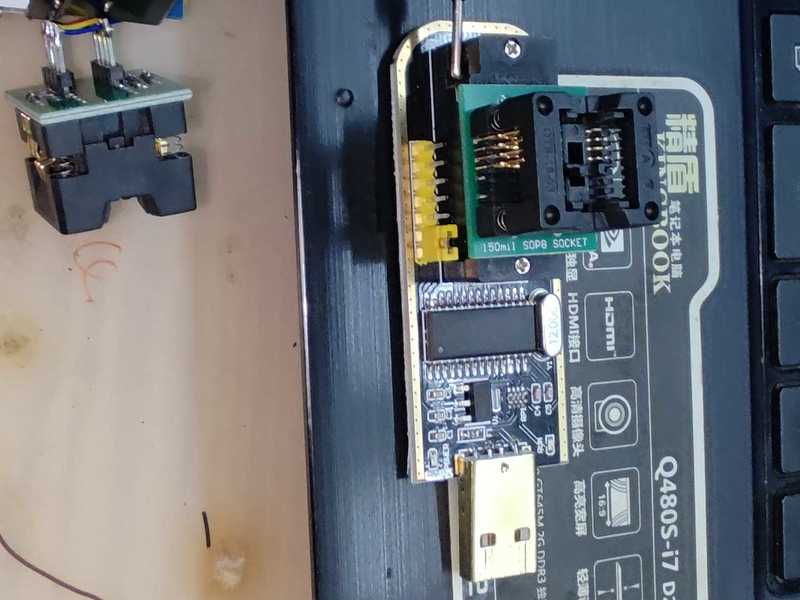

24c08与牛屎共用的电源所以只能焊下来才能读取写入，怕麻烦直接用了烧录座。

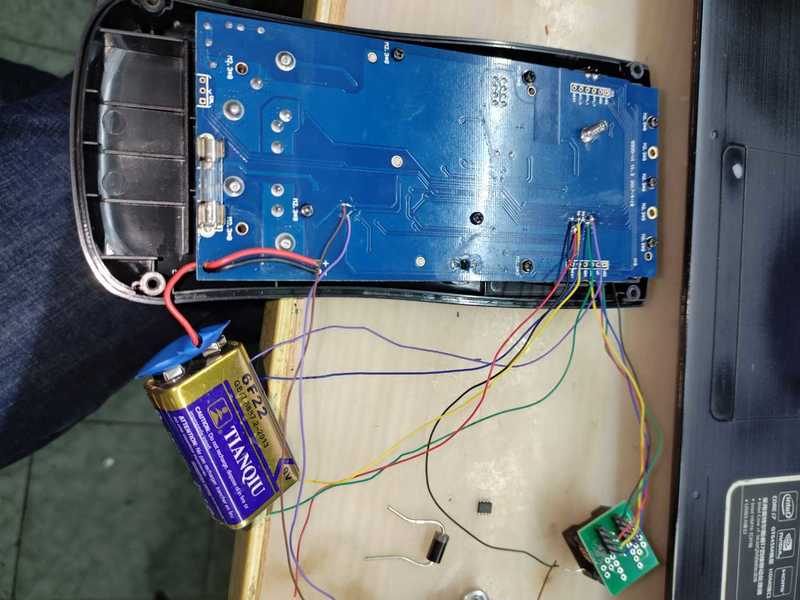

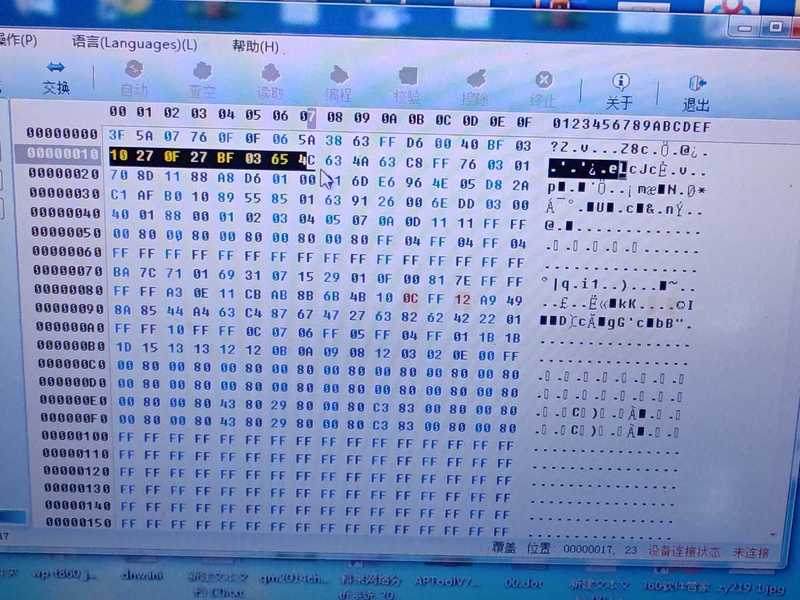

IMG_20221109_190042642.jpg (109.33 KB, 下载次数: 0) vc890上也用线焊了个烧录座。直接入正题了。先是改9999第二行黑背景黄字就是9999字，其他的说明报警不需要改应为vc890用的保护管耐压与报警设置配对的。
然后就是改蜂鸣档速度了。

还是这张图第9行淡黄色背景综字。这样改后，原先二极管档不变。电阻200r档变成单独通断加200r。其实就是在200r档加了个低于25r就蜂鸣的功能。那个12也可以改成13，二级管加通断改单二极管可以加快二极管测量速度。
玩过很多表发现有些表蜂鸣档速度很慢，那是因为大多数是二极管通断两用的。一个是程序判定上要浪费时间。二就是二级管档是3v电压。而通断判定是1v以内，这中两用档默认是加载3v以上的电压当短路表笔时把3v下拉到1v以内需要时间所以就慢了。有些表两用档通断速度快是程序判定上不需要下拉到1v以内，还有就是程序上的机制使3v可以快速下拉到1v内。
还有就是对比了下vc980c的地址位代码，完全不一样12不是二极管两用而且地址位的功能定义也不同。比如9到12行的定义区，有些是80h ,90h,Ah,Bh 这样定义一个档位的。而vc890d 80h,81h是空的从82h开始一直到9fh 代表30个档位。没那么多的档位就空的00或ff。先这样吧。已经发现的代码里还有最大值最小值温度频率测量速度等功能还没完全掌握就先不拿出来丢人了。

ftr315 · 发表于 2022-11-9 19:38:44

哦，对了。翻过一些贴子，说改了后线性度会变，其实道理很简单，不是线性变了而是把比例电阻的误差放大了而已。我这块表的比例电阻还行1v到9v很准。不想换电阻就自己改地址位里的校准比例一点点试吧。

ftr315 · 发表于 2022-11-9 20:25:10

大家可以研究下自己表的代码从01-ff 测试到22了。里面发现了三个关于dc200mv的。都是dc200mv但频率不同对应的快中慢三种速度。然后我看了看边上的vc8155 可以手动设置快中慢三种测量速度。但不管是哪个版本的vc890d或者是其他已经发布的手持万用表都没有过测量速度的功能啊。还换什么晶振提速影响抗干扰性能还不如直接找到所有关于测量速度的代码直接替换。我严重怀疑胜利的程序开发人员图省事直接复制的单片机代码，或者就是有一个统一的源程序然后再针对不同的型号修改地址位功能。

fslichong · 发表于 2022-11-10 22:53:35

感谢你无私的奉献，论坛的发展是需要奉献的

wgh1027 · 发表于 2022-11-10 22:56:18

谢谢分享

mvwz24029819 · 发表于 2022-11-10 23:07:48

谢谢分享，很详细

wyl · 发表于 2022-11-10 23:38:20

谢谢分享。收藏了。

勇闯沙滩 · 发表于 2022-11-11 06:54:50

谢谢分享。收藏了。

ynkmzyl · 发表于 2022-11-11 11:35:07

内部有放大器，有些表启用了比例放大，改9千字后ADC输入电压接近基准值就会造成线性误差产生，不是每块表都能改，大部份都使用0.9衷减，这些表就能改，启用了1.7倍放大的就不行。蜂鸣由数字比较器完成再经单片机输出，最快也需要SCK数个周期，取决于程序设计，触发速度上肯定比不过无脑的模拟电路

ftr315 · 发表于 2022-11-11 14:29:06

本帖最后由 ftr315 于 2022-11-12 20:31 编辑

。。。
