众仪ZT-X改装锂电池供电

[复制链接]
发表在  2023-1-8 18:21:53  | 显示全部楼层 | 阅读模式
万用表
主题类别: 改装_制作
仪表品牌: 众仪(ZOYI)
仪表型号: 众仪ZT-X
体积分类: 手持式
显示字数: 9999字
是否拆机: 有拆机
本帖最后由 zqh262 于 2023-1-10 13:19 编辑

1
发表于 2023-1-13 19:41:33  | 显示全部楼层
支持。谢谢分享
发表于 2023-1-17 20:49:42  | 显示全部楼层
方案呢?
发表于 2023-1-19 02:00:45  | 显示全部楼层
无图也无字?
发表于 2023-1-19 22:28:45  | 显示全部楼层
什么也看不到呀。
发表于 2023-1-20 18:41:10  来自手机  | 显示全部楼层
就1字那么简单
发表于 2023-1-28 19:46:00  | 显示全部楼层
一周前入手了ZT-X,主要是相中了它的按键式,适合我这种懒人,某夕夕原价104,优惠完91
之前是众仪的c2,两年了,误差有点大了。
  话不多说,之所以要改造的原因是反显背光常量耗电太大了,待机电流二十几ma,碱性电池按2000ma算,也就能用不到100个小时,比普通表多耗电几倍吧,不过屏幕的逼格很高,很喜欢。
改完锂电池把关机时间也修改了,变成了30分钟。
  下面说一下用到的配件,因为本人只是个爱好者选手,所以都是网上找的现成配件

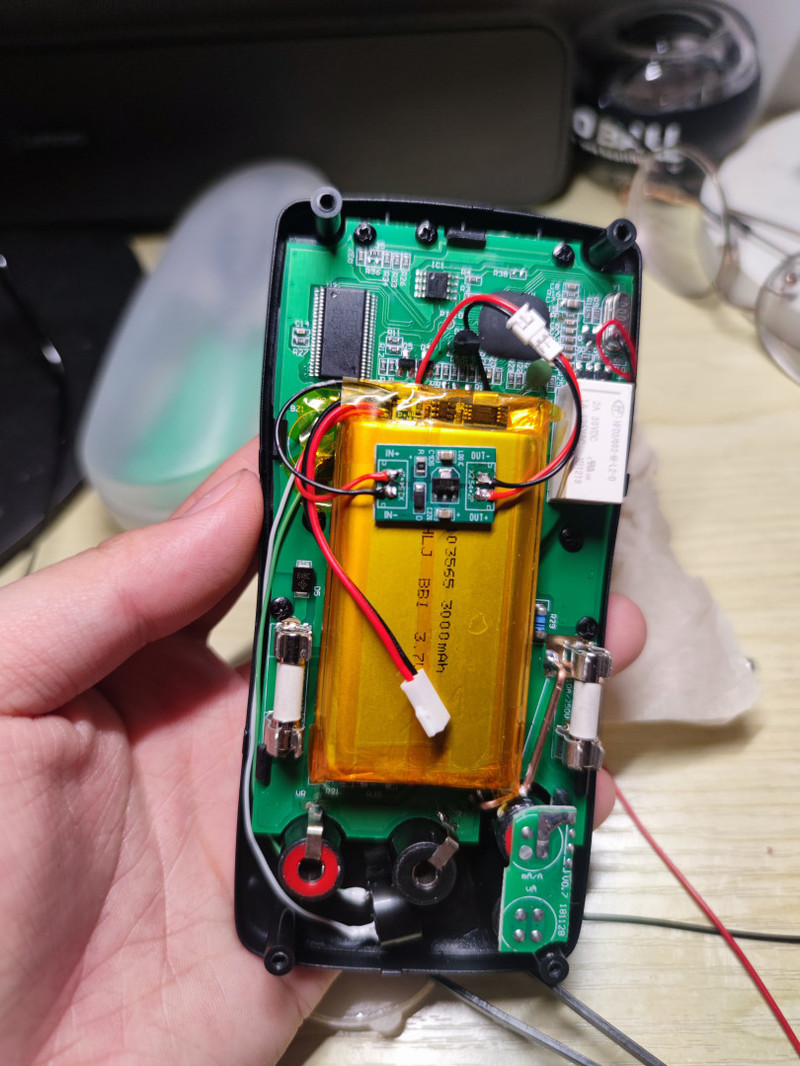

电池103565规格,容量3.7V 3000毫安,35mm太宽,放不开把蜂鸣器取下安装在最下面了。

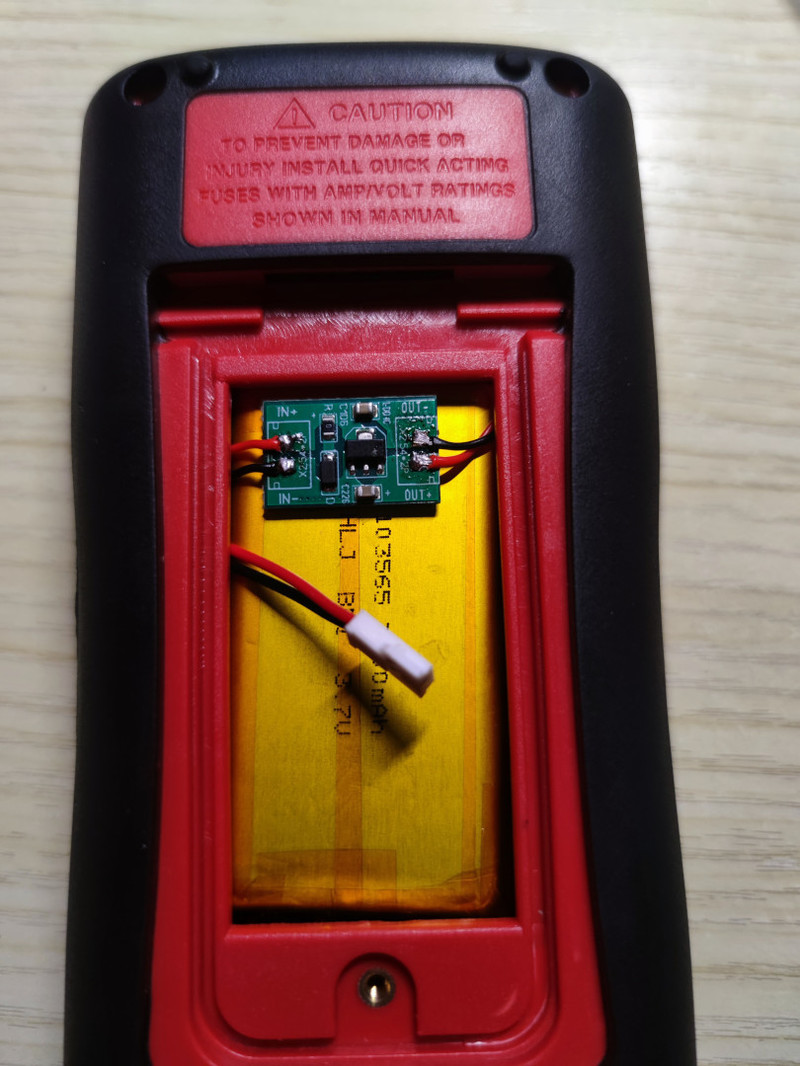

  电压变换是LDO降压模块,恒压2.8V,实测待机电流10毫安,亮度有些弱,够用,满打满算能用300个小时了,之所以选这个电压是因为2.8V反显背光亮度低一些,相比续航更久,亮度室内也够用,反正室外强光下都看不清

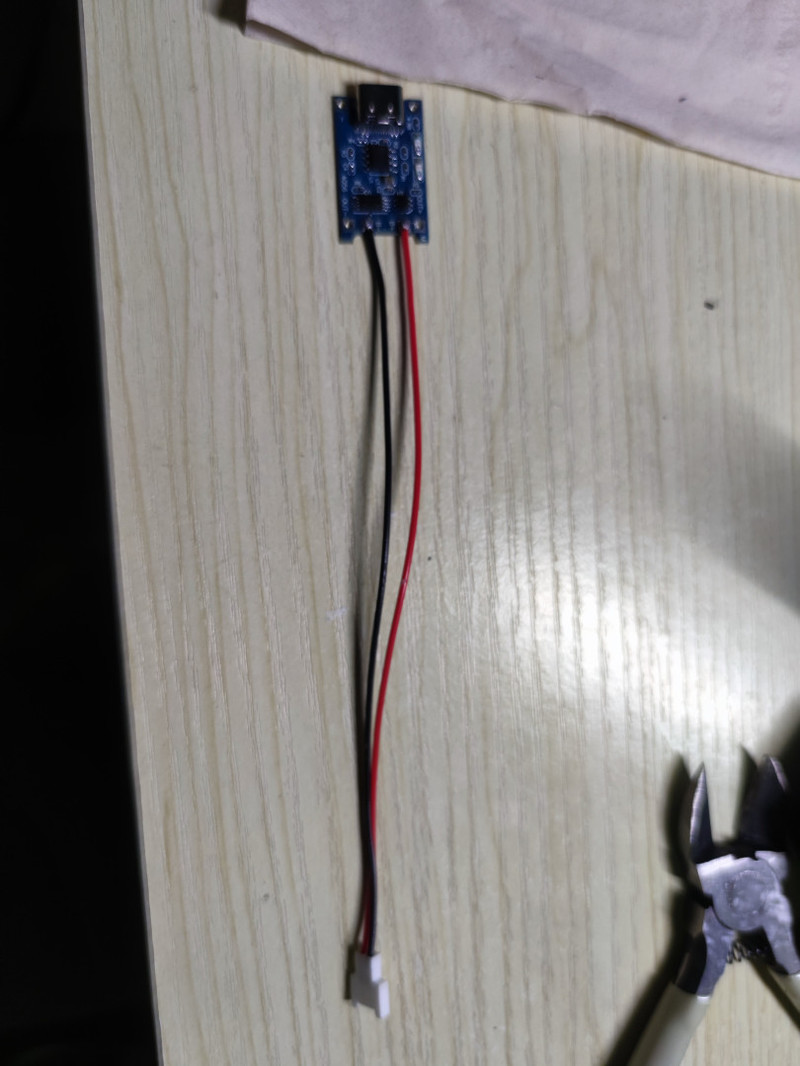

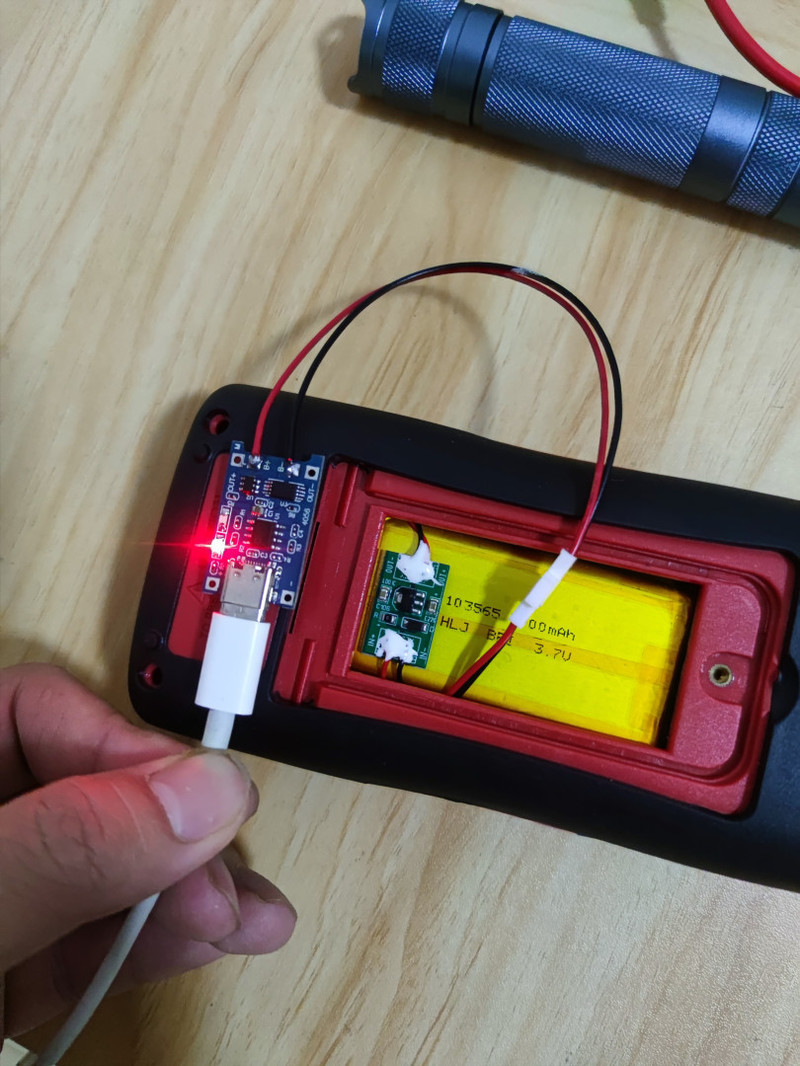

  因为都是家里使用,所以充电芯片外置了,TP4056 typeC口的,充电线采用扁口连接线。充电的时候打开后盖插上4056就行,基本1年不用充电了。
发表于 2023-1-28 19:46:47  | 显示全部楼层
1673170989131 (2).jpg
1673170989135 (2).jpg
1673170989139 (2).jpg
1673170989144 (2).jpg
