2021版胜利vc9808拆解

勇闯沙滩 · 发表于 2023-1-17 20:59:08

很好的表。

ftr315 · 发表于 2023-1-17 21:03:02

atz123 发表于 2023-1-17 20:53
看着挺好的。不知楼主怎么知晓其短处？

老的全拆干净了分析了电路，还用示波器测量了各量程积分电路波形。再对比了新版本的同样的问题复现。

ftr315 · 发表于 2023-1-17 21:09:32

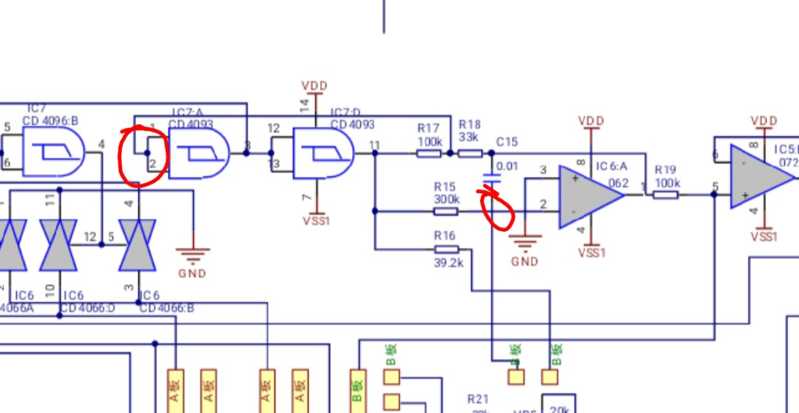

另外，网上流传的vc9808的图纸虽然不是单片机版本的但基本上是一样的工作原理，而且流传的图纸也是有错误。

按理来说左边与非门是方波信号输入图中画的没有信号输入点。右边的积分应该是连接点图中没画连接点

喜欢就好 · 发表于 2023-1-17 21:27:08

谢谢楼主拆机分享！

zhangwj98 · 发表于 2023-1-17 21:36:17

楼主功夫了得。

mvwz24029819 · 发表于 2023-1-17 21:40:07

谢谢分享

wgh1027 · 发表于 2023-1-17 21:46:48

还是硬封的养眼

ftr315 · 发表于 2023-1-17 21:52:14

wgh1027 发表于 2023-1-17 21:46
还是硬封的养眼

不只是养眼，以前觉得牛屎与硬芯没区别，但是在折磨老版本的9808发现，整版加热受应力改变使的牛屎内部有接触不良的表现，可能是pcb受热应力改变造成。所以我推翻我自己对牛屎与硬芯同样质量的结论。

fslichong · 发表于 2023-1-17 23:54:41

看到硬芯片感觉很好

wyl · 发表于 2023-1-18 09:13:26

谢谢展示，长知识了。
