万用表的VFD屏改用LED数码管如何

wgsd · 发表于 2023-1-26 12:13:40

万用表的VFD显示屏虽然漂亮，但其亮度衰减却不是很好，特别是多年的老机器，基本上没有新的显示屏可以更换。我的7081就是在阳光较强的环境里，观看很是不舒服，又没有可用的新屏更换，于是想是否用LED数码管代换一下。淘宝收索一下，类似于米字显示的少的可怜，还好仅有的一款0.4寸贴片米字数码管比较适合，外围尺寸9.3X19X3.75mm，略大了点，要适应7081的显示窗，宽度还要每边磨去0.4mm，应该不会损坏内部连线，这样一只数码管减小0.8mm，20只就是16mm，基本与原屏尺寸吻合。还有原屏数字间的分隔符号是豆点或撇点，数码管只有豆点，这个并没有大的影响，大多仪表数字间基本不显示分隔符号。另外VFD屏的笔画段宽度略小于1mm，0.4寸的数码管笔画段宽度是1mm。

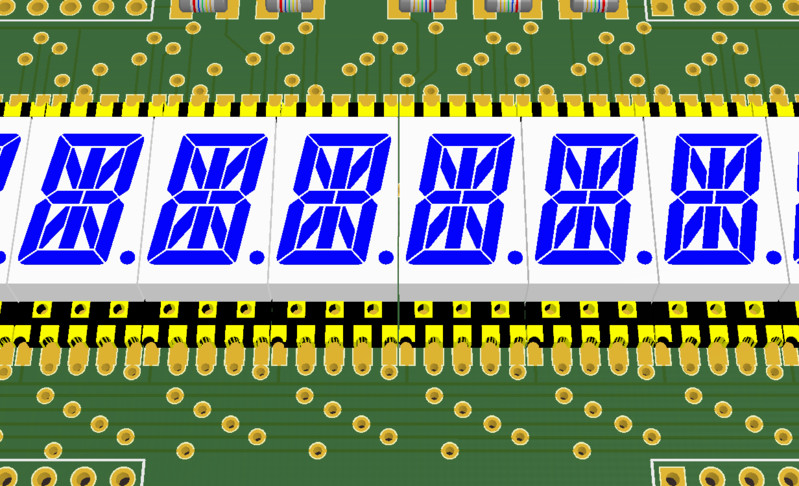

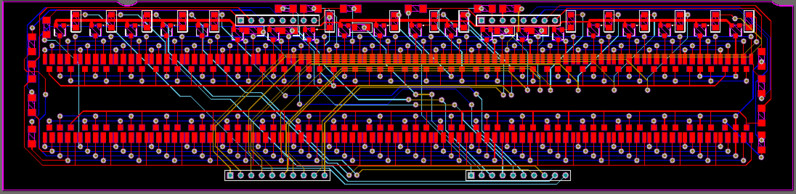

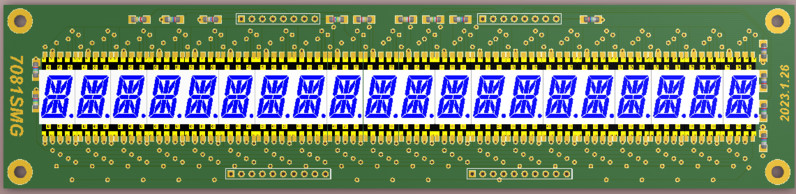

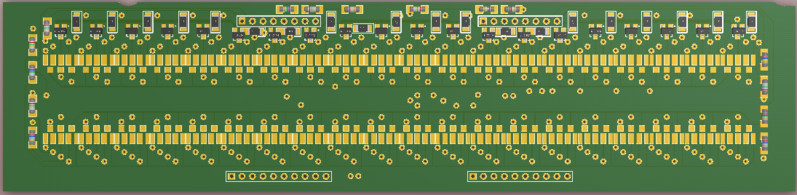

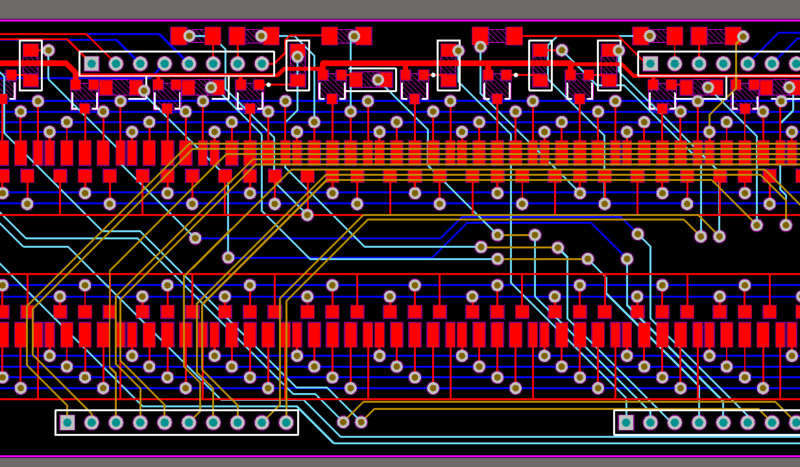

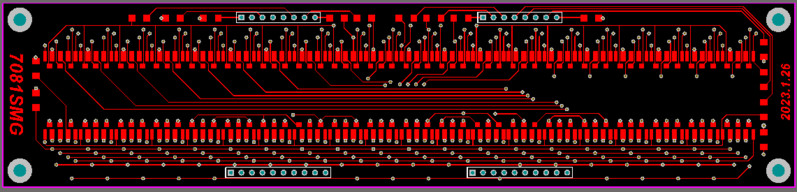

初定想法后，就是画PCB板了，每只数码管有16个引脚，因体积较小，引脚封装是塞孔焊，20只有300百多条连线，再加上20只三极管和几十只电阻，在44mmX190mm的板上，双面排线非常困难，特别是原屏的4个插排引脚位置固定了，而且还是最左面的管脚连接最右边的数码管，最右边的管脚连接最左边的数码管。最后还是用4层PCB板才排下，而且上边宽度还增加了1mm，所以PCB板上边有两缺口，躲避原PCB板上的铜柱。

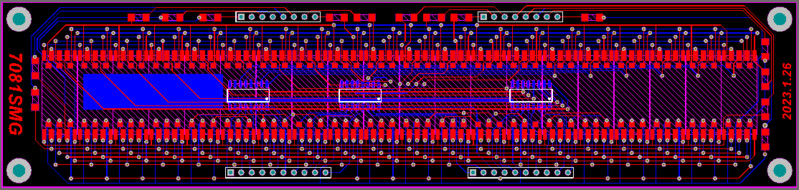

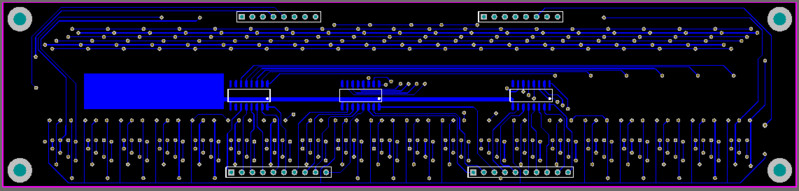

后来突想，手中有不少贴片ULN2003，三只就可以替代20只三极管和20只电阻，这样会减少很多连线，看看双面PCB能否走通。超过10CM的4层PCB价格会挺高，且不便于检测维修。经过一番折腾，减小了过孔直径（1.27mm改1mm），终于用双面PCB完成。待闲着无事想改造时可以打板了。

mvwz24029819 · 发表于 2023-1-26 15:24:00

改过就方便维修了，不错

勇闯沙滩 · 发表于 2023-1-26 15:57:43

看看改完后的面目什么样。

zhangwj98 · 发表于 2023-1-26 16:03:44

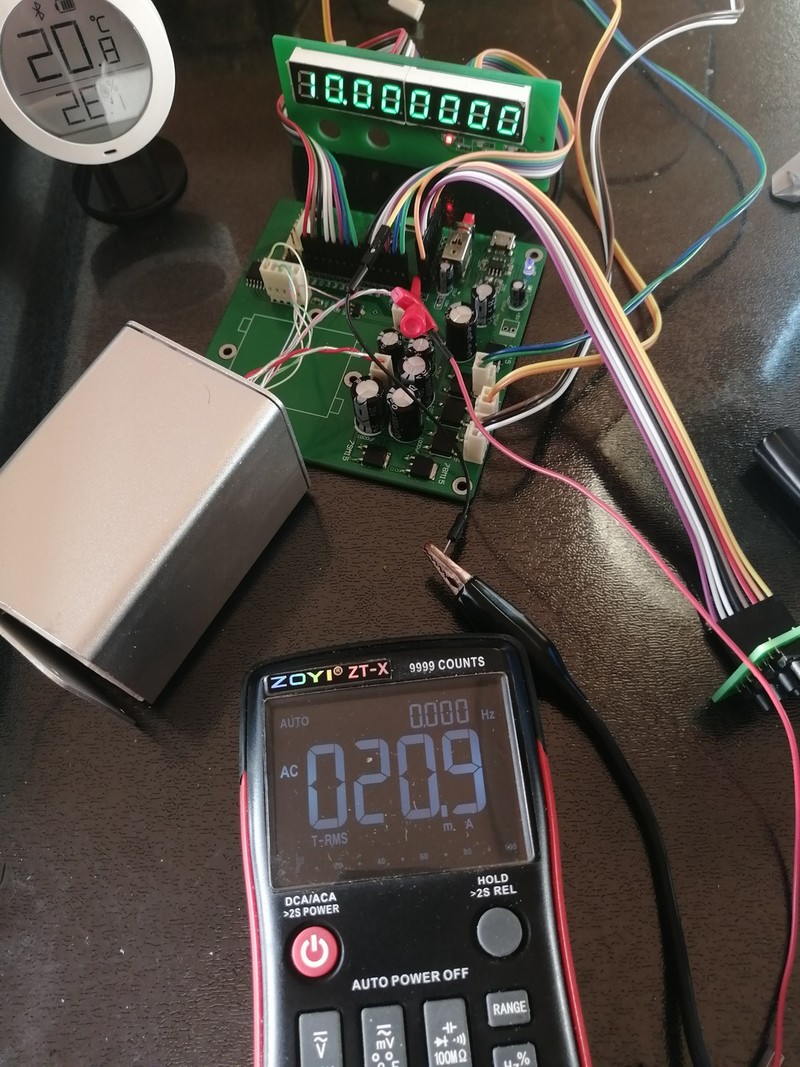

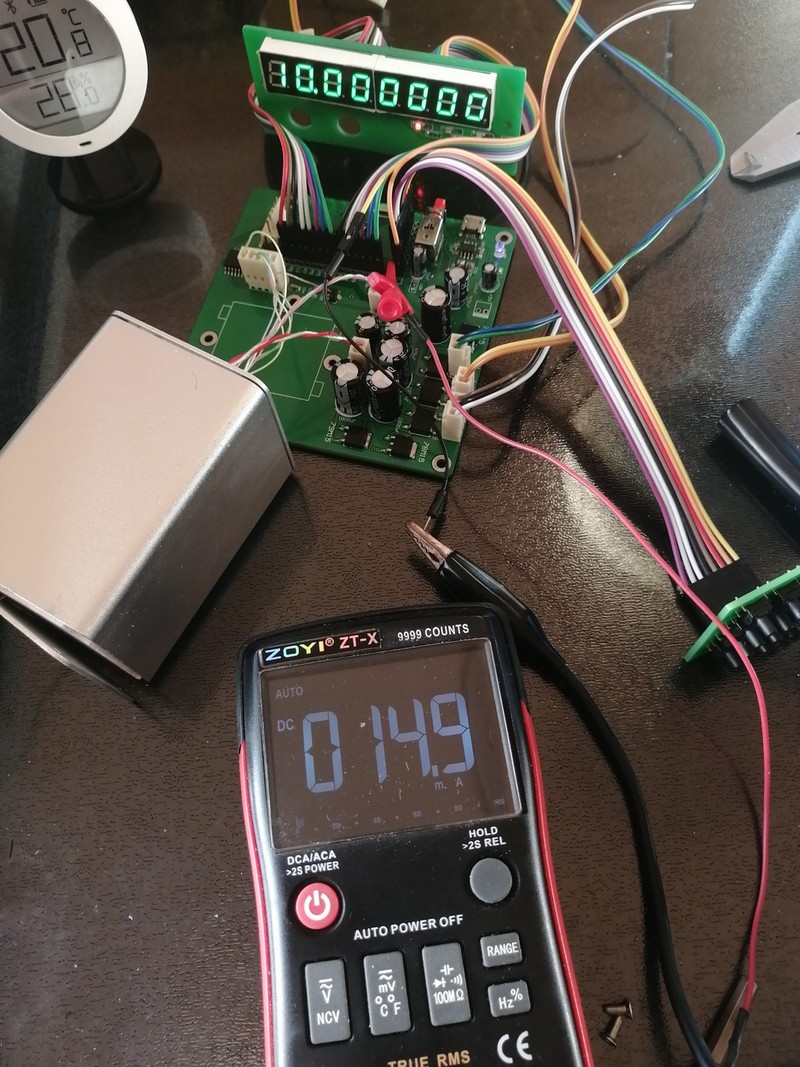

耗电怎样？

乐在其中110 · 发表于 2023-1-26 16:04:03

厉害厉害！看得我眼花缭乱的。

wgh1027 · 发表于 2023-1-26 16:45:17

厉害厉害

wgh1027 · 发表于 2023-1-26 16:45:48

谢谢分享哦

fslichong · 发表于 2023-1-26 16:57:00

精神可嘉，爱好就要折腾

duron_ff202006 · 发表于 2023-1-26 17:40:58

放这么多走线，不容易。祝早日成功。

atz123 · 发表于 2023-1-26 19:44:02

这工程，牛！
