HP3456A万用表故障

*发表于：2023-3-25 20:43:51* 1473 来自手机 · 发表于：2023-3-25 20:43:51

您需要登录才可以下载或查看，没有账号？立即注册

x

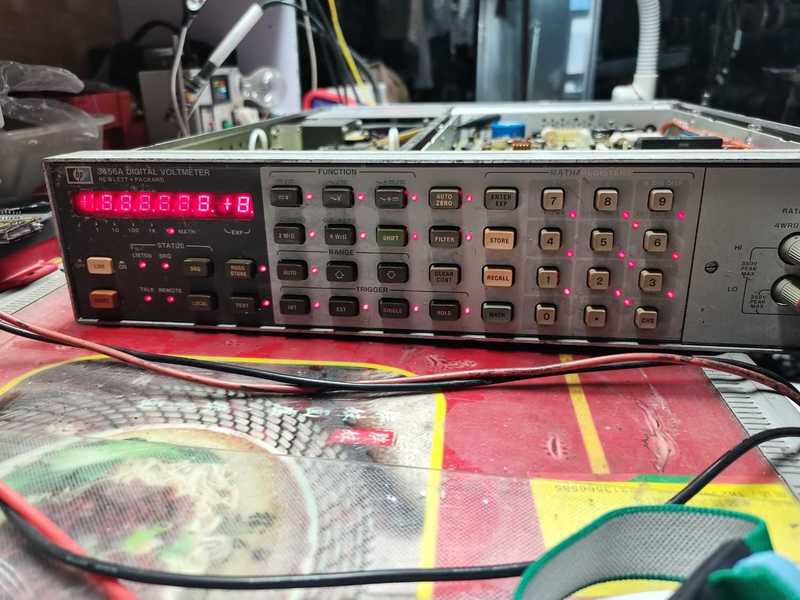

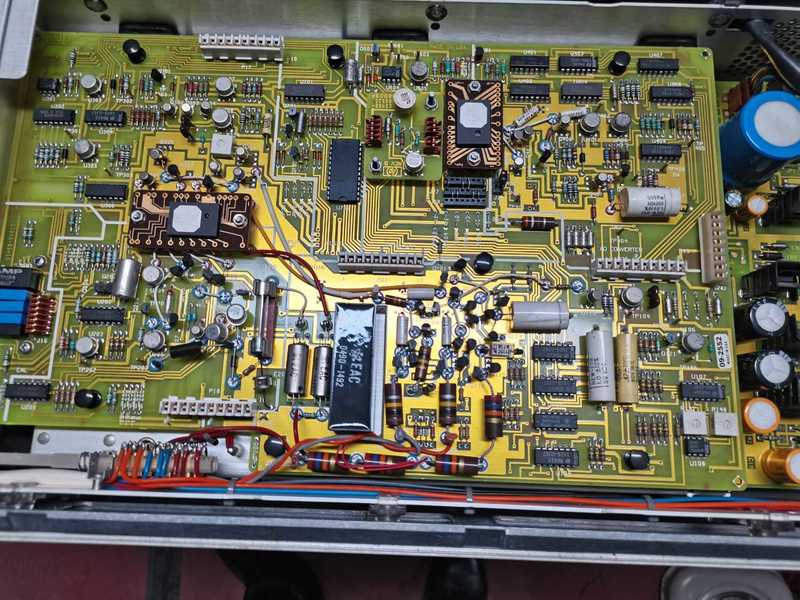

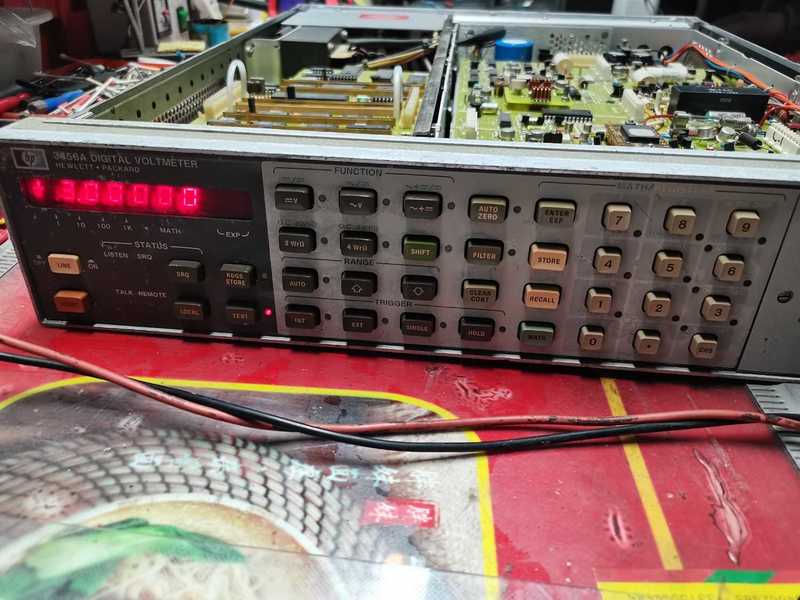

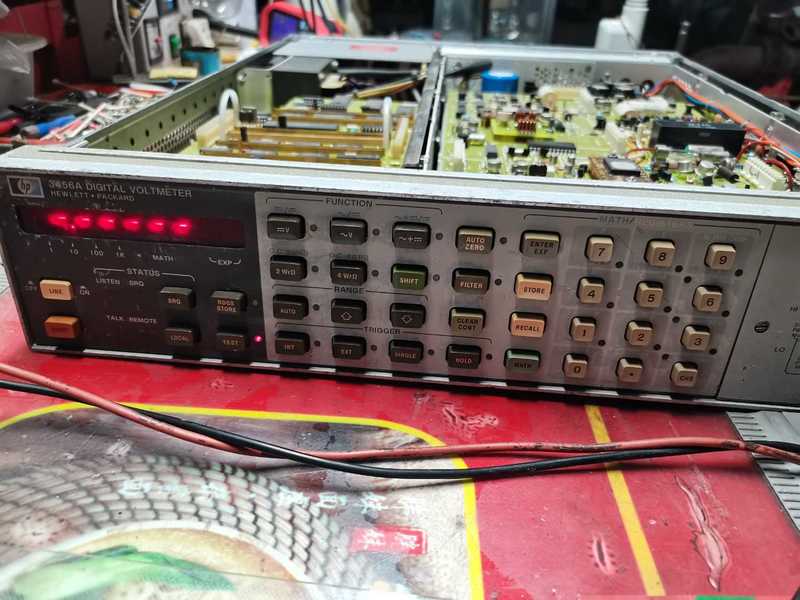

HP3456万用表突然故障不能测试了，供电+5V+40V+15V-15V-18V正常，TEST自动测试屏全亮不动，手动TEST测试项目1、2、3正常，4-12全部没反应，A20板子搞了一天没找到故障点，TP405测量电压有0-5V规律抖动请高手支援一下。

MF500 · 2023-3-25 22:50:26

谢谢分享

wgh1027 · 2023-3-26 13:50:50

这种表有点复杂

wgsd · 2023-3-26 14:31:58

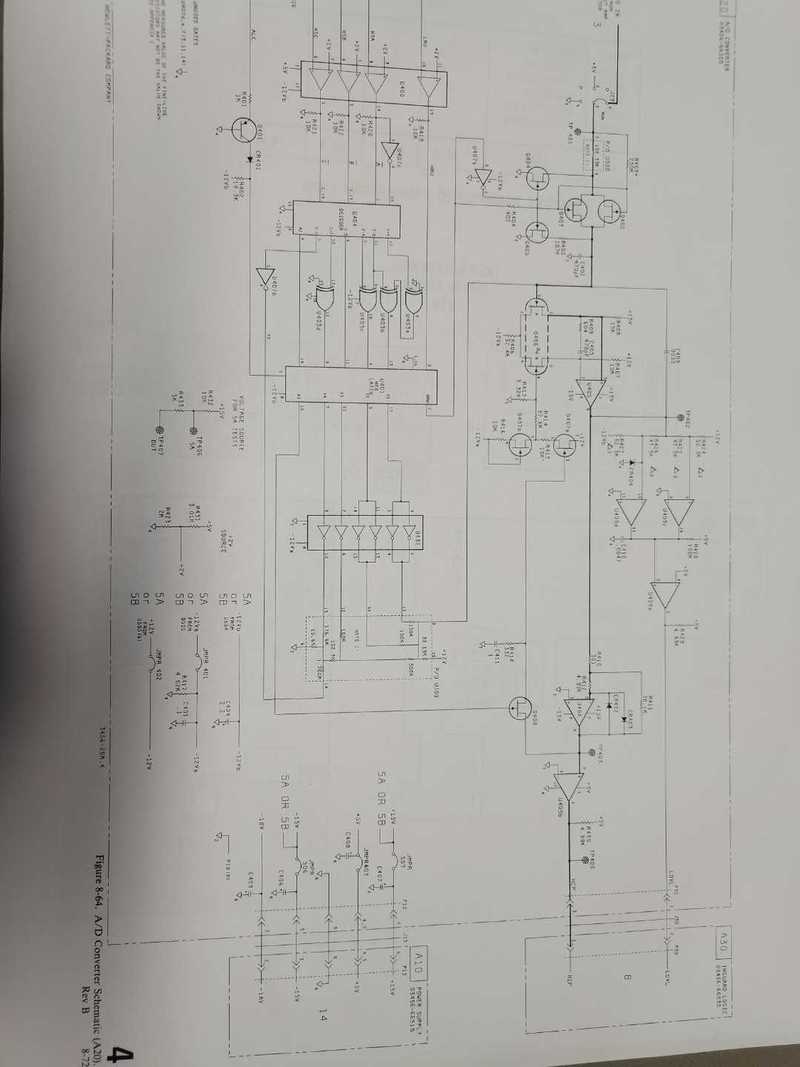

没有这表，线路图也看不清，感觉规律波动是正常的，看图TP405是积分放大输出，正常输出应该是三角波，用示波器可以看出来，测量直流电压就是规律变化的。

wgsd · 2023-3-26 14:43:18

看不清，有两个二极管的运放输出好像是TP403，是积分放大输出的三角波，TP405测试点是在后面，它前面应该是比较器，这样TP405就是高电平、低电平规律输出，示波器测试是方波。

佳维 · 2023-3-26 16:15:44

学习

勇闯沙滩 · 2023-3-26 19:54:53

这表很复杂，古董机。

wgh1027 · 2023-3-27 12:25:11

谢谢分享

cdsh · 2023-3-30 08:52:33

谢谢分享

tpy · 2023-3-30 17:07:19

我是来学习的。

atz123 · 2023-3-30 20:07:26

谢谢分享

佳维 · 2023-4-1 16:41:51

好复杂的表

atz123 · 2023-4-1 19:27:37

做工真好

jack01a · 2025-10-21 22:39:43

楼主修好了吗，4-12都是模拟板的事。这表岁数太大了，终究敌不过岁月
