泰克TDS380示波器维修

43545 · 发表于 2023-3-26 23:51:41

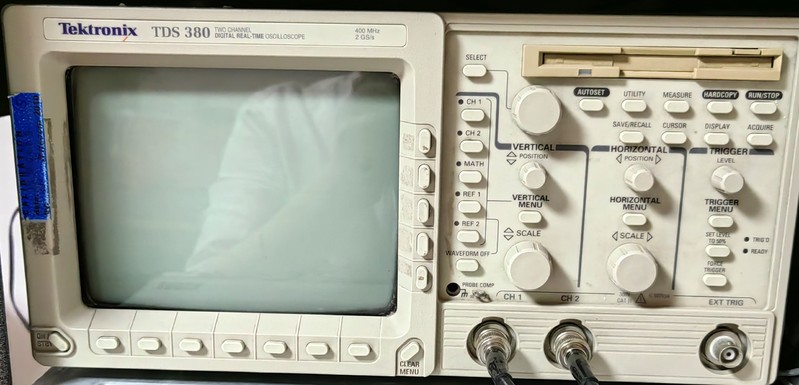

泰克TDS380示波器是前段时间网上买的，示波器挺老的了，400M带宽，2G采样率。TDS 380: 1 ns/div to 5 s/div in a 1–2.5–5 sequence Record Length 1,000 samples


当时拿到示波器时，开机时间长了，就会关机，屏幕图像也有点晃的感觉，防止故障进一步损坏，拆机看看。

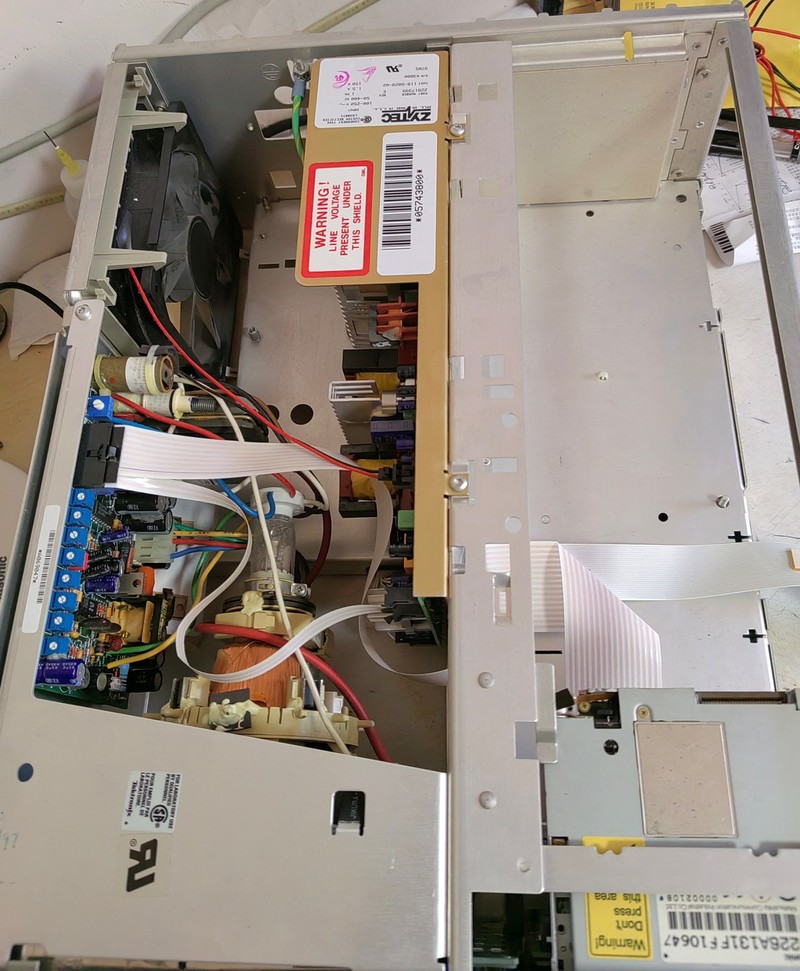

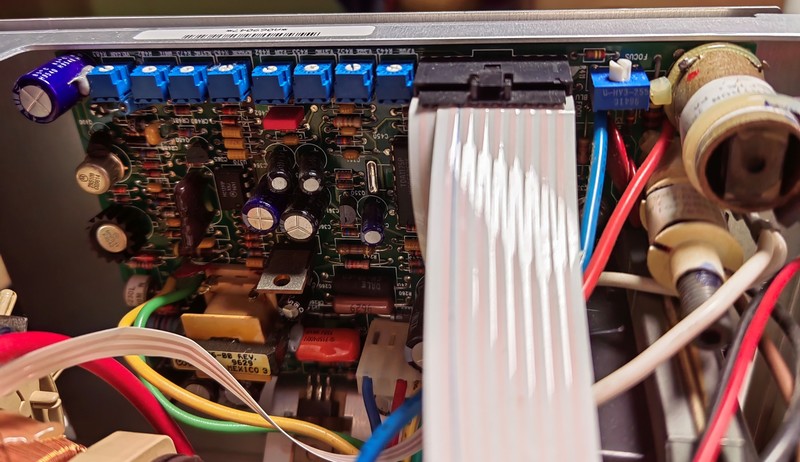

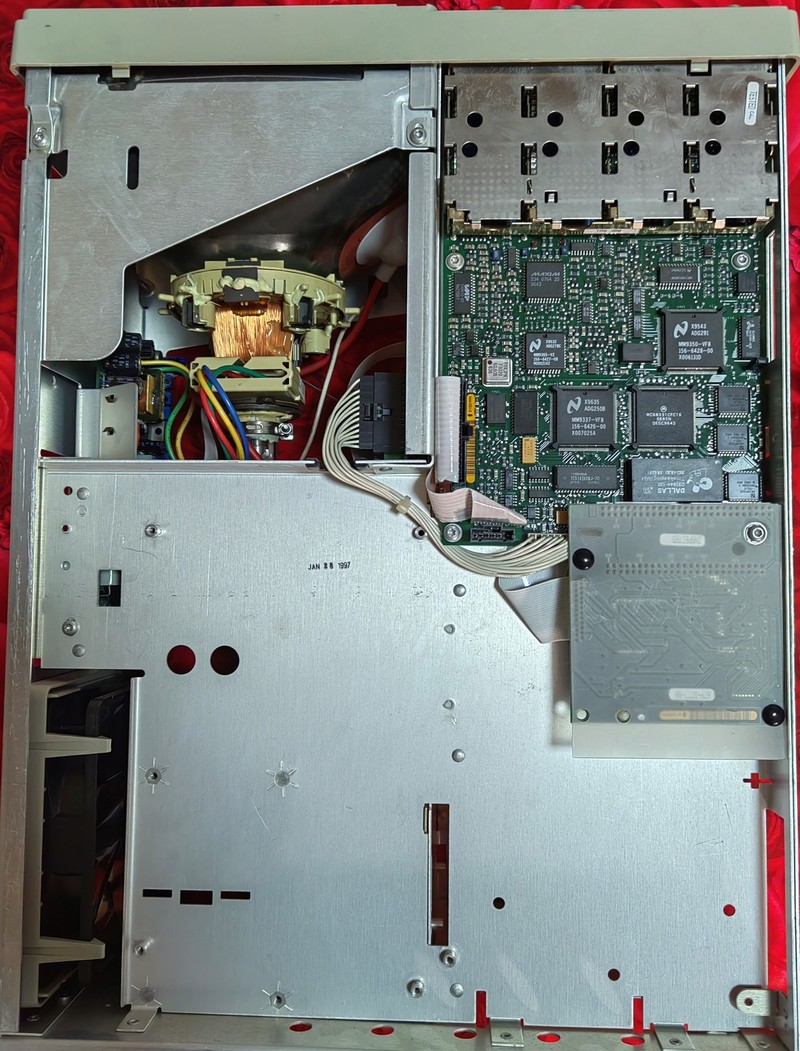

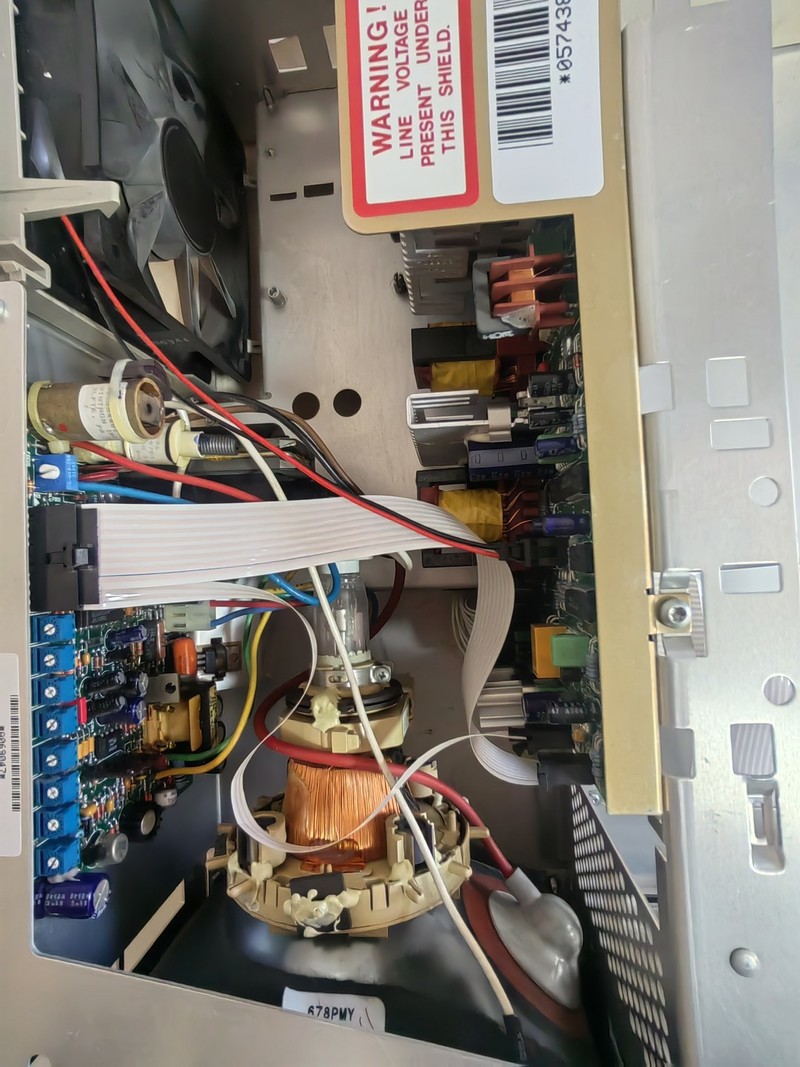

整体分为左、右两格，左边有高压扫描板、电源板、示波管三部份。右边只有一个软驱，大部份是空的，这空着的位置是选件，用来装视频VGA卡和通信卡，这台机器没有。有视频卡就可以直接连显示器。

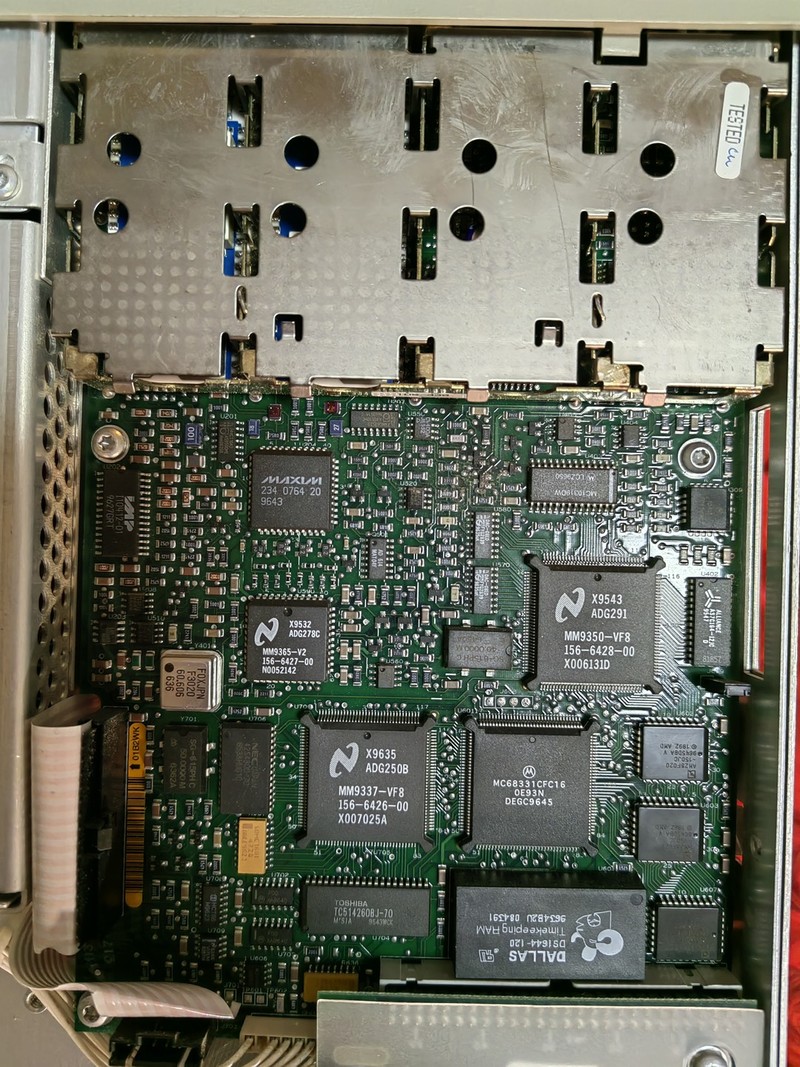

很奇怪为什么没有主要的板子呢？主要的板子就是整个示波器的核心，他在机箱底部。

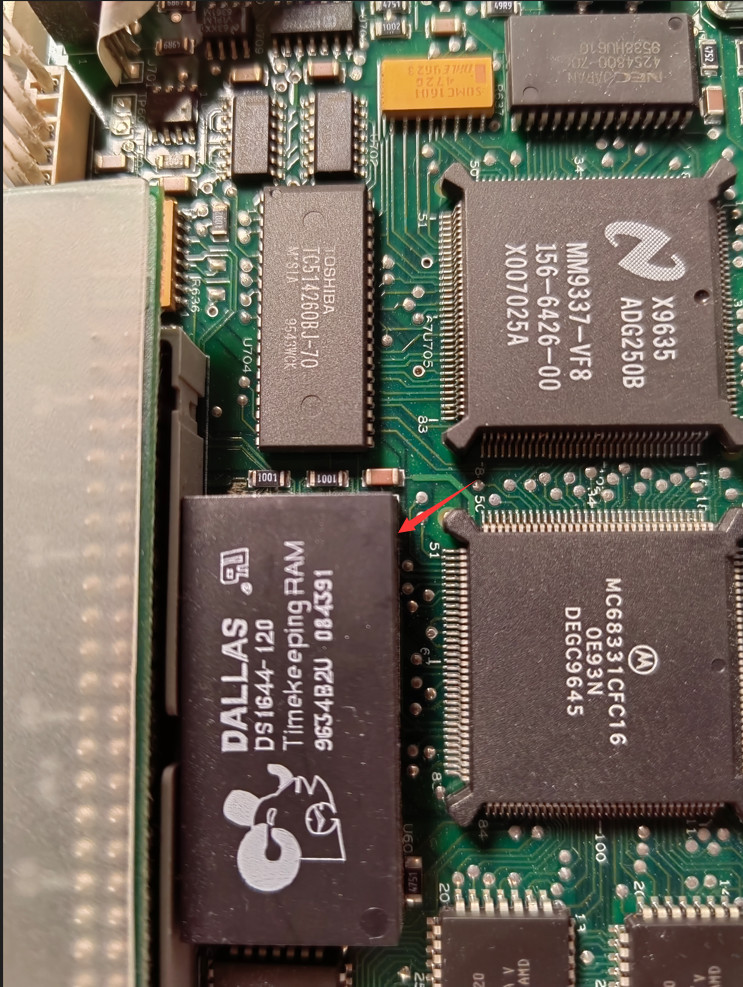

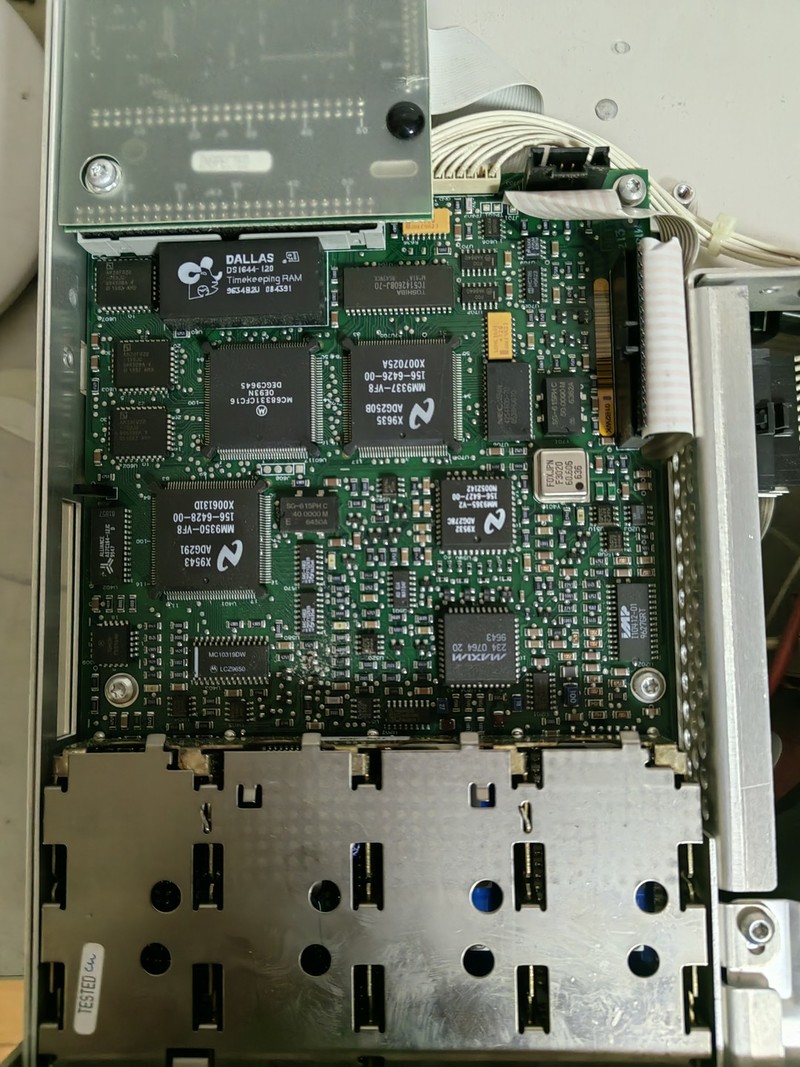

主板上有一个很特别的芯片，据说是RAM，内部带电池，完成时钟功能，还保存校准数据。
DALLAS DS1644-120 TimeKeeping RAM

核心主板没什么问题，所以没有细研究。

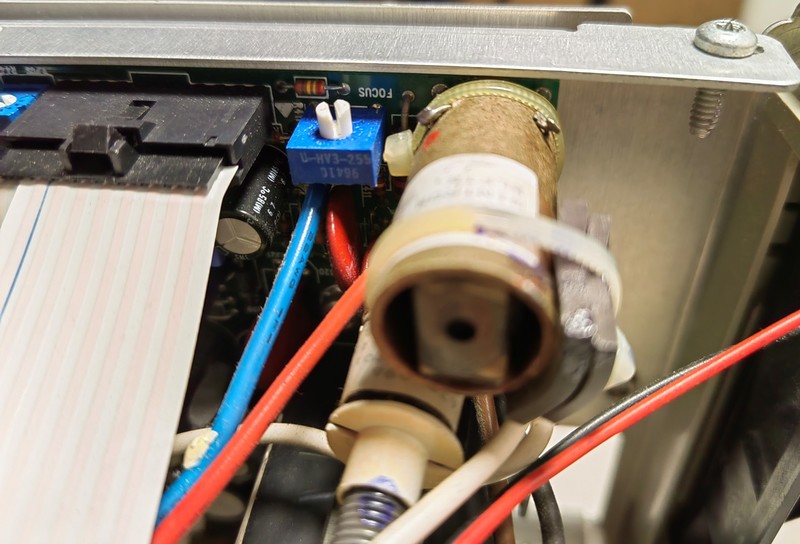

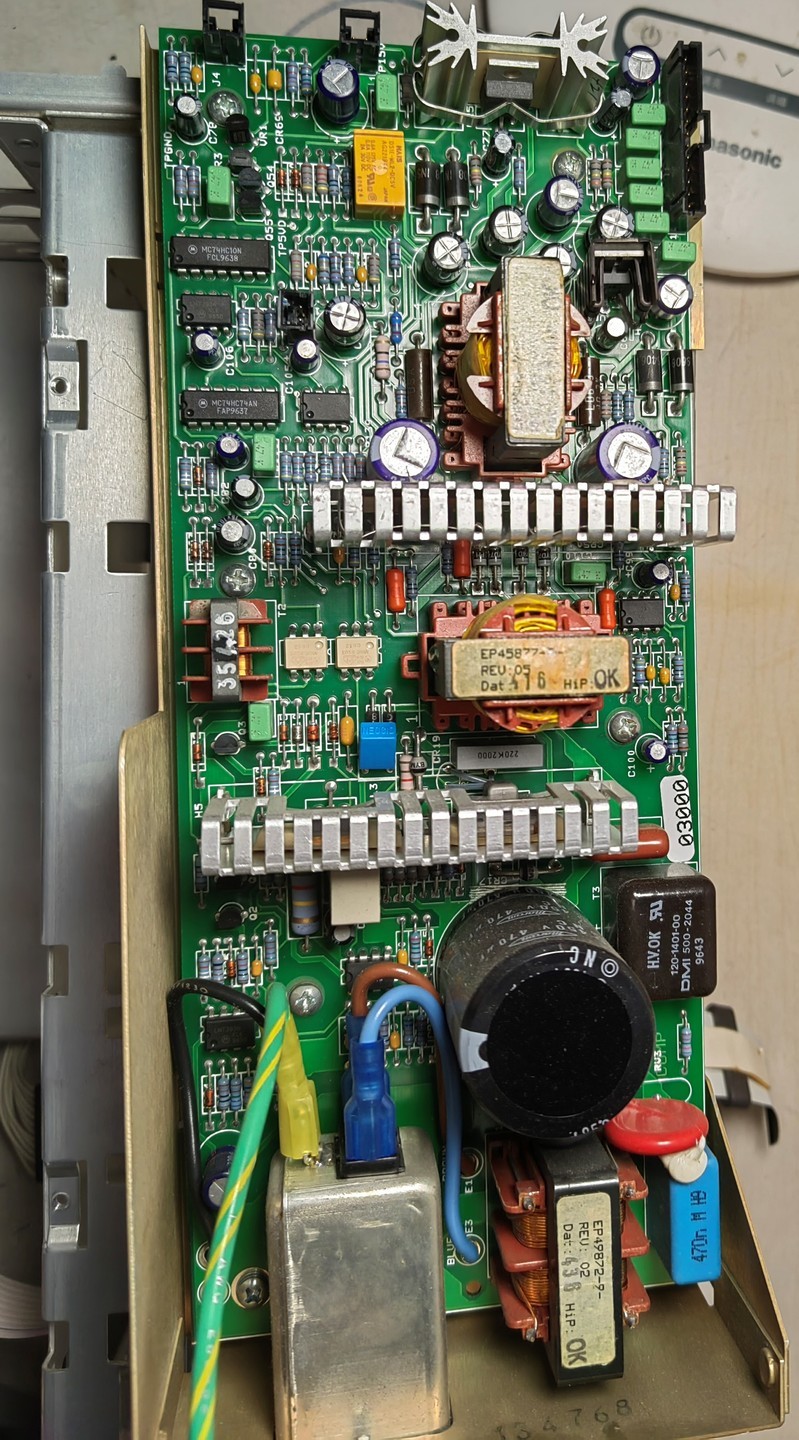

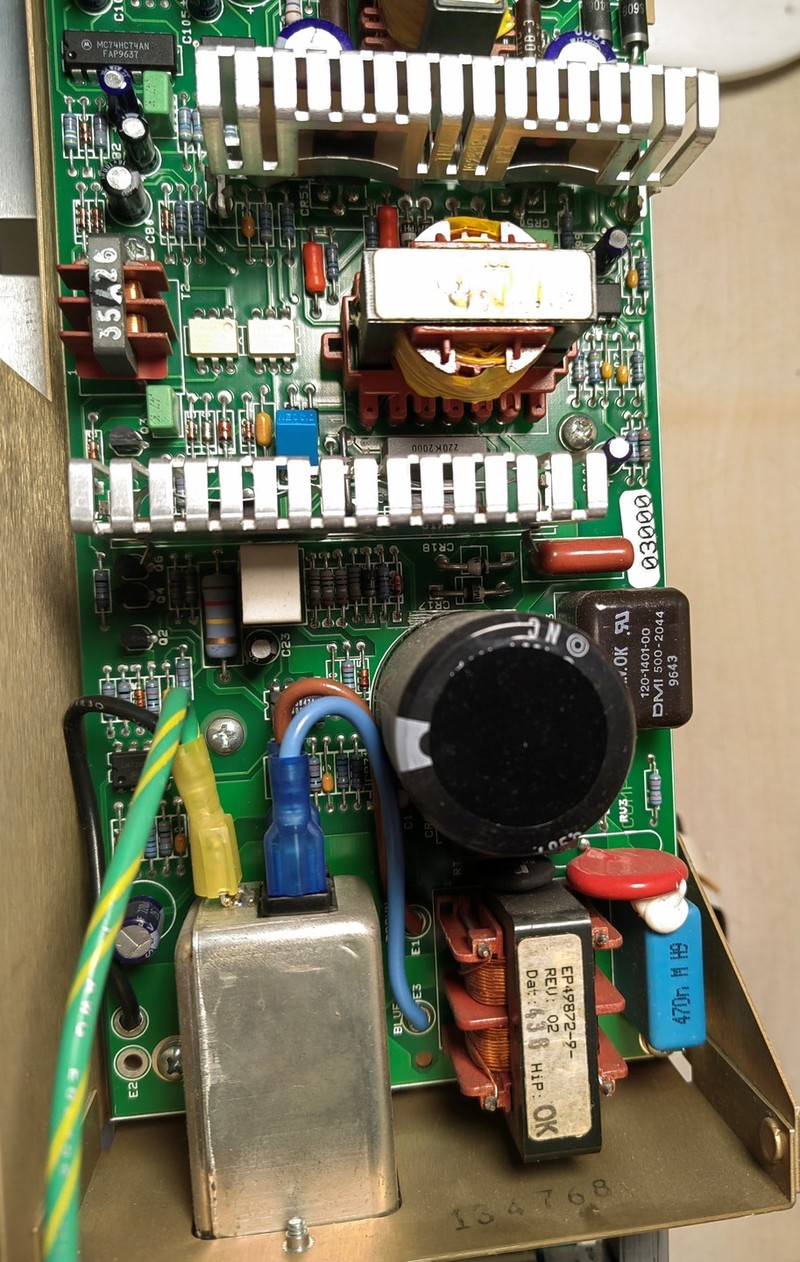

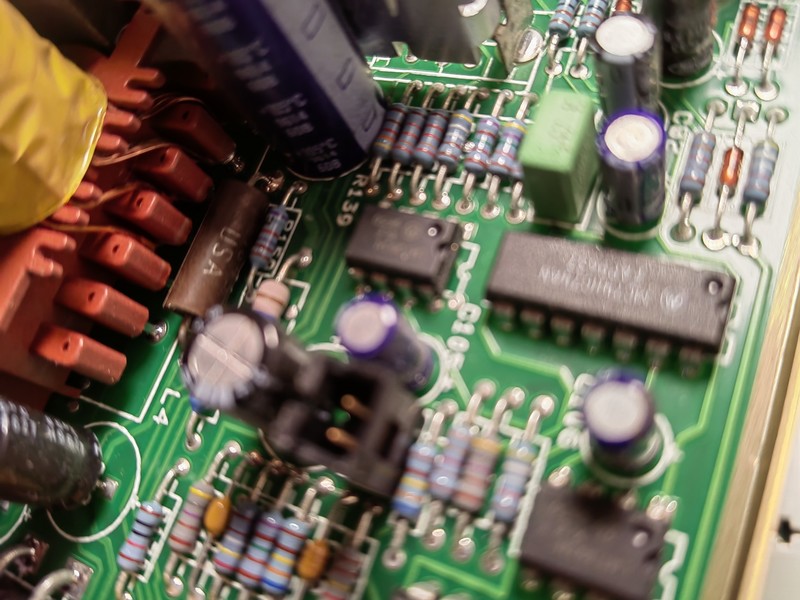

出现问题的电路是在电源板上，电源板上开关电源变压器磁芯脱胶了，后来用万能胶粘好啦。

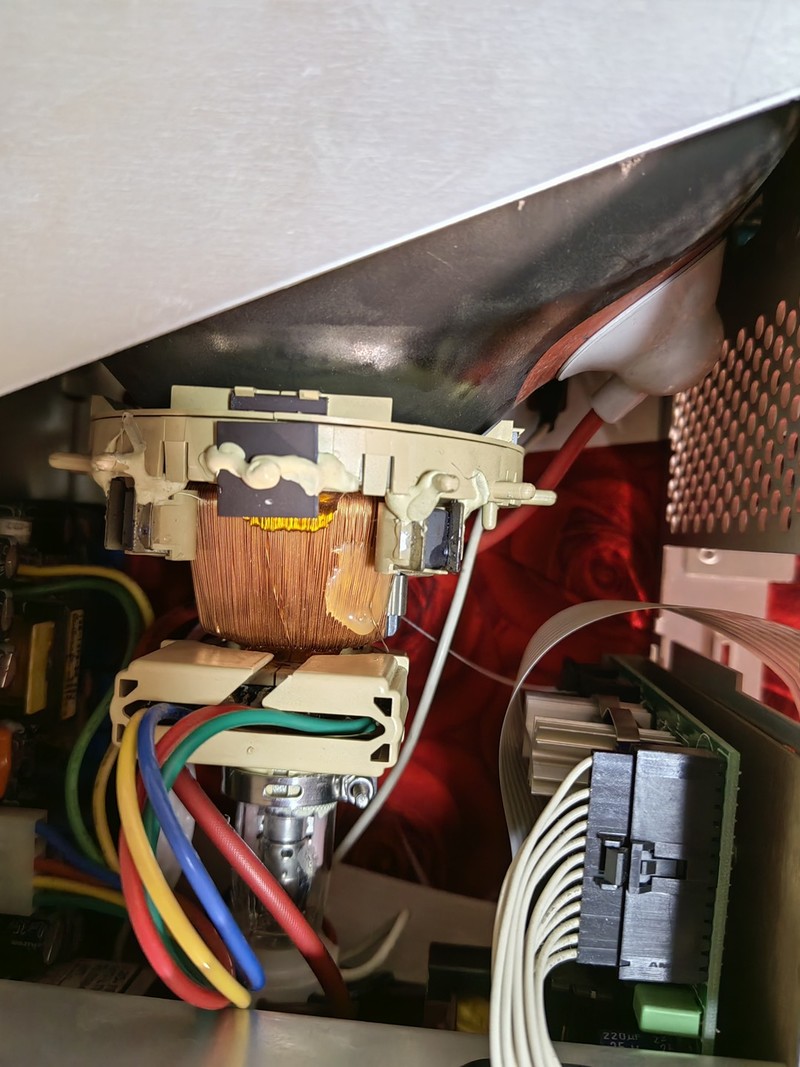

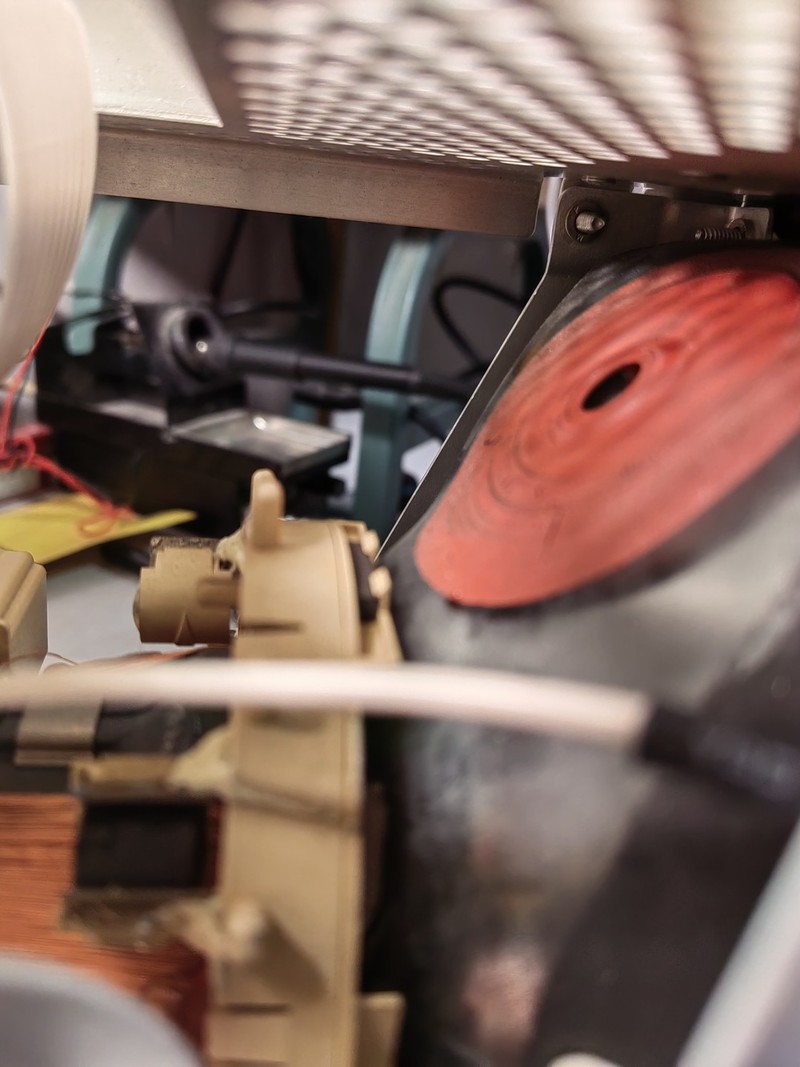

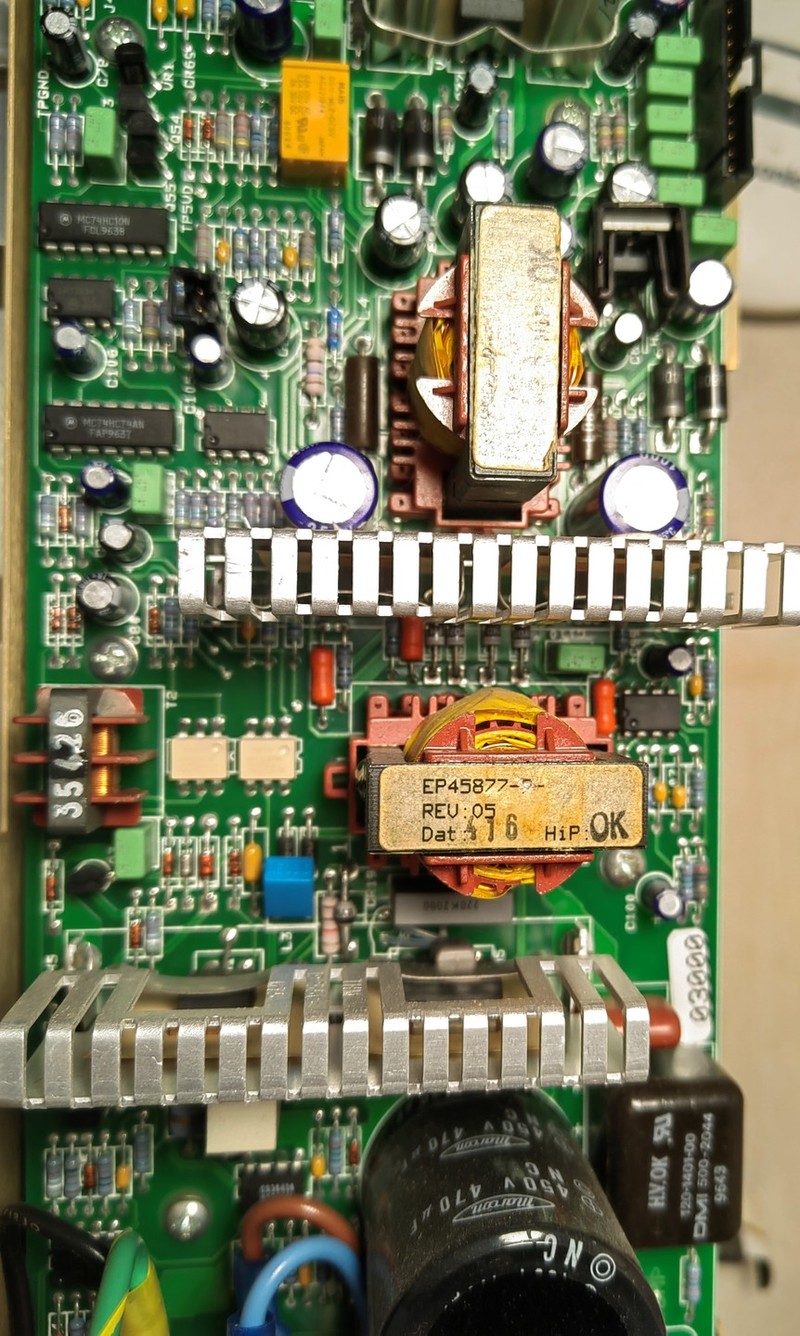

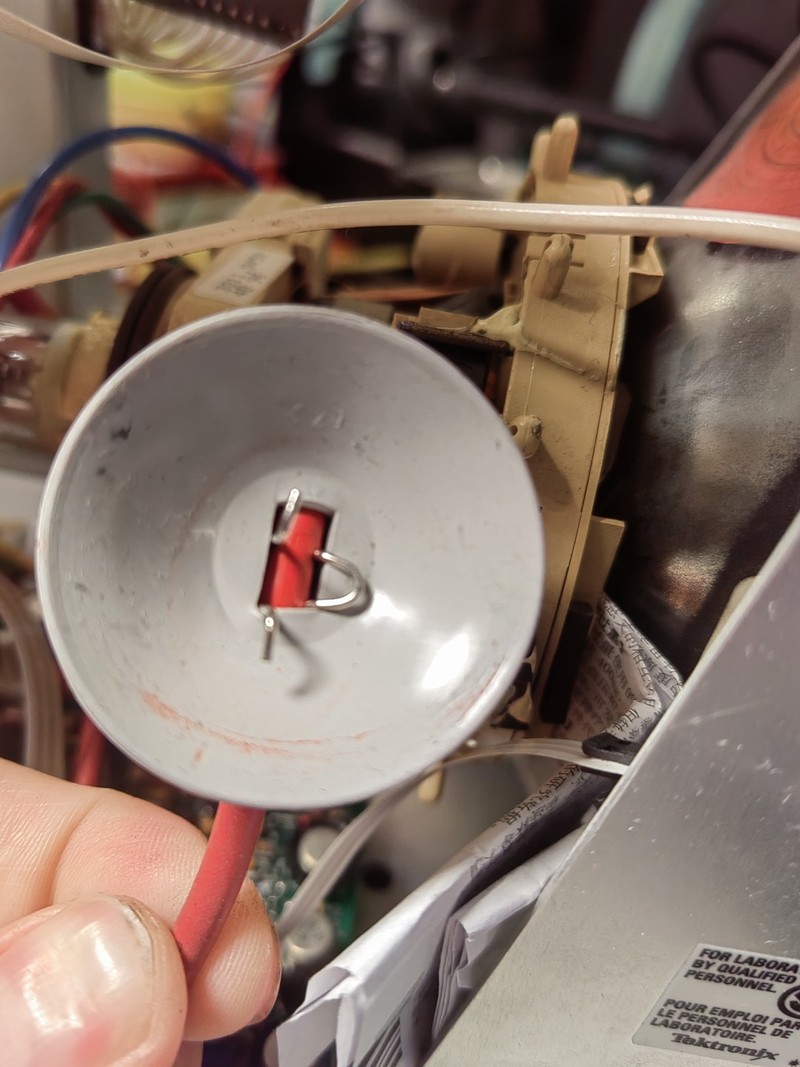

电源板上散热片旁边的变压器磁芯粘好后，故障就消失了，机器太老了，偏转线圈根部塑料都断啦。

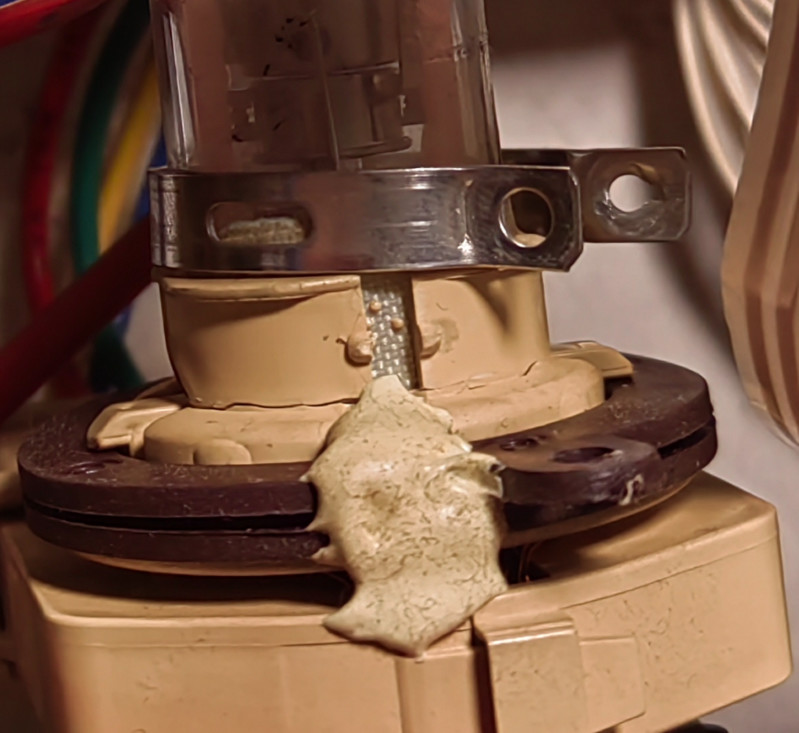

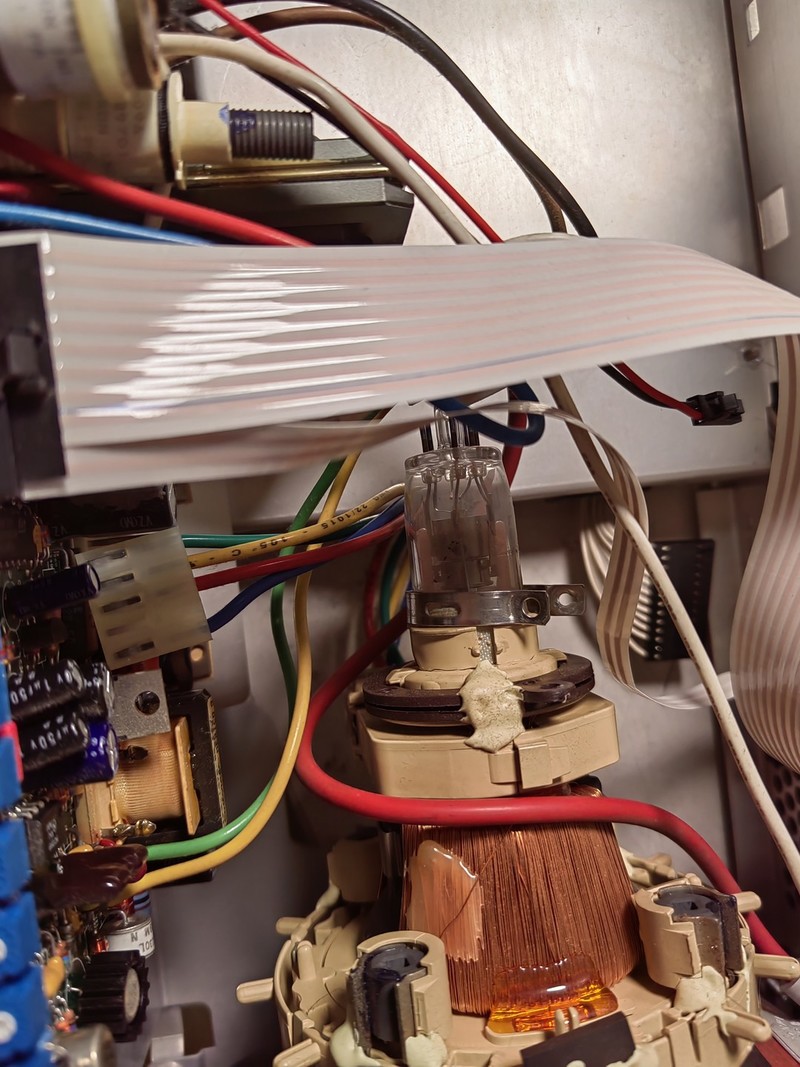

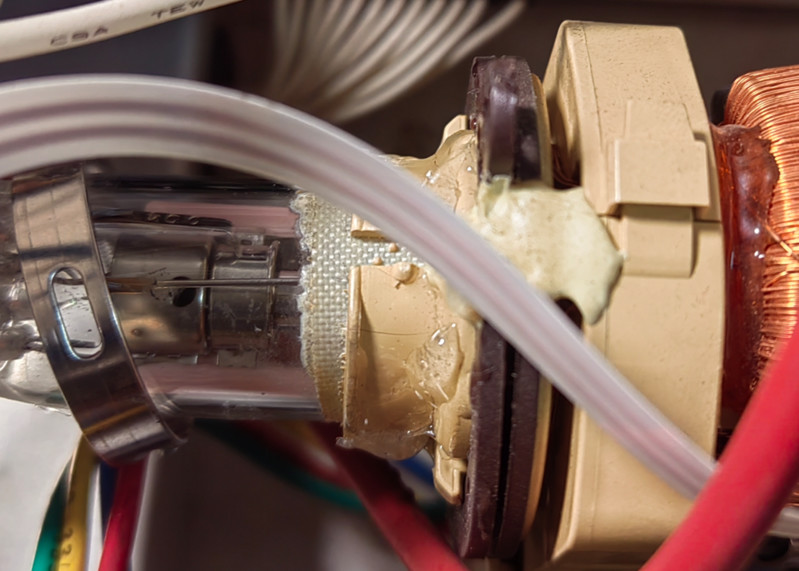

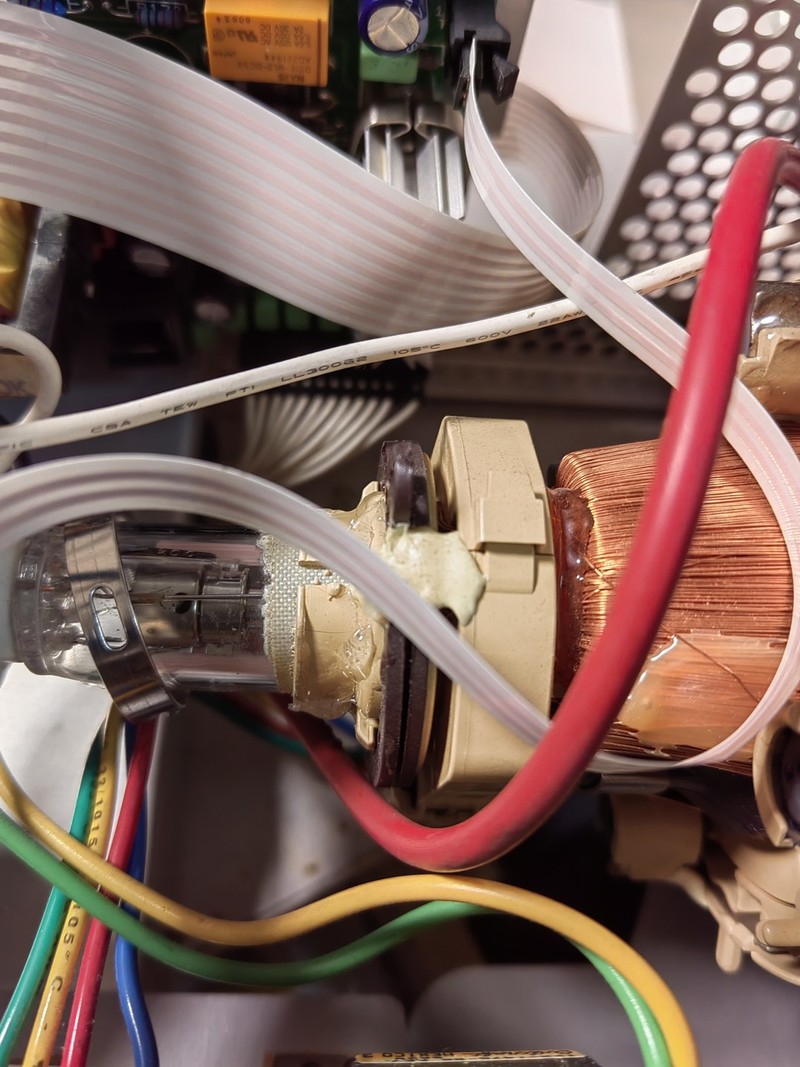

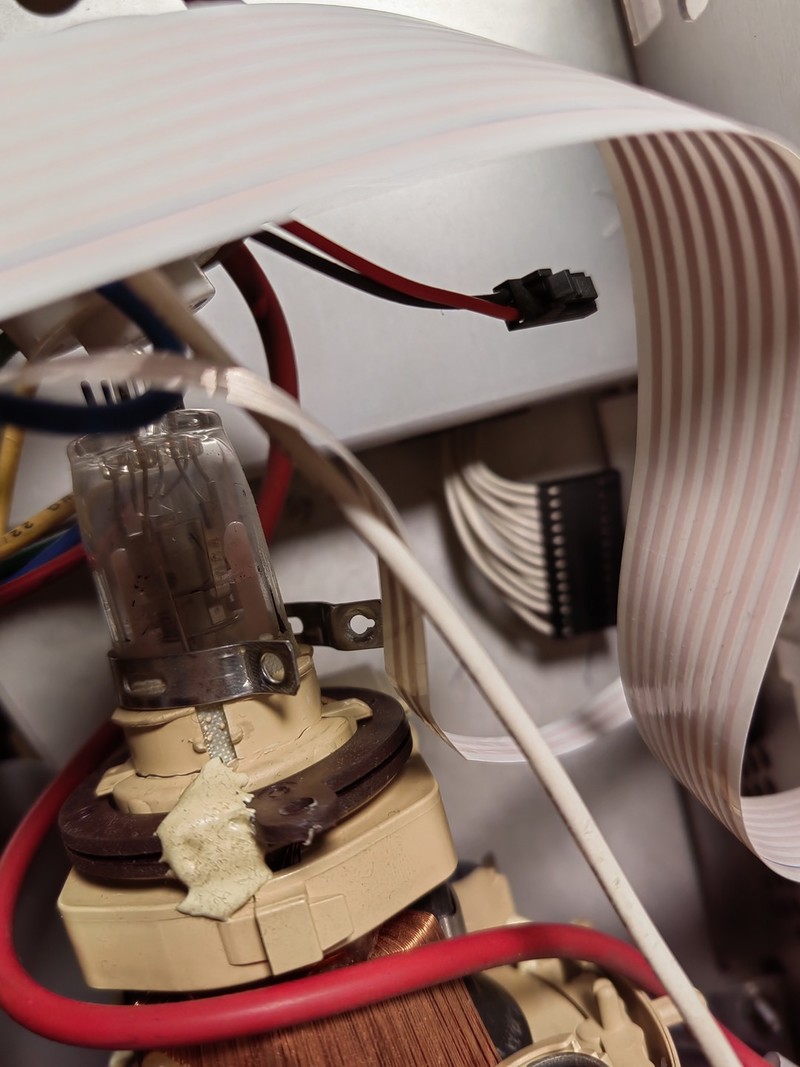

用万能胶进行粘接，效果如下：

粘接完后就得得调节偏转线圈了，否则显示出的图像会不正的。

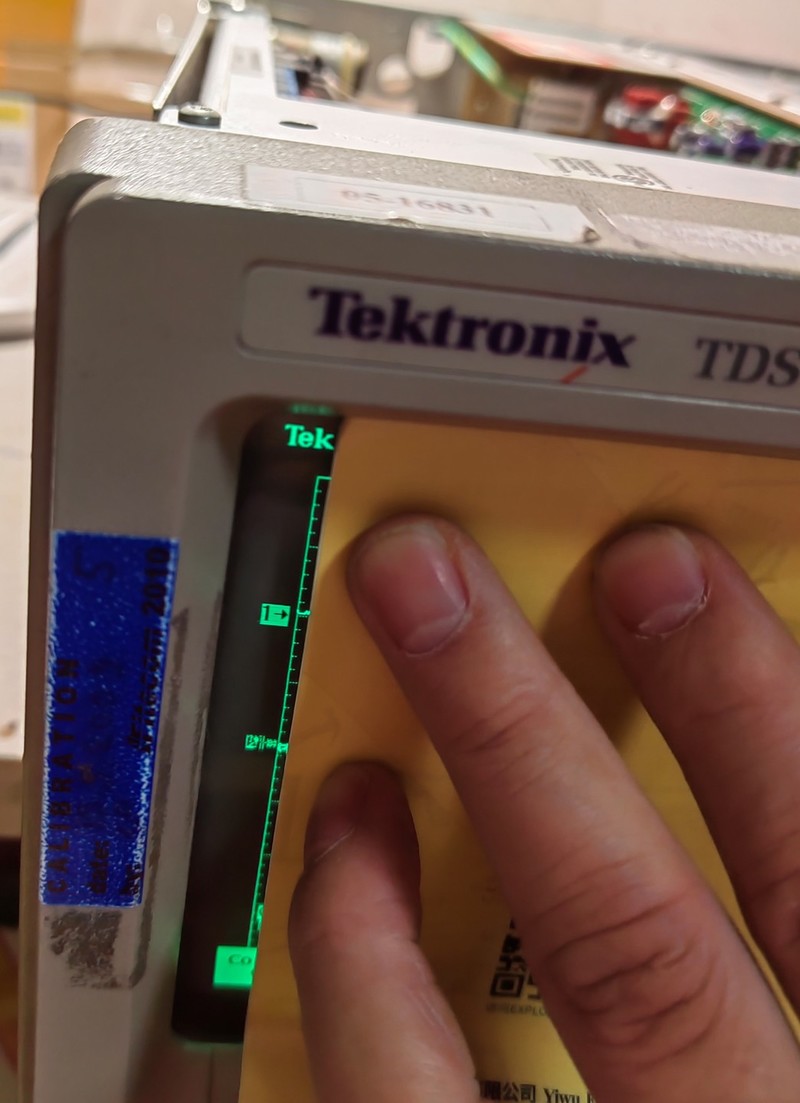

我用一张纸放到屏幕上，看着屏幕上显示的框和这个纸边上垂直成一条线就可以啦。

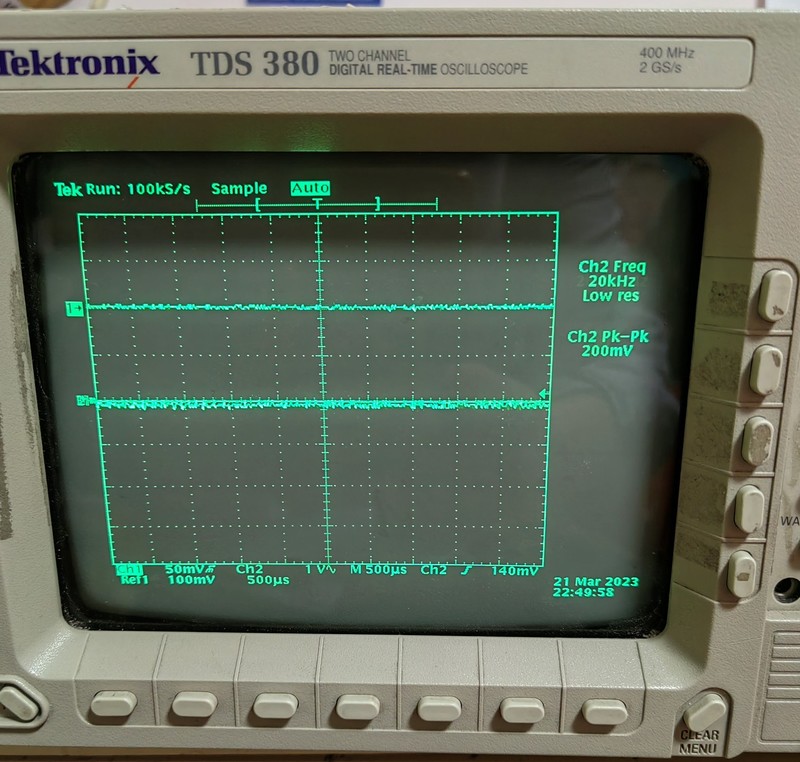

调节完偏转线圈后的效果：

偏转线圈调好后，到此所有故障都修复了。

勇闯沙滩 · 发表于 2023-3-27 06:58:31

很好的机器，当年价钱不菲。

tpy · 发表于 2023-3-27 08:02:47

已经是数字示波器了？

mvwz24029819 · 发表于 2023-3-27 08:51:41

曾经的高级货

HD123 · 发表于 2023-3-27 08:58:41

不错！好东西

佳维 · 发表于 2023-3-27 10:02:41

感谢分享

wgh1027 · 发表于 2023-3-27 11:26:37

谢谢分享

fslichong · 发表于 2023-3-27 12:53:37

好东西，制造工艺很好

hymyfzgs · 发表于 2023-3-27 13:29:22

这个机器保存的真好，内部真干净，好像使用不多，谢谢分享。

atz123 · 发表于 2023-3-27 19:42:57

楼主厉害，佩服
