众仪ZT-980L拆包试玩

snowrose2000 · 发表于 2023-5-11 20:44:29

包装盒还是ZT980的。什么都没变。只是在上面贴了打印的980L 做型号区分。

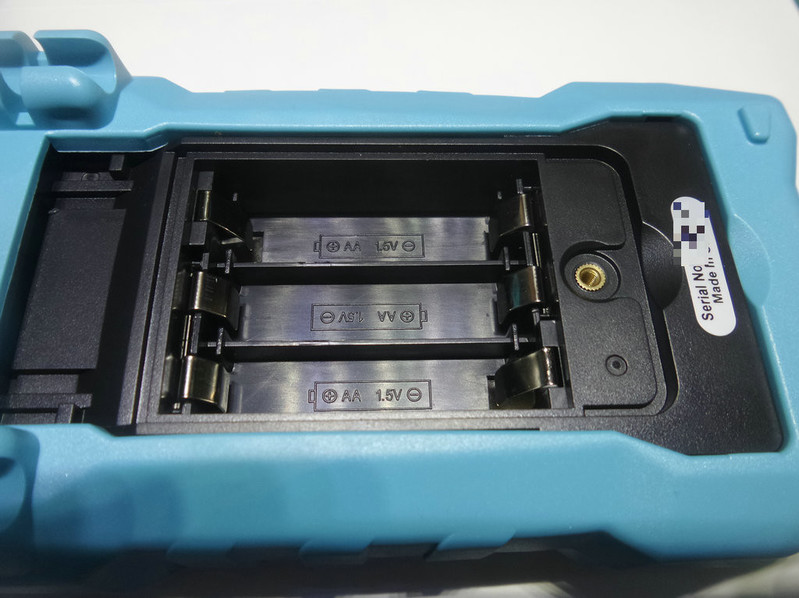

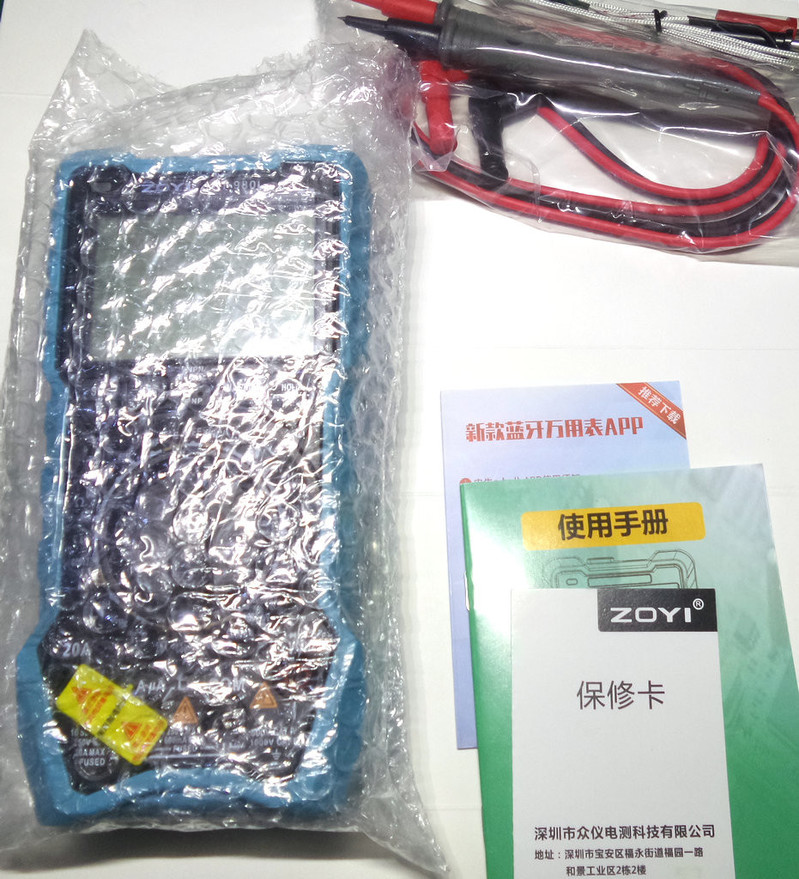

表笔，温度探头，说明书表修卡，3节碳性电池。
收纳包缩水成气泡袋了。。。不知道后期出的还会不会给收纳包？

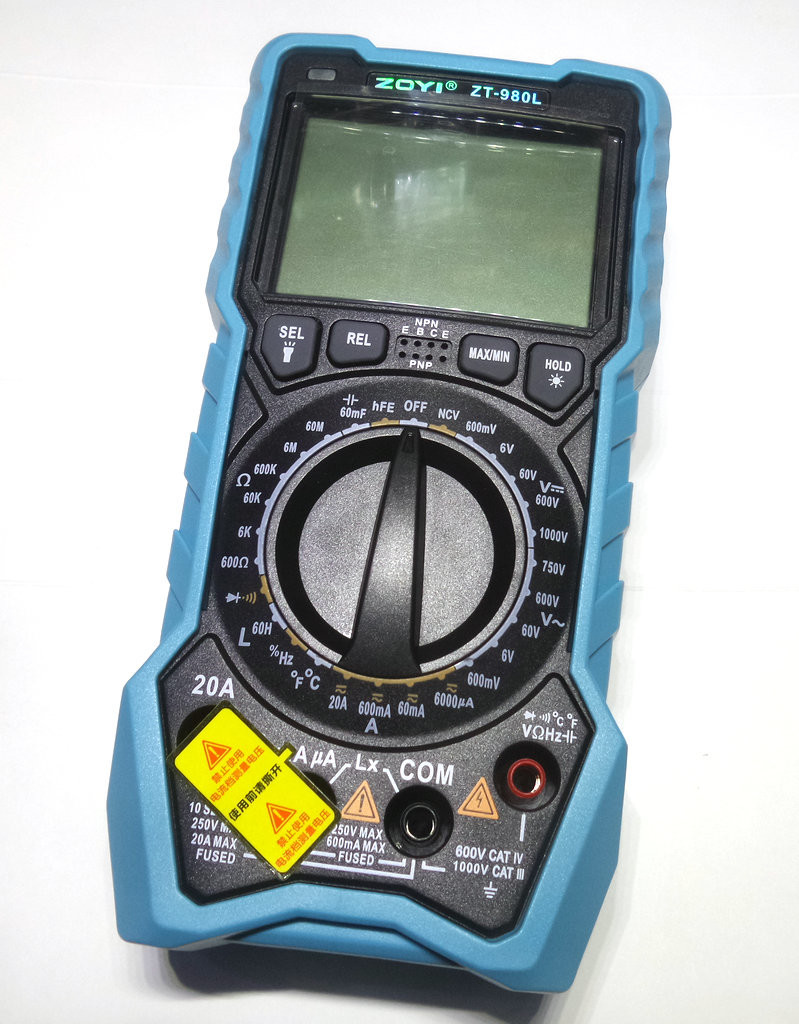

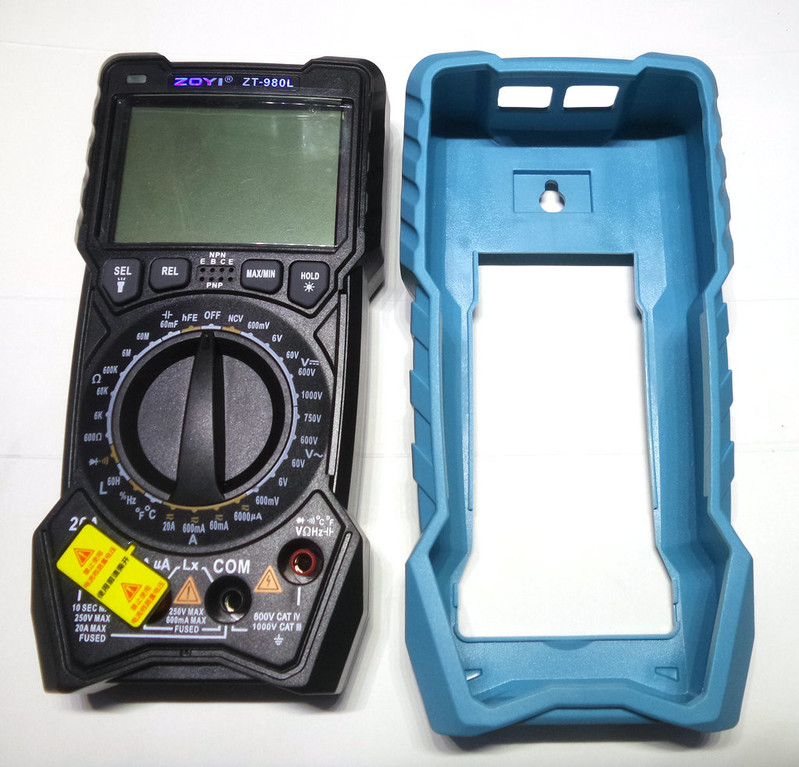

外观和之前的980一毛一样。只是保护套变成了蓝色的。

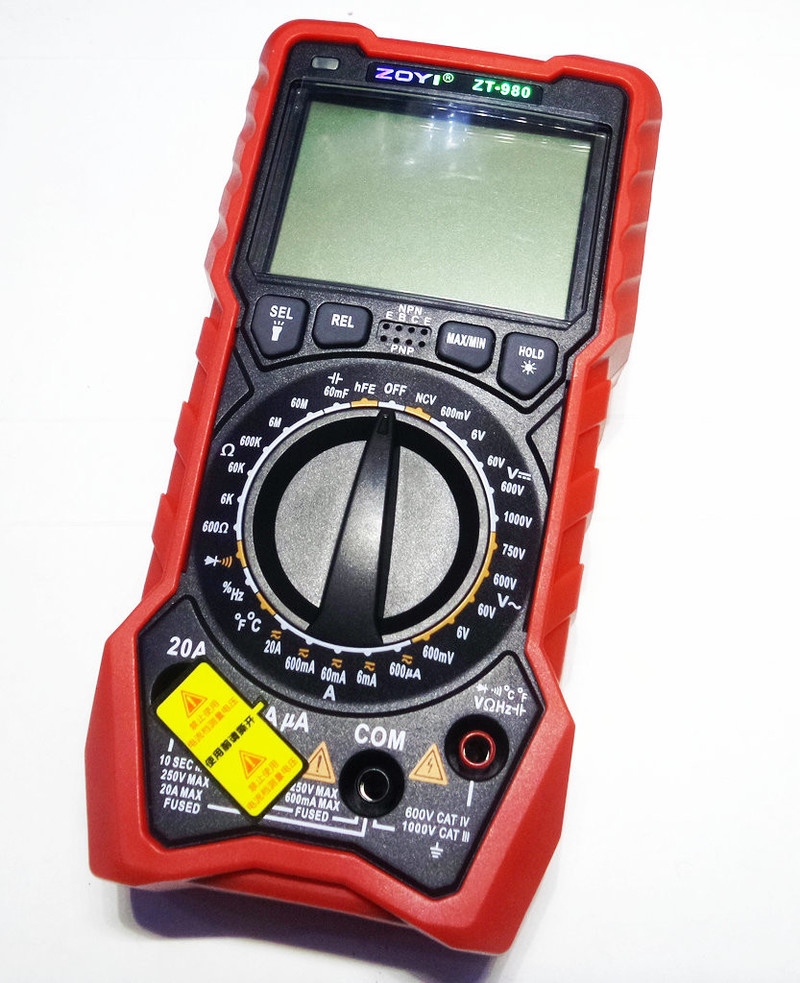

下图为ZT-980

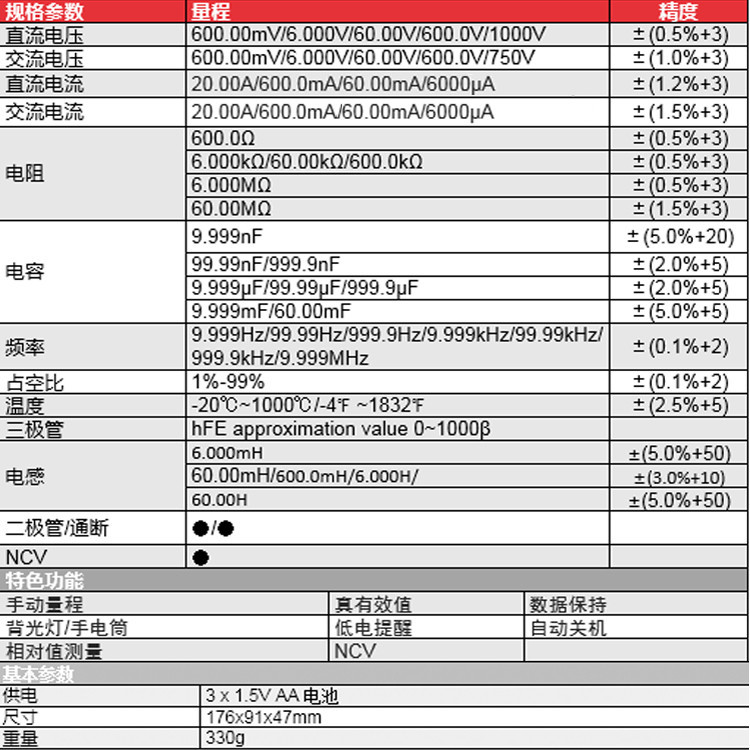

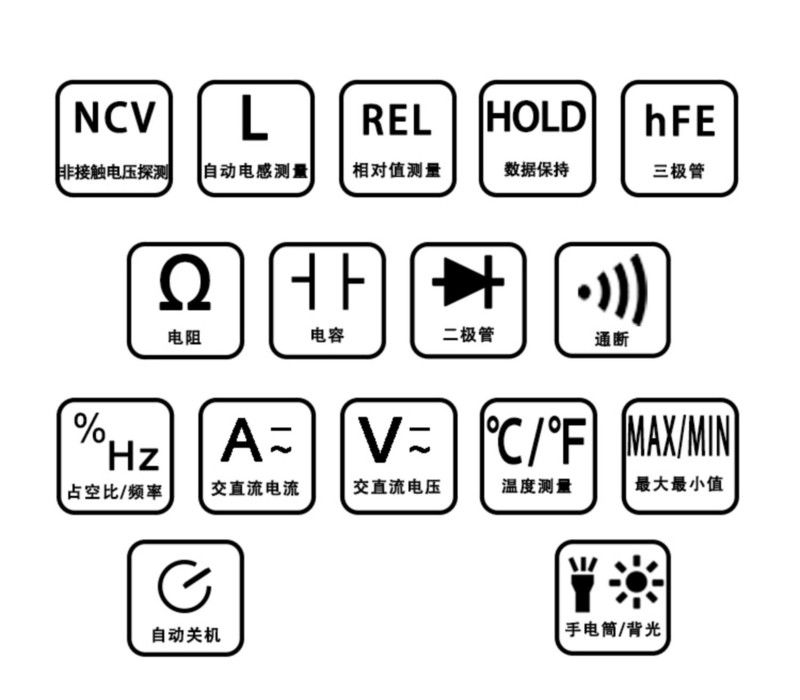

官方参数

多了个L，就是多了电感测试功能。
这样是不是就算得上“全”功能万用表了？

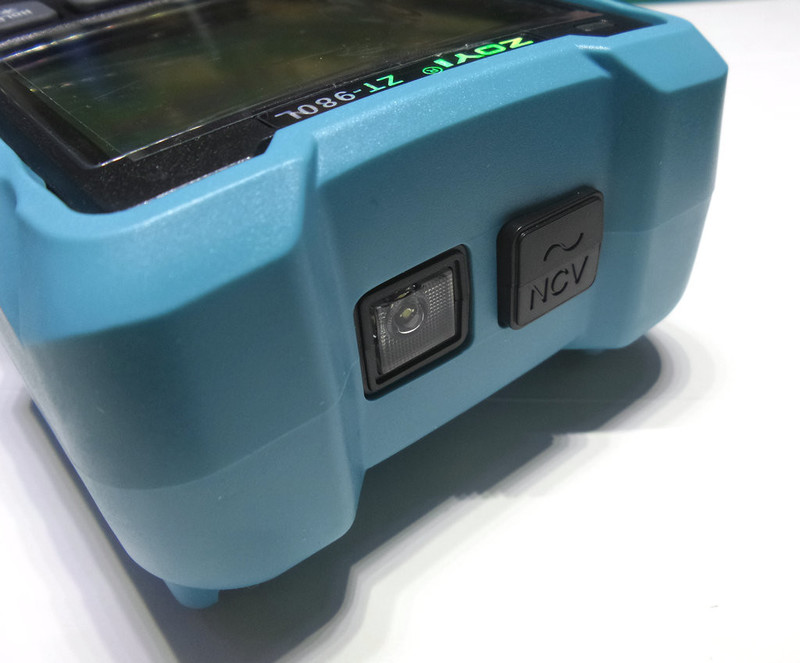

外观没啥说的了，没啥特别的。

除了电容，电感档是自动量程以外，其他全手动。

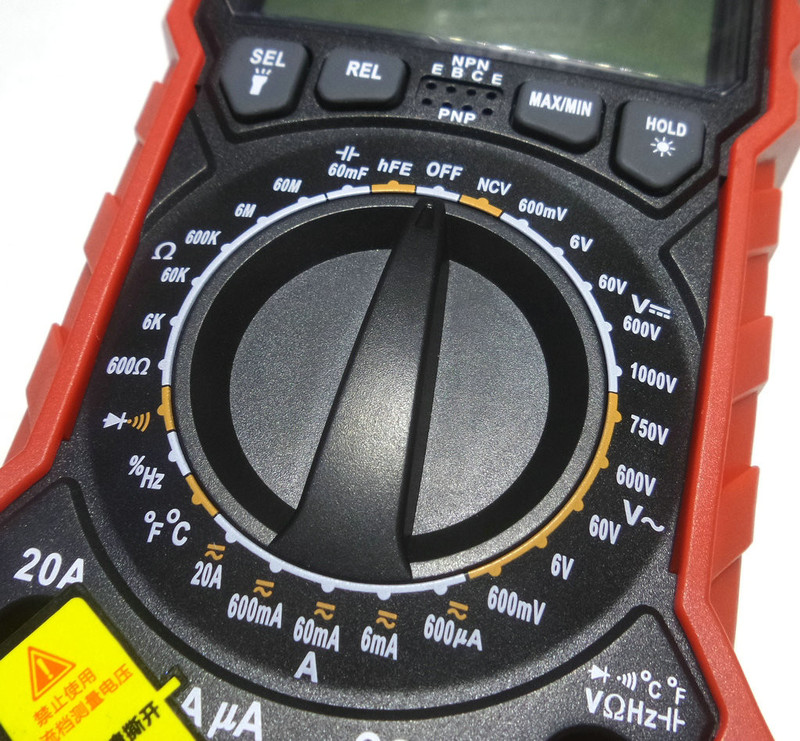

下图为ZT-980

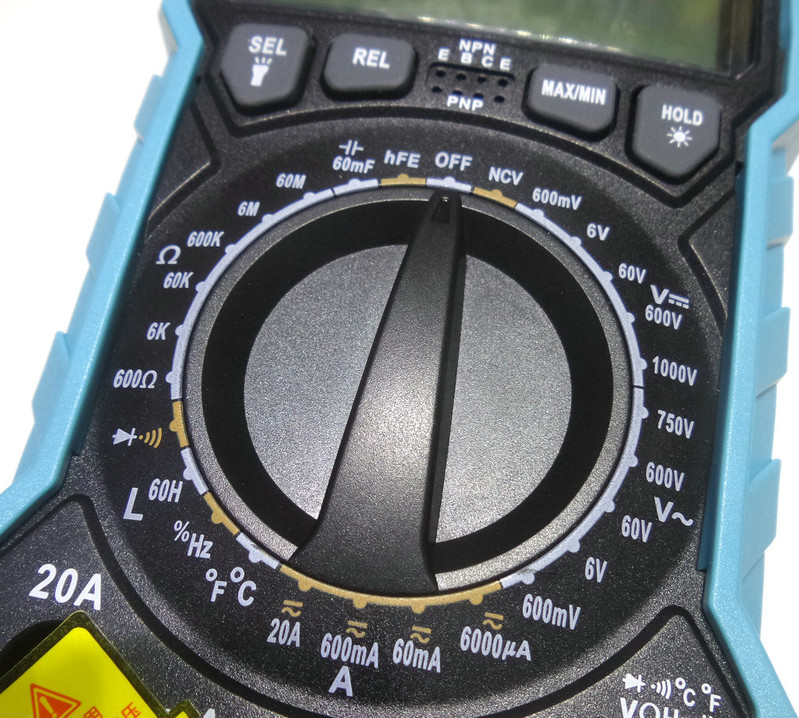

ZT980L 取消了6mA的电流档，直接给了个6000uA的电流档。

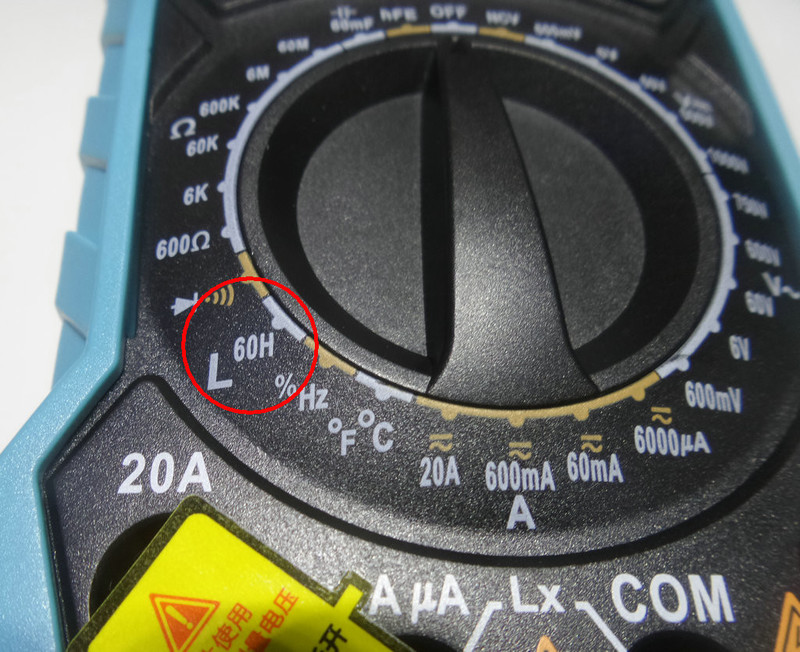

挤出一个档位变成电感档。

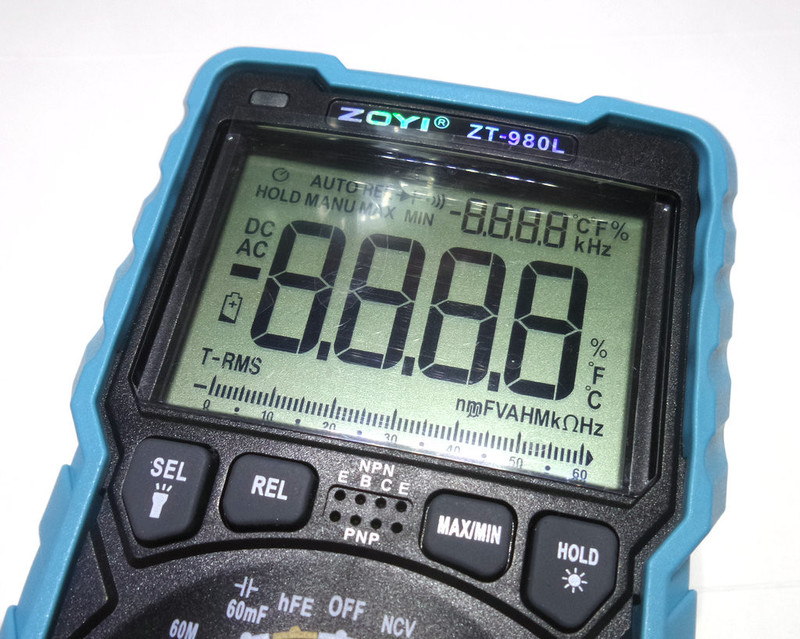

开机满显。目前众仪的万用表屏幕已经没有当初可视角度不佳的槽点了。任何角度显示效果都很好！

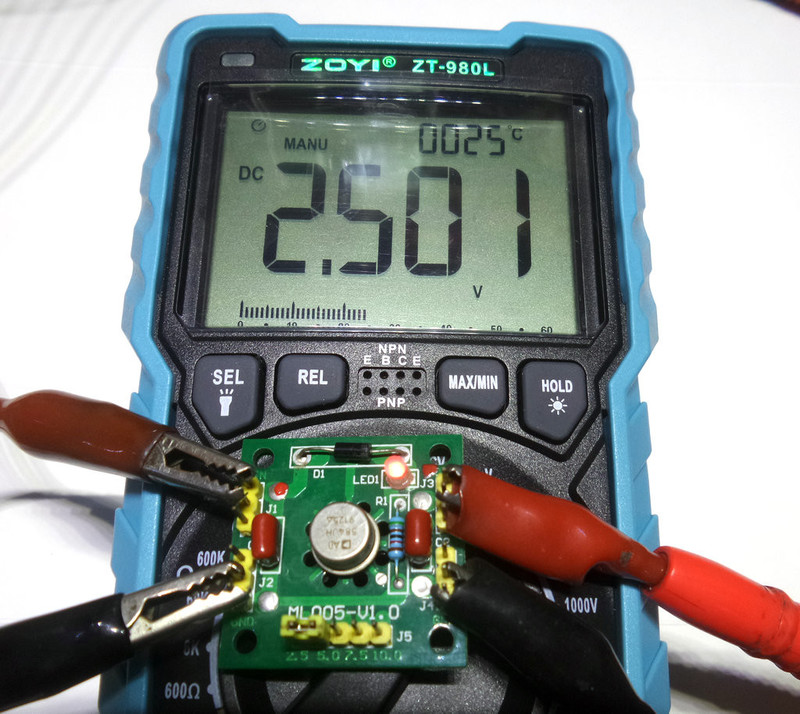

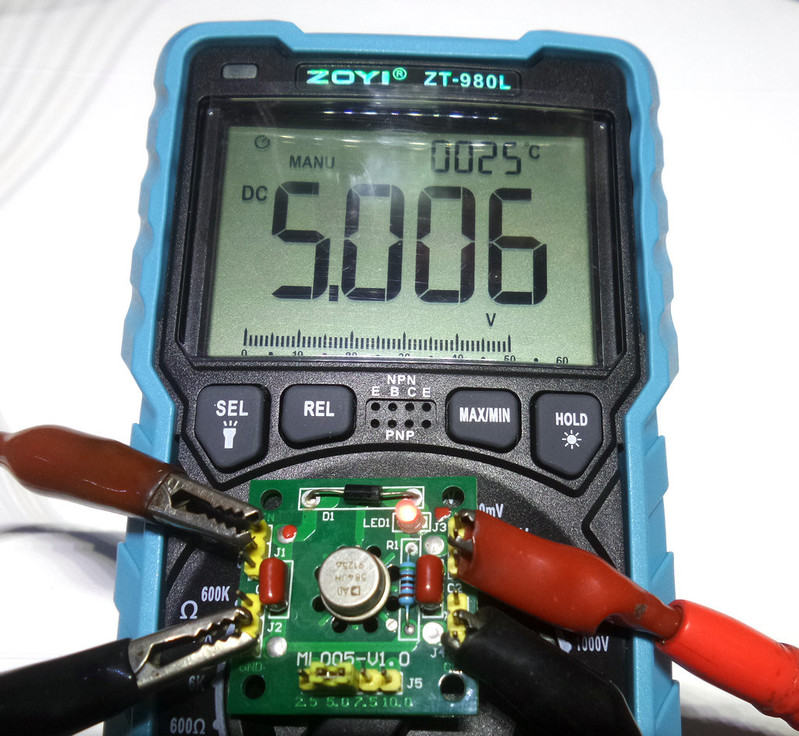

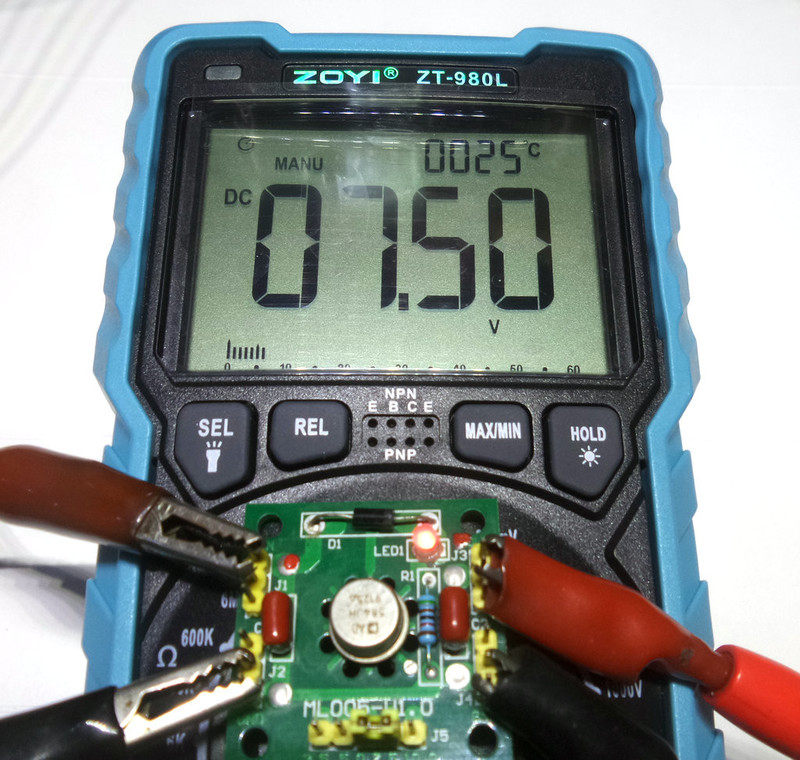

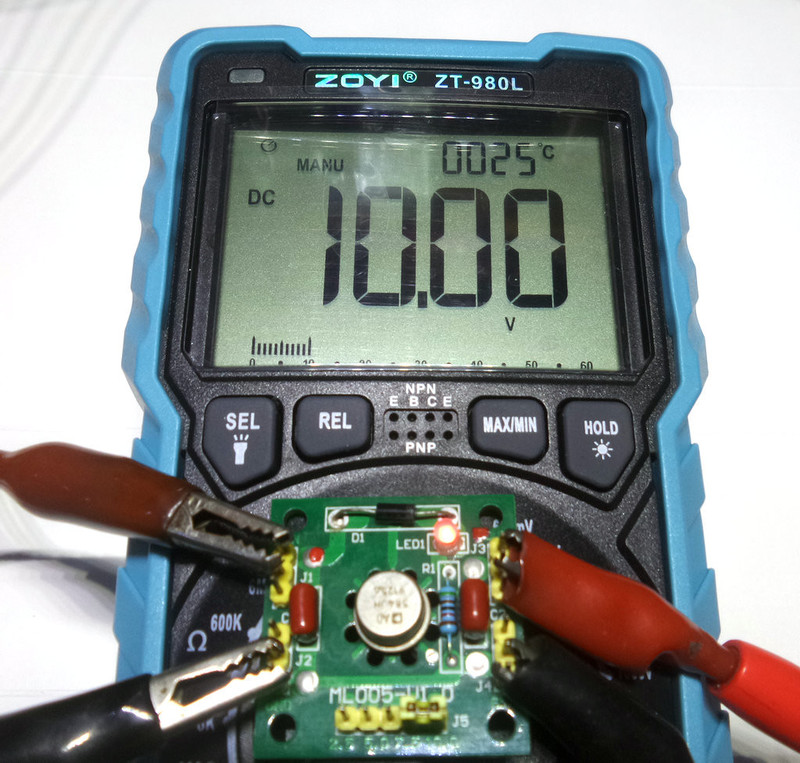

先简单的测试一下。

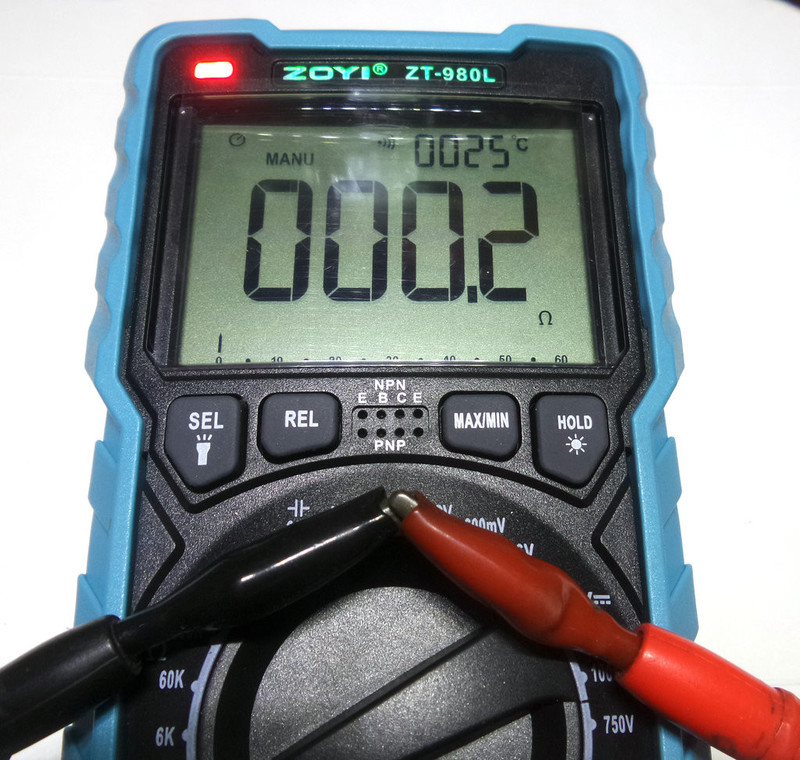

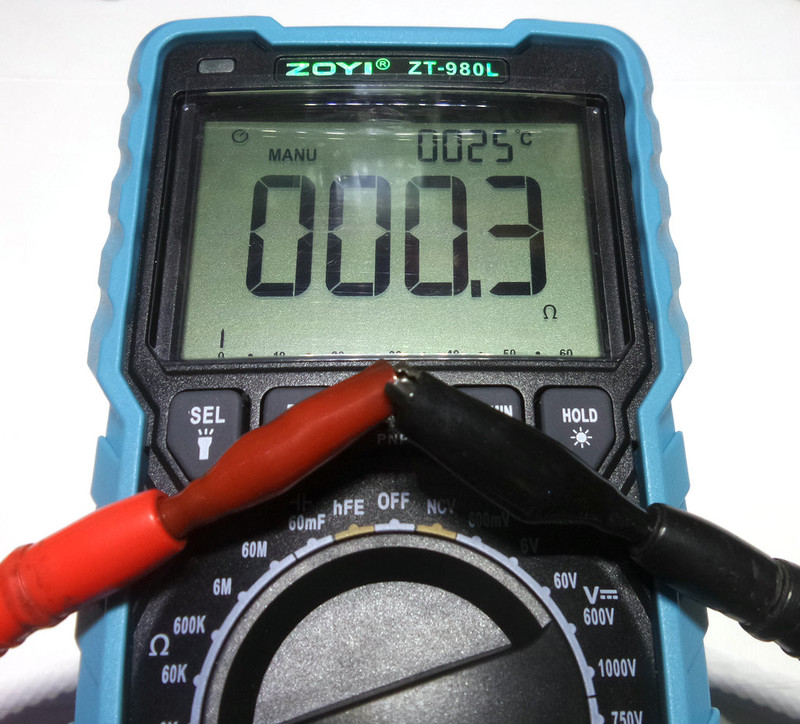

测试夹比较渣。。。测电阻的时候先短接一下。。。

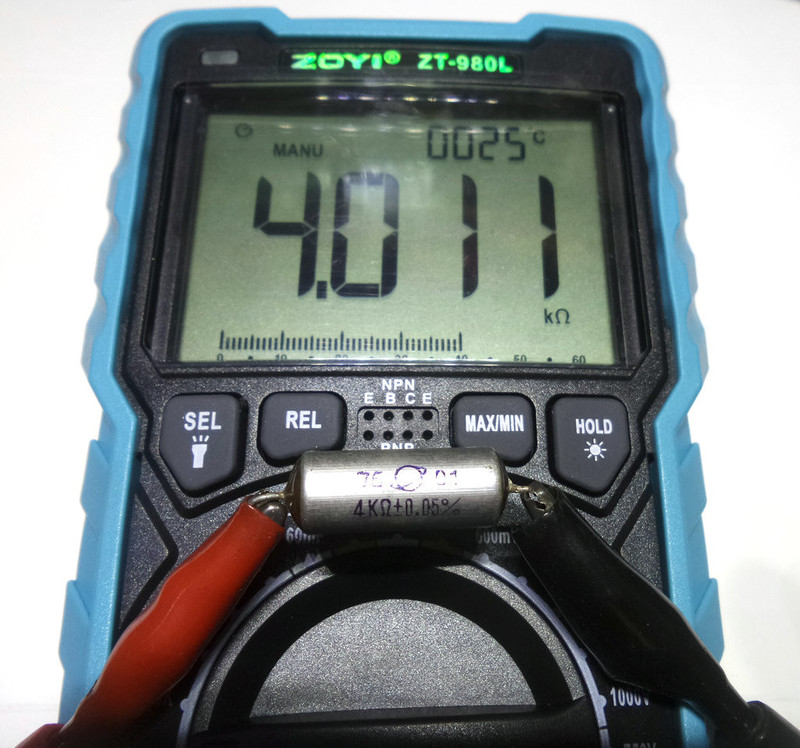

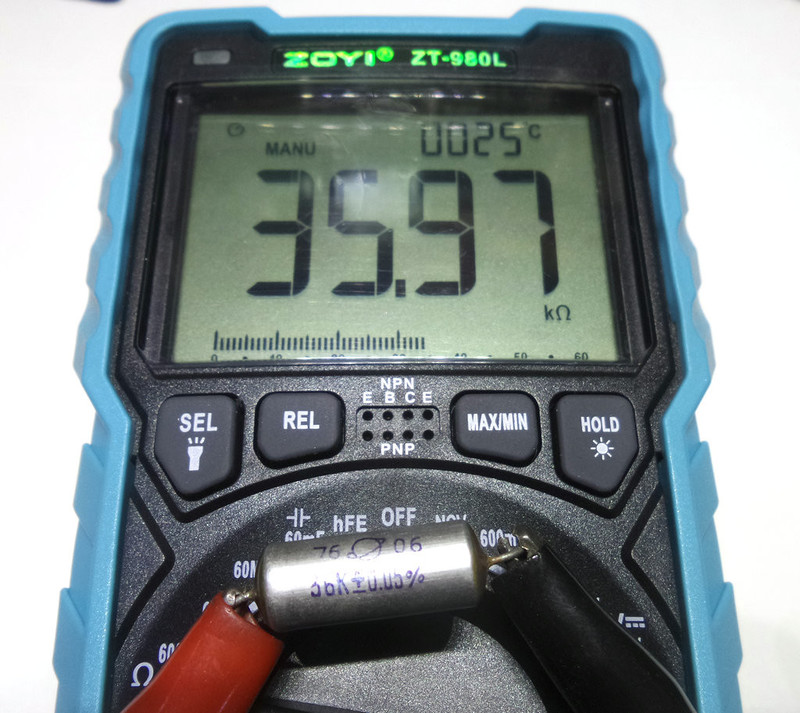

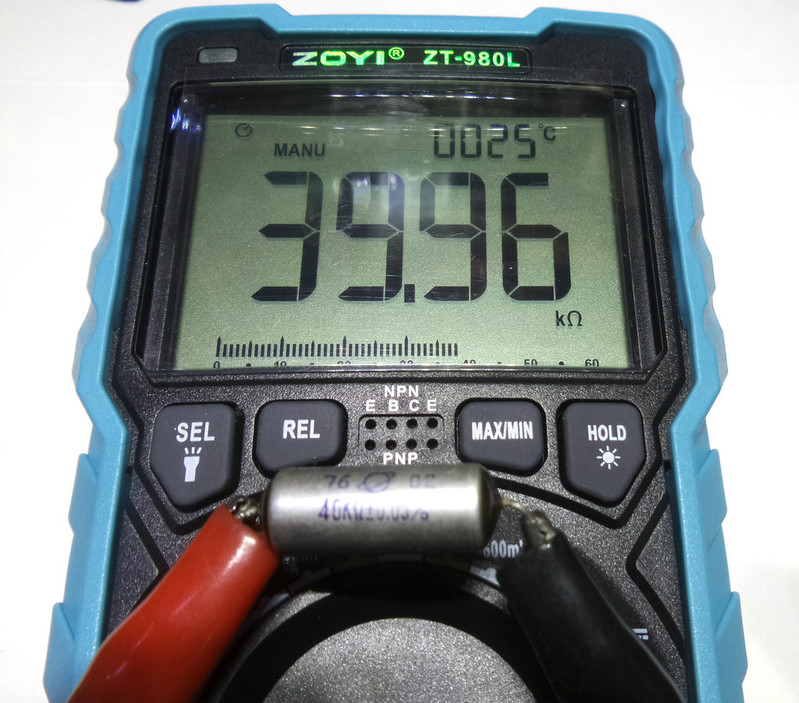

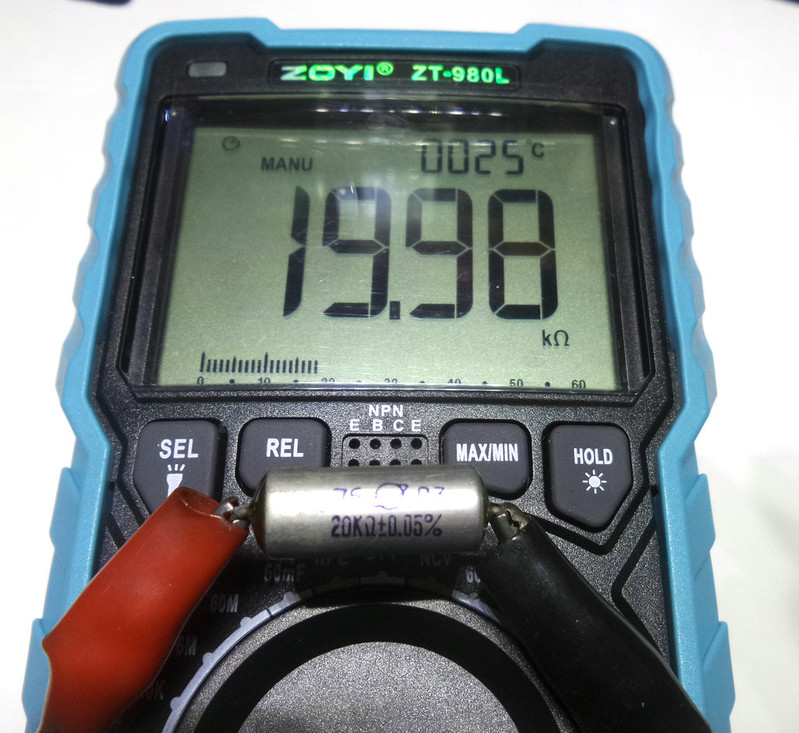

0.05%精度电阻。

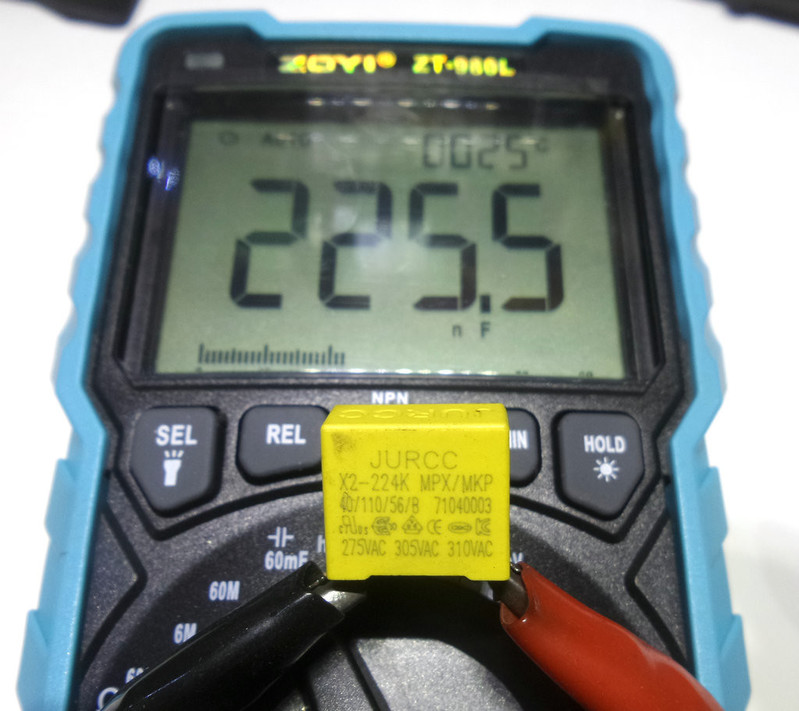

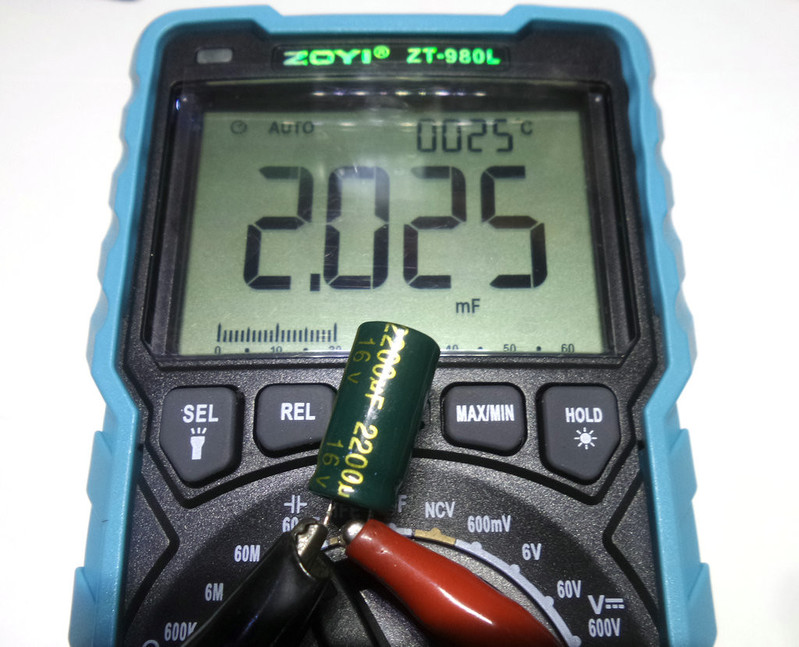

自动量程电容档。测量大电容有点慢。。。
就看那小数点一直在自己找它自己的位置。。。大概3秒多才显示出结果。。。

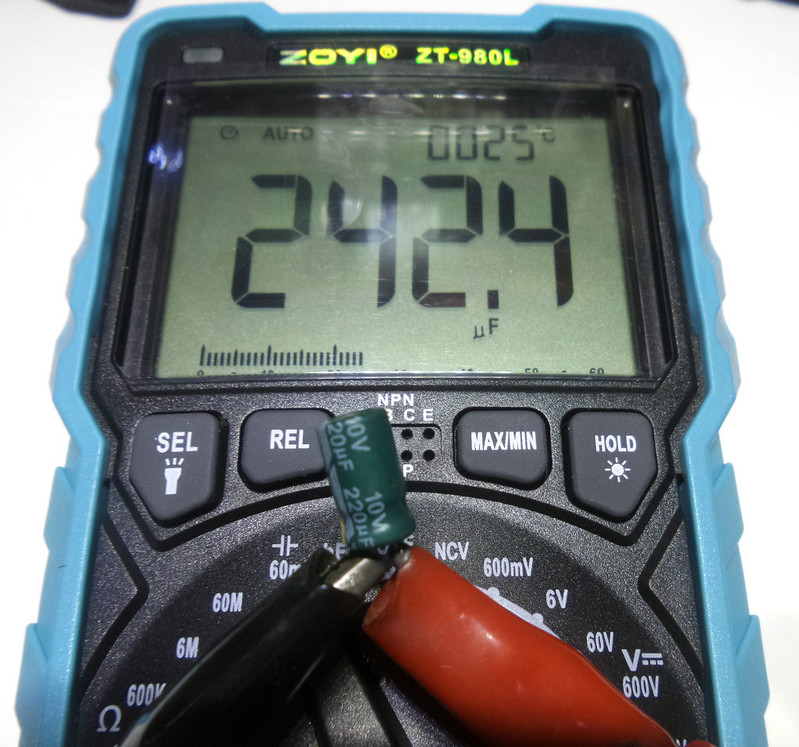

220uf电容也没快到哪去。。。

试了几个电容，10uf以下的速度还是可以的。

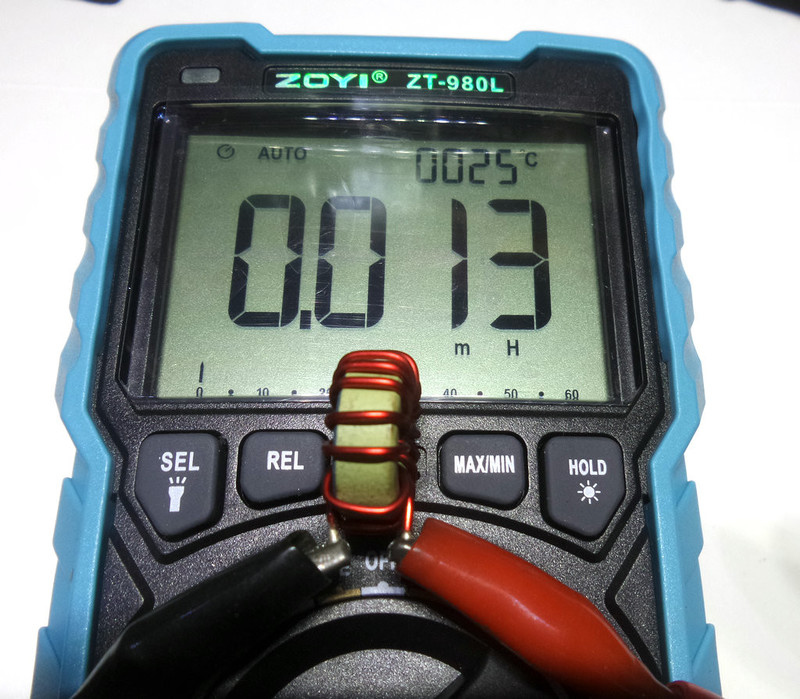

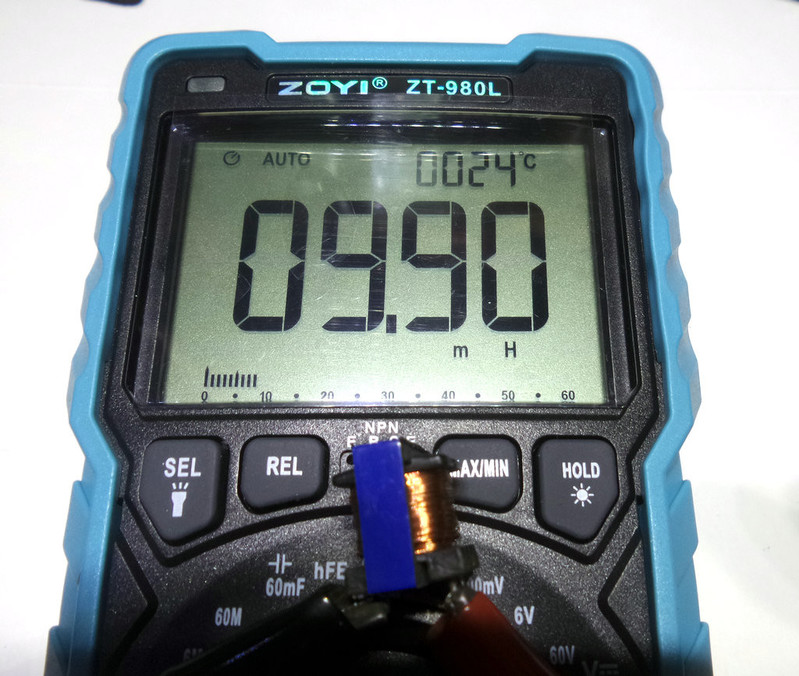

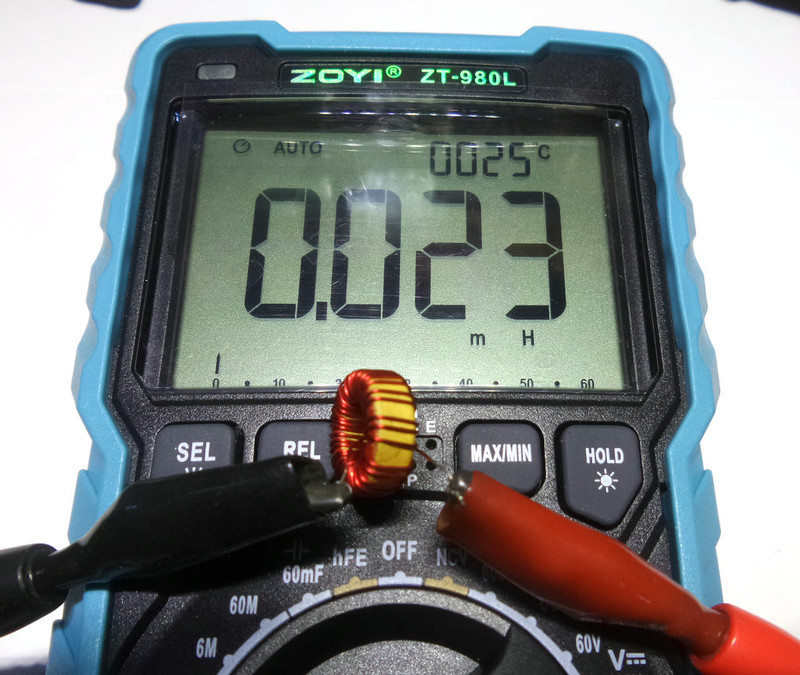

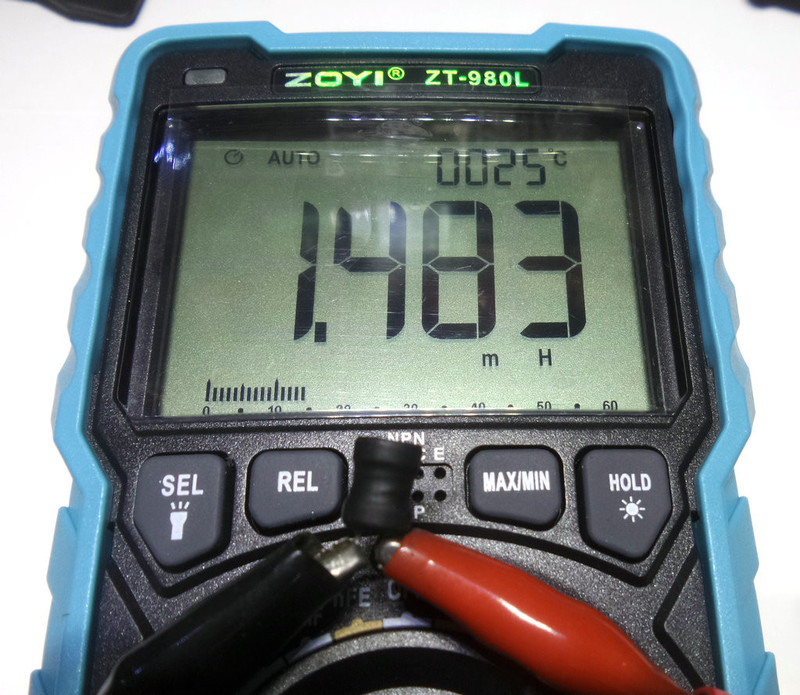

再来试试电感档。速度一样比较慢。。。
由于没有标准的电感以及测量环境，结果仅供参考吧。。。

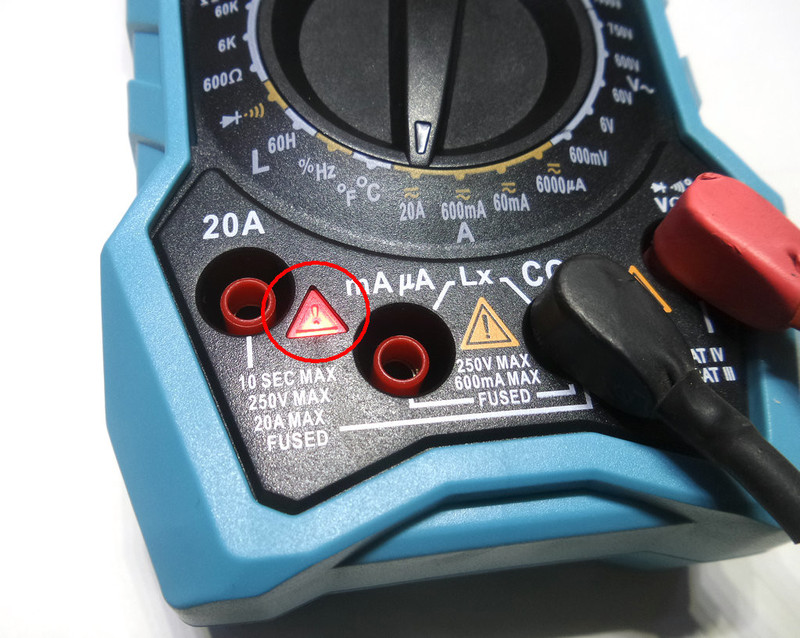

拨到20A电流档，这个红色的感叹号会亮起，提醒你注意表笔位置！

通断档速度还是很快的！基本上算是搭上就响。

楼下拆给你看！

snowrose2000 · 发表于 2023-5-11 20:45:02

本帖最后由 snowrose2000 于 2023-5-11 20:46 编辑

不知道众仪什么时候能把这个槽点也改了。。。

拆解先扒皮！

虽然和ZT980外壳都是同一套模具，不过这次是换药没换汤。

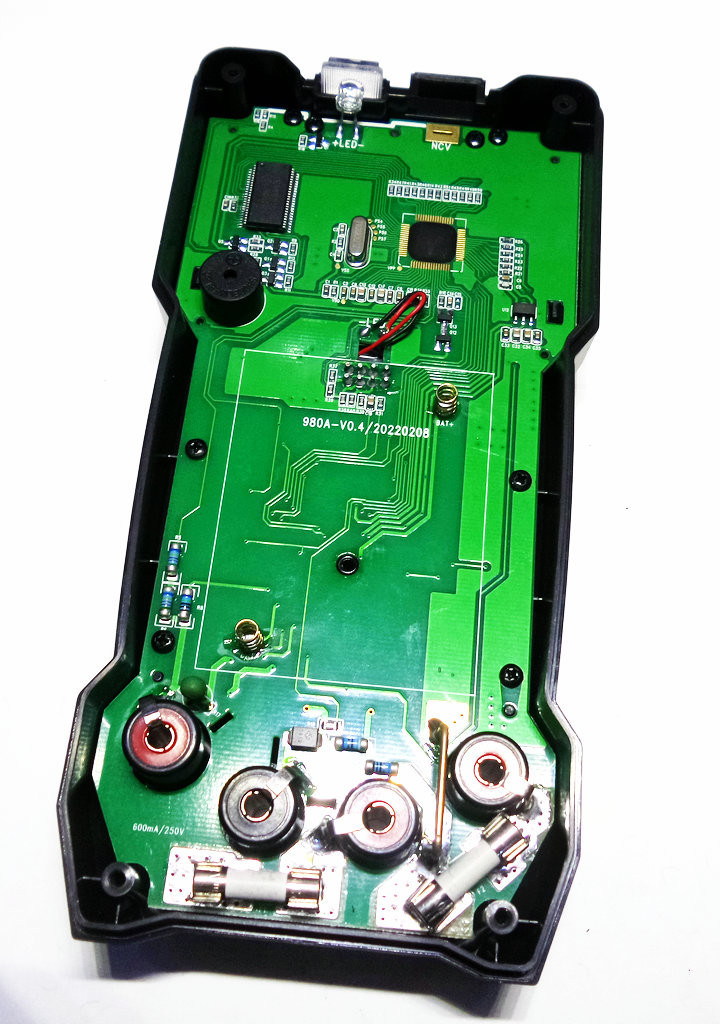

下图为ZT980。

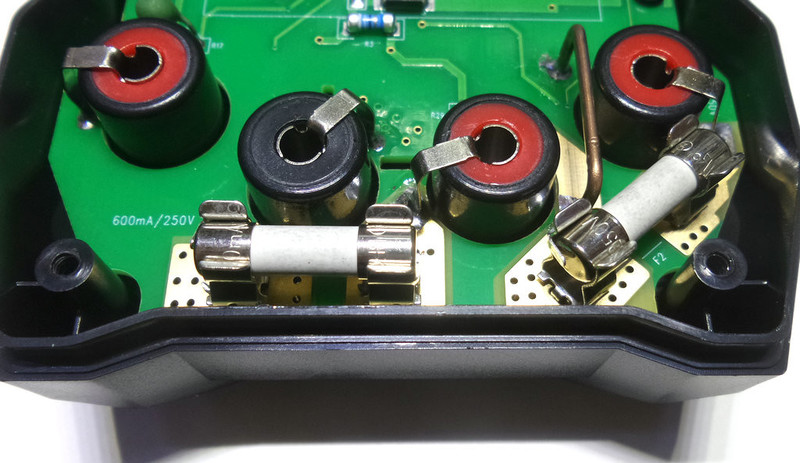

电流档保险。

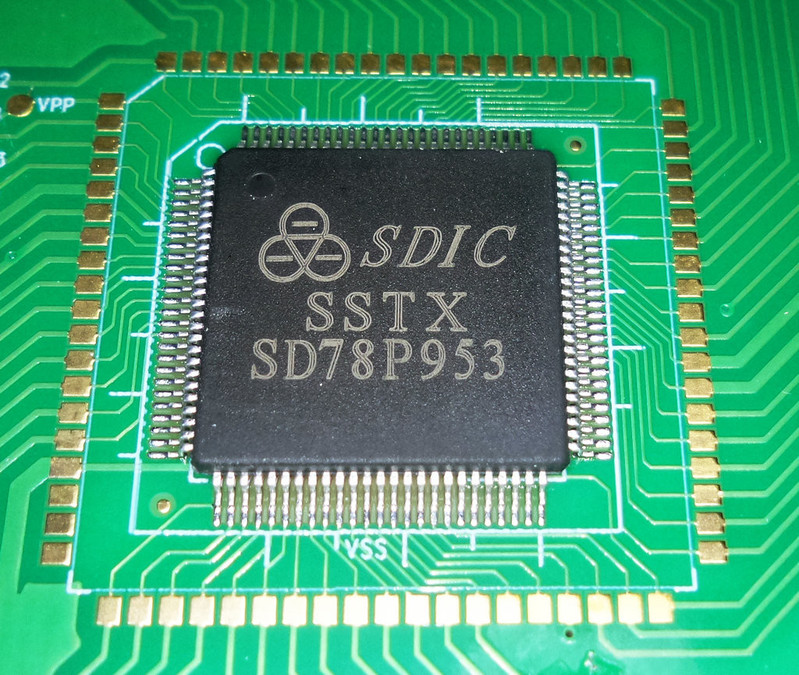

ZT980L用了晶华的SD78P953。直接内置了LCD驱动，高精度电阻，存储器等。
怪不得电路板上零件越来越少了。而且这个方案估计想改9999字是没戏了。

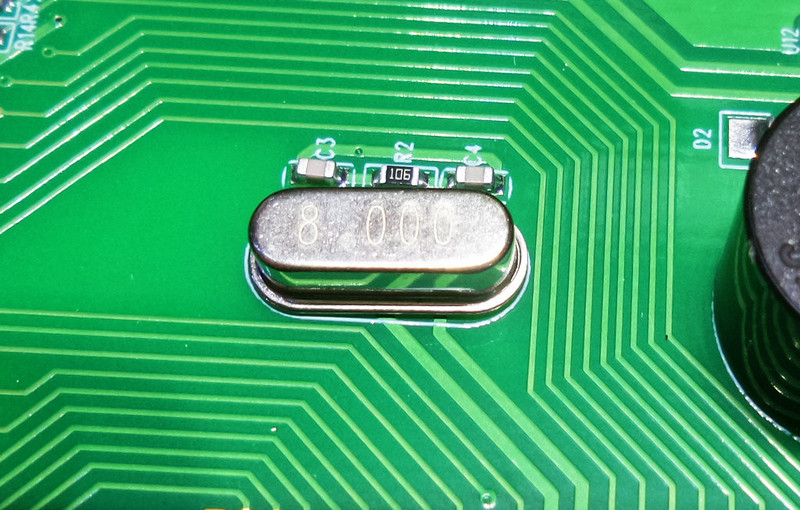

8M晶振。

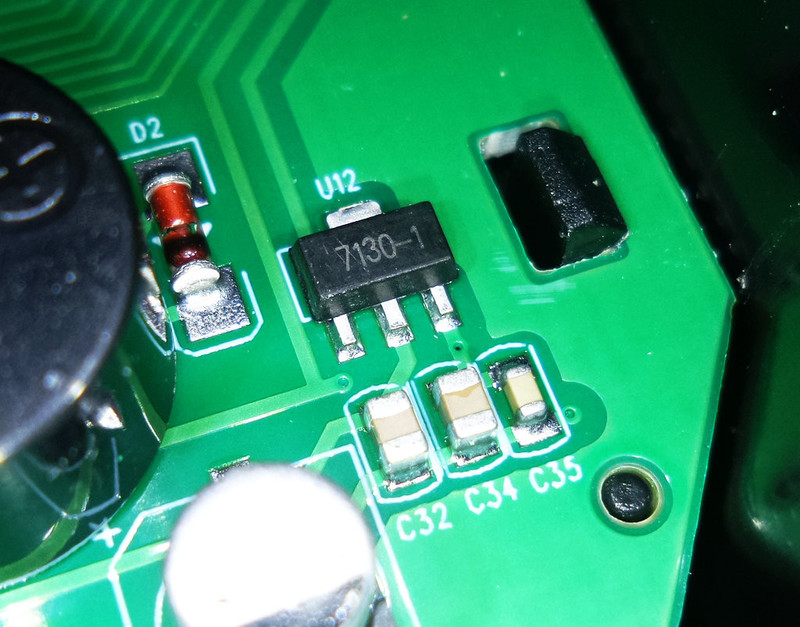

7130 LDO

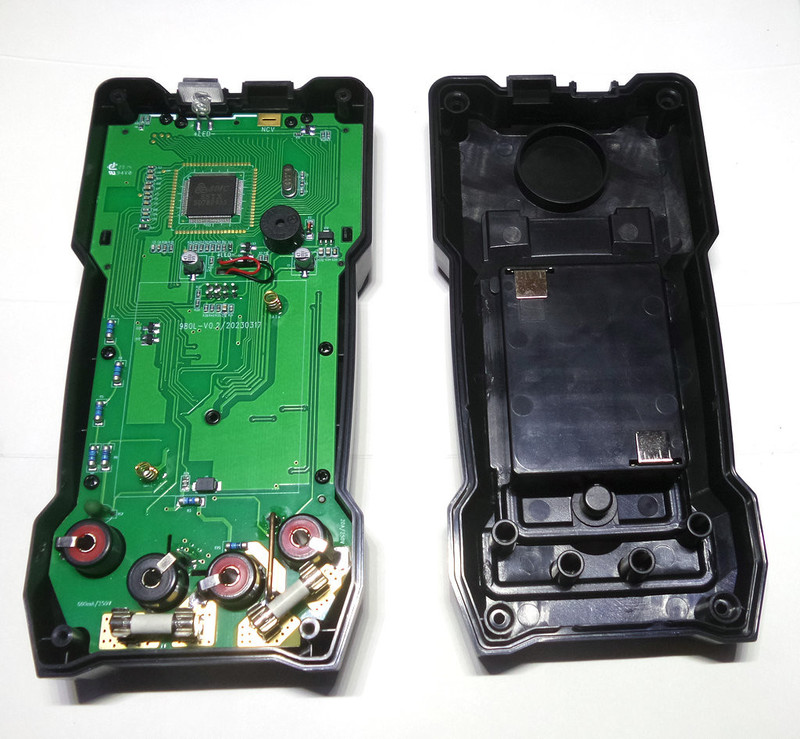

电路板正面。

转盘位置涂了润滑脂。

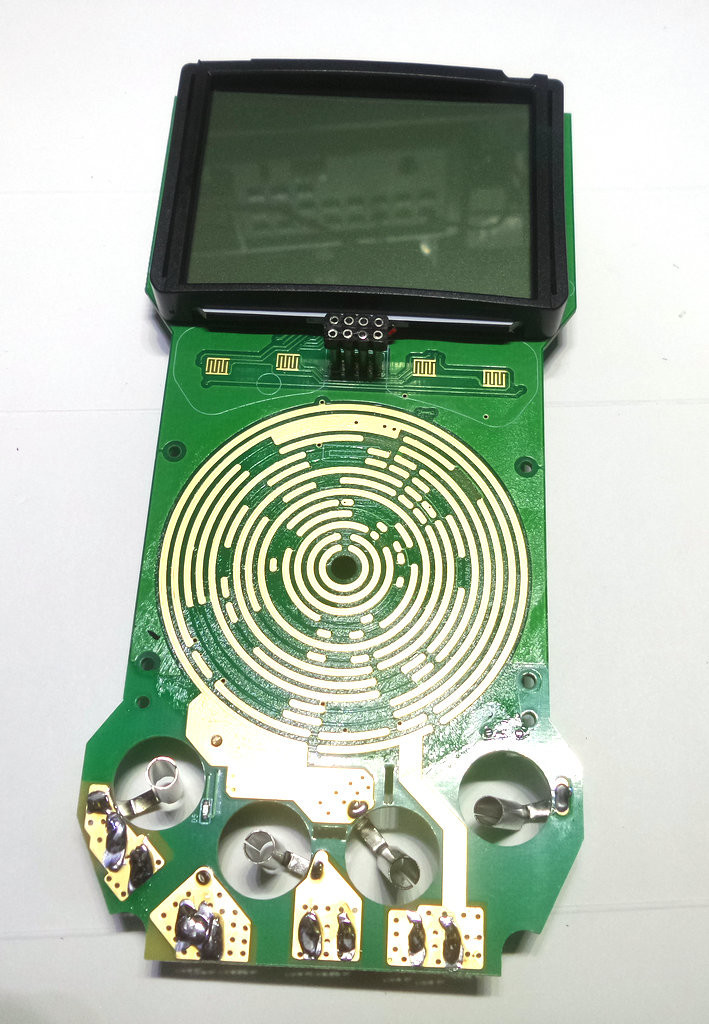

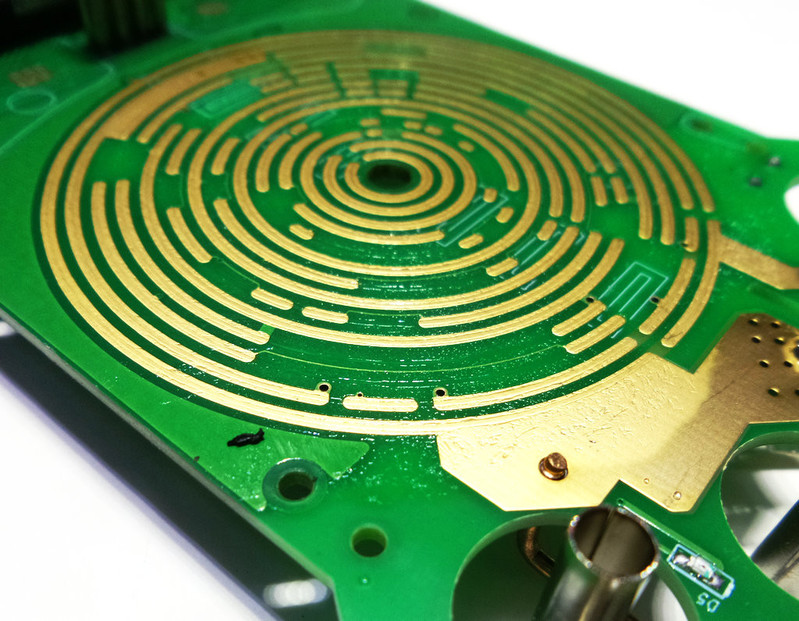

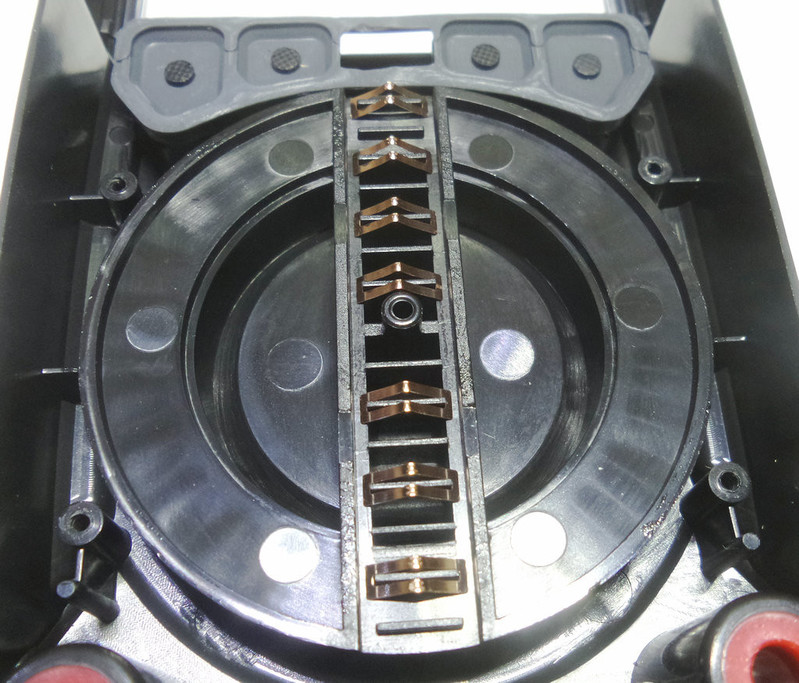

转盘全触片。

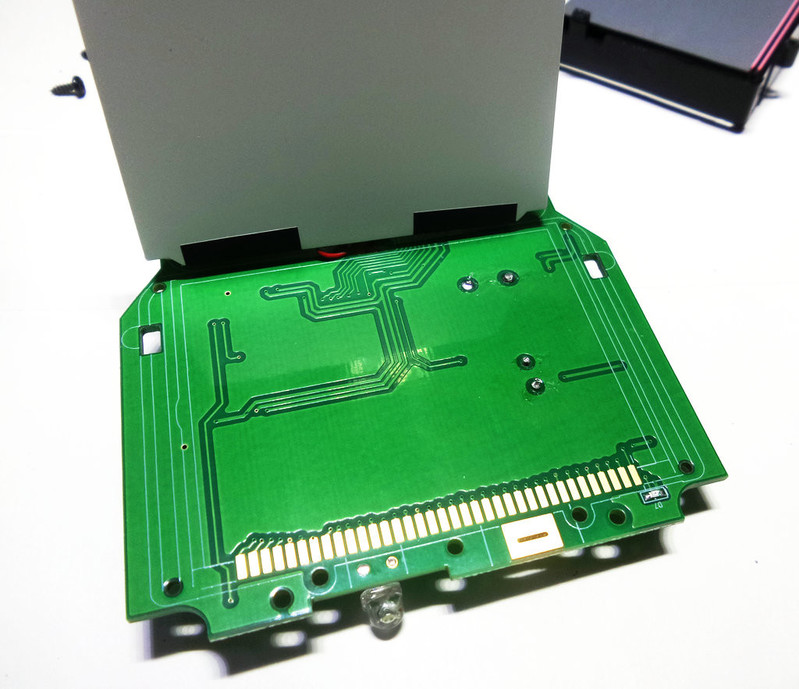

液晶屏下啥也没有了。

虽然不能和专用的电感表比，但是也还算是实用！毕竟带电感测量的万用表太少了！

闻雨听风 · 发表于 2023-5-11 20:58:48

是把600μA电流档取消，留了6mA档

散淡021 · 发表于 2023-5-11 21:01:59

谢谢分享

wgh1027 · 发表于 2023-5-11 21:15:23

谢谢分享

wgh1027 · 发表于 2023-5-11 21:16:56

不是牛屎吗怎么会有型号呢？

MF500 · 发表于 2023-5-11 21:20:14

谢谢分享

wyl · 发表于 2023-5-11 21:34:03

帖子做的不错。我的收到还没分享。

mvwz24029819 · 发表于 2023-5-11 21:44:43

用的硬封芯片

cdsh · 发表于 2023-5-11 22:28:58
