众仪ZT-R01热成像万用表拆解。

snowrose2000

ZT-R01 热成像万用表。

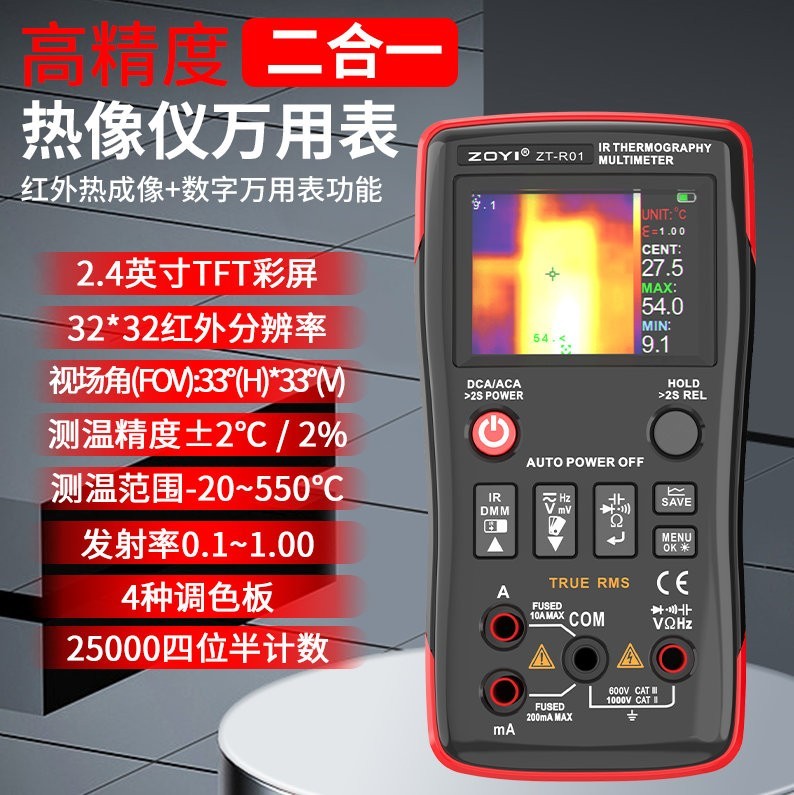

官图

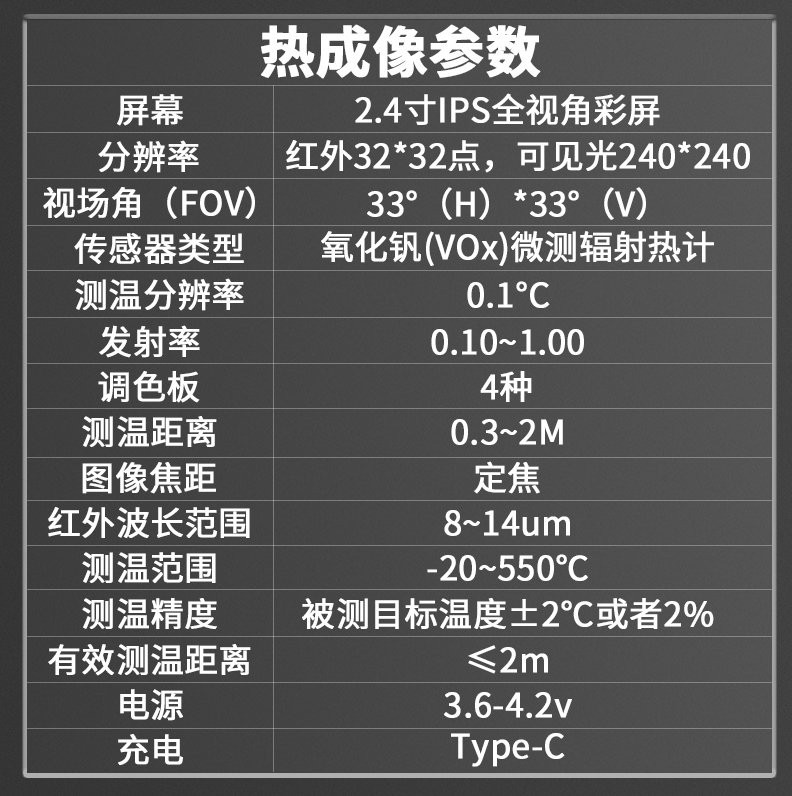

官方参数。估计是在试水吧。。。
红外分辨率32*32undefined

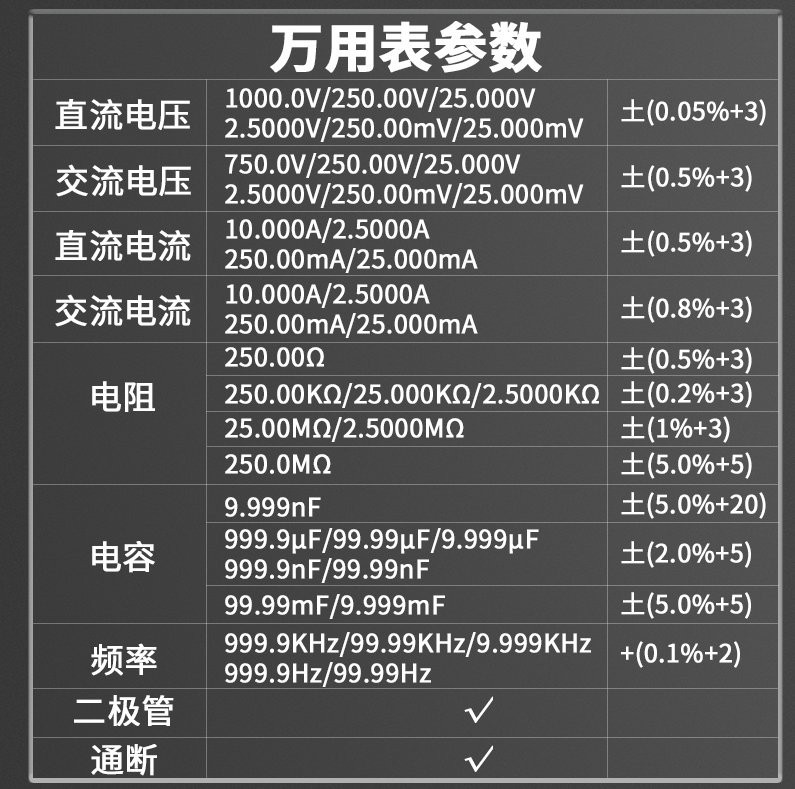

万用表参数。

万年不变的包装方案。。。

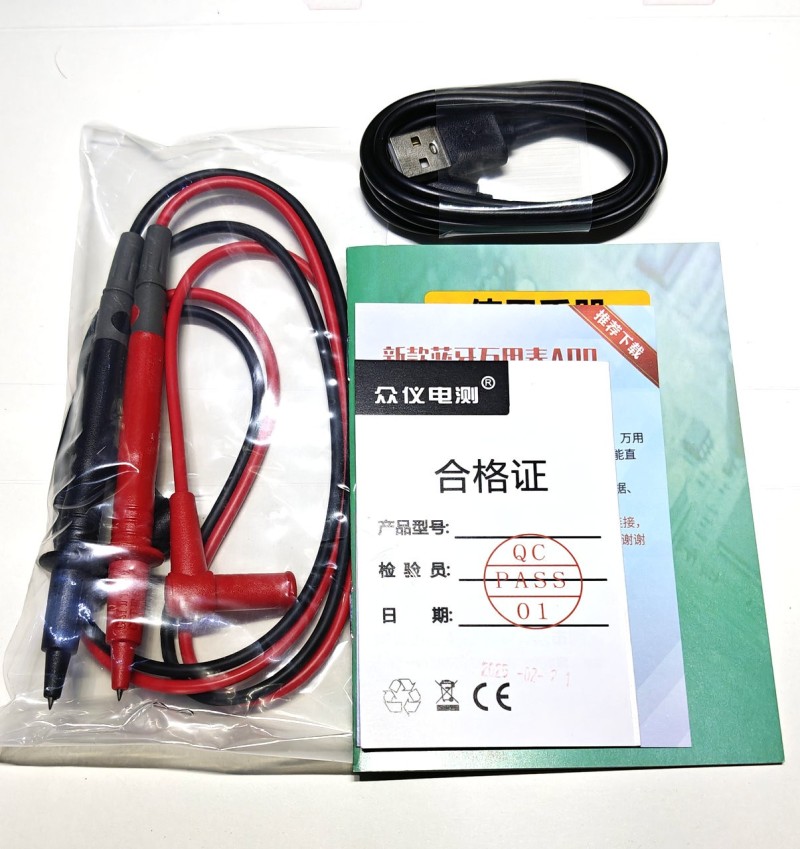

附件也是万年不变。。。

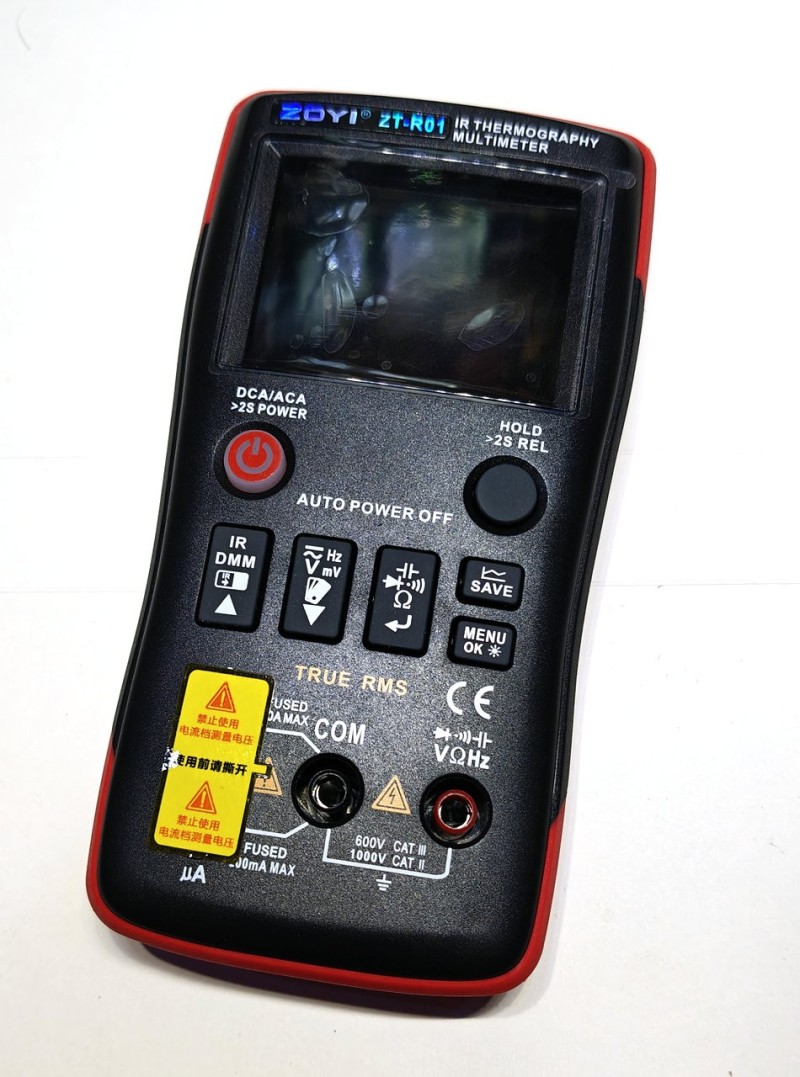

这个外形，简直跟之前的ZT-X一模一样。

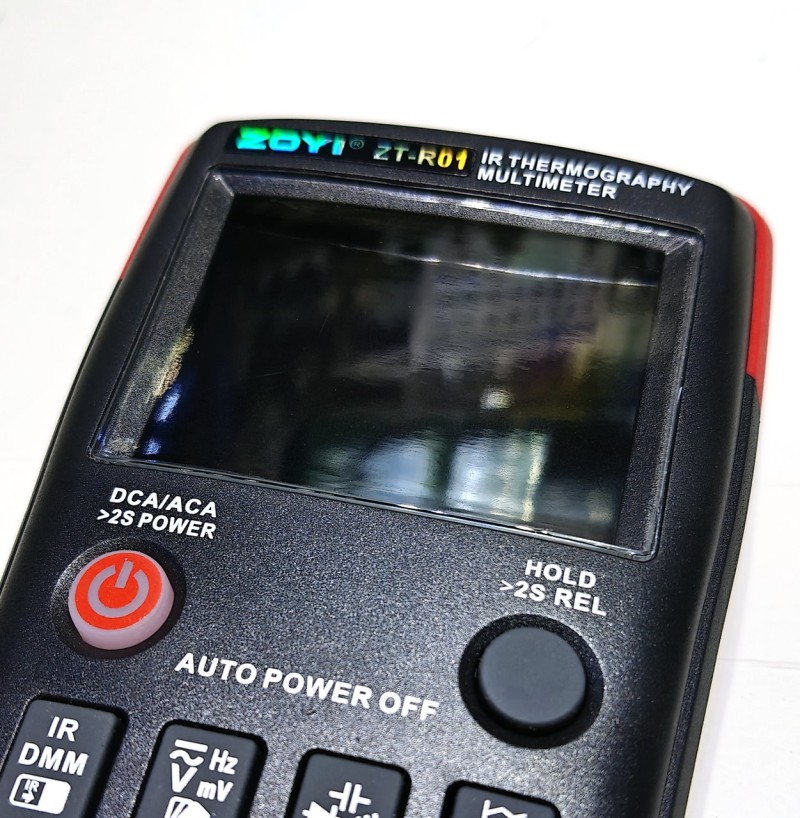

到手第一步，把原来的屏膜撕掉，立马贴上TPU膜。不然一擦就有划痕undefined

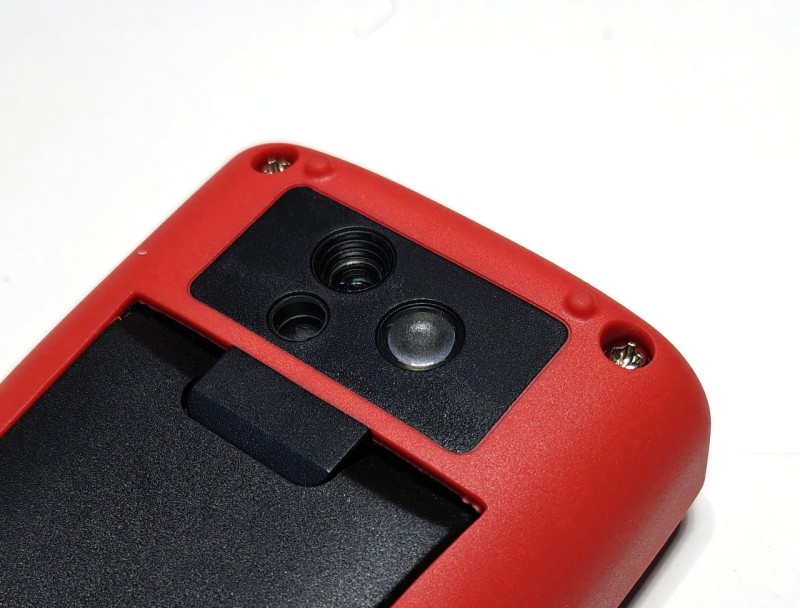

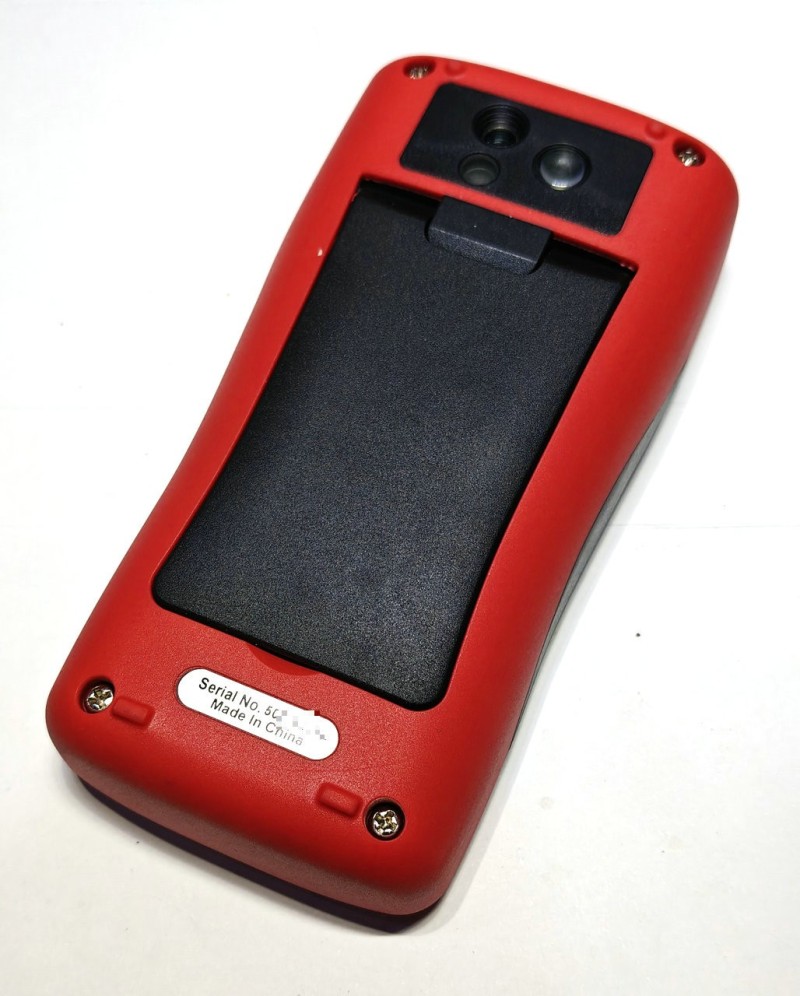

双摄像头undefined+灯。。。

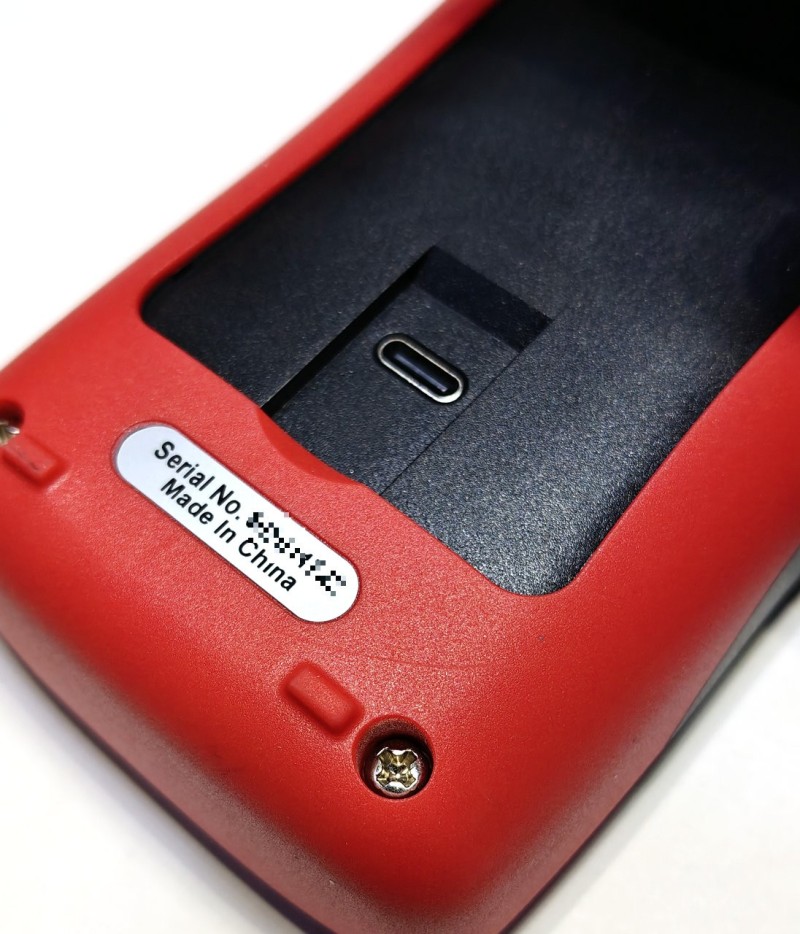

TYPE-C充电，数据口。

开机默认热成像界面。好感人的像素。。。
感觉还不如几十年前的三星T108undefined
好吧。。。这是热成像。。。不是相机。。。

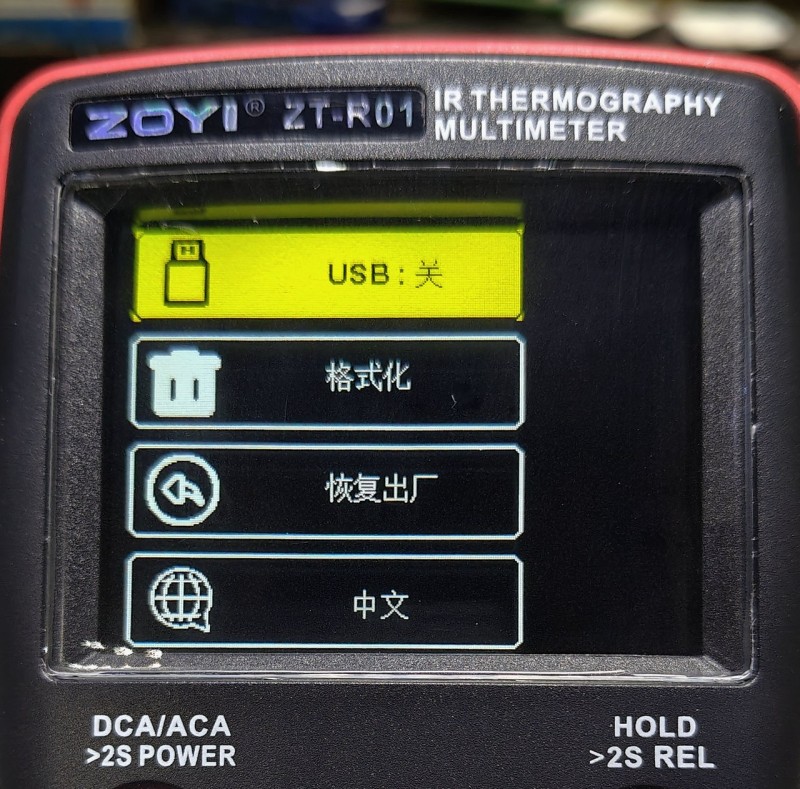

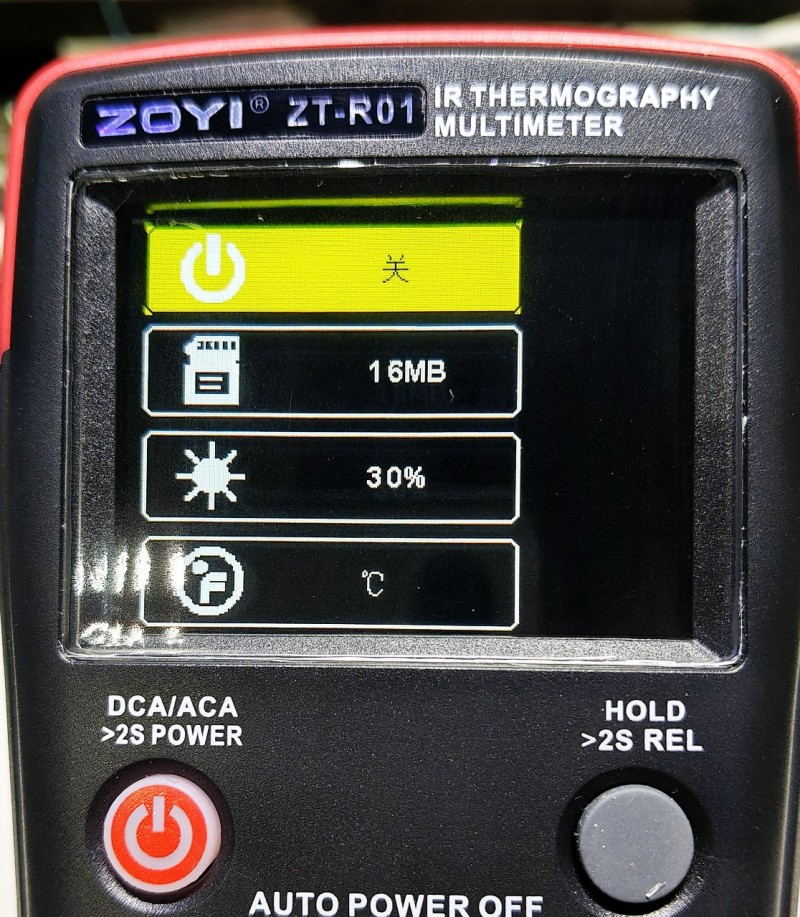

热成像设置菜单。都是图形的，基本都能看懂。看不懂的话，按两下也能懂是啥意思了。

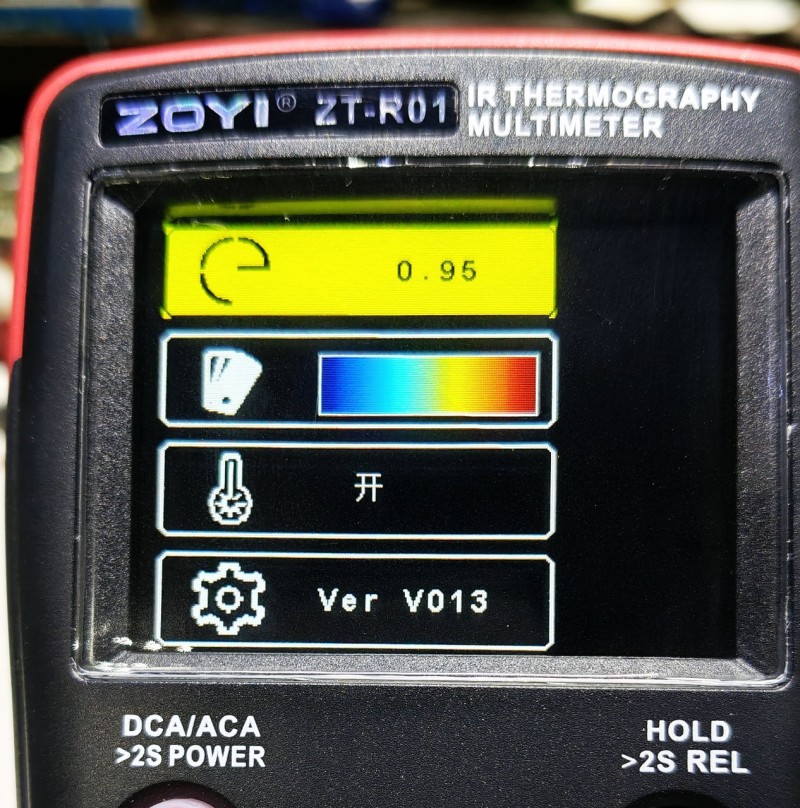

反射率也可以设置。

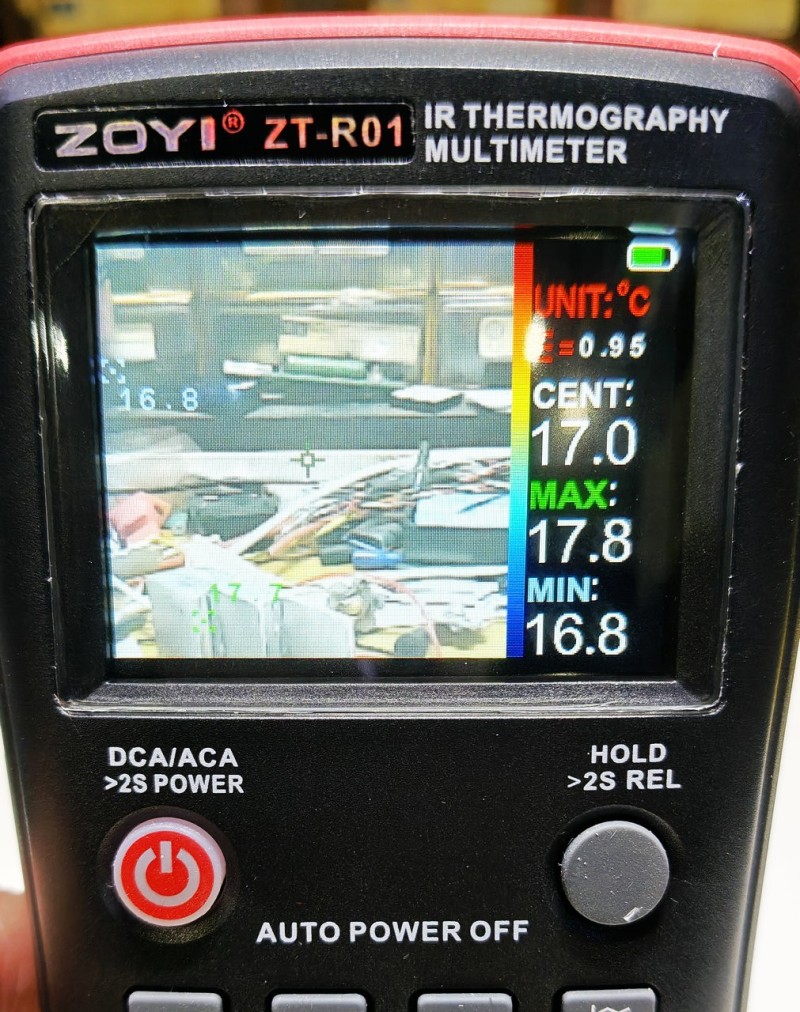

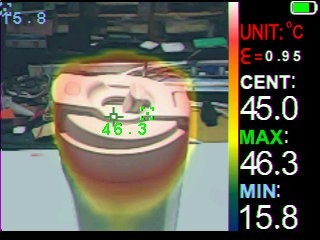

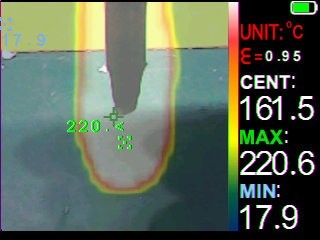

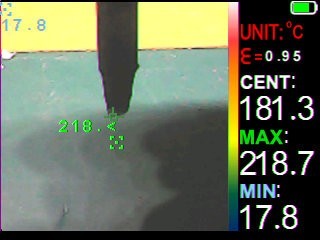

这个是通过自带的截图功能保存的图片。

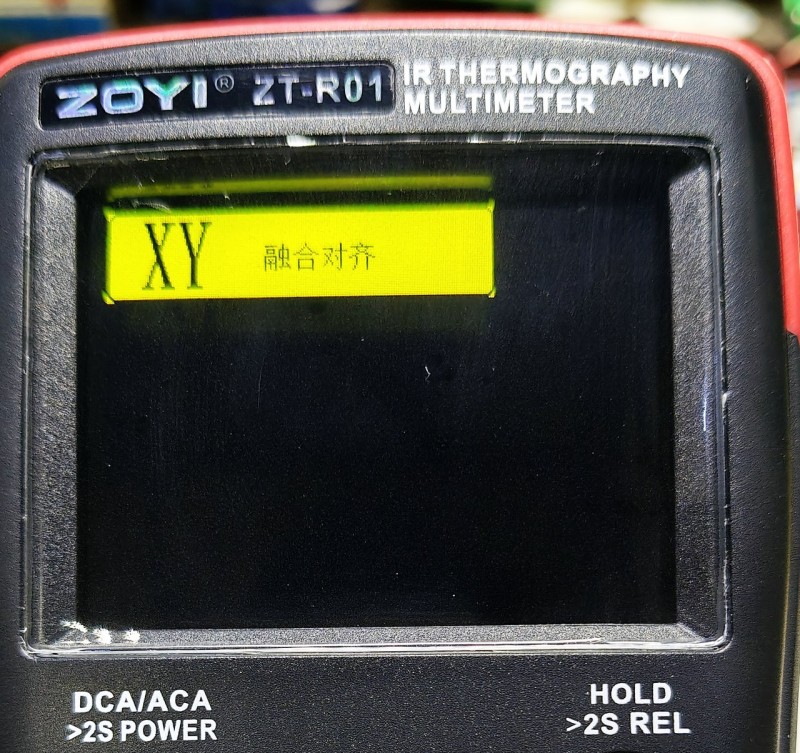

五级红外融合可调，还有四种色卡可选。

32*32的分辨率确实有点不够看。。。


万用表功能和之前的几款万用表基本是一样的。

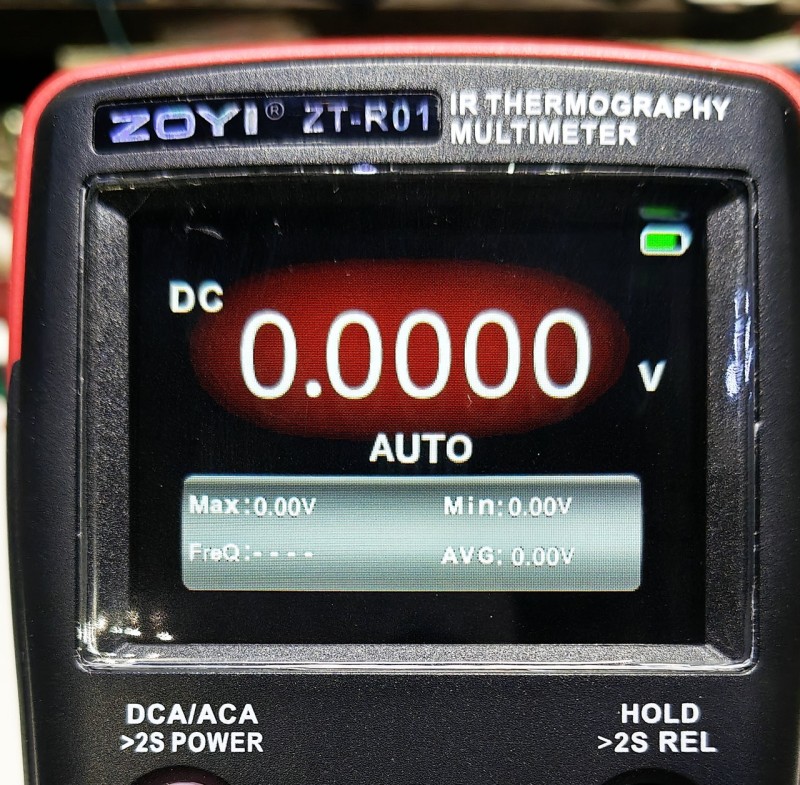

同屏显示最大值，最小值，平均值，频率。
万用表部分功能还是很全的，电流，电容功能都有，不过全部档位都是自动量程，不能切换到手动。

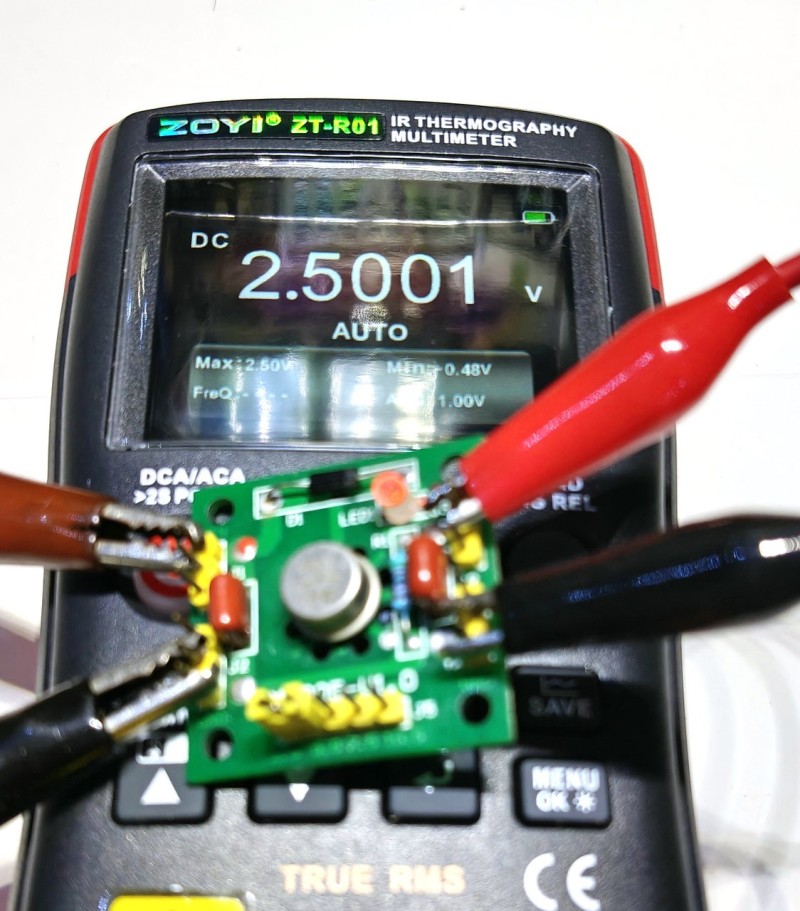

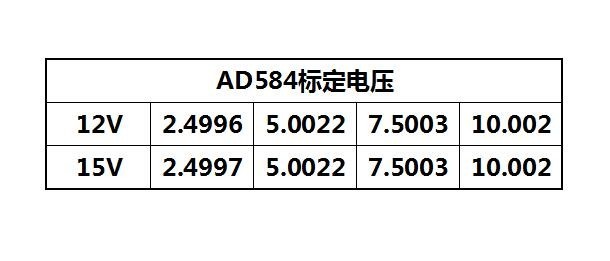

万用表部分简单测试。

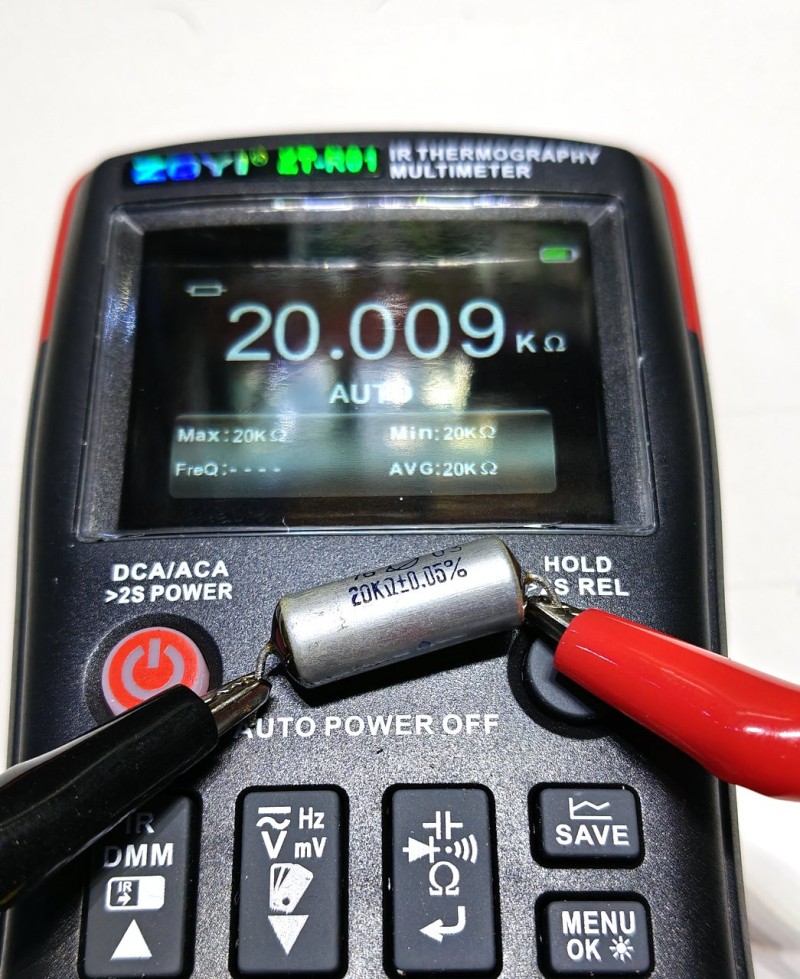

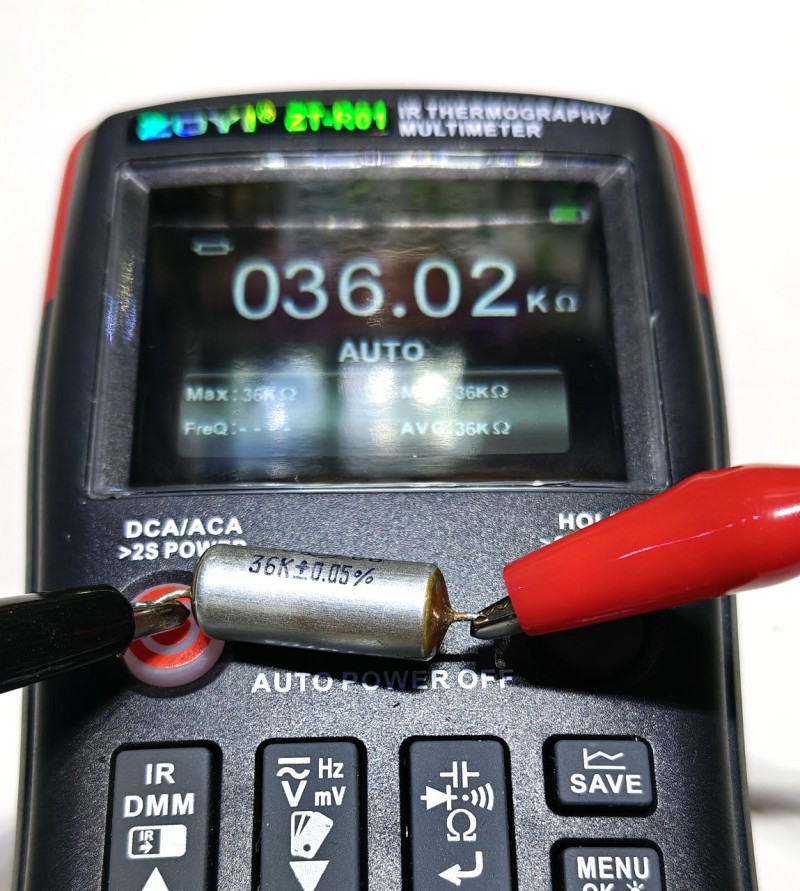

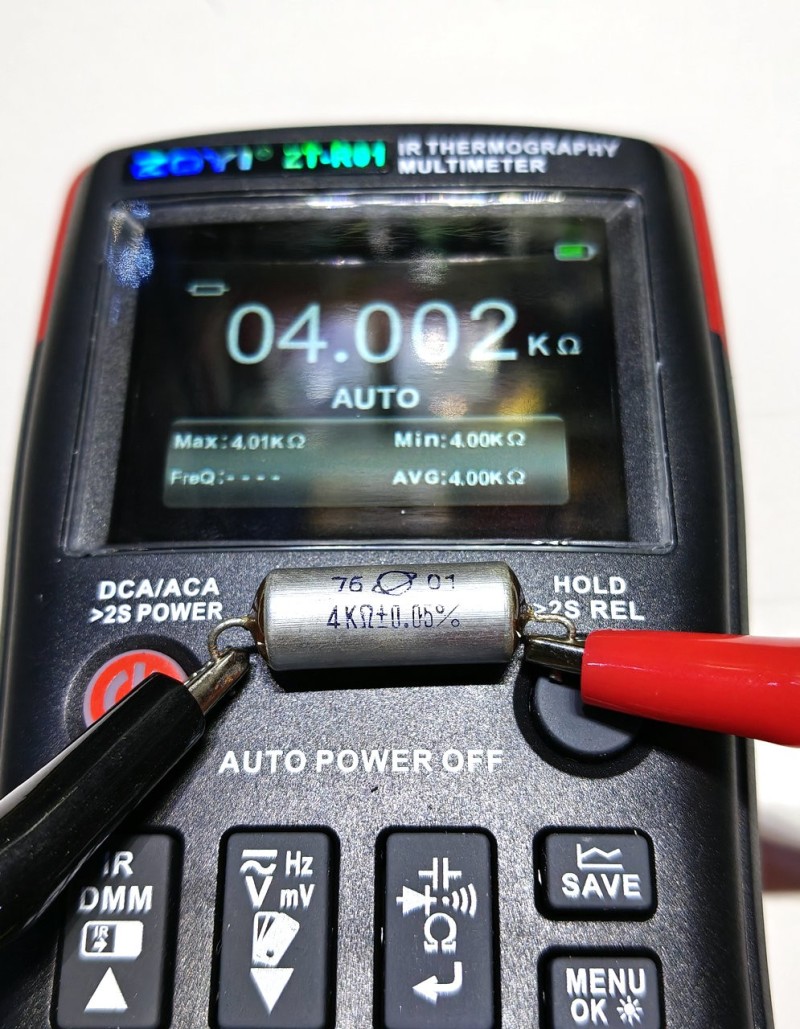

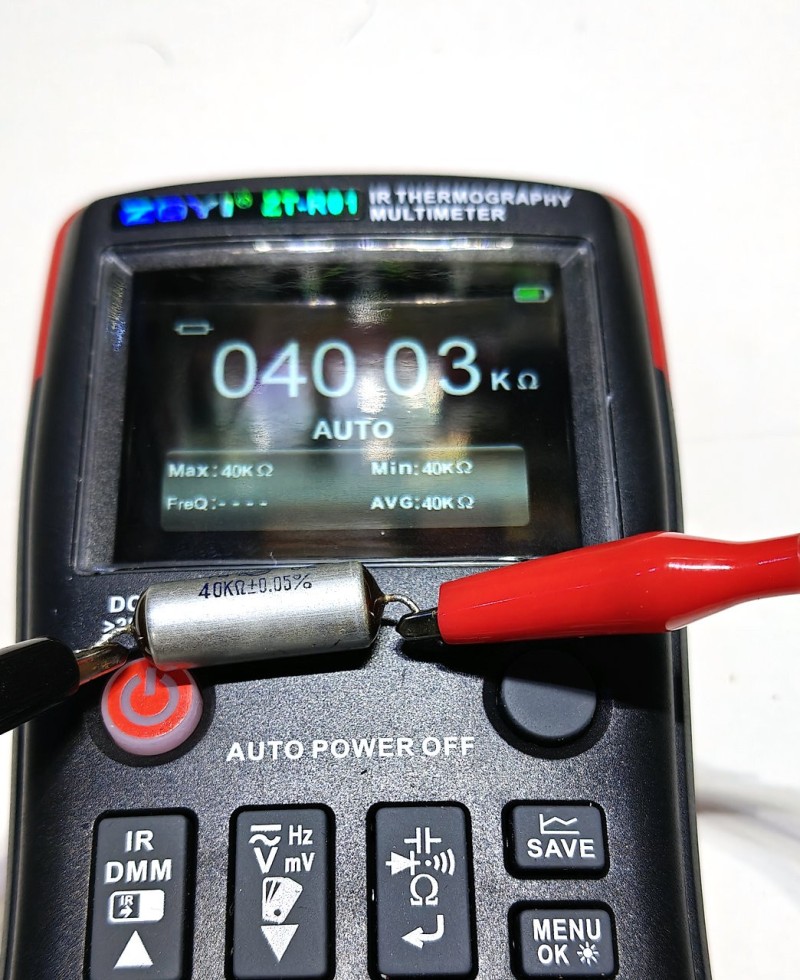

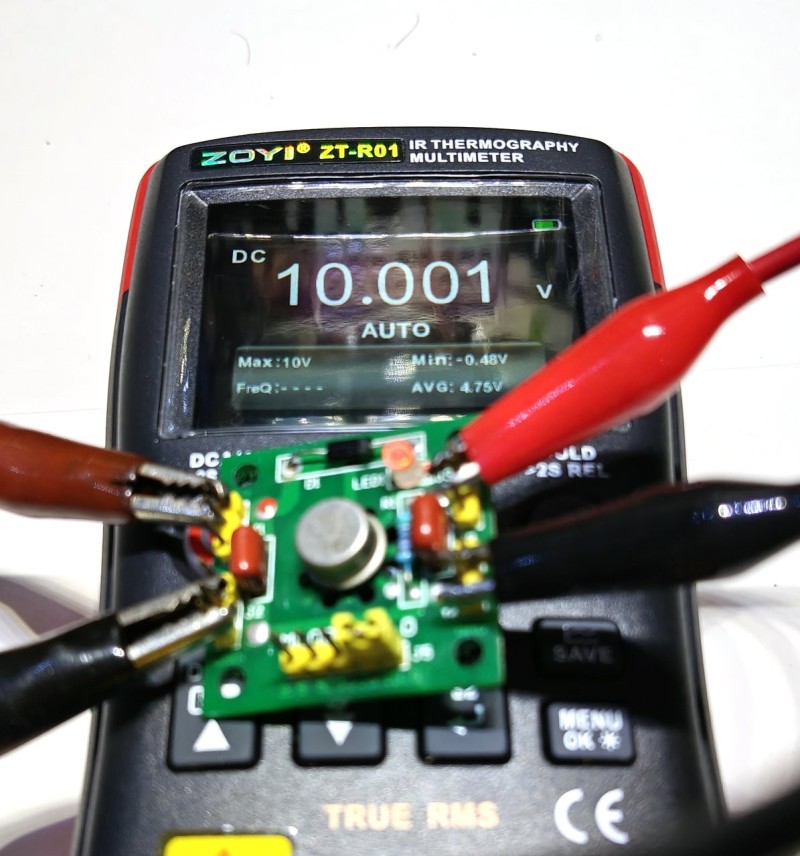

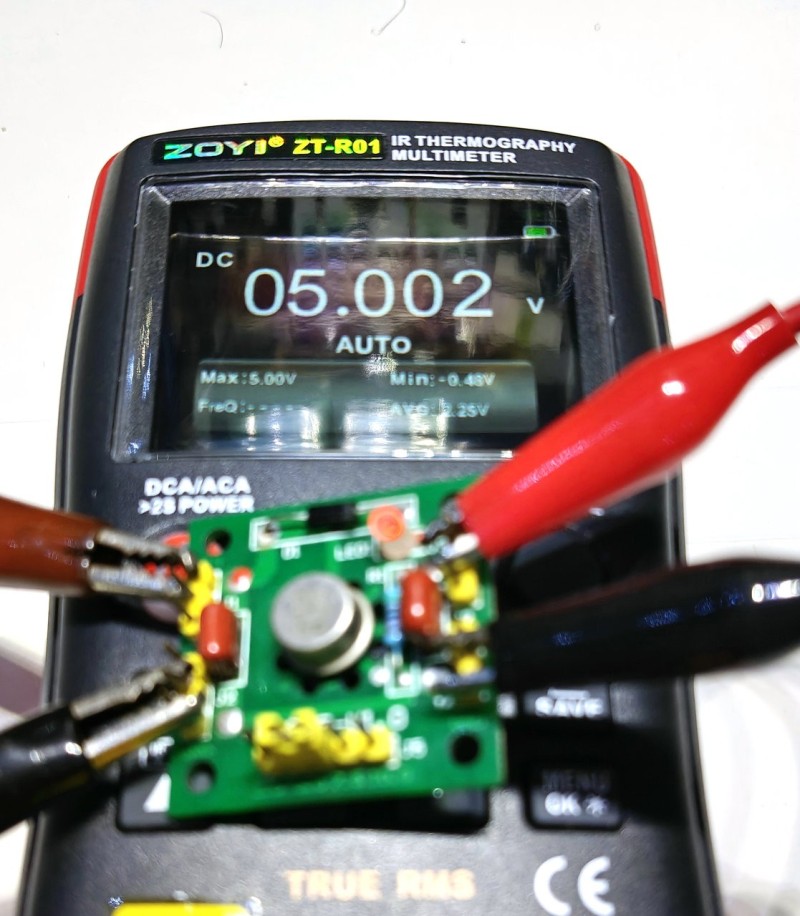

0.05%精度电阻测试。

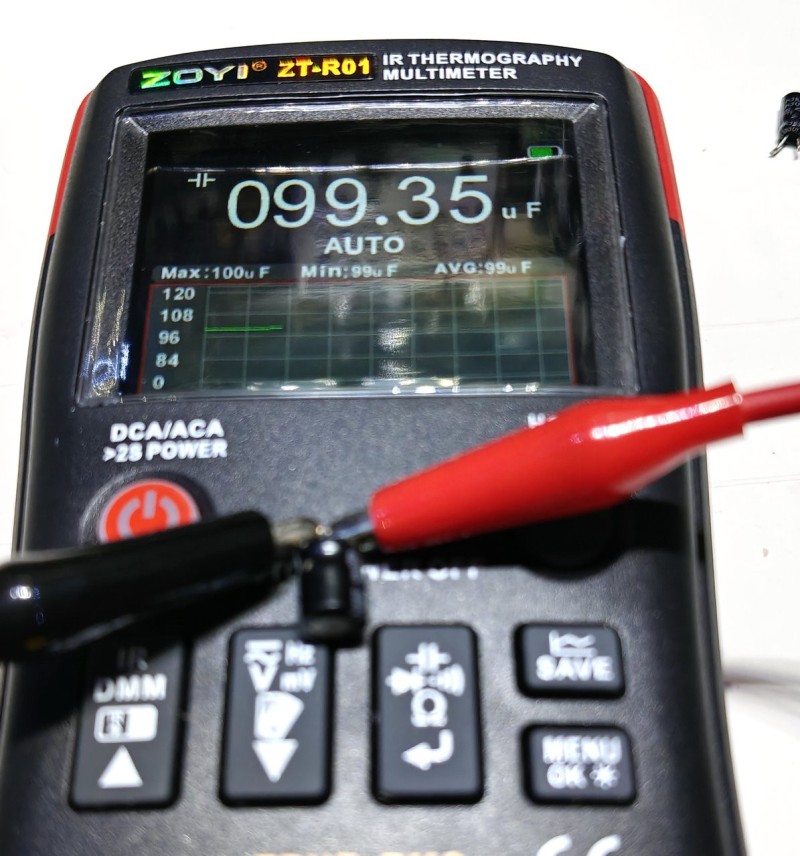

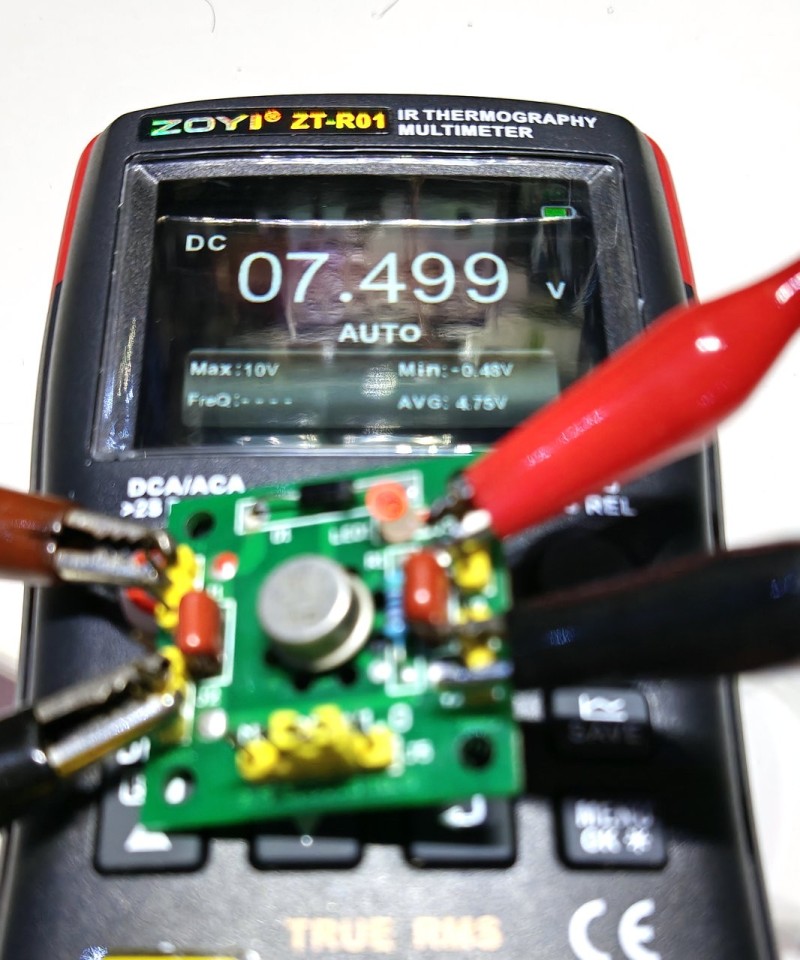

除了电容档反应略慢，其他档位切换量程的速度还是很快的！

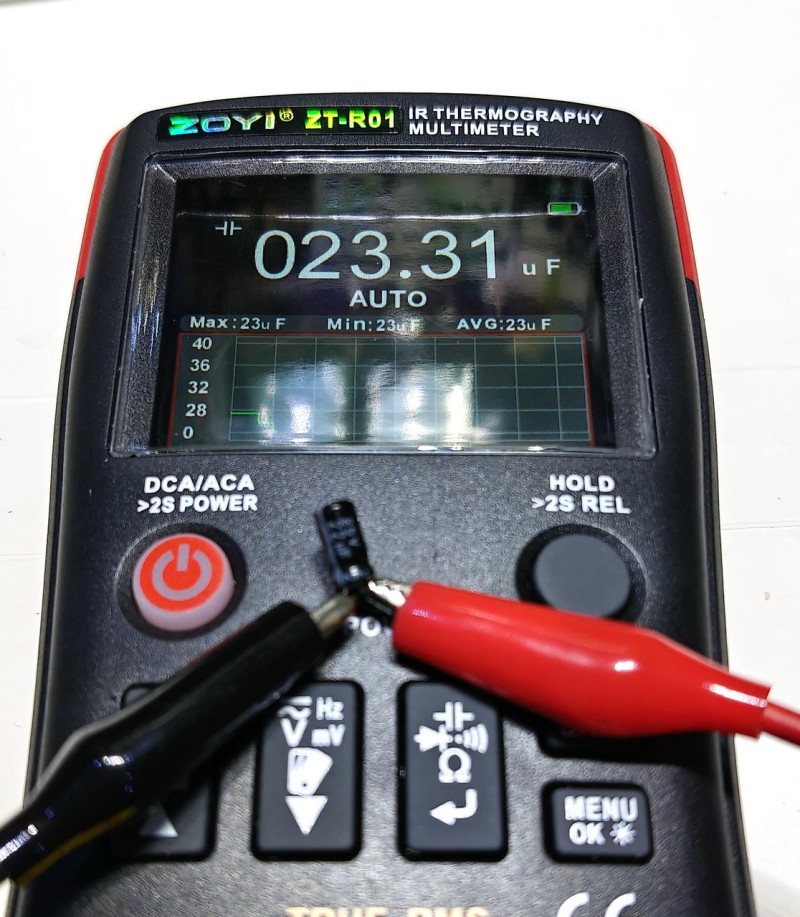

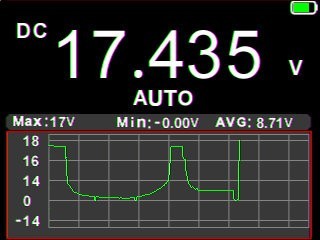

万用表功能所有档位都支持图表功能。

snowrose2000

四角四颗螺丝，拆起来还是很容易的。


就猜到，前后壳子之间肯定有线连着，还好没有大力出奇迹

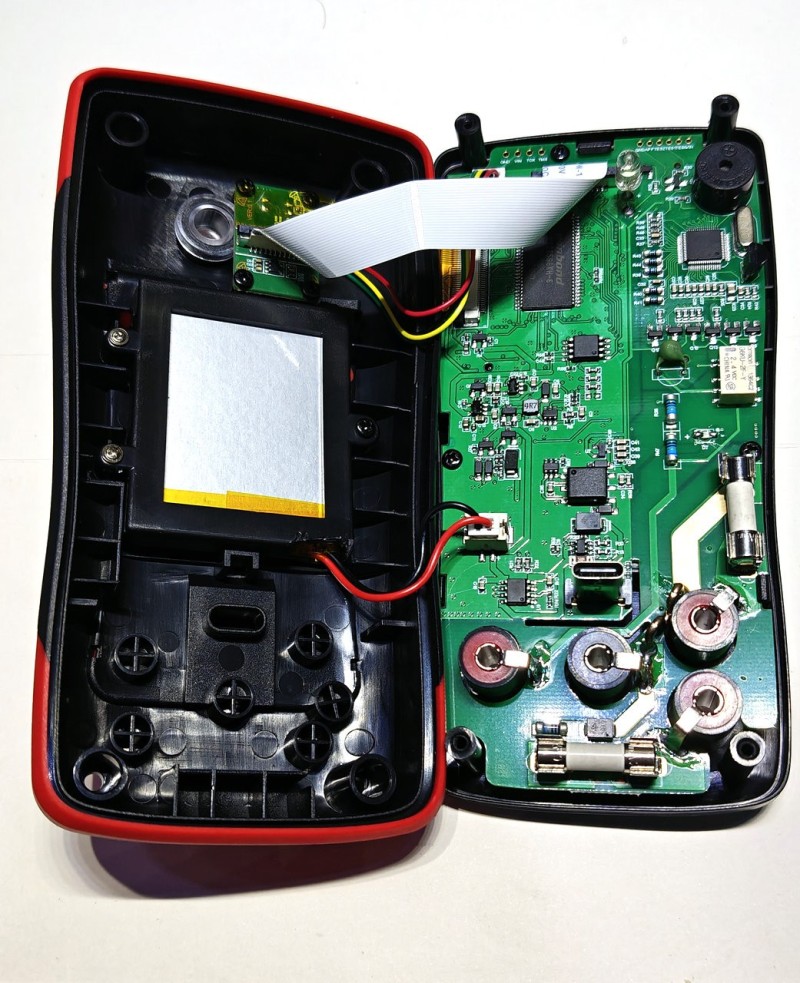

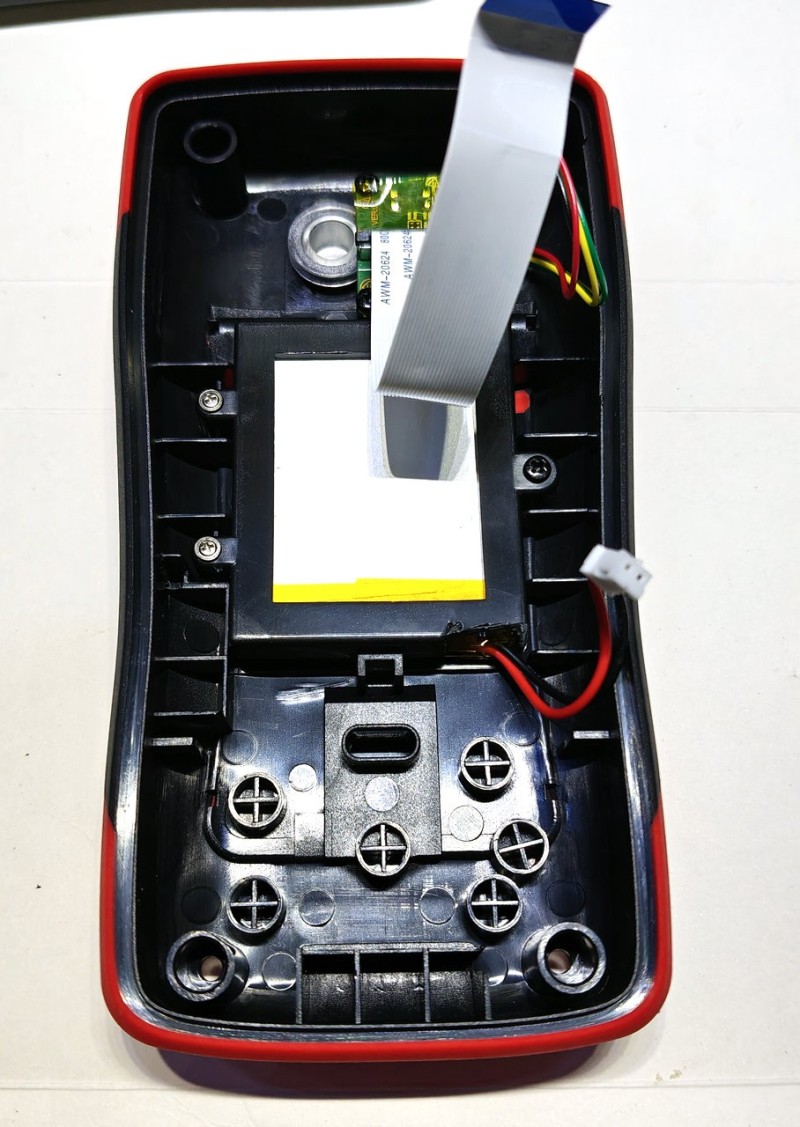

电池，摄像头都固定在后壳上。

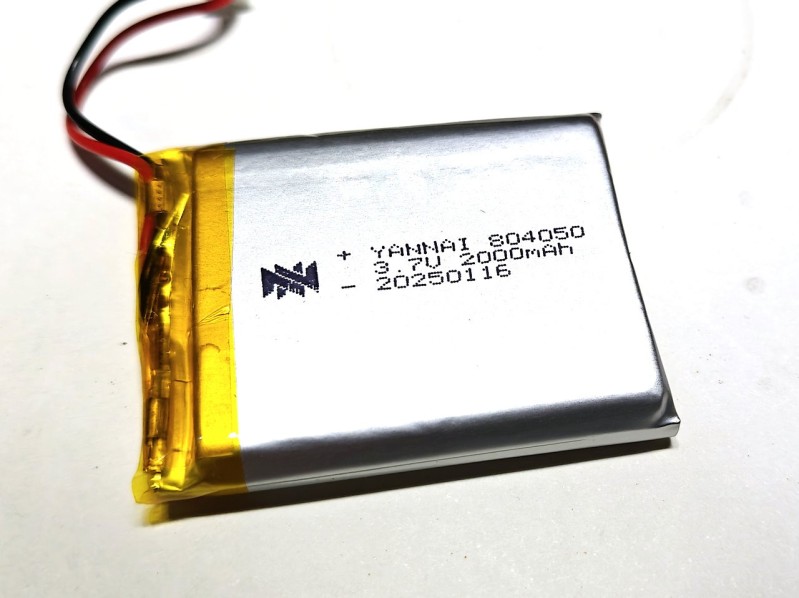

804050 3.7V 2000mAh聚合物电池。

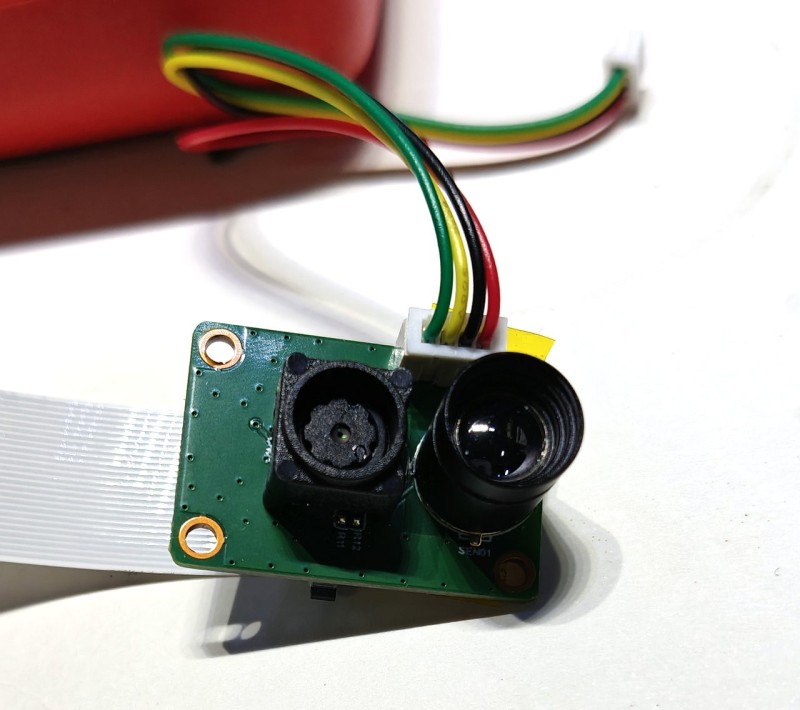

红外，可见光摄像头。

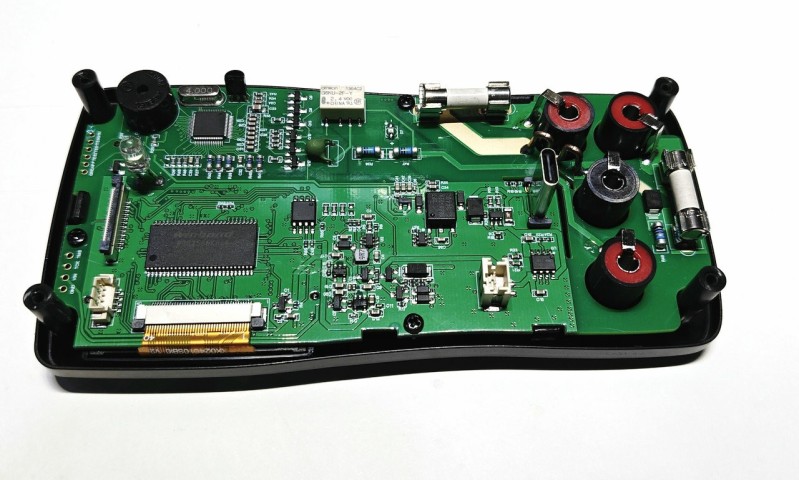

主板。

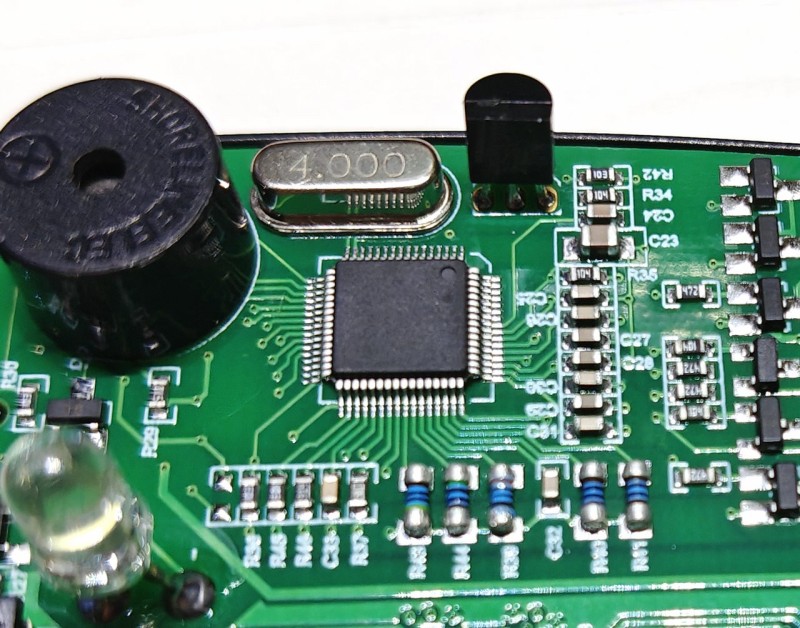

无标主控。估计还是DTM1106。

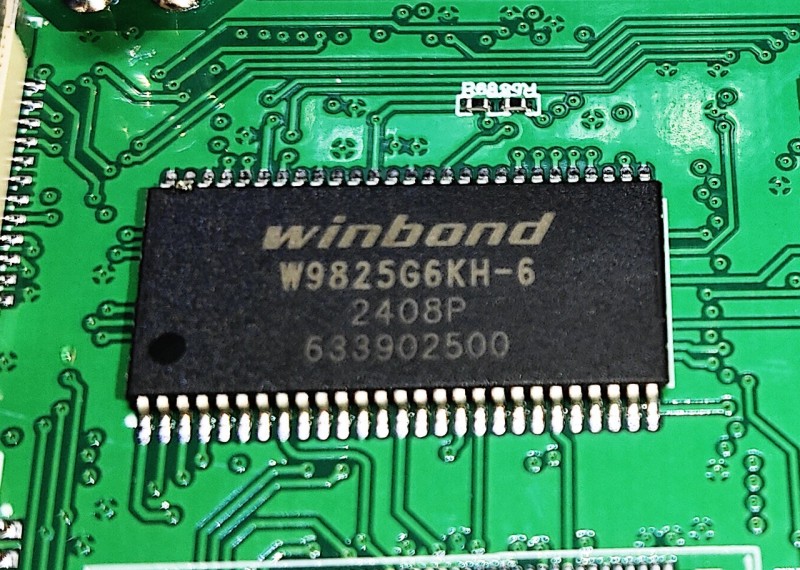

华邦 SDRAM。

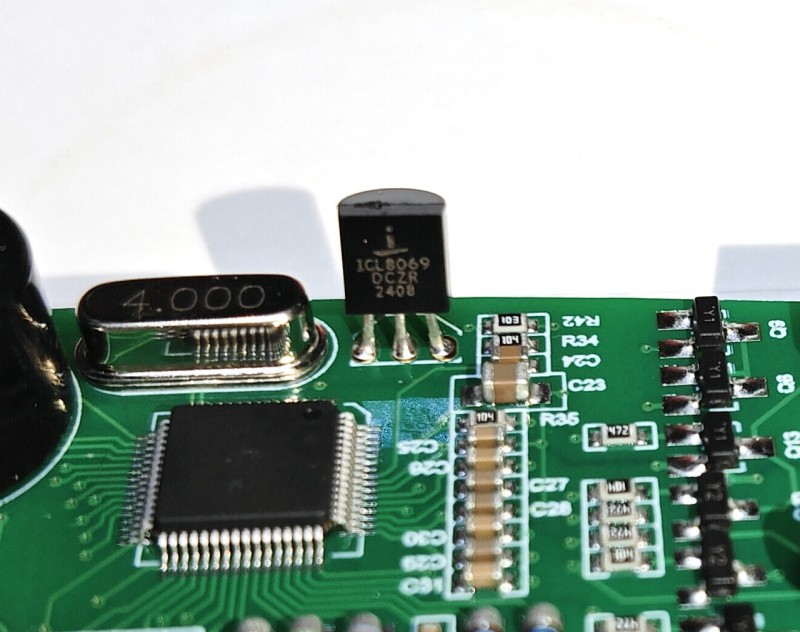

ICL8069电压基准。

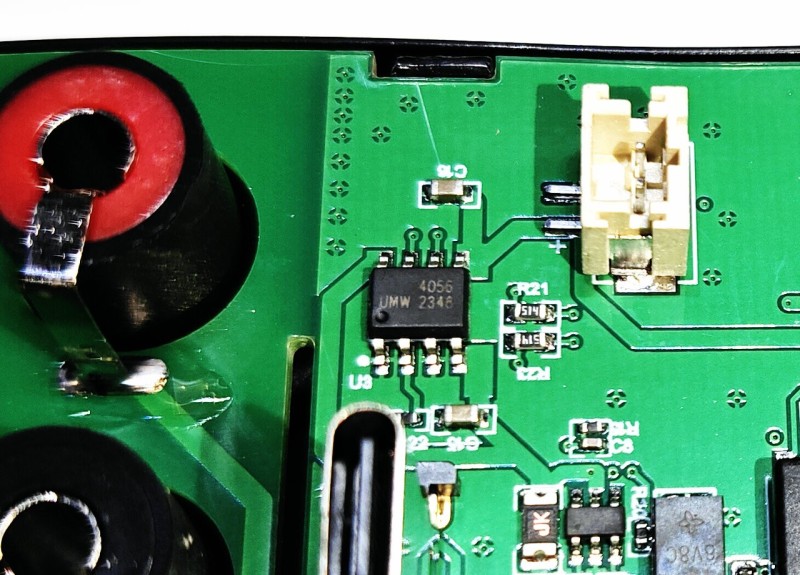

4056充电管理。

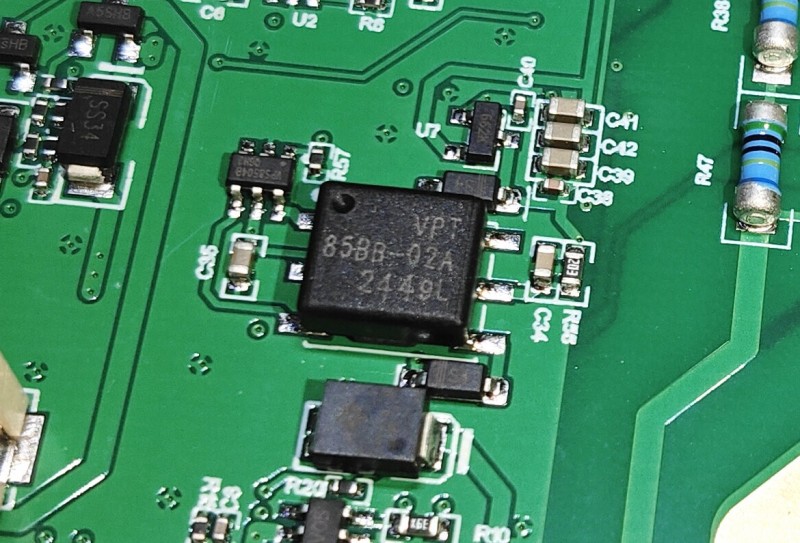

VPT85BB-02A 1500V隔离推挽变压器。

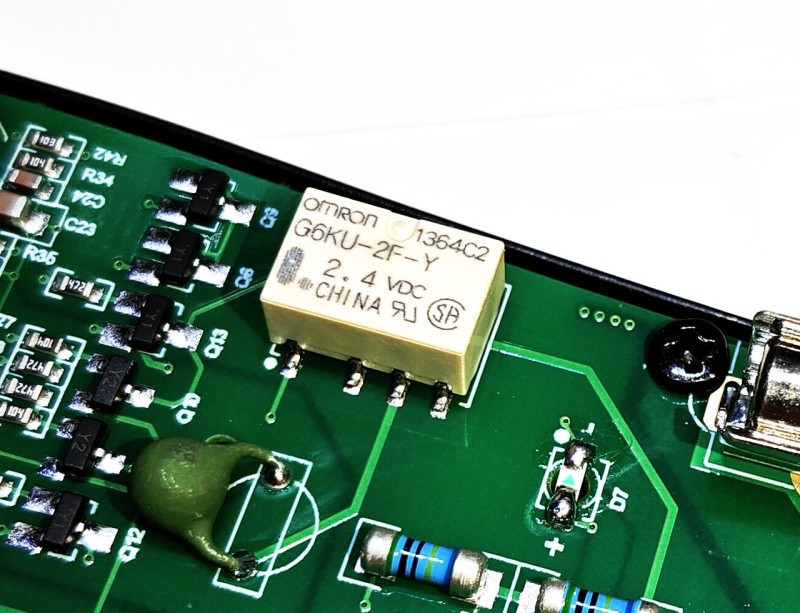

欧姆龙微型继电器。

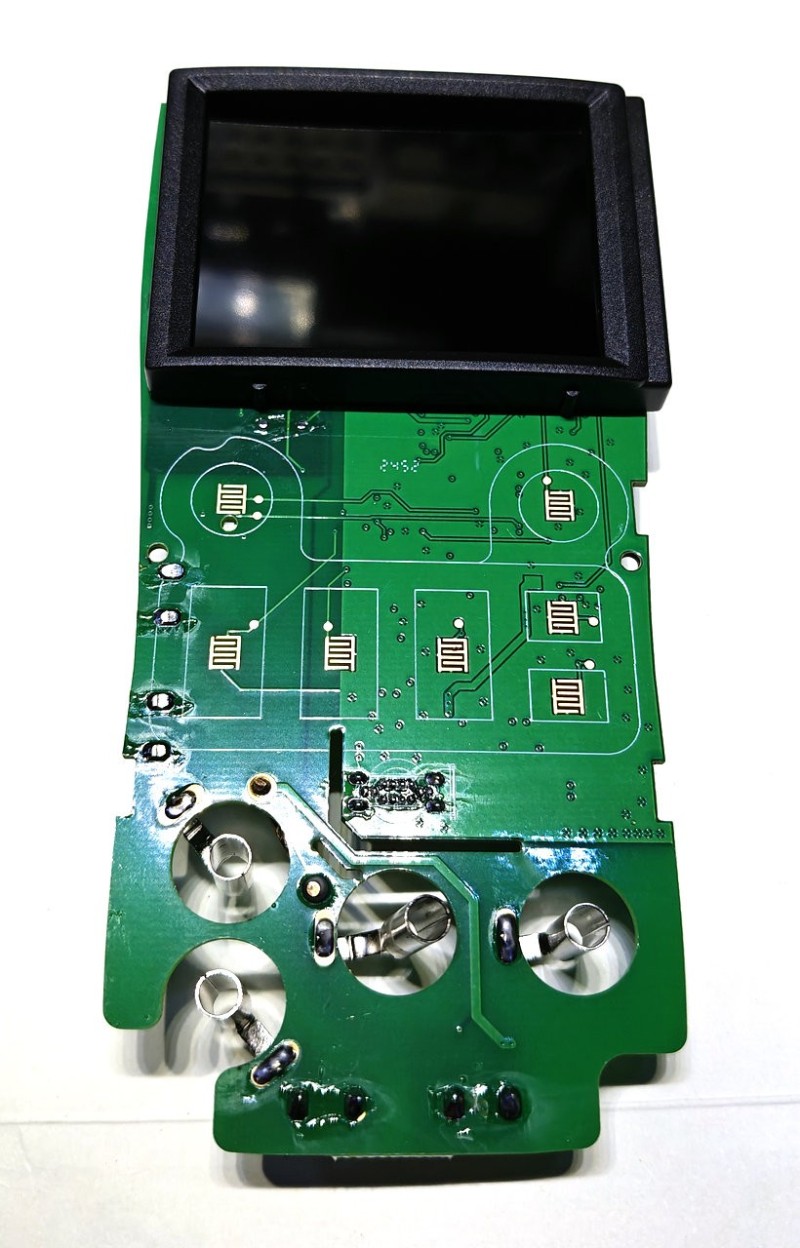

电路板正面。

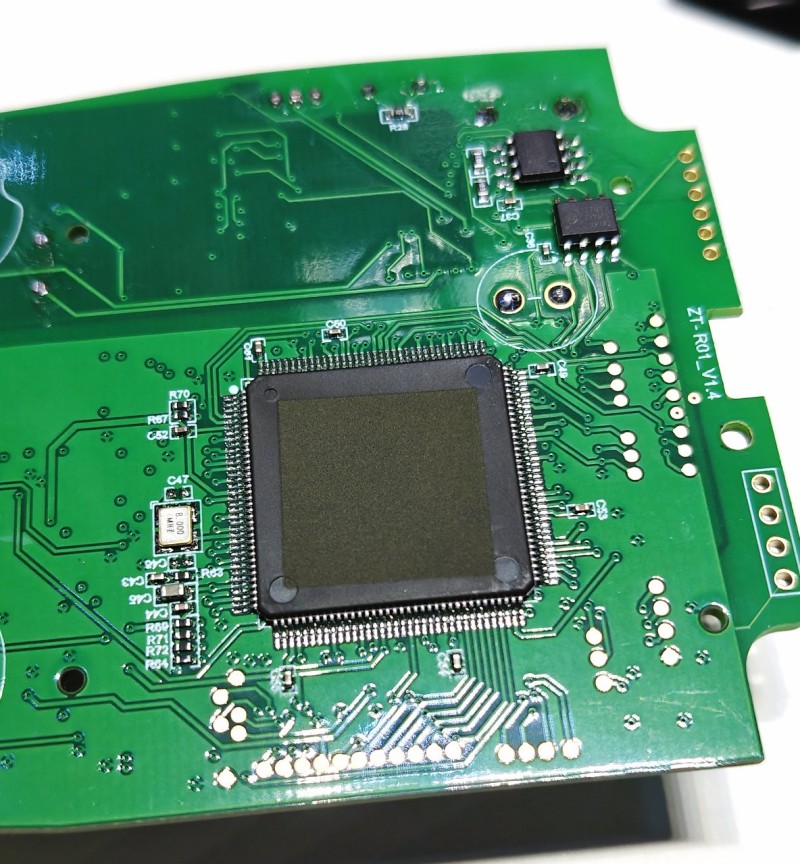

拆掉液晶屏还有个磨标的芯片。估计是AT32F403？

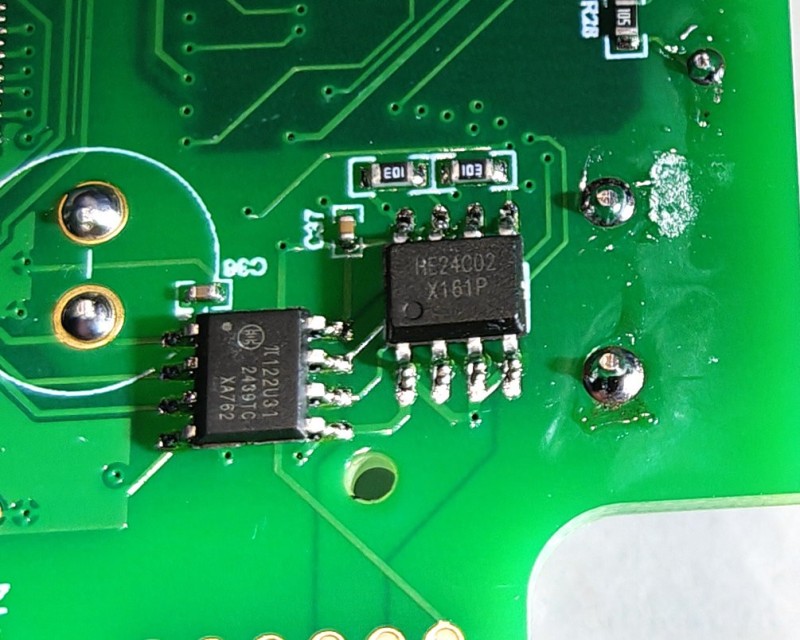

24C02和 π122U31数字隔离器。
