500型万用表校准

fslichong

500型机械万用表历史悠久，社会保有量很大，在数字万用表铺天盖地的今天保有量依然很大，下面是校准的方法，

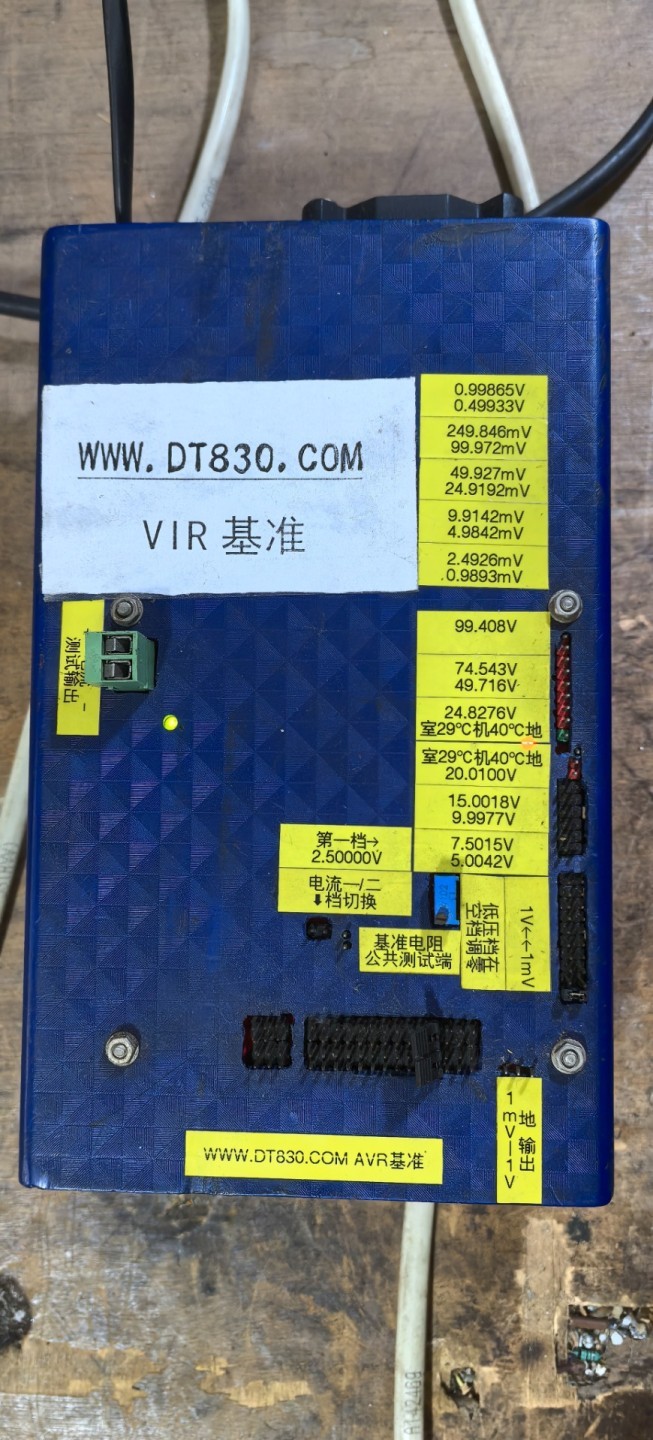

校准所用的VIR基准源是来自DT830.com论坛的自研产品

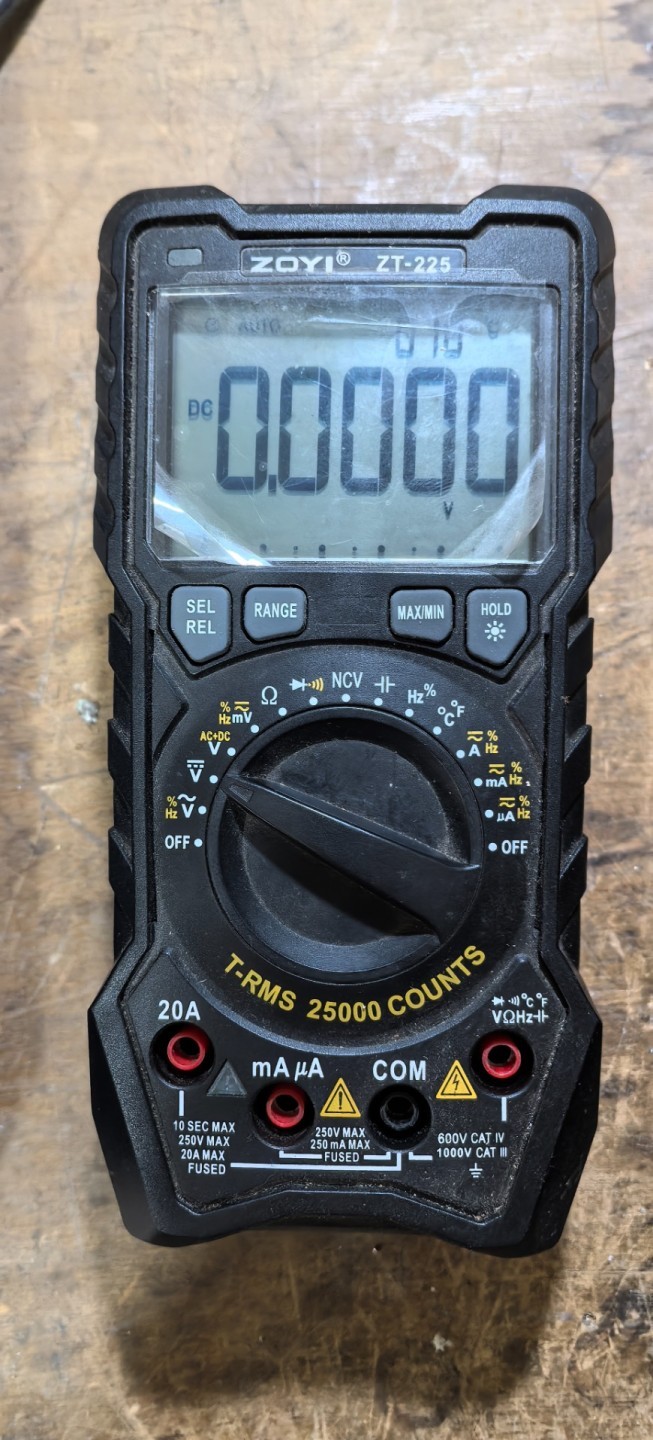

对标万用表是来自众仪电测公司的ZT225

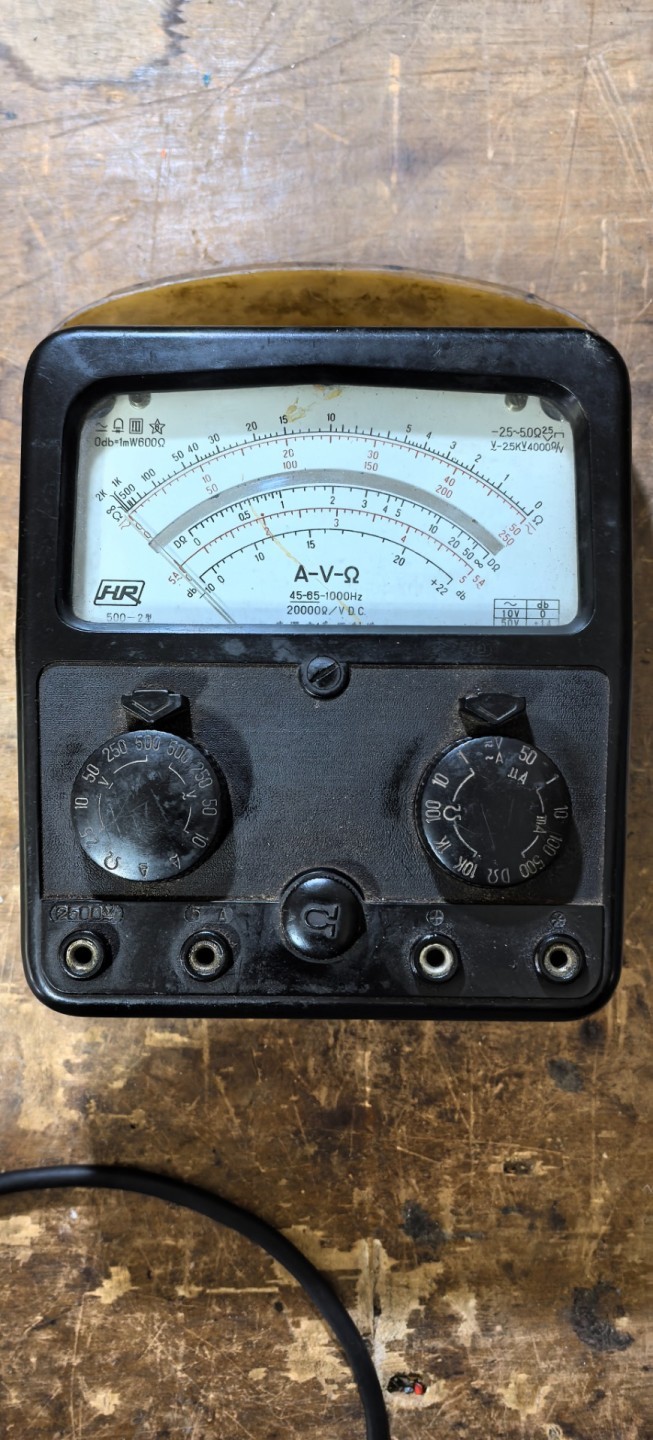

校准表来自南通仪表厂的500-2型万用表

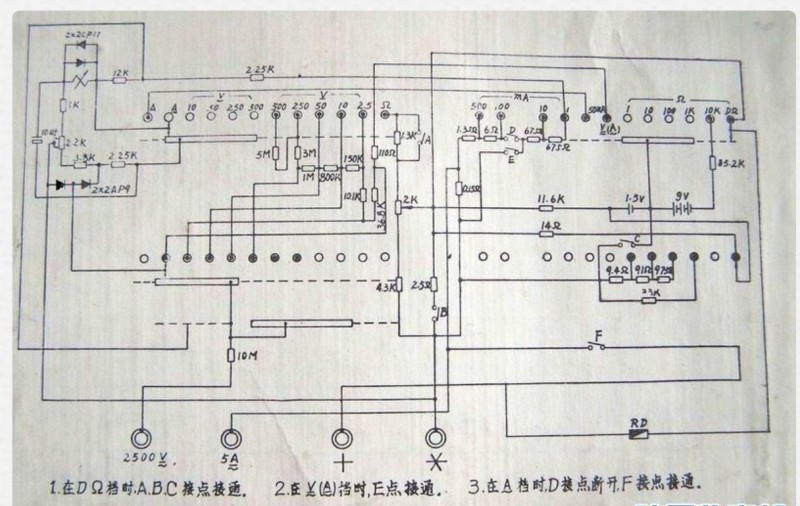

500型万用表图纸，表里面有2个用于校准的线绕可调电阻，但图纸上只画出了一只
       校准前是准备工作
一，把VIR基准预热一个小时
二，把500型万用表指针调制0位
三，把500型万用表放置水平

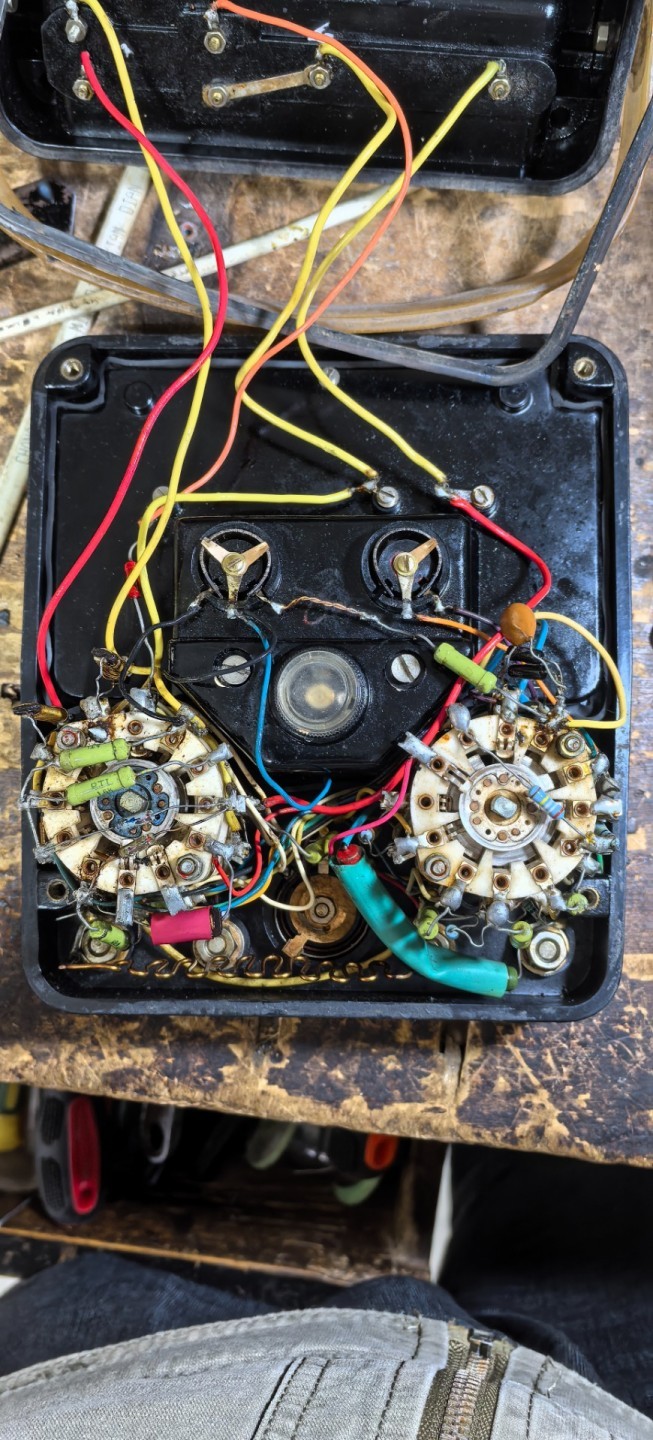

500型万用表校准电位器位置图

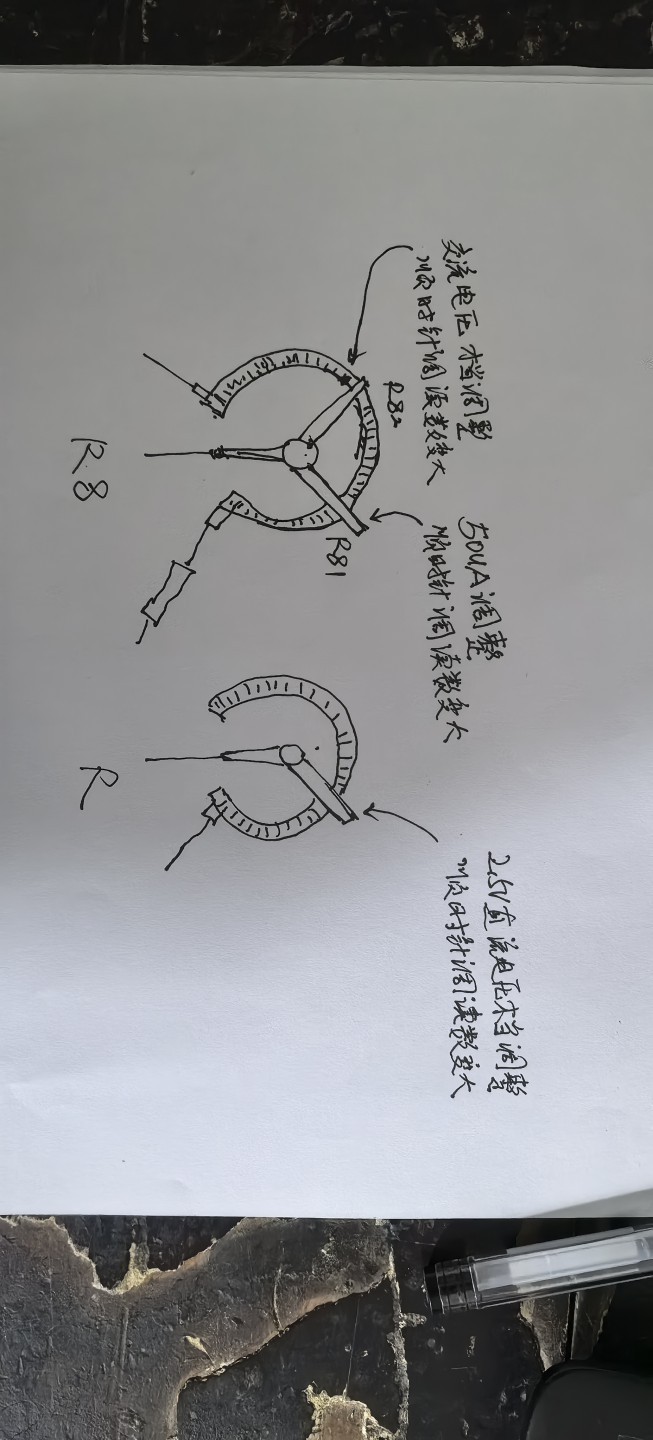

电位器调整定义
      调整顺序如下
一，调整直流50ua档
二，调整2.5V直流档
三，调整10V交流电压档

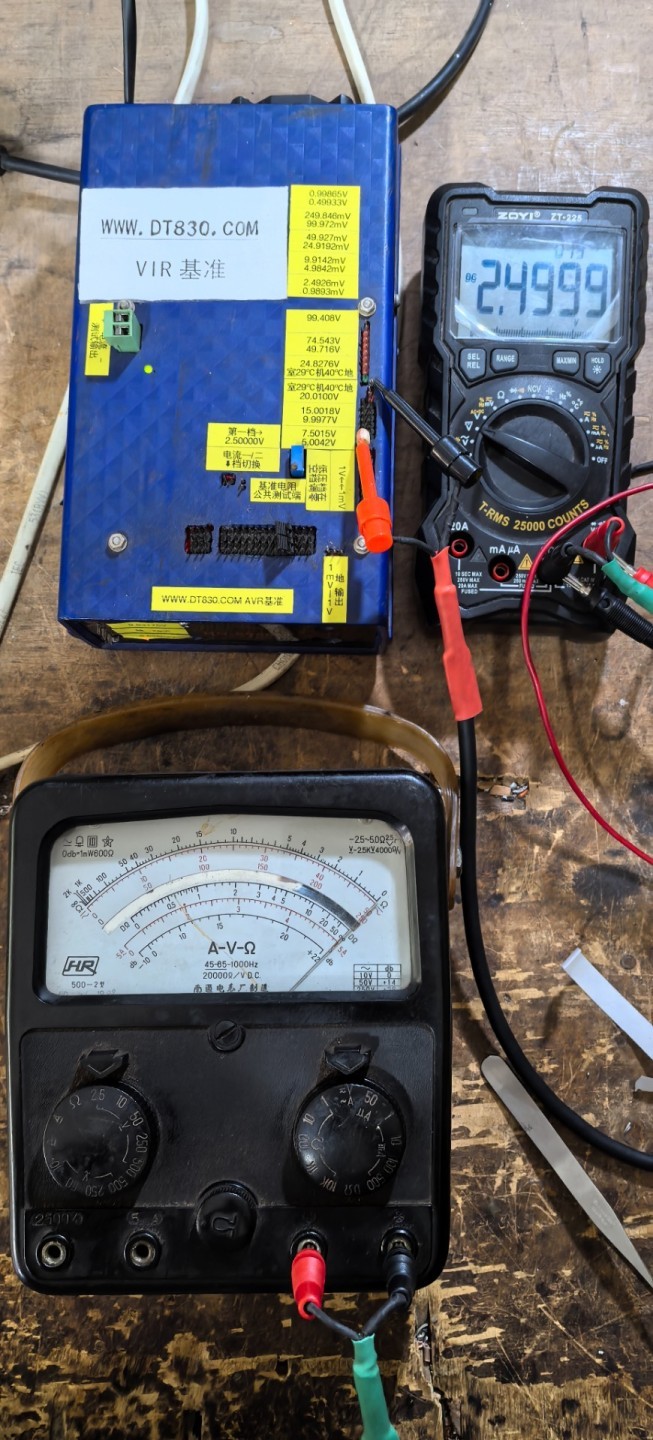

这是校准时的连线，DT830.com论坛研发的VIR基准源还是很准的
