nanovna矢量网络分析仪校准

fslichong

               nanovna矢量网络分析仪是外国无线电爱好者开发的开源软件，中国很多无线电爱好者利用这个软件制造的矢量网络分析仪，其性能可以满足普通无线电爱好者的一般使用，其性价比是相当的高，在使用过程中校正是很重要的。

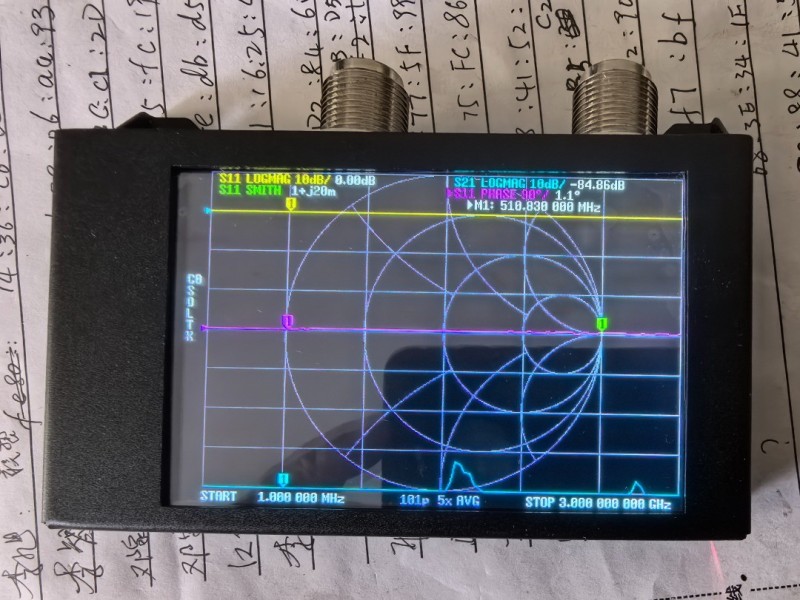

nanovna矢量网络分析仪

               校正有5个项目，校正方法非常简单，我只说几个需要注意的地方，
             一，电磁环境
      专业的矢量网络分析仪传输测量S21动态是优于120DB的，nanovna的动态只优于70db但是强烈的电磁干扰依然可以对其造成干扰而影响校正结果，所以要注意校正时的电磁干扰，LED灯，电脑，电台等都需要远离
            二，预热
       通常说来便携测量设备大家都习惯拿出打开开关就用，但是nanovna开机使用会发现机器里面会发热，里面功耗还是比较高，所以应该在至少开机15分钟后机器里面热平衡了再进行校准


预热15分钟

            三，直通校准

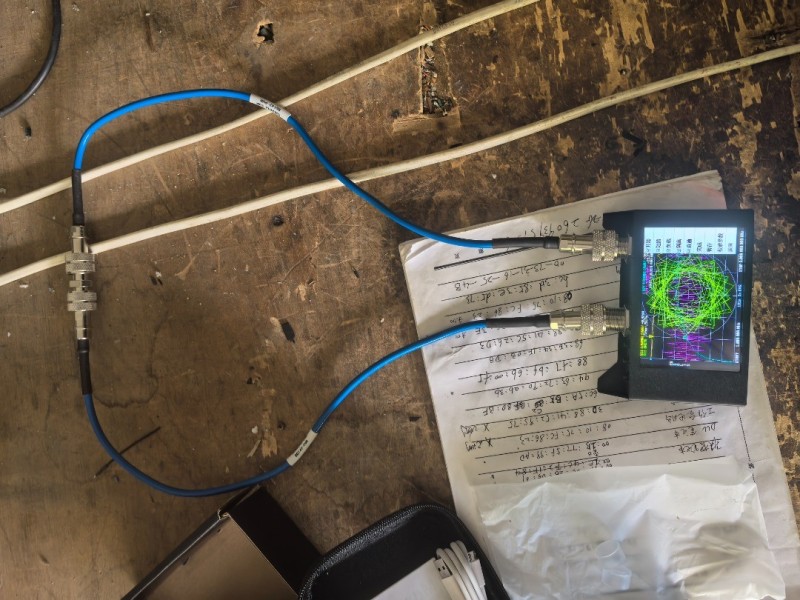

这是厂家提供的校准方法，用了两根直通线，一个直通接头

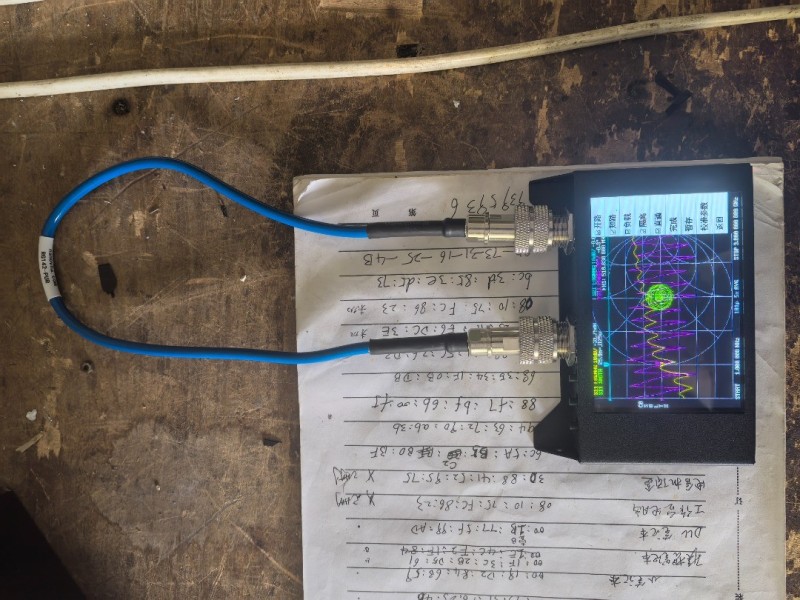

我建议用这种方法校准，因为你在真正使用是时候不一定会用两根直通线和直通头，因此不应该加进去进行校正

           四，隔离校正
       不要把两个测试端口都处于开路状态时进行校正，在高达3G甚至6G的频率下测试端口里面那几毫米长的触针也可能是很好的天线而受到干扰，正确的做法是两个测试端口都要安装50欧姆假负载

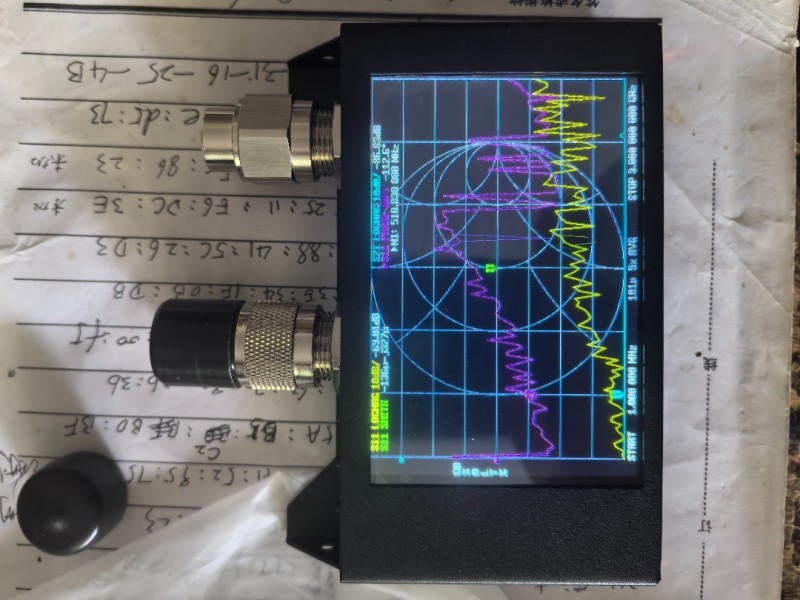

两个测试端口都要安装假负载

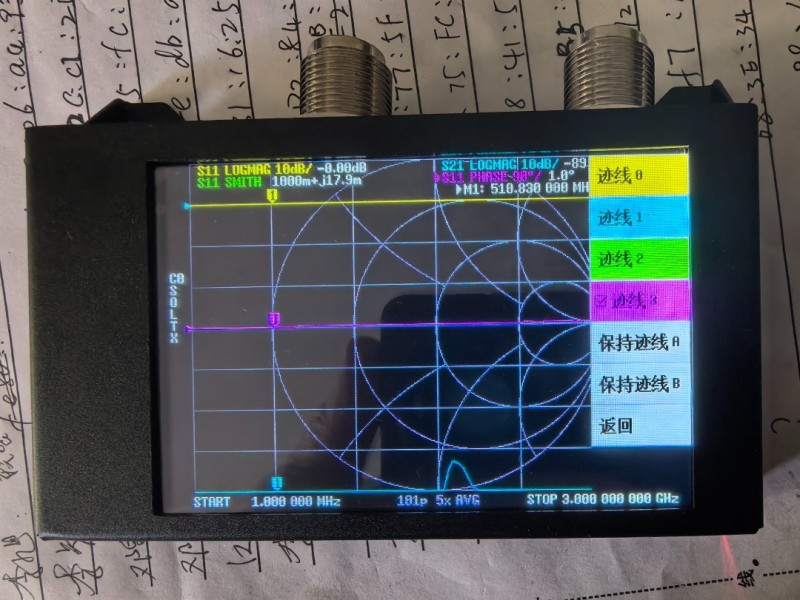

         通过这样校正，nanovna矢量网络分析仪能得到比较准确的测试结果
