维修5倍放大镜制作

[复制链接]
发表于 前天 21:33 | 显示全部楼层 |阅读模式
电子产品
行为类别: 维修
电子品牌: 其它
产品类别: 工具
电子产品关键字: 放大镜
           电路板越来越精密,零件越来越小。检查维修得靠放大,现在体式显微镜是专业设备可以用于修手机,但是有点贵。作为爱好者一年也用不了几次并且也用不了放大几十倍,综合考虑放大5倍较为适宜,放大5倍的操作空间为5厘米,再放大一点操作空间会变小,

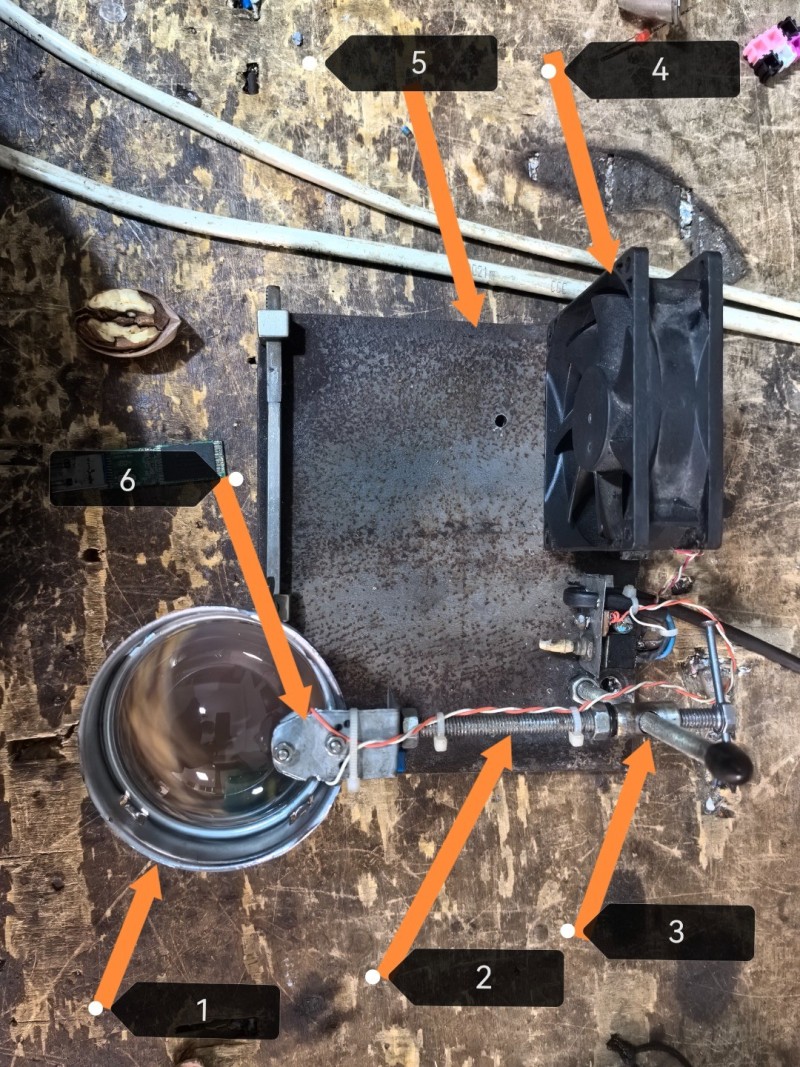

           所需材料,

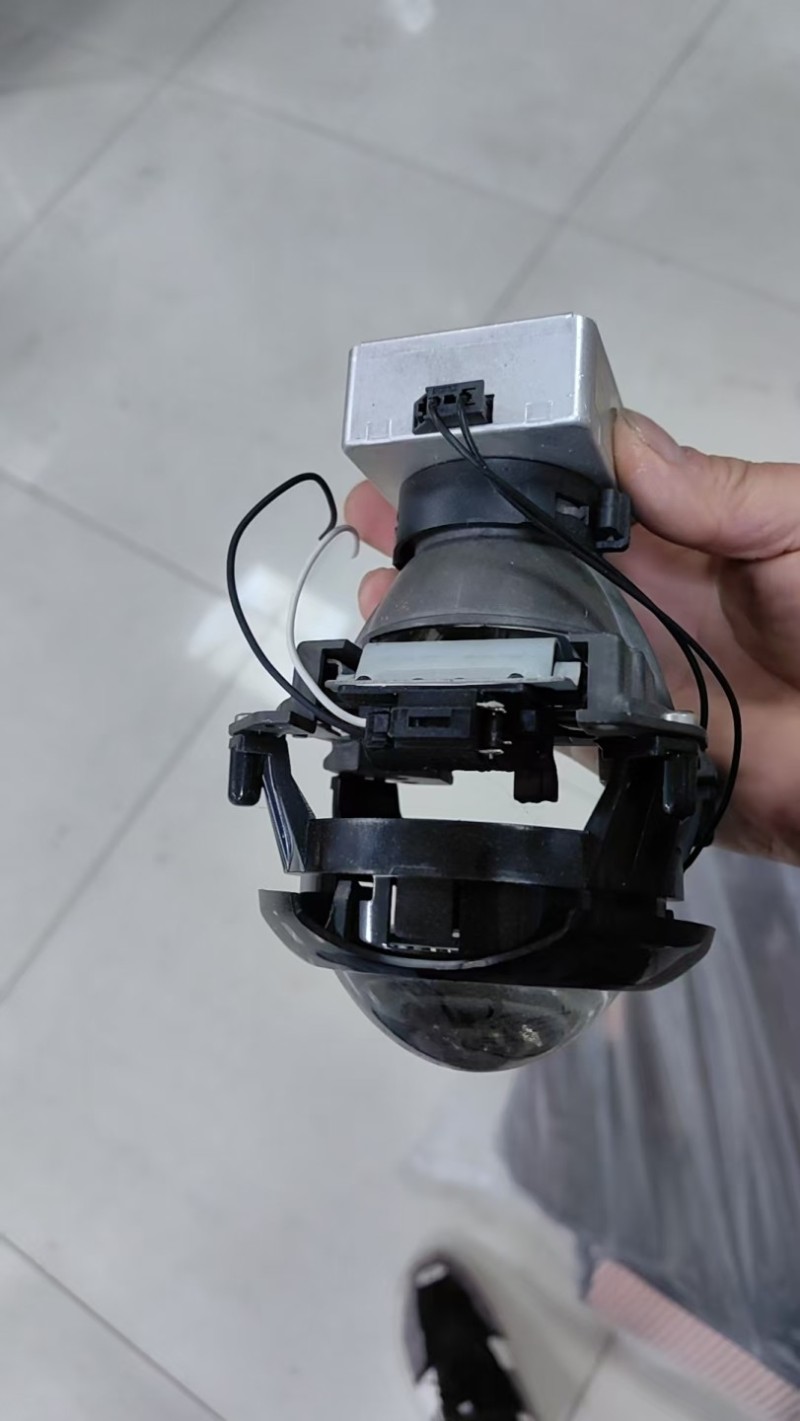

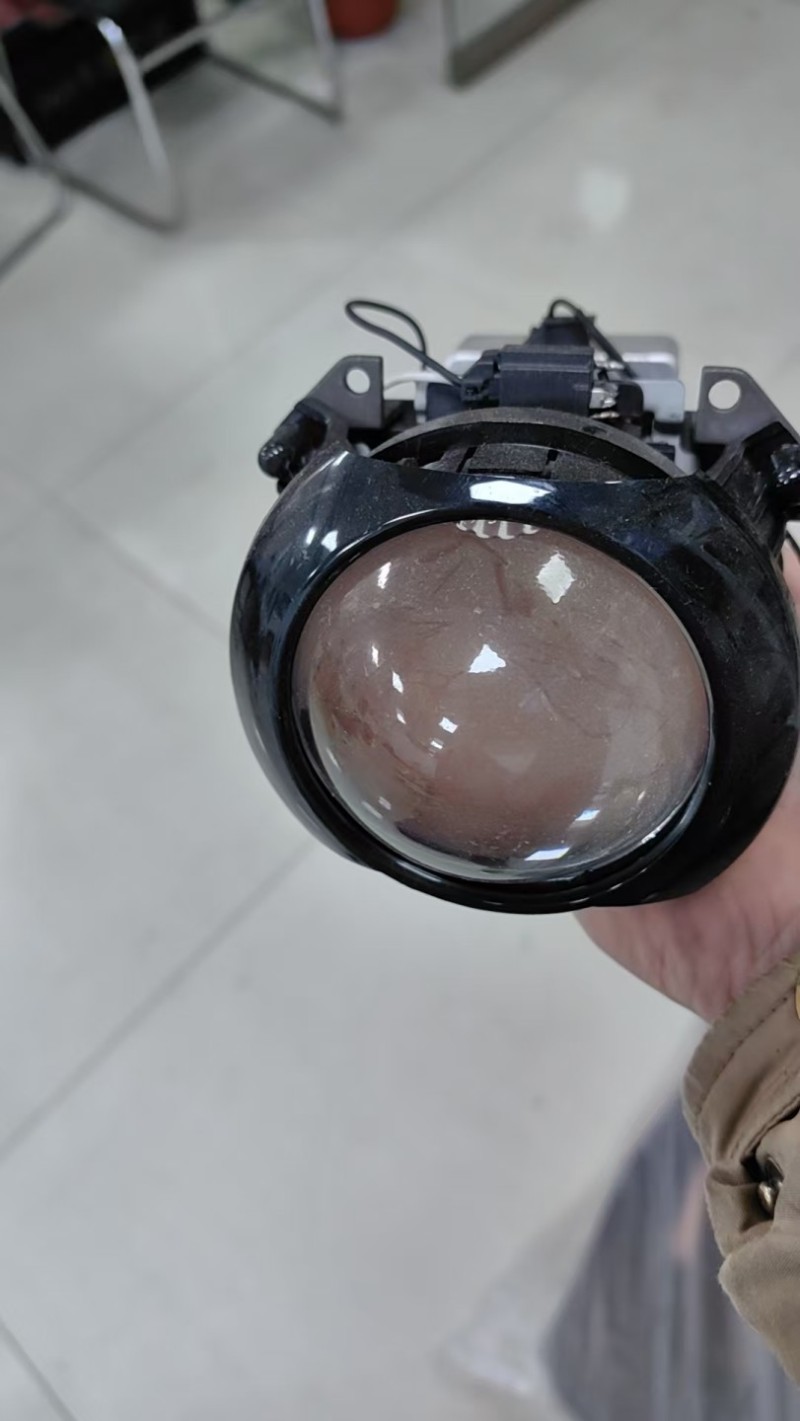

一,放大镜,来自汽车氙气灯的聚光镜,注意这种镜头有两类,一类是镜面玻璃的,二类是折射镜面的,要选镜面玻璃的,如下面
2.jpg 3.jpg

二,横杆和立柱,来自装修吊顶用的6(8)mm通丝螺杆
三,调节物距和方位角的十字套,这个是用摩托车后刹车调节柱改装的,需要自己按照横杆规格钻孔攻丝,
四,排烟风扇,这个是电脑上的散热风扇,
五 ,底座,用的一块5mm后钢板改制的
六, 照明灯,拆的电筒上3W照明LED灯珠

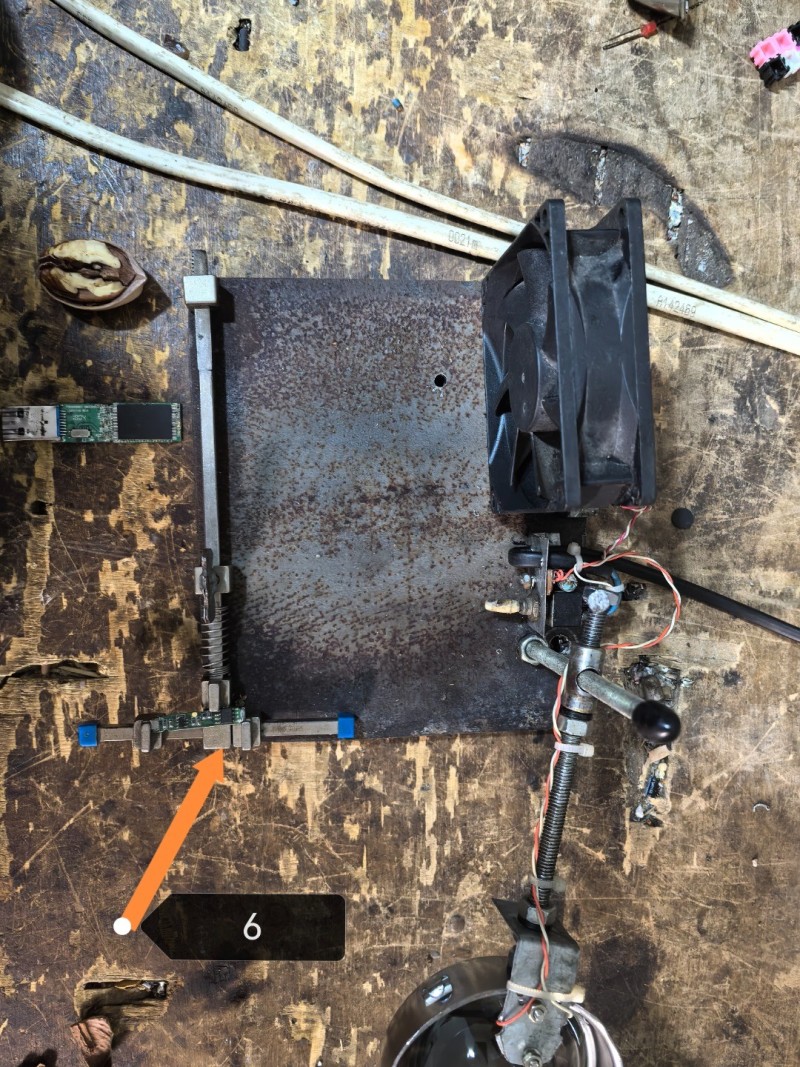

七,电路板固定架具,这个是手机维修器材店买的,改装在这里

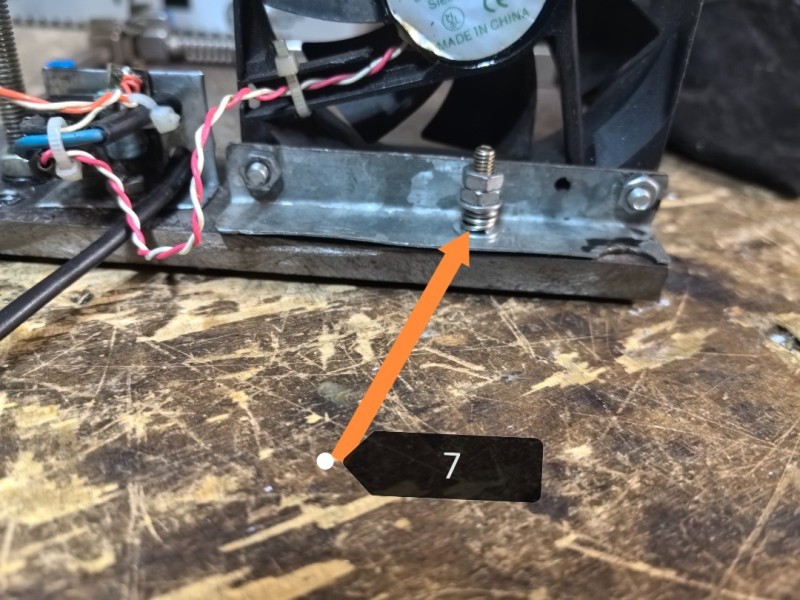

八,由于焊点不固定,所以排烟风扇是可以调向的,具体制作如图,
       下面看看5倍的放大效果

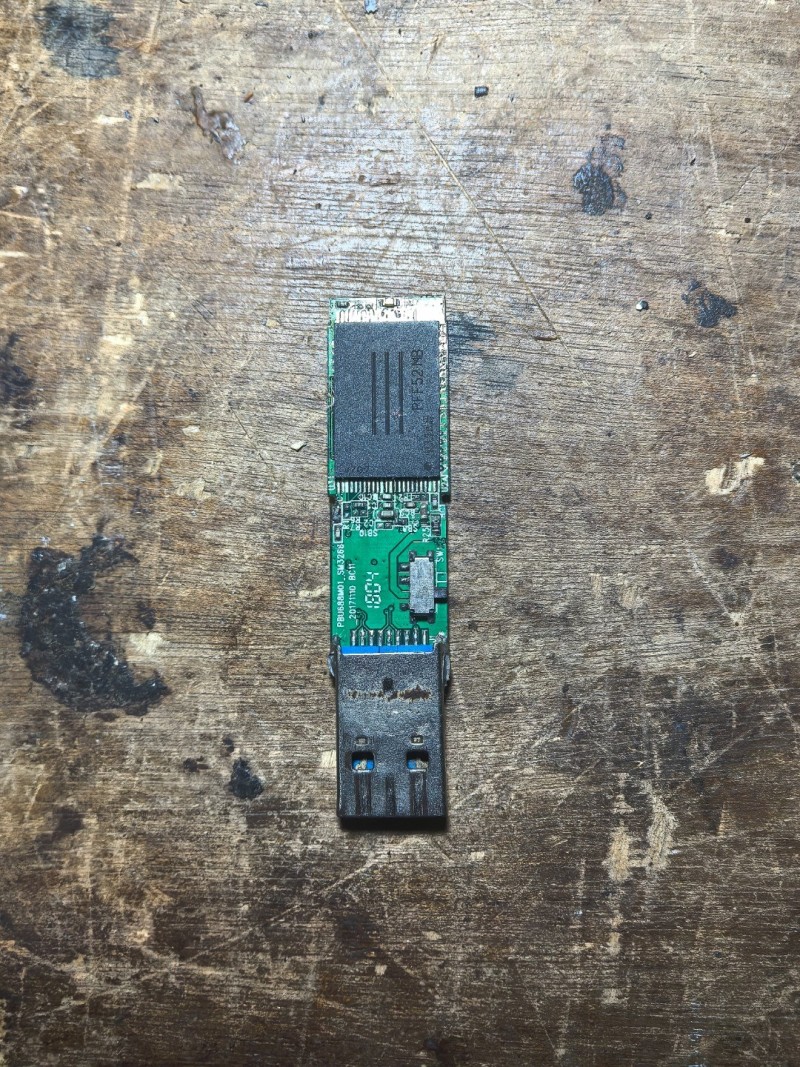

这是U盘电路板,

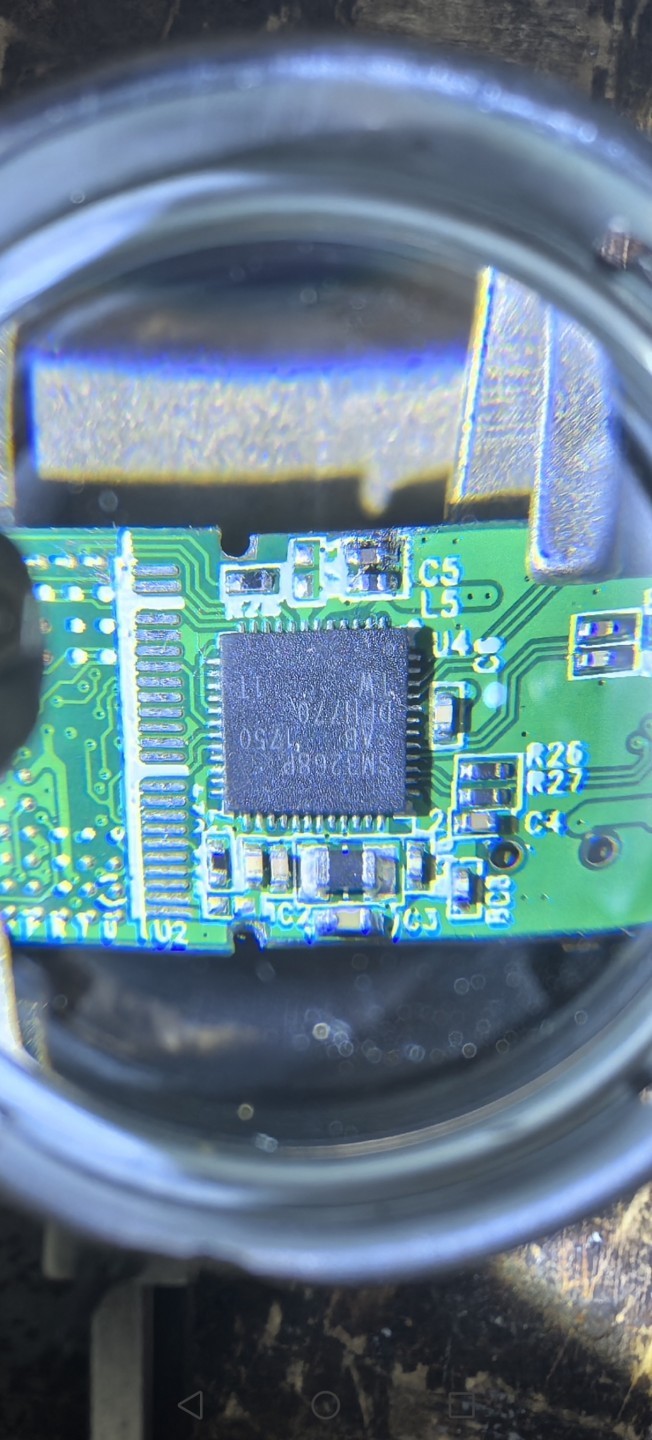

这是放大后是效果

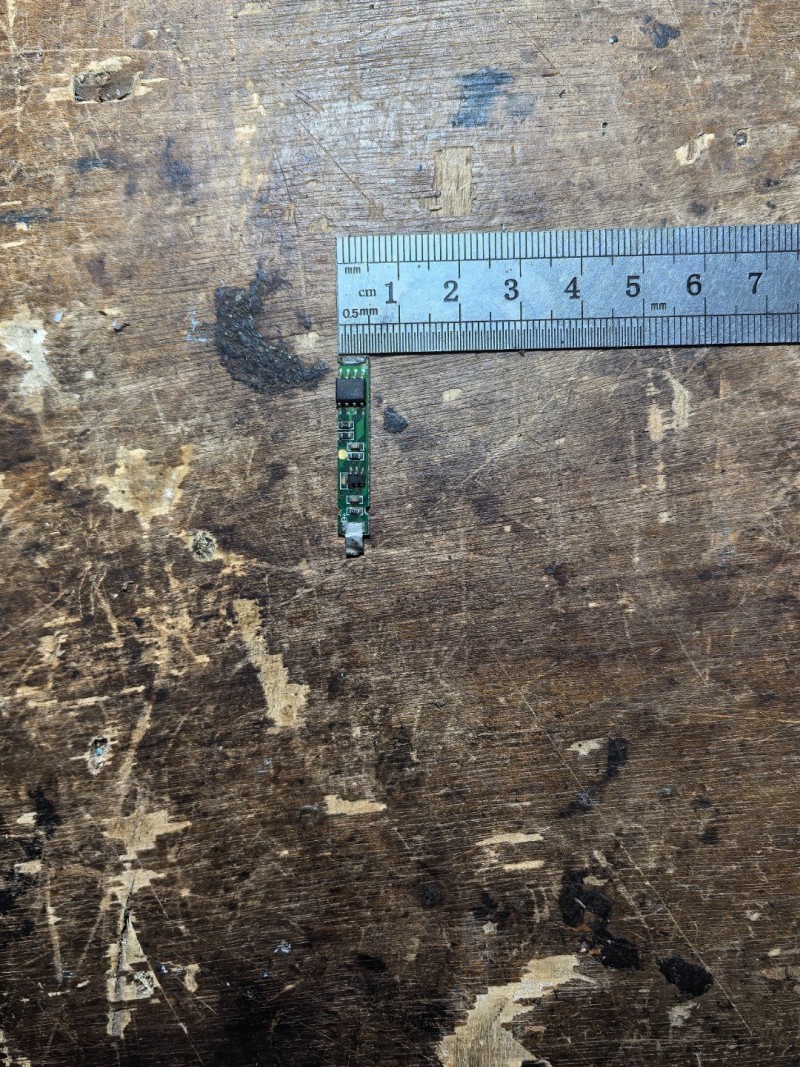

这是锂电池保护电路板

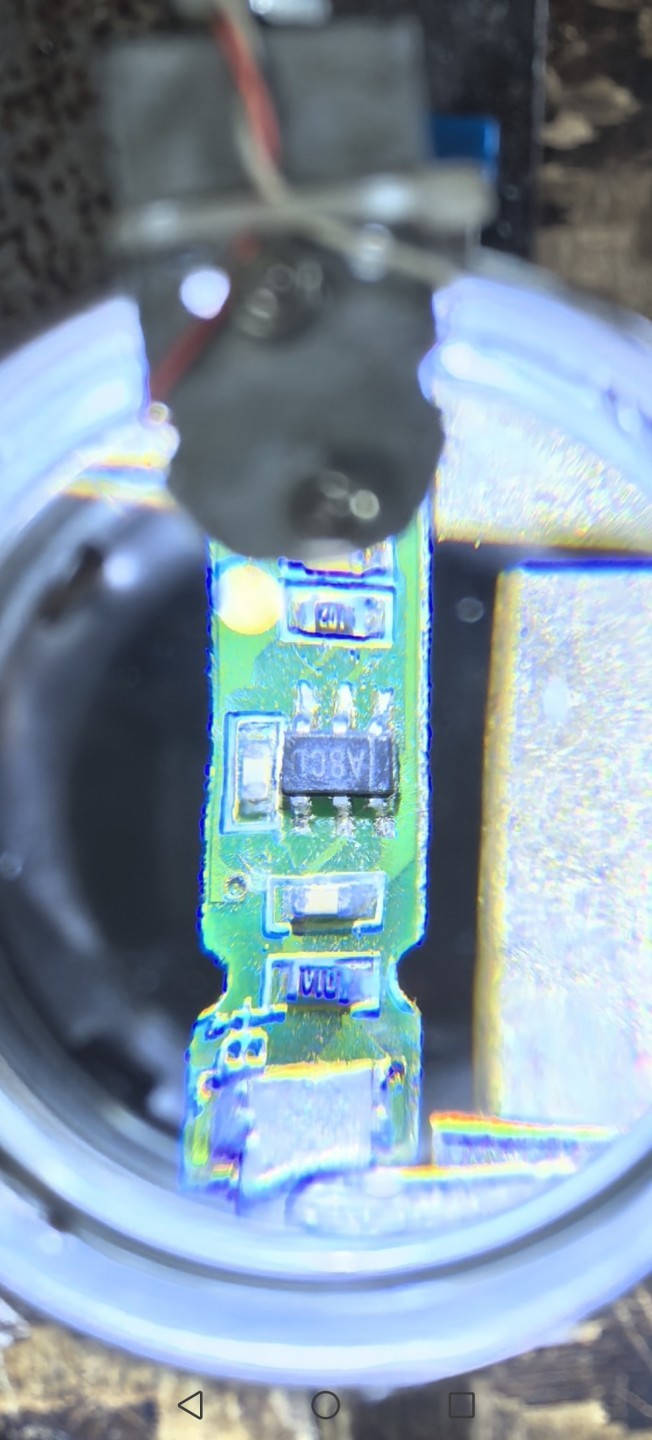

这是放大后的效果
可以明显的看到放大镜边缘有变形和镶色,但这个不影响使用,因为图像中心是完美的,实际用眼睛看的效果比手机照出来的效果更好,
      网上动不动就是放大30倍,90倍的单镜片放大镜,你们不要去信,单镜片放大镜的放大倍数是25/焦距(cm),你算算30倍是个什么情况,操作空间要大于5cm,放大倍数要超过5倍就必须要双镜片放大镜,但失真相当严重,就需要两片凹面镜校正,就要四块镜片,所以网上那些参数,
       这个放大镜试机焊接零件效果满意
